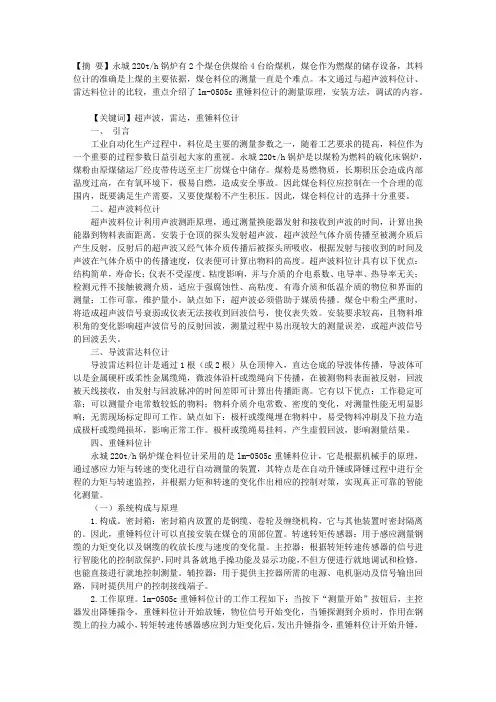

【摘要】永城220t/h锅炉有2个煤仓供煤给4台给煤机，煤仓作为燃煤的储存设备，其料位计的准确是上煤的主要依据，煤仓料位的测量一直是个难点。
本文通过与超声波料位计、雷达料位计的比较，重点介绍了lm-0505c重锤料位计的测量原理，安装方法，调试的内容。
【关键词】超声波，雷达，重锤料位计一、引言工业自动化生产过程中，料位是主要的测量参数之一，随着工艺要求的提高，料位作为一个重要的过程参数日益引起大家的重视。
永城220t/h锅炉是以煤粉为燃料的硫化床锅炉，煤粉由原煤储运厂经皮带传送至主厂房煤仓中储存。
煤粉是易燃物质，长期积压会造成内部温度过高，在有氧环境下，极易自燃，造成安全事故。
因此煤仓料位应控制在一个合理的范围内，既要满足生产需要，又要使煤粉不产生积压。
因此，煤仓料位计的选择十分重要。
二、超声波料位计超声波料位计利用声波测距原理，通过测量换能器发射和接收到声波的时间，计算出换能器到物料表面距离。
安装于仓顶的探头发射超声波，超声波经气体介质传播至被测介质后产生反射，反射后的超声波又经气体介质传播后被探头所吸收，根据发射与接收到的时间及声波在气体介质中的传播速度，仪表便可计算出物料的高度。
超声波料位计具有以下优点：结构简单，寿命长；仪表不受湿度、粘度影响，并与介质的介电系数、电导率、热导率无关；检测元件不接触被测介质，适应于强腐蚀性、高粘度、有毒介质和低温介质的物位和界面的测量；工作可靠，维护量小。
缺点如下：超声波必须借助于媒质传播。
煤仓中粉尘严重时，将造成超声波信号衰弱或仪表无法接收到回波信号，使仪表失效。
安装要求较高，且物料堆积角的变化影响超声波信号的反射回波，测量过程中易出现较大的测量误差，或超声波信号的回波丢失。
三、导波雷达料位计导波雷达料位计是通过1根（或2根）从仓顶伸入，直达仓底的导波体传播，导波体可以是金属硬杆或柔性金属缆绳，微波体沿杆或缆绳向下传播，在被测物料表面被反射，回波被天线接收，由发射与回波脉冲的时间差即可计算出传播距离。

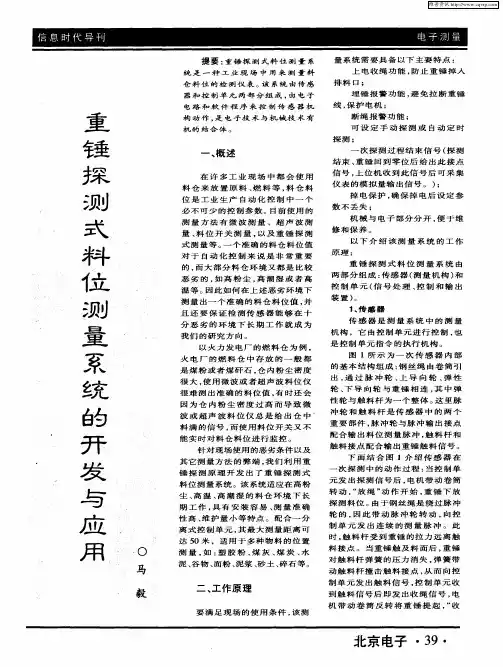

原理重锤式料位计一、概述重锤式料位计是一种用于测量物料在仓储设备中的高度的装置。
它主要由重锤、拉绳、传感器和控制系统组成，通过重锤的下落和上升，拉绳的伸缩，传感器对拉绳的张力进行测量，从而确定物料的高度。
二、重锤及拉绳1. 重锤重锤是指质量较大的金属块状物体，通常采用钢铁材质制成。
它通过自由下落和上升来反映物料在仓储设备中的高度变化。
在使用过程中，需要根据不同类型和规格的仓储设备选择合适大小和质量的重锤。
2. 拉绳拉绳是连接重锤和传感器之间的弹性材料，通常采用钢丝绳或者尼龙线等材质制成。
拉绳具有较好的耐磨损性和抗腐蚀性能，在使用过程中需要注意保持其整洁干燥以及避免过度弯曲。
三、传感器1. 原理传感器是将机械信号转化为电信号或数字信号输出的装置。
重锤式料位计中常用的传感器有压力传感器和拉力传感器。
其工作原理基于霍克定律，即物体所受拉力与其伸长量成正比。
2. 压力传感器压力传感器是将重锤下落时所受的压力转化为电信号输出的装置。
它通常由弹性元件、电桥和信号放大电路组成。
当重锤下落时，弹性元件会发生变形，产生对应的电桥输出信号，经过信号放大电路处理后输出到控制系统中。
3. 拉力传感器拉力传感器是将拉绳所受的张力转化为电信号输出的装置。
它通常由应变片、导线和信号放大电路组成。
当拉绳受到重锤下落时产生张力，应变片会发生变形，导致导线阻值发生变化，经过信号放大电路处理后输出到控制系统中。
四、控制系统1. 功能控制系统是用于接收并处理传感器输出信号的装置。
它主要具有以下功能：(1) 接收并处理传感器输出信号；(2) 将物料高度信息转化为数字或模拟量输出；(3) 控制仓储设备的进料和出料。
2. 结构控制系统通常由微处理器、模拟电路和执行器组成。
其中，微处理器用于接收传感器输出信号并进行数字信号处理；模拟电路用于将数字信号转化为模拟量输出；执行器用于控制仓储设备的进料和出料。
五、工作流程1. 下降过程当重锤下降时，拉绳会受到张力，传感器会将张力转化为电信号并输出到控制系统中。
原理重锤式料位计一、概述原理重锤式料位计，也被称为重锤式物位计，是一种用于测量储料容器内物料的液面或粉料的料位的仪器。
它通常由重锤、传感器、显示器和控制系统组成。
这种类型的料位计主要适用于一些需要监测物料高度变化的工业场合，例如化工、水泥、煤炭等行业。
二、工作原理原理重锤式料位计的工作原理基于物料高度对重锤的影响。
当物料的高度增加或减少时，重锤也会相应地上升或下降。
传感器通过检测重锤的位置变化来确定物料的料位，并将这个信号传输给显示器和控制系统。
具体来说，原理重锤式料位计的工作步骤如下： 1. 重锤悬挂在米字型悬挂系统中，其下方与料位相连。
2. 当物料的高度发生变化时，重锤也会相应上升或下降。
3. 传感器在此过程中测量重锤的位置变化，并将结果转换成电信号。
4. 电信号进一步通过显示器和控制系统进行处理和显示。
三、特点和优势原理重锤式料位计具有以下特点和优势： 1. 可靠性高：重锤式料位计结构简单，无动力部件，因此具有较高的可靠性。
2. 适用性广：重锤式料位计适用于各种粉状和颗粒状物料，包括高温、高压、腐蚀性物料等。
3. 精度较高：重锤式料位计可以提供较高的测量精度，并且不会受到容器形状和物料性质的影响。
4. 结构简单：重锤式料位计结构简单、易于安装和维护。
四、应用领域原理重锤式料位计广泛应用于以下领域： 1. 化工工业：用于监测化学反应釜、储罐等的物位变化，保证工艺的顺利进行。
2. 水泥工业：用于测量水泥砂浆搅拌桶、移液车等的料位，提高生产效率。
3. 煤炭行业：用于监测煤炭储料仓的料位，确保供应链的畅通。
五、安装和调试安装和调试原理重锤式料位计的步骤如下： 1. 安装传感器：将传感器安装在储料容器上方，并保持传感器与容器之间的间距。
2. 安装重锤：将重锤悬挂在米字型悬挂系统的合适位置，并与料位连接。
3. 连接电源：将传感器和显示器连接到电源。
4. 调试校准：通过显示器和控制系统进行校准，确保料位计的准确性和可靠性。

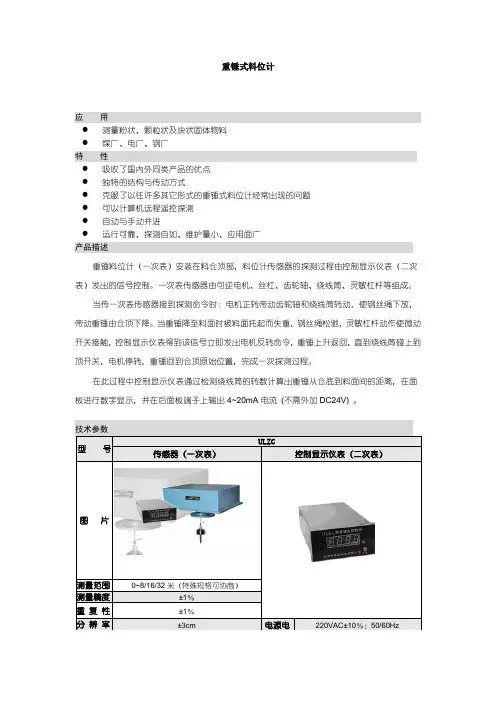

重锤式料位计
应用
●测量粉状、颗粒状及块状固体物料
●煤厂、电厂、钢厂
特性
●吸收了国内外同类产品的优点
●独特的结构与传动方式
●克服了以往许多其它形式的重锤式料位计经常出现的问题
●可以计算机远程遥控探测
●自动与手动并进
●运行可靠、探测自如、维护量小、应用面广
产品描述

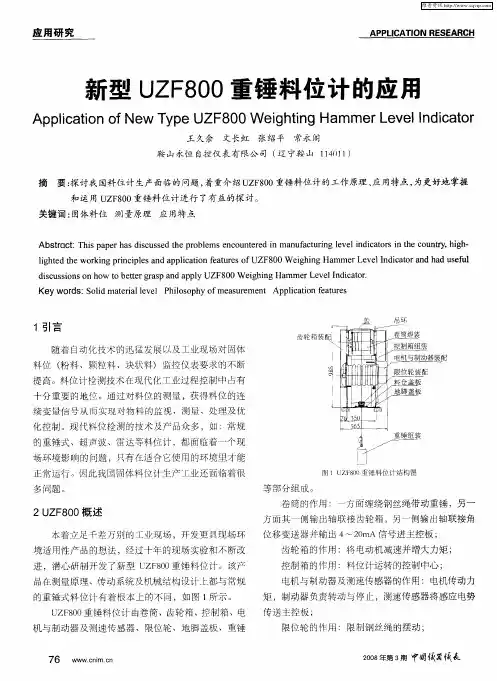

重锤料位计（一次表）安装在料仓顶部，料位计传感器的探测过程由控制显示仪表（二次表）发出的信号控制。
一次表传感器由可逆电机、丝杠、齿轮轴、绕线筒、灵敏杠杆等组成。
当传一次表传感器接到探测命令时：电机正转带动齿轮轴和绕线筒转动，使钢丝绳下放，带动重锤由仓顶下降。
当重锤降至料面时被料面托起而失重，钢丝绳松驰，灵敏杠杆动作使微动开关接触，控制显示仪表得到该信号立即发出电机反转命令，重锤上升返回，直到绕线筒碰上到顶开关，电机停转，重锤回到仓顶原始位置，完成一次探测过程。
在此过程中控制显示仪表通过检测绕线筒的转数计算出重锤从仓底到料面间的距离，在面板进行数字显示，并在后面板端子上输出4~20mA电流(不需外加DC24V) 。
冶金料场煤仓料位计的应用与分析作者：谭戈张豪来源：《中国科技纵横》2018年第23期摘要：本文概述介绍几种目前在测量料仓料位中，应用较为广泛的料位计，通过分析和比较，选择雷达料位计作为测量冶金行业煤仓料位的核心设备，并简要说明雷达料位计的日常使用和维护方法，基本故障判断处理思路，为设备准确检测打下基础。
关键词：煤仓；料位；雷达料位计；维护中图分类号：TD529 文献标识码：A 文章编号：1671-2064（2018）23-0072-020 前言冶金企业日常生产过程中，为各个生产工序提供原煤，是综合料场尤为重要的工作。
当原煤进入料场后，需要通过料仓存储并转运。
仓内料位的高低，将会直接影响到运输作业效率，甚至是整个企业生产的平稳顺行。
因此，如何实时准确的检查煤仓的存料情况，在高效率的生产中变得越来越重要。
1 料位计概述现阶段，煤仓料位测量有多种原理和方式，冶金行业中常用的有：核辐射、称重、重锤、雷达几种料位计，都各有特点，但在综合比较之后，选择了雷达料位计计作为测量煤仓料位的测量设备。
（1）核辐射计。
主要有辐射源、检测接收器、二次表组成，一般采用Co-60和Cs-137发射的伽马射线，能够穿透料仓和原煤，在仓底装有伽马射线的检测接收器。
当煤仓进过输煤、储煤后，料位会发生相应变化，伽马射线穿过原煤后也会有所不同，检测接收器测出此时的伽马射线，即能通过计算公式测出原煤堆积厚度，并在二次表中进行显示。
该检测设备的优点在与维护量低、可靠性高、维护简单方便，在煤矿行业占有相当高的份额，但其自身的辐射特性，也为其带来不利影响：1）审批手续复杂；2）防护等级要求高；3）巡检和防丢失力度大，都会带来维护和管理成本剧增，而且对于设备停止使用后的辐射源回收，更是纷繁复杂的过程。
[1]（2）称重料位计。
由电阻应变式传感器和二次表组成，不与原煤发生直接接触，在料仓的钢结构支撑上安装应变式传感器，当仓内原煤量发生变化时，在电阻应变式传感器上的作用力也会发生相应改变。

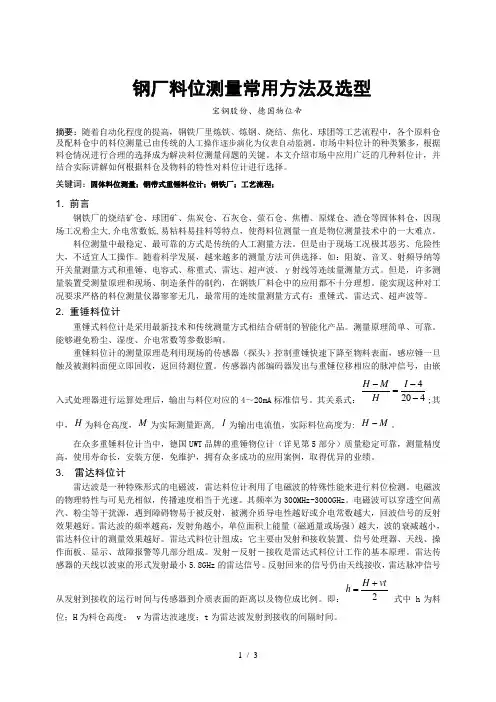

钢厂料位测量常用方法及选型宝钢股份、德国物位帝摘要：随着自动化程度的提高，钢铁厂里炼铁、炼钢、烧结、焦化、球团等工艺流程中，各个原料仓及配料仓中的料位测量已由传统的人工操作逐步演化为仪表自动监测。
市场中料位计的种类繁多，根据料仓情况进行合理的选择成为解决料位测量问题的关键。
本文介绍市场中应用广泛的几种料位计，并结合实际讲解如何根据料仓及物料的特性对料位计进行选择。
关键词：固体料位测量；钢带式重锤料位计；钢铁厂；工艺流程；1. 前言钢铁厂的烧结矿仓、球团矿、焦炭仓、石灰仓、萤石仓、焦槽、原煤仓、渣仓等固体料仓，因现场工况粉尘大,介电常数低,易粘料易挂料等特点，使得料位测量一直是物位测量技术中的一大难点。
料位测量中最稳定、最可靠的方式是传统的人工测量方法。
但是由于现场工况极其恶劣、危险性大，不适宜人工操作。
随着科学发展，越来越多的测量方法可供选择，如：阻旋、音叉、射频导纳等开关量测量方式和重锤、电容式、称重式、雷达、超声波、γ射线等连续量测量方式。
但是，许多测量装置受测量原理和现场、制造条件的制约，在钢铁厂料仓中的应用都不十分理想。
能实现这种对工况要求严格的料位测量仪器寥寥无几，最常用的连续量测量方式有：重锤式、雷达式、超声波等。
2. 重锤料位计重锤式料位计是采用最新技术和传统测量方式相结合研制的智能化产品。
测量原理简单、可靠。
能够避免粉尘、湿度、介电常数等参数影响。
重锤料位计的测量原理是利用现场的传感器（探头）控制重锤快速下降至物料表面，感应锤一旦触及被测料面便立即回收，返回待测位置。
传感器内部编码器发出与重锤位移相应的脉冲信号，由嵌入式处理器进行运算处理后，输出与料位对应的4～20mA 标准信号。
其关系式：4204--=-I HM H ;其中，H 为料仓高度，M 为实际测量距离, I 为输出电流值，实际料位高度为: M H -。
在众多重锤料位计当中，德国UWT 品牌的重锤物位计（详见第5部分）质量稳定可靠，测量精度高，使用寿命长，安装方便，免维护，拥有众多成功的应用案例，取得优异的业绩。

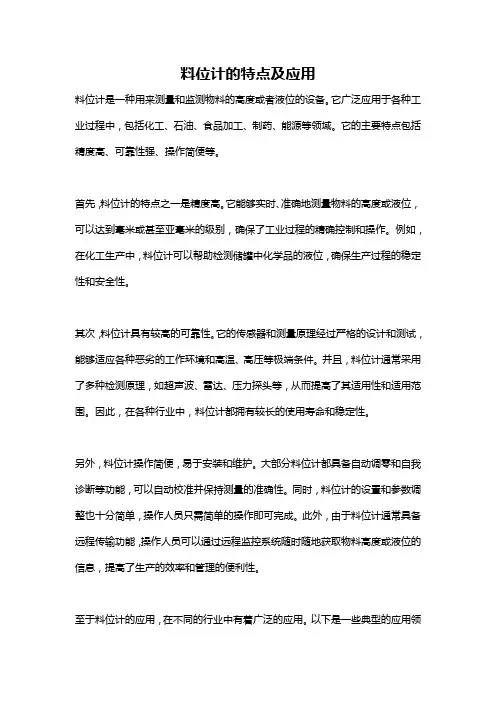

料位计的特点及应用料位计是一种用来测量和监测物料的高度或者液位的设备。
它广泛应用于各种工业过程中，包括化工、石油、食品加工、制药、能源等领域。
它的主要特点包括精度高、可靠性强、操作简便等。
首先，料位计的特点之一是精度高。
它能够实时、准确地测量物料的高度或液位，可以达到毫米或甚至亚毫米的级别，确保了工业过程的精确控制和操作。
例如，在化工生产中，料位计可以帮助检测储罐中化学品的液位，确保生产过程的稳定性和安全性。
其次，料位计具有较高的可靠性。
它的传感器和测量原理经过严格的设计和测试，能够适应各种恶劣的工作环境和高温、高压等极端条件。
并且，料位计通常采用了多种检测原理，如超声波、雷达、压力探头等，从而提高了其适用性和适用范围。
因此，在各种行业中，料位计都拥有较长的使用寿命和稳定性。
另外，料位计操作简便，易于安装和维护。
大部分料位计都具备自动调零和自我诊断等功能，可以自动校准并保持测量的准确性。
同时，料位计的设置和参数调整也十分简单，操作人员只需简单的操作即可完成。
此外，由于料位计通常具备远程传输功能，操作人员可以通过远程监控系统随时随地获取物料高度或液位的信息，提高了生产的效率和管理的便利性。
至于料位计的应用，在不同的行业中有着广泛的应用。
以下是一些典型的应用领域：1.化工行业：料位计被广泛应用于化工生产中。
它可以帮助检测各种化学物质在储罐、反应釜、管道等容器中的高度或液位，确保生产过程的稳定性和安全性。
2.石油行业：石油储罐是石油行业的重要设备，料位计可以帮助测量储罐中石油的液位，从而控制石油的储存和运输。
3.食品加工行业：在食品加工过程中，料位计可以用来测量不同原料的高度或液位，监测搅拌器以及各种容器中液体或粉末的高度，确保食品的质量和生产的安全性。
4.制药行业：制药过程中，需要监测和控制各种原料的液位或固体物料的高度。
料位计可以帮助制药企业实现精确的控制，确保产品质量和生产的稳定性。
5.能源行业：在能源领域中，料位计可以被应用于煤炭、石油、天然气等资源的储罐或容器，实时监测它们的液位或高度，以及油井、煤矿等场地的液位安全。
重锤式料位计是一种重要的工业物料测量计，用于测量物料储存或流动中的液态或坚硬物料的高度或深度，以便及时了解准确的物料情况。
本文重点介绍重锤式料位计的结构、工作原理、使用方法、维护保养以及常见问题解决方法等方面的内容。
一、结构简介重锤式料位计由重锤、绳索和感应器组成。
重锤是用于测量物料高度的部分，其质量越大，测量精度越高。
绳索用于悬挂重锤，并传达重锤下落信号。
感应器则用于检测绳索拉紧状态，采集信号并将其转换为数字信号输出。
二、工作原理当物料高度变化时，重锤下落的速度将发生变化，绳索的拉力也会相应改变。
感应器通过检测绳索的拉紧状态，来判断物料的高度。
由此，可以实现物料高度的实时监测。
三、使用方法在使用重锤式料位计时，需要先确定测量点，使用钻头在该位置预留一个小孔。
然后将绳索穿过小孔，将重锤悬挂于绳索末端。
连接感应器和设备系统，调整设置参数。
最后，可以通过设备系统获取物料高度的相关数据。
四、维护保养为保证重锤式料位计的正常使用，应定期进行维护和保养。
主要包括清洗绳索和感应器等配件，检查仪器的运行状况，及时更换配件等。
此外，保持仪器的干燥，防止灰尘或水分的进入，也是非常重要的。
五、常见问题解决在使用重锤式料位计时，可能会发生一些常见问题，例如读数不准确、信号传输异常等。
首先应检查各个连接部位是否正常、绳索是否有松弛现象以及配件是否需要更换。
此外，还可以尝试调整设置参数来解决问题。
综上所述，重锤式料位计是一种非常实用的工业测量仪器，可以为工业生产提供重要的支持和保障。
在使用时，应按照操作规程来进行，定期进行保养和检查，以保证其正常运行。
同时，也需要有一定的维修技能，及时处理可能出现的问题。
重锤式料位计介绍重锤式料位计可测量饲料、化学品、塑料颗粒、水泥、块、?PVC 粉末、骨料、液体、煤、石灰石、研磨塑料、砂子、粉末、谷物、油等。
重锤式料位计常用于电厂灰库、煤仓、渣仓、泥浆池等。
重锤式料位计运行稳定可靠;仪表采用单片计算机、数字显示，具有多项测量、计算、控制、报警功能。
重锤式料位计是采用最新技术和传统测量方式相结合研制重锤式料位计的智能化产品。
本料位计由重锤探测器和仪表两部分组成，探测器置于仓顶，壁挂式仪表可根据需要安装在附近位置。
探测器采用先进的传动技术和传感器技术，重锤式料位计量程及定时时间的设定1.各设定显示与设置为开启设定密码：121为量程设定：500-4000为定时时间设定：1-6999分。
最高位值7以上，为手动，6以下为自动。
为最高位报警设定：其设定值要小于测量量程。
为次高位报警设定：其设定值要小于测量量程。
为次低位报警设定：其设定值要小于高位报警值。
为最低位报警设定：其设定值要小于高位报警值。
2.各设定过程如下：设置1：为设置功能选择和闪动位上移一位。
设置2：为显示原设定值和闪动位加一。
设置3：为各功能输入数据确认(在设置功能时)和手动测量(在测量状态下)。
按动设置1：显示为X，按动设置2:显示各位数字，并最低位开始闪动。
如再按设置2，闪动位加1，9-0返回。
如再按设置1，闪动位上移一位，1-4位循环闪动。
如各位设置数都正确。
按设置3：显示HXXL，再按设置2，显示原设置的量程，各数据的设定重复以上的按键顺序，就可以完成全部设定，在三分钟内无按键按动，将自动返回测量状态，所输入的开启密码将消失。
在设置各数据时，不要在测量时设定。
否则将出现不良后果。
重锤式料位计功能和特点：重锤料位计的主要功能包括：1、每套设备均配有多种测量输出标准，各个部分的连接其中包括MODBUS串行通讯、0/4-20mA 模拟信号、直流晶体管脉冲信号和交流继电器脉冲输出信号。
2、辅助容器料位控制物料的高位低位报警输出。
uwt重锤料位计说明书一、简介UWT重锤料位计是一种用于测量和监测储存容器中物料水平的设备。
它采用了先进的技术和可靠的设计，能够准确、实时地获取物料的水平信息。
本文将详细介绍UWT重锤料位计的工作原理、特点以及使用注意事项。
二、工作原理UWT重锤料位计的工作原理基于重力和霍普斯原理。
重锤通过物料的重力作用下垂直下落，当重锤碰触到物料表面时，其下方的敏感元件会感知到重力的变化并将信号传输给计算机控制系统。
通过分析信号的变化，系统能够计算出物料的精确位置。
三、特点1. 高精度：UWT重锤料位计具有高精度的测量功能，能够实时监测物料的水平变化，准确度可达到毫米级别。
2. 高可靠性：该设备采用了可靠的传感器和控制系统，能够快速、准确地响应物料水平的变化，保证生产过程的稳定性。
3. 多种安装方式：UWT重锤料位计可根据实际需要采用不同的安装方式，包括侧壁安装、顶部安装等。
这样可以满足不同储存容器的安装需求。
4. 防尘防爆：该料位计具备防尘和防爆功能，适用于各种工业环境，能够有效保护设备免受灰尘和爆炸等不良因素的影响。
5. 远程监测：UWT重锤料位计支持远程监测，用户可以通过计算机或移动设备实时查看物料水平的变化情况，并对数据进行分析和管理。
四、使用注意事项1. 安全操作：在安装和维护UWT重锤料位计时，必须注意安全问题。
确保设备处于断电状态，并按照操作手册中的安全指示进行操作。
2. 定期维护：为了保证设备的正常运行和测量精度，应定期对重锤料位计进行维护。
清洁设备表面、检查传感器和控制系统的运行状态，及时更换损坏的部件。
3. 耐高温处理：若工作环境温度较高，需采取一定措施，使重锤料位计能够正常运行。
例如，可以使用高温耐受的材料进行外壳和连接部件的制造。
4. 数据备份：在使用UWT重锤料位计的过程中，用户应定期备份重要的数据信息，以免因不可预见的情况导致数据丢失。
五、总结UWT重锤料位计是一种高精度、高可靠性的设备，能够准确、实时地测量储存容器中物料的水平变化。
水泥厂几种常用料位计的应用比较工业自动化生产过程中料位是主要测量参数之一，随着工艺要求的提高，料位作为一个重要的过程参数日益引起大家的关注。
料位测量的方法很多，通常分为接触式测量仪表（重锤式、电容式、音叉式、阻旋式等）和非接触式测量仪表（γ射线式、超声波式、雷达式等）。
由于接触式测量仪表受被测介质物理及化学性质的影响很大，且均为定长产品互换性较差；而非接触式仪表基本不受被测介质物理及化学性质的影响或影响较小，有逐步取代接触式测量仪表的趋势。
一、接触式测量仪表1.重锤式料位计料位探测过程由控制器发出的信号来控制，当传感器接到探测命令时，电机正转，经蜗轮、蜗杆减速后带动齿轮轴和绕线筒转动，使钢丝绳下放，带动重锤由仓顶下降，当重锤降至料面被测面托起而失重，钢丝绳松弛，灵敏杠杆动作使微动开关接触，控制器得到该信号即发出电机反转命令，重锤上升返回，直到碰顶开关电机停转，重锤回到仓顶原位置完成一次探测过程。
此过程中控制器通过检测绕线筒的圈数计算出重锤从仓顶到料面的距离。
该料位计适于块状、颗粒状及粉状的固态物位测量。
优点：测量不受介质密度、颗粒大小的影响。
缺点：机械内部易落灰尘影响测量效果；机械磨损较严重，需经常维护，花费较大；重锤易发生被物料埋住现象，发生掉锤头、断带故障。
2.电容式料位计原理是插入料仓的电极与料仓壁之间构成电容器，当仓内物料料位变化引起电容量的变化，通过转换电路得到相应的控制信号。
该料位计既可用作连续式料位测量，也可用作料位开关作为报警或入料、卸料设备的输入信号。
若用作连续料位检测，测量精度不高，故通常用作料位开关。
优点：无机械磨损，安装维修方便；依据量程大小和控制方式不同，电极设计成杆（棒）式或钢缆（重型钢缆）式，可应用于各种料仓；价格较低。
缺点：若电极（探头）上或仓壁粘有物料，往往会导致控制器误动作，从而影响测量效果，应定期检查探头和料位开关动作情况并校验。
3.阻旋式料位计基本原理是同步微电动机减速后，带动检测叶片以2.5～5r/min的转速旋转，当被测物料的料位上升使叶片转动受阻，检测机构便围绕主轴产生旋转位移。
美国MONITOR重锤料位计应用案例
热电行业应用工况简介：
用煤炭进行对水的加热从而生成蒸汽，再用蒸汽作为动力源推动发电机组进行发电。
在发电的同时,还利用汽轮机的抽汽或排汽为附近用户提供供热，从而达到了资源综合优化合理利用的目的。
描述：
根据客户的需要以及现场的工况，我们给客户推荐了美国MONITOR重锤料位计，可以间断测量，连续输出。
可以精准的测量出正确的料位。
美国MONITOR重锤料位计特点简介：
美国monitor重锤料位计具有良好的抗电磁干扰能力，双光学传感器，可间断测量连续输出，适用于各种现场工况。
热电行业为了使煤炭重复燃烧，首先会将煤块磨成粉煤灰，存储粉煤灰的料仓量程大，粉尘大，温度高，现场工况条件非常恶劣，传统的雷达料位计有时会受到粉尘的影响信号减弱，从而导致测量结果不准确。
而重锤料位计则完全不受粉尘影响，只要给机械仓加上通风装置，每年定期清理，基本不会出现现场故障，给工作人员减少了大量的维护工作。
先进重锤料位计在灰库准确测量的研究与应用根据托克托发电公司灰库现场使用的ZCHJ型缆绳重锤料位计（以下均称为Z型料位计）运行情况以及日常维护进行分析，同时对较为先进的SLS-NB3000型钢带式重锤料位计（以下均称为S型料位计）进行长时间就地安装测试，并进行运行参数及维护工作强度进行比对，SLS-NB3000型重锤料位计在设备的密封、安装拆卸、日常维护、现场智能化控制等方面都优于前者。
对于降低劳动强度、节约设备维护成本，保证灰库料位测量及时准确，提高了设备运行可靠性。
标签：重锤料位计钢带式自动清扫器提高可靠性The research and application of the Advanced Hammer Level Indicator that accurately measure in Ash Storage SilosLan QingTuoketuo Inner Mongolia Datang International Power Generation Co.，Ltd.，（Inner Mongolia，Hohhot Tuoketuo County，Yanshan Township，Tuoketuo Power Company Zip Code ：010206）Abstract：According to analyzing the type of ZCHJ Hammer Level Indicator’s （there will be called as Z-Type Hammer Level Indicator）operation and maintenance that using in Tuoketuo power generation company Ash-site ，while comparing with the more advanced Hammer Level Indicator called the type of SLS-NB3000 （there will be called as S-Hammer Level Indicator）that installed in local and testing for a long time，analyzing the maintenance of the operating parameters and intensity，the type of SLS-NB3000 Hammer Level Indicator that in sealing，installation and destruction，routine maintenance，field intelligent control are superior to the Z-type. For reducing the labor intensity，saving maintenance costs，ensuring Ash-Level timely and accurate measurement，improved equipment reliability.Key words：Hammer level indicator、Steel Belt、Automatic Cleaner、Improve reliability中圖分类号：TH-3 文献标识码：B 文章编号：1003-9082（2014）12-0300-02一、前言关于新型重锤料位计研究改造提出托电公司共有8台600MW机组，总共有12个灰仓，灰位测量装置共有12台。
重锤料位计在钢铁厂料位测量的应用
随着自动化程度的提高，钢铁厂里炼铁、炼钢、烧结、焦化、球团等工艺流程中，各个原料仓及配料仓中的料位测量已由传统的人工操作逐步演化为仪表自动监测。
市场中料位计的种类繁多，根据料仓情况进行合理的选择成为解决料位测量问题的关键。
钢铁厂的烧结矿仓、球团矿、焦炭仓、石灰仓、萤石仓、焦槽、原煤仓、渣仓等固体料仓，因现场工况粉尘大、介电常数低、易粘料、易挂料等特点，使得料位测量一直是物位测量技术中的一大难点。
料位测量中最稳定、最可靠的方式是传统的人工测量方法。
但是由于现场工况极其恶劣、危险性大，不适宜人工操作。
随着科学发展，越来越多的测量方法可供选择，如：阻旋、音叉、射频导纳等开关量测量方式和重锤、电容式、称重式、雷达、超声波、γ射线等连续量测量方式。
但是，许多测量装置受测量原理和现场、制造条件的制约，在钢铁厂料仓中的应用都不十分理想。
能实现这种对工况要求严格的料位测量仪器寥寥无几，最常用的连续量测量方式有：重锤式、雷达式、超声波等。
重锤式料位计是采用最新技术和传统测量方式相结合研制的智能化产品。
测量原理简单、可靠。
能够避免粉尘、湿度、介电常数等参数影响。
重锤料位计的测量原理是利用现场的传感器（探头）控制重锤快速下降至物料表面，感应锤一旦触及被测料面便立即回收，返回待测位置。
传感器内部编码器发出与重锤位移相应的脉冲信号，由嵌入式处理器进行运算处理后，输出与料位对应的4～20mA标准信号。
在众多重锤料位计当中，北京介可视公司引进的德国Mollet的LJ20型重锤物位计质量稳定可靠，测量精度高，使用寿命长，安装方便，免维护，拥有众多成功的应用案例，取得优异的业绩。
智能化程度高：安装维护方便,适用于各种复杂工况的。
整个过程可通过总线连接到远程控制系统, 实时地进行远程控制及监测，并且测量范围可达42米。
不受恶劣工况影响：二次仪表带保护箱，电路模块与机械模块完全隔离开，正常操作时，绝对不受仓内粉末，粉尘，静电，或介质状态(干燥或潮湿)的影响，并且自带清刷器保证了机壳内部的干净清洁。
应用案例----原煤仓物位测量的难点分析
原煤仓物料特点为：重量重、粉尘大、介电常数低、仓壁易形成挂料等。
由此造成的料位测量困难主要有以下几点：
1.原煤仓中存储的原煤介电常数低，超声波雷达波等无法形成较强反射。
2. 在连续进料及出料的情况下，由于介质温度较高，煤仓内充满浓重的灰尘，形成扬灰，容易吸收电磁波，对
于超声波雷达波等非接触测量方式易造成虚假料位——持续的满仓信号，造成跳变误报。
3. 原煤容易受温度、外界环境(阴雨)等影响，造成同一料位高度时由于介质表面反射强度不同而测得料位高度
不一致，对于超声波、雷达波等非接触测量方式容易形成误报。
4. 由于原煤仓内粉尘较大，容易造成雷达、超声波料位计喇叭口挂灰，导致误报，因此需经常去清理维护。
根据这种工况条件可以使用重锤式料位计可以准确地测量原煤仓的料位，免维护。
综上，重锤料位计比超声波雷达式料位计更适合复杂工况的料位监测。
德国Mollet公司拥有40多年的固体料位测量的经验，专业为不同用户量身定制以满足不同现场工况的料位解决方案，所有物位仪表均获得了在有气体和粉尘爆炸危险场所使用的许可证，适用于固体物料的仓储、运输和加工领域，带附加可选功能的仪表还可以针对极端工况条件进行加装，必要时，也可以针对特殊的应用环境，对按照客户需求设计开发和定制的传感器进行调整。
