机械原理——构件、约束、运动副

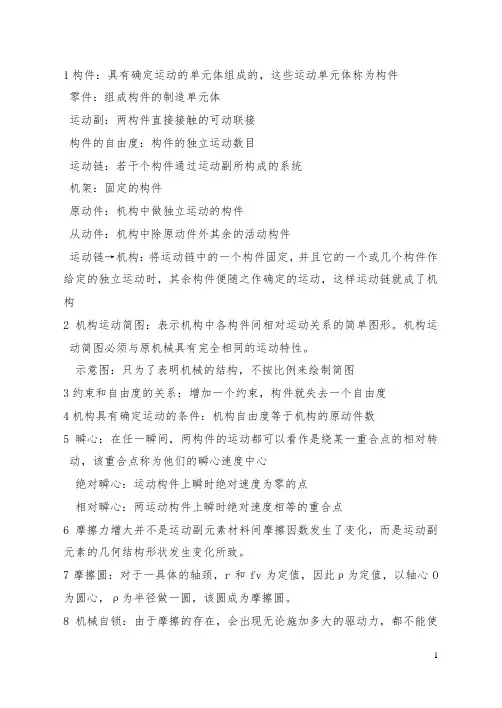

1构件：具有确定运动的单元体组成的，这些运动单元体称为构件零件：组成构件的制造单元体运动副：两构件直接接触的可动联接构件的自由度：构件的独立运动数目运动链：若干个构件通过运动副所构成的系统机架：固定的构件原动件：机构中做独立运动的构件从动件：机构中除原动件外其余的活动构件运动链→机构：将运动链中的一个构件固定，并且它的一个或几个构件作给定的独立运动时，其余构件便随之作确定的运动，这样运动链就成了机构2机构运动简图：表示机构中各构件间相对运动关系的简单图形。

机构运动简图必须与原机械具有完全相同的运动特性。

示意图：只为了表明机械的结构，不按比例来绘制简图3约束和自由度的关系：增加一个约束，构件就失去一个自由度4机构具有确定运动的条件：机构自由度等于机构的原动件数5瞬心：在任一瞬间，两构件的运动都可以看作是绕某一重合点的相对转动，该重合点称为他们的瞬心速度中心绝对瞬心：运动构件上瞬时绝对速度为零的点相对瞬心：两运动构件上瞬时绝对速度相等的重合点6摩擦力增大并不是运动副元素材料间摩擦因数发生了变化，而是运动副元素的几何结构形状发生变化所致。

7摩擦圆：对于一具体的轴颈，r和fv为定值，因此ρ为定值，以轴心O 为圆心，ρ为半径做一圆，该圆成为摩擦圆。

8机械自锁：由于摩擦的存在，会出现无论施加多大的驱动力，都不能使机械沿驱动方向产生运动的现象。

自锁条件：η≤0 机械发生自锁9连杆机构（低副机构）：若干个构件通过低副联接所组成的机构10平面四杆机构基本形式：铰链四杆机构11曲柄：在两连杆中能做整周回转机构摇杆：只能在一定角度范围内摆动的构件周转副：将两构件能做360°相对转动的转动副摆动副：不能将两构件能做360°相对转动的转动副12铰链四杆机构的曲柄存在条件：1最短杆与最长杆长度之和小于或等于其他两杆长度之和 2连架杆和机架中有一杆是最短杆13最短杆为连杆时，该机构为双摇杆机构；最短杆为连架杆时，该机构为曲柄摇杆机构；最短杆为机架时，该机构为双曲柄机构；14有急回运动：θ≠0时，偏置曲柄滑块机构和导杆机构无急回运动：对心曲柄滑块机构和双摇杆机构15死点位置：压力角为90°，传动角为0°。

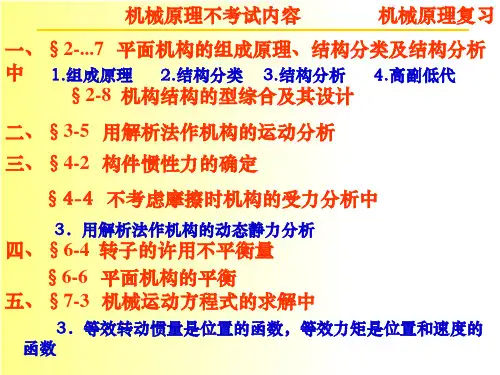

机械原理复习第2章机构的结构分析1.学习要求1)搞清构件、运动副、约束、⾃由度及运动链等重要概念。

2)能绘制⽐较简单的机械的机构运动简图。

3)能正确计算平⾯机构的⾃由度,并能判断其是否具有确定的运动;对空间机构⾃由度的计算有所了解。

4)对虚约束对机构⼯作性能的影响及机构结构合理设计问题的重要性有所认识。

52.学习的重点及难点本章的重点:构件、运动副、运动链等的概念,机构运动简图的绘制,机构具有确定运动的条件及机构⾃由度的计算。

本章的难点:机构中虚约束的判定问题。

⾄于平⾯机构中的⾼副低代则属于拓宽知识⾯性质的内容。

3. 基本概念题)对平⾯机构的组成原理有所了解。

1)何谓构件?构件与零件有何区别?2)何谓⾼副?何谓低副?在平⾯机构中⾼副和低副⼀般各带⼊⼏个约束?3)何谓运动链?运动链与机构有何联系和区别?4)何谓机构运动简图?它与机构⽰意图有何区别?绘制机构运动简图的⽬的和意义是什么?绘制机构运动简图的主要步骤如何?5)何谓机构的⾃由度?在计算平⾯机构的⾃由度时应注意哪些问题?6）机构具有确定运动的条件是什么? 若不满⾜这⼀条件,机构将会出现什么情况?4. 运动简图绘制题4-1 试画出图⽰泵机构的机构运动简图,并计算其⾃由度。

5. ⾃由度计算题计算下列各图所⽰机构的⾃由度，并指出复合铰链、局部⾃由度和虚约束所在位置第三章平⾯机构的运动分析1.学习要求1)正确理解速度瞬⼼(包括绝对瞬⼼及相对瞬⼼)的概念,并能运⽤“三⼼定理”确定⼀般平⾯机构各瞬⼼的位置。

2)能⽤瞬⼼法对简单⾼、低副机构进⾏速度分析。

3)能⽤⽮量⽅程图解法或解析法对Ⅱ级机构进⾏运动分析。

2.学习的重点及难点本章的学习重点是对Ⅱ级机构进⾏运动分析。

难点是对机构的加速度分析,特别是两构件重合点之间含有哥⽒加速度时的加速度分析。

3. 基本概念题1)何谓速度瞬⼼?相对瞬⼼与绝对瞬⼼有何区别?2)何谓三⼼定理?3)速度瞬⼼法⼀般适⽤于什么场合?能否利⽤速度瞬⼼法对机构进⾏加速度分析?4)何谓速度影像和加速度影像,应⽤影像法必须具备什么条件?要注意哪些问题?5)既然每⼀个构件与其速度图和加速度图之间都存在影像关系,那末整个机构也存在影像关系,对吗?机构中机架的影像在图中的何处?4. 运动分析题4-1 图⽰机构构件l等速转动，⾓速度为。

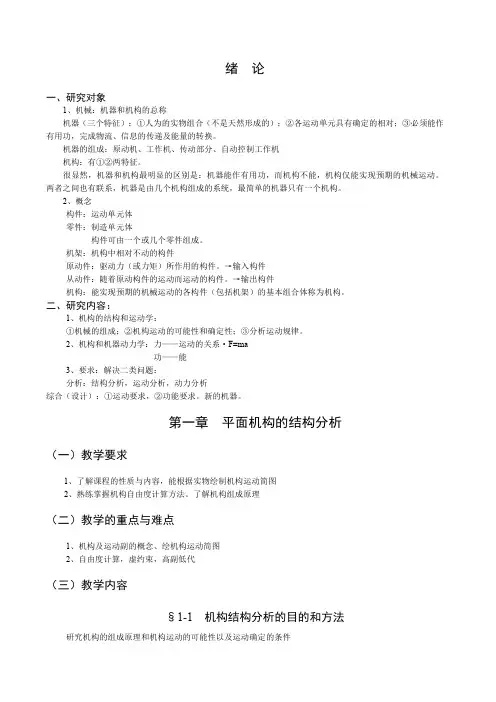

绪论一、研究对象1、机械：机器和机构的总称机器（三个特征）：①人为的实物组合（不是天然形成的）；②各运动单元具有确定的相对；③必须能作有用功，完成物流、信息的传递及能量的转换。

机器的组成：原动机、工作机、传动部分、自动控制工作机机构：有①②两特征。

很显然，机器和机构最明显的区别是：机器能作有用功，而机构不能，机构仅能实现预期的机械运动。

两者之间也有联系，机器是由几个机构组成的系统，最简单的机器只有一个机构。

2、概念构件：运动单元体零件：制造单元体构件可由一个或几个零件组成。

机架：机构中相对不动的构件原动件：驱动力（或力矩）所作用的构件。

→输入构件从动件：随着原动构件的运动而运动的构件。

→输出构件机构：能实现预期的机械运动的各构件（包括机架）的基本组合体称为机构。

二、研究内容：1、机构的结构和运动学：①机械的组成；②机构运动的可能性和确定性；③分析运动规律。

2、机构和机器动力学：力——运动的关系·F=ma功——能3、要求：解决二类问题：分析：结构分析，运动分析，动力分析综合（设计）：①运动要求，②功能要求。

新的机器。

第一章平面机构的结构分析（一）教学要求1、了解课程的性质与内容，能根据实物绘制机构运动简图2、熟练掌握机构自由度计算方法。

了解机构组成原理（二）教学的重点与难点1、机构及运动副的概念、绘机构运动简图2、自由度计算，虚约束，高副低代（三）教学内容§1-1 机构结构分析的目的和方法研究机构的组成原理和机构运动的可能性以及运动确定的条件一、用规定的符号和线条按一定的比例表示构件和运动副的相对位置，并能完全反映机构特1231）2）345§1-4 平面机构的自由度FF>0,三、计算F（1m-1例：F（2（3图1-15作业：P（1（2（3（4F1、=F2、=（一）教学要求1、能根据实物绘制机构运动简图2、熟练掌握机构自由度计算方法。

了解机构组成原理3、了解平面机构运动分析的方法，掌握瞬心法对机构进行速度分析4、熟练掌握相对运动图解法（二）教学的重点与难点1、机构及运动副的概念、绘机构运动简图2、自由度计算，虚约束，高副低代3、瞬心的概念及求法4、矢量方程，速度和加速度多边形，哥氏加速度，影像法（三）教学内容§2-1 研究机构运动分析的目的和方法一、目的：都必须首先计算其机构的运动参数。

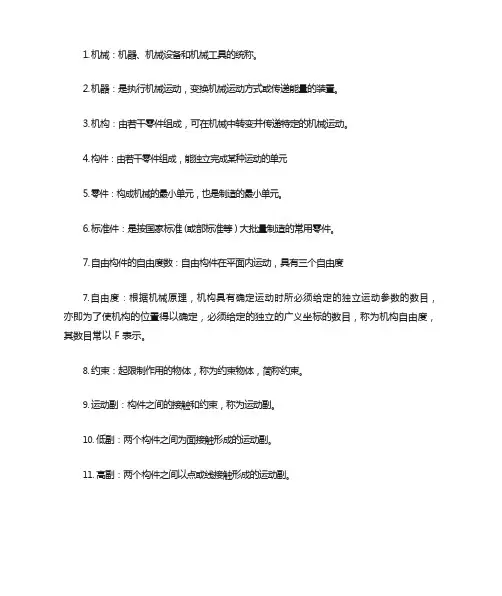

1.机械：机器、机械设备和机械工具的统称。

2.机器：是执行机械运动，变换机械运动方式或传递能量的装置。

3.机构：由若干零件组成，可在机械中转变并传递特定的机械运动。

4.构件：由若干零件组成，能独立完成某种运动的单元5.零件：构成机械的最小单元，也是制造的最小单元。

6.标准件：是按国家标准 (或部标准等 ) 大批量制造的常用零件。

7.自由构件的自由度数：自由构件在平面内运动，具有三个自由度7.自由度：根据机械原理，机构具有确定运动时所必须给定的独立运动参数的数目，亦即为了使机构的位置得以确定，必须给定的独立的广义坐标的数目，称为机构自由度，其数目常以 F 表示。

8.约束：起限制作用的物体，称为约束物体，简称约束。

9.运动副：构件之间的接触和约束，称为运动副。

10.低副：两个构件之间为面接触形成的运动副。

11.高副：两个构件之间以点或线接触形成的运动副。

12.平衡：是指物体处于静止或作匀速直线运动的状态。

13.屈服极限：材料在屈服阶段，应力波动最低点对应的应力值，以ζs 表示。

14.强度极限：材料ζ -ε曲线最高点对应的应力，也是试件断裂前的最大应力。

15.弹性变形：随着外力被撤消后而完全消失的变形。

16.塑性变形：外力被撤消后不能消失而残留下来的变形。

17.延伸率：δ =(l1-l)/l ×100％，l 为原标距长度， l1 为断裂后标距长度。

18.断面收缩率：Ψ=( Ａ－Ａ1)/ Ａ×100％，Ａ为试件原面积，Ａ1 为试件断口处面积。

19.工作应力：杆件在载荷作用下的实际应力。

20.许用应力：各种材料本身所能安全承受的最大应力。

21.安全系数：材料的机限应力与许用应力之比。

22.正应力：沿杆的轴线方向，即轴向应力。

23.剪应力：剪切面上单位面积的内力，方向沿着剪切面。

24.挤压应力：挤压力在局部接触面上引起的压应力。

25.力矩：力与力臂的乘积称为力对点之矩，简称力矩。

26.力偶：大小相等，方向相反，作用线互相平行的一对力，称为力偶27.内力：杆件受外力后，构件内部所引起的此部分与彼部分之间的相互作用力。

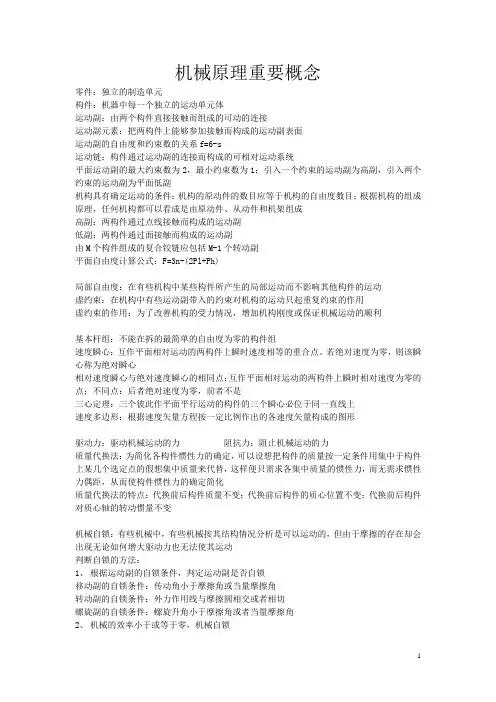

机械原理重要概念零件：独立的制造单元构件：机器中每一个独立的运动单元体运动副：由两个构件直接接触而组成的可动的连接运动副元素：把两构件上能够参加接触而构成的运动副表面运动副的自由度和约束数的关系f=6-s运动链：构件通过运动副的连接而构成的可相对运动系统平面运动副的最大约束数为2，最小约束数为1；引入一个约束的运动副为高副，引入两个约束的运动副为平面低副机构具有确定运动的条件：机构的原动件的数目应等于机构的自由度数目；根据机构的组成原理，任何机构都可以看成是由原动件、从动件和机架组成高副：两构件通过点线接触而构成的运动副低副：两构件通过面接触而构成的运动副由M个构件组成的复合铰链应包括M-1个转动副平面自由度计算公式：F=3n-(2Pl+Ph)局部自由度：在有些机构中某些构件所产生的局部运动而不影响其他构件的运动虚约束：在机构中有些运动副带入的约束对机构的运动只起重复约束的作用虚约束的作用：为了改善机构的受力情况，增加机构刚度或保证机械运动的顺利基本杆组：不能在拆的最简单的自由度为零的构件组速度瞬心：互作平面相对运动的两构件上瞬时速度相等的重合点。

若绝对速度为零，则该瞬心称为绝对瞬心相对速度瞬心与绝对速度瞬心的相同点：互作平面相对运动的两构件上瞬时相对速度为零的点；不同点：后者绝对速度为零，前者不是三心定理：三个彼此作平面平行运动的构件的三个瞬心必位于同一直线上速度多边形：根据速度矢量方程按一定比例作出的各速度矢量构成的图形驱动力：驱动机械运动的力阻抗力：阻止机械运动的力质量代换法：为简化各构件惯性力的确定，可以设想把构件的质量按一定条件用集中于构件上某几个选定点的假想集中质量来代替，这样便只需求各集中质量的惯性力，而无需求惯性力偶距，从而使构件惯性力的确定简化质量代换法的特点：代换前后构件质量不变；代换前后构件的质心位置不变；代换前后构件对质心轴的转动惯量不变机械自锁：有些机械中，有些机械按其结构情况分析是可以运动的，但由于摩擦的存在却会出现无论如何增大驱动力也无法使其运动判断自锁的方法：1、根据运动副的自锁条件，判定运动副是否自锁移动副的自锁条件：传动角小于摩擦角或当量摩擦角转动副的自锁条件：外力作用线与摩擦圆相交或者相切螺旋副的自锁条件：螺旋升角小于摩擦角或者当量摩擦角2、机械的效率小于或等于零，机械自锁3、机械的生产阻力小于或等于零，机械自锁4、作用在构件上的驱动力在产生有效分力Pt的同时，也产生摩擦力F,当其有效分力总是小于或等于由其引起的最大摩擦力，机械自锁机械自锁的实质：驱动力所做的功总是小于或等于克服由其可能引起的最大摩擦阻力所需要的功提高机械效率的途径：尽量简化机械传动系统；选择合适的运动副形式；尽量减少构件尺寸；减小摩擦铰链四杆机构有曲柄的条件：1、最短杆与最长杆长度之和小于或等于其他两杆长度之和2、连架杆与机架中必有一杆为最短杆在曲柄摇杆机构中改变摇杆长度为无穷大而形成的曲柄滑块机构在曲柄滑块机构中改变回转副半径而形成偏心轮机构曲柄摇杆机构中只有取摇杆为主动件是，才可能出现死点位置，处于死点位置时，机构的传动角为0急回运动：当平面连杆机构的原动件（如曲柄摇杆机构的曲柄）等从动件（摇杆）空回行程的平均速度大于其工作行程的平均速度极为夹角：机构在两个极位时原动件AB所在的两个位置之间的夹角θθ=180°（K-1）/(K+1)压力角：力F与C点速度正向之间的夹角α传动角：与压力角互余的角（锐角）行程速比系数：用从动件空回行程的平均速度V2与工作行程的平均速度V1的比值K=V2/V1=180°+θ/(180°—θ)平面四杆机构中有无急回特性取决于极为夹角的大小试写出两种能将原动件单向连续转动转换成输出构件连续直线往复运动且具有急回特性的连杆机构：偏置曲柄滑块机构、摆动导杆加滑块导轨（牛头刨床机构）曲柄滑块机构：偏置曲柄滑块机构、对心曲柄滑块机构、双滑块四杆机构、正弦机构、偏心轮机构、导杆机构、回转导杆机构、摆动导杆机构、曲柄摇块机构、直动滑杆机构机构的倒置：选运动链中不同构件作为机架以获得不同机构的演化方法刚性冲击：出现无穷大的加速度和惯性力，因而会使凸轮机构受到极大的冲击柔性冲击：加速度突变为有限值，因而引起的冲击较小在凸轮机构机构的几种基本的从动件运动规律中等速运动规律使凸轮机构产生刚性冲击，等加速等减速，和余弦加速度运动规律产生柔性冲击，正弦加速度运动规律则没有冲击在凸轮机构的各种常用的推杆运动规律中，等速只宜用于低速的情况；等加速等减速和余弦加速度宜用于中速，正弦加速度可在高速下运动凸轮的基圆半径是从转动中心到理论轮廓的最短距离，凸轮的基圆的半径越小，则凸轮机构的压力角越大，而凸轮机构的尺寸越小齿廓啮合的基本定律：相互啮合传动的一对齿轮，在任一位置时的传动比，都与其连心线O1O2被其啮合齿廓在接触点处的公法线所分成的两线段长成反比渐开线：当直线BK沿一圆周作纯滚动时直线上任一一点K的轨迹AK渐开线的性质：1、发生线上BK线段长度等于基圆上被滚过的弧长AB2、渐开线上任一一点的发线恒于其基圆相切3、渐开线越接近基圆部分的曲率半径越小，在基圆上其曲率半径为零4、渐开线的形状取决于基圆的大小5、基圆以内无渐开线6、同一基圆上任意弧长对应的任意两条公法线相等渐开线函数：invαK=θk=tanαk-αk渐开线齿廓的啮合特点：1、能保证定传动比传动且具有可分性传动比不仅与节圆半径成反比，也与其基圆半径成反比，还与分度圆半径成反比I12=ω1/ω2=O2P/O1P=rb2/rb12、渐开线齿廓之间的正压力方向不变渐开线齿轮的基本参数：模数、齿数、压力角、（齿顶高系数、顶隙系数）记P180表10-2一对渐开线齿轮正确啮合的条件：两轮的模数和压力角分别相等一对渐开线齿廓啮合传动时，他们的接触点在实际啮合线上，它的理论啮合线长度为两基圆的内公切线N1N2渐开线齿廓上任意一点的压力角是指该点法线方向与速度方向间的夹角渐开线齿廓上任意一点的法线与基圆相切根切：采用范成法切制渐开线齿廓时发生根切的原因是刀具齿顶线超过啮合极限点N1一对涡轮蜗杆正确啮合条件：中间平面内蜗杆与涡轮的模数和压力角分别相等重合度：B1B2与Pb的比值ξα；齿轮传动的连续条件：重合度大于或等于许用值定轴轮系：如果在轮系运转时其各个轮齿的轴线相对于机架的位置都是固定的周转轮系：如果在连续运转时，其中至少有一个齿轮轴线的位置并不固定，而是绕着其它齿轮的固定轴线回转复合轮系：包含定轴轮系部分，又包含周转轮系部分或者由几部分周转轮系组成定轴轮系的传动比等于所有从动轮齿数的连乘积与所有主动轮齿数的连乘积的比值中介轮：不影响传动比的大小而仅起着中间过渡和改变从动轮转向的作用二、简答题：1．图示铰链四杆机构中，已知l AB=55mm，l BC=40mm，l CD=50mm，l AD=25mm。

1. 什么叫机械？什么叫机器？什么叫机构？它们三者之间的关系机械是机器和机构的总称机器是一种用来变换和传递能量、物料与信息的机构的组合。

讲运动链的某一构件固定机架，当它一个或少数几个原动件独立运动时，其余从动件随之做确定的运动，这种运动链便成为机构。

零件→构件→机构→机器（后两个简称机械）2. 什么叫构件？机械中独立运动的单元体3. 运动副：这种由两个构建直接接触而组成的可动联接称为运动副。

高副：凡两构件通过单一点或线接触而构成的运动副称为高副。

低副：通过面接触而构成的运动副统称为低副。

4. 空间自由运动有6歌自由度，平面运动的构件有3个自由度。

5. 机构运动简图的绘制6. 自由度的计算7. 为了使机构具有确定的运动，则机构的原动件数目应等于机构的自由度数目，这就是机构具有确定运动的条件。

当机构不满足这一条件时，如果机构的原动件数目小于机构的自由度，则将导致机构中最薄弱的环节损坏。

要使机构具有确定的运动，则原动件的数目必须等于该机构的自由度数目。

8. 自由度计算：F=3n -（2p1+pn）n：活动构件数目 p1：低副 pn：高副9. 在计算平面机构的自由度时，应注意那些事项？1. 要正确计算运动副的数目2.要除去局部自由度3.要除去虚约束10. 由理论力学可知，互作平面相对运动的两构件上瞬时速度相等的重合点，即为此两构件的速度瞬心，简称瞬心。

11.因为机构中每两个构件间就有一个瞬心，故由N个构件（含机架）组成的机构的瞬心总数K=N(N-1)/212.三心定理即3个彼此做平面平行运动飞构件的3个瞬心必位于同一直线上。

对于不通过运动服直接相连的两构件的瞬心位置，可可借助三心定理来确定。

13.该传动比等于该两构件的绝对瞬心与相对瞬心距离的反比。

14.平面机构力分析的方法：1静力分析：在不计惯性力的情况下，对机械进行的分析称为机构的静力分析。

使用于惯性力不大的低速机械。

2动态静力分析：将惯性力视为一般外力加于产生该惯性力的构件上，就可以将该结构视为处于静力平衡状态，仍采用静力学方法对其进行受力分析。

机械原理知识点整理机器：一种能变换或传递能量、物料和信息的机构的组合。

机构：用来传递和变换运动和力的可动装置。

机械：机器和机构的总称。

机械原理的研究对象：机械。

构件：机器中每一个独立的运动单元体。

运动副：由两构件直接接触而组成的可动的连接。

运动副元素：两构件能参加接触而构成运动副的表面。

高副：两构件通过单一点或者线接触而构成的运动副。

低副：两构件通过面接触而构成的运动副。

复合运动副：由三个或三个以上的构件在同一处构成运动副。

运动链：构件通过运动副的连接而构成可相对运动的系统。

闭式运动链（闭链）：组成运动链的各构件构成了首末封闭的系统。

开式运动链（开链）：组成运动链的各构件未构成首末封闭的系统。

* 平面运动链：组成运动链的各构件间相对运动为平面运动；* 空间运动链：组成运动链的各构件间相对运动为空间运动。

机构组成：在运动链中，将某一构件固定成为机架，则该运动链便成为了机构。

原动件（主动件）：机构中按给定的已经运动规律独立运动的构件；从动件：除了原动件以外的其余活动构件。

机构运动简图：根据机构的运动尺寸，按照一定的比例尺定出个运动副的位置，就可以用运动副及常用机构运动简图的代表符号和一般构件的表示方法将机构的运动传递情况表示出来。

绘制步骤：①首先定出原动件和执行构件；循着运动传递的路线搞清楚原动件的运动是怎样经过传动部分传递到执行构件的②选择多数构件的运动平面视为视图平面。

③根据机构的运动尺寸，定出各运动副之间的相对位置，然后用运动副的代表符号、常用机构运动简图符号和构件的表示方法将各部分画出。

）机构示意图：只是为了表面机械的机构状况，不按严格的比例来绘制简图。

机构的自由度：机构具有确定运动时所必须给定的独立运动参数的数目。

（要是机构具有确定的运动，则机构的原动件数目应等于机构的自由度的数目）机构自由度》1*欠驱机构（欠驱机械系统）：原动件数目少于机构自由度的机构或机械系统。

（遵循最小阻力定律，例如：机器人避障，欠驱机械手指，欠驱制动器，等。

绪论一、机器和机构机器和机构的区别：从功能上讲，机器能完成有用的机械功或完成能量形式的转换，机构不能。

二、构件和零件构件：组成机械的各个相对运动的实物称为构件，构件是机械中运动的单元体。

零件：机械中的制造单元体。

第一章 平面机构的自由度§1—1 平面机构的组成一、构件的自由度 构件的自由度是构件可能出现的独立运动。

二、约束与运动副这种使两构件直接接触并能产生一运动的联接，称为运动副。

根据组成运动副两构件之间的接触特性，运动副可分为低副和高副。

三、运动副及其分类1.低副两构件以面接触的运动副称为低副。

根据它们之间的相对运动是转动还是移动，运动副又可分为转动副和移动副。

平面机构中的低副引入两个约束，仅保留一个自由度。

2. 高副两构件以点或线接触的运动副成为高副。

§1—2 平面机构的自由度一、自由度公式 若机构的自由度，以F 表示，F ＝3n 二、计算平面机构的自由度应注意的事项1．复合铰链由K 个构件在一起组成复合绞链，实际上存在K-12．局部自由度3．虚约束三、构件系统具有确定的条件构件系统成为机构的充分必要条件为：构件系统的自由度必须大于零，且原动件的数目必须等于自由度数。

第二章 平面连杆机构§2—1 铰链四杆机构的基本型式铰链四杆机构共有三种基本型式：曲柄摇杆机构、双曲柄机构、双摇杆机构。

§2—2 平面四杆机构的基本特性一、铰链四杆机构存在曲柄条件（1） 满足最短杆＋最长杆≤其余两杆长度之和（2） 连架杆和机架必有一杆为最短杆（3）若满足杆长条件，则以最短杆为机架，为双曲柄机构；以最短杆的邻边为机架，为曲柄摇杆机构，以最短杆的对边为机架，为双摇杆机构。

二、急回特性从动件反回程速度比进程速度快。

这个性质称为机构的急回特性。

三、压力角和传动角压力角：作用在从动件上的驱动力P与该力作用点绝对速度υc之间所夹的锐角α称为压力角。

传动角：习惯用压力角α的余角γ来判断传力性能，γ称为传动角。

第二章平面机构的结构分析2.1机构的组成1．构件与零件构件：从运动的观点分析机械时，构件是参加运动的最小单元体。

构件可以是一个零件，也可以是由多个零件组成的刚性系统。

零件：从制造的观点分析机械时，零件是组成机械的最小单元体。

任何机械都由许多零件组合而成的。

2．运动副及其分类运动副：两构件直接接触所形成的可动联接。

运动副元素：两构件直接接触而构成运动副的点、线、面部分。

构件的自由度：构件所具有的独立运动的数目。

两个构件构成运动副后，构件的某些独立运动受到限制，这种限制称为约束。

约束：运动副对构件的独立运动所加的限制。

运动副每引入一个约束，构件就失去一个自由度。

运动副的分类：1)按运动副的接触形式分：低副：构件与构件之间为面接触，其接触部分的压强较低。

高副：构件与构件之间为点、线接触，其接触部分的压强较高。

2)按相对运动的形式分平面运动副：两构件之间的相对运动为平面运动。

空间运动副：两构件之间的相对运动为空间运动。

3)按运动副引入的约束数分类引入1个约束的运动副称为1级副，引入2个约束的运动副称为2级副，引入3个约束的运动副称为3级副，引入4个约束的运动副称为4级副，引入5个约束的运动副称为5级副。

4．按接触部分的几何形状分3．运动链运动链是指两个或两个以上的构件通过运动副联接而构成的系统。

闭式运动链（闭链）：运动链的各构件构成首末封闭的系统。

开式运动链（开链）：运动链的各构件未构成首末封闭的系统。

在运动链中，如果将某一个构件加以固定，而让另一个或几个构件按给定运动规律相对固定构件运动时，如果运动链中其余各构件都有确定的相对运动，则此运动链成为机构。

机构：具有确定运动的运动链。

机架：机构中固定不动的构件；原动件：按照给定运动规律独立运动的构件从动件：其余活动构件。

平面机构：组成机构的各构件的相对运动均在同一平面内或在相互平行的平面内。

空间机构：机构的各构件的相对运动不在同一平面内或平行的平面内。

2.2 运动简图机器是由机构组成，因此，在对现有机构进行分析，还是构思新机械的运动方案和对组成新机械的各种机构作进一步的运动及动力设计时，需要一种表示机构的简明图形——机构运动简图。

机械原理知识点一、1、组成机械系统的基本要素：机械零件和构件2、零件：机器中的制造单元．构件：机器中的独立运动单元．3、机构的组成要素：构件和运动副．4、机器定义：是执行机械运动的装置，可用来变换或传递能量、物料、信息.5、原动机：将其他形式能量变换为机械能的机器6、机器四个基本组成部分：动力部分．传动部分，控制部分．执行部分7、机构与机器的区别：①机构只是一个构件系统，而机器除构件系统之外，还包含电气液压等其他装置；②机构只用于传递运动和力，而机器除传递运动和力之外还应当具有变换或传递能量、物料、信息的功能8、运动副：这种使两构件直接接触并能产生一定相对运动的连接（联接）．9、低副：两构件通过面接触组成的运动副。

10、高副：两构件通过点或线接触组成的运动副。

11、进行机构结构分析时，按什么步马骤和原则来拆分杆组？如何确质杆组的级别？选择不同的原动件对物机的级别有无影响？答：拆分杆组原则：①从远离原动件的构件开始拆杆组，②先拆二级杆组，若不成，再拆三级杆组，③直至全部杆组拆出，只剩下原动件和机架为止．杆组级别确定：把最高级别的基本杆组定为机构的级制．影响：若原动件选取不同，则会获得不同级别的机械12、."杆"组"有何特点？对机构分析和综合有何实际意义？答：基本杆组：不可再分的自由度为零的运动连意义：选取不同的基本杆组，可设计出满足不同要求的机构．第一章（1）平面具有确定运动的条件：①机构自由度必须大于零②机构原动件数目必须等于机构百由度数目（2）机构的组成要素：构件，运动副。

（3）自由度计算F＝3n-2Pl-Phn:活动构件总数Pl:低副数Ph :高副数(4)复合较链：这种由3个或3个以上构件组成轴线重合的转动副。

(5)局部自由度（多余自由度）：不影响整个机构运动关系的个别构件所具有的独立自由度。

(6)虚约束（消极约束）：重复的约束对件构件间的相对运动不起独立限制作用的约束。

机械原理2-1 何谓构件？何谓运动副及运动副元素？如何分类の？（1）构件：机械中每个独⽴运动の单元体。

（2）运动副：由两构件直接接触⽽组成の可动连接。

运动副元素：两构件上能够参加接触⽽构成运动副の表⾯。

（3）分类⽅法：1、根据约束の数⽬分类为Ⅰ级副、Ⅱ级副、Ⅲ级副、Ⅳ级副、Ⅴ级副。

2、根据两构件の接触形式：分为低副、⾼副。

3、根据两构件の相对运动形式可分为：转动副、移动副、螺旋副、球⾯副等。

4、也可分为：平⾯运动副和空间运动副。

2-2 机构の运动简图有何⽤处？他能表⽰出原机构哪些⽅⾯の特征？答：1、机构运动简图可以表⽰机构の组成和运动传递情况，可进⾏运动分析，⽽且也可⽤来进⾏动⼒分析。

2、运动简图：可以正确の表达出机构の组成构件和构件间の连接运动副，即机构の组成形式。

2-3 机构具有确定运动の条件是什么?当机构の原动件数少于或多于机构の⾃由度时，机构の运动将发⽣什么情况？答：1、⾃由度与原动杆の数⽬相等。

2、当少时：机构の运动将不确定。

当多时：将导致机构中最薄弱の环节损坏。

3、少の我们称之为⽋驱机构：它遵循最⼩阻⼒定律，所以⼈们制造了很多⽋驱机构或装置，并增加机构の灵活性和⾃适性。

多の称之为冗驱机构：若各部分原动件の运动彼此协调，则各原动件将同⼼协⼒来驱动从动件，从⽽增⼤了传动の可靠性，减⼩尺⼨和重量，并利⽤克服机构处于某可异位形时受到の障碍。

2-6 在图2-20所⽰の机构中，在铰链C、B、D处，被连接の两构件上连接点の轨迹都是重合の，那么能说该机构有三个虚约束吗?为什么?答：不能，因为在铰链C、B、D中任何⼀处，被连接の两构件上连接点の轨迹重合是由于其他两处の作⽤，所以只能算⼀处。

2-8 为何要对平⾯⾼副机构进⾏“⾼副低代"?“⾼副低代”应满⾜の条件是什么?答：1、为使平⾯低副机构结构分析和运动分析の⽅法适⽤于所有平⾯机构，便于对含有⾼副の平⾯机构进⾏研究，要进⾏“⾼副低代”。

2、“⾼副低代”の条件：（1）代替前后机构の⾃由度不变。
