《物流装卸搬运设备》课件

绿色化
环保意识的提高促使物流装卸搬运设备向绿色化发展，采用节能、减排、降噪等环保技术。
02 常见物流装卸搬运设备
叉车
叉车是物流行业中常用的装卸搬运设备之一，主要用于货物的堆垛、搬运和装卸等作业。
叉车种类繁多，按结构可分为内燃叉车、电动叉车和仓储叉车等；按功能可分为平衡重式叉车、前移式叉车、侧面叉车等。
常见的物流装卸搬运设备包括传送带、升降平台、叉车等，这些设备能够快速、准确地完成货物的装卸和搬运工作，提高机场货站的运作效率。
机场货站的装卸搬运设备需要具备高效、准确、安全等特点，以确保航空货物的及时、准确运输。
铁路货场
铁路货场也是物流装卸搬运设备的重要应用场景之一，主要用于铁路货物的装
卸和搬运。
促进物流自动化
物流装卸搬运设备的应用能够推动物流自动化的发展，提高物流系统的智能化水平。
设备的发展趋势
智能化
专业化
随着技术的发展，物流装卸搬运设备正朝着智能化方向发展，具备自动识别、智能调度、自主导航等功能。
针对不同行业和货物的特点，物流装卸搬运设备正朝着专业化方向发展，满足特定需求。
常见的物流装卸搬运设备包括叉车、正面吊、龙门吊等，这些设备能够快速、高效地完成货物的装卸和搬运工作，提
高铁路货场的运作效率。
铁路货场的装卸搬运设备需要具备高效、稳定、安全等特点，以满足大量货物
的装卸和搬运需求。
仓库货场
仓库货场是物流装卸搬运设备的另一个应用场景，主要用于仓库内货物的装卸和搬运。
节能减排技术
推广节能减排技术，降低设备运行过程中的能耗和排放，提高设备的环保性能。
绿色材料
采用环保材料和可再生能源，减少对环境的负面影响，实现可持续发展。

物流技术堆垛机介绍(PPT35张)

名称水平运行速度起升速度货叉伸缩速度速度值（m/min)
25,31.5,40,50,63,80,100,125,160 6.3,8,10,12.5,16,20,25,31.5 5,6.3,8,10,12.5,16,20
物流技术
基本组成
巷道式堆垛机由升降机构、运行机构、货叉伸缩机构、机架以及电器部分组成。
物流技术
三、桥式堆垛机
桥式堆垛机具有起重机和叉车的双重结构特点，像起重机一样，具有桥架和回转小车。桥架在仓库上方运行，回转小车在桥架上运行。货架和仓库顶棚之间需要有一定的空间，保证桥架的正常运行。立柱可以回转，保证工作的灵活性。回转小车根据需要可以来回运行，因此桥式堆垛机可以服务于多条巷道。桥式堆垛机的堆垛和取货是通过取物装置在立柱上运行实现的，因为立柱高度的限制，桥式堆垛机的作业高度不能太高。桥式堆垛机主要适用于12米以下中等跨度的仓库，巷道的宽度较大，适于笨重和长大件物料的搬运和堆垛。
物流技术
物流技术
与巷道堆垛机相比，桥式堆垛机有以下缺点：自重很大，必须用比较坚固的建筑结构支撑
在仓库的顶部与货架之间要
有很大的净空
堆垛机的通道宽度大，作业
范围要受大梁的跨度限制
物流技术
四、无轨巷道堆垛机
无轨巷道堆垛机又称为高架叉车，是一种变形叉车。其机动性比巷道式堆垛机好。无轨巷道式堆垛机可分为上人式和不上人式两种，驾驶舱随门架同时上升称为上人式，优点是在任何高度都可以保持水平操作视线，保证最佳视野以提高操作安全性。同时由于操作者可以触及货架任何位置的货物，故可以同时用于拣货及盘点作业。
物流技术
特点
1. 整机结构高而窄。采用有轨巷道式堆垛机的高架仓库货架很高，而货架巷道非常狭窄，堆垛机的宽度一般只与所搬运的单元货物的宽度相等。 2. 结构的刚度和精度要求高。堆垛机的金属结构设计除需满足强度要求外，结构的静刚度、动刚度是一项非常重要的指标。制动时，机架顶端水平位移一般要求不超过 20mm，结构振动衰减时间要短。载货台在立柱上的升降导轨的不垂直度一般要求不超过3～5mm。

物流装卸搬运设备课件(PPT81张)

按日本JISD6801的定义：AGV是以电池为动力源的一种自动操纵行驶的工业车辆。自动导向车只有按物料搬运作业自动化、柔性化和准时化的要求，与自动导向系统、自动装卸系统、通讯系统、安全系统和管理系统等构成自动导向车系统(AGVS) 才能真正发挥作用。
轻型装卸搬运设备
自动导引搬运车AGV （Automated Guided Vehicle）
手动搬运车
手动搬运车是一种小型的搬运设备。它有像两个货叉似的插腿，搬运货物时，可以直接插入托盘底部，而且能够承载“C”形截面货叉，强度更高，更加持久耐用，货叉的最大载重为3t。手动托盘搬运车被广泛应用于仓库、商场、码头或工厂各工序间不需要堆垛的搬运作业。
手动搬运车
快速升起搬运车
剪式搬运车
根据美国物流协会定义，AGV 是指装备有电磁或光学导引装置，能够按照规定的导引路线行驶，具有小车运行和停车装置、安全保护装置以及具有各种移载功能的运输小车。我国国家标准《物流术语》中，对AGV的定义为：能够自动行驶到指定地点的无轨搬运车辆。对AGVS的定义为：是一种使车辆按照给定的路线自动运行到指定场所，完成物料搬运作业的系统。
嵌板手推车
平台手推车
手推车
轻型装卸搬运设备
升降平台车
升降平台车分为：手动升降平台车和电动升降平台车两种。手动升降平台车，采用手压或脚踏为动力，通过液压驱动使载重平台作升降运动。手动升降平台车可以调整货物作业时的高度差，很大程度上减轻工作人员的劳动强度。
手动平台车
电动平台车
轻型装卸搬运设备
前移式堆高车
轻型装卸搬运设备
牵引车和平板车
牵引车和平板车都是水平运输的主要工具。牵引车拖带载货平板车进行水平运输，一般都有内燃机驱动，基本构造与汽车相似，不同之处是牵引车结构紧凑、外形小巧。主要用于狭窄场所工作。平板车有载货平台，自身无法运动。需要用牵引车拖带。通常几辆平板车由一辆牵引车拖带进行搬运工作。

《物流设备介绍》课件

输送机
输送机是一种自动化装卸设备，能够快速、高效地将物品从一个位置运输到另一个位置。
自动化立体仓库
自动化立体仓库利用自动化设备和系统，实现物品的高密度存储和智能化管理。
装卸设备
1 转运设备
转运设备包括轨道小车和起重机，它们能够将货物从一个位置转移到另一个位置。
2 装卸机械
装卸机械包括装卸货机和汽车卸货机，能够快速、高效地完成装卸货物的工作。
《物流设备介绍》PPT课件
物流设备是指在物流过程中用于存储、运输和装卸物品的各类设备。本课件将介绍物流设备的概述、储运设备、装卸设备、运输设备、智能化物流设备、未来趋势以及物流设备对物流行业的影响。
概述
1 什么是物流设备
物流设备是指在物流过程中，用于存储、运输和装卸物品的各类设备。
2 物流设备的作用
结语
物流设备对于物流行业的影响
物流设备的发展和应用改变着物流行业的工作方式和效率，推动物流行业的发展。
物流设备的未来发展前景
随着经济的增长和物流需求的增加，物流设备将持续创新和发展，为物汽车是最常见的运输工具，适用于中短距离物流运输。
飞机
飞机是最快的物流运输工具，适用于长距离和紧急物流运输。
火车
火车是一种高效的大宗物流运输工具，适用于中长距离物流运输。
船舶
船舶是一种大容量的物流运输工具，适用于长距离和海运物流运输。
智能化物流设备
物流机器人
物流机器人利用人工智能技术，能够自主完成物流操作和管理任务。
网络智能仓储设备
网络智能仓储设备通过互联网和数据分析技术，提升仓储效率和管理水平。
物流云平台
物流云平台整合物流资源和信息，优化物流运作和协同管理。

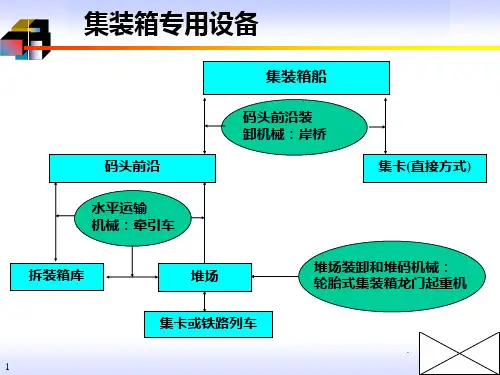

《集装箱专用设备》PPT课件

集装箱专用设备
集装箱船
码头前沿
码头前沿装卸机械：岸桥
集卡(直接方式)
水平运输机械：牵引车
拆装箱库
堆场
堆场装卸和堆码机械：轮胎式集装箱龙门起重机
集卡或铁路列车
. 1
5.4.1 集装箱装卸搬运设备
• 1. 集装箱前沿码头机械 • 一、岸边集装箱起重机(集装箱装卸桥简称岸桥) • 集装箱装卸船作业，适用于吞吐量较大的集装箱码头 • 二、多用途桥式起重机（多用途装卸桥） • 即可装卸集装箱，又可装卸重件、成组物品等，适用于
3）大车运行速度：属非工作机构，只用来调整作业位置，一般在 25～45m/min。
4）前大梁俯仰时间：属非作业性操作，主要在起业前后让船舶通
过，通常一个俯仰工作循环取8～12min.
.
19
9、生产率：单位时间内所能装卸的集装箱数量，单位为箱/h
10、轮压：包括最大工作轮压和最大非工作轮压
. 20
高，在我国港口使用不多 • 二、集装箱牵引车（拖挂车又称集卡） • 用于牵引集装箱底盘车的运输车辆。本身没有装货平台，
不能装载集装箱，通过连接器与底盘车连接，牵引底盘车运行 • 三、自动引导车（AGV） • 无人驾驶自动运输车
. 3
• 3.集装箱堆场作业机械 • 一、轨道式集装箱门式起重机 • 在堆场用于装卸、搬运堆码，在固定轨道行走，适用于
. 29
. 30
轮胎式龙门起重机的主要技术参数
◆起重量由额定起重量和吊具重量之和决定
◆跨距取决于跨下所需堆码的集装箱列数和底盘车的通道宽度。多
按6列集装箱和1条底盘车考虑，取23.5m ◆起升高度
指吊具底部至地面的垂直距离，取决于起重机下所堆放的集装箱层数和高度。一般按堆放四层，通过三层考虑取11— 13m

集装箱运输实务PPT培训课件

温度和湿度控制不当
有些货物对温度和湿度敏感，如果集装箱内的温度和湿度控制不当，会导致货物受损。因此，在运输过程中应保持适当的温度和湿度，确保货物的安全。
01
02
03
04
总结词
运输延误是集装箱运输中的常见问题，需要采取有效的措施来预防和应对。
合理规划运输路线
在安排运输路线时，应充分考虑路况、交通状况、天气等因素，选择最佳的运输路线，确保货物按时到达目的地。
集装箱运输经历了从无到有、从小到大、从单一到多元化的发展历程。
总结词
集装箱运输起源于20世纪50年代，最初是为了解决散装货物的运输问题而出现的。随着技术的不断进步和市场的不断扩大，集装箱运输逐渐发展成为一种高效、便捷的货物运输方式。如今，集装箱运输已经成为了全球货物运输的主要方式之一，广泛应用于海运、铁路、公路等领域。
总结词
集装箱运输具有提高效率、降低成本、减少损耗等优点，但也存在初期投资较大、灵活性较差等缺点。
详细描述
集装箱运输能够提高运输效率，降低物流成本，减少货损货差，方便货物的装卸和搬运，同时还有利于货物的跟踪和管理。但是，集装箱运输也存在一些缺点，如初期投资较大，灵活性较差，不适合小批量、多品种的货物运输等。
案例分析
CATALOGUE
06
案例总结：货物损坏是集装箱运输中常见的问题，应重视装卸和运输过程中的操作规范和包装要求，确保货物安全。
针对此案例，应调查装卸和运输过程中的操作是否符合规范，检查包装是否符合要求，并采取相应措施避免类似问题再次发生。
运输过程中货物损坏的原因可能包括：装卸操作不当、运输途中颠簸、包装不牢固等。
详细描述
集装箱的种类与规格
CATALOGUE
02
VS

物流设施与设备完整版课件全套ppt教程(最新)

工业秤商业秤特种秤
I级：特种天平，精密度≥1/100000 II级：高精度天平， 1/10000≤精密度＜ 1/100000
III级：中精度天平， 1/1000≤精密度＜1/10000
4
IV级：普通秤，1/100≤精密度＜1/1000
25／238
锦囊一：仓库设备的种类与作用
（4）养护检验设备
29／238
锦囊二：仓库设施基本设计要求
第二，关于墙体的问题。墙体是起着承重、围护和分隔等作用。还需要考虑保温、隔热、防潮等围护要求，以减少外部温湿度变化对库存物品的影响。
第三，关于屋顶的问题。对屋顶的一般要求是防水、保温隔热，并具有一定的防火性能，符合自重要轻、坚固耐用的要求等。
第四，关于门窗的问题。门窗要求具有防水、保温、防火、防盗等性能。
2. 黄埔
黄埔区位于广州市东部，东至东江，与东莞市麻涌镇相望；东北部与增城市新塘镇接壤；南临珠江，与番禺区相望；西与天河区东圃镇相连；北与白云区萝岗镇毗邻。华南第一大港--广州港（原名黄埔港）、广州经济技术开发区内有（西基码头、新港与新沙码冰）、广州保税区均在黄埔区内。
第一模块目录 3.仓库货物规划草图
要求不太高
要求比较高
强
差
范围广
范围比较窄，不宜存长和笨重的货物
普遍低
普遍高
低
高
16／238
技能训练任务二：出入仓库操作设施与设备
第一模块目录
任务二：
佳吉快运公司现从上海运来大米20吨，红辣椒1000公斤，人参30公斤，小麦粉80袋（每袋100斤）。佳吉快运公司想把货物存入到广州鼎盛物流有限公司的仓库，该公司的仓库的搬运设备主要有手推车和计量设备（普通电子秤）。你作为广州鼎盛物流有限公司仓库管理员，根据实际情况完成以下任务。

物料搬运、堆放与叉车使用安全PPT幻灯片课件

T16
L12
46
M20
安全规则 – 手拉式叉车
1. 持证上岗（上岗证）
2. 禁止超载
e
3. 出车前安全检查
a. 货叉与负重轮（通用） d
b. 蓄电池（T16/L12）
c
c. 刹车（T16/L12）
d. 前进/后退操作（T16/L12）
e. 喇叭（T16/L12）
f. 链条（L12） g. 门架（L12）
• 避免因物料搬运/装卸和厂内机动车辆操作不当导致的意外事故发生，减少与物料搬运/装卸和厂内机动车辆操作相关的人员伤害与财产损失
3
法律法规
《特种设备安全监察条例》
• 第三十八条锅炉、压力容器、电梯、起重机械、客运索道、大型游乐设施、场（厂）内专用机动车辆的作业人员及其相关管理人员（以下统称特种设备作业人员），应当按照国家有关规定经特种设备安全监督管理部门考核合格，取得国家统一格式的特种作业人员证书，方可从事相应的作业或者管理工作
63
安全规则
方向盘叉车安全要求
64
安全规则 – 方向盘叉车
现有方向盘叉车种类
E25/E15
E30S
65
安全规则 – 方向盘叉车
• 遵守堆码作业安全要求 • 遵守手拉式叉车作业安全要求
66
安全规则 – 方向盘叉车
1. 持证上岗（特种作业证）
67
安全规则 – 方向盘叉车
2. 出车前安全检查
a. 链条
人报告
4
法律法规
《 GB12330-1990，体力劳动搬运限值》
• 单次搬运重量，男性不超过15Kg，女性不超过10Kg
《仓库防火管理规则》
• 第三十九条库房内不准设置移动式照明灯具。照明灯具下方不准堆放物品，其垂直下方与储存物品水平间距离不得小于0.5米

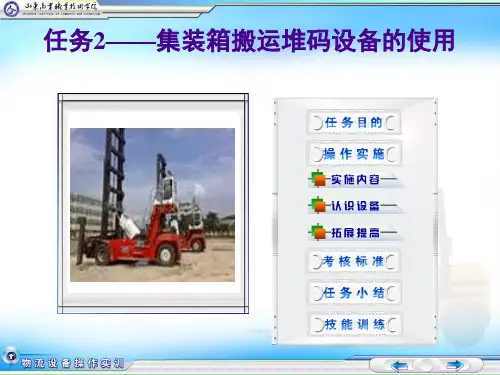

物流设备操作实务-任务2——集装箱搬运堆码设备的使用

3、正面吊
图2-2-16 各种正面吊
正面吊具有以下七个特点：
带载变幅和行走多层堆箱和跨箱作业吊具可伸缩和旋转多种保护装置具有点动功能
轮压低
吊钩作业
防倾覆保护，旋锁动作保护，高速保护，臂架最大仰角的限位保护，入档后再拉手制动，发动机即停止1
图2-2-17 正面吊七个特点
主要技术参数: （1）起重量。一般可达40t。（2）起升高度。一般堆4层。（3）工作幅度。要求能跨一 ~ 二排箱作业。（4）车身外形尺寸。能适应狭小场地条件，转弯半径为8m左右，最大轴距5.5m，车体长 7.5~8m，车宽3.5~4m。（5）工作速度。行走满载：10~20km/h 空载： 25km/h ；起升满载：24m/min 空载：12m/min 。
牵引车本身具有与普通牵引车相似的牵引、行驶和制运装置，按驾驶室形状不同分为长头式和平头式（如图2-2-24）。
图2-2-24 牵引车驾驶室形状
7. 集装箱挂车集装箱挂车：底盘车；平板车。根据拖挂方式不同，分成：半挂车；全挂车。
半挂车：集装箱半挂车是专门用于集装箱水平运输的设备；由集装箱牵引车和集装箱半挂车两部分组成；分公路用和堆场用两种；只限于港区内使用的半挂车的外形尺寸不受国家对车辆限界规定的限制。
2. 集装箱码头主要的堆码设备有轮胎式龙门起重机、轨道式龙门起重机、正面吊、集装箱叉车、空集装箱叉车、跨运车等。
1、龙门起重机（Transfer Crane）龙门起重机又称集装箱场地装卸桥，简称龙门吊、场桥，是一种在集装箱场地上进行集装箱搬运、堆码和车辆装卸的设备。龙门吊系统在荷兰阿姆斯特丹港最先采用。龙门起重机有轮胎式（又称无轨龙门吊或轮胎龙门吊）和轨道式（又称有轨龙门吊或轨道龙门吊）两种形式。

任务2——集装箱搬运堆码设备的使用

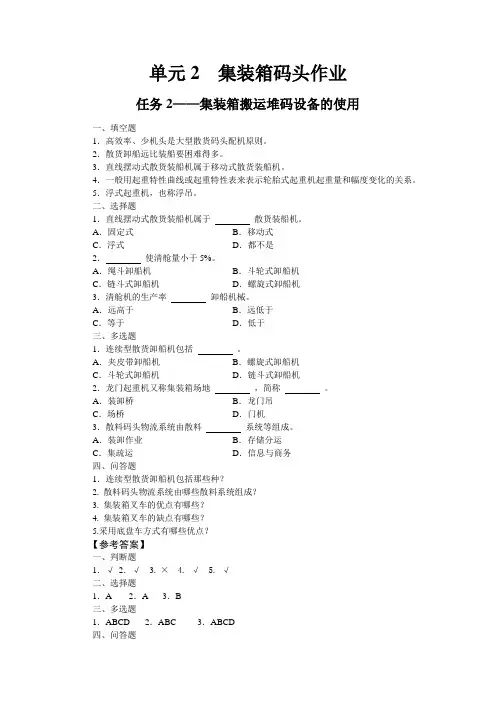

单元2 集装箱码头作业任务2——集装箱搬运堆码设备的使用一、填空题1．高效率、少机头是大型散货码头配机原则。

2．散货卸船远比装船要困难得多。

3．直线摆动式散货装船机属于移动式散货装船机。

4．一般用起重特性曲线或起重特性表来表示轮胎式起重机起重量和幅度变化的关系。

5．浮式起重机，也称浮吊。

二、选择题1．直线摆动式散货装船机属于散货装船机。

A．固定式B．移动式C．浮式D．都不是2．使清舱量小于5%。

A．绳斗卸船机B．斗轮式卸船机C．链斗式卸船机D．螺旋式卸船机3．清舱机的生产率卸船机械。

A．远高于B．远低于C．等于D．低于三、多选题1．连续型散货卸船机包括。

A．夹皮带卸船机B．螺旋式卸船机C．斗轮式卸船机D．链斗式卸船机2．龙门起重机又称集装箱场地，简称。

A．装卸桥B．龙门吊C．场桥D．门机3．散料码头物流系统由散料系统等组成。

A．装卸作业B．存储分运C．集疏运D．信息与商务四、问答题1．连续型散货卸船机包括那些种？2. 散料码头物流系统由哪些散料系统组成？3. 集装箱叉车的优点有哪些？4. 集装箱叉车的缺点有哪些？5.采用底盘车方式有哪些优点？【参考答案】一、判断题1．√2．√ 3. × 4. √ 5. √二、选择题1．A 2．A 3．B三、多选题1．ABCD 2．ABC 3．ABCD四、问答题1. 夹皮带卸船机、螺旋式卸船机、斗轮式卸船机、链斗式卸船机2. 装卸作业、存储分运、集疏运、信息与商务3. 机动灵活，适应性强；初始投资少；桥吊作业时不需对位，可提高桥吊的作业速度4.机械完好率低，维修费用高；叉车作业需对位，影响速度；侧面叉车司机视野差，破箱率高；满载时轮压较大，对道路要求高；占用通道需14m（侧面叉车通道宽度约4m），只能两列堆放，堆场面积利用率低5. 采用底盘车方式有如下优点：除铁路换装作业（一般用轮胎式龙门起重机）外，码头上所有作业只使用结构简单的底盘车就足够了；作业环节少，搬运方便，集装箱破损率小；机动性好，适于门到门；集装箱底盘车轮压小，对场地承载能力要求低，可以降低集装箱码头堆场的原始投资；场地上不需要配置复杂昂贵的装卸设备；装卸作业时，码头上不需要有作业人员协助技术管理水平要求低；堆场的位置不会影响集装箱船的装卸效率。

集装箱装卸搬运设备共41页PPT

集装箱装卸搬运设备
16、自己选择的路、跪着也要把它走完。 17、一般情况下)不想三年以后的事，只想现在的事。现在有成就，以后才能更辉煌。
18、敢于向黑暗宣战的人，心里必须充满光明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的人只能引为烧身，只有真正勇敢的人才能所向披靡。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。—ห้องสมุดไป่ตู้迈克尔·F·斯特利

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

叉车搬运集装箱可以采用以下两种方式： ①吊运方式，即采用顶部起吊的专用吊具吊运集装箱（如图2-2-9）；
②叉运方式，即利用集装箱底部的叉孔用
货叉起运，这种方式主要搬运20ft的集装箱或
空箱（如图2-2-10）。
图2-2-9 吊运式集装箱叉车
图2-2-10侧叉式集装箱叉车
叉车按照功能分为重箱叉车、空箱叉车和箱内作业叉车（如图2-2-11）（主要用于集装箱的装、拆箱作业，均采用1.5～3t的低臂架小型叉车）。
1、龙门起重机（Transfer Crane）
龙门起重机又称集装箱场地装卸桥，简称龙
门吊、场桥，是一种在集装箱场地上进行集装箱
搬运、堆码和车辆装卸的设备。龙门吊系统在荷
兰阿姆斯特丹港最先采用。龙门起重机有轮胎式
（又称无轨龙门吊或轮胎龙门吊）和轨道式（又
称有轨龙门吊或轨道龙门吊）两种形式。
（1）轮胎式龙门起重机（如图2-2-1）。轮胎式龙门起重机主要用于堆场装卸底盘车和进行堆取箱作业，由龙门架、动力传动系统、起升机构、大车运行机构、小车运行机构及伸缩式吊具等组成，各部件采用法兰螺栓连接。
④基距。指轮胎式集装箱龙门起重机两片门框主柱中心线之间的距离。在6列箱1条道的情况下，基距通常为6.4m 。大车运行速度满载时25m/min，空载时 120m/min，自重120t左右，最大轮压25t。额定生产率一般在15～17TEU/h。轮胎式龙门起重机的主要特点是设备简单可靠，对工人技术水平要求低，场地利用率比较高，在我国使用相当普遍。但机械本身自重大，轮压较大，要求特殊修建的转向点和转移道路，造价高，轮胎易磨损，维修较复杂，一般不能带箱行走。
图2-2-11 箱内作业叉车
（1）重箱叉车（如图2-2-12、图2-2-13）重箱叉车安装顶部起升框架，可对20英尺或40英尺的集装箱进行顶部起吊。
图2-2-12 重箱叉车（40 t）
图2-2-13重箱叉车
（2）空箱叉车（如图2-2-14、图2-2-15）空箱叉车是专门为空集装箱在港口进行周转、运输、堆垛而设计的专门设备，又名堆高机，与叉
底盘车车道可布置在中间或两边（如图2-22）。通道安排在中间有如下优点：小车行走距离合理，操作视线较好，找箱较容易，装卸效率高。
图2-2-2 底盘车车道的布置
③起升高度。指吊具底部至地面的垂直距离。如按堆4过3，起升高度为常取12m（如图 2-2-3）。
图2-2-3 轮胎式集装箱龙门起重机起升高度
根据堆场作业工艺，采用无悬臂、单悬臂和双悬臂机型（如图2-2-6、图2-2-7和图2-2-8）。
图2-2-6 无悬臂龙门起重机
图2-2-7 单悬臂龙门起重机
图2-2-8 双悬臂龙门起重机
轨道式龙门起重机除具有轮胎式龙门起重机同样的优点外，还有机械由电力驱动，节省了能源，确定机械作业位置的能力较强、跨度大，堆层高（一般可堆5～6层）；结构简单，操作维修方便；易实现单机的自动化控制。缺点是：沿着场地上铺设的轨道行走，机动性差，作业范围受限制；大跨距对金属结构要求高，自身重量大；作业时间延长；翻箱作业多，单机效率低，有时轨道变形会影响运行。它是自动化集装箱码头比较理想的一种设备，适用于堆场面积有限和吞吐量较大的集装箱专用码头。
集装箱叉车的特点是：
优点机动灵活，适应性强；初始投资少；桥吊作业时不需对位，可提高桥吊的作业速度缺点
表2-2-1集装箱叉车的特点
机械完好率低，维修费用高；叉车作业需对位，影响速度；侧面叉车司机视野差，破箱率高；满载时轮压较大，对道路要求高；占用通道需14m，只能两列堆放，堆场面积利用率低
车相比，其具有机动性强、稳定性好、堆码层数高
等优点。
空箱叉车起重量一般为5吨，同时具备顶部起
升、侧面起升的功能，也可用货叉插入叉槽举升，
（2）轨道式龙门起重机（如图2-2-4、图2-2-5）。
图2-2-4 轨道式龙门起重机
图2-2-5 轨道式龙门起重机外型示意图
轨道式龙门起重机是集装箱码头堆场上进行装卸、搬运和堆垛作业的一种专用设备，由主梁、刚性和柔性门腿、运行小车、起升机构、大车运行机构、电气系统、操作驾驶室等组成。一般比轮胎式龙门起重机的跨度大，堆垛层数多。我国最大的轨道式龙门起重机，横向可跨19列集装箱和4条车道，可堆六层高，前后伸臂均为 16m，大车运行速度100m/min，额定生产率22～ 27TEU/h，自重500t左右，能够充分利用堆场面积，提高堆存能力，还可以进行汽车和火车的装卸作业。
任务2——集装箱搬运堆码设备的使用
学会集装箱搬运堆码设备的操作。
1. 集装箱码头搬运设备主要有集装箱牵引车、
集装箱挂车、底盘车、跨运车、轨道式龙门起重机、正面吊、集装箱叉车、正面吊等； 2. 集装箱码头主要的堆码设备有轮胎式龙门起重机、轨道式龙门起重机、正面吊、集装箱叉车、
空集装箱叉车、跨运车等。
图2-2-1 轮胎式龙门起重机
Байду номын сангаас
码头前沿采用岸边集装箱装卸桥承担船舶的装卸作业，轮胎式龙门起重机承担码头堆场的装卸和堆码作业。轮胎式龙门起重机系统适用于陆地面积较小、吞吐量较大的码头。轮胎式龙门起重机的主要技术参数： ①起重量。指额定起重量和吊具的重量，一般取 40.5t。 ②跨距。是指两侧行走轮中心线之间的距离，其大小取决于所需跨越的集装箱列数和底盘车的通道宽度。通常标准的轮胎式龙门起重机横向可跨6列集装箱和一条底盘车通道，跨距一般为23.5m。
2、集装箱叉车
集装箱叉车又称叉式装卸车，主要用于集装
箱的装卸、堆垛和短距离的搬运作业。
使用集装箱叉车时，其性能应符合以下作业需要： ①起重量与各种箱型的最大总重量一致，起升高度应符合堆垛层数的需要； ②负荷中心（货叉前壁至货物重心之间的距离）取集装箱宽度的1/2，即1220mm； ③除采用标准货叉外，还有顶部起吊和侧面起吊的专用属具；为能对准集装箱，货叉和货架具有侧移的功能； ④为改善司机的视线，集装箱叉车司机室的位置升高，并设在车体的一侧。
