39 阴极保护远传监控系统在城镇燃气管线上的应用(付山林)

城镇燃气阴极保护标准以下是对城镇燃气阴极保护标准的详细介绍：一、概述城镇燃气阴极保护是一种用于防止地下燃气管道腐蚀的电化学保护技术。

其基本原理是通过对燃气管道施加阴极电流，使管道成为原电池的阴极，从而防止金属腐蚀的发生。

这种保护方法可以有效延长燃气管道的使用寿命，确保燃气的安全供应。

二、标准范围城镇燃气阴极保护标准适用于城镇燃气管网的阴极保护设计和施工，包括燃气输配管网、调压站、阀门井等设施。

标准规定了阴极保护系统的设计、施工、检测和维护等方面的技术要求，以确保燃气管道的安全运行。

三、标准主要内容1. 设计和施工要求：标准规定了阴极保护系统的设计原则和施工要求，包括对管道腐蚀状况的评估、阴极保护方案的制定、材料的选择和施工工艺等。

要求设计者根据实际情况选择合适的阴极保护方案，确保施工质量。

2. 检测和维护要求：标准规定了阴极保护系统的检测和维护要求，包括对管道电位的测量、电流密度的检测、阳极材料的检查和维护等。

要求检测和维护人员具备相应的专业知识和技能，及时发现和处理问题，确保阴极保护系统的正常运行。

3. 安全要求：标准规定了阴极保护系统的安全要求，包括对电流大小的控制、阳极材料的选型和安装、电缆的连接和绝缘等。

要求相关人员遵守安全操作规程，确保人身安全和设备安全。

4. 验收要求：标准规定了阴极保护系统的验收要求，包括对管道电位测量、电流密度检测、阳极材料检查等方面的验收。

要求验收人员具备相应的专业知识和技能，确保阴极保护系统的质量和效果达到预期要求。

四、应用实例在某市燃气公司的燃气管网中，由于部分管道处于腐蚀环境，公司采用了阴极保护技术对其进行保护。

在设计阶段，技术人员对管道进行了腐蚀状况评估，选择了合适的阴极保护方案，并选择了高质量的材料和施工队伍。

在施工过程中，技术人员对施工进行了严格的监督和检查，确保施工质量符合要求。

在运行阶段，公司定期对阴极保护系统进行检测和维护，及时发现和处理问题，确保系统的正常运行。

我国城镇燃气管道自上世纪80年代开始建设，目前已经达到10万公里以上的规模。

随着城镇燃气地下管网的迅速发展，钢质管道的腐蚀与防护问题也日益突出。

为了延长埋地钢质管道的使用寿命，确保燃气安全生产、输送和使用，保护人民的生命和财产安全，我国GB/T21448-2008《埋地钢质管道阴极保护技术规范》和CJJ 95-2003 《城镇燃气埋地钢质管道腐蚀控制技术规程》标准明确规定：（1）所有新建钢质管道必须采用防腐层辅以阴极保护的腐蚀控制系统，管道运行期间阴极保护不应间断；（2）已建带有防腐层的管道应逐步追加阴极保护。

2. 阴极保护技术介绍阴极保护就是对其被保护的金属施加一定的阴极电流，使其产生阴极极化，当金属的电位负于某一电位值时，腐蚀的阳极溶解过程就会得到有效的抑制。

根据其提供阴极电流的方式不同，可分为牺牲阳极法和外加电流法两种。

前者是将一种电位更负的金属或合金与被保护金属结构物电性连接，通过电负性金属或合金的不断消耗溶解，向被保护物提供保护电流，使金属结构物获得保护。

后者是将外部交流电转变成低压直流电，通过辅助阳极将保护电流传递给被保护的金属结构物，从而使腐蚀得到抑制。

2.1强制电流法和牺牲阳极法的特点强制电流阴极保护法和牺牲阳极阴极保护法两种方法各有优缺点，但可靠性是一致的，在选择上应针对具体情况下扬长避短，使其充分发挥作用。

强制电流阴极保护主要适用于郊区等地下管网单一地区的燃气主管道或城镇燃气环网。

其优点是输出电流大而且可调，不受土壤电阻率限制，保护半径较大；系统运行寿命长，保护效果好；保护系统输出电流的变化可反映出管道涂层的性能改变。

其缺点是需设专人维护管理，要求有外部电源长期供电，易产生屏蔽和干扰，特别是地下金属构筑物较复杂的地牺牲阳极阴极保护主要适用于人口稠密地区和城镇内各种压力级制燃气管道。

其优点是不需外加电源，施工方便，不需进行经常性专门管理，不会生屏蔽，对其他构筑物也不会产生干扰，保护电流分布均匀、利用率高。

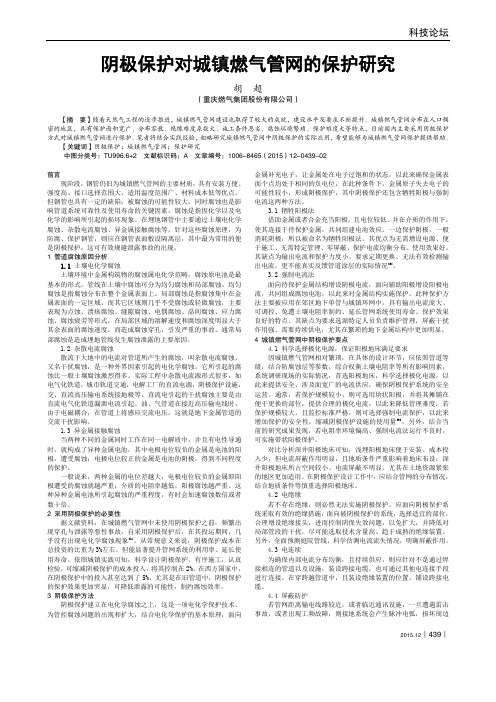

科技论坛2015.12︱439︱阴极保护对城镇燃气管网的保护研究胡 超（重庆燃气集团股份有限公司）【摘 要】随着天然气工程的逐步推进，城镇燃气管网建设也取得了较大的成就，建设水平及要求不断提升。

城镇燃气管网分布在人口稠密的地区，具有保护面积宽广、分布零散、绝缘难度系数大、施工条件恶劣、腐蚀环境繁琐、保护难度大等特点，目前国内主要采用阴极保护方式对城镇燃气管网进行保护。

笔者将结合实践经验，粗略研究城镇燃气管网中阴极保护的实际应用，希望能够为城镇燃气管网保护提供帮助。

【关键词】阴极保护；城镇燃气管网；保护研究中图分类号：TU996.6+2 文献标识码：A 文章编号：1006-8465（2015）12-0439-02前言现阶段，钢管仍旧为城镇燃气管网的主要材质，具有安装方便、强度高、接口选择范围大、适用温度范围广、材料成本低等优点。

但钢管也具有一定的缺陷，被腐蚀的可能性较大，同时腐蚀也是影响管道系统可靠性及使用寿命的关键因素。

腐蚀是指因化学以及电化学的影响所引起的损坏现象。

在埋地钢管中主要通过土壤电化学腐蚀、杂散电流腐蚀、异金属接触腐蚀等，针对这些腐蚀原理，为防腐、保护钢管，则应在钢管表面敷设隔离层，其中最为常用的便是阴极保护，这可有效规避泄露事故的出现。

1 管道腐蚀原因分析1.1 土壤电化学腐蚀土壤环境中金属构筑物的腐蚀属电化学范畴，腐蚀原电池是最基本的形式。

管线在土壤中腐蚀可分为均匀腐蚀和局部腐蚀。

均匀腐蚀是指腐蚀分布在整个金属表面上。

局部腐蚀是指腐蚀集中在金属表面的一定区域，而其它区域则几乎不受腐蚀或轻微腐蚀，主要表现为点蚀、溃疡腐蚀、缝隙腐蚀、电偶腐蚀、晶间腐蚀、应力腐蚀、腐蚀疲劳等形式，在局部区域的溶解速度和腐蚀深度明显大于其余表面的腐蚀速度，而造成腐蚀穿孔，引发严重的事故，通常局部腐蚀是造成埋地管线发生腐蚀泄露的主要原因。

1.2 杂散电流腐蚀散流于大地中的电流对管道所产生的腐蚀，叫杂散电流腐蚀，又名干扰腐蚀，是一种外界因素引起的电化学腐蚀。

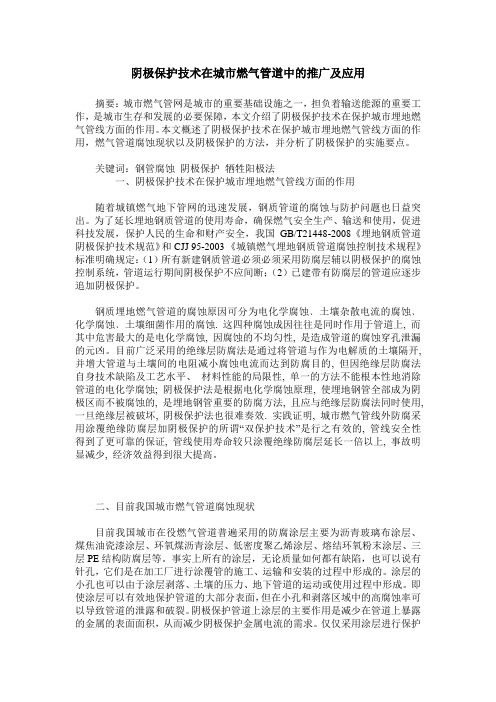

阴极保护技术在城市燃气管道中的推广及应用摘要：城市燃气管网是城市的重要基础设施之一，担负着输送能源的重要工作，是城市生存和发展的必要保障，本文介绍了阴极保护技术在保护城市埋地燃气管线方面的作用。

本文概述了阴极保护技术在保护城市埋地燃气管线方面的作用，燃气管道腐蚀现状以及阴极保护的方法，并分析了阴极保护的实施要点。

关键词：钢管腐蚀阴极保护牺牲阳极法一、阴极保护技术在保护城市埋地燃气管线方面的作用随着城镇燃气地下管网的迅速发展，钢质管道的腐蚀与防护问题也日益突出。

为了延长埋地钢质管道的使用寿命，确保燃气安全生产、输送和使用，促进科技发展，保护人民的生命和财产安全，我国GB/T21448-2008《埋地钢质管道阴极保护技术规范》和CJJ 95-2003 《城镇燃气埋地钢质管道腐蚀控制技术规程》标准明确规定：（1）所有新建钢质管道必须必须采用防腐层辅以阴极保护的腐蚀控制系统，管道运行期间阴极保护不应间断；（2）已建带有防腐层的管道应逐步追加阴极保护。

钢质埋地燃气管道的腐蚀原因可分为电化学腐蚀﹑土壤杂散电流的腐蚀﹑化学腐蚀﹑土壤细菌作用的腐蚀. 这四种腐蚀成因往往是同时作用于管道上, 而其中危害最大的是电化学腐蚀, 因腐蚀的不均匀性, 是造成管道的腐蚀穿孔泄漏的元凶。

目前广泛采用的绝缘层防腐法是通过将管道与作为电解质的土壤隔开, 并增大管道与土壤间的电阻减小腐蚀电流而达到防腐目的, 但因绝缘层防腐法自身技术缺陷及工艺水平、材料性能的局限性, 单一的方法不能根本性地消除管道的电化学腐蚀; 阴极保护法是根据电化学腐蚀原理, 使埋地钢管全部成为阴极区而不被腐蚀的, 是埋地钢管重要的防腐方法, 且应与绝缘层防腐法同时使用, 一旦绝缘层被破坏, 阴极保护法也很难奏效. 实践证明, 城市燃气管线外防腐采用涂覆绝缘防腐层加阴极保护的所谓“双保护技术”是行之有效的, 管线安全性得到了更可靠的保证, 管线使用寿命较只涂覆绝缘防腐层延长一倍以上, 事故明显减少, 经济效益得到很大提高。

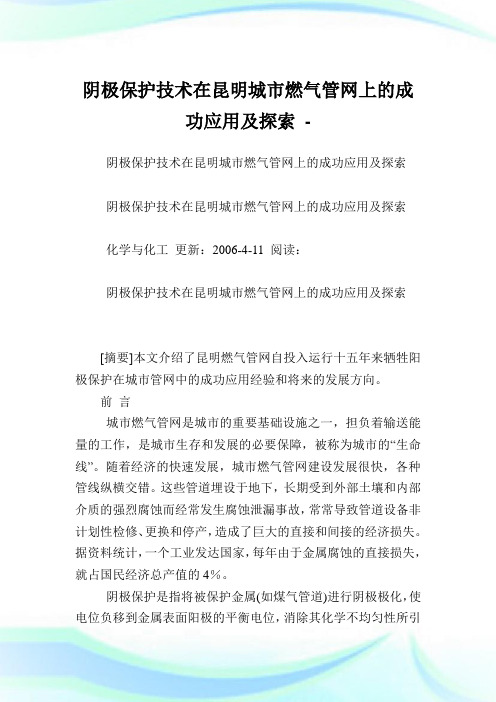

阴极保护技术在昆明城市燃气管网上的成功应用及探索-阴极保护技术在昆明城市燃气管网上的成功应用及探索阴极保护技术在昆明城市燃气管网上的成功应用及探索化学与化工更新：2006-4-11 阅读：阴极保护技术在昆明城市燃气管网上的成功应用及探索[摘要]本文介绍了昆明燃气管网自投入运行十五年来牺牲阳极保护在城市管网中的成功应用经验和将来的发展方向。

前言城市燃气管网是城市的重要基础设施之一，担负着输送能量的工作，是城市生存和发展的必要保障，被称为城市的“生命线”。

随着经济的快速发展，城市燃气管网建设发展很快，各种管线纵横交错。

这些管道埋设于地下，长期受到外部土壤和内部介质的强烈腐蚀而经常发生腐蚀泄漏事故，常常导致管道设备非计划性检修、更换和停产，造成了巨大的直接和间接的经济损失。

据资料统计，一个工业发达国家，每年由于金属腐蚀的直接损失，就占国民经济总产值的4％。

阴极保护是指将被保护金属(如煤气管道)进行阴极极化，使电位负移到金属表面阳极的平衡电位，消除其化学不均匀性所引起的腐蚀电池，使金属免遭环境介质(如土壤)的腐蚀。

即用辅助阳极或牺牲阳极材料的腐蚀来代替被保护管道、设备的腐蚀。

从而达到延长被保护管道的使用寿命，提高其安全性和经济性的目的。

经实践证明这是一项投资少，其经济和社会效益明显的技术。

阴极保护技术发源于160多年前，70年代初阴极保护技术日趋完善，成为欧、美、日等国的(联帮)法规标准。

我国早期的部颁标准SYJ7-84就已规定油、气管道必须采用阴极保护。

从环境保护和根据中华人民共和国石油天然气行业标准SY／T系列规范均要求，对油、气管道建设均须实施阴极保护。

概述阴极保护分为外加电流保护和牺牲阳极保护两种方式，目前昆明市煤气输配管网系统除在昆明焦化厂至昆明城区l号17.9KMφ630中压主干管采用外加电流阴极保护外，二号主干管和其余城区管网均普遍采用牺牲阳极保护。

因其施工方便，可靠性高，投资少。

一般阴极保护系统投资只占管网总投资的3-5％。

煤气与热力GAS & HEAT第39卷第9期2019年9月Vol. 39 No. 9Sep. 2019强制电流阴极保护远程监测系统沈立龙（马鞍山港华燃气有限公司，安徽马鞍山234000）摘 要：介绍强制电流阴极保护远程监测系统（简称远程监测系统）的设备安装方式、采集对象、系统流程，将人工抄录数据作为基础,分析远程监测系统监测数据（简称监测数据）的有效性。

远程监测系统的设备安装方式可采用地面安装、地下安装。

远程监测装置主要由监测装置、发 射接收装置&自带锂电池、SIM 卡）组成，可以实现保护电位的自动采集和发送，以及接收由监控中 心发送来的高低电位报警限值。

通过接线盒等装置，还可实现对保护电位的人工抄录。

监测数据与人工抄录数据的相对误差范围为-0.91% ~1 关键词：强制电流阴极保护；远程监测； 中图分类号：TU996.6文献标志码：B 1杂散电流的存在,对燃气管网阴极保护系统的正常运行提出了更高的要求。

判别阴极保护系统是否正常运行的依据是采用人工间歇测量的相关参数，但测量周期较长且数据不连续，不易及时发现问题。

本文针对人工抄录存在的问题,提出强制电流阴极保护远程监测系统,对相关 行 $22.1设备安装方式及采集对象强制电流阴极保护远程监测系统（ 远程监测系统）的本地设 强制电流阴极保护装、远程监测分，可采用地面安装、安，采用地面安装时的设备安装方式见图1，中未出电源$1可，除了 极 等需要埋于地下的装置外， 、电、远程监测 ：安装在地面的不，电不 管桩从面的不 $ 面安装不 的是，采用 安 时，、电 、远程监测安 监测 $ 面安安 的现分别见图2、3$不行理，不77%，监测数据精度理想。

保护电位文章编号：1000 -4416（2019）09 -0A33 -03面 及监测 面 燃气设$远程监测装置主要由监测、发（ 电、SIM 卡） ，可现保护电位（管电 ）的 采 发 ， 及 监 中发 的高 电 $ 等 ，可 现对保护电 的人工抄录$ 远程监测 现安装方便，操作-20 ~ 50 6,防护等级别为*68$远程监测对数据的采可根据用户需要进行设定，通常的采集时间间 15min $2.2远程监测系统流程远程监测系统主要 本 设 、 网、等 分 ， 系统流程见 4$ 远程监测 采的保护电位数据经GPRS 网，监控中设置网关 、数据处理 、数据 ［务，对数据进行数据处理存。

阴极保护技术在城市燃气管道的应用探讨作者：陈川来源：《科学与财富》2020年第35期摘要：对于城市燃气管道来说，它是属于城市基础设施的，同时也是城市发展中非常重要的内容。

而阴极保护技术是一项非常成熟的防腐蚀措施，主要的作用机制是通过外加手段的应用，使电解质中被保护的金属表面都能够成为阴极，以此来降低腐蚀的发生。

阴极保护技术对提高城市燃气管道的使用寿命和安全来说，有着非常重要的意义。

基于此，本文就针对阴极保护技术在城市燃气管道中的应用进行了简单的分析和研究。

关键词：阴极保护技术;城市燃气管道;应用分析在新时期下，随着城市化的建设和发展，也给我国的城市燃气管道带来了很大的发展。

城市燃气管道在建设和发展的过程中，安全是最重要的，直接影响到人们的日常生活和城市基础设施的正常运行。

但是就目前的城市燃气管道来说，还是存在很多问题的，主要就体现在管道的腐蚀问题上。

而阴极保护技术的出现就能对城市燃气管道的腐蚀性进行很好控制，所以说，在进行城市燃气管道建设的时候，一定要将阴极保护技术给推广和应用起来，有效的降低腐蚀、泄露、穿孔等问题的发生。

一、阴极保护技术在城市燃气管道中的必要性和可行性（一）必要性分析在新时期下，随着能源的减少和环保意识的增强，燃气的出现将会替代传统的燃料，燃气具有能量高、污染少等特点，得到了广泛推广和应用。

虽然燃气具有很大的优势和特点，但是也会存在一些缺点。

它最大的问题就是运输问题。

我们都知道，燃气是一种气体，想要对燃气进行运输，最好的办法就是通过管道运输，而管道的制作材料一般都具有一定的腐蚀性，所以一旦管道出现腐蚀，就会造成燃气泄漏，不但给人们的生活带来了很大的影响，甚至还会影响到城市的基础设施，更重要的是，还造成了社会资源浪费的情况。

除此之外，燃气还有最大的一个特点，就是具有可燃性，一旦燃气泄漏的地方发生爆炸，将会给人们的生命和财产带来非常大的安全威胁。

因此，燃气的运输问题是我们目前面临最大的问题。

67钢质管道由于其材料强度过关，在我国的天然气管道的铺设中占据绝大数比例，但是由于其材质本身属于钢制材料，容易受到来自于土壤层的电化学腐蚀。

时间长了之后，会造成管壁变薄，随时有可能漏出的危险，严重影响了天然气的输送安全。

因此本文针对在电化学腐蚀中常常出现的各种问题，并并结合现场的施工区域和土壤环境，讨论了设计、施工以及后期维护中存在的各种问题，并提出合理的解决方案。

有力的保障了阴极保护设备、恒电位仪的安全，提升了钢质管道的使用寿命。

一、防钢质埋地天然气管道防腐工作的简单概述天然气管道在设计过程中，为了能够获得较为良好保护，采用的是钢制管道埋地方式进行运输。

主要因为其他材质的管道，容易受到本身强度的限制，容易遭受毁坏。

钢制管道虽然整体强度过关，但是由于其属于金属结构，容易受到地下的电化学腐蚀，如土壤的酸性腐蚀，以及散杂的电流腐蚀。

对钢制天然气管道的强度造成影响，甚至出现漏气等现象。

因此研究钢质埋地天然气管道防腐问题上，需要投入大量的人力和物力，保护管道的安全。

而阴极保护则可以对输气管道起到一定的保护作用。

二、钢质埋地天然气管道发生腐蚀的原因分析由于金属管道长期处于地下环境，其中在一些特殊环境下，如微观的金相结构他们会产生电池腐蚀效应，速率十分缓慢，腐蚀均匀。

对于一般来讲也分为微观点出腐蚀和宏观电池腐蚀。

其中微观电池腐蚀可以通过对管壁加厚的方式解决相关问题。

而宏观电池腐蚀则主要发生在较长距离金属管道上，周围环境并不保持一致，而是由于土壤环境的不同出现了电位差，一般在湿润土壤中腐蚀越严重，这主要是因为潮湿突然中的电阻小，更加容易发生电子转移。

此类腐蚀会对管道产生十分不利的影响，造成金属穿管。

另外，土壤中的微生物也会在潮湿的环境下，代谢化学废物，也参与到对管道的腐蚀中去，为管道防腐工作带来了的一定的难度。

三、阴极保护在防钢质埋地天然气管道防腐上的应用阴极保护属于电化学防腐技术，该保护方案能够有效减缓管道的腐蚀，也能对点蚀等，晶间腐蚀等有着很好的保护作用。

阴极保护在城市管道保护中的应用摘要：本文从城市管道面临的问题及相应的一些保护措施入手，阐述了阴极保护的原理及分类，对牺牲阳极法与外加电流法进行了详细讲解，并讲解了二者在城市管道保护中的应用与区别。

关键词：城镇管道腐蚀管道保护阴极保护一、概述城市管道是每一个城市的重要基础设施，也是整个城市的发展命脉。

近年来随着城市化进程的不断推进，城市保障基础设施建设随之大量的增加，水利、燃气等基础设施管道也伴随城市的发展而不断延伸，因此对这些埋地管道的保护对于保障公众的人身与财产安全非常重要。

而且，我国城镇输配管道进入老化阶段，事故频发，严重威胁到国民的人身安全及财产安全。

这些事故的发生大部分是由于管道常年埋于地下而经受腐蚀等内在原因。

对易腐蚀的钢管的保护日趋重要。

二、我国城市管道存在的问题及保护措施1.城市管道中存在的问题我国城市管道具有种类繁多、隐蔽性强、管理复杂等特点。

正是由于这些特点，造成了城市管道在保护方面存在了各种各样的问题与难点。

城市管道主要有污水管道、自来水管道、热力管道、燃气管道、排水管道、电力管道等，数目的庞大，造成了城市管道泄漏的危险性极大，而且一旦破坏将严重影响市民的生活。

在管理复杂方面，各种市政管道都分属于不同的管理部门，不同部门交流欠缺，造成城市管道管理复杂。

在隐蔽性方面，城市管道几乎全部为埋地管道，因此隐蔽性很强，除了一些装有地面标识的管道外，不然很难被发现。

2.城市地下管道破坏因素及相应保护技术措施据统计我国城镇管道在日常抢修工作中碰到的泄露原因通常有腐蚀泄漏、外力破坏、质量及其他原因。

为了确保管道的安全运营，针对这些原因各管道公司也采取了不同的应对措施，主要有：2.1针对外力的破坏，在管道设计建造时，在穿越铁路、河流等特殊路段采取加套管、顶管等加固措施，确保管道的安全，在运行管理方面，管道管理公司通过设置地面标识、安全警示牌等标识来进行提示，并定期巡查有无违章建筑或施工。

2.2针对质量原因，在管道设计与施工时，根据不同的情况选择正确的管材、管径等，并采用先进的焊接工艺技术及焊缝检验技术等，来防止由于管道质量造成的泄漏。
