天然气管道阴极保护

燃气管道牺牲阳极的阴极保护原理1. 引言：我们身边的“隐形保护”嘿，朋友们，今天咱们聊聊一个可能不太“引人注目”的话题——燃气管道的保护问题。

你知道吗，咱们每天都在享受天然气带来的便利，可是这些燃气管道可不是铁打的，时间一长，它们就容易生锈、腐蚀。

为了让这些管道在地下安安稳稳地呆着，不受腐蚀的困扰，科学家们想出了一个妙招，叫做“阴极保护”。

而其中，牺牲阳极可是个大英雄哦！是不是听着就觉得神秘又有趣？1.1 牺牲阳极的角色那么，牺牲阳极到底是什么鬼呢？想象一下，你的朋友被一群调皮捣蛋的小孩围住了，而你为了保护他，毅然决然地站出来，成为“替罪羊”。

牺牲阳极就是这么一个“牺牲”的角色。

它通常由一些像锌、镁这些金属制成，安静地“牺牲”自己，去吸引腐蚀，而不是让管道本身受损。

简而言之，牺牲阳极就像个勇敢的骑士，甘愿为保护公主（也就是我们的燃气管道）而献身，真是太感人了！1.2 腐蚀的“幕后黑手”在讲牺牲阳极之前，咱们得先了解腐蚀这位“幕后黑手”。

腐蚀就像个无形的敌人，趁着管道老迈之际，悄无声息地侵袭。

当水分、氧气和土壤中的离子聚集在一起时，哗啦啦，腐蚀就来了。

就像一场突如其来的暴风雨，把本来平静的生活搅得天翻地覆。

为了抵御这场“暴风雨”，我们需要一种有效的防护手段，而阴极保护就是应运而生的。

2. 阴极保护的工作原理2.1 阴极与阳极的较量阴极保护的原理其实很简单。

咱们的管道就像是一场“战争”，管道本身是阴极，而牺牲阳极则是阳极。

当两个金属放在电解液中时，阳极会失去电子，而阴极则会接受这些电子。

这样一来，牺牲阳极的金属就会“咔嚓咔嚓”地逐渐溶解，变得越来越小，而管道则安然无恙。

简而言之，阳极牺牲自己，让阴极获得“保护”，真是义无反顾，令人感动。

2.2 持续的“奉献精神”不过，朋友们，牺牲阳极的“奉献精神”可不是一劳永逸的。

随着时间的推移，牺牲阳极会逐渐被消耗掉。

就像人们常说的“好事多磨”，这种保护也需要定期检查和更换。

天然气作为一种重要的能源资源，对社会的发展具有十分重要的作用。

尤其是在社会不断发展的今天，人们对于天然气的需求量将会变得越来越大。

然而，由于天然气在生产和运输的过程中需要大量的运输管道，而且随着社会的发展，天然气的运输则需要更长的运输管道，因此对于管道来讲，维护就相对较为困难。

再加上天然气运输的管道常年埋于地下，容易受到各种因素的侵蚀，因此对于天然气长输管道的维护就成为了当今社会需要重点研究的课题。

阴极保护管道措施是当今社会保护天然气长输管道免受腐蚀的最有效的措施。

因此明确影响天然气长输管道阴极保护有效性的因素至关重要。

本文意在重点分析天然气长输管道阴极保护有效性的影响因素，希望能够据对于确保天然气长输管道的正常使用产生一定的积极作用。

一、天然气长输管道阴极保护站出现问题是影响其有效性的重要因素之一天然气长输管道阴极保护站是其进行正常工作的重要前提和保证，在某种程度上决定着阴极保护的有效性。

因此，保证天然气长输管道阴极保护站的正常工作至关重要。

然而，在现实生活中，由于受到各种因素的影响，长输管道阴极保护站经常会处于失效的状态。

同时，在阴极管道上出现的问题也会在一定程度上影响阴极保护。

比如在一些不稳定的电流源的波及影响下产生恒定电流，会在某种程度上使阴极保护的管道受损，进而能够影响天然气的正常输出，这也必然使长输管道失去必要的保护与防护。

第三，操作上的不当，或者是未按标准要求安装跨接电缆。

众所周知，为了更好的满足社会对于天然气的需要，天然气长输管道需要在各种各样的地形中进行铺设，因此再由高地向低处进行跨越时需要谨防电压的差异过大。

然而，未按照相关要求安装跨接电缆的现象极为常见，这也是导致阴极保护失效的一个重要因素。

最后，长效参比电极失效也会导致阴极保护的失效。

究其原因，主要就是在天然气的长输管道的某一定位置上，出站端长效参比电极和正常的参比电极相比，电位具有较大的差距，这会严重的影响天然气长输管道阴极保护的有效性，因此必须及时更换相应的设备，也即更换长效参比电极。

天然气埋地管道临时阴极保护方案施工长输管道阴极保护原理及运行管理河南汇龙合金材料有限公司一、阴极保护原理阴极保护的原理是给金属补充大量的电子，使被保护金属整体处于电子过剩的状态，使金属表面各点达到同一负电位，金属原子不容易失去电子而变成离子溶入溶液。

有两种办法可以实现这一目的，即，牺牲阳极阴极保护和外加电流阴极保护。

1、牺牲阳极阴极保护是将电位更负的金属与被保护金属连接，并处于同一电解质中，使该金属上的电子转移到被保护金属上去，使整个被保护金属处于一个较负的相同的电位下。

该方式简便易行，不需要外加电源，很少产生腐蚀干扰，广泛应用于保护小型（电流一般小于1安培）或处于低土壤电阻率环境下（土壤电阻率小于100欧姆·米）的金属结构。

如，城市管网、小型储罐等。

根据国内有关资料的报道，对于牺牲阳极的使用有很多失败的教训，认为牺牲阳极的使用寿命一般不会超过3年，最多5年。

牺牲阳极阴极保护失败的主要原因是阳极表面生成一层不导电的硬壳，限制了阳极的电流输出。

本人认为，产生该问题的主要原因是阳极成份达不到规范要求，其次是阳极所处位置土壤电阻率太高。

因此，设计牺牲阳极阴极保护系统时，除了严格控制阳极成份外，一定要选择土壤电阻率低的阳极床位置。

2、外加电流阴极保护是通过外加直流电源以及辅助阳极，迫使电流从土壤中流向被保护金属，使被保护金属结构电位低于周围环境。

该方式主要用于保护大型或处于高土壤电阻率土壤中的金属结构，如：长输埋地管道，大型罐群等。

二、阴极保护投入前的准备和验收(一) 阴极保护投入前对被保护管道的检查1、管道对地绝缘的检查从阴极保护的原理介绍，已得知没有绝缘就没有保护。

为了确保阴极保护的正常运行，在施加阴极保护电流前，必须确保管道的各项绝缘措施正确无误。

应检查管道的绝缘法兰的绝缘性能是否正常；管道沿线布置的设施如阀门、抽水缸、闸井均应与土壤有良好的绝缘；管道与固定墩、跨越塔架、穿越套管处也应有正确有效的绝缘处理措施。

河南汇龙合金材料有限公司刘珍天然气管道阴极保护系统概述天然气利用工程目前大都采用管输的方式，长输管道是目前利用自然资源的主要输送策略之一，也是目前推进经济和民生发展的主要支柱。

天然气的输送受气量和压力的限制，大都采用钢管，管道使用寿命的长短直接关系到运营企业能否长期稳定和正常生产，也关系到运营企业的经济效益和成本。

受施工工艺和施工条件影响，施工过程中的埋地管道损伤和腐蚀成为不可避免的一个问题。

为了解决这一问题，目前大多管道都采用了以外防腐涂层为主，阴极保护系统为辅的联合防腐做法，从隔离和电化学双重角度来防范埋地金属管道的腐蚀问题。

由于电化学腐蚀具有普遍性，所以阴极保护作为防腐的补充保护方法就显得尤为重要。

因此，做好阴极保护在延长储运管道使用寿命上起着不可替代的巨大作用。

通常实施阴极保护的方式有两种，一种是牺牲阳极法，另一种是强制电流法，下面对其主要组成部分进行简要说明。

牺牲阳极法常用的主要有三大类：镁基牺牲阳极、锌基牺牲阳极、铝基牺牲阳极。

主要用于强制电流不宜和不能使用的地方。

河南汇龙合金材料有限公司刘珍外加电流法(强制电流法)：(1)恒电位仪：在外加电流法中，给需保护的金属体提供连续可调的阴极保护电流。

(2)辅助阳极：主要有深井阳极和浅埋阳极两种形式.在强制电流法中，用来使恒电位仪所提供的阴极保护电流形成回路。

(3)参比电极：是一个相对稳定且不易极化的电极，用作阴极保护系统测量时的比对电极。

天然气管道用的参比电极主要是饱和硫酸铜参比电极。

(4)电缆：主要有阴极电缆、阳极电缆、零位电缆、均压电缆、参比电缆等，主要用于连接阴极保护系统的通电回路。

(5)控制台：主要是对阴极保护系统中的恒电位仪进行切换和统一调控.(6)测试桩：是在管道沿线用于检测阴极保护所做的附属电气接线构件，通常用金属钢管内穿导线来沿线埋设完成。

河南汇龙合金材料有限公司刘珍。

石油天然气长输管道阴极保护作用及管理要求摘要：阴极保护技术在长输管道中已获得广泛应用。

长输管道腐蚀防护采用防腐层加阴极保护系统的做法。

管道施工和运行中防腐层存在漏点损伤，阴极保护系统向管体施加保护电流，管-地电位产生负向极化，实现管体保护。

长输管道主要应用强制电流法，牺牲阳极法用于高寒特殊环境或提供辅助保护。

目前应用范围已从长输管道发展至油气站场、油库、燃气管网，形成区域性阴极保护技术。

随着计算机技术和数值模拟技术的发展，国内已开展阴极保护数值模拟技术在工程领域的实践研究。

未来几年我国油气管道、高压电网、铁路公路发展迅速，对管道设计和安全运行提出了更高要求。

关键词：油气长输管道；阴极保护技术；金属结构引言：油气长输管道保护措施有很多种，但阴极保护技术是最合适的。

该项技术在油气长输管道中的应用，利用的阴极电流将金属阴极进行极化，具体会采取牺牲阳极或者增加外部电流的方式来实现。

所以，本文对油气长输管道中阴极保护技术的具体应用进行了探析，对具体的保护措施进行了总结。

1阴极保护技术应用概况石油储运设施的腐蚀是一个很复杂的过程，并与多种因素有关。

为了减缓金属的腐蚀，在土壤腐蚀调查的基础上，在长输管道和站库上采用了外加电流阴极保护技术，辅助以牺牲阳极保护技术，全面遏制了金属腐蚀穿孔的发生，取得了明显的经济效果。

1.1长输管道阴极保护技术金属电化学腐蚀是指金属与电解质发生电化学反应所产生的腐蚀，阴极保护技术是利用保护电流使金属表面极化，从而抑制金属与电解质发生电化学反应，避免腐蚀发生。

阴极保护的方法有牺牲阳极法和强制电流法。

牺牲阳极法因金属和牺牲阳极之间的驱动电压有限，一般用于所需要保护电流较小的情况。

强制电流法主要由恒电位仪、辅助阳极、电绝缘装置、参比电极等装置组成，因其保护电流大且可根据极化电位变化自动调节保护电流大小而得到广泛应用。

1.2区域性阴极保护技术油田站库内部的埋地管道与储罐金属腐蚀给油品的储存和管理带来了严重的挑战，由于其管网复杂，搭接较多，绝缘情况差别较大，所以牺牲阳极的应用受到限制。

天然气管道阴极保护专项施工方案
一、背景介绍
天然气管道是输送天然气的重要设施，在使用过程中容易受到外界环境的影响，如土壤湿度、地表水、化学物质等，使管道遭受腐蚀。

为了保护管道，阴极保护技术被广泛应用。

本文主要介绍天然气管道阴极保护专项施工方案。

二、施工前准备
1. 确定施工范围
首先需要确定管道的具体长度、位置和周围环境，制定施工计划。

2. 管道清理
清除管道表面附着的杂物、锈蚀物等，保证阴极保护系统正常运行。

三、阴极保护系统设计
1. 电流源选择
根据管道长度和周围环境情况，选择适当的阴极保护电流源，确保系统稳定运行。

2. 电极布置
根据管道长度和几何形状，合理布置阴极保护电极，保证电流均匀分布。

3. 接地系统设计
建立合适的接地系统，确保阴极保护系统与地之间的良好接触，提高系统效率。

四、施工步骤
1. 涂覆阴极保护涂料
在管道表面涂覆阴极保护涂料，形成保护膜，防止管道腐蚀。

2. 安装阴极保护电极
根据设计方案，在管道周围埋设阴极保护电极，与管道连接，确保电流传输畅通。

3. 调试系统
接通电源，调试阴极保护系统，监测电流和电位情况，保证系统正常运行。

五、施工验收
1. 系统运行检查
检查阴极保护系统是否正常运行，是否能达到设计要求的电流密度和电位。

2. 系统记录
对阴极保护系统的运行情况进行记录，建立档案，便于后期维护和管理。

结语
以上是天然气管道阴极保护专项施工方案的详细介绍，通过科学的设计和施工，能够有效延长管道的使用寿命，保障管道设施的安全稳定运行。

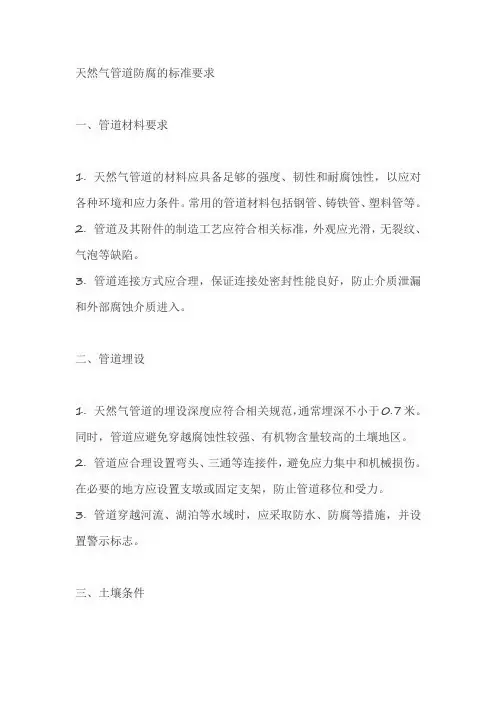

天然气管道防腐的标准要求一、管道材料要求1. 天然气管道的材料应具备足够的强度、韧性和耐腐蚀性，以应对各种环境和应力条件。

常用的管道材料包括钢管、铸铁管、塑料管等。

2. 管道及其附件的制造工艺应符合相关标准，外观应光滑，无裂纹、气泡等缺陷。

3. 管道连接方式应合理，保证连接处密封性能良好，防止介质泄漏和外部腐蚀介质进入。

二、管道埋设1. 天然气管道的埋设深度应符合相关规范，通常埋深不小于0.7米。

同时，管道应避免穿越腐蚀性较强、有机物含量较高的土壤地区。

2. 管道应合理设置弯头、三通等连接件，避免应力集中和机械损伤。

在必要的地方应设置支墩或固定支架，防止管道移位和受力。

3. 管道穿越河流、湖泊等水域时，应采取防水、防腐等措施，并设置警示标志。

三、土壤条件1. 土壤的电阻率、含水率、pH值等参数对管道防腐性能有较大影响。

在实施防腐措施前，应对土壤条件进行调查和评估。

2. 根据土壤条件，可采取相应的土壤改善措施，如换土、添加降阻剂等，降低土壤对管道的腐蚀作用。

四、阴极保护1. 天然气管道应采用阴极保护措施，通过向管道施加阴极电流，使其成为阴极，从而防止腐蚀发生。

2. 阴极保护系统应定期检测和维护，确保保护效果良好。

同时，应设置相应的绝缘设施，防止电流流失和干扰。

五、管道清扫1. 天然气管道在施工和运行过程中，应定期进行清扫，去除管道内壁的杂物、积液和腐蚀产物。

2. 清扫时应选用合适的清扫器具，避免对管道造成损伤。

清扫后应对管道进行检测和评估，确保其使用性能。

六、监测与维护1. 天然气管道应建立完善的监测与维护制度，定期对管道进行检测、评估和维护。

2. 监测方法包括但不限于电测法、超声波检测、漏磁检测等，根据具体情况选择合适的检测方法。

阴极保护专项施工方案编制人：审核人：审批人：编制单位：年月日目录一、工程概况 ------------------------------------------------------------ 3二、编制依据 ------------------------------------------------------------ 3四、施工准备 ------------------------------------------------------------ 3五、阴极保护施工方案----------------------------------------------------- 4六、质量管理措施 ------------------------------------------------------- 14七、HSE管理措施-------------------------------------------------------- 16八、施工计划及主要机械设备---------------------------------------------- 18一、工程概况区域性阴极保护采用强电流对场站埋地管道进行阴极保护，采用柔性阳极作为辅助阳极。

主要涉及到区域性阳极保护、绝缘装置的保护和站内管道的电连续性跨接三部分。

主要施工内容包括恒电位仪安装、柔性阳极安装、参比电极安装、通电点、馈流点、测试点的安装，每路阴极保护系统共设置一个通电点、三个馈流点及五个测试点。

二、编制依据《石油天然气站内工艺管道工程施工规范》GB50540-2009；《石油和天然气管道穿越工程施工及验收规范》SY／T4079-95；《石油天然气钢制管道无损检测》SY/T4109-2005；《涂装前钢材表面锈蚀等级和除锈等级》GB 8923-88；《管道防腐层检漏试验方法》SY/T0063-1999《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-2007《埋地钢质管道聚乙烯胶粘带防腐层技术标准》SY/T4013-1995《埋地钢质管道阴极保护参数测量方法》GB/T21246-2007《埋地钢质管道阴极保护技术规范》GB/T21448-2008《阴极保护管道的电绝缘标准》SY/T0086-2003《阴极保护管道的电绝缘标准》SY／T 0086-2003《电气装置安装工程电力变流设备施工及验收规范》GB50255-96《电气装置安装工程线路施工及验收规范》GB50168-92《电气装置安装工程35KV以及下架空电力线路施工及验收规范》GB50173-92三、施工准备1．技术准备1)所有施工材料合格证、检验报告完成报验手续。

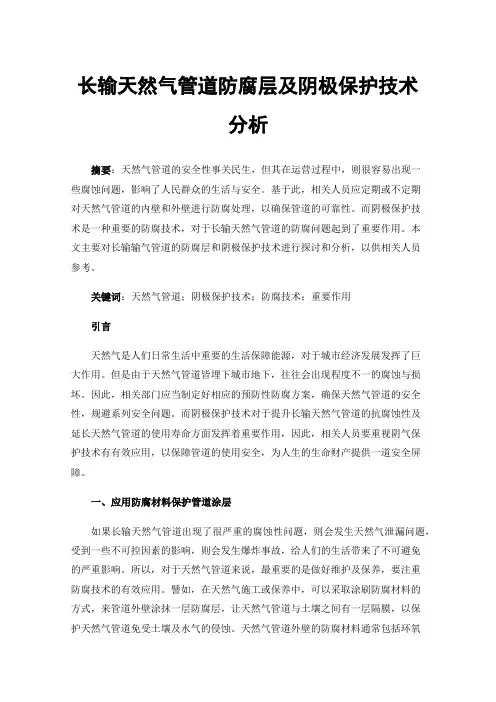

长输天然气管道防腐层及阴极保护技术分析摘要：天然气管道的安全性事关民生，但其在运营过程中，则很容易出现一些腐蚀问题，影响了人民群众的生活与安全。

基于此，相关人员应定期或不定期对天然气管道的内壁和外壁进行防腐处理，以确保管道的可靠性。

而阴极保护技术是一种重要的防腐技术，对于长输天然气管道的防腐问题起到了重要作用。

本文主要对长输输气管道的防腐层和阴极保护技术进行探讨和分析，以供相关人员参考。

关键词：天然气管道；阴极保护技术；防腐技术；重要作用引言天然气是人们日常生活中重要的生活保障能源，对于城市经济发展发挥了巨大作用。

但是由于天然气管道皆埋下城市地下，往往会出现程度不一的腐蚀与损坏。

因此，相关部门应当制定好相应的预防性防腐方案，确保天然气管道的安全性，规避系列安全问题。

而阴极保护技术对于提升长输天然气管道的抗腐蚀性及延长天然气管道的使用寿命方面发挥着重要作用，因此，相关人员要重视阴气保护技术有有效应用，以保障管道的使用安全，为人生的生命财产提供一道安全屏障。

一、应用防腐材料保护管道涂层如果长输天然气管道出现了很严重的腐蚀性问题，则会发生天然气泄漏问题，受到一些不可控因素的影响，则会发生爆炸事故，给人们的生活带来了不可避免的严重影响。

所以，对于天然气管道来说，最重要的是做好维护及保养，要注重防腐技术的有效应用。

譬如，在天然气施工或保养中，可以采取涂刷防腐材料的方式，来管道外壁涂抹一层防腐层，让天然气管道与土壤之间有一层隔膜，以保护天然气管道免受土壤及水气的侵蚀。

天然气管道外壁的防腐材料通常包括环氧粉末、聚丙烯或沥青、树脂材料等。

通过在管道外壁刷上这些防腐材料，为管道穿上一层安全的保护“外衣”，有效保护天然气管道安全。

二、缓蚀剂保护措施缓蚀剂是能够防止或稳定天然气管道经受腐蚀的化学物质的组合，根据化学成分的不同，主要包括无机缓蚀剂和有机缓蚀剂。

其中，无机缓蚀剂包括亚硝酸盐、硝酸盐和磷酸盐、硅酸盐等物质，有机缓蚀剂包括醛类、有机磷化物、有机硫化物等成分。

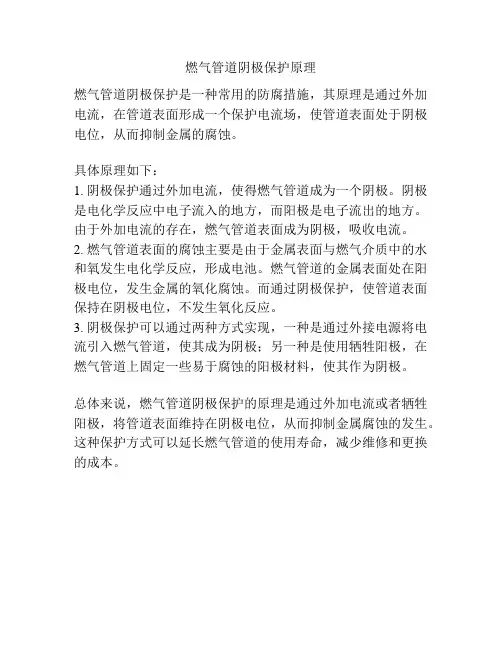

燃气管道阴极保护原理
燃气管道阴极保护是一种常用的防腐措施，其原理是通过外加电流，在管道表面形成一个保护电流场，使管道表面处于阴极电位，从而抑制金属的腐蚀。

具体原理如下：
1. 阴极保护通过外加电流，使得燃气管道成为一个阴极。

阴极是电化学反应中电子流入的地方，而阳极是电子流出的地方。

由于外加电流的存在，燃气管道表面成为阴极，吸收电流。

2. 燃气管道表面的腐蚀主要是由于金属表面与燃气介质中的水和氧发生电化学反应，形成电池。

燃气管道的金属表面处在阳极电位，发生金属的氧化腐蚀。

而通过阴极保护，使管道表面保持在阴极电位，不发生氧化反应。

3. 阴极保护可以通过两种方式实现，一种是通过外接电源将电流引入燃气管道，使其成为阴极；另一种是使用牺牲阳极，在燃气管道上固定一些易于腐蚀的阳极材料，使其作为阴极。

总体来说，燃气管道阴极保护的原理是通过外加电流或者牺牲阳极，将管道表面维持在阴极电位，从而抑制金属腐蚀的发生。

这种保护方式可以延长燃气管道的使用寿命，减少维修和更换的成本。

天然气管道运行中的阴极保护探析摘要：在天然气管道运行过程中，当阴极保护站使管道全线都达到阴极保护电位以后，就应长期连续工作。

为了使管线得到有效保护，必须保证阴极保护装置的正常运转。

因此，对设备的经常管理和维护是非常重要的。

本文主要探讨天然气管道运行中的阴极保护原理及其维护。

关键词：天然气，管道，阴极保护当阴极保护站施工完毕以后，经仔细检查电源部分、阴极接地装置、检查片等设施均符合要求以后，先沿线测定管道的自然电位，即可通电测试。

使汇流点电位保持－1.2V，稳定24h后，沿管线测定保护电位，并使离保护站最远端的保护电位不低于最小保护电位值。

若达不到此值，应查明原因，进行调整，务必使管线电位均在最小保护电位以上[1]。

1阴极保护的原理使被保护的金属阴极极化，以减少和防止金属腐蚀的方法，叫做阴极保护。

阴极保护有两种方法，一种叫牺牲阳极保护，另一种叫强制阴极保护。

1.1牺牲阳极保护在要保护的金属管路上，连接一种电位更负的金属或合金(如铝合金、镁合金)，称为牺牲阳极。

原来在金属管路的两部分之间存在的电位差，在土壤中形成腐蚀电池(为了简化，可以把它看成是一对原电池)。

管路连接牺牲阳极后，构成了一个新的腐蚀电池。

由于管路原来的腐蚀电池阳极的电极电位比外加的牺牲阳极的电位要正，所以整个管路成为阴极，电流从牺牲阳极流出，经土壤流到地下管路，再经导线流回阳极。

这样制止了管路上带正电的金属离子进入土壤，保护了管路免于腐蚀，而外加金属则成为阳极而不断地被腐蚀。

其保护电流的大小，主要决定于两极金属之间的电位差。

牺牲阳极保护的优点是构造简单，施工、管理方便，不需要外加电源，适用于无电源或需要局部保护的地方，对邻近的金属结构影响小。

其缺点是由于受两个金属之间电极电位差的限制，有效电位差及电流受到限制，用于地下管路保护的最大保护距离不过几公里，当土壤电阻率较高时，保护距离则更短，同时调节电流也困难，另一个缺点是阳极消耗量大，要消耗有色金属。

137中国航班建设与发展Construction and Development CHINA FLIGHTS天然气管道阴极保护工程的探讨宋海涛|中国石油天然气股份有限公司管道秦皇岛输油气分公司摘要：实施应用阴极保护技术是防护天然气管道腐蚀的重要手段，可有效延长管道的使用寿命、降低维修成本。

本文着眼于天然气管道阴极保护工程问题展开讨论，对现有的阴极保护方法进行总结，结合实践工作经验对天然气阴极保护技术的施工要点展开讨论，给出合理化建议。

关键词：天然气管道；阴极保护；施工要点在阴极保护技术问世之前，长输油气管道防腐措施通常是擦涂防腐材料，但这种措施效果并不理想，随着技术的进步，阴极保护技术在管道防腐中得到了广泛的应用和发展。

阴极保护是把保护对象当成一个整体，借助保护电流的分配，促使其保护对象能够合理的被置于规定的保护电位以内，有效达到防腐目的的一种方法。

采取此种技术的保护对象并非是单一的，而是广泛地指在保护区域以内的所有的金属构件。

1 阴极保护方法探究1.1 牺牲阳极法牺牲阳极是指电解池理论金属做阳极情况下，阳极（金属）随着流出的电流而逐渐消耗，从而够达到保护电流需要量小的构筑物目的。

然而，此技术需要几个条件:（1）金属本身能够产生较稳定的电流；（2）金属的腐蚀速率必须要低，同时它还要能够耐得住较长时间的被腐蚀；（3）金属所产生的保护电流量必须要大；（4）金属受到溶液腐蚀后所产生的废弃物不能危害环境；（5）原材料来源范围宽广，加工容易，价格低廉。

1.2 强制电流法强制电流法的作用机理不同于阳极保护技术，它是由外部加入电流，能够保证被保护的金属电流阴极化，最终得以达到与阳极保护法相同的保护措施。

对于强制电流法而言，它必须要具备稳定的直流电流和连接电源的辅助阳极以及在连接当中必需的电缆线等一系列基础构件，其中，所谓辅助阳极所发挥的作用即是把对外接的电流通入到系统中去，因此，我们看到的电流阳极在工作时通常都是处于电解状态的。

阴极保护通过给被保护管道提供过剩电子来防止管体金属脱电子形成可溶解电离子，是目前国内外广泛应用于埋地管道的防电化学腐蚀手段。

因此，阴极保护的效率直接影响管道的防腐蚀能力和使用寿命。

目前管道采用的阴极保护方法主要包括强制电流法、牺牲阳极法以及两者联合保护的方法，其中强制电流法为应用最广泛的阴极保护方法。

为准确检测长输管道阴极保护的有效性，按GB/T21246—2007，管道所属公司需定期对相关恒电位仪、辅助阳极地床、绝缘接头、测试桩等阴极保护设备进行检测，并根据检测结果准确评价管道阴极保护的有效性，形成检测结论，提供维护方案。

因此，高效的阴极保护系统评价及检测方法对于提高管道检测效率及准确性有重要意义。

一、概述某输气管道全长约900余公里，设计压力10.0MPa，管径Φ711mm；全线共设置输气站场13座，40座线路截断阀室，其中8座为RTU（监控型）阀室。

站外管线使用3LPE和强制电流联合阴极保护，在2010年底投产，管道沿途共设了10座阴保站；站场里地下管道阴保有两种形式，首站使用强制电流方式阴极保护，剩余各站使用牺牲阳极型（镁合金）保护。

输气管道阴极保护系统投运行后，对管道进行了外腐蚀状况及防腐措施例行检测。

检测后根据数据得到阴保存在多个问题是：1.有几座阀室存在一定程度的漏电；2.管线沿线部分阴保电位达不到标准要求；3.首站地下管道的3套阴保系统之间运行时存在互相干扰的情况。

阴保系统作为地下管线最为行之有效的控制腐蚀方法之一，其系统的健康平稳运行对管道的本质安全输送非常重要。

因此，必须对管线沿途、各站、截断阀室的阴保发生的各类问题进行逐一摸排，并进行各项数据的检查和测试。

二、临时阴极保护在长输天然气管道中的应用1.安装调试牺牲阳极按设计要求安装完之后，测得管道沿线阴极保护电位。

管道阴极保护电位均符合管道阴极保护电位低于-850mV的国家相关标准要求。

为确保管道的阴极保护状态，在阴极保护站投付使用之前，运营单位每年测量管道沿线阴极保护电位，测量数据显示阴极保护电位与钢埋设牺牲阳极阴极保护电位相差不大，管道处于保护状态。

对于阴极保护来讲，最主要目标就是防腐蚀，主要是以电化学腐蚀为依托，同时将外围电动势进行有效的添加，进而确保电极在腐蚀电位上，能够转化为低氧化电位，最终对腐蚀速度进行有效的控制。

另外，在阴极保护当中，可以将牺牲阳极进行利用，控制腐蚀速度。

具体表现在利用负电位金属与金属物构件进行连接，这样阳极材料能够损耗电流，最终确保阴极得到有效保护。

一、阴极保护的作用以及功能对于天然气管道而言，其输送距离较长，同时敷设十分远，在管道途径区域上，具有着复杂性特征，进而经常会受到一些因素的作用影响，比如腐蚀物以及人为干扰等因素，导致管道一些环节受到腐蚀最终遭到受损。

假如阴极保护不能按照正常程序运行，管道将出现腐蚀情况。

在一定程度上讲，在局部部位经常会出现管道腐蚀这样的情况，换言之就是在局部当中出现一些小坑以及小裂缝等，最终管道将出现泄露情况。

针对这样的情况，应对其进行监督，同对管道阴极保护系统进行及时性检查，利用整改这样的方式，对腐蚀问题进行严格化控制。

从整体来讲，阴极保护具有特别优势，对涂层受损问题具有重要性作用，同时还能保证管道以及储罐等进行长期利用。

另外，阴极保护具有较低的成本，是一种良好的防腐蚀方式。

在地下燃气管道中将阴极保护置于其中，能够解决一些不良因素的干扰，最终发挥出燃气管道的真正作用。

二、阴极保护技术原理1.牺牲阳极阴极保护法对于电偶电池当中，将低电位金属作为阳极，在偶接后金属自身会加剧腐蚀情况。

另外，阳极阴极保护法具有以下两点优势，第一是不需要外部电源。

第二是在进行投产以后，维护管理在工作量上十分小。

但在高电阻率当中是不适合利用牺牲阳极阴极保护法的，不能对输出电流进行有效的调节，同时在保护范围上也十分小。

对于这一保护模式来讲，在利用过程中，没有多余的支出，在保护电流过程中能够充分使用，避免出现过保护这种现象。

另外，对周围地下金属不会带来干扰性问题，对分散管道保护能够有效适应，充分发挥出保护作用。

2.强制电流阴极保护法对于强制电流阴极保护法来讲，能够有效调节输出电流，同时对土壤电阻率没有限制性作用。
