袋式过滤器分为单袋式过滤器、多袋式过滤器和夹层型过滤

袋式过滤器的选型流量是过滤器的一个重要的参数，怎么根据流量来选型呢？一般来说，为了可以互换，我们尽量选用标准尺寸的滤袋。

滤袋选用可以根据厂商提供的滤袋流量曲线初选出合适的滤袋数量。

在流量不是很大的情况下，尽量选用一个滤袋；尽量选用尺寸较小的过滤器，这样维护将比较方便。

在流量较大时才考虑选用双袋、三袋或更多滤袋。

在操作压力(或者设计压力)较高的情况下，不宜采用滤袋过多。

因为过多的滤袋将选用直径较大的过滤器，其法兰及螺栓将较大，更换滤袋将不方便。

选用并联的两个单袋或三袋过滤器将是个不错的选择，即解决操作维护问题，又可以互做备用。

不过这样做会使初期投资增多。

如果在综合考虑后，还是需要使用多袋(四袋以上)的过滤器，且压力较高的情况下，要采取必要的措施已方便维护。

可用的措施如法兰采用非标设计增加螺栓数量，减小螺栓尺寸；必要时还需在过滤器上增设吊杆或者在过滤器上方设置起吊设备(如手动葫芦)。

袋式过滤器和其它形式的过滤器一样，过滤面积的确定是选用的关键。

过滤面积选大了，不仅不经济，而且有时也会给操作带来不便；过滤面积选小了，将会给操作带来不便，严重时会导致过滤器不能使用。

选择一个合适的过滤面积显得尤为重要。

过滤面积是由介质流量、允许压降、操作压力、介质粘度、滤袋特性来确定的。

根据介质流量、操作压力及已选定精度和尺寸的滤袋在水中测试的正常流量(每个厂家都会提供，一般为表格，也有用图表的)来初步确定滤袋数量。

再根据每个滤袋的实际流量、介质粘度及厂商提供的粘度-流量曲线或者粘度系数来判断是否超出了允许压降范围。

如果计算出来的压降没有超出允许压降表示滤袋可用；如果超过了允许压降就需要增加滤袋数量。

再根据增加后的滤袋进行压降核算，直到压降合适。

值得注意的是在介质粘度较大的情况下，或者说和水的粘度相差较远时，才需要考虑。

其中要特别注意滤袋的压降并非过滤器的压降。

在进行核算时，需要将过滤器的允许压降减去过滤器除滤袋以外产生的压降(如过滤器进出口的压降)。

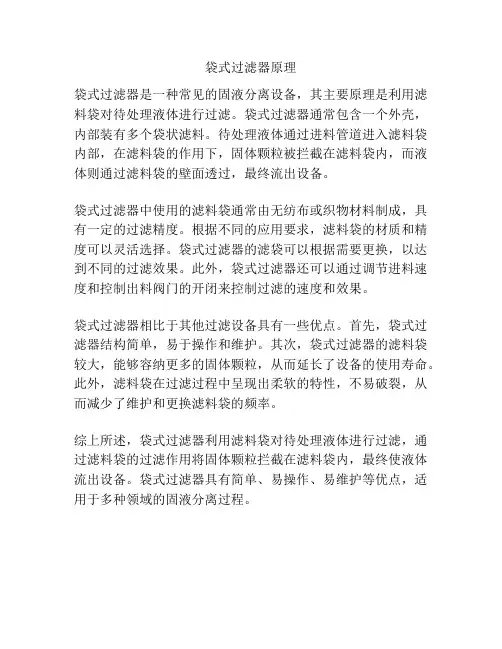

袋式过滤器原理
袋式过滤器是一种常见的固液分离设备，其主要原理是利用滤料袋对待处理液体进行过滤。

袋式过滤器通常包含一个外壳，内部装有多个袋状滤料。

待处理液体通过进料管道进入滤料袋内部，在滤料袋的作用下，固体颗粒被拦截在滤料袋内，而液体则通过滤料袋的壁面透过，最终流出设备。

袋式过滤器中使用的滤料袋通常由无纺布或织物材料制成，具有一定的过滤精度。

根据不同的应用要求，滤料袋的材质和精度可以灵活选择。

袋式过滤器的滤袋可以根据需要更换，以达到不同的过滤效果。

此外，袋式过滤器还可以通过调节进料速度和控制出料阀门的开闭来控制过滤的速度和效果。

袋式过滤器相比于其他过滤设备具有一些优点。

首先，袋式过滤器结构简单，易于操作和维护。

其次，袋式过滤器的滤料袋较大，能够容纳更多的固体颗粒，从而延长了设备的使用寿命。

此外，滤料袋在过滤过程中呈现出柔软的特性，不易破裂，从而减少了维护和更换滤料袋的频率。

综上所述，袋式过滤器利用滤料袋对待处理液体进行过滤，通过滤料袋的过滤作用将固体颗粒拦截在滤料袋内，最终使液体流出设备。

袋式过滤器具有简单、易操作、易维护等优点，适用于多种领域的固液分离过程。

袋式过滤器一、工作原理袋式过滤器是通过滤袋，在压力的作用下，使原液通过滤袋，被滤袋截留下来的污染物滞留在滤袋内滤渣留在滤袋里，滤液沿着金属支承网篮壁流出，从而达到过滤的目的。

二、产品特征1、材质及结构圆柱形壳体，304或316不锈钢制成；袋式过滤器是由三部分构成：过滤容器，支承网篮和过滤袋；可按客户要求的材质订做加工。

2、型号壳体材质：304、316L不锈钢，可选炭钢；滤袋数量：1袋、2袋、3袋……；筒体与底座联接方式：快开型(Q)、法兰型(F)；介质进、出口连接方式：快开型(Q)、螺纹型(S)和法兰型(F)；可过滤介质：液体(L)、气体(G)。

3、性能特点（1）大流量（2）使用寿命长（3）过滤效果明显（4）机械强度高（5）操作简单（6）节约成本应用范围1、纳滤（NF）、超滤（UF）、反渗透（RO）、电渗析（EDI）等系统保安过滤；2、医药针剂、大输液、滴眼液、中草药药液等过滤，生物制剂提取、提纯、浓缩；3、电子、微电子、半导体工业用高纯水预过滤；4、油田回注水、锅炉补给水、化学试剂、液体有机制品、高纯化学品、浓药等过滤；5、饮用纯净水、矿泉水、果汁、茶饮料、保健饮品过滤；6、白酒、葡萄酒、啤酒、黄酒及其他果酒的过滤，纯生啤酒除菌过滤（替代巴氏灭菌）；7、生产、生活废水处理及中水循环再利用过程中的预处理过滤或保安过滤；8、其他如生物工程、油类精制、印染、纺织行业的给水及废水处理、科研实验过滤等。

四、袋式过滤器的选用1、袋式过滤器常设置在压力过滤器之后，用于去除液体中细小的微粒，以满足后续工序对进水的要求。

袋式过滤器经常作为电渗析、离子交换、反渗透、超滤等装置的保安过滤器使用。

结构图型号规格直径*滤袋长过滤参考量（T/H）滤袋数(袋) 进出水口∮230*430 10 1 2”∮230*810 20 1 2”∮230*1000 30 1 2”∮450*810 40 2 3”∮450*1000 60 2 DN100 ∮600*810 60-100 3-5 DN100 ∮600*1000 90-150 3-5 DN125 ∮700*810 120-160 6-8 DN150 ∮700*1000 180-240 6-8 DN225 ∮1000*1000 270-360 9-12 DN250。

水处理系列设备（袋式过滤器）安装使用说明书袋式过滤器一、产品简介袋式过滤器采用了欧美公司产品标准组织生产、选配了国外进口材料、加工工艺和标准的滤袋，将出色的过滤性能、高度可靠性与操作便捷性完美统一。

二、适用范围广泛适用于石油、化工、食品饮料、微电子、水处理及膜工业、制药及金属加工等领域水质的深度处理。

三、产品特点1.采用独特的过滤设计技术，密封效果极佳，杜绝测漏。

2.合理配置的密封圈环节，无论是单袋还是多袋式过滤器，都能确保系统密封之可靠性。

独特的密封设计既可采用普通型的钢圈缝制滤袋，也可采用全焊缝的热熔滤袋，能确保最大限度的无溢漏现象。

3.单位过滤面积的处理流量较大，过滤阻力较小，过滤效率高。

4.用途广泛，可用于粗滤、中滤或精滤；在达到同样过滤效果的情况下比较起板框精滤机、滤芯式过滤器、原水预过滤机和精滤机等投资更低、寿命更长、过滤成本更低。

四、技术参数1.最大流量：1—4000m3/h2.过滤面积：0.1—0.5m23.过滤精度：0.1—2000μm五、工作原理袋式过滤器可分为三部分：过滤容器、支撑滤蓝和滤袋。

滤袋由支撑滤蓝承托，要过滤的液体从滤袋顶端流入，这样液体可均匀分布在整个滤袋的过滤表面，令整个层面中的流体分布恒定一致，没有紊流的负面影响，过滤效果好。

液体从滤袋内表面流向外表面，滤除的颗粒杂质被截留在滤袋内，确保更换滤袋时不致污染下游液体。

以高强度不锈钢丝网支撑的支撑滤蓝，令过滤系统中的过滤表面积大大提高，提供了一个大而畅通的过滤表面。

六、规格型号1. 单袋式过滤器2. 多袋式过滤器七、安装注意事项1. 设备应采用旁通式安装，以便设备在不停机状态下检修与维护。

2. 设备进水口、出水口、排污口均应加装阀门。

3. 设备之间净距离不小于1500mm ；设备与墙体净距离不小于1000mm ；设备型号 进出口 （mm ） 滤袋数量（个）设计压力 （MPa ） 最大流量 （m 3/h ） 过滤面积 （m 2） 过滤精度 （μm ） 材质 HJ DN25 1 1.6 12 0.1 1-100 Q235 HJ DN50 1 1.6 20 0.2 1-100 Q235 HJDN5011.6400.51-100Q235型号 进出口 （mm ） 滤袋数量（个）设计压力 （MPa ） 最大流量 （m 3/h ） 过滤面积 （m 2） 过滤精度 （μm ） 材质 HJ DN125 2 1.6 80 1.0 1-100 Q235 HJ DN125 3 1.6 120 1.5 1-100 Q235 HJ DN150 4 1.6 160 2.0 1-100 Q235 HJ DN200 5 1.6 200 2.5 1-100 Q235 HJ DN200 6 1.6 240 3.0 1-100 Q235 HJ DN250 7 1.6 280 3.5 1-100 Q235 HJ DN250 8 1.6 320 4.0 1-100 Q235 HJ DN250 9 1.6 360 4.5 1-100 Q235 HJ DN250 10 1.6 400 5.0 1-100 Q235 HJ DN250 11 1.6 440 5.5 1-100 Q235 HJ DN300 12 1.6 480 6.0 1-100 Q235 HJDN300131.65206.51-100Q235与四周应留出不小于500mm的维修空间。

袋式过滤器操作规程一、袋式过滤器结构和工作原理1、袋式过滤器结构袋式过滤器，筒体采用不锈钢材质制成，包括三部分:过滤器容器，支撑网篮和过滤袋。

2、袋式过滤器工作原理液体从入口流入，经过滤袋内流向袋外,滤出的颗粒杂质被截留在过滤袋内部，从而实现了过滤的目的。

滤袋可更换或清洗后继续使用。

二、袋式过滤器基本参数设备型号：DL-4P2S过滤面积：2㎡容器容量：285L过滤压力：0.4MPa三、安装注意事项1.设备应采用旁通式安装或设置备用过滤器，以便设备在不停机状态下检修与维护。

2.设备进出口应安装阀门。

3.设备之间净距离不小于1500mm；设备与墙体净距离不小于1000mm；设备与四周应留出不小于500mm的维修空间。

四、袋式过滤器操作及注意事项1、泵启动后，慢慢地打开输入阀门，让液体缓缓流入并充满过滤器，防止液体突然冲击滤袋，造成破裂，同时排掉过滤器内空气，然后观察有无泄漏。

若未出现泄漏，即可开始过滤。

2、过滤器进出口压力表读数应基本相等。

工作中的过滤系统需经常检查进出口的压力差，以免压差过大使滤袋破裂和支撑网损坏。

3、随着使用时间的延长，袋内滤渣逐渐增多，当压力差达到0.05~0.1MPa时，应开启备用过滤器的阀门，关闭待检过滤器进出口的阀门，打开过滤器盖，检查滤器袋留渣情况，可更换滤袋或取出杂质后继续使用。

4、过滤器压力一般调在0.3-0.4MPa比较合适，可通过回流管路或泵上回流阀来调节，过滤压力过高会损坏滤袋以及保护网，需格外注意。

五、袋式过滤器的维护1、经常检查各连接管子道是否牢固，是否有泄漏和损坏。

2、不要在袋式过滤机内有压力的情况下开盖，否则剩留液体可能喷出，并造成液体流失和人员伤害。

3、检查过滤器进出口阀门是否关闭严密，检查压力表，确定内部压力为0，此时袋式过滤器应已与管道系统分开。

打开排空阀，待袋式过滤机中的剩留液体经排空阀流尽再做开盖工作。

4、正确打开过滤器的滤机上盖，拧开上盖吊帽，提起上盖，转过一定角度。

袋式过滤器的种类分为：单袋式过滤器、多袋式过滤器、塑胶袋式过滤器、顶入式开模袋式过滤器、侧入型不锈钢过滤器、双联袋式过滤器、移动袋式过滤器、保温夹套过滤器等。

单袋式过滤器概述：单袋式过滤器是一种新型过滤系统，其规格有1、2、3、、4、11、12号。

材质：不锈钢（SUS304/316/316L）分类：可分为不锈钢顶入式、侧入式过滤器、塑料单袋式过滤器。

制造工艺：铸造工艺和焊接工艺，可对过滤器的表面进行镜面抛光或哑光处理。

应用效果：1、过滤井水、饮用水、河水、海水、工程用水等中的沙子，或者其他细小颗粒，同时，也能和紫外线杀菌器配套使用，来杀灭水中的细菌。

2、在化工行业使用也很广泛，能过滤掉树脂、油漆、油墨、粘胶、涂料、润滑油、酸咸溶剂、洗涤剂中的杂质等，还有化妆品行业、纺织工业、电子工业中的杂质也是可以过滤。

3、汽车行业的电泳除油过滤、超滤的预过滤等，食品饮料行业的食用油脂、酱油、醋、酒类、汽啤酒等杂质过滤。

安装高度（mm）约500 （可根据安装情况，进行调整）多袋式过滤器概述：多袋式过滤器是新型过滤系统，是由不锈钢筒体、支撑网篮、过滤袋组成，可快开式设计，从2袋到24袋式，多袋式的进出口方式有底进底出型和侧进底出型。

多袋式过滤器适用于大流量液体过滤，进出口径为3-18"，单机最大流量：90-1080立方/小时。

材质：不锈钢（SUS304/316/316L）制造工艺：铸造工艺还完焊接工艺，可对过滤器的表面进行镜面抛光或哑光处理。

产品细节：多袋式过滤器也称为不锈钢快开式过滤器，顶盖采用气动弹簧方式开启，设计更合理，使开盖更快捷。

适用于食品饮料（食用油脂、汽水、饮料、啤酒、糖浆、酱油、醋等）、水处理（城市供水、工业用水、海水、河水、矿泉水、油田注水、电厂冷凝水、离子交换树脂回收）电子工业、汽车、油漆和涂料、油墨和粘胶、金属加工、化学品、纺织工业等行业固液分离。

塑胶袋式过滤器概述：塑胶袋式过滤器也称为耐酸咸过滤器，其筒体是以聚丙烯（PP）材质一体铸造而成的。

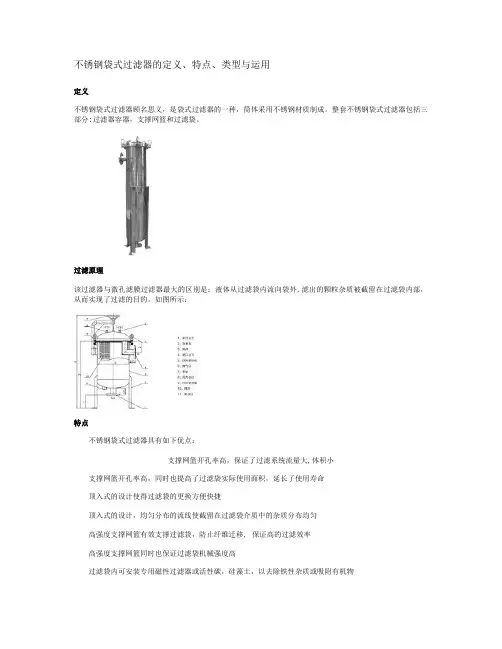

不锈钢袋式过滤器的定义、特点、类型与运用定义不锈钢袋式过滤器顾名思义，是袋式过滤器的一种，筒体采用不锈钢材质制成。

整套不锈钢袋式过滤器包括三部分:过滤器容器，支撑网篮和过滤袋。

过滤原理该过滤器与微孔滤膜过滤器最大的区别是：液体从过滤袋内流向袋外,滤出的颗粒杂质被截留在过滤袋内部，从而实现了过滤的目的。

如图所示：特点不锈钢袋式过滤器具有如下优点：支撑网篮开孔率高，保证了过滤系统流量大,体积小支撑网篮开孔率高，同时也提高了过滤袋实际使用面积，延长了使用寿命顶入式的设计使得过滤袋的更换方便快捷顶入式的设计，均匀分布的流线使截留在过滤袋介质中的杂质分布均匀高强度支撑网篮有效支撑过滤袋，防止纤维迁移, 保证高的过滤效率高强度支撑网篮同时也保证过滤袋机械强度高过滤袋内可安装专用磁性过滤器或活性碳，硅藻土，以去除铁性杂质或吸附有机物标准规格的支撑网篮适合所有标准尺寸的过滤袋，使得过滤袋互换性强封闭式过滤系统，安全性强主要运用在化工石油领域：可以过滤润滑油、航煤等油品、分离从苯中的聚合物、回收催化剂、过滤催化油浆、过滤开桶后的原料、成品灌装前的保安过滤、拦截碳墨和助滤剂、滤清树脂、丙烯酸和黏胶乳剂、泵前保护；在涂装行业：电泳漆过滤、超滤的保护过滤、脱脂工艺过滤、磷化液体的过滤、电泳漆除油、过滤清洗液、过滤金属漆、清漆等；在树脂涂料油墨行业：树脂等原料过滤、清除涂料中的纤维、凝胶、过滤溶剂、过滤研磨细度不达标颗粒、清除混合反应后的颗粒杂质、清除胶性涂料的凝结块、清除涂料中的油份；食品饮料行业：拦截造糖中的碳墨和助滤剂、食用油抛光、灌装前的保安过滤、各种工艺用水、糖浆等原料的过滤、去除调和工艺中产生的杂质、滤除饮料中的悬浮物、沉积物；在水处理和膜工业：HVAC系统净化、清除水管中的水垢或钙化物、原水的滤清、过滤处理废水的化学品、超滤膜、RO膜的前置保护、阻拦絮状物、胶状物、膜法提纯液的预过滤、拦截离子交换树脂。

分类按照过不锈钢种类可分为：304不锈钢和316不锈钢，按照滤袋的的数量可分为单袋式与多袋式过滤器单袋式过滤器单袋式过滤器内部空间使用更充分，杜绝传统侧进型存在的空间浪费。

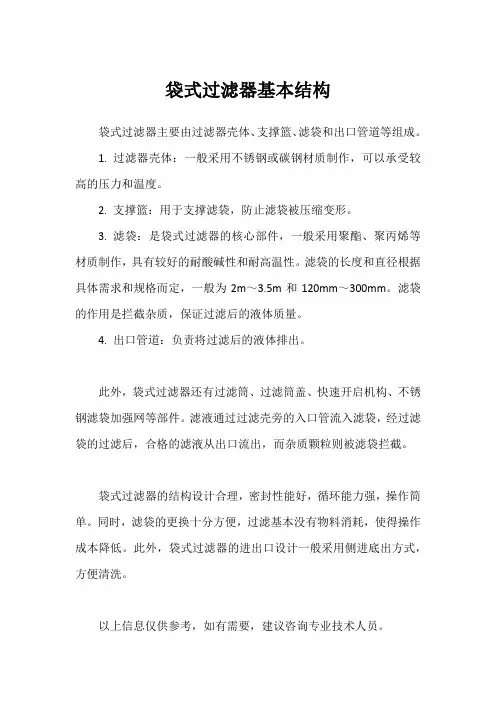

袋式过滤器基本结构
袋式过滤器主要由过滤器壳体、支撑篮、滤袋和出口管道等组成。

1. 过滤器壳体：一般采用不锈钢或碳钢材质制作，可以承受较高的压力和温度。

2. 支撑篮：用于支撑滤袋，防止滤袋被压缩变形。

3. 滤袋：是袋式过滤器的核心部件，一般采用聚酯、聚丙烯等材质制作，具有较好的耐酸碱性和耐高温性。

滤袋的长度和直径根据具体需求和规格而定，一般为2m～3.5m和120mm～300mm。

滤袋的作用是拦截杂质，保证过滤后的液体质量。

4. 出口管道：负责将过滤后的液体排出。

此外，袋式过滤器还有过滤筒、过滤筒盖、快速开启机构、不锈钢滤袋加强网等部件。

滤液通过过滤壳旁的入口管流入滤袋，经过滤袋的过滤后，合格的滤液从出口流出，而杂质颗粒则被滤袋拦截。

袋式过滤器的结构设计合理，密封性能好，循环能力强，操作简单。

同时，滤袋的更换十分方便，过滤基本没有物料消耗，使得操作成本降低。

此外，袋式过滤器的进出口设计一般采用侧进底出方式，方便清洗。

以上信息仅供参考，如有需要，建议咨询专业技术人员。

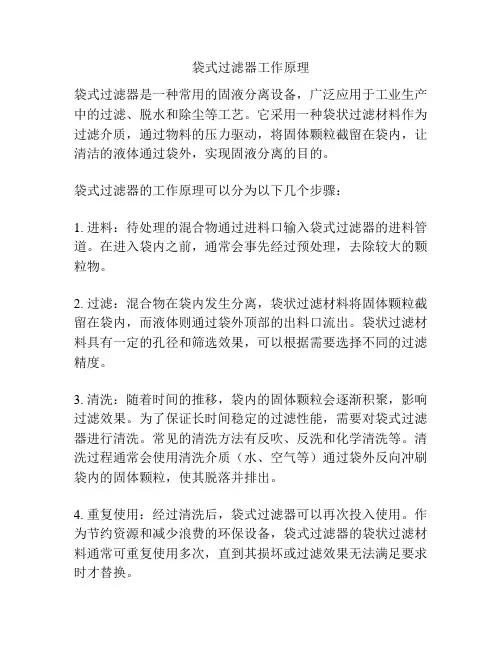

袋式过滤器工作原理
袋式过滤器是一种常用的固液分离设备，广泛应用于工业生产中的过滤、脱水和除尘等工艺。

它采用一种袋状过滤材料作为过滤介质，通过物料的压力驱动，将固体颗粒截留在袋内，让清洁的液体通过袋外，实现固液分离的目的。

袋式过滤器的工作原理可以分为以下几个步骤：
1. 进料：待处理的混合物通过进料口输入袋式过滤器的进料管道。

在进入袋内之前，通常会事先经过预处理，去除较大的颗粒物。

2. 过滤：混合物在袋内发生分离，袋状过滤材料将固体颗粒截留在袋内，而液体则通过袋外顶部的出料口流出。

袋状过滤材料具有一定的孔径和筛选效果，可以根据需要选择不同的过滤精度。

3. 清洗：随着时间的推移，袋内的固体颗粒会逐渐积聚，影响过滤效果。

为了保证长时间稳定的过滤性能，需要对袋式过滤器进行清洗。

常见的清洗方法有反吹、反洗和化学清洗等。

清洗过程通常会使用清洗介质（水、空气等）通过袋外反向冲刷袋内的固体颗粒，使其脱落并排出。

4. 重复使用：经过清洗后，袋式过滤器可以再次投入使用。

作为节约资源和减少浪费的环保设备，袋式过滤器的袋状过滤材料通常可重复使用多次，直到其损坏或过滤效果无法满足要求时才替换。

袋式过滤器的工作原理简单明了，具有过滤精度高、适用范围广、操作方便等优点，在工业生产中得到了广泛应用。

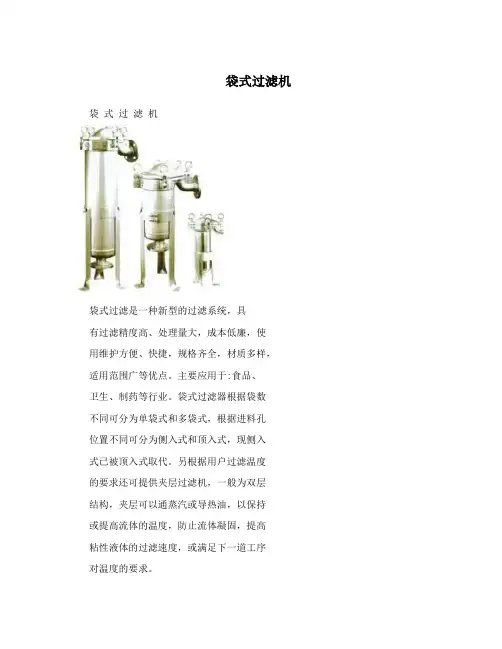

袋式过滤机袋式过滤机袋式过滤是一种新型的过滤系统，具有过滤精度高、处理量大，成本低廉，使用维护方便、快捷，规格齐全，材质多样，适用范围广等优点。

主要应用于:食品、卫生、制药等行业。

袋式过滤器根据袋数不同可分为单袋式和多袋式，根据进料孔位置不同可分为侧入式和顶入式，现侧入式已被顶入式取代。

另根据用户过滤温度的要求还可提供夹层过滤机，一般为双层结构，夹层可以通蒸汽或导热油，以保持或提高流体的温度，防止流体凝固，提高粘性液体的过滤速度，或满足下一道工序对温度的要求。

过滤原理:过滤机内部由金属网篮支撑着滤袋，液体由入口流进，经滤袋过滤后从出口流出，杂质则被拦截在滤袋中，滤袋更换或清洗后可继续使用。

多袋式过滤机的特点多袋式过滤机，适用于大流量过滤。

从2袋到24袋，规格齐全，进出口法兰口径为3~18"，单机最大流量90~1080m?/h。

可提供快开式设计，滤袋更换非常便捷。

也适用于希望使用较长时间后方才更换滤袋的场合。

塑胶过滤机是全球为数不多的采用顶入式结构的袋式塑胶过滤机，它极大地扩展了袋式过滤的应用范围。

广泛用于酸碱等腐蚀性强的流体过滤，对于工作压力不大的一般性流体过滤，也是比较经济的一种选择。

滤袋作为过滤元件，滤袋是过滤过程中的关键一环，滤袋品质在很大程度上决定了用户的过滤效果。

滤袋材质多样，其主要材料有:1、无纺布滤袋:大容污量，可清除凝胶状颗粒，用于工程精度的深层过滤。

主要产品:聚丙烯，其特点是耐酸碱，耐温90ºC，无纺布纤维，深度过滤精度范围为0.5~600µm。

聚酯，耐碱、耐溶剂、耐温160ºC ，无纺布纤维，深层过滤精度为0.5~600µm。

2、丝网滤袋:绝对精度的表面过滤，过滤效率100%，主要产品有:单纤维和多纤维编织网。

主要产品:尼龙耐酸碱、耐溶剂，耐温150ºC，绝对过滤精度5~1200µm。

不锈钢滤网:绝对过滤，耐高温、高压，可反复清洗，非常耐用，绝对过滤精度为25~1200µm。

袋式过滤器产品介绍及规格袋式过滤器一种结构新颖、体积小、操作简便灵活、节能、高效、密闭工作、适用性强的多用途过滤设备。

广东恒田袋式过滤器是一种新型的过滤系统。

袋式过滤器内部由金属网篮支撑滤袋，液体由入口流进，经滤袋过滤后从出口流出，杂质拦截在滤袋中，更换滤袋后可继续使用。

1. 1 简介2. 2 基本参数3. 3 产品分类4. 4 主要优点5. 5 产品规格6. 6 操作方法简介结构及工作原理：广东恒田袋式过滤机是一种压力式过滤装置，主要有过滤筒体、过滤筒盖和快开机构、不锈钢滤袋加强网等主要部件组成，滤液由过滤机外壳的旁侧入口管流入滤袋，滤袋本身是装置在加强网篮内，液体渗透过所需要细度等级的滤袋即能获得合格的滤液，杂质颗粒被滤袋拦截。

该机更换滤袋十分方便，过滤基本无物料消耗。

袋式过滤器具备构造合理、密封性好、流通才能强、操作简便等诸多长处。

尤其是滤袋侧漏机率小，能正确地保障过滤精度，并能快捷地改换滤袋，使得操作成本下降。

滤器内外表面采取机械喷砂抛光解决，平均、易清洗。

袋式过滤器所采取的过滤方法是侧进侧出的方法，也可以采取侧进底出的方法，通过管道中的压力将过滤液体介质压入或抽入袋式过滤器桶体，要过滤的液体介质经由电抛光冲孔支持滤蓝承托的过滤袋的过滤，发生变化的固液分别到达液体介质被过滤的结果。

参数♦原理：加压过滤♦用途：液体过滤♦样式：袋式♦性能：精滤♦适用对象：固液分离♦适用对象性质：高卫生要求物料♦滤料类型：针刺无纺布♦主体材质：长纤维无纺布♦适用范围：化工、制药、汽车、轻工、食品、电镀等行业产品分类袋式过滤器有以下几类：单袋过滤器、多袋过滤器，摇臂袋式过滤器、高精度袋式过滤器等，过滤器过滤精度1-10微米范围。

主要优点♦滤袋侧漏机率小，有力地保证了过滤品质。

♦袋式过滤可承载更大的工作压力，压损小，运行费用低，节能效果明显。

♦滤袋过滤精度不断提高，已达到0.5μm。

♦袋式过滤处理量大、体积小，容污量大。

袋式过滤器是一种新型的过滤系统，过滤机内部由金属网篮支撑滤袋，液体由入口流进，经滤袋过滤后从出口流出，杂质被拦截在滤袋中，更换滤袋后可继续使用。

◆袋式过滤处理量大、体积小，容污量大。

◆基于袋式过滤系统的工作原理和结构，更换滤袋时方便快捷，而且过滤机免清洗，省工省时。

◆滤袋侧漏机率小，有力的保证了过滤品质。

◆袋式过滤可承载更大的工作压力，压损小，运行费用低，节能效果明显。

◆滤袋过滤精度不断提高，目前已达到0.5um。

※最大流量是处理水时的参考值,实际值会因液体的粘度、杂质含量和压差的变化而不同不锈钢外壳与各种型号的滤芯匹配使用，以达到用户所要求的过滤效果。

设计符合制药行业“GMP”规范。

本过滤器分为液体过滤及气体过滤两大类型。

袋式精细过滤器是由容器，滤袋，支撑网篮三部分构成一个简便，高效，通用的液全过滤系统。

需要过滤的流体，由上口进入滤袋，液体中的固态物质会被阻留在袋内，从而得到清洁的流体，由于期使用简便，经济合理，因而广泛用于石油产品，化工产品，食品及饮料，污水等访方面过滤。

袋式精细过滤器具有高流通能力，高过滤精度，低成本，操作简便，快速等特点。

适用于任何微细颗粒(少于1000ppm)的过滤，精度范围可从1至100μm及1000m3/h流量的液体过滤。

滤袋我公司生产的袋式过滤器其核心件-滤袋已通过ISO9001质量体系认证。

过滤精度1-1000μm滤袋的材料有尼龙，聚丙烯，聚脂，聚芳酰胺，聚四氟乙烯，羊毛等。

分为单丝多丝滤袋，针毡布滤袋及熔吹无纺布滤袋三种。

单丝及多丝网袋是一种表面型过滤织布结构，经过高温定型，以防在过滤过程中造成滤孔扩张。

因而具有绝对精密过滤等级，捕捉杂质于其滤材表面上，滤袋可反复清洗再使用。

袋式过滤器典型应用领域水处理、食品及饮料、化学品、粘贴剂、汽车、纺织工业、制药、涂料和油漆、精细化工、电子工业、金属工业、石油化工、其它。

概述：材质：无纺布适用范围：油箱、过滤器、其他用途：水过滤类型其他适用对象：水品牌规格：直径180*810编织方式：轧花性能：耐酸、耐碱、耐高温、其他01号袋直径7inch(178mm)长度17inch(432mm)可配置PureSeal或SS环口适用於P13D／PBS一01l机型02号袋直径7inch(178mm)长厦32inch(813mm)可配置PureSea r或ss环口适用於PBD／PBS.012机型03号袋直径4inch(102mm)长度9inch(229mm)可配置PureSeal或SS环口适用於PBD／PBS一013机型04号袋直径4inchfl02mm)长度15inch(381 mm)可配置PureSeal或ss环口适用於PBD，PBS，014机型PP滤袋材质HI=高温尼龙NY=尼龙PE=聚酯PP=聚丙烯TF=铁氟龙NG滤袋种类IF=有内衬的纤维滤布IG=有内村的纤维滤布(经表面处理)NF=无内衬的纤维滤布NG=无内衬的纤维滤布(经表面处理)MO=单纤滤网MM=复纤滤网005滤材孔径095=0.5μm001= 1μm005= 5μm010=10μm025=25μm050=50μm……800=800μmP外袭材质E=聚酯复纤网N=尼龙单纤网M=尼龙复纤网P=标准单层袋02袋号010203040506P环口材质E=聚酯N=尼龙P=聚丙烯S=304不锈钢X=316不锈钢WE特殊设计WE=热熔式RE石家庄乾煌过滤设备有限公司生产的袋式过滤器是一种结构新颖、体积小、操作简便灵活、节能、高效密闭工作、适应性强的多用途过滤设备。

多袋式过滤器设计方案
一、过滤器简介
多袋式过滤器是一种常用于工业领域的过滤设备，其主要作用是去除液体或气体中的杂质和颗粒物。

它由多个过滤袋组成，通过过滤袋上的微孔网格将颗粒物截留在袋外，从而实现过滤效果。

二、设计要求
1. 过滤效率高：确保过滤器能够有效去除液体或气体中的颗粒物，保证生产过程的安全和稳定。

2. 容量大：设计过滤器时需考虑处理的流量和压力，保证过滤器具备处理大容量液体或气体的能力。

3. 耐腐蚀性强：由于液体或气体中可能含有腐蚀性物质，过滤器的材质应具备良好的耐腐蚀性。

4. 操作简便：用户在操作过滤器时需方便快捷，易于更换和清洗过滤袋。

三、设计方案
1. 材料选择：过滤器主体可选用304不锈钢材料，具备良好的耐腐蚀性能。

过滤袋可采用聚酯纤维，具有较好的过滤效果和耐高温性能。

2. 结构设计：设计过滤器时，选用多组过滤袋并设置在一个密封的过滤室内，以确保液体或气体在通过过滤袋时不会泄漏。

过滤室内还设计有排放口，以方便清理过滤袋。

3. 过滤效率提升：为提高过滤效率，可在过滤袋上增加一层网格，以进一步截留颗粒物。

4. 换袋装置设计：设计装置以实现过滤袋的快速更换，用户无
需拆解过滤器主体，只需打开换袋装置，即可进行更换操作。

5. 清洗系统设计：为方便清洗过滤袋，设计清洗系统，使用户能够通过注入清洗液体来冲洗袋内的杂质，提高过滤袋的使用寿命。

四、总结
以上是一种多袋式过滤器的设计方案，通过合理选材、优化结构设计等方式，能够实现高效、方便的过滤效果，并提高过滤袋的使用寿命。

在实际应用中，根据具体需求和场景，还可以进行进一步的优化和改进。

袋式过滤器
袋式过滤器广泛适用于腈纶、化纤、聚醋、制药、冶金、食品、化工等生产工艺流程中。

袋式过滤器由壳体、滤板、滤篮、滤袋及附属构件组成。

根据介质、腐蚀性能、毒性、操作温度、粘度、过滤精度、操作压力、流量及流阻等不同要求，选用不同的材质与结构设计的特殊过滤器。

滤袋选用优质有机纤维，超细过滤精度的滤布制成·过滤iH度为3μm—450μm。

滤袋具有耐腐蚀性能强，抗拉强度好，过滤量大一流阻小等特点，以达到生产工艺要求。

袋式过滤系统
快开多袋式过滤器VM3-VM8
快开多袋过滤器在庳来多袋机的基础上增加了快速开关机构及平衡机构，操作简单迅速。

克服了以往普通多袋式过滤器换袋的繁琐，时间冗长问题。

弹簧辅助的平衡机构使顶盖在0~105度任一角度停止，安全可靠。

快速开关机构保证最简单、易用和安全的操作系统，将停机时间缩至最短、促进生产力及减低
操作成本。

特有的压环保证了滤袋的密封。

独有的平衡机构使顶盖的开关轻而易举。

设计紧凑，将液体的损失减至最少。

选用01#、02#尺寸规格的过滤袋或过滤网。

袋式过滤器工作原理袋式过滤器是一种常见的固液分离设备，广泛应用于化工、制药、食品等行业。

它的工作原理主要是利用滤袋对固体颗粒进行过滤，将固体颗粒截留在袋内，使液体通过袋外的滤料得到清洁的液体。

下面我们将详细介绍袋式过滤器的工作原理。

首先，袋式过滤器的工作原理是基于滤料对固体颗粒的截留作用。

当混合物通过袋式过滤器时，固体颗粒会被滤袋截留在袋内，而液体则通过滤袋的孔隙间隙，得到清洁的液体。

这种工作原理使得袋式过滤器能够有效地实现固液分离的目的。

其次，袋式过滤器的工作原理还涉及到滤袋的选择和设计。

滤袋的选择应根据被过滤物料的特性和要求来确定，通常包括滤料的材质、孔径大小、过滤精度等。

而滤袋的设计也需要考虑到流体力学特性，以确保在过滤过程中能够有效地截留固体颗粒，同时又能保证流体的通畅。

另外，袋式过滤器的工作原理还包括了滤袋的清洗和更换。

在长时间运行后，滤袋会逐渐被固体颗粒堵塞，影响过滤效果。

因此，需要对滤袋进行定期清洗或更换，以保证过滤器的正常运行。

清洗和更换滤袋的频率和方法需要根据具体的工况来确定，以确保袋式过滤器的稳定性和效率。

最后，袋式过滤器的工作原理还需要考虑操作参数的控制。

包括过滤压力、流速、温度等参数的控制，都会直接影响到过滤效果。

合理的操作参数能够提高过滤效率，延长滤袋的使用寿命，降低维护成本。

总的来说，袋式过滤器的工作原理是基于滤料对固体颗粒的截留作用，通过滤袋的选择和设计、滤袋的清洗和更换以及操作参数的控制，实现了固液分离的目的。

在实际应用中，需要根据具体的工艺要求和物料特性来选择合适的袋式过滤器，并合理控制操作参数，以确保其正常高效运行。

袋式过滤器多袋式过滤器设备工艺原理背景介绍袋式过滤器是一种常用的固液分离设备，主要用于分离液体中的固体颗粒，广泛应用于化工、制药、食品、轻工等行业。

袋式过滤器采用纤维或合成材料制成的过滤袋作为过滤介质，液体从过滤袋内向外流动，将颗粒物滤出，滤液从袋外流出。

近年来，随着生产工艺的不断发展，袋式过滤器的种类越来越多，同时多袋式过滤器逐渐成为了主流。

多袋式过滤器的组成多袋式过滤器是由一组过滤袋组成的设备，一般由壳体、进出口管道、多个过滤袋和卸料门组成。

多袋式过滤器的设计理念是在保持过滤作用基础上，通过增加过滤袋数量提高过滤精度和生产效率。

多袋式过滤器的过滤袋数量范围广泛，从几个到几百个都有。

多袋式过滤器的过滤原理多袋式过滤器的过滤原理与单袋式过滤器基本相同，唯一的不同是过滤袋的数量变多。

液体通过进口管道进入多袋式过滤器内部，然后从过滤袋内部流经袋壳外部，达到固液分离的目的。

在多袋式过滤器的过滤过程中，液体流经的过滤面积不断增加，因此，相同流量下，多袋式过滤器的过滤速度比单袋式过滤器慢，但也有更高的过滤精度和更大的产能。

多袋式过滤器的工艺优势多袋式过滤器与单袋式过滤器相比，具有以下的工艺优势：更高的过滤精度多袋式过滤器通过增加过滤袋数量，增加了过滤面积，液体流经的时间也变长，因此对于一定大小的固体颗粒，多袋式过滤器的过滤效果更好。

更大的产能多袋式过滤器相当于由多个单袋式过滤器组成，可以在不增加设备面积的情况下实现更大的产能。

同时，多袋式过滤器在操作过程中可以进行分袋操作，可以提高生产效率。

更广泛的应用范围多袋式过滤器的过滤袋可以根据不同的过滤介质和过滤要求进行更换，因此可以适用于不同领域和不同产线的生产需求。

结语多袋式过滤器作为一种新兴的固液分离设备，具有更高的过滤精度、更大的产能和更广泛的应用范围。

在今后的生产实践中，多袋式过滤器将会越来越发挥重要作用。

什么是袋式空气过滤器什么是袋式过滤器呢？袋式过滤器里配的袋一般是PE料（聚脂）或者PP料（聚丙烯）、还有尼龙料，用哪种材质的根据客户要求过滤的介质来定。

一、袋式过滤器使用范围：产品已被广泛应用了，行业分别有：== 汽车工业：涂装、涂料和油漆过滤== 电子工业：工艺用水前处理、磁带涂剂，空气预过滤== 食品、饮料工业：果汁、矿泉水、牛奶、酿酒、制醋、食用油、糖浆等澄清过滤== 石化医药化工工业：润滑油、化学药品、油剂、热溶剂、磷酸盐涂剂等除颗粒过滤== 生物制药工业：生物及发酵，医药用水、冲洗用水、高粘液、化妆品等过滤== 环境保护：工业及生活用水、纺织和造纸废水、金属切削液、清洁清洗剂过滤== 印刷、家具工业：油墨、油漆、树脂、蜡过滤二、袋式过滤器应用概念：袋式过滤器是一种新型的过滤系统，过滤器内部由金属内网支撑着滤袋，液体由入口流进，经滤袋过滤后流出，杂质则被拦截在过滤袋中，滤袋可更换后继续使用。

山姆袋式过滤系统主要基于深层过滤、表面过滤、吸附过滤等三种过滤原理，具有准确、高效、稳定的特点。

二、袋式过滤器种类：袋式过滤器主要包含:顶入式开模袋式过滤器、侧入袋式过滤器、大流量多袋式过滤器、不锈钢过滤器、和塑胶袋式过滤器;其中还包括：夹层保温袋式过滤器、碳钢袋式过滤器、衬氟防腐袋式过滤器、快开型袋式过滤器。

三、不锈钢袋式过滤器、塑胶袋式过滤器、多袋式过滤器、顶入式开模袋式过滤器和侧入型不锈钢过滤器的应用原理：不锈钢袋式过滤器具有结构简单、合理、密封性好、流通能力强、操作简便等诸多优点。

尤其是滤袋侧漏机率小，能准确地保证过滤精度，并能快捷地更换滤袋。

塑胶袋式过滤器是100%以PP(聚丙烯)材质制成的过滤系统,凭籍著PP材料优异的抗化学性能,使得X100塑胶过滤机能满足许多化学酸硷液体的过滤应用.一体射出成型的机壳,无接缝,无死角,规格精确；是一高品质,高效能,经济实用的优良产品。

多袋式过滤器适用于大流量液体过滤。
