钢的淬透性测定

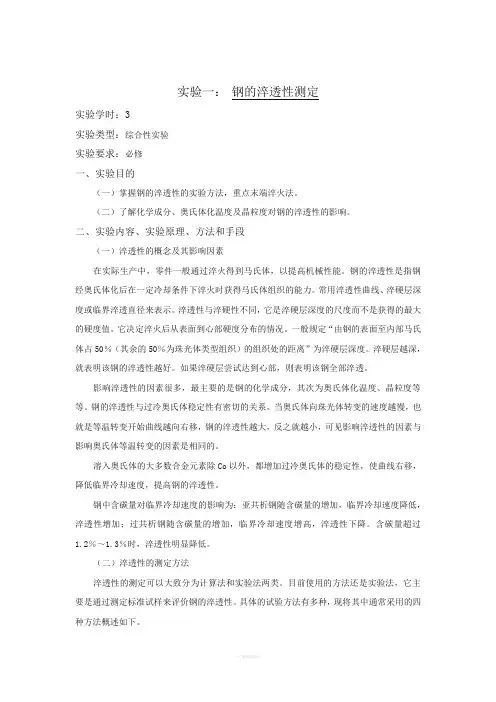

实验一：钢的淬透性测定实验学时：3实验类型：综合性实验实验要求：必修一、实验目的（一）掌握钢的淬透性的实验方法，重点末端淬火法。

（二）了解化学成分、奥氏体化温度及晶粒度对钢的淬透性的影响。

二、实验内容、实验原理、方法和手段（一）淬透性的概念及其影响因素在实际生产中，零件一般通过淬火得到马氏体，以提高机械性能。

钢的淬透性是指钢经奥氏体化后在一定冷却条件下淬火时获得马氏体组织的能力。

常用淬透性曲线、淬硬层深度或临界淬透直径来表示。

淬透性与淬硬性不同，它是淬硬层深度的尺度而不是获得的最大的硬度值。

它决定淬火后从表面到心部硬度分布的情况。

一般规定“由钢的表面至内部马氏体占50％（其余的50％为珠光体类型组织）的组织处的距离”为淬硬层深度。

淬硬层越深，就表明该钢的淬透性越好。

如果淬硬层尝试达到心部，则表明该钢全部淬透。

影响淬透性的因素很多，最主要的是钢的化学成分，其次为奥氏体化温度、晶粒度等等。

钢的淬透性与过冷奥氏体稳定性有密切的关系。

当奥氏体向珠光体转变的速度越慢，也就是等温转变开始曲线越向右移，钢的淬透性越大，反之就越小，可见影响淬透性的因素与影响奥氏体等温转变的因素是相同的。

溶入奥氏体的大多数合金元素除Co以外，都增加过冷奥氏体的稳定性，使曲线右移，降低临界冷却速度，提高钢的淬透性。

钢中含碳量对临界冷却速度的影响为：亚共析钢随含碳量的增加，临界冷却速度降低，淬透性增加；过共析钢随含碳量的增加，临界冷却速度增高，淬透性下降。

含碳量超过1.2％～1.3％时，淬透性明显降低。

（二）淬透性的测定方法淬透性的测定可以大致分为计算法和实验法两类。

目前使用的方法还是实验法，它主要是通过测定标准试样来评价钢的淬透性。

具体的试验方法有多种，现将其中通常采用的四种方法概述如下。

1、断口检验法根据GB227—63《炭素工具钢淬透性试验法》（低合金工具钢也可参照此标准）的规定，在退火钢棒截面中部截取2～3个试样，方形试样的横截面尺寸为20mm×20mm(±0.2)，圆形截面为φ22～33mm，长度为100±5mm，试样中间一侧开一个深度为3～5mm的V形槽，以利于淬火后打断观察断口。

实验钢的淬透性测定一:定义：钢的淬透性——指钢材被淬透的能力，或者说钢的淬透性是指表征钢材淬火时获得马氏体的能力的特性。

应该注意，钢的淬透性与可硬性两个概念的区别。

淬透性系指淬火时获得马氏体难易程度。

它主要和钢的过冷奥氏体的稳定性有关，或者说与钢的临界淬火冷却速度有关，可硬性指淬成马氏体可能得到的硬度，因此它主要和钢中含碳量有关。

二：淬透性影响因素1：钢的化学成分：a）：当加热温度低于Acm点时，含C量低于1％以下，随含碳量增加，临界冷却速度下降，淬透性提高，含C量高于1％时，则相反，当加热温度高于Ac3或Acm时，则随含碳量增加，临界冷却速度下降。

b）：合金元素除Ti，Zr，和Co外所有元素提高淬透性。

2：奥氏体晶粒度：奥氏体晶粒尺寸增大，淬透性提高。

3：奥氏体化温度：提高奥氏体化温度，不仅使奥氏体晶粒粗大，促使碳化物及其它非金属夹杂物流入，并使奥氏体成分均匀化，提高过冷奥氏体稳定性，从而提高淬透性。

4：第二相及其分布:奥氏体中未溶的非金属夹杂物和碳化物的存在以及其大小和分布，影响过冷奥氏体的稳定性，从而影响淬透性。

三：淬透性的实验测定方法有两种方法，一种是临界直径法，另一种是端淬法。

1．临界直径法一组由被测钢制成的不同直径的圆形棒按规定淬火条件(加热温度，冷却介质)进行淬火，然后在中间部位垂直于轴线截断，经磨光，制成粗晶试样后，沿着直径方向瞄定自表面至心部的硬度分布曲线。

发现随着试样直径增加，心的出现暗色易腐蚀区，表面为亮圈，且随着直径的继续增大，暗区愈来愈大，亮圈愈来凶小。

若与硬度分布曲线对应地观察，则该二区的分界线正好是硬度变化最大部位；若观察金相组织，则正好是50％马氏体和非马氏体的混合组织区，愈向外靠近表面，马氏体愈多，向里则马氏体急剧减少。

分界线上的硬度代表马氏体区的硬度，格罗斯曼(Gmssmann)将此硬度称为临界硬度或半马氏体硬度。

亮区就是淬硬层，暗区就是未淬硬层，把未出现暗区的最大试样直径称为淬火临界直径，则其含义为该种钢在该种淬火介质中能够完全淬透的最大直径。

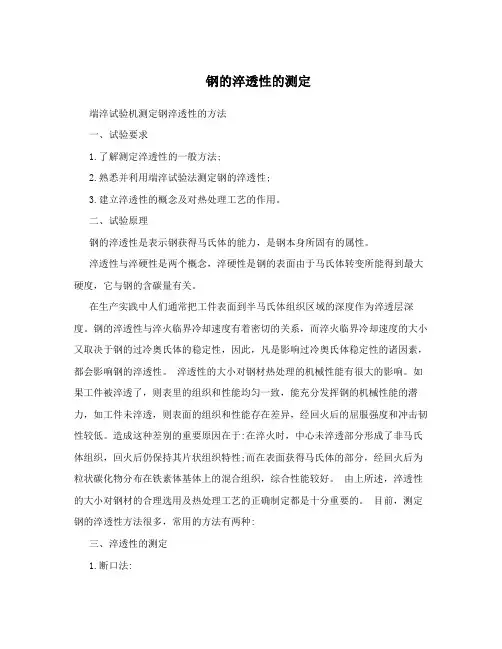

钢的淬透性的测定端淬试验机测定钢淬透性的方法一、试验要求1.了解测定淬透性的一般方法;2.熟悉并利用端淬试验法测定钢的淬透性;3.建立淬透性的概念及对热处理工艺的作用。

二、试验原理钢的淬透性是表示钢获得马氏体的能力，是钢本身所固有的属性。

淬透性与淬硬性是两个概念，淬硬性是钢的表面由于马氏体转变所能得到最大硬度，它与钢的含碳量有关。

在生产实践中人们通常把工件表面到半马氏体组织区域的深度作为淬透层深度。

钢的淬透性与淬火临界冷却速度有着密切的关系，而淬火临界冷却速度的大小又取决于钢的过冷奥氏体的稳定性，因此，凡是影响过冷奥氏体稳定性的诸因素，都会影响钢的淬透性。

淬透性的大小对钢材热处理的机械性能有很大的影响。

如果工件被淬透了，则表里的组织和性能均匀一致，能充分发挥钢的机械性能的潜力，如工件未淬透，则表面的组织和性能存在差异，经回火后的屈服强度和冲击韧性较低。

造成这种差别的重要原因在于:在淬火时，中心未淬透部分形成了非马氏体组织，回火后仍保持其片状组织特性;而在表面获得马氏体的部分，经回火后为粒状碳化物分布在铁素体基体上的混合组织，综合性能较好。

由上所述，淬透性的大小对钢材的合理选用及热处理工艺的正确制定都是十分重要的。

目前，测定钢的淬透性方法很多，常用的方法有两种:三、淬透性的测定1.断口法:从淬透层和未淬透层的宏观断口观察，可以较明显的分成两部分，淬透层呈暗黑色。

从硬度分布来看，因为碳钢的半马氏体区的硬度与碳含量有关(合金钢的半马氏体硬度一般比碳钢略高一些)见表1不同含碳量半马氏体区硬度表一含碳量, 半马氏体区硬度HRC 含碳量, 半马氏体区硬度HRC0.1 — 0.6 470.2 32 0.7 510.3 35 0.8 530.4 39 0.9 540.5 44 1.0 —在同样尺寸同样冷却条件下，通过硬度测定，可以测出不同钢由表层至至中心的硬度分布情况，比较它们截面上硬度分布曲线，就可以知道它们淬透层的深度及淬透性的好坏，图1为φ50毫米的40Cr钢与40,钢水淬后的截面硬度分布曲线。

实验一：钢的淬透性测定实验学时：3实验类型：综合性实验实验要求：必修一、实验目的（一）掌握钢的淬透性的实验方法，重点末端淬火法。

（二）了解化学成分、奥氏体化温度及晶粒度对钢的淬透性的影响。

二、实验内容、实验原理、方法和手段（一）淬透性的概念及其影响因素在实际生产中，零件一般通过淬火得到马氏体，以提高机械性能。

钢的淬透性是指钢经奥氏体化后在一定冷却条件下淬火时获得马氏体组织的能力。

常用淬透性曲线、淬硬层深度或临界淬透直径来表示。

淬透性与淬硬性不同，它是淬硬层深度的尺度而不是获得的最大的硬度值。

它决定淬火后从表面到心部硬度分布的情况。

一般规定“由钢的表面至内部马氏体占50％（其余的50％为珠光体类型组织）的组织处的距离”为淬硬层深度。

淬硬层越深，就表明该钢的淬透性越好。

如果淬硬层尝试达到心部，则表明该钢全部淬透。

影响淬透性的因素很多，最主要的是钢的化学成分，其次为奥氏体化温度、晶粒度等等。

钢的淬透性与过冷奥氏体稳定性有密切的关系。

当奥氏体向珠光体转变的速度越慢，也就是等温转变开始曲线越向右移，钢的淬透性越大，反之就越小，可见影响淬透性的因素与影响奥氏体等温转变的因素是相同的。

溶入奥氏体的大多数合金元素除Co以外，都增加过冷奥氏体的稳定性，使曲线右移，降低临界冷却速度，提高钢的淬透性。

钢中含碳量对临界冷却速度的影响为：亚共析钢随含碳量的增加，临界冷却速度降低，淬透性增加；过共析钢随含碳量的增加，临界冷却速度增高，淬透性下降。

含碳量超过1.2％～1.3％时，淬透性明显降低。

（二）淬透性的测定方法淬透性的测定可以大致分为计算法和实验法两类。

目前使用的方法还是实验法，它主要是通过测定标准试样来评价钢的淬透性。

具体的试验方法有多种，现将其中通常采用的四种方法概述如下。

1、断口检验法根据GB227—63《炭素工具钢淬透性试验法》（低合金工具钢也可参照此标准）的规定，在退火钢棒截面中部截取2～3个试样，方形试样的横截面尺寸为20mm×20mm(±0.2)，圆形截面为φ22～33mm，长度为100±5mm，试样中间一侧开一个深度为3～5mm的V形槽，以利于淬火后打断观察断口。

钢的淬透性的测定端淬试验机测定钢淬透性的方法一、试验要求1.了解测定淬透性的一般方法;2.熟悉并利用端淬试验法测定钢的淬透性;3.建立淬透性的概念及对热处理工艺的作用。

二、试验原理钢的淬透性是表示钢获得马氏体的能力，是钢本身所固有的属性。

淬透性与淬硬性是两个概念，淬硬性是钢的表面由于马氏体转变所能得到最大硬度，它与钢的含碳量有关。

在生产实践中人们通常把工件表面到半马氏体组织区域的深度作为淬透层深度。

钢的淬透性与淬火临界冷却速度有着密切的关系，而淬火临界冷却速度的大小又取决于钢的过冷奥氏体的稳定性，因此，凡是影响过冷奥氏体稳定性的诸因素，都会影响钢的淬透性。

淬透性的大小对钢材热处理的机械性能有很大的影响。

如果工件被淬透了，则表里的组织和性能均匀一致，能充分发挥钢的机械性能的潜力，如工件未淬透，则表面的组织和性能存在差异，经回火后的屈服强度和冲击韧性较低。

造成这种差别的重要原因在于:在淬火时，中心未淬透部分形成了非马氏体组织，回火后仍保持其片状组织特性;而在表面获得马氏体的部分，经回火后为粒状碳化物分布在铁素体基体上的混合组织，综合性能较好。

由上所述，淬透性的大小对钢材的合理选用及热处理工艺的正确制定都是十分重要的。

目前，测定钢的淬透性方法很多，常用的方法有两种:三、淬透性的测定1.断口法:从淬透层和未淬透层的宏观断口观察，可以较明显的分成两部分，淬透层呈暗黑色。

从硬度分布来看，因为碳钢的半马氏体区的硬度与碳含量有关(合金钢的半马氏体硬度一般比碳钢略高一些)见表1不同含碳量半马氏体区硬度表一含碳量, 半马氏体区硬度HRC 含碳量, 半马氏体区硬度HRC0.1 — 0.6 470.2 32 0.7 510.3 35 0.8 530.4 39 0.9 540.5 44 1.0 —在同样尺寸同样冷却条件下，通过硬度测定，可以测出不同钢由表层至至中心的硬度分布情况，比较它们截面上硬度分布曲线，就可以知道它们淬透层的深度及淬透性的好坏，图1为φ50毫米的40Cr钢与40,钢水淬后的截面硬度分布曲线。

实验一：钢的淬透性测定实验学时：3实验类型：综合性实验实验要求：必修一、实验目的（一）掌握钢的淬透性的实验方法，重点末端淬火法。

（二）了解化学成分、奥氏体化温度及晶粒度对钢的淬透性的影响。

二、实验内容、实验原理、方法和手段（一）淬透性的概念及其影响因素在实际生产中，零件一般通过淬火得到马氏体，以提高机械性能。

钢的淬透性是指钢经奥氏体化后在一定冷却条件下淬火时获得马氏体组织的能力。

常用淬透性曲线、淬硬层深度或临界淬透直径来表示。

淬透性与淬硬性不同，它是淬硬层深度的尺度而不是获得的最大的硬度值。

它决定淬火后从表面到心部硬度分布的情况。

一般规定“由钢的表面至内部马氏体占50％（其余的50％为珠光体类型组织）的组织处的距离”为淬硬层深度。

淬硬层越深，就表明该钢的淬透性越好。

如果淬硬层尝试达到心部，则表明该钢全部淬透。

影响淬透性的因素很多，最主要的是钢的化学成分，其次为奥氏体化温度、晶粒度等等。

钢的淬透性与过冷奥氏体稳定性有密切的关系。

当奥氏体向珠光体转变的速度越慢，也就是等温转变开始曲线越向右移，钢的淬透性越大，反之就越小，可见影响淬透性的因素与影响奥氏体等温转变的因素是相同的。

溶入奥氏体的大多数合金元素除Co以外，都增加过冷奥氏体的稳定性，使曲线右移，降低临界冷却速度，提高钢的淬透性。

钢中含碳量对临界冷却速度的影响为：亚共析钢随含碳量的增加，临界冷却速度降低，淬透性增加；过共析钢随含碳量的增加，临界冷却速度增高，淬透性下降。

含碳量超过1.2％～1.3％时，淬透性明显降低。

（二）淬透性的测定方法淬透性的测定可以大致分为计算法和实验法两类。

目前使用的方法还是实验法，它主要是通过测定标准试样来评价钢的淬透性。

具体的试验方法有多种，现将其中通常采用的四种方法概述如下。

1、断口检验法根据GB227—63《炭素工具钢淬透性试验法》（低合金工具钢也可参照此标准）的规定，在退火钢棒截面中部截取2～3个试样，方形试样的横截面尺寸为20mm×20mm(±0.2)，圆形截面为φ22～33mm，长度为100±5mm，试样中间一侧开一个深度为3～5mm的V形槽，以利于淬火后打断观察断口。

实验一：钢的淬透性测定实验学时：3实验类型：综合性实验实验要求：必修一、实验目的（一）掌握钢的淬透性的实验方法，重点末端淬火法。

（二）了解化学成分、奥氏体化温度及晶粒度对钢的淬透性的影响。

二、实验内容、实验原理、方法和手段（一）淬透性的概念及其影响因素在实际生产中，零件一般通过淬火得到马氏体，以提高机械性能。

钢的淬透性是指钢经奥氏体化后在一定冷却条件下淬火时获得马氏体组织的能力。

常用淬透性曲线、淬硬层深度或临界淬透直径来表示。

淬透性与淬硬性不同，它是淬硬层深度的尺度而不是获得的最大的硬度值。

它决定淬火后从表面到心部硬度分布的情况。

一般规定“由钢的表面至内部马氏体占50％（其余的50％为珠光体类型组织）的组织处的距离”为淬硬层深度。

淬硬层越深，就表明该钢的淬透性越好。

如果淬硬层尝试达到心部，则表明该钢全部淬透。

影响淬透性的因素很多，最主要的是钢的化学成分，其次为奥氏体化温度、晶粒度等等。

钢的淬透性与过冷奥氏体稳定性有密切的关系。

当奥氏体向珠光体转变的速度越慢，也就是等温转变开始曲线越向右移，钢的淬透性越大，反之就越小，可见影响淬透性的因素与影响奥氏体等温转变的因素是相同的。

溶入奥氏体的大多数合金元素除Co以外，都增加过冷奥氏体的稳定性，使曲线右移，降低临界冷却速度，提高钢的淬透性。

钢中含碳量对临界冷却速度的影响为：亚共析钢随含碳量的增加，临界冷却速度降低，淬透性增加；过共析钢随含碳量的增加，临界冷却速度增高，淬透性下降。

含碳量超过1.2％～1.3％时，淬透性明显降低。

（二）淬透性的测定方法淬透性的测定可以大致分为计算法和实验法两类。

目前使用的方法还是实验法，它主要是通过测定标准试样来评价钢的淬透性。

具体的试验方法有多种，现将其中通常采用的四种方法概述如下。

1、断口检验法根据GB227—63《炭素工具钢淬透性试验法》（低合金工具钢也可参照此标准）的规定，在退火钢棒截面中部截取2～3个试样，方形试样的横截面尺寸为20mm×20mm(±0.2)，圆形截面为φ22～33mm，长度为100±5mm，试样中间一侧开一个深度为3～5mm的V形槽，以利于淬火后打断观察断口。

实验一：钢的淬透性测定实验学时：3实验类型：综合性实验实验要求：必修一、实验目的（一）掌握钢的淬透性的实验方法，重点末端淬火法。

（二）了解化学成分、奥氏体化温度及晶粒度对钢的淬透性的影响。

二、实验内容、实验原理、方法和手段（一）淬透性的概念及其影响因素在实际生产中，零件一般通过淬火得到马氏体，以提高机械性能。

钢的淬透性是指钢经奥氏体化后在一定冷却条件下淬火时获得马氏体组织的能力。

常用淬透性曲线、淬硬层深度或临界淬透直径来表示。

淬透性与淬硬性不同，它是淬硬层深度的尺度而不是获得的最大的硬度值。

它决定淬火后从表面到心部硬度分布的情况。

一般规定“由钢的表面至内部马氏体占50％（其余的50％为珠光体类型组织）的组织处的距离”为淬硬层深度。

淬硬层越深，就表明该钢的淬透性越好。

如果淬硬层尝试达到心部，则表明该钢全部淬透。

影响淬透性的因素很多，最主要的是钢的化学成分，其次为奥氏体化温度、晶粒度等等。

钢的淬透性与过冷奥氏体稳定性有密切的关系。

当奥氏体向珠光体转变的速度越慢，也就是等温转变开始曲线越向右移，钢的淬透性越大，反之就越小，可见影响淬透性的因素与影响奥氏体等温转变的因素是相同的。

溶入奥氏体的大多数合金元素除Co以外，都增加过冷奥氏体的稳定性，使曲线右移，降低临界冷却速度，提高钢的淬透性。

钢中含碳量对临界冷却速度的影响为：亚共析钢随含碳量的增加，临界冷却速度降低，淬透性增加；过共析钢随含碳量的增加，临界冷却速度增高，淬透性下降。

含碳量超过1.2％～1.3％时，淬透性明显降低。

（二）淬透性的测定方法淬透性的测定可以大致分为计算法和实验法两类。

目前使用的方法还是实验法，它主要是通过测定标准试样来评价钢的淬透性。

具体的试验方法有多种，现将其中通常采用的四种方法概述如下。

1、断口检验法根据GB227—63《炭素工具钢淬透性试验法》（低合金工具钢也可参照此标准）的规定，在退火钢棒截面中部截取2～3个试样，方形试样的横截面尺寸为20mm×20mm(±0.2)，圆形截面为φ22～33mm，长度为100±5mm，试样中间一侧开一个深度为3～5mm的V形槽，以利于淬火后打断观察断口。

钢的淬透性的测定端淬试验机测定钢淬透性的方法一、试验要求1.了解测定淬透性的一般方法;2.熟悉并利用端淬试验法测定钢的淬透性;3.建立淬透性的概念及对热处理工艺的作用。

二、试验原理钢的淬透性是表示钢获得马氏体的能力，是钢本身所固有的属性。

淬透性与淬硬性是两个概念，淬硬性是钢的表面由于马氏体转变所能得到最大硬度，它与钢的含碳量有关。

在生产实践中人们通常把工件表面到半马氏体组织区域的深度作为淬透层深度。

钢的淬透性与淬火临界冷却速度有着密切的关系，而淬火临界冷却速度的大小又取决于钢的过冷奥氏体的稳定性，因此，凡是影响过冷奥氏体稳定性的诸因素，都会影响钢的淬透性。

淬透性的大小对钢材热处理的机械性能有很大的影响。

如果工件被淬透了，则表里的组织和性能均匀一致，能充分发挥钢的机械性能的潜力，如工件未淬透，则表面的组织和性能存在差异，经回火后的屈服强度和冲击韧性较低。

造成这种差别的重要原因在于:在淬火时，中心未淬透部分形成了非马氏体组织，回火后仍保持其片状组织特性;而在表面获得马氏体的部分，经回火后为粒状碳化物分布在铁素体基体上的混合组织，综合性能较好。

由上所述，淬透性的大小对钢材的合理选用及热处理工艺的正确制定都是十分重要的。

目前，测定钢的淬透性方法很多，常用的方法有两种:三、淬透性的测定1.断口法:从淬透层和未淬透层的宏观断口观察，可以较明显的分成两部分，淬透层呈暗黑色。

从硬度分布来看，因为碳钢的半马氏体区的硬度与碳含量有关(合金钢的半马氏体硬度一般比碳钢略高一些)见表1不同含碳量半马氏体区硬度表一含碳量, 半马氏体区硬度HRC 含碳量, 半马氏体区硬度HRC0.1 — 0.6 470.2 32 0.7 510.3 35 0.8 530.4 39 0.9 540.5 44 1.0 —在同样尺寸同样冷却条件下，通过硬度测定，可以测出不同钢由表层至至中心的硬度分布情况，比较它们截面上硬度分布曲线，就可以知道它们淬透层的深度及淬透性的好坏，图1为φ50毫米的40Cr钢与40,钢水淬后的截面硬度分布曲线。

钢的淬透性的测定端淬试验机测定钢淬透性的方法一、试验要求1.了解测定淬透性的一般方法;2.熟悉并利用端淬试验法测定钢的淬透性;3.建立淬透性的概念及对热处理工艺的作用。

二、试验原理钢的淬透性是表示钢获得马氏体的能力，是钢本身所固有的属性。

淬透性与淬硬性是两个概念，淬硬性是钢的表面由于马氏体转变所能得到最大硬度，它与钢的含碳量有关。

在生产实践中人们通常把工件表面到半马氏体组织区域的深度作为淬透层深度。

钢的淬透性与淬火临界冷却速度有着密切的关系，而淬火临界冷却速度的大小又取决于钢的过冷奥氏体的稳定性，因此，凡是影响过冷奥氏体稳定性的诸因素，都会影响钢的淬透性。

淬透性的大小对钢材热处理的机械性能有很大的影响。

如果工件被淬透了，则表里的组织和性能均匀一致，能充分发挥钢的机械性能的潜力，如工件未淬透，则表面的组织和性能存在差异，经回火后的屈服强度和冲击韧性较低。

造成这种差别的重要原因在于:在淬火时，中心未淬透部分形成了非马氏体组织，回火后仍保持其片状组织特性;而在表面获得马氏体的部分，经回火后为粒状碳化物分布在铁素体基体上的混合组织，综合性能较好。

由上所述，淬透性的大小对钢材的合理选用及热处理工艺的正确制定都是十分重要的。

目前，测定钢的淬透性方法很多，常用的方法有两种:三、淬透性的测定1.断口法:从淬透层和未淬透层的宏观断口观察，可以较明显的分成两部分，淬透层呈暗黑色。

从硬度分布来看，因为碳钢的半马氏体区的硬度与碳含量有关(合金钢的半马氏体硬度一般比碳钢略高一些)见表1不同含碳量半马氏体区硬度表一含碳量, 半马氏体区硬度HRC 含碳量, 半马氏体区硬度HRC0.1 — 0.6 470.2 32 0.7 510.3 35 0.8 530.4 39 0.9 540.5 44 1.0 —在同样尺寸同样冷却条件下，通过硬度测定，可以测出不同钢由表层至至中心的硬度分布情况，比较它们截面上硬度分布曲线，就可以知道它们淬透层的深度及淬透性的好坏，图1为φ50毫米的40Cr钢与40,钢水淬后的截面硬度分布曲线。

钢的淬透性测定实验⼀：钢的淬透性测定实验学时：3实验类型：综合性实验实验要求：必修⼀、实验⽬的（⼀）掌握钢的淬透性的实验⽅法，重点末端淬⽕法。

（⼆）了解化学成分、奥⽒体化温度及晶粒度对钢的淬透性的影响。

⼆、实验内容、实验原理、⽅法和⼿段（⼀）淬透性的概念及其影响因素在实际⽣产中，零件⼀般通过淬⽕得到马⽒体，以提⾼机械性能。

钢的淬透性是指钢经奥⽒体化后在⼀定冷却条件下淬⽕时获得马⽒体组织的能⼒。

常⽤淬透性曲线、淬硬层深度或临界淬透直径来表⽰。

淬透性与淬硬性不同，它是淬硬层深度的尺度⽽不是获得的最⼤的硬度值。

它决定淬⽕后从表⾯到⼼部硬度分布的情况。

⼀般规定“由钢的表⾯⾄内部马⽒体占50％（其余的50％为珠光体类型组织）的组织处的距离”为淬硬层深度。

淬硬层越深，就表明该钢的淬透性越好。

如果淬硬层尝试达到⼼部，则表明该钢全部淬透。

影响淬透性的因素很多，最主要的是钢的化学成分，其次为奥⽒体化温度、晶粒度等等。

钢的淬透性与过冷奥⽒体稳定性有密切的关系。

当奥⽒体向珠光体转变的速度越慢，也就是等温转变开始曲线越向右移，钢的淬透性越⼤，反之就越⼩，可见影响淬透性的因素与影响奥⽒体等温转变的因素是相同的。

溶⼊奥⽒体的⼤多数合⾦元素除Co以外，都增加过冷奥⽒体的稳定性，使曲线右移，降低临界冷却速度，提⾼钢的淬透性。

钢中含碳量对临界冷却速度的影响为：亚共析钢随含碳量的增加，临界冷却速度降低，淬透性增加；过共析钢随含碳量的增加，临界冷却速度增⾼，淬透性下降。

含碳量超过1.2％～1.3％时，淬透性明显降低。

（⼆）淬透性的测定⽅法淬透性的测定可以⼤致分为计算法和实验法两类。

⽬前使⽤的⽅法还是实验法，它主要是通过测定标准试样来评价钢的淬透性。

具体的试验⽅法有多种，现将其中通常采⽤的四种⽅法概述如下。

1、断⼝检验法根据GB227—63《炭素⼯具钢淬透性试验法》（低合⾦⼯具钢也可参照此标准）的规定，在退⽕钢棒截⾯中部截取2～3个试样，⽅形试样的横截⾯尺⼨为20mm×20mm(±0.2)，圆形截⾯为φ22～33mm，长度为100±5mm，试样中间⼀侧开⼀个深度为3～5mm的V形槽，以利于淬⽕后打断观察断⼝。
