涡轴发动机的热力循环分析

收稿日期：2020-09-04基金项目：航空动力基础研究项目资助作者简介：郑华雷（1987），男，硕士，工程师，从事航空发动机总体性能设计工作；E-mail ：****************。

引用格式：郑华雷，蔡建兵，黄兴.基于多设计点方法的涡轴发动机热力循环分析及应用[J].航空发动机，2023，49（1）：41-46.ZHENG Hualei ，CAI Ji⁃anbing ，HUANG Xing.Turboshaft thermodynamic cycle analysis based on multi-design point method[J].Aeroengine ，2023，49（1）：41-46.基于多设计点方法的涡轴发动机热力循环分析郑华雷，蔡建兵，黄兴（中国航发湖南动力机械研究所，湖南株洲412002）摘要：针对航空发动机设计中涉及多性能需求和多约束条件的热力循环分析问题，提出了多设计点热力循环分析方法。

详细介绍了多设计点热力循环分析方法的构建以及求解过程，用单设计点方法和多设计点方法对单转子燃气发生器带自由式动力涡轮的涡轴发动机进行热力循环分析，并分析了2种方法得到的设计域。

结果表明：在由传统单设计点方法所获得的设计域内的某些区域，由于性能需求和使用限制的矛盾而不可行，而在这部分不可行区域内，有可能包含性能最优的设计点，从而使最优设计点不可行；在多设计点方法分析中，采用了多个（或所有）有性能需求和使用限制的工作状态作为其设计点，可以在合适的工作状态选取正确的设计变量，从而使设计域内的每一设计点都满足所有工作状态的要求。

关键词：热力循环分析；单设计点方法；多设计点方法；性能需求；多约束条件；涡轴发动机中图分类号：V231.1文献标识码：Adoi ：10.13477/ki.aeroengine.2023.01.005Turboshaft Thermodynamic Cycle Analysis Based on Multi-Design Point MethodZHENG Hua-lei ，CAI Jian-bing ，HUANG Xing（AEEC Hunan Aviation Powerplant Research Institute ，Zhuzhou Hunan 412002，China ）Abstract ：A multi-design point method was developed to investigate the thermodynamic cycle analysis utilizing multiple performance requirements and multiple constraints in the aircraft engine design process.This paper illustrates the construction and solution process to perform on-design cycle analysis at more than one operating conditions.Cycle design spaces of a single rotor gas generator turbshaft engine with a free power turbine created by the two different design methods were examined.Analysis of the design space demonstrates that theconflict between technology limits and performance requirements at off design operating conditions makes some region of design space ，maybe contains the optimum candidate engine ，created by single design method infeasible ，in the meanwhile ，multi-design point method ，which incorporates multiple （all ）operating conditions where performance requirements and constrains are specified ，can set the design variables at the appropriate operating conditions while meeting the specified performance requirements and constraints for all operating con⁃ditions .Key words ：thermodynamic cycle analysis ；single design point method ；multi-design point method ；performance requirements ；technology limits;turboshaft航空发动机Aeroengine0引言燃气涡轮发动机热力循环分析用于确定发动机的几何尺寸和全包线内的性能，是发动机设计过程中极为重要的一环。

涡轮循环供热系统工作原理
涡轮循环供热系统是一种利用燃气涡轮发电机的废热来供应热水和蒸汽的热力循环系统。

其工作原理如下：
1. 发电过程：燃气涡轮发电系统中的燃气进入燃烧室燃烧，高温高压的燃气推动涡轮旋转，令发电机产生电能。

2. 高温废热回收：在燃气涡轮发电过程中，产生了大量废热。

为了利用这些废热，系统将燃气涡轮发电机的排气高温废热通过烟气热交换器与循环介质进行换热，将部分高温废热转换为热水或蒸汽。

3. 余热利用：烟气热交换器中的循环介质吸收了废热后变热，并通过循环泵将其送入供热系统中。

供热系统中的热水或蒸汽可用于供暖、生活热水或其他热能需求。

4. 冷凝回收：在循环过程中，循环介质中带有高温热水或蒸汽被用于供热后，经过热交换器后变冷凝，形成低温的液体循环介质。

这部分低温液体循环介质被送回燃气涡轮发电机的进气系统，实现循环利用。

通过涡轮循环供热系统，废热得到了有效利用，可以提高能源利用效率并减少环境污染。

该系统被广泛应用于发电厂、锅炉房、工业生产等领域，具有节能环保的优势。

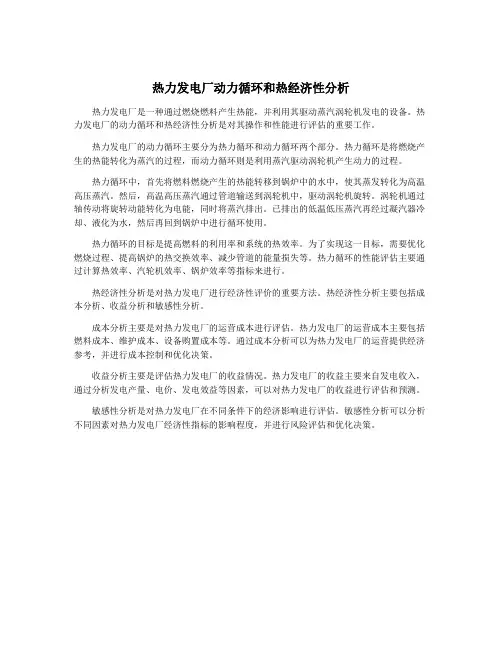

热力发电厂动力循环和热经济性分析热力发电厂是一种通过燃烧燃料产生热能，并利用其驱动蒸汽涡轮机发电的设备。

热力发电厂的动力循环和热经济性分析是对其操作和性能进行评估的重要工作。

热力发电厂的动力循环主要分为热力循环和动力循环两个部分。

热力循环是将燃烧产生的热能转化为蒸汽的过程，而动力循环则是利用蒸汽驱动涡轮机产生动力的过程。

热力循环中，首先将燃料燃烧产生的热能转移到锅炉中的水中，使其蒸发转化为高温高压蒸汽。

然后，高温高压蒸汽通过管道输送到涡轮机中，驱动涡轮机旋转。

涡轮机通过轴传动将旋转动能转化为电能，同时将蒸汽排出。

已排出的低温低压蒸汽再经过凝汽器冷却、液化为水，然后再回到锅炉中进行循环使用。

热力循环的目标是提高燃料的利用率和系统的热效率。

为了实现这一目标，需要优化燃烧过程、提高锅炉的热交换效率、减少管道的能量损失等。

热力循环的性能评估主要通过计算热效率、汽轮机效率、锅炉效率等指标来进行。

热经济性分析是对热力发电厂进行经济性评价的重要方法。

热经济性分析主要包括成本分析、收益分析和敏感性分析。

成本分析主要是对热力发电厂的运营成本进行评估。

热力发电厂的运营成本主要包括燃料成本、维护成本、设备购置成本等。

通过成本分析可以为热力发电厂的运营提供经济参考，并进行成本控制和优化决策。

收益分析主要是评估热力发电厂的收益情况。

热力发电厂的收益主要来自发电收入，通过分析发电产量、电价、发电效益等因素，可以对热力发电厂的收益进行评估和预测。

敏感性分析是对热力发电厂在不同条件下的经济影响进行评估。

敏感性分析可以分析不同因素对热力发电厂经济性指标的影响程度，并进行风险评估和优化决策。

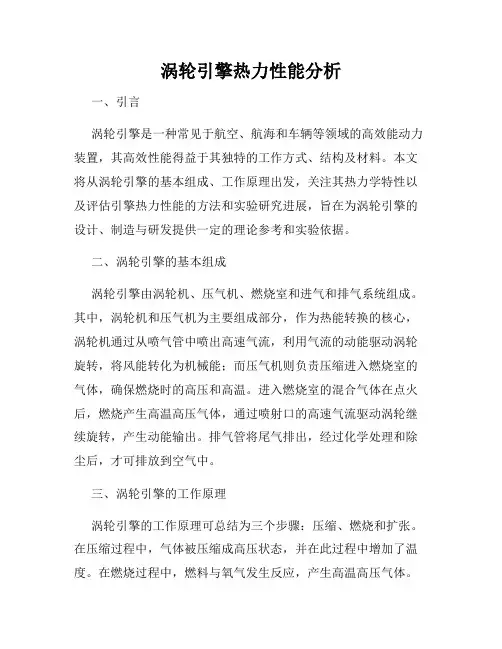

涡轮引擎热力性能分析一、引言涡轮引擎是一种常见于航空、航海和车辆等领域的高效能动力装置，其高效性能得益于其独特的工作方式、结构及材料。

本文将从涡轮引擎的基本组成、工作原理出发，关注其热力学特性以及评估引擎热力性能的方法和实验研究进展，旨在为涡轮引擎的设计、制造与研发提供一定的理论参考和实验依据。

二、涡轮引擎的基本组成涡轮引擎由涡轮机、压气机、燃烧室和进气和排气系统组成。

其中，涡轮机和压气机为主要组成部分，作为热能转换的核心，涡轮机通过从喷气管中喷出高速气流，利用气流的动能驱动涡轮旋转，将风能转化为机械能；而压气机则负责压缩进入燃烧室的气体，确保燃烧时的高压和高温。

进入燃烧室的混合气体在点火后，燃烧产生高温高压气体，通过喷射口的高速气流驱动涡轮继续旋转，产生动能输出。

排气管将尾气排出，经过化学处理和除尘后，才可排放到空气中。

三、涡轮引擎的工作原理涡轮引擎的工作原理可总结为三个步骤：压缩、燃烧和扩张。

在压缩过程中，气体被压缩成高压状态，并在此过程中增加了温度。

在燃烧过程中，燃料与氧气发生反应，产生高温高压气体。

在扩张过程中，高温高压气体通过喷嘴喷出，并在喷嘴外扩散，产生一定的动能。

这个动能被用来驱动特定机械的旋转，如涡轮机的旋转。

涡轮引擎的优点在于其高效性和可靠性，具有大功率和较高的推力，而且体积小、重量轻，相对于其他传统燃烧发动机，具有卓越的输出动力、高速度和高度适应性。

四、评估涡轮引擎的热力性能涡轮引擎的热力性能对于其设计和优化尤为重要。

可以通过以下方法对其进行评估：（1）热力学循环分析通过热力学循环分析，可以计算出各循环点的温度、压力、功率增量和热效率等参数。

热力学循环分析是评估涡轮引擎热力性能的最基本方法之一，能够为涡轮引擎的性能和设计等问题提供可靠的理论基础。

（2）热工参数测量通过实验方法，对引擎各循环点的温度、压力、工作流量以及功率等参数进行测量，然后根据测量结果对涡轮引擎的性能进行评估，检验和验证分析结果的正确性。

收稿日期：2022-11-02基金项目：军科委基础加强课题（2019-JCJQ-ZD-033-00）资助作者简介：王晓东（1988），男，硕士，工程师。

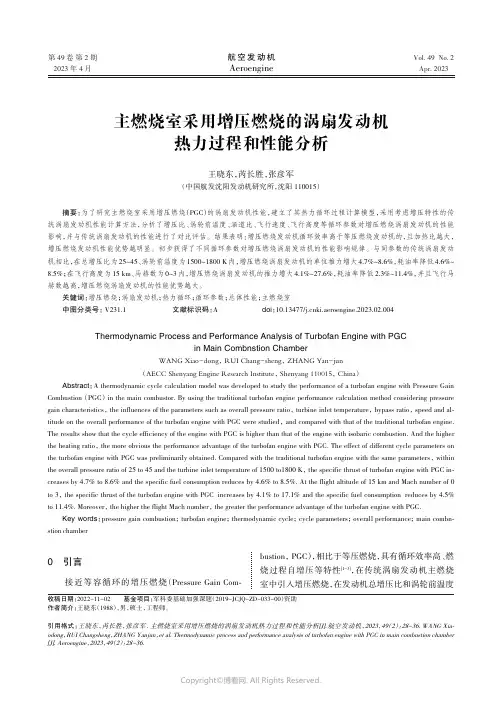

引用格式：王晓东，芮长胜，张彦军.主燃烧室采用增压燃烧的涡扇发动机热力过程和性能分析[J].航空发动机，2023，49（2）：28-36.WANG Xia⁃odong ，RUI Changsheng ，ZHANG Yanjun ，et al.Thermodynamic process and performance analysis of turbofan engine with PGC in main combnstion chamber [J].Aeroengine ，2023，49（2）：28-36.第49卷第2期2023年4月Vol.49No.2Apr.2023航空发动机Aeroengine0引言接近等容循环的增压燃烧（Pressure Gain Com⁃bustion ，PGC ），相比于等压燃烧，具有循环效率高、燃烧过程自增压等特性[1-3]，在传统涡扇发动机主燃烧室中引入增压燃烧，在发动机总增压比和涡轮前温度主燃烧室采用增压燃烧的涡扇发动机热力过程和性能分析王晓东，芮长胜，张彦军（中国航发沈阳发动机研究所，沈阳110015）摘要：为了研究主燃烧室采用增压燃烧（PGC ）的涡扇发动机性能，建立了其热力循环过程计算模型，采用考虑增压特性的传统涡扇发动机性能计算方法，分析了增压比、涡轮前温度、涵道比、飞行速度、飞行高度等循环参数对增压燃烧涡扇发动机的性能影响，并与传统涡扇发动机的性能进行了对比评估。

结果表明：增压燃烧发动机循环效率高于等压燃烧发动机的，且加热比越大，增压燃烧发动机性能优势越明显。

初步获得了不同循环参数对增压燃烧涡扇发动机的性能影响规律。

与同参数的传统涡扇发动机相比，在总增压比为25~45、涡轮前温度为1500~1800K 内，增压燃烧涡扇发动机的单位推力增大4.7%~8.6%，耗油率降低4.6%~8.5%；在飞行高度为15km 、马赫数为0~3内，增压燃烧涡扇发动机的推力增大4.1%~27.6%，耗油率降低2.3%~11.4%，并且飞行马赫数越高，增压燃烧涡扇发动机的性能优势越大。

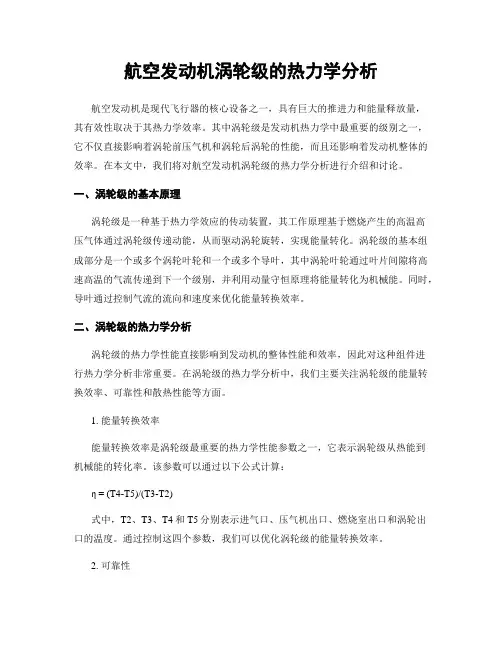

航空发动机涡轮级的热力学分析航空发动机是现代飞行器的核心设备之一，具有巨大的推进力和能量释放量，其有效性取决于其热力学效率。

其中涡轮级是发动机热力学中最重要的级别之一，它不仅直接影响着涡轮前压气机和涡轮后涡轮的性能，而且还影响着发动机整体的效率。

在本文中，我们将对航空发动机涡轮级的热力学分析进行介绍和讨论。

一、涡轮级的基本原理涡轮级是一种基于热力学效应的传动装置，其工作原理基于燃烧产生的高温高压气体通过涡轮级传递动能，从而驱动涡轮旋转，实现能量转化。

涡轮级的基本组成部分是一个或多个涡轮叶轮和一个或多个导叶，其中涡轮叶轮通过叶片间隙将高速高温的气流传递到下一个级别，并利用动量守恒原理将能量转化为机械能。

同时，导叶通过控制气流的流向和速度来优化能量转换效率。

二、涡轮级的热力学分析涡轮级的热力学性能直接影响到发动机的整体性能和效率，因此对这种组件进行热力学分析非常重要。

在涡轮级的热力学分析中，我们主要关注涡轮级的能量转换效率、可靠性和散热性能等方面。

1. 能量转换效率能量转换效率是涡轮级最重要的热力学性能参数之一，它表示涡轮级从热能到机械能的转化率。

该参数可以通过以下公式计算：η = (T4-T5)/(T3-T2)式中，T2、T3、T4和T5分别表示进气口、压气机出口、燃烧室出口和涡轮出口的温度。

通过控制这四个参数，我们可以优化涡轮级的能量转换效率。

2. 可靠性涡轮级的另一个关键性能参数是可靠性，它是指涡轮级在高温高压条件下的工作寿命和故障率等。

高温高压条件下，涡轮级的叶轮和导叶容易出现蒸汽腐蚀、高温劣化和机械疲劳等问题，因此需要采取相应的措施来延长组件的工作寿命。

3. 散热性能散热性能是涡轮级另一个重要的热力学性能参数，它是指涡轮级有效地将内部高温气流排出发动机，以防止过热和损坏发动机结构。

在设计涡轮级时，需要采取一系列散热措施，如设计相应的散热孔、样条和散热结构等。

三、涡轮级的优化方法为了提高涡轮级的热力学性能，需要采取一系列优化措施，主要包括以下方面:1. 优化流场设计。

涡轮机械系统的热力分析涡轮机械系统作为一种广泛应用于燃气轮机、汽轮机、蒸汽动力等领域的能量转换装置，其热力性能分析具有重要的理论和实际意义。

本文将从涡轮机械系统的基本结构和工作原理入手，探讨其热力过程以及影响因素，并着重分析其能量传递效率和详细研究焓增率，进一步探究提高涡轮机械系统热力性能的途径与方法。

涡轮机械系统由进口、出口、转子等部分组成，利用流体的动能和压力能转化为机械能，完成能量的转换。

其工作原理主要包括流体进口、加速旋转、能量转移和流体出口的过程。

在这个过程中，热力性能是一个重要的指标，直接影响涡轮机械系统的效率和输出功率。

因此，热力分析是对该系统设计、运行和改进的必要手段。

涡轮机械系统的热力过程可以描述为：流体进入涡轮机时具有一定的压力和温度，并且具有一定的流速。

这些能量将通过涡轮的叶片，由流体的加速过程中转化为机械能。

然后，机械能将传递到涡轮机械系统的输出端，完成功率的输出。

因此，涡轮机械系统的热力性能分析包括对流体动力学特性、叶片设计和传热效果等方面的研究。

涡轮机械系统热力性能的影响因素有很多，包括入口温度、压力、比容等参数。

在分析这些因素时，焓增率是一个重要的指标。

焓增率是流体通过涡轮机械系统时，从入口到出口所增加的焓值。

在热力分析中，焓增率可以用来计算涡轮机械系统的效率，并作为性能检验的依据。

提高涡轮机械系统的热力性能，需要从多个角度进行研究。

一方面，可以通过优化叶片的设计和结构，提高流体在流经叶片过程中的加速效果，进而提高能量转换效率。

另一方面，还可以改进流体进口和出口的流动性能，减小流体的能量损失和各种阻力。

此外，研究流体动力学特性和传热效果，也能对提高涡轮机械系统的热力性能起到积极的作用。

在最后进行热力分析时，需要根据实际情况选择合适的数学模型和计算方法进行研究。

在涡轮机械系统中，常用的数学模型包括欧拉方程、雷诺方程等。

通过对这些方程的求解，可以获得流体动力学特性和热力过程的数值结果。

涡轴发动机燃油热效率涡轴发动机以其高效能、低油耗的特点，成为目前汽车工业的主流发动机之一。

它的燃油热效率高，是由于它与传统发动机相比，采用了新的工作原理和先进的技术。

涡轴发动机通过利用废气能量来提高效率。

在传统发动机中，废气通过排气管排出车身外。

而涡轴发动机通过采用涡轮增压器以及废气循环系统，将废气再利用起来。

废气通过涡轮增压器驱动，进而将压缩空气送入燃烧室中，从而提高了燃烧效率。

这种废气利用的方式，使得涡轴发动机的燃烧更加充分，热效率得到了显著提高。

涡轴发动机还通过优化燃油系统来提高热效率。

它采用高压直喷技术，将燃油直接注入燃烧室，使得燃油与空气更加充分混合，燃烧更加完全。

同时，涡轴发动机还采用了可变气门正时技术，使得进气量和排气量得以精确控制，进一步提高了燃烧效率。

这样一来，涡轴发动机在燃油的利用上更为高效，热效率也得到了大幅度提升。

除此之外，涡轴发动机还采用了多级缸内直喷技术。

传统发动机中，只有一个喷油器对所有气缸进行喷油，这会导致不同气缸之间的燃烧质量不均匀。

而涡轴发动机则采用了多个喷油器，每个气缸都有专属的喷油装置，燃油喷射量可以根据需要进行精确控制，从而实现了每个气缸之间燃烧质量的均衡。

这种技术的应用，使得涡轴发动机的燃烧更加稳定，进一步提高了热效率。

涡轴发动机的燃油热效率高，比传统发动机平均可提高10%以上。

这意味着在相同行驶条件下，涡轴发动机相对于传统发动机，可以节省更多的燃油。

这对于减少环境污染、降低用户使用成本、推动汽车绿色化发展，具有重要意义。

对于用户来说，如何充分利用涡轴发动机的高热效率呢？首先，要合理选择车速和驾驶方式。

涡轴发动机在中低转速时燃烧效率更高，所以在行驶中可以选择经济速度，避免频繁加速和急刹车，以减少能量的损失。

其次，要定期保养发动机，确保其正常工作状态。

及时更换空气滤清器、机油和燃油过滤器，保持发动机清洁和油品的质量。

此外，还可以考虑使用高品质的燃油，以提高燃烧效率。

内分流双涡轮发动机的热力学特性与循环效率研究近年来，随着汽车工业的快速发展，对发动机性能和燃油效率的要求也日益提高。

内分流双涡轮发动机作为一种新型发动机，引起了广泛的关注。

本文将从热力学特性和循环效率两个方面分析内分流双涡轮发动机的优势和研究现状。

内分流双涡轮发动机是一种在汽车发动机中常用的结构。

它通过将排气流分为高速和低速两股流体，利用两个不同大小的涡轮驱动涡轮增压器，以达到更高的压气机效率。

内分流双涡轮发动机的热力学特性主要包括压缩比、效率、涡前温度等方面。

首先，内分流双涡轮发动机的压缩比较高。

由于产生两部分压缩效果，内分流双涡轮发动机能够在相同排量的情况下获得更高的压缩比。

较高的压缩比不仅可以提高发动机的燃烧效率，还可以增加发动机的动力输出。

这使得内分流双涡轮发动机成为了提高汽车性能的重要手段。

其次，内分流双涡轮发动机的热力学效率较高。

由于采用了内分流设计，发动机在压缩过程中能够充分利用排气流中的能量。

传统的单涡轮发动机只通过单个涡轮来驱动涡轮增压器，在排气能量的利用上存在较大的浪费。

而内分流双涡轮发动机通过两个涡轮的组合，能够有效提高能量的利用率，从而提高了发动机的热力学效率。

最后，内分流双涡轮发动机的涡前温度较低。

涡前温度是发动机性能的重要指标，过高的涡前温度可能导致燃烧不充分，增加了氮氧化物等有害气体的排放，同时也会对发动机耐久性造成一定的影响。

内分流双涡轮发动机通过两个涡轮的分流设计，使得每个涡轮所受的排气温度较低，可以有效控制涡前温度，提高发动机的可靠性和寿命。

目前，内分流双涡轮发动机的循环效率研究已经取得了一定的成果。

研究者通过理论分析和实验验证，对不同设计参数对发动机循环效率的影响进行了深入研究。

例如，研究发现，增大涡前温度差可以提高内分流双涡轮发动机的循环效率。

此外，研究也发现，改变涡前压力比和涡轮增压器的尺寸等参数可以进一步提高发动机的循环效率。

这些研究结果对于优化内分流双涡轮发动机的设计和提高其性能具有重要的参考价值。

内分流双涡轮发动机的热力学特性与循环效率分析摘要：内分流双涡轮发动机是一种新兴的发动机技术，其独特的设计可以显著提高燃烧效率和动力输出。

本文通过对内分流双涡轮发动机的热力学特性和循环效率进行分析，探讨该发动机的工作原理、关键技术以及改进路径，为相关领域的研究提供有价值的借鉴。

1. 引言内分流双涡轮发动机作为一种新型的动力装置，通过合理优化进气和排气过程，能够有效地提高发动机的燃烧效率和动力输出。

在当前汽车工业的发展趋势下，提高发动机的热力学特性和循环效率已成为了技术研究的热点。

因此，深入分析内分流双涡轮发动机的热力学特性和循环效率对于推动发动机技术进步具有重要意义。

2. 内分流双涡轮发动机的工作原理内分流双涡轮发动机采用了双涡轮和内分流排气系统的设计，将发动机的排气过程分成两个阶段进行处理，以提高进气和排气过程的效率。

该发动机的工作原理如下：- 进气阶段：受气门和涡轮控制，混合气体进入燃烧室。

- 压缩阶段：通过涡轮增压，提高燃烧室内混合气体的压力和密度。

- 燃烧阶段：混合气体在燃烧室内燃烧，释放出能量。

- 排气阶段：废气经由一级和二级涡轮排出，分别驱动涡轮并通过内分流系统排出。

3. 内分流双涡轮发动机的热力学特性分析3.1 燃烧效率内分流双涡轮发动机通过合理的气门和涡轮控制，能够使混合气体在燃烧室内充分燃烧，从而提高燃烧效率。

燃烧效率的提高主要得益于两个方面：一是在进气阶段通过涡轮增压，增加了燃烧室内混合气体的压力和密度，从而促进了燃料的充分燃烧；二是通过内分流排气系统的设计，减少了废气对混合气体的影响，进一步提高了燃烧效率。

3.2 循环效率循环效率是评价发动机性能的重要指标，表示发动机在一个循环过程中所释放的能量与输入能量之间的比值。

内分流双涡轮发动机通过合理的设计和优化，能够减少能量的损失，并且提高能量的利用率。

其中，涡轮增压系统的设计是循环效率提高的关键，通过对涡轮增压系统的匹配和控制，可以实现进气和排气过程的有效协同，优化系统的工作状态，达到最佳的循环效率。

涡扇发动机热力学性能研究一、涡扇发动机热力学基础知识涡扇发动机是目前最常见的商业飞机引擎之一，其能量转换机理主要依赖于热力学过程。

其中，热力学参数主要包括压力、温度、密度等。

在发动机内部工作过程中，高温高压的燃气经过涡扇组件的作用下产生动力，推动飞机飞行。

二、涡扇发动机热力学性能分析1. 燃油消耗率分析燃油消耗率的大小是考察发动机热力学性能的一项关键指标。

涡扇发动机燃油消耗率与飞行速度，空气密度，空气动力学和其他因素密切相关。

通过对发动机内部燃烧过程进行分析，可以找到优化发动机性能的途径。

2. 推力分析推力是涡扇发动机能够产生的重要参数之一。

通过对发动机的内部结构进行优化，可以最大化推力输出，提高飞机的航空性能。

同时，推力的大小也和发动机的热力学性能密切相关，通过对热力学参数进行分析，可以优化涡扇发动机的工作效率，提高推力的输出。

3. 热效率分析在热力学分析中，热效率是另一个重要的参数。

涡扇发动机是通过燃料燃烧产生高温高压气体，从而驱动涡轮组件产生动力的。

而热效率的大小则直接影响到发动机压缩比和推力的输出。

通过分析发动机内部燃烧的燃料和氧气比例以及新鲜空气的流速和压力参数等，可以优化涡扇发动机的热效率，并最大限度地提高其性能表现。

三、涡扇发动机热力学性能测试1. 热效率测试热效率测试的主要目的是确定发动机的能量输出与燃料消耗之间的比例关系。

在测试过程中，燃料的质量流量和能量输出将被测量，这样可以计算出发动机的热效率。

同时，利用多参数检测系统对发动机内部的各项参数进行监测和记录，以及对测试数据进行处理和分析，最终得出发动机的热力学性能。

2. 流场分析测试涡扇发动机的所有内部部件都会对空气流场产生影响，因此，流场分析测试也是非常重要的一项热力学性能测试。

通过测量、监测和记录内部空气流动的角度、速度、压力和温度参数等，可以分析流场的速度和方向，并优化发动机的气动流力学性能以提高飞行效率。

四、涡扇发动机热力学性能优化1. 燃烧室优化涡扇发动机燃烧室的结构对热功率的输出和热效率有着直接的影响。
