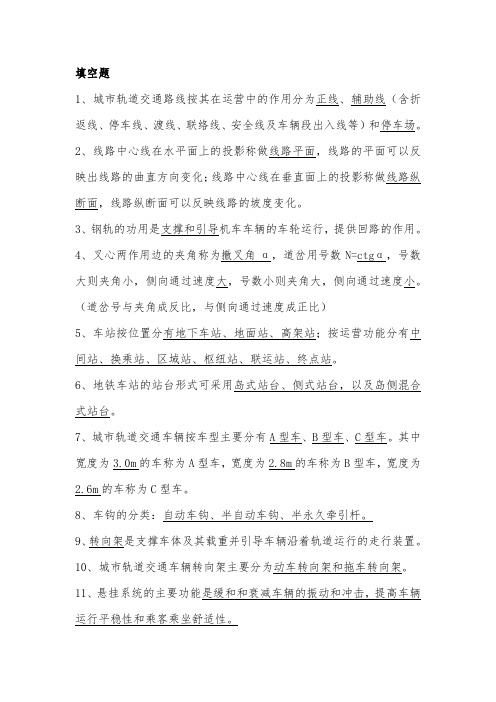

填空题1、城市轨道交通路线按其在运营中的作用分为正线、辅助线（含折返线、停车线、渡线、联络线、安全线及车辆段出入线等）和停车场。

2、线路中心线在水平面上的投影称做线路平面，线路的平面可以反映出线路的曲直方向变化；线路中心线在垂直面上的投影称做线路纵断面，线路纵断面可以反映线路的坡度变化。

3、钢轨的功用是支撑和引导机车车辆的车轮运行，提供回路的作用。

4、叉心两作用边的夹角称为撤叉角α，道岔用号数N=ctgα，号数大则夹角小，侧向通过速度大，号数小则夹角大，侧向通过速度小。

（道岔号与夹角成反比，与侧向通过速度成正比）5、车站按位置分有地下车站、地面站、高架站；按运营功能分有中间站、换乘站、区域站、枢纽站、联运站、终点站。

6、地铁车站的站台形式可采用岛式站台、侧式站台，以及岛侧混合式站台。

7、城市轨道交通车辆按车型主要分有A型车、B型车、C型车。

其中宽度为3.0m的车称为A型车，宽度为2.8m的车称为B型车，宽度为2.6m的车称为C型车。

8、车钩的分类：自动车钩、半自动车钩、半永久牵引杆。

9、转向架是支撑车体及其载重并引导车辆沿着轨道运行的走行装置。

10、城市轨道交通车辆转向架主要分为动车转向架和拖车转向架。

11、悬挂系统的主要功能是缓和和衰减车辆的振动和冲击，提高车辆运行平稳性和乘客乘坐舒适性。

12、车辆牵引系统由受电弓、高速断路器（HSCB）、VVVF牵引逆变器、牵引控制单元（DCU／UNAS）、牵引电机、制动电阻、接地炭刷等组成。

13、制动类型有电制动、再生制动、电阻制动、空气（摩擦）制动。

14、PIS是乘客信息系统的简称。

15、控制道岔、进路和信号并实现这三者之间的联锁的设备，叫做车站联锁设备，简称车站联锁。

16、用于城市轨道交通系统的闭塞方式有固定闭塞、准移动闭塞和移动闭塞3种。

17、OTN开放式传输网络简称OTN。

18、广播系统由中心广播、车站广播、车辆段广播系统组成19、时钟系统由GPS天线接收卫星传来的时间信号，经中央时钟设备传送给站级时钟设备。

中南大学现代远程教育课程考试复习试题及参照答案《城市轨道交通》一、填空题1.我国第一个拥有地铁的城市是 __________。

2.地铁设计规范中，采纳的超顶峰系数为 __________。

3.我国大城市居民出行强度基本上在__________次 / （人·日）左右。

4.列车折返方式依据折返线地点部署状况分为__________和 __________。

5.城市轨道交通车站按站台型式分为 __________、 __________和__________。

6.城市轨道交通车辆段的部署图形分为： __________和 __________。

7.城市轨道交通的钢轨的型式有 __________、__________和 __________三种。

8.城市轨道交通车站按营运性质可分为： __________、 __________、__________和 __________。

9.城市轨道交通车站按构造型式分为： __________、 __________和__________。

10.暗挖法分为： __________和__________。

11.自动售检票模式可分为 __________和 __________。

12.城市轨道交通的站间距在市内繁荣区一般可控制在_____公里左右。

13.轨道交通高压供电方式有： __________、 __________和__________。

14.世界上拥有地铁营运里程最长的城市是 __________。

15.列车自动控制系统包含 ____________________、 ____________________ 和 ____________________。

16. 轨道交通线网构架可分为： _______________ 、 ______________ 和_____________。

17.设计能力包含 __________和 __________两个因素。

第三章电力机车通风系统和空气管路系统通风系统采取的是强制性通风：目的是保证这些设备的正常工作。

第一节通风系统设计要求：进风速度低，减少尘埃侵入，同时要求风道短，弯道少，圆滑过渡，减少风压损失。

一、通风机的类型和特点（一）离心式通风机作用原理：当叶轮在蜗壳内作高速旋转时，叶片间的空气也被迫作高速旋转，在离心力的作用下，沿叶轮甩出来，以一定的速度速度沿蜗壳经出风口进入风道，由于叶轮间形成真空，外界空气不断从叶轮轴向进风口被吸入，把空气的流速转变为压强，使风道的风压得到升高。

（二）轴流式通风机：又称电风扇（电风扇叶片有一定的斜度）。

作用原理：叶轮在电动机驱动下高速旋转，由于叶片有一定的斜度，形成空气的轴向流动，叶轮背面形成真空，外界空气不断补入。

二、通风机在电力机车上的应用根据通风机的特点，牵引电机用离心式通风机；制动电阻柜用轴流式通风机。

三、SS4改进型电力机车通风系统采用传统的车体通风系统，每节车分为三大通风系统，五条通风支路，两台离心式通风机，三台轴流式通风机。

（一）车体侧墙百叶窗和滤尘器双侧走廊侧墙大面积双层V形百叶窗进风，过滤器为无仿合成棉。

脏以后可冲洗，耐冲洗度强。

（二）三大通风系统1.牵引通风系统：每节车的牵引通风系统有两个独立、且完全相同的通风支路；2.主变压器油散热器通风系统主变压器油散热器通风系统仅有一条通风支路，采用轴流式通风机。

3.制动电阻柜通风系统每节车的制动通风系统有两个独立、且完全相同的通风支路。

四、SS9型电力机车通风系统SS9改型电力机车常用独立通风系统，即车外空气不直接进入车体，而是通过各自独立的风道对各部件进行冷却。

按照被冷却对象分为3大通风系统：牵引通风系统、制动通风系统和主变压器通风系统。

全车采用4台离心式通风机、5台轴流式的通风机。

五、SS7E型电力机车通风系统SS7E型电力机车也采用独立通风方式。

机车通风系统由牵引电机通风系统、主变压器通风系统、变流装置通风系统、制动电阻通风系统等四大通风系统组成。

机车车辆复习题答案.第一章1 铁道车辆分成哪两大类？它们的用途各是什么？客车主要运送旅客，或提供为旅客服务的功能；货车主要用于运送货物，有些棚车可临时运送旅客。

2 铁道车辆由哪几部分组成？走行部、车体、制动装置、连接和缓冲装置、车辆内部设备。

3 你认为，对于客运车辆来说哪些要素可以反映其先进性？对于货车来说哪些技术指标能体现其先进性？货车：自重系数、比容系数、最高运行速度、最高实验速度、轴重、每延米轨道载重、通过最小曲线半径；客车没有前两个，另加每个定员所占自重、车辆每米长所占自重、车辆每米长所能容纳的定员。

4 车辆标记有什么作用？车辆标记共有几种？主要为了运用及检修等情况下便于管理和识别所设置；分产权、制造、检修、运用四类。

5 货车车辆段修与厂修各有多长的时间间隔货车段修一年半，厂修八年；客车厂修七年半，段修一年半。

6 车辆方位的第一位是怎样确定的？车辆的方位一般以制动缸活塞杆推出的方向为第一位, 相反的方向为第二位, 对有多个制动缸的情况则以手制动安装的位置为第一位, 如按上述方法确定方位仍有困难可人为规定某端为第一位。

7 我国规定标准车钩高是？是指空车还是重车？是指轨面距车钩哪个面的高度？车钩高：车钩中心线距轨面高度。

880m，空车。

8 确定车辆的全长与确定一般机器的全长有何不同？为什么铁道车辆这样来规定它的全长？车辆全长为该车两端钩舌内侧面间的距离, 以m 为单位。

9 车辆的换长是怎样计算？换长的计算有何作用？换长:换长等于全长除以11 , 保留一位小数, 尾数四舍五入。

换长也可以称为计算长度, 说明该车折合成11 m长的车辆时, 相当于它的多少倍, 以便在运营中计算列车的总长度。

10 铁路限界由哪几部分组成？限界的意义是什么？铁路界限由机车车辆界限和建筑界限两者共同组成。

铁路限界是铁路安全行车的基本保证,是铁路各业务部门都必须遵循的基础技术规程。

11 若一辆车在某横截面的总宽并不超限，是否可以确定该车辆一定不超限？不能确定该车辆一定不超限，机车车辆限界是一个和线路中心线垂直的极限横断面轮廓。

简答题：（50题）答：目前货车使用提速转向架有：转8AG、转8G 、转K1、转K2、转K3、转K4、转K5、转K6型等。

型空气制动阀的组成？答：120型控制阀的主阀是由中间体、主阀、紧急阀、半自动缓解阀四个部分组成。

K2型转向架的构造组成？答：侧架、摇枕、轮对及轴承装置、中央弹簧减震装置、交叉支撑装置、双作用弹性旁承、答案：在作业前必须按规定插设安全防护装置，作业完了必须确认车下无人后方准撤除防护，插撤防护要正确传递号志，不得隔位或用对讲机进行传递，严禁无号志作业。

答案：列检作业在开始和结束前，要严格执行插、撤防护信号联锁传递办法，严禁在无防护信号的情况下进行检修作业，严禁在列车运行中处理故障。

基础制动装置。

?答：由内圈、滚子、保持架、外圈、密封罩、密封圈、密封座、中隔圈和附属部件的前盖、防松片、螺栓、后档、承载鞍组成。

答：列车主管压力达到规定压力时，将机车制动阀置于常用制动位置，减压100 kPa 由列车后部检车员确认最后一辆车发生制动作用，然后向司机显示缓解信号并确认缓解作用。

答：车体倾斜测量方法：用吊线锤挂于车顶端，侧面往下吊，量出吊线与端、侧梁之间的水平距离就是车体倾斜的尺寸。

K4提速转向架组成？答：侧架、承载鞍、摇动座、摇动座支撑及弹簧托板、摇枕心盘、轮对、弹性悬挂系统及减震装置，常接触式弹性旁承装置、基础制动装置。

答：①主要列检所编组始发的列车中不得有制动故障关门车辆；②检修回送车及因货物关闭的制动关门车不得超过列车总辆数的6％。

③关门车不得挂于机车后部三辆车之内，在列车中连续连挂不得超过两辆，列车最后一辆不得为关门车，列车最后第二、三辆不连续关门。

答：(1)测量车轮踏面的轮缘厚度；(2)测量轮辋厚度；(3)测量踏面圆周磨耗深度；(4)测量踏面局部擦伤及凹入深度；(5)测量踏面剥离长度；(6)测量车钩闭锁位钩舌与钩腕内侧面距离；(7)测量轮缘垂直磨耗；(8)测量轮辋宽度；(9)测量踏面碾宽。

大功率机车转向架悬挂系统结构及技术特点李茂春;李冠军【摘要】详细介绍了HXd1C型大功率机车转向架悬挂系统的结构及技术特点,对一系悬挂、二系悬挂、牵引装置以及电机悬挂的一些先进技术和结构进行了分析.【期刊名称】《铁道机车车辆》【年(卷),期】2011(031)001【总页数】3页(P76-78)【关键词】大功率机车;转向架;悬挂系统;结构;技术特点【作者】李茂春;李冠军【作者单位】中国南车集团株洲电力机车有限公司,湖南株洲,412001;中国南车集团株洲电力机车有限公司,湖南株洲,412001【正文语种】中文【中图分类】U260.331+.7南车株洲电力机车有限公司先后研制了HXD1、HXD1B和HXD1C 3种大功率交流传动电力机车车型。

其中,HXD1型机车是8轴大功率交流传动机车,HXD1B型和HXD1C型则是南车株洲电力机车有限公司完全自主研制的6轴大功率交流传动机车。

在转向架悬挂系统方面HXD1B和HXD1C很好的继承并发展了HXD1型机车的悬挂系统,成功的将一些先进技术从2轴转向架移植到了3轴转向架上。

本文所指的悬挂系统主要包含一系悬挂装置、二系悬挂装置、电机悬挂装置及牵引装置。

以HXD1C型大功率机车的悬挂系统为例,对悬挂系统的结构及其技术特点进行分析。

1 一系悬挂装置HXD1C型大功率机车转向架一系悬挂结构借鉴了高速动力转向架的悬挂结构(见图1),采用单轴箱拉杆结构,结构简单,技术成熟,且在我国已有较广泛的运用。

图1 一系悬挂装置单轴箱拉杆定位的一系悬挂装置,纵向刚度主要由轴箱拉杆提供,垂向和横向刚度主要有一系钢弹簧提供,其纵横向刚度相对独立。

由于横向刚度基本由一系钢弹簧提供,为达到预定横向刚度,一系钢弹簧有效圈数一般较少,且簧圈中径较大。

簧圈中径的增大导致弹簧工作应力也较大,这对一系钢弹簧提出了较高的要求,不过现在的弹簧材料和制造工艺能使弹簧满足要求,因此这种结构得以广泛应用。

单轴箱拉杆结构解决了一系纵、横向刚度匹配难的问题,保证机车的动力学性能。

重载铁路货车转向架技术应用及发展趋势摘要：目前，我国转向架技术已经在国际上占据前列地位，技术应用较为广泛，但是原创性基础与一些国家相比还存在差距，因此，要强化铁路货车转向架技术，尤其是重载铁路货车转向架技术。

为了适应铁路运输发展新要求，中国的一些制造企业要逐步成为货车转向架技术引领者，要提升铁路货运能力，满足铁路获取运输增长的需求，突出核心技术发簪，在先进、成熟、经济、适用、可靠基础上，充分利用现有技术成果，实现自主创新，实现重载铁路货车转向架技术的突破。

关键词：铁路货车；转向架技术；应用及趋势转向架是重载铁路货车的关键部件，目前已经发展为40ｔ轴重，载重质量的逐步增加和运行速度提高导致转向架损坏加剧，因此，对于转向架的要求逐步提高。

重载铁路货车转向架要具备低动力、准径向、低磨耗等优良特点，采取增加一系轴箱柔性弹性悬挂、侧架摆动、双作用常接触弹性旁承、非金属磨耗件等技术。

铁路货车转向架技术未来要朝着降噪、轻量化等技术发展。

一、我国铁路货车转向架发展概况（一）国内铁路货车转向架概况上世纪90年代，我国积极引进西方先进技术，加强自主创新，逐步研发出速度120km／h、21t轴重的转K2型、转K1型转K3型和25t轴重的转K6型、转K5型、转K7型转向架。

1998年，装用转K2型转向架的P65型行包快运棚车进行线路动力学试验，最高时速度达138km，创造了当时铁路货车的最高速度。

2003年-2007年，铁道科学研究院环行试验线进行转K2型转向架120km/ｈ的可靠性试验，历时4年，行36万km，验证了转向架“120km/h长跑”动力性能的稳定，为后来的货车采用转K2型转向架的全面提速改造提供了支持。

2005年8月，陇海线进行70t级列车综合性能试验，装用转K6型转向架的70t～80t级货车在120km／h运行条件下对线路桥梁的影响低于速度60km/h、装用转8A型转向架的车辆，验证了转Ｋ6型转向架的低动力性能。

"机车总体与走行部"习题集精编网上选答第1章机车总体1、1概述一．判断题：1、内燃机车可以用来牵引准高速列车，但不能牵引高速列车〔×〕2、"合理开展内燃牵引〞的原因是它的功率比蒸汽机车和电力机车都大〔×〕3、机车走行部不包括驱动装置，只是指转向架本身〔×〕4、机车曲线通过性能也就是曲线上转向架相对车体的回转性能〔√〕5、高速机车振动问题比低速机车的振动严重〔√〕二．填空题：1、内燃机车按用途分类为〔货运〕机车、〔客运〕机车、〔调车〕机车、〔厂矿〕机车和内燃动车组。

2、"技规"中对机车车辆限界从轨面算起最高为〔4800〕mm，宽左、右各为〔 1700 〕mm。

3、各种建筑的根本限界从轨面算起最高为〔5500〕mm，宽左、右各为〔2440 〕mm。

4、内燃机车按走行局部类，分为〔车架式〕和〔转向架〕。

5、内燃机车牵引缓冲装置包括〔车钩〕、〔缓冲器〕及〔复原装置〕三局部。

三．名词解释：1.高速列车：列车运行速度在200—250之间的列车称为高速列车。

2.机车车辆限界：对机车，车辆断面的最大轮廓尺寸技规中所作的规定。

3.建筑限界：对建筑物其他设备在线路横断面方向侵入线路最小尺寸，* 技规中所作的规定。

4.C0-C0轴列式：表示每一转向架动轴数为3。

每一动轴为单独驱动。

5.动载荷：就是机车运行时轮对对钢轨产生的动力作用。

四、简答题：.1、简述东风DF4D准高速机车车型。

答：**机车厂生产，1998年出厂。

是东风DF4D〔客〕〔2425KW〕的改造机型，主要为牵引快速客运列车的需要而生产的，功率为2980KW，最大速度170Km/h。

2、什么叫轴列式？答：机车轮轴的组合方式。

对转向架机车而言，A、B、C、D表示动轴数。

注脚"O〞表示每一动轴为单独驱动，无注脚表示成组驱动，。

例如C0-C0，B0-B0。

3、简述东风4B车型。
