垂线及其性质、画法

四年级数学上册教案-5.1垂线的画法-人教版一、教学目标1. 让学生理解垂线的概念，掌握垂线的性质。

2. 学会使用直尺和圆规画垂线。

3. 培养学生的观察能力和动手操作能力。

二、教学内容1. 垂线的概念和性质2. 画垂线的方法三、教学重点与难点1. 教学重点：垂线的概念和性质，画垂线的方法。

2. 教学难点：如何正确使用直尺和圆规画垂线。

四、教学过程1. 导入新课通过复习旧知识，引导学生回顾直线的概念和性质，为新课的学习做好铺垫。

2. 讲解垂线的概念和性质（1）教师讲解垂线的概念：如果两条直线相交成直角，其中一条直线叫作另一条直线的垂线。

（2）教师讲解垂线的性质：一条直线的垂线有无数条，且都相交于同一点。

3. 演示画垂线的方法（1）教师用直尺和圆规演示如何画垂线。

（2）学生跟随教师一起操作，学会画垂线的方法。

4. 练习画垂线学生分组练习画垂线，教师巡回指导，纠正错误。

5. 巩固练习（1）教师出示一些练习题，让学生独立完成。

（2）教师点评学生的练习，讲解典型错误。

6. 课堂小结教师引导学生总结本节课所学内容，强调垂线的概念、性质和画法。

五、课后作业1. 让学生完成课后练习题，巩固所学知识。

2. 让学生回家后，向家长讲解垂线的概念和性质，以及如何画垂线。

六、教学反思本节课结束后，教师应认真反思教学效果，针对学生的掌握情况，调整教学策略，以提高教学效果。

七、附录1. 教学课件2. 练习题及答案注：本教案适用于人教版四年级数学上册第五单元第一节《垂线的画法》。

重点关注的细节：垂线的性质与画法在四年级数学上册的“垂线的画法”这一节中，垂线的性质与画法是学生需要掌握的核心知识点。

因此，对于这个重点细节，我们需要进行详细的补充和说明。

一、垂线的性质1. 定义：如果两条直线相交成直角，其中一条直线叫作另一条直线的垂线。

2. 垂线的唯一性：在平面几何中，过一点有且仅有一条直线与已知直线垂直。

3. 垂线的传递性：如果直线l垂直于直线m，直线m垂直于直线n，那么直线l垂直于直线n。

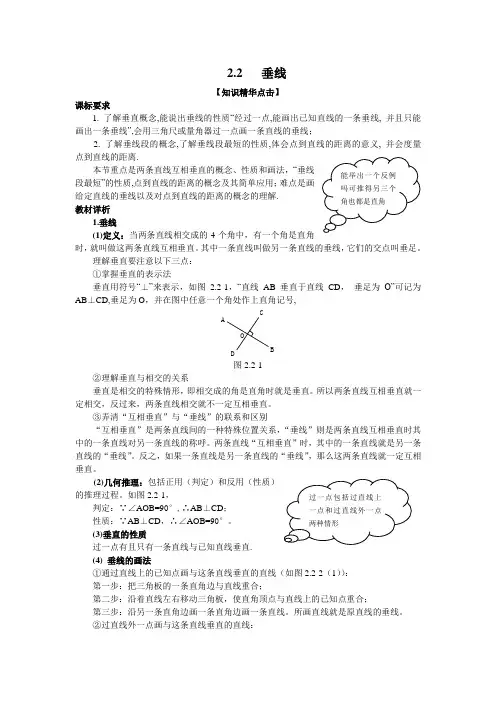

2.2 垂线【知识精华点击】课标要求1. 了解垂直概念,能说出垂线的性质“经过一点,能画出已知直线的一条垂线, 并且只能画出一条垂线”,会用三角尺或量角器过一点画一条直线的垂线；2. 了解垂线段的概念,了解垂线段最短的性质,体会点到直线的距离的意义, 并会度量点到直线的距离.本节重点是两条直线互相垂直的概念、性质和画法，“垂线段最短”的性质,点到直线的距离的概念及其简单应用；难点是画给定直线的垂线以及对点到直线的距离的概念的理解. 教材详析1.垂线(1)定义：当两条直线相交成的4个角中，有一个角是直角时，就叫做这两条直线互相垂直。

其中一条直线叫做另一条直线的垂线，它们的交点叫垂足。

理解垂直要注意以下三点：①掌握垂直的表示法垂直用符号“⊥”来表示，如图 2.2-1，“直线AB 垂直于直线CD ， 垂足为O”可记为AB ⊥CD,垂足为O ，并在图中任意一个角处作上直角记号,OD C B A图2.2-1②理解垂直与相交的关系垂直是相交的特殊情形，即相交成的角是直角时就是垂直。

所以两条直线互相垂直就一定相交，反过来，两条直线相交就不一定互相垂直。

③弄清“互相垂直”与“垂线”的联系和区别“互相垂直”是两条直线间的一种特殊位置关系，“垂线”则是两条直线互相垂直时其中的一条直线对另一条直线的称呼。

两条直线“互相垂直”时，其中的一条直线就是另一条直线的“垂线”。

反之，如果一条直线是另一条直线的“垂线”，那么这两条直线就一定互相垂直。

(2)几何推理：包括正用（判定）和反用（性质）的推理过程。

如图2.2-1， 判定：∵∠AOB=90°,∴AB ⊥CD ； 性质：∵AB ⊥CD ，∴∠AOB=90°。

(3)垂直的性质过一点有且只有一条直线与已知直线垂直.(4) 垂线的画法①通过直线上的已知点画与这条直线垂直的直线（如图2.2-2（1））：第一步：把三角板的一条直角边与直线重合；第二步：沿着直线左右移动三角板，使直角顶点与直线上的已知点重合；第三步：沿另一条直角边画一条直角边画一条直线。

垂线的画法教案doc教案章节：第一章至第五章第一章：垂线的概念1.1 教学目标：让学生了解垂线的定义和特点。

让学生掌握垂线的基本画法。

1.2 教学内容：垂线的定义：垂线是与另一条线段或平面相交，且交点与该线段或平面的端点之间的线段。

垂线的特点：垂线与另一条线段或平面相交，且交点与该线段或平面的端点之间的线段是垂直的。

1.3 教学步骤：1. 引入垂线的概念，让学生观察图片中的垂线。

2. 解释垂线的定义和特点，让学生理解垂线的概念。

3. 演示垂线的画法，让学生跟随老师一起画出垂线。

4. 让学生练习画垂线，并提供练习题进行巩固。

第二章：垂线的性质2.1 教学目标：让学生了解垂线的性质。

让学生掌握垂线的应用。

2.2 教学内容：垂线的性质：垂线与另一条线段或平面相交，且交点与该线段或平面的端点之间的线段是垂直的。

垂线的应用：垂线在几何图形中的应用，如求解角度、距离等问题。

2.3 教学步骤：1. 回顾垂线的概念，引入垂线的性质。

2. 解释垂线的性质，让学生理解垂线的重要性质。

3. 演示垂线的应用，让学生跟随老师一起解决几何问题。

4. 让学生练习应用垂线解决实际问题，并提供练习题进行巩固。

第三章：垂线的画法3.1 教学目标：让学生掌握垂线的画法。

让学生能够独立完成垂线的画法。

3.2 教学内容：垂线的画法：利用直尺和圆规画垂线的方法。

3.3 教学步骤：1. 引入垂线的画法，让学生了解垂线画法的基本工具。

2. 演示垂线的画法，让学生跟随老师一起画出垂线。

3. 让学生练习画垂线，并提供练习题进行巩固。

第四章：垂线的应用4.1 教学目标：让学生了解垂线在实际问题中的应用。

让学生能够运用垂线解决实际问题。

4.2 教学内容：垂线的应用：垂线在实际问题中的应用，如求解角度、距离等问题。

4.3 教学步骤：1. 引入垂线的应用，让学生了解垂线在实际问题中的重要性。

2. 演示垂线解决实际问题的方法，让学生跟随老师一起解决实际问题。

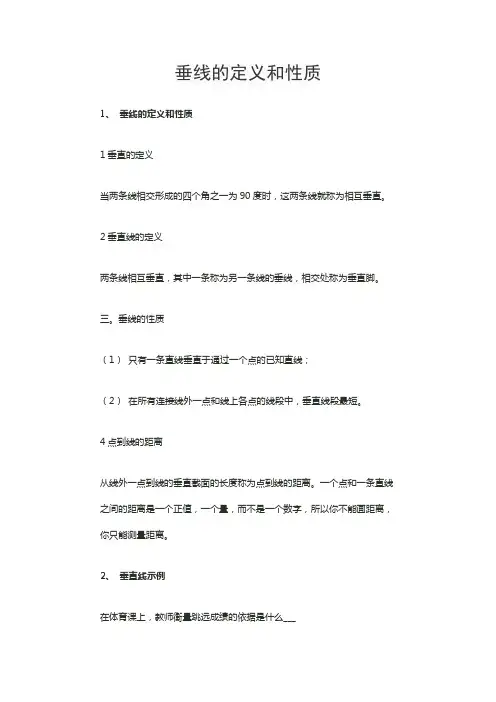

垂线的定义和性质
1、垂线的定义和性质
1垂直的定义
当两条线相交形成的四个角之一为90度时，这两条线就称为相互垂直。

2垂直线的定义
两条线相互垂直，其中一条称为另一条线的垂线，相交处称为垂直脚。

三。

垂线的性质
（1）只有一条直线垂直于通过一个点的已知直线；
（2）在所有连接线外一点和线上各点的线段中，垂直线段最短。

4点到线的距离
从线外一点到线的垂直截面的长度称为点到线的距离。

一个点和一条直线之间的距离是一个正值，一个量，而不是一个数字，所以你不能画距离，你只能测量距离。

2、垂直线示例
在体育课上，教师衡量跳远成绩的依据是什么___
A.垂直的定义
B.两点之间的最短线段
C.最短垂直线段
两点成一条直线
答案：C
分析：老师测量跳远成绩的依据是：最短垂直线。

所以选择C。

一、垂线的性质性质1：过一点有且只有一条直线与已知直线垂直。

性质2：连结直线外一点与直线上各点的所有线段中，垂线段最短。

简称：垂线段最短。

二、垂线的定义：1.两条直线相交所成的四个角中，有一个角是直角时，就说这两条直线互相垂直。

其中一条直线叫做另一条直线的垂线，它们的交点叫做垂足。

2.直线AB，CD互相垂直，记作“AB⊥CD”（或“CD⊥AB”)，读作“AB 垂直于CD”（或“CD垂直于AB”）。

三、垂直的判定：垂线的定义。

四、垂线的画法1.画垂线有两种情况，一种是已知一条直线，过这个直线之外的一个点画这个直线的垂线；另一种情况是已知一条直线，过这个线上的某一点作这个直线的垂线。

这两种情况画垂线都需要用到工具，有直尺、直角三角尺还有笔。

2.第一种情况，首先把直尺放好，直尺的一条边要和已知的那条直线重合，然后把直角三角尺的其中一个直角边靠在直尺上，保持三角尺的另一个边和直尺垂直的情况下，慢慢移动直角三角尺，直到直线外的某一点和直尺三角尺的另一条边重合，最后沿着直角三角尺的另一条边过直线外的那一点画出来直线，这条直线就是那条已知直线的垂线。

3.第二种情况，也是要先把直尺作为一个标准放好，直尺的一条边要和已知的直线重合在一起，把直角三角形的一个直角边靠在直尺上，保持直尺不动，直角三角尺慢慢移动，直到直角三角尺的顶点和已知的那个点重合，沿着直角三角尺的另一条直角边过已知的点画一条直线，这条直线就是要画的垂线。

五、线线垂直的性质和判定定理如果一条直线和一个平面内的任何一条直线都垂直，那么就称这条直线和这个平面垂直。

线线垂直是指两条线是垂直关系，分为平面两直线垂直和空间两直线垂直两种。

平面两直线垂直：两直线垂直→斜率之积等于1；两直线斜率之积等于1→两直线垂直。

空间两直线垂直：所成角是直角，两直线垂直。

六、线面垂直的判定方法⑴定义(反证法);⑵判定定理:⑶b⊥α,a∥ba⊥α; （线面垂直性质定理）⑷α∥β,a⊥βa⊥α（面面平行性质定理）;⑸α⊥β，α∩β=l，a⊥l，a β a⊥α（面面垂直性质定理）。

相交线之垂线在相交线的模型中，固定木条a，转动木条b。

当b的位置变化时，a、b所成的∠α也会发生变化。

当∠α＝90°时（如图1），你能得到什么结论？我们说a与b互相垂直，记作a⊥b。

（图1）【知识梳理1】垂线的相关概念及推理1.当∠α＝90°时（如图1）此时，我们说a与b互相垂直，记作a⊥b。

（图2）2.垂直是相交的一种特殊情形，两条直线互相垂直，其中的一条直线叫作另一条直线的垂线，它们的交点叫作垂足。

如图2，AB⊥CD，垂足为O。

注：（1）∠α可以是四个角中的任意一个角，不是限定不变的某一个角。

（2）在画图时，要标记直角符号“┐”，垂线是一条直线而不是线段或射线。

3.推理格式∵∠AOC＝90°（已知）∴AB⊥CD（垂直的定义）反过来也成立：∵AB⊥CD于点O（已知）∴∠AOC＝∠BOC＝∠BOD＝∠AOD＝90°（垂直的定义）注：垂直的定义既是垂直的性质，也是垂直的判定方法。

【重点剖析】遇到线段、射线的垂直问题，指的是它们所在的直线互相垂直，画线段或射线的垂线是指画它们所在直线的垂线，垂足可能在线上，也可能在其延长线上。

【知识梳理2】垂线的画法经过一点作（已知直线上或直线外），画已知直线的垂线，步骤如下：①靠线：让直角三角板的一条直角边（或某条刻度线）与已知直线重合；②靠点：沿直线移动，使直角三角板的另一条直角边经过已知点；③画线：沿直角边画线，则这条直线就是经过这个点的已知直线的垂线。

例：1.在下列各图中，过点P 画出射线AB 或线段AB 的垂线 2.过点P 作∠AOB 两边的垂线【例题精讲】例1.下列说法正确的有（ ）①两条直线相交，交点叫垂足；②在同一平面内，过一点有且只有一条直线与已知直线垂直；③在同一平面内，一条直线有且只有一条垂线；④在同一平面内，一条线段有无数条垂线；⑤过任意一点不可能向一条射线或线段所在的直线作垂线；⑥若直线1l ⊥2l ，则1l 是2l 的垂线，2l 不是1l 的垂线。

149垂线的概念与性质知识点：垂线的定义：两直线相交所成的四个角中，如果有一个角是直角，那么就称这两条直线相互垂直，其中一条直线叫做另一条直线的垂线，它们的交点叫做垂足.垂直的表示：用“⊥”和直线字母表示垂直,a、b互相垂直, 垂足为O，则记为：a⊥b或b⊥a. 垂线的性质：1.经过直线或直线外一点，有且只有一条直线与已知直线垂直.2.连接直线外一点与直线上各点的所在线段中，垂线段最短.注：⑴两条直线垂直是两直线相交的特殊情况，特殊在它们所交的角是直角.⑵线段与线段、射线与线段、射线与射线的垂直，都是指它们所在的直线互相垂直.⑶垂线与垂线段的区别：垂线是一条直线，不可度量；垂线段是一条线段，可度量.经典例题：例题1．下列判断错误的是（）.A.一条线段有无数条垂线；B.过线段AB中点有且只有一条直线与线段AB垂直；C.两直线相交所成的四个角中，若有一个角为90°，则这两条直线互相垂直；D.若两条直线相交，则它们互相垂直.答案：D.解析：本题应在正确理解垂直的有关概念下解题，知道垂直是两直线相交时有一角为90°的特殊情况，反之，若两直线相交则不一定垂直.故选：D.例题2 如图，三条直线相交于点O．若CO⊥AB，∠1=56°，则∠2等于（）A． 30°B． 34°C． 45°D． 56°答案：B．解析：根据垂线的定义求出∠3，然后利用对顶角相等解答．解：∵CO⊥AB，∠1=56°，∴∠3=90°﹣∠1=90°﹣56°=34°，∴∠2=∠3=34°．故选B．例题3 如图，∠PQR等于138°，SQ⊥QR，QT⊥PQ．则∠SQT等于（）A． 42°B． 64°C． 48°D． 24°答案：A．解析：利用垂直的概念和互余的性质计算．解：∵∠PQR等于138°，QT⊥PQ，∴∠PQS=138°﹣90°=48°，又∵SQ⊥QR，∴∠PQT=90°，∴∠SQT=42°．故选A．例题4如图，△ABC中，∠C=90°，AC=3cm，点P是边BC上的动点，则AP长不可能是（）A． 2.5 cm B． 3 cm C． 4 cm D． 5 cm答案：A．解析：利用垂线段最短分析．解：已知，在△ABC中，∠C=90°，AC=3，根据垂线段最短，可知AP的长不可小于3，当P和C重合时，AP=3，故选A．例题5已知如图，AO⊥BC，DO⊥OE,若∠COE=35°，则∠AOD的度数是（）．A．30° B．35° C．40°D． 45°答案：B．解析：已知AO⊥BC，DO⊥OE，就是已知∠DOE=∠AOB=∠AOC=90°，利用同角或等角的余角相等，从而得到相等的角．由（1）知，∠AOD=∠EOC，故可求解．解：（1）∵AO⊥BC，DO⊥OE，∴∠DOE=∠AOB=∠AOC=90°，∠BOD+∠AOD=90°，∠AOD+∠AOE=90°，∠AOE+∠COE=90°，∴∠DOA=∠EOC，∠DOB=∠AOE，∠AOB=∠AOC，∠AOB=DOE，∠AOC=∠DOE；∠AOD=∠EOC=35°．∴∠AOD的度数是35°．故选：B．。
