下载文档原格式

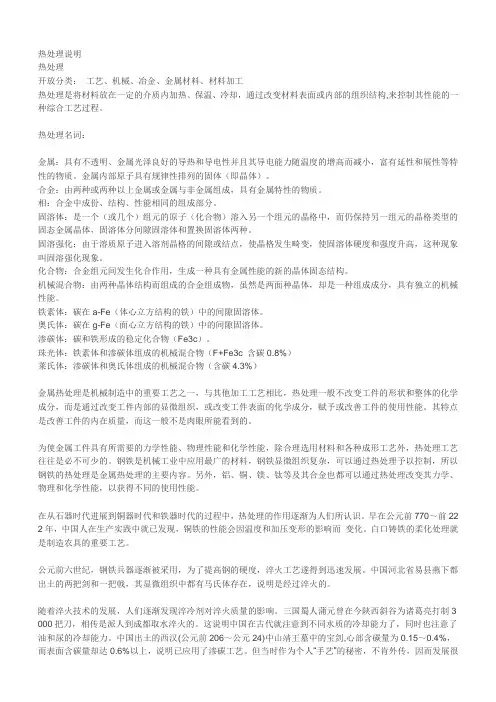

钢的热处理钢的热处理：是将固态钢材采用适当的方式进行加热、保温和冷却以获得所需组织结构与性能的工艺。
热处理不仅可用于强化钢材，提高机械零件的使用性能，而且还可以用于改善钢材的工艺性能。
其共同点是：只改变内部组织结构，不改变表面形状与尺寸。
第一节钢的热处理原理热处理的目的是改变钢的内部组织结构，以改善钢的性能，通过适当的热处理可以显著提高钢的机械性能，延长机器零件的使用寿命。
热处理工艺不但可以强化金属材料、充分挖掘材料性能潜力、降低结构重量、节省和能源，而且能够提高机械产品质量、大幅度延长机器零件的使用寿命。
热处理工艺分类：（根据热处理的目的、要求和工艺方法的不同分类如下）1、整体热处理：包括退火、正火、淬火、回火和调质；2、表面热处理：包括表面淬火、物理和化学气相沉积等；3、化学热处理：渗碳、渗氮、碳氮共渗等。

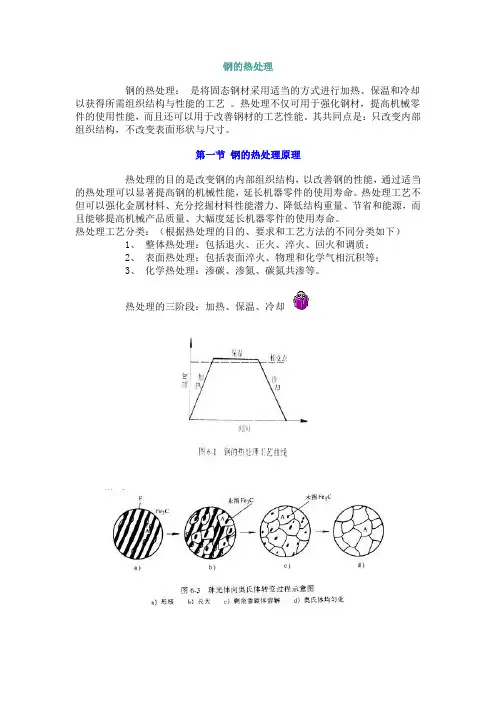

热处理的三阶段：加热、保温、冷却一、钢在加热时的转变加热的目的：使钢奥氏体化（一）奥氏体（ A）的形成奥氏体晶核的形成以共析钢为例A1点则W c ＝0.0218％（体心立方晶格F）W c ＝6.69％（复杂斜方渗碳体）当T 上升到A c1 后W c ＝0.77％（面心立方的A）由此可见转变过程中必须经过C和Fe原子的扩散，必须进行铁原子的晶格改组，即发生相变，A的形成过程。
在铁素体和渗碳体的相界面上形成。
有两个有利条件①此相界面上成分介于铁素体和渗碳体之间②原子排列不规则，空位和位错密度高。
1、奥氏体长大由于铁素体的晶格改组和渗碳体的不断溶解，A晶核一方面不断向铁素体和渗碳体方向长大，同时自身也不断形成长大。
2、残余 Fe 3 C的溶解 A长大同时由于有部分渗碳体没有完全溶解，还需一段时间才能全溶。
（F比Fe 3 C先消失）3、奥氏体成分的均匀化残余Fe 3 C全溶后，经一段时间保温，通过碳原子的扩散，使A成分逐步均匀化。
（二）奥氏体晶粒的长大奥氏体大小用奥氏体晶粒度来表示。
分为 00，0，1，2…10等十二个等级，其中常用的1~10级，4级以下为粗晶粒，5-8级为细晶粒，8级以上为超细晶粒。
材料及热加工复习资料2工程材料及热加工工艺绪论一.课程的任务及内容工艺方法工程材料———加工工艺———产品件装配试车工艺过程基本知识热加工冷加工成分.组织.性能铸.锻.焊.热（切削加工）关系.应用性质：机械类各专业必修的一门综合的技术基础课。
任务：使学生获得有关金属学.钢的热处理.常用的金属材料及加工的基础知识，培养学生合理选材.确定热处理方法及安排工件加工工艺路线的初步能力。
先修课：物理.化学.机械制图.金工实习等，与材料力学. 机械设计等关系密切。
作用：打基础为后续课为专业课为工作实践二．材料及发展趋势钢：碳钢. 合金钢. 铸钢….黑色金属金属材料铁： HT. QT. 合金铸铁… Cu及Cu合金有色金属 AI及AI合金工程材料其它：轴承…普通无机非金属材料陶瓷材料例特种非金属热塑性材工程塑料料工程塑料通用塑料热固性有机高特种塑料分子材料橡胶金属材料 + 非金属材料 = 复合材料结构材料机性. 物性. 化性工程材料（应用）功能材料特异物化性能. 超导.激光材料……三.金属材料的应用.特点.陶瓷. 高分子材料发展速度很快，但还不能全面代替传统的金属材料。
金属材料各行各业应用广泛。
原因：金属材料可满足各种各样的性能。
具体： 1. 一般均具有优良的机械性能；2. 具有优良的物理性能；3. 具有优良的工艺性能；热处理较大范围改变金属材料的性能。
四.影响金属材料性能的因素1. 化学成分决定组织. 性能2. 处理工艺内部组织变化性能与微观组织有关。
第一章金属材料的力学性能物理性能导电.热.磁.密度.熔点化学性能耐蚀.热.酸.抗氧化使用性能其它性能耐磨性.承受磨损耐久程度.综合性机械性能外力作用下表现的性能，变形.失效性能（力学性能）铸造性能流动性.收缩性.吸气性…工艺性能塑性成形性可锻性.冲压性（加工性能）焊接性热处理工艺性切削加工性根据使用性选择材料用途选材.选工艺性能是基础根据加工性选择加工方法机械性能（力学性能）是设计零件选材的依据，控制材料质量的重要参考。

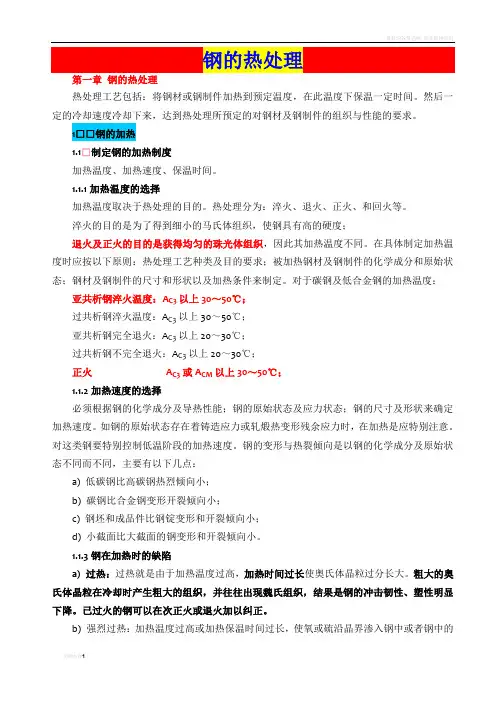

钢的热处理第一章钢的热处理热处理工艺包括：将钢材或钢制件加热到预定温度，在此温度下保温一定时间。
然后一定的冷却速度冷却下来，达到热处理所预定的对钢材及钢制件的组织与性能的要求。
1□□钢的加热1.1□制定钢的加热制度加热温度、加热速度、保温时间。
1.1.1加热温度的选择加热温度取决于热处理的目的。
热处理分为：淬火、退火、正火、和回火等。

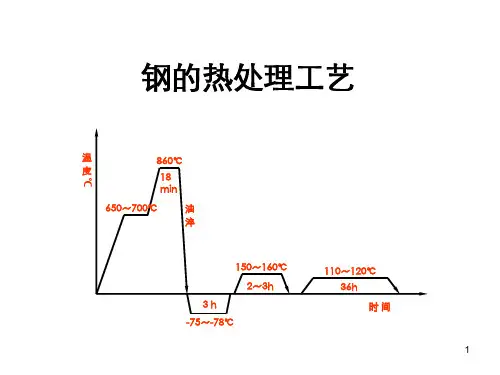

淬火的目的是为了得到细小的马氏体组织，使钢具有高的硬度；退火及正火的目的是获得均匀的珠光体组织，因此其加热温度不同。
在具体制定加热温度时应按以下原则：热处理工艺种类及目的要求；被加热钢材及钢制件的化学成分和原始状态；钢材及钢制件的尺寸和形状以及加热条件来制定。
对于碳钢及低合金钢的加热温度：亚共析钢淬火温度：A C3以上30～50℃；过共析钢淬火温度：A C3以上30～50℃；亚共析钢完全退火：A C3以上20～30℃；过共析钢不完全退火：A C3以上20～30℃；正火A C3或A CM以上30～50℃；1.1.2加热速度的选择必须根据钢的化学成分及导热性能；钢的原始状态及应力状态；钢的尺寸及形状来确定加热速度。
如钢的原始状态存在着铸造应力或轧煅热变形残余应力时，在加热是应特别注意。
对这类钢要特别控制低温阶段的加热速度。
钢的变形与热裂倾向是以钢的化学成分及原始状态不同而不同，主要有以下几点：a) 低碳钢比高碳钢热烈倾向小；b) 碳钢比合金钢变形开裂倾向小；c) 钢坯和成品件比钢锭变形和开裂倾向小；d) 小截面比大截面的钢变形和开裂倾向小。
1.1.3钢在加热时的缺陷a) 过热：过热就是由于加热温度过高，加热时间过长使奥氏体晶粒过分长大。
粗大的奥氏体晶粒在冷却时产生粗大的组织，并往往出现魏氏组织，结果是钢的冲击韧性、塑性明显下降。
已过火的钢可以在次正火或退火加以纠正。
b) 强烈过热：加热温度过高或加热保温时间过长，使氧或硫沿晶界渗入钢中或者钢中的硫与氧在高温下溶解于奥氏体中，在冷却过程中硫或氧以化合物形态沿粗大的奥氏体晶界析出。

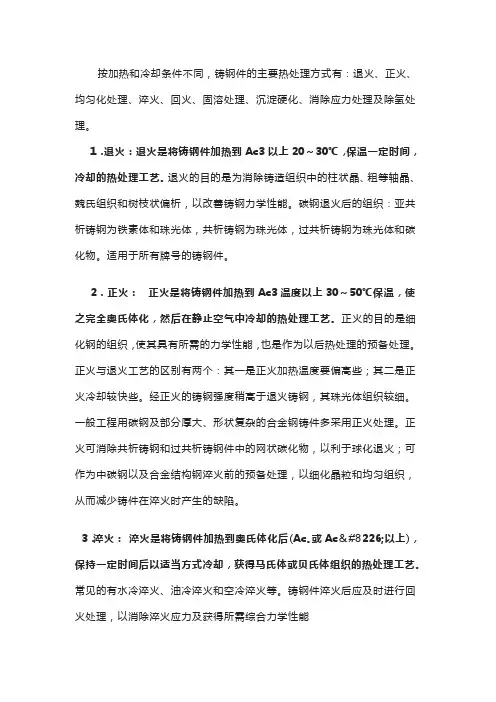

按加热和冷却条件不同，铸钢件的主要热处理方式有：退火、正火、均匀化处理、淬火、回火、固溶处理、沉淀硬化、消除应力处理及除氢处理。
1．退火：退火是将铸钢件加热到Ac3以上20～30℃，保温一定时间，冷却的热处理工艺。
退火的目的是为消除铸造组织中的柱状晶、粗等轴晶、魏氏组织和树枝状偏析，以改善铸钢力学性能。
碳钢退火后的组织：亚共析铸钢为铁素体和珠光体，共析铸钢为珠光体，过共析铸钢为珠光体和碳化物。
适用于所有牌号的铸钢件。
2．正火：正火是将铸钢件加热到Ac3温度以上30～50℃保温，使之完全奥氏体化，然后在静止空气中冷却的热处理工艺。
正火的目的是细化钢的组织，使其具有所需的力学性能，也是作为以后热处理的预备处理。
正火与退火工艺的区别有两个：其一是正火加热温度要偏高些；其二是正火冷却较快些。
经正火的铸钢强度稍高于退火铸钢，其珠光体组织较细。
一般工程用碳钢及部分厚大、形状复杂的合金钢铸件多采用正火处理。
正火可消除共析铸钢和过共析铸钢件中的网状碳化物，以利于球化退火；可作为中碳钢以及合金结构钢淬火前的预备处理，以细化晶粒和均匀组织，从而减少铸件在淬火时产生的缺陷。
3．淬火：淬火是将铸钢件加热到奥氏体化后(Ac。
或Ac＆#8226;以上)，保持一定时间后以适当方式冷却，获得马氏体或贝氏体组织的热处理工艺。
常见的有水冷淬火、油冷淬火和空冷淬火等。
铸钢件淬火后应及时进行回火处理，以消除淬火应力及获得所需综合力学性能铸钢件淬火工艺的主要参数：(1)淬火温度：淬火温度取决于铸钢的化学成分和相应的临界温度点。
原则上，亚共析铸钢淬火温度为Ac。
以上20～30℃，常称之为完全淬火。
共析及过共析铸钢在Ac。
以上30～50℃淬火，即所谓亚临界淬火或两相区淬火。
这种淬火也可用于亚共析钢，所获得的组织较一般淬火的细，适用于低合金铸钢件韧化处理。
(2)淬火介质：淬火的目的是得到完全的马氏体组织。
为此，铸件淬火时的冷却速率必须大于铸钢的临界冷却速率。
