下载文档原格式

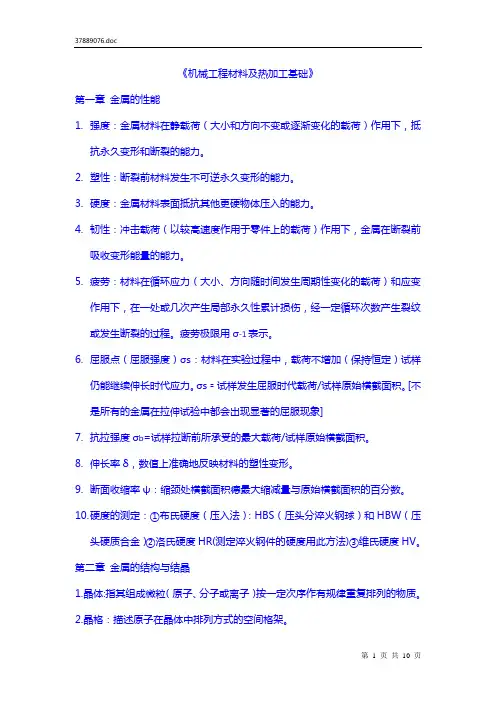

《机械工程材料及热加工基础》第一章金属的性能1.强度：金属材料在静载荷（大小和方向不变或逐渐变化的载荷）作用下，抵抗永久变形和断裂的能力。
2.塑性：断裂前材料发生不可逆永久变形的能力。
3.硬度：金属材料表面抵抗其他更硬物体压入的能力。
4.韧性：冲击载荷（以较高速度作用于零件上的载荷）作用下，金属在断裂前吸收变形能量的能力。
5.疲劳：材料在循环应力（大小、方向随时间发生周期性变化的载荷）和应变作用下，在一处或几次产生局部永久性累计损伤，经一定循环次数产生裂纹或发生断裂的过程。
疲劳极限用σ-1表示。
6.屈服点（屈服强度）σs：材料在实验过程中，载荷不增加（保持恒定）试样仍能继续伸长时代应力。
σs﹦试样发生屈服时代载荷/试样原始横截面积。
[不是所有的金属在拉伸试验中都会出现显著的屈服现象]7.抗拉强度σb=试样拉断前所承受的最大载荷/试样原始横截面积。
8.伸长率δ，数值上准确地反映材料的塑性变形。
9.断面收缩率ψ：缩颈处横截面积德最大缩减量与原始横截面积的百分数。
10.硬度的测定：①布氏硬度（压入法）：HBS（压头分淬火钢球）和HBW（压头硬质合金）②洛氏硬度HR(测定淬火钢件的硬度用此方法)③维氏硬度HV。
第二章金属的结构与结晶1.晶体:指其组成微粒（原子、分子或离子）按一定次序作有规律重复排列的物质。
2.晶格：描述原子在晶体中排列方式的空间格架。
3.晶胞：晶格中一个能完整反映晶格特征的最小几何单元。
4.金属晶体结构：体心立方结构；面心立方结构；密排立方结构。
5.晶体缺陷：点缺陷（原子的热震动引起晶格畸变），使材料的强度、硬度提高；线缺陷（主要指位错），起到强化金属的目的；面缺陷（晶界、亚晶界引起），阻碍金属的塑性变形发生。
6.细化晶粒度方法：增加过冷度；变质处理（加入难溶物）；附加震动。
7.金属的铸态组织：表面细晶粒区，柱状晶粒区，中心等轴晶粒区（穿晶）。
8.铸锭的缺陷：缩孔及缩松，气孔及裂纹，偏析，非金属夹杂物。

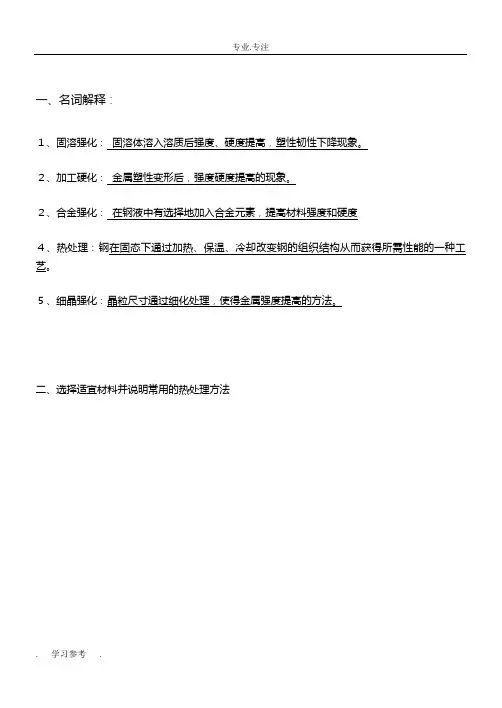

一、名词解释：１、固溶强化：固溶体溶入溶质后强度、硬度提高，塑性韧性下降现象。
２、加工硬化：金属塑性变形后，强度硬度提高的现象。
２、合金强化：在钢液中有选择地加入合金元素，提高材料强度和硬度４、热处理：钢在固态下通过加热、保温、冷却改变钢的组织结构从而获得所需性能的一种工艺。
５、细晶强化：晶粒尺寸通过细化处理，使得金属强度提高的方法。
二、选择适宜材料并说明常用的热处理方法三、（20分）车床主轴要求轴颈部位硬度为HRC54—58，其余地方为HRC20—25，其加工路线为：下料锻造正火机加工调质机加工（精）轴颈表面淬火低温回火磨加工指出：1、主轴应用的材料：45钢2、正火的目的和大致热处理工艺细化晶粒，消除应力；加热到Ac3＋50℃保温一段时间空冷3、调质目的和大致热处理工艺强度硬度塑性韧性达到良好配合淬火＋高温回火4、表面淬火目的提高轴颈表面硬度5．低温回火目的和轴颈表面和心部组织。
去除表面淬火热应力，表面M＋A’心部S回四、选择填空（20分）１．合金元素对奥氏体晶粒长大的影响是（d）（a）均强烈阻止奥氏体晶粒长大（b）均强烈促进奥氏体晶粒长大（c）无影响（d）上述说法都不全面２．适合制造渗碳零件的钢有（c）。
（a）16Mn、15、20Cr、1Cr13、12Cr2Ni4A （b）45、40Cr、65Mn、T12（c）15、20Cr、18Cr2Ni4WA、20CrMnTi３．要制造直径16mm的螺栓，要求整个截面上具有良好的综合机械性能，应选用（c ）（a）45钢经正火处理（b）60Si2Mn经淬火和中温回火（c）40Cr钢经调质处理4．制造手用锯条应当选用（a ）（a）T12钢经淬火和低温回火（b）Cr12Mo钢经淬火和低温回火（c）65钢淬火后中温回火5．高速钢的红硬性取决于（b ）（a）马氏体的多少（b）淬火加热时溶入奥氏体中的合金元素的量（c）钢中的碳含量6．汽车、拖拉机的齿轮要求表面高耐磨性，中心有良好的强韧性，应选用（c ）（a）60钢渗碳淬火后低温回火（b）40Cr淬火后高温回火（c）20CrMnTi渗碳淬火后低温回火7．65、65Mn、50CrV等属于哪类钢，其热处理特点是（c ）（a）工具钢，淬火+低温回火（b）轴承钢，渗碳+淬火+低温回火（c）弹簧钢，淬火+中温回火8. 二次硬化属于（d）（a）固溶强化（b）细晶强化（c）位错强化（d）第二相强化9. 1Cr18Ni9Ti奥氏体型不锈钢，进行固溶处理的目的是（b）（a）获得单一的马氏体组织，提高硬度和耐磨性（b）获得单一的奥氏体组织，提高抗腐蚀性，防止晶间腐蚀（c）降低硬度，便于切削加工１０.推土机铲和坦克履带板受到严重的磨损及强烈冲击，应选择用（b ）（a）20Cr渗碳淬火后低温回火（b）ZGMn13—3经水韧处理（c）W18Cr4V淬火后低温回火五、填空题(20分)1、马氏体是碳在a-相中的过饱和固溶体，其形态主要有板条马氏体、片状马氏体。
