道康宁991高性能硅酮密封胶

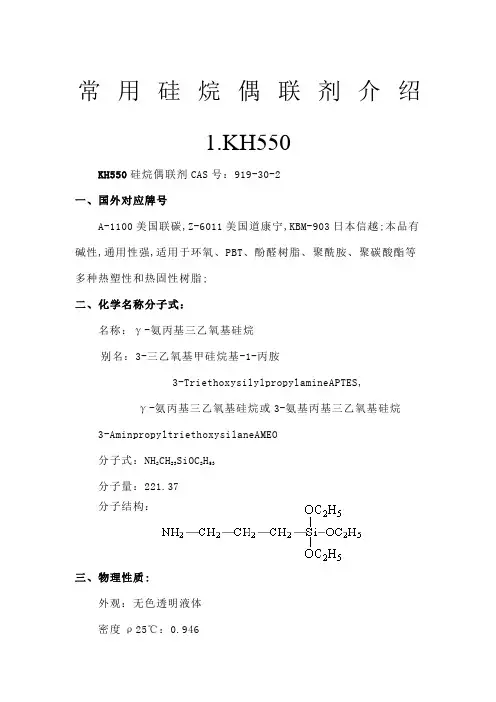

常用硅烷偶联剂介绍1.KH550KH550硅烷偶联剂CAS号：919-30-2一、国外对应牌号A-1100美国联碳,Z-6011美国道康宁,KBM-903日本信越;本品有碱性,通用性强,适用于环氧、PBT、酚醛树脂、聚酰胺、聚碳酸酯等多种热塑性和热固性树脂;二、化学名称分子式：名称：γ-氨丙基三乙氧基硅烷别名：3-三乙氧基甲硅烷基-1-丙胺3-TriethoxysilylpropylamineAPTES,γ-氨丙基三乙氧基硅烷或3-氨基丙基三乙氧基硅烷3-AminpropyltriethoxysilaneAMEO分子式：NH2CH23SiOC2H53分子量：221.37分子结构：三、物理性质:外观：无色透明液体密度ρ25℃：0.946沸点：217℃折光率nD25:1.420溶解性：可溶于有机溶剂,但丙酮、四氯化碳不适宜作释剂；可溶于水;在水中水解,呈碱性;本品应严格密封,存放于干燥、阴凉、避光的室内;四、KH550主要用途：本品应用于矿物填充的酚醛、聚酯、环氧、PBT、聚酰胺、聚碳酸酯等热塑性和热固体树脂,能大幅度提高增强塑料的干湿态抗弯强度、抗压强度、剪切强度等物理力学性能和湿态电气性能,并改善填料在聚合物中的润湿性和分散性;本品是优异的粘结促进剂,可用于聚氨酯、环氧、腈类、酚醛胶粘剂和密封材料,可改善颜料的分散性并提高对玻璃、铝、铁金属的粘合性,也适用于聚氨酯、环氧和丙烯酸乳胶涂料;在树脂砂铸造中,本品增强树脂硅砂的粘合性,提高型砂强度抗湿性;在玻纤棉和矿物棉生产中,将其加入到酚醛粘结剂中,可提高防潮性及增加压缩回弹性;在砂轮制造中它有助于改进耐磨自硬砂的酚醛粘合剂的粘结性及耐水性;2.KH560一、国外对应牌号：A-187美国联碳公司;KBM-403日本信越化学工业株式会社二、化学名称及分子式化学名称：γ-缩水甘油醚氧丙基三甲氧基硅烷分子式：CH2CHOCH2OCH23SiOCH33结构式：分子量：236.3376三、物理性质：物理形态：液体;颜色：无色透明;沸点：290℃;折光率：nD251.4260-1.4280,密度ρ25℃1.065-1.072;溶解性：溶于水,同时发生水解反应,水解反应释放甲醇;溶于醇、丙酮和在5%以下的正常使用水平溶于大多数脂肪族酯;四、应用范围：KH-560是一种含环氧基的偶联剂,用于多硫化物和聚氨酯的嵌缝胶和密封胶,用于环氧树脂的胶粘剂、填充型或增强型热固性树脂、玻璃纤维胶粘剂和用于无机物填充或玻璃增强的热塑料性树脂等;五、特点与用途改善用玻璃纤维粗纱增强的硬复合材料的强度性能;在调湿期后,把强度性能保持在最大程度;增强基于环氧树脂电子密封剂和封装材料及印刷电路板的电性能,这是提高了树脂与基体或填充剂之间的粘结力而产生的;增强许多无机物填充的尼龙,聚丁烯对苯二酸酯在内的复合材料的电学性能;对范围广泛的填充剂和基体,象粘土、滑石、硅灰石、硅石、石英或铝、铜和铁在内的金属都有效;从添加KH-560获益的具体应用,包括：用石英填充的环氧密封剂、预混配方,用砂填充的环氧树脂混凝土修补材料或涂层和用于制模工具和金属填充的环氧树脂材料;免除了对多硫化物和聚氨酯密封胶和嵌缝化合物中独立底漆的要求;改进两部分环氧结构粘合剂的粘接;改进含水丙烯酸胶乳嵌缝胶和密封胶,基于聚氨酯和环氧树脂的涂层中的粘合;在有机调色剂中,改善粘合剂的兼溶性,分散性和流动性;3.KH570一、简介KH-570硅烷偶联剂,γ-甲基丙烯酰氧基丙基三甲氧基硅烷是一种有机官能团硅烷偶联剂,对于提高玻纤增强和含无机填料的热固性树脂能提高它们的机械电气性能,特别是通过活性游离基反应固化如不饱和聚酯,聚氨酯和丙烯酸酯的热塑性树脂的填充,包括聚烯烃和热塑性聚氨酯;二、国外对应牌号：A-174美国联合碳化物公司KBM-503日本信越化学工业株式会社SH-6030美国道康宁化学公司三、化学名称：γ-甲基丙烯酰氧丙基三甲氧基硅烷四、分子式：CH2=CCH3COOCH23SiOCH33五、典型的物理性质参数标准指标外观微黄色至无色透明液体颜色Pt-Co,≤30密度ρ20℃,g/cm31.043~1.053折光率nD25°C1.4285~1.4310沸点：255℃纯度%,≥97.0溶解性硅烷偶联剂KH-570可溶于甲醇、乙醇、乙丙醇、丙酮、苯、甲苯、二甲苯,水解后在搅拌下可溶于PH=4的水中,水解产生甲醇.六、用途：主要用于改善有机材料和无机材料的粘接性能,特别适用于游离基交联的聚酯橡胶,聚烯烃、聚苯乙烯和在光敏材料中作为助剂;七、CASNO.:2530-85-0八、特征和用途KH-570硅烷偶联剂的用途：1当复合材料用经过与聚酯相容的表面处理剂处理过的玻纤时,能显着提高复合材料的强度,这种表面处理剂通常包括硅烷偶联剂、成膜剂、润滑剂和抗静电剂;2此产品提高填充白碳黑、玻璃、硅酸盐和金属氧化物的聚酯复合材料的干湿态机械强度;3此产品提高许多无机填料填充复合材料的湿态电气性能;例如：交联聚乙烯和聚氯乙烯;4此产品可与醋酸乙烯和丙烯酸酯或甲基丙烯酸酯单体共聚合成可室温交联固化的;这些硅烷团化聚合物广泛应用于涂料、胶粘剂和密封胶中;提供优异的粘接力和耐久力;4.KH792一、国外对应牌号：美国联碳公司：A-112.0,美国道康宁公司：Z-6020日本信越公司：KBM-603二、化学名称：N-β一氨乙基-γ-氨丙基三甲乙氧基硅烷三、化学结构式:NH2CH2CH2NHCH2CH2CH2SiOCH33四、物理性质：本品为双氨基型官司能团硅烷,外观为淡黄色透明液体,能溶于苯、乙醚中,与丙酮,四氯化碳,水反应;沸点：259℃,密度ρ25℃1.030,折光率nD251.448；闪点138℃;五、用途及注意事项：改善粘合,提高了复合材料的干态和抗张强度与模量,抗弯强度与压缩强度;尤其是制品湿态电气性能;主要提高环氧、酚醛,三聚氰胺,呋喃等树脂层压材料性能,对聚丙烯,聚乙烯,聚丙烯酸醋,有机硅,聚酰胺,聚碳酸醋,聚氰乙烯也有效;主要作玻纤整理剂,也广泛用于玻璃微珠,白炭黑,滑石,云母,粘土,粉煤灰等含硅物质;六.包装及储存1.塑料桶包装,每桶净重5公斤,10公斤,200公斤特殊规格需预订;2.本品需密闭,于阴凉通风处储存;5.DL602一、国外对应牌号：美国联碳公司：A-2120,日本信越公司：KBM-602二、化学名称：N-β-氨乙基-γ-氨丙基甲基二甲氧基硅烷三、化学结构式：NH2CH2CH2NH2CH2CH2CH2SiCH3OCH32四、物理性质：本品为双氨基型官能团硅烷,外观为无色透明液体,能溶于乙醇、乙醚、丙酮、甲苯、二甲苯等溶剂,受潮易水解,密度ρ25℃0.970,折光率nD251.445,沸点：232℃,闪点：93℃;五、用途及注意事项：本品是多种有机硅超级柔软整理剂,用其改性后的硅油加大了对纤维的亲和力,从而达到柔软、滑爽、悬垂、抗静电、耐洗、防皱等功效;用于硅烷固化、聚硫密封剂胶中,单、双组份可交联渗入硅酮聚硫密封胶,从而改善对基材水泥、铜、玻璃等的附着力,而且固化无气泡,体系色浅;用于酚醛、环氧树脂,可提高复合材料的强度和低频条件下的湿态电气性能.。

道康宁SJ-268硅酮结构胶——上海连宝特性和优点•符合中国GB16776-2005 建筑用硅酮结构密封胶技术性能标准•对包括诸如镀膜玻璃，釉化玻璃，反射玻璃，阳极氧化和粉末喷涂铝型材及不锈钢型材在内的大多数基材都具有优良的粘结性能•固化过程无气味，亦无腐蚀•抗臭氧和极端温度组成•固化后具有优良的耐候性能，良好的抗紫外性能，耐高低温性（也可用于极端温度）•较高的极限拉伸强度使其完全适用于结构性粘结应用•优良的机械性能•施工简便应用•结构性装配用硅酮密封胶说明DOWSIL™ SJ 268 Sealant 是一种单组分中性固化硅酮结构密封胶，专门为弹性结构性粘结（玻璃，金属和其它建筑元件）应用而设计。

它也可以用作粘结建筑面板的加强筋构件和其它类似的粘结应用。

采用标准DOWSIL SJ 268 单组分结构性装配硅酮密封胶表现出高效的物理性能和粘结性能，经老化测试后，其基本特性也满足GB16776-2005 各项技术性能标准。

应用方法用于结构性装配时，DOWSIL SJ 268 Sealant 应当在工厂打胶。

在工厂打胶可以确保最佳的施工条件从而全面发挥性能。

工地打胶只限于修补工作或装配条件不允许的特殊情形。

装配条件理想的装配应当在工厂完成并符合下列的温度和湿度条件：温度条件: 5 度到40 度，湿度条件: 40%到60% RH。

表面清理彻底清洁所有介面和装配区域，清除所有的污染物如油脂，机油，灰尘，霜或水汽。

所有金属，玻璃，或其它基材表面应用不脱绒的棉布，使用溶剂用“两块抹布”的清洁方法来清洁。

使用底涂液当使用DOWSIL SJ 268 Sealant 时，请根据陶氏技术服务部的工程测试报告来决定是否使用底涂液。

关于底涂液更多资讯请联络陶氏公司各地办事处。

道康宁718硅酮密封胶——上海连宝
特性和优点
•简单易用——可随时以普通打胶枪施打。

•可靠的耐久性—固化后的密封胶于—15°C至+50°C温度内保持弹性并不会变硬、龟裂及碎裂。

•优良的耐候性—不受阳光、雨水、风雪、臭氧及极限温度的影响
•良好的透明视觉效果。

•符合国标GB/T 14683 及JC/T 882 的20LM 等级。

•可将原接口宽度伸长/压缩25%而不会造成破坏。

储存与有效性
当贮存在30°C 或更低的温度下，
DOWSIL 718 密封胶保质期为制造
日期后12 个月内。

包装
DOWSIL 718 密封胶以300 毫升胶
管包装，每箱24 支，适用于普通打胶枪。

使用限制
本产品不适合用于：
•结构装配应用。

•水平接缝等易出现磨损或可能遇到物理性破坏的地方。

•固化时完全接触不到大气水气的地方。

•结霜或潮湿的表面上。

•长期浸没于水中。

•可能渗出油、可塑剂或溶剂的表面上（如浸渍木材、油基嵌缝材、未或部分硫化橡胶垫片或胶带、含沥青灌注板、毛毡、薄板等）。

•地底潮湿的应用中。

•需要表面喷漆的应用。

进口胶：本工程玻璃、铝板幕墙用胶推荐选用美国GE公司、美国道康宁公司或德国威凯公司的产品。

1.1美国GE公司：本工程玻璃、铝板幕墙用胶推荐选用美国GE公司的SSG4400#双组份结构硅酮密封胶、SCS2000#耐候硅酮密封胶。

1.1.1SSG4400＃结构胶性能：1.1.2SCS2000＃耐候胶性能：单组分，中性。

用途：适用于各种耐候性防水场合且具有优越的抗紫外线性能，接合性能好，不论对接或错位均可适用于玻璃、金属、混凝土、木材、镀锌或烤漆处理金属等的胶接。

1.1.3质量控制（双组份结构胶SSG4400）♦开打胶机，并使胶充分混合。

♦做“蝴蝶试验”，用一张A4纸，把胶打在纸上，然后折起纸压一下，再展开纸，以检查基胶与催化剂是否已充分混合，并记录下日期、时间。

♦把充分混合的胶打入小纸杯中，插入一根筷子，过三十分钟后每五分钟拉出一次，直到能把胶拉断为止，记录下时间。

♦按操作程序打胶，并作如下格式记录。

│日期│时间│板片流水号│板片尺寸│清洁容剂│操作员│胶批号│试验板片│试验情况│制作时间│。

1.1.4用美国GE公司生产的密封胶，结构胶必须严格按以下步骤执行：♦将设计图纸送交美国厂方研究，并由厂方出具确认指标，同意该结构胶的容量，宽度及厚度，计算宽度及厚度要与玻璃及墙板的尺寸及风压要求相配合。

♦在决定好铝材，玻璃及胶贴垫条时，将样本送美厂方化验，需证实该四种材料是与厂方所产的结构胶不产生任何副作用，以保证硅胶的长久性与安全性，并由厂方发出文件确认。

该样本必需要与原厂所产的同一品质产品一致，否则不能使用。

♦在施工的安排日期准确订实后，按进度订货，因为结构硅胶未使用前的有效期是有限的，过长的储存期是不适宜的。

♦使用硅胶时，按照美国硅胶生产厂的指示，用指定的清洁剂清洗铝框，必要时要清洗三次，保证铝框接触硅胶的表面完全清洁，清洁完成15分钟内使用。

♦玻璃镶嵌前亦需以上的程序清洁，在镶嵌15分钟前清洁好，不要留时间太长，以免影响清洁程度。

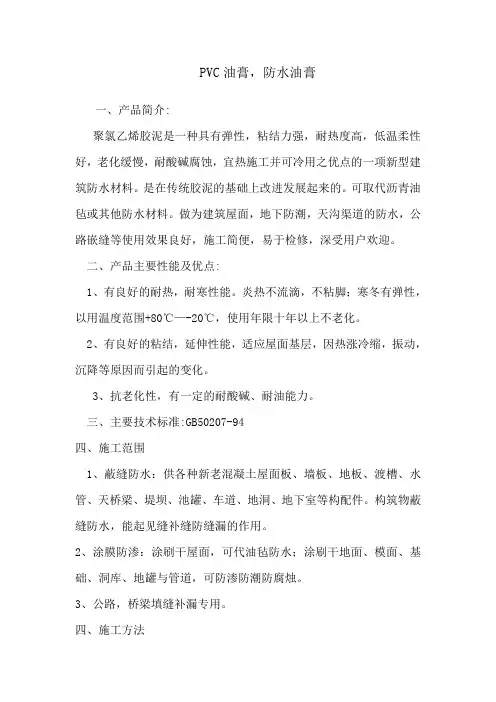

PVC油膏，防水油膏一、产品简介:聚氯乙烯胶泥是一种具有弹性，粘结力强，耐热度高，低温柔性好，老化缓慢，耐酸碱腐蚀，宜热施工并可冷用之优点的一项新型建筑防水材料。

是在传统胶泥的基础上改进发展起来的。

可取代沥青油毡或其他防水材料。

做为建筑屋面，地下防潮，天沟渠道的防水，公路嵌缝等使用效果良好，施工简便，易于检修，深受用户欢迎。

二、产品主要性能及优点:1、有良好的耐热，耐寒性能。

炎热不流滴，不粘脚；寒冬有弹性，以用温度范围+80℃—-20℃，使用年限十年以上不老化。

2、有良好的粘结，延伸性能，适应屋面基层，因热涨冷缩，振动，沉降等原因而引起的变化。

3、抗老化性，有一定的耐酸碱、耐油能力。

三、主要技术标准:GB50207-94四、施工范围1、蔽缝防水：供各种新老混凝土屋面板、墙板、地板、渡槽、水管、天桥梁、堤坝、池罐、车道、地洞、地下室等构配件。

构筑物蔽缝防水，能起见缝补缝防缝漏的作用。

2、涂膜防渗：涂刷干屋面，可代油毡防水；涂刷干地面、模面、基础、洞库、地罐与管道，可防渗防潮防腐烛。

3、公路，桥梁填缝补漏专用。

四、施工方法◆基面必须洁净、干燥、含水率不大于8%。

◆用速化炉热熔本品，充分熔化后进行施工。

◆灌缝可用鸭嘴壶注浇，面层可用刮板刮平。

◆熔化时必须掌握好温度（不大于160°c），防止烧焦而报废材料。

◆本公司可根据用户需要，设计各类要求的施工方案。

单组份聚氨酯密封胶介绍第一章单组份聚氨酯密封胶产业分析1.1密封胶定义与种类1.1.1密封胶的定义与发展历史密封材料是具有填充空隙（如孔洞、接头、接缝等）功能的材料，主要分为无定形密封胶和弹性密封材料，其中无定形密封胶是密封材料的主体，种类包括有机硅（包括改性有机硅）类、聚氨酯类、聚硫橡胶类，丙烯酸酯类、氯丁密封胶、丁基橡胶类、SBR橡胶类、沥青、油性嵌缝胶类等。

最早用作密封材料的有沥青及改性沥青、油性嵌缝胶等，这类品种抗位移能力仅为±5 %，适用于静态接缝的密封，且使用寿命短，约5年左右。

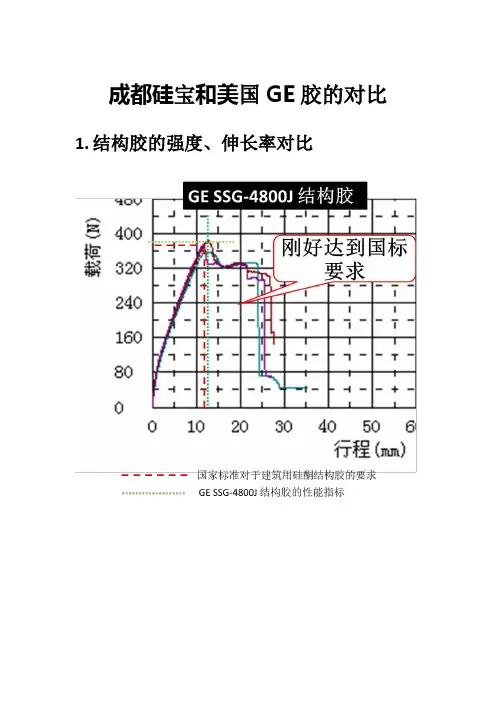

成都硅宝和美国GE胶的对比1.结构胶的强度、伸长率对比对于幕墙结构胶，从图中的拉伸曲线中可以看出，GE SSG-4800J结构胶的强度和最大强度的伸长都只是刚好达到GB 16776-2005《建筑用硅酮结构密封胶》的要求硅宝的结构胶产品，无论是1099高性能硅酮结构胶或者999硅酮结构密封胶，在强度和伸长率上，都远超标准要求。

与GE的产品相比，硅宝的结构胶产品优势很大，能够为幕墙提供更高的安全系数。

2.耐候密封胶对比测试项目硅宝998 GE SSG2900外观符合标准符合标准类型酮肟型醇型重量，g 860 844包装体积，ml 590 591.5挤出性,ml/min 152 93表干时间,min 90 240硬度,Shore A 43 2660%模量,MPa 常态0.71 0.29 浸水0.69 0.3100%模量,MPa 常态0.9 0.39 浸水0.84 0.37100%定伸有无破坏常态无破坏无破坏浸水无破坏无破坏●挤出性：指在一定的压力下，单位时间内从胶枪中挤出的密封胶的体积，数值越大表示密封胶越容易被挤出。

硅宝998良好的挤出性使打胶的过程更省力，给工人施工带来方便。

●表干时间：指密封胶表面固化形成胶膜的时间，数值越小说明表面固化越快。

数据表明硅宝998在固化时间上具有一定的优势。

如果幕墙或者采光顶板片接口的位移较大，可以选用我公司具有发明专利的1098高性能硅酮密封胶和993采光顶专用密封胶，其高弹性、高延伸率、50级的高位移能力能够保证幕墙或采光顶板片在外应力下发生大的位移时的良好密封3.硅宝与GE有机硅，企业的比较对于产品的使用者来说，选择一个产品也就是选择一个企业。

能为我们的客户提供良好服务是我公司迅速成长发展的重要原因。

对于GE有机硅这类由投资公司来控制的企业，并没有企业精神和文化的传承，而只是单纯追求最大化的利益，所以很可能在较短的时间内更换主人（GE有机硅已经于2006年12月被美国阿波罗投资公司收购，改名叫迈图）。

Dow Corning®737 中性密封胶描述Dow Corning® 737 中性密封胶是一种单组份、多用途的产品。

无需底涂的吸附于众多材料及在含水汽空气中固化成一坚韧具弹性硅酮橡胶。

Dow Corning® 737 中性密封胶具有以下重要特性：优良的无底涂吸附性能，可用于众多塑料、金属、漆层、玻璃及橡胶表面。

不会与金属或塑料反应或腐蚀金属与塑料。

快速固化：3－6分钟结皮，10分钟表干。

暴露于潮湿的空气中24小时后固化不会坍塌、松垂或离位工作温度范围宽（－65～177℃），可短期工作在204℃下。

100％的硅酮橡胶。

UL QMFZ 2 94HB 认可。

符合FDA规定CFR 175.105,可与食品直接接触.使用Dow Corning® 737 中性密封胶设计为多向OEM及装配应用,特殊使用包括:在大小应用中作为机械紧固件密封冷冻机及冷冻套管涂膜塑料压模,对塑料材料的整理应用,印花.使电子元件防水密封同轴线接插件保护精密仪器的装配不推荐用于:连续浸入水中的遇到过多腐蚀及滥用的场合在材料上有油、增塑剂及溶剂渗出；材料如浸透的木头，有油的缝隙及某些绿色及部分硫硬化橡胶垫圈和绝缘带密封剂不在潮湿的大气而在完全密封的地方在将要涂漆的表面，该漆膜不会与密封剂张延，会产生脆化与撕裂在密封下的固化条件Dow Corning® 737 中性密封胶可以：使青铜、铜及其他敏感金属脱色应力断裂聚碳酸酯Dow Corning® 737 中性密封胶不作医学上的使用。

怎样使用表面准备所有表面必须完全清洁及干燥。

所有金属及玻璃表面必须用溶剂擦洗，并用无油布擦干。

底漆对于众多的玻璃、铝、钢及其它普通材料无需底层的。

在一般使用前必须进行材料的测试。

密封胶的使用Dow Corning® 737 中性密封胶必须连续的提供，如果需用，可以用工具进行密封胶的扩展，在密封胶使用后表皮形成前立即使用工具处理。

玻璃栏杆工程技术统一标准1、适用范围本技术标准适用于玻璃栏杆工程现场施工指导.2、依据2.1除另有注明外，本工程须符合设计要求、图纸和国家、地方及行业相关标准，主要包括但不限于：➢《工程建设标准强制性条文》➢《建筑工程施工质量验收统一标准》（GB50300-2001）➢《建筑装饰装修工程质量验收规范》（GB50210—2001）➢《住宅装饰装修工程施工规范》(GB50327—2001）➢《建筑玻璃应用技术规程》（JGJ113—2003)➢《建筑装修装饰构造》（机械工业出版社)➢《建筑装饰工程施工》（同济大学出版社）➢《建筑装饰工程施工》（中国建筑工业出版社）➢《建筑装饰工程施工工艺》（辽宁科学技术出版社）3、材料及配件要求3.1玻璃：采用厚的安全玻璃（钢化玻璃、夹层玻璃及由钢化玻璃或夹层玻璃组合加工而成的其他玻璃，如安全中空玻璃，最好选用钢化夹胶）,玻璃原片采用南玻、耀玻、洛玻生产的玻璃，玻璃的深加工单位为南玻、三鑫、信宜.玻璃的水平分格必须经万科确认.3.2扶手：手采用材料是不锈钢圆管、黄铜圆管及高级（材质)木料三种(选定）。

3.3硅酮密封胶：采用中高档品牌“道康宁"791、995、“GE”等，中档品牌有“白云"等(选定）.3.4氯丁橡胶垫:较常见的材料。

3.5角钢、钢板、扁方钢等材料：热浸镀锌，规格满足受力要求。

应符合钢材的有关力学性能要求。

4、设计、制作、安装及施工要求4.1玻璃栏杆分类本工程采用以下方式(按照玻璃固定方法的不同，玻璃栏杆分类）：4.4.1全玻璃式即玻璃与玻璃之间没有任何连接材料，玻璃块与块之间在安装时宜留8mm左右的空隙，以免玻璃块之间互相碰撞或因温度变化产生应力而损坏玻璃。

玻璃的固定由上边的扶手和下边的地面通过与玻璃的连接来实现。

具体形式见图—1.4.4.2镶嵌式这种方式是通过玻璃两侧设置立柱，立柱两边开槽口，或与地面三面，或与扶手三面开槽。

把玻璃直接装入这两面或三面槽口，通过向槽口内注入玻璃胶进行固定。
