基桩竖向静载试验记录

单桩竖向抗压静载检测报告附录一、工程地质概况1.杂填土: 松散-稍密, 稍湿, 层厚1.60～6.40m；2.淤泥: 流塑, 饱和, 层厚8.20～15.30m；3.粉质粘土: 饱和, 可塑—硬塑, 含少量粉细砂, 层厚4.0～13.30m；3.1淤泥质土层: 饱和, 流塑—软塑, 平均厚度4.75 m；4.中砂层: 中密, 局部密实, 饱和, 厚度0.0～5.60m；5.淤泥质土层: 饱和, 流塑, 局部地段相变为淤泥, 层厚1.40～11.30m；6、卵石: 饱和, 一般为中密, 局部稍密, 密实, 层厚1.0～5.80m；7、残积砂质粘性土：饱和, 可塑-硬塑, 为中粒花岗岩的风化产物, 层厚0.00～7.40m；7-1.辉长岩残积粘性土: 层厚0.00～4.60m；8、全风化花岗岩: 中粒结构, 散体状结构, 层厚0.0～11.10m；9、砂土状强风化花岗岩: 中粒结构, 散体状结构, 层厚0.80～14.30m；9、1砂土状强风化辉长岩: 坚硬, 辉长结构, 层厚0.0～7.40m；10、碎块状强风化花岗岩: 中粒结构, 碎块状构造, 该层揭露厚度0.80～18.80m；10、1碎块状强风化辉长岩：。

辉长结构, 碎块状构造, 该层揭露厚度0.00～9.35m；11.中风化花岗岩: 揭露厚度0.99～4.55m；11、1中风化辉长岩: 揭露厚度3.84～5.50m。

试桩位置附近参考地质剖面图和平面位置图见附图, 试桩有关参数见表1。

二、检测方法及仪器设备静载试验按照国家行业标准《建筑基桩检测技术规范》（JGJ106 -2003）的有关规定进行, 试验静荷载由安装在桩顶的油压千斤顶进行逐级加荷, 千斤顶所需的反力由混凝土预制块压重平台承担。

千斤顶编号为: 0809925 和0809926 ,数字压力计编号为: 080515, 检定日期匀为: 2008年10月09日；桩顶沉降由对称方向安装的位移传感器测读, 位移传感器编号为: 2180和2186, 检定日期均为: 2008年10月09日。

桩的静载试验桩的静载试验是确定桩轴向或横向承载力最为可靠的方法，也是基桩质量检测中一项很重要的方法。

其试验结果整理是否正确对桩在静荷载作用下性状的了解，关系极为密切。

1.单桩竖向承载力的确定2.单桩水平承载力的确定桩的水平容许承载力是指对应于桩和桩侧土某一个工作状态时桩能承受的最大水平荷载。

相应于这种工作状态包括两个方面：桩侧土不致因桩在水平荷载作用下桩的水平位移过大同时产生很大的塑性变形，从而丧失对桩的嵌固作用，亦即要求桩的水平位移和桩侧土的塑性变形较小，使桩长范围内大部分土仍处于弹性变形阶段；对于桩身而言，桩身断面虽已开裂，但裂缝宽度尚未超出规范规定的容许值，并在卸载后裂缝即闭合，亦即将桩看作弹性杆件不致会导入很大误差。

因此，确定桩的水平承载力仍然要从保证桩身材料和地基强度与稳定性，以及桩顶水平位移满足使用要求来分析，通常可采取水平静载试验和分析计算法两种途径。

桩的质量检测与竖向承载力动测1.桩位偏差检查基桩施工前应按设计桩位平面图落放桩的中心位置，施工结束后应检查中心位置的偏差，并应将其偏差值绘制在桩位竣工平面图中，检测时可采用经纬仪对纵、横方向进行量测。

桩孔中心位置的偏差要求，对于群桩不得大于100mm；单排桩不得大于50mm。

2.桩倾斜度检查在灌注桩的施工过程中，能否确保桩的垂直度，是衡量基桩能否有效发挥作用的一个关键因素。

因此，必须认真地测定桩孔的倾斜度。

一般要求对于竖直桩，其允许偏差不应超过1%。

桩倾斜度的检查可采用JDL-1型陀螺测斜仪或JJX-3型井斜仪，也可采用声波孔壁测定仪。

3.超声脉冲法超声脉冲法是检测混凝土灌注桩连续性、完整性、均匀性以及混凝土强度等级的有效方法。

它能准确地检测出桩内混凝土中因灌注质量问题造成的夹层、断桩、孔洞、蜂窝、离析等内部缺陷，并能测出混凝土灌注桩均匀性及强度等级等性能指标。

超声脉冲检测法基本原理：声波在正常混凝土中的传播速度一般3000m/s~4200m/s之间，当传播路径上遇到混凝土有裂缝、夹泥和密实度等缺陷时，声波将发生衰减，部分声波绕过缺陷前进，产生漫射现象，因此传播时间延长，波速减小。

单桩竖向抗压静载试验检测细则1、试验目的确定单桩的竖向抗压承载力特征值是否满足设计要求。

2、适用范围(1)对于本项目，本检测适用CFG桩、水泥土搅拌桩、柱锤冲扩桩等；(2)当埋设有测量桩身应力、应变、桩底反力的传感器或位移杆时，可测定桩的分层侧阻力和端阻力或桩身截面的位移量。

(3)对工程桩抽样检测时，加载量不应小于设计要求的单桩承载力特征值的2.0倍。

2、检测评定依据1）《新建时速200公里客货共线铁路工程施工质量验收暂行标准》（铁建设【2004】8号）；2）《铁路工程基桩检测技术规程》（TB 10218-2008）；3）《建筑基桩检测技术规范》（JGJ 106-2014/J256-2014）；4）《铁路路基工程施工质量验收标准》（TB TB10414-2003）；5）《铁路建设工程监理规程》（TB 10402-2007/J269-2007）；3、设备仪器及其安装(1)试验加载宜采用油压千斤顶。

当采用两台及两台以上千斤顶加载时应并联同步工作，且应符合下列规定：1)采用的千斤顶型号、规格应相同；2)千斤顶的合力中心应与桩轴线重合；3）承压板直径不小于设计桩径且有足够的刚度。

(2)加载反力装置可根据现场条件选择锚桩横梁反力装置、压重平台反力装置、锚桩压重联合反力装置、地锚反力装置，并应符合下列规定：1)加载反力装置能提供的反力不得小于最大加载量的1.2倍；2)应对加载反力装置的全部构件进行强度和变形验算；3)应对锚桩抗拔力(地基土、抗拔钢筋、桩的接头)进行验算；采用工程桩作锚桩时，锚桩数量不应少于4根，并应监测锚桩上拔量；4)压重宜在检测前一次加足，并均匀稳固地放置于平台上；5)压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍，有条件时宜利用工程桩作为堆载支点。

(3)荷载测量可用放置在千斤顶上的荷重传感器直接测定；或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。

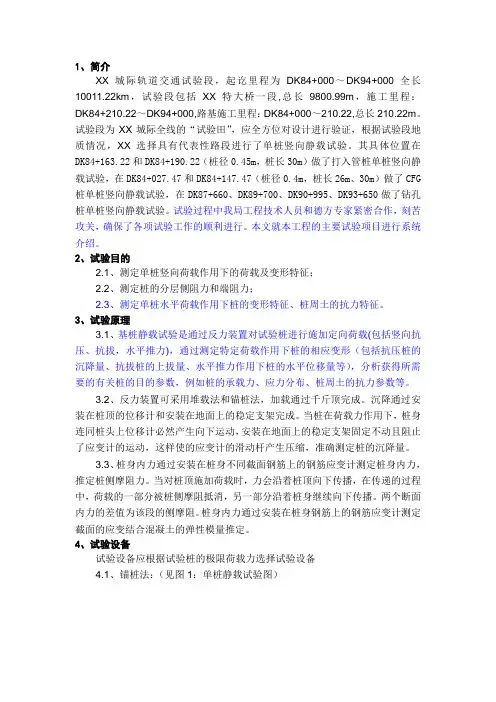

1、简介XX城际轨道交通试验段，起讫里程为DK84+000～DK94+000全长10011.22km，试验段包括XX特大桥一段,总长9800.99m，施工里程：DK84+210.22～DK94+000,路基施工里程：DK84+000～210.22,总长210.22m。

试验段为XX城际全线的“试验田”，应全方位对设计进行验证，根据试验段地质情况，XX选择具有代表性路段进行了单桩竖向静载试验。

其具体位置在DK84+163.22和DK84+190.22（桩径0.45m，桩长30m）做了打入管桩单桩竖向静载试验，在DK84+027.47和DK84+147.47（桩径0.4m，桩长26m、30m）做了CFG 桩单桩竖向静载试验，在DK87+660、DK89+700、DK90+995、DK93+650做了钻孔桩单桩竖向静载试验。

试验过程中我局工程技术人员和德方专家紧密合作，刻苦攻关，确保了各项试验工作的顺利进行。

本文就本工程的主要试验项目进行系统介绍。

2、试验目的2.1、测定单桩竖向荷载作用下的荷载及变形特征；2.2、测定桩的分层侧阻力和端阻力；2.3、测定单桩水平荷载作用下桩的变形特征、桩周土的抗力特征。

3、试验原理3.1、基桩静载试验是通过反力装置对试验桩进行施加定向荷载(包括竖向抗压、抗拔，水平推力)，通过测定特定荷载作用下桩的相应变形（包括抗压桩的沉降量、抗拔桩的上拔量、水平推力作用下桩的水平位移量等），分析获得所需要的有关桩的目的参数，例如桩的承载力、应力分布、桩周土的抗力参数等。

3.2、反力装置可采用堆载法和锚桩法，加载通过千斤顶完成。

沉降通过安装在桩顶的位移计和安装在地面上的稳定支架完成。

当桩在荷载力作用下，桩身连同桩头上位移计必然产生向下运动，安装在地面上的稳定支架固定不动且阻止了应变计的运动，这样使的应变计的滑动杆产生压缩，准确测定桩的沉降量。

3.3、桩身内力通过安装在桩身不同截面钢筋上的钢筋应变计测定桩身内力，推定桩侧摩阻力。

基桩竖向抗拔静载试验高压输电线塔、海上石油平台、悬索桥的锚碇以及一些特定情况下的桥梁的桥台等结构会受到巨大的上拔荷载的作用，因而需要设置抗拔基础。

使用桩来承担基础承受的上拔力是工程界常见的做法，该类桩也就称为抗拔桩。

因为桩易于设置，桩土（岩）间的结合面较大，可以较好地利用土岩阻力，特别是在岩层中利用干施工方法成孔时，混凝土与岩石可以很好地结合，使该种桩型具有良好的抗拔性能。

虽然用桩做成的抗拔基础具有许多优点，但由于目前对于抗拔桩的研究无论在深度上还是在广度上均未达到令人满意的程度，也未形成完整的体系，其成果远不能满足工程的需要，这又在某种程度上限制了抗拔桩的使用。

由于理论研究的不成熟，加上抗拔桩的破坏多具有突然性，因而对于抗拔桩的检验和测试就成为整个工程中必不可少的重要一环。

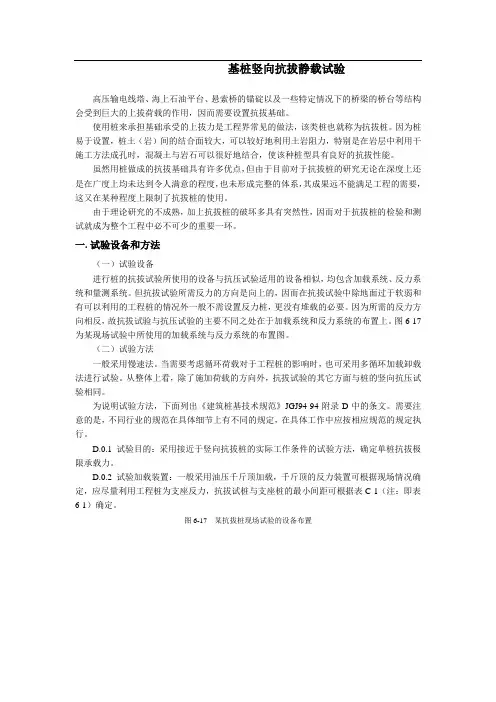

一. 试验设备和方法（一）试验设备进行桩的抗拔试验所使用的设备与抗压试验适用的设备相似，均包含加载系统、反力系统和量测系统。

但抗拔试验所需反力的方向是向上的，因而在抗拔试验中除地面过于软弱和有可以利用的工程桩的情况外一般不需设置反力桩，更没有堆载的必要。

因为所需的反力方向相反，故抗拔试验与抗压试验的主要不同之处在于加载系统和反力系统的布置上。

图6-17为某现场试验中所使用的加载系统与反力系统的布置图。

（二）试验方法一般采用慢速法。

当需要考虑循环荷载对于工程桩的影响时，也可采用多循环加载卸载法进行试验。

从整体上看，除了施加荷载的方向外，抗拔试验的其它方面与桩的竖向抗压试验相同。

为说明试验方法，下面列出《建筑桩基技术规范》JGJ94-94附录D中的条文。

需要注意的是，不同行业的规范在具体细节上有不同的规定，在具体工作中应按相应规范的规定执行。

D.0.1 试验目的：采用接近于竖向抗拔桩的实际工作条件的试验方法，确定单桩抗拔极限承载力。

D.0.2 试验加载装置：一般采用油压千斤顶加载，千斤顶的反力装置可根据现场情况确定，应尽量利用工程桩为支座反力，抗拔试桩与支座桩的最小间距可根据表C-1（注：即表6-1）确定。

桩基检测试验（静载）⽅案-桩基静载试验桩基检测试验⽅案桩基检测试验⽅案⼀、⼯程概况：本⼯程的桩基测试内容包括单桩竖向抗压静载测试、单桩竖向抗拔静载测试、低应变动测、⾼应变动测、声波透射法及桩⾝桩底位移检测、桩⾝轴⼒、桩侧侧摩阻⼒检测等：⼆、检测⽅案编制说明：1、检测数量、⽅法：《中国2010上海世博会公共活动中⼼⼯程》及本⼯程的桩基施⼯说明、桩位平⾯图及抗压桩抗拔桩详图。

《建筑基桩检测技术规范》（JGJ106-2003）《地基基础设计规范》（ DGJ08-11-1999 ）三、现场要求：（1）⼀般要求：现场场地平整，道路通畅，便于吊、卡车进出场及起吊设备；提供220V和380V交流电⽤以照明和设备⽤电。

临时⽤房⼀间（2）试桩期间，试桩静载设备2倍桩长范围内不得有重型机械或将产⽣振动设备的作业，确保检测数据的正确和检测⼯作的正常进⾏。

（3）低应变检测前须将每⼯程桩全部开挖且将桩顶处理后进⾏。

（4）⼯程桩⾼应变检测应将需检测的试桩按本⽅案的要求进⾏加固处理。

四、检测时间：抗压静载检测速度为4天/ 组（包括设备安装及检测）；抗拔检测检测速度为2天 /组（包括设备安装及检测）低应变动测、⾼应变动测、成孔检测、声波透射检测待测试条件具备。

检测时间由委托单位提前⼀天通知。

⼀般在⼀天即可完成现场检测⼯作。

桩⾝、桩底位移检测及桩⾝轴⼒、测摩阻⼒检测在静载试验进⾏时同时检测。

五、测试成果及期限1、静载确定实测单桩竖向抗压（拔）极限承载⼒。

提供单桩竖向抗压（拔）静载荷试验的Q—s曲线和s—lgt曲线以及成果汇总表。

2、低应变所测桩桩⾝完整性曲线和判断及缺陷描述。

3、试成孔检测提供连续12⼩时的孔径、、孔深、垂直度、及沉渣厚度的检测数据以判定孔壁稳定性能，评价施⼯机械和⼯艺是否满⾜灌注桩成桩的质量要求。

4、成孔检测提供孔径、、孔深、垂直度、及沉渣厚度的检测数据。

5、⾼应变检测提供抗压桩的实测承载⼒及桩⾝完整性。

6、声波透射法检测提供桩⾝完整性并判定桩⾝缺陷程度并确定其位置。

单桩及复合地基静载试验方案一、单桩竖向抗压静载试验方案1、试验依照《建筑地基基础工程施工质量查收规范》（GB 50202-2002）《建筑基桩检测技术规范》（JGJ 106-2003）《铁路工程基桩检测技术规程》TB10218-2008《客运专线铁路路基工程施工质量查收暂行标准》铁建设[2005]160 号2、检测目的检测单桩的竖向抗压承载力否知足设计要求。

3、主要试验设施①试验桩的加载量不小于设计要求的单桩承载力特点值的 2.0 倍，依据加载要求选择油压千斤顶。

② 加载反力装置可依据现场条件选择锚桩横梁反力装置、压重承台反力装置、锚桩压重结合反力装置、地铆反力装置（一般设施安装表示图如图一、二，其余方案同），反力装置能供给的反力不小于最大加载量的 1.2 倍。

③ 沉降量丈量可用位移传感器或大批程百分表。

4、现场检测（1）、现场办理要求① 混凝土桩应先凿掉桩顶的破裂层和脆弱混凝土。

②桩顶部应高于试坑底面, 为保持承压板和基桩优秀接触, 桩顶可铺设10-20mm的中粗砂。

③ 基准梁应拥有必定的刚度，梁的一端固定在基准桩上，另一端简支于基准桩上。

固定位移计的夹具及基准梁防止振动或其余外界要素的影响。

设施安装表示图二：（2）、慢速保持荷载法试验步骤（也可用迅速保持荷载法）①试验加载量为单桩承载力特点值的 2 倍，加载分级进行，采纳逐级等量加载，分级载荷一般为最大加载量或预估极限承载力的1/10 ，第一级取可取分级载荷的 2 倍。

②每加一级荷载施加后，按第5、15、30、45、60min 测读桩顶沉降量，此后每隔 30min 测读一次。

⑶ 当桩顶沉降速率达到相对稳固标准时，施加下一级荷载。

相对稳固标准：从分级载荷施加后第30min 开始，每一小时内的桩顶沉降量不超出，并连续出现两次。

⑷卸载按分级进行，每级卸载量为分级加载量的 2 倍，每卸一级，保持一小时，测读桩顶沉降量。

卸载至零后，测读桩顶剩余沉降量，保持 3 小时。

抗拔桩和抗压桩静载试验及结果分析随着我国城市建设和施工技术的发展，各种高层建筑和大型地下工程迅猛发展，鉴于竖向承载和变形的要求，桩基础成为工程上首选的深基础形式。

近年对于桩基础中抗压桩的受力性能已有较多研究，而抗拔桩的受力性能更多的是参考抗压桩经验，文中通过理论知识及实验分析，对试桩分别进行单桩竖向抗压与抗拔静载试验，从而分析对比两种桩型的受力情况及其差异性，得出了不同的荷載作用机理。

成果可作设计施工参考。

标签：抗压桩；抗拔桩；载荷试验；受力性状；异同性建筑物基础中采用的抗拔桩和抗压桩虽然荷载传递过程相似，但荷载的作用方向则相反，抗压桩指向岩土体，抗拔桩背离岩土体，这就使得抗拔桩与抗压桩在承载力构成、参数取值和破坏性质等方面均存在差异。

相对于抗压桩，抗拔桩的研究尚不够深入。

迄今为止，抗拔桩设计方法仍处于借鉴抗压桩设计方法阶段，即引入一个经验抗拔系数进行设计，使得抗拔桩的理论研究远远落后于工程实践。

因此，研究抗压桩和抗拔桩的受力性状是十分重要的，剖析二者存在的差异性，才能更好地指导桩基设计和施工。

1、单桩竖向抗压静载试验单桩竖向静载试验是指将竖向荷载均匀的传至建筑物基桩上，通过实测单桩在不同荷载作用下的桩顶沉降，得到静载试验的曲线或等曲线，然后根据曲线推求单桩竖向抗压承载力特征值等参数。

目前，绝大多数静载试验是为工程验收提供依据，大多数为工程验收提供依据的静载试验，可按设计要求确定最大加载量，不进行破坏试验，即加载至预定最大试验荷载后终止加载。

目前大多数试验采用压重平台反力装置，将大于最大试验荷载的荷重在试验开始前一次性加上平台，试验时采用油压千斤顶分级加载，堆载则采用混凝土块作荷重，压重宜在检测前一次加足，并均匀稳固地放置于平台上，如图 1 所示。

试验加载采用慢速维持荷载法，即逐级加载，每级荷载达到稳定标准后施加下一级荷载，直至达到最大试验荷载，然后分级卸载至零，若桩身破坏则试验结束。

2、单桩竖向抗拔静载试验根据设计与规范要求，最大试验荷载3000kN，场地地基承载力较小，不满足反力条件，故需要在试验桩两侧各补1根反力桩，试验前需要进行主梁的刚度计算，确保满足最大试验荷载要求，加载方式为慢速法。

地基基础单桩竖向抗压静载试验探讨发布时间：2022-07-06T02:06:03.273Z 来源：《建筑设计管理》2022年2期作者：周睦群[导读] 随着我国建设事业的不断发展，高层建筑等房屋工程大量采用桩基础，桩基础往往是各类建筑物基础的一种最常用的形式。

周睦群佛山市三水区建筑工程质量检测站 528100摘要：随着我国建设事业的不断发展，高层建筑等房屋工程大量采用桩基础，桩基础往往是各类建筑物基础的一种最常用的形式。

在建筑工程建设中,桩基础是一种被普遍采用的基础形式。

为保证桩基安全可靠,对桩基的检测是有必要的。

而单桩竖向抗压静载试验法是目前公认的较为直观可靠的方法。

为达到成“桩”目的，需要根据实际情况，选择适合的成“桩”设施和方法。

而且需要对成“桩”进行检测，其中单桩竖向抗压载荷试验应用较为广泛。

关键词：地基基础工程；单桩竖向抗压；静载试验在地基基础施工的过程中，单桩竖向抗压静载试验方法是一种非常直观且可靠的试验方法，它有着其他试验方法所不具备的优势。

桩基础是建筑工程中最常用的一种地基形式，而地基基础单桩竖向抗压静载试验实际上是指在顶部从竖向上施以压力，并观察桩顶部的沉降情况，由此确定单桩抗压承载力的试验方法。

为了进一步满足新时代给建筑物提出的具体要求，应采用静载试验确定地基桩基础的抗压承载力，以此保障建筑工程的施工质量。

一、地基基础单桩竖向抗压静载试验内容1、荷载测量。

在开展地基基础单桩竖向抗压静载试验时，会采用千斤顶与油泵连接的方式，通过千斤顶来施加荷载。

通常情况下，测力方式主要分为通过放置在千斤顶上的传感器直接测定以及首先通过压力表及油压传感器测定油压，之后根据并联的千斤顶的曲线值来换算出压力值两种。

近几年，很多研发单位都会选用油压传感器来进行自动化静载试验设备的研发工作，通过压强和压力的转换来确定出最终的数值，实现自动化的过程控制，这样不仅能够有效地提升测量结果的准确性，同时还可以降低检测工作人员的工作强度。

基桩静载荷试验报告一、工程概况1、概述工程名称：老西门公馆2#楼工程地点：上海市黄浦区方斜路458号建设单位：上海新浦市政开发建设有限公司设计单位：上海天华建筑设计有限公司监理单位：上海金桥建设监理有限公司施工单位：上海住安建设发展股份有限公司委托单位：上海新浦市政开发建设有限公司2、设计要求（1）桩型：钻孔灌注桩（2）桩截面尺寸：Φ550mm（3）桩长：47.39m（4）桩尖持力层：⑦1（5）混凝土设计强度等级：水下C30（6）设计承载力：2000kN3、工程地质简况详见“黄浦区143号街坊西块部分地块商品住宅（1#、2#楼）《岩土工程勘察报告》【浙江省工程勘察院上海分院，2005年1月14日】”。

土层简况见表1。

土层简况表表14、桩基施工简况：本次抽检桩的成桩资料详见表2。

二、现场检测1、检测目的根据有关规范及设计要求，通过对工程桩的静载荷试验，判定基桩极限承载力。

2、检测依据：《建筑基桩检测技术规程》（DGJ 08―218―2003）。

3、检测设备：（1）反力装置：采用锚桩横梁反力装置，示意图见图1。

（2）荷载装置：试验荷载由两台3200kN油压千斤顶通过一台电动液压油泵施加于试桩桩顶。

荷载大小由并联于千斤顶油路的0.4级精密压力表测读。

图1 单桩竖向静载试验设备安装示意图（3）量测系统：试桩桩顶沉降量采用4只量程为50mm、精度为0.01mm 的百分表测读。

4只百分表对称安置在桩侧2个正交直径方向上，安置百分表的沉降测定平面在桩顶以下300mm。

固定和支撑百分表的磁性表支座安置在基准梁上。

基准梁为10号“工”字钢，一端固定在基准桩上，另一端简支在基准桩上。

基准桩采用1.5m长的φ40mm钢管打入地下不小于1.0m，基准桩与试桩和锚桩中心距离均大于2.0m。

仪器设备的检定情况表3仪器设备名称仪器设备编号检定证书号检定有效期千斤顶及AGC32 JG-05625 至2006.11.22 精密压力表千斤顶及AGC33 JG-06007 至2007.1.4 精密压力表百分表AGC57-17百分表AGC57-18长字20051202303号至2006.12.1 百分表AGC57-19百分表AGC57-204、测试数量：共2根试桩，试桩位置见桩位平面布置图。
