单桩抗拔抗压试桩检测方案本检测方案采用静载荷试验和低应变动力检测等方法来检测基桩的承载力。
静载荷试验是一种传统的方法，而低应变动力检测是近年来发展起来的新技术。
这些方法可以准确地测量基桩的竖向抗压极限承载力和竖向抗拔极限承载力。
2）操作步骤静载荷试验：首先在基桩上安装静载荷试验仪器，然后通过施加荷载来测量基桩的承载力。
低应变动力检测：首先在基桩上安装低应变动力检测仪器，然后通过施加动力荷载来测量基桩的动力特性。
五、主要仪器设备与检测人员公司拥有先进的专用仪器设备，包括静载荷试验仪器、低应变动力检测仪器等。
测试人员具有坚实的专业理论基础和多年实践经验。
六、执行标准本检测方案严格执行国家及天津市有关规范、规定。
具体执行标准包括。
CECS-192：2005、DB29-65-2004等。
七、施工进度计划及施工保证措施在施工过程中，我们将制定详细的施工进度计划，并采取一系列的施工保证措施，以确保工程的顺利进行。
八、质量保证措施我们将严格按照相关的标准和规定来执行检测工作，并采取一系列的质量保证措施，以确保检测结果的准确性和可靠性。
九、安全文明措施我们将在检测过程中采取一系列的安全文明措施，以确保检测人员和现场工作人员的安全。
十、时间安排我们将根据工作量安排和检测项目的具体要求，合理安排时间，确保在规定时间内完成检测工作。
十一、提交成果我们将在检测工作完成后，及时提交检测成果报告和相关资料，以供设计、监理、建设方参考。
十二、测试桩及现场要求我们将在测试桩和现场方面做好相关的准备工作，确保检测工作的顺利进行。
十三、方案确认本检测方案经设计、监理、建设方确认后生效。
如有需要修改，需经过共同商定并重新确认。
Single-___ pile vertical force。
The hydraulic jack is placedon the top of the test ___ device。
The pressure loading system composed of the jack。
单桩竖向抗拔静载试验5.1 适用范围5.1.1本方法适用于检测单桩的竖向抗拔承载力。
5.1.1【条文说明】静载试验是检测单桩竖向抗拔承载力最直观、可靠的方法。
5.1.2当桩身埋设有应变、位移传感器或桩端埋设有位移测量杆时，可测定桩侧抗拔侧阻力或桩端上拔量。
5.1.3为设计提供依据的试验桩应加载至桩侧土破坏或桩身材料达到设计强度；验收性检测时，施加的上拔荷载不应小于单桩竖向抗拔承载力特征值的2.0倍。
当抗拔承载力受抗裂条件控制时，可按设计要求确定最大加载量。
5.1.3【条文说明】当为设计提供依据时，应加载到能判别单桩抗拔极限承载力为止，或加载到桩身材料设计强度限值，这里所说的限值对钢筋混凝土桩而言，实则为钢筋的强度设计值。
考虑到可能出现承载力变异和钢筋受力不均等情况，最好适当增加试桩的配筋量。
工程桩验收检测时，要求加载量不低于单桩竖向抗拔承载力特征值2倍旨在保证桩侧岩土阻力具有足够的安全储备。
当设计对抗拔桩有裂缝控制要求时，抗裂验算给出的荷载可能小于或远小于单桩竖向抗拔承载力特征值的2倍，因此试验时的最大上拔荷载只能按设计要求确定。
设计对桩上拔量有要求时也如此。
5.1.4单桩竖向抗拔静载试验宜使用维持荷载标准程序。
需要时，也可采用多循环加、卸载程序或恒载加、卸载程序。
5.2 仪器设备5.2.1单桩竖向抗拔静载试验使用的荷载测量仪器、加、卸载设备、变形测量仪器应符合本规程第4.2.1- 4.2.3条的规定。
5.2.1【条文说明】拔桩试验时千斤顶安放在反力架上面，当采用两台或两台以上千斤顶时，应采取一定的安全措施，防止千斤顶倾倒或其他意外事故发生。
5.2.2试验反力装置宜采用竖向抗压桩或天然地基。
应符合下列规定：1反力装置提供的反力不得小于最大加载量的1.2倍；2采用竖向抗压桩（或工程桩）提供支座反力时，桩顶面应平整并具有一定的强度。
3采用天然地基提供反力时，施加于地基的压应力不宜超过地基承载力特征值的1.5倍；反力梁的支点重心应与支座中心重合。

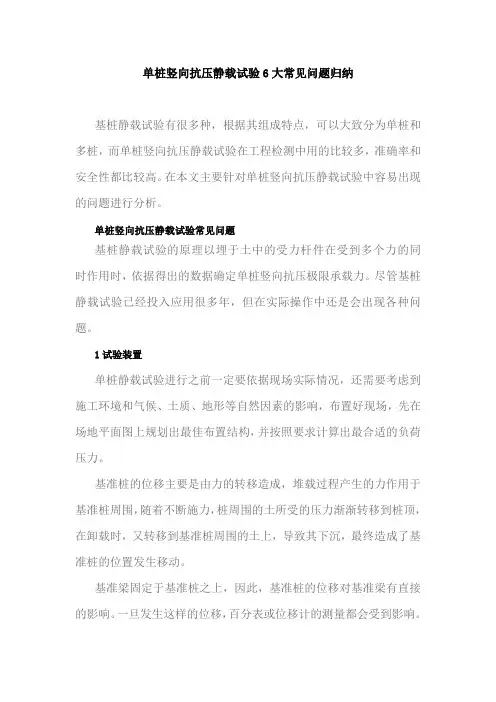

单桩竖向抗压静载试验6大常见问题归纳基桩静载试验有很多种，根据其组成特点，可以大致分为单桩和多桩，而单桩竖向抗压静载试验在工程检测中用的比较多，准确率和安全性都比较高。
在本文主要针对单桩竖向抗压静载试验中容易出现的问题进行分析。
单桩竖向抗压静载试验常见问题基桩静载试验的原理以埋于土中的受力杆件在受到多个力的同时作用时，依据得出的数据确定单桩竖向抗压极限承载力。
尽管基桩静载试验已经投入应用很多年，但在实际操作中还是会出现各种问题。
1试验装置单桩静载试验进行之前一定要依据现场实际情况，还需要考虑到施工环境和气候、土质、地形等自然因素的影响，布置好现场，先在场地平面图上规划出最佳布置结构，并按照要求计算出最合适的负荷压力。
基准桩的位移主要是由力的转移造成，堆载过程产生的力作用于基准桩周围，随着不断施力，桩周围的土所受的压力渐渐转移到桩顶，在卸载时，又转移到基准桩周围的土上，导致其下沉，最终造成了基准桩的位置发生移动。
基准梁固定于基准桩之上，因此，基准桩的位移对基准梁有直接的影响。
一旦发生这样的位移，百分表或位移计的测量都会受到影响。
除此之外，基准梁长时间处在温度变化、风吹日晒的境地中，基准梁受到气温等因素的影响可能会导致其发生变化，若是受到强高温的影响，甚至可能有严重变形的危险。
2测量方法问题锚桩法和快速法都是很常见的测量方法，但都或多或少有着一些不足。
在锚桩法中，很多单位采用的是工程桩，并且不经过锚桩抗拔力的计算，导致在试验时钢筋受拉过度，或锚桩系统本身布置不对称，锚固力分配不合理，这些情况都会导致部分锚桩上拔和局部钢筋被拉断，整个试验以失败告终。
快速维持荷载法，隔一小时增加一级荷载，以达到节省试验时间的目的，但是，这种方法在某些情况下可能不准确，甚至有质的区别。
比如，当某一级别的荷载完成后，桩的承载力接近极限，按照此方法可能会检测出沉降量的两个指标均没有达到破坏标准，但实际上，桩已经符合验收标准。
2023至2023年度地基基础检测选择入围单位项目技术标目录1.检测技术方案........................................... 错误!未定义书签。
1.1概况.............................................. 错误!未定义书签。
1.2试验规定及目旳.................................... 错误!未定义书签。
2.检测措施............................................... 错误!未定义书签。
1.单桩竖向抗压静载试验（或复合地基增强体单桩静载荷试验）错误!未定义书签。
2.复合地基载荷试验 ................................... 错误!未定义书签。
3.低应变法试验 ....................................... 错误!未定义书签。
4.锚杆基本试验 ....................................... 错误!未定义书签。
5.锚杆验收试验 ....................................... 错误!未定义书签。
6.单桩竖向抗拔静载试验 ............................... 错误!未定义书签。
7.水安静载试验静载试验 ............................... 错误!未定义书签。
8.高应变法试验 ....................................... 错误!未定义书签。
3.质量保证措施........................................... 错误!未定义书签。
3.1质量目旳.......................................... 错误!未定义书签。
单桩竖向抗拔静载试验一、编制依据本细则依据《建设工程质量专项检测操作规程》（DBJ14-044.1～11-2007 J10959-2007)《建筑基桩检测技术规范》JGJ106-2003编制。
二、编制目的为正确使用静力载荷测试仪，保证单桩竖向抗拔静载试验操作过程的正确和结果的精确，制定本细则。
三、检测人员检测人员应经过培训，通过专项检测考试，具有相应的资质。
四、适用范围1、本细则适用检测单桩的竖向抗拔承载力。
2、埋设有桩身应力、应变测量传感器时，或桩端埋设有位移测量杆时，可直接测量桩侧抗拔摩阻力，或桩端上拔量。
3、为设计提供依据的试验桩应加载至桩侧土破坏或桩身材料达到设计强度；对工程桩抽样检测时，按设计要求确定最大加载量。
五、设备仪器及其安装1、设备仪器1.1 JCQ-503D静力荷载测试仪.（设备有效期为一年）●荷载测试通道应变式测力或压力传感器1个荷载通道量程0-40000KN精度≤0.5%（含传感器）●位移测试通道.试桩沉降测试通道4个锚杆上拔测试通道4个精度≤0.1（含传感器）量程单次50mm，可多次累加测量1.2. QF型分离式油压千斤顶QF320T-20 起重量320T 2台QF320T-20 起重量320T 2台QF500T-20 起重量500T 2台QF500T-20 起重量500T 2台QF100T-20 起重量100T 1台1.3 MFX 数显百分表规格50mm 精度0.01mm 4台2、仪器安装2.1抗拔桩试验加载装置采用油压千斤顶，用两台及两台以上千斤顶加载并联同步工作，符合下列规定：1）采用的千斤顶型号、规格相同。
2）千斤顶的合力中心与桩轴线重合。
2.2 试验反力装置采用反力桩（或工程桩）提供支座反力，也可根据现场情况采用天然地基提供支座反力。
反力架系统具有1.2倍的安全系数并符合下列规定：1）采用反力桩（或工程桩）提供支座反力时，反力桩顶面应平整并具有一定的强度。
2）采用天然地基提供反力时，施加于地基的压应力不超过地基承载力特征值的1.5倍；反力梁的支点重心与支座中心重合。
204管理及其他M anagement and other单桩竖向抗拔静载试验常见问题及其措施黄 鹤摘要：桩基静载现场试验的可行性和可靠性较高，在目前的桩基试验中得到了广泛的应用。
同时，桩基静载技术在检测单桩承载力方面也具有较高的精度和可靠性。
本文首先论述了桩基静载试验的理论原理，并进一步研究了现场试验中桩基静载问题。
同时，结合实际工程案例，提出了一些解决方法。
关键词：竖向抗拔；静载试验；问题在建筑工程中，桩基的主要作用是连接上部结构的荷载，包括地基和地上房屋荷载及整个基础荷载，通过桩基础传递到桩端。
通过对上部作用力的均匀分解，能够减弱不均匀沉降引起的房屋倾斜和裂缝等不良情况。
所以，桩基的施工质量将直接影响到建筑物的整体施工质量。
对于桩基施工质量的检测尤为重要。
目前，最常用的检测方式是静载试验。
通过桩基静载试验，分析桩基础施工过程中的一些不足，从而有针对性的对一些施工参数做出相应的改变，使桩身的平整度和强度满足不同的要求。
本文通过具体的案例，分析了检测中遇到的常见问题，提出了检测过程中反力装置和试验装置的合理设计和处理改进方案，使抗拔静载试验装置和反力作用装置符合规范的规定，从而保障试验的顺利进行，为广大检测行业同行提供参考。
图1 抗拔静载1 抗拔静载荷试验的作用1.1 为结构设计提供依据在施工前，根据场地的实际情况选择有代表性的区域，进行桩基试验和静载试验，确定施工质量达到最佳状态时的设计参数，为基础设计和施工提供参考。
如有必要，可在桩体内安装和埋设传感器，并按要求完成桩身应力、位移等关键参数的测量，然后根据检测结果做出更科学的判断，为后续设计工作提供依据。
1.2 为竣工验收提供依据考虑到检测数据的可靠性要求，应准确控制最大荷载，即该值通常为单桩竖向承载力特征值的两倍。
静载试验结果可作为验收的重要依据。
在实际试验中，可根据设计要求确定最大载荷，并据此组织加载作业。
当实际值达到预定的最大试验负载后，试验即可完成。
单桩竖向抗压静载试验检测细则1、试验目的确定单桩的竖向抗压承载力特征值是否满足设计要求。
2、适用范围(1)对于本项目，本检测适用CFG桩、水泥土搅拌桩、柱锤冲扩桩等；(2)当埋设有测量桩身应力、应变、桩底反力的传感器或位移杆时，可测定桩的分层侧阻力和端阻力或桩身截面的位移量。
(3)对工程桩抽样检测时，加载量不应小于设计要求的单桩承载力特征值的2.0倍。
2、检测评定依据1）《新建时速200公里客货共线铁路工程施工质量验收暂行标准》（铁建设【2004】8号）；2）《铁路工程基桩检测技术规程》（TB 10218-2008）；3）《建筑基桩检测技术规范》（JGJ 106-2014/J256-2014）；4）《铁路路基工程施工质量验收标准》（TB TB10414-2003）；5）《铁路建设工程监理规程》（TB 10402-2007/J269-2007）；3、设备仪器及其安装(1)试验加载宜采用油压千斤顶。
当采用两台及两台以上千斤顶加载时应并联同步工作，且应符合下列规定：1)采用的千斤顶型号、规格应相同；2)千斤顶的合力中心应与桩轴线重合；3）承压板直径不小于设计桩径且有足够的刚度。
(2)加载反力装置可根据现场条件选择锚桩横梁反力装置、压重平台反力装置、锚桩压重联合反力装置、地锚反力装置，并应符合下列规定：1)加载反力装置能提供的反力不得小于最大加载量的1.2倍；2)应对加载反力装置的全部构件进行强度和变形验算；3)应对锚桩抗拔力(地基土、抗拔钢筋、桩的接头)进行验算；采用工程桩作锚桩时，锚桩数量不应少于4根，并应监测锚桩上拔量；4)压重宜在检测前一次加足，并均匀稳固地放置于平台上；5)压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍，有条件时宜利用工程桩作为堆载支点。
(3)荷载测量可用放置在千斤顶上的荷重传感器直接测定；或采用并联于千斤顶油路的压力表或压力传感器测定油压，根据千斤顶率定曲线换算荷载。
德信诚培训网
更多免费资料下载请进： 好好学习社区 单桩竖向抗压静载试验
1．依据标准
《建筑基桩检测技术规范》（JGJ106-2003）
2．试验目的
采用接近于竖向抗压桩的实际工作条件的试验方法，确定单桩竖向（抗压）极限承载力，作为设计依据，或对工程桩的承载力进行抽样检验和评价。
当埋设有桩底反力和桩身应力、应变测量元件时，尚可直接测定桩周各土层的极限侧阻力和极限端阻力。
除对于以桩身承载力控制极限承载力的工程桩试验加至承载力设计值的1.5~2倍外，其余试桩均应加载至破坏。
目前，绝大多数静载试验是为工程验收提供依据，大多数为工程验收提供依据的静载试验，可按设计要求确定最大加载量，不进行破坏试验，即加载至预定最大试验荷载后即终止加载。
3．适用范围
3.1 混凝土预制桩
3.2 各种混凝土灌注桩
3.3 钢桩
4．仪器设备
4.1 油压千斤顶及高压油管。
4.2 荷载和沉降量测仪表：用联于千斤顶的压力表测定油压，根据千斤项率定曲线换算荷载，百分表量测沉降。
荷载和沉降量测仪表均应经过计量标定。
4.3 钢梁、基准梁。
单桩竖向抗拔静载试验单桩竖向抗拔静载试验采用接近于竖向抗拔桩的实际工作条件的试验方法，确定单桩竖向抗拔承载力，其试验目的主要有：为设计提供依据、为工程验收提供依据、验证试验等，静载试验方法主要是慢速维持荷载法。
仪器设备
（1）仪器设备名称主要仪器设备名称：千斤顶、油泵、油管、百分表（机械式、电感式、容栅式）、压力表（压力传感器）、钢平台、基准梁、表座、垫板、自动数据采集仪等，具体数量和型号规格应根据试验荷载和工程实际情况确定。
（2）仪器设备要求试验仪器设备性能指标应符合下列要求：
1）百分表（机械式、电感式、容栅式）的测量误差不大于0.1%FS，分辨率优于或等于0.01mm；量程宜采用0-30mm或0-50mm。
2）压力测量仪表：
①压力表：压力表准确度等级应优于或等于0.4 级（即压力表的示值误差不大于0.4%）。
压力表的量程主要有25Mpa、40 Mpa、60 Mpa、100 Mpa，应根据千斤顶的配置和最大试验荷载要求，合理选择油压表，并满足最大试验荷载对应的油压不宜小于压力表量程的1/4 ，且不宜大于压力表量程的2/3 。
3）千斤顶千斤顶的测量误差不宜大于0.5%FS，最大试验荷载对应的千斤顶出力宜为千斤顶量程的30～80%。
当采用两台及两台以上千斤顶加载时，千斤顶型号、规格应相同且应并联同步工作。
测量范围：按千斤顶型号不同分为5000kN、3200kN、2000kN、1000kN、600kN、450kN。
活
塞行程分为：20cm、22cm。
4）试验用油泵、油管在最大加载时的压力不应超过规定工作压力的80%，当试验油压较高时，油泵应能满足试验求。
5）自动数据采集仪，其性能指标应满足不改变原测试系统的误差要求。
（3）仪器设备操作要领
1）百分表（机械式、电感式、容栅式）①使用前检查百分表是否在检定有效期内。
机械式百分表使用前应压缩测头指针至少转动1/6 圈，检查指针转动是否灵活、能否回零。
②百分表的安装：将百分表底座牢固地安装在基准梁上，再将百分表牢固地安装在百分表底座上，百分表的指针须与桩顶面垂直，百分表指针的底部须垫置小玻璃片，并预留足够的行程，一般不小于量程的90%。
2）压力表（压力传感器）使用前检查压力表（压力传感器）是否在检定有效期内；使用前检查连接丝扣是否完好，压力表指针能否回零。
压力表（压力传感器）的安装，将压力表（压力传感器）垂直的安装在油泵接口上，与油泵连接时不要用力过大，拧紧即可。
3）千斤顶
使用前检查千斤顶是否在检定有效期内，液压油路系统是否畅通，各部件是否完好；必要时进行运行检查。
4）电动油泵
①油泵使用前，须检查电源开关接触是否正常，电动机运转是否正常，以防漏电发生意外。
②电动油泵的安装、连接：电动机起动前将卸荷阀门打开以防电动机过载，将油泵与油管连接，接通油泵电源。
5）桩基静载自动测试仪器桩基静载自动测试仪器目前使用的主要有：武汉岩海工程技术开发公司开发的桩基静载荷测试分析系统、江苏省徐州市建筑工程研究所开发的JCQ 系列基桩静载测试系统，操作要领可参考相应的仪器说明书。
现场操作
（1）试验前准备工作
1）试验前应明确：试验项目、试验方法、数量、最大试验加载量、试验日期、地点及特殊要求等。
2）了解试验现场情况：包括试桩的位置、道路、场地平整、水、电源及障碍物。
3）应按规范规定收集必要的资料，主要包括：①工程名称、工程地点
②试验桩的平面位置、编号。
③委托单位、兴建单位、承建单位、设计单位、勘察单位、基桩施工单位。
④试验桩的设计资料（桩型、桩径、设计桩长、砼设计强度等级、持力层、单桩承载力特征值、工程桩总数）。
⑤试桩的现场桩基施工记录。
⑥试桩场地的工程地质资料。
4）明确试验开始的时间
开始试验的时间：预制桩在砂土中入土7 天后；粘性土不得少于15 天；对于饱和软粘土不得少于25 天。
灌注桩应在桩身混凝土达到设计强度后，才能进行。
5）受检桩的桩头处理：试验过程中，应保证不会因桩头破坏而终止试验，因此，一般应对桩头进行处理。
① 预应力管桩:
a 顶部应填砼芯1 至2 米，可掺早强剂以缩短龄期。
b 桩头应用夹具箍紧，防止拉破桩头。
② 混凝土灌注桩: 受检桩顶部宜作处理，预留出足够主钢筋长度。
6）结构计算：
7）桩帽顶部露出试坑地面的高度不宜小于600mm，试坑地面宜与桩承台底设计标高一致。
8）必要时应开挖操作坑道，坑道要求稳固、不塌方。
（1）仪器设备的安装
1）反力装置
①可根据现场情况确定千斤顶的加载反力装置。
抗拔试验反力装置宜采用反力桩（或工程桩）提供支座反力，也可根据现场情况采用地基土（支承墩）提供支座反力；反力架系统应具有不小于1.2 倍的安全系数。
图12-11a 抗拔试验装置示意图
图12-11b 抗拔试验装置示意图
（3）检测步骤和方法
4）确定试验加载方式
试验加载宜采用慢速维持荷载法
5）试验加载
②终止加载
当出现下列情况之一时，可终止加载：
a 在某级荷载作用下，桩顶上拔量大于前一级上拔荷载作用下的上拔量5 倍。
b 按桩顶上拔量控制，当累计桩顶上拔量超过100mm时。
c 按钢筋抗拉强度控制，桩顶上拔荷载达到钢筋抗拉强度的0.9 倍
d 对于验收抽样检测的工程桩，达到设计要求的最大上拔荷载值。
承载力特征值的确定方法单桩竖向抗拔极限承载力可按下列方法综合判定：
1）根据上拔量随荷载变化的特征确定：对陡变型U-δ曲线，取陡升起始
点对应的荷载值。
2）根据上拔量随时间变化的特征确定：取δ-lgt 曲线斜率明显变陡或曲线尾部明显弯曲的前一级荷载值。
3）当在某级荷载下抗拔钢筋断裂时，取其前一级荷载为该桩的抗拔极限承载力值。
这里所指的“断裂”，是指因钢筋强度不够情况下的断裂。
如果因抗拔钢筋受力不均匀，部分钢筋因受力太大而断裂时，应视为该桩试验失效，并进行补充试验。
不能将钢筋断裂前一级荷载作为极限荷载。
4）根据lgU-lg δ曲线来确定单桩竖向抗拔极限承载力时，可取lgU-lg δ双对数曲线第二拐点所对应的荷载为桩的竖向极限抗拔承载力。
当作为验收抽样检测的受检桩达到设计要求的最大上拔荷载而终止试验，若未出现陡变型U-δ曲线、δ-lgt 曲线斜率明显变陡或曲线尾部明显弯曲等款情况时，应综合分析判定，一般宜取最大荷载或取上拔量控制值对应的荷载作为极限荷载，不能轻易外推。
