目录目录 (1)设计任务书 (2)设计说明书 (3)一、制冷机组的类型及条件 (3)二、热力计算 (6)三、制冷压缩机型号及台数的确定 (7)四、冷凝器的选择计算 (8)五、蒸发器的选择计算 (12)六、冷却水系统的选择 (14)七、冷冻水系统的选择 (14)八、管径的确定 (14)九、其它辅助设备的选择计算 (15)十、制冷机组与管道的保温 (17)十一、设备清单 (18)十二、参考文献 (18)空调用制冷技术课程设计任务书一、课程设计题目：本市某空调用制冷机房二、原始数据1．制冷系统采用空冷式直接制冷，空调制冷量定为100KW。
2．制冷剂为：氨(R717)。
3．冷却水进出口温度为：28℃/31℃。
4．大连市空调设计干球温度为28.4℃，湿球温度为25℃。
三、设计内容1．确定设计方案根据制冷剂为：氨(R717)确定制冷系统型式。
2．根据冷冻水、冷却水的要求和条件，确定制冷工况并用压焓图来表示。
3．确定压缩机型号、台数、校核制冷量等参数。
4．根据蒸发温度、冷凝温度选择蒸发器（卧式壳管）冷凝器（水冷或空冷），并做其中一个设备（蒸发器或冷凝器）的传热计算。
5．确定辅助设备并选型6．编写课程设计说明书。
空调用制冷技术课程设计说明书一、制冷机组的类型及条件1、初参数1）、制冷系统主要提供空调用冷冻水，供水与回水温度为：7℃/12℃，空调制冷量定为100KW 。
2）、制冷剂为：氨(R717)。
3）、冷却水进出口温度为：28℃/31℃。
4）、大连市空调设计干球温度为28.4℃，湿球温度为25℃。
2、确定制冷剂种类和系统形式根据设计的要求，本制冷系统为100KW 的氨制冷系统，一般用于小型冷库，该制冷机房应设单独机房且远离被制冷建筑物。
因为制冷总负荷为100KW,所以可选双螺杆制冷压缩机来满足制冷量要求（空气调节用制冷技术第四版中国建筑工业出版社P48）。
冷却水系统选用冷却塔使用循环水，冷凝器使用立式壳管式冷凝器，蒸发器使用强制循环对流直接蒸发式空气冷却器（即末端制冷设备）。
空气调节用制冷课程设计一、课程目标知识目标：1. 让学生理解制冷原理及其在空气调节中的应用；2. 掌握制冷剂、压缩机、蒸发器、冷凝器等主要部件的工作原理和作用；3. 了解制冷循环系统的类型及优缺点。
技能目标：1. 学会分析空气调节制冷系统的能效，评估其经济效益；2. 能够运用所学知识，设计简单的空气调节用制冷系统；3. 掌握制冷系统的安装、调试和维护方法。
情感态度价值观目标：1. 培养学生对制冷技术的研究兴趣，激发其探索精神；2. 增强学生的节能环保意识，使其关注制冷技术在节能减排方面的应用；3. 培养学生团队协作精神，提高沟通与交流能力。
课程性质：本课程为应用性较强的技术课程，结合实际工程案例，使学生掌握制冷技术在空气调节领域的应用。
学生特点：初三学生具备一定的物理基础和动手能力，对新技术充满好奇心，喜欢实践操作。
教学要求：注重理论与实践相结合，鼓励学生动手实践，提高分析问题和解决问题的能力。
将课程目标分解为具体的学习成果，以便后续的教学设计和评估。
二、教学内容1. 制冷原理概述：介绍制冷的基本概念、制冷循环原理及其在空气调节中的应用。
- 教材章节：制冷原理与制冷循环- 内容列举：制冷剂、压缩机、蒸发器、冷凝器等主要部件及其工作原理。
2. 制冷系统主要部件及其工作原理：详细讲解制冷系统中各部件的作用、工作原理和性能特点。
- 教材章节：制冷系统主要部件- 内容列举：制冷剂的选择、压缩机的种类与性能、蒸发器与冷凝器的结构特点。
3. 制冷循环系统的类型及优缺点：分析不同类型制冷循环系统的优缺点，以及在实际应用中的选择原则。
- 教材章节：制冷循环系统及其优化- 内容列举：蒸气压缩式、吸收式等制冷循环系统的特点及适用场合。
4. 空气调节用制冷系统设计：结合实例，讲解制冷系统在空气调节中的应用设计方法。
- 教材章节：制冷系统在空气调节中的应用- 内容列举：制冷系统的选型、能效评估、经济效益分析。
5. 制冷系统的安装、调试与维护：介绍制冷系统的安装、调试方法以及日常维护保养要点。
空调用制冷技术课程设计任务书一、课程设计题目：空调用制冷机房设计二、原始数据1.制冷系统主要提供空调用冷冻水，供水与回水温度为：7℃/12℃，空调冷负荷1200kW。
2.制冷剂为：氟利昂（R22）。
3.冷却水进出口温度为：26.5℃/35.1℃。
4.某市空调设计干球温度为28.4℃，湿球温度为25℃。
三、设计内容1.确定设计方案根据制冷剂为：氟利昂（R22）确定制冷系统型式。
2.根据冷冻水、冷却水的要求和条件，确定制冷工况并用压焓图来表示。
3.确定压缩机型号、台数，校核制冷量等参数。
4.根据蒸发温度、冷凝温度选择蒸发器、冷凝器（水冷或空冷），并做其中一个设备（蒸发器或冷凝器）的传热计算。
5.确定辅助设备并选型。
6.编写课程设计说明书。
目录一、确定设计方案 (1)二、确定制冷工况并用压焓图表示 (1)三、确定压缩机型号、台数，并校核制冷量和电动机 (3)四、冷凝器的选择与传热计算 (4)五、蒸发器的选择与传热计算 (8)六、辅助设备选型 (9)七、管径的计算 (10)八、水泵系统 (12)九、保温层 (12)十、噪声控制 (12)十一、所选设备汇总表 (14)十二、参考资料 (14)一、确定设计方案本制冷系统制冷剂为氟利昂（R22）。
制冷系统主要提供空调用冷冻水，空调冷负荷1200kW 。
冷冻水供水温度为7℃,回水温度为12℃。
冷却水进口温度为26.5℃，出口温度为35.1℃。
大连市空调设计干球温度为28.4℃，湿球温度为25℃。
即：℃71=z t ℃122=z t ℃5.261=l t ℃1.352=l t kW Q 1200=二、确定制冷工况并用压焓图表示2.1确定蒸发温度0t ：蒸发温度0t 比冷冻水供水温度℃71=z t 低3℃，即：℃4 37 310=-=-=z t t 2.2 确定冷凝温度k t ：冷凝温度k t 比冷却水出口温度℃1.352=l t 高3.5℃，即：℃6.38 5.31.35 5.32=+=+=l k t t2.3 确定吸气温度吸t ：过热度一般为5~8℃，选取6℃，即：℃吸10 64 60=+=+=t t 2.4 确定过冷温度过冷t ：再冷度一般为3~5℃，选取5℃，即：℃过冷6.33 56.38 5=-=-=k t t 2.5查R22的压焓图根据℃40=t 、℃6.38=k t 、℃吸10=t 、℃过冷6.33=t 查R22的压焓图得： kg kJ h /5.4111= kg kJ h /8.4061=' kg kJ h /0.4372= kg kJ h /8.2414=kg dm v /4231=' kg dm v /4331= kg dm v /2.1832= kg dm v /880.033=MPa p 568.00= MPa p k 5.1=2.5.1 单位质量制冷量0q ：kg kJ h h q /1658.2418.406410=-=-=' 2.5.2 单位容积制冷量v q ：kg kJ v q q v /21.3837043.016510=== 2.5.3冷负荷的计算0Q ：间接冷却系统附加系数为7%~15%，取附加系数10%，则制冷系统的制冷量为：kW Q Q 132012001.10=⨯==ϕ2.5.4制冷剂的质量流量r M ：s kg q Q M r /8165132000===2.5.5制冷剂的体积流量r V ：s m v M V r r /344.0043.0831=⨯==三、确定压缩机型号、台数，并校核制冷量和电动机3.1根据℃40=t 、℃6.38=k t 查8FS12.5型活塞式压缩机性能曲线图得：该工况下的制冷量g Q ：kW Q g 475=； 该工况下的轴功率e N ：kW N e 115=。

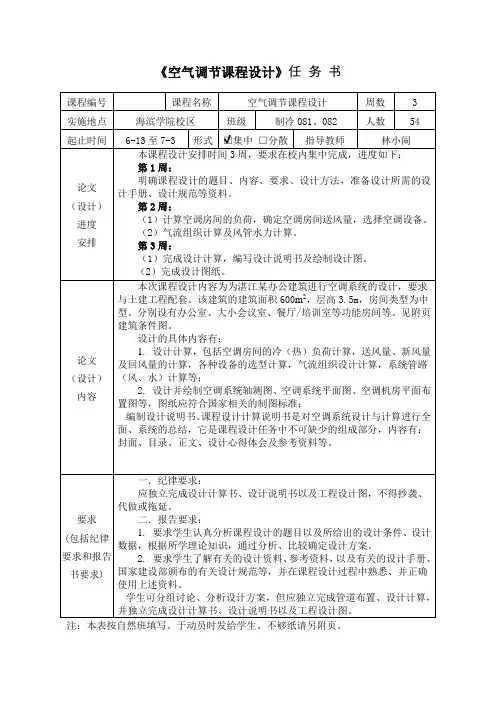

《空气调节课程设计》任务书注：本表按自然班填写。
于动员时发给学生。
不够纸请另附页。
一、课程设计的目的《空气调节》课程设计的目的是：学生在学完《空气调节》理论课程的基础上，通过课程设计的教学环节进行综合训练，使学生进一步巩固和掌握所学的理论基础知识，培养学生进行实际工程设计的能力，以及对于工程设计方案进行初步的分析、比较的能力。
通过课程设计，使学生初步掌握建筑空调工程设计的设计原理、设计方法、计算方法，了解空调系统的设计过程，能够独立完成空调水系统、风系统、气流组织的设计方案、设计计算、以及绘制工程设计图纸。
二、设计内容与要求1、设计依据1)设计规范《采暖通风与空气调节设计规范》GB50019－2003；《建筑设计防火规范》GBJ16-87。
2)建筑条件图提供的有关资料。
3)课程其它要求。
2、设计任务该大楼为湛江某办公建筑。
建筑面积600m2，层高3.5m，房间类型为中型。
分别设有办公室、大小会议室、餐厅/培训室等功能房间。
要求进行空调系统的设计，并与土建工程配套。
3、主要设计参数1）设计地点：广东省湛江市2）室外设计计算参数2）室内设计参数4、设计计算条件1)外墙：结构同《空气调节》附2-9表中序号44，墙厚240mm。
2)屋顶及地板：普通楼板，层面为通风屋面，附2-9表中屋顶序号26。
3)玻璃窗：铝合金单层窗，尺寸按图上所示(高1500mm)。
4)门：普通单层木门。
5、建筑图纸资料1）一层建筑平面图；2）二层建筑平面图；3）屋顶建筑平面图。
6、设计的要求1）要求学生认真分析课程设计的题目以及所给出的设计条件、设计数据，根据所学理论知识，通过分析、比较确定设计方案，并在设计书中说明选择空调节系统方案的依据。
2）要求学生了解有关的设计资料、参考资料，以及有关的设计手册、国家建设部颁布的有关设计规范等，并在课程设计过程中熟悉、并正确使用上述资料。
3）学生可分组讨论、分析设计方案，但应独立完成管道布置、设计计算，并独立完成设计计算书、设计说明书以及工程设计图。
前言本次设计的目的是为了对《空气调节用制冷技术》进行巩固，通过前期上课的理论学习，进行实践。
具体内容是针对乌鲁木齐地区，设计其适合的空调用冷冻站的。
首先通过查阅当地的各项原始资料，然后，确定制冷机的工作工况，通过提供的冷负荷资料选定压缩机的型号和台数。
综合冷负荷、工作工况、当地的水质和环境情况，选择合适的冷凝器和蒸发器。
再根据已有的设备资料，结合设计具体要求选择合适的辅助设备：油分离器、高压贮液器、集油器、氨液分离器、紧急泄氨器、空气分离器、过滤器、阀门等。
最后由工厂发展规划资料初步确定工厂尺寸，将设备进行合理的布局。
以求做到最经济合理的布置。
并根据设备布局确定管道的布局，计算管道的直径，给管道配置相应的阀门。
以上即是此次设计的流程，在设计过程中，应该注意统筹兼顾，有理有据。
目录一设计题目-----------------------------------------------------------------------------------4 二设计目的-----------------------------------------------------------------------------------4 三原始资料---------------------------------------------------------------------------=------4 四设计内容-----------------------------------------------------------------------------------4 1制冷压缩机的型号与台数的选择------------------------------------------------------41.1冷冻站的冷负荷的确定--------------------------------------------------------------41.3 制冷工况的确定及理论计算-------------------------------------------------------51.4 制冷压缩机的型号及台数的确定------------------------------------------------6 2冷凝器的选择------------------------------------------------------------------------------72.1冷凝负荷的确定-----------------------------------------------------------------------72.2传热温差--------------------------------------------------------------------------------82.3确定冷凝器的型号--------------------------------------------------------------------7 3蒸发器的选择------------------------------------------------------------------------------94 油分离器的选择-------------------------------------------------------------------------105 贮液器的选择--------------------------------------------------------------------------106油器的选择-------------------------------------------------------------------------------11 7空气分离器的选择--------------------------------------------------------------------11 8 急泄氨器的选择----------------------------------------------------------------------11 9过滤器的选择------------------------------------------------------------------------------11 10冷冻站设备及管路的平面布置-------------------------------------------------------12 10.1冷冻站房的设计--------------------------------------------------------------------12 10.2制冷设备的布置--------------------------------------------------------------------13 11管路和阀件的选择计算-----------------------------------------------------------------14 11.1管路计算------------------------------------------------------------------------------14 11.2排气管道----------------------------------------------------------------------------16 11.3冷凝器到贮液器液体管道----------------------------------------------------------18 11.4贮液器到蒸发器液体管道----------------------------------------------------------2012参考文献------------------------------------------------------------------------------------一设计题目空调用冷冻站的设计二设计目的课程设计是“制冷技术”的主要教学环节之一，通过这一环节来达到了解冷冻站设计的内容、程序和基本原则的目的，学习设计计算的步骤和方法，巩固所学的理论知识和实际知识，以培养我们运用所学知识解决工程的能力。
空气调节课程设计任务书及指导书《空气调节》课程设计任务书一、课程设计主题xx市某办公楼的空调工程设计（设计地点可从以下地点中选择：西安、北京、上海、南京、兰州、郑州、武汉、广州等。
详情请参见设计主题分配表。
每个学生需要选择不同的设计地点）。
2、课程设计的目的通过课程设计，使学生综合运用和深化所学《空气调节》课程的理论知识，并且比较系统地、全面地熟悉和掌握空调的设计技能，为将来的毕业设计奠定坚实的基础。
三、工程概况本工程为办公楼空调工程，整栋建筑共6层。
本设计任务是为每个人设计一层办公楼的空调系统。
冷冻水系统不符合设计要求。
4、室内设计参数室内室内温湿度标准由设计者根据规范自定。
室外气象参数根据设计地点，查设计手册确定。
五、设计原始资料1.土建资料：详见图纸2、外墙为内抹灰，外抹水泥沙浆的240（或370）实心砖墙，属ⅱ型，k=1.5w/o℃。
屋面为300mm厚混凝土板，加气混凝土保温层厚12.5mm，属Ⅱ类，k=1.08w/o℃。
外窗为单层铝合金标准玻璃窗，均挂浅色窗帘。
窗户的宽度和高度是根据图纸上的标记确定的。
6、电力和能源数据1。
电源：城市供电2。
冷源：由制冷机房提供7（供）--12℃（回）冷冻水。
七、设计计算内容1确定各房间的室内温湿度参数和室外设计计算参数。
2.确定空调方案，并进行方案比较。
3计算每个房间的冷负荷和热负荷。
4确定各房间或系统新风量和排风量。
5选择空气处理设备，并对设备进行检查和计算。
6.布置管道，进行风管水力计算。
8、设计要求1、设计计算说明书一份要求：内容完整、字迹清晰、整洁流畅。
使用统一规格的课程设计纸，装订整齐。
内容包括：目录、工程概况、室内设计计算参数、空调设计负荷（热负荷、冷负荷等）计算、系统方案确定、新风量确定、空气处理设备选择、管道设计计算、，配风计算、供回风口选择、消声防振、空调系统控制、设备及主要材料清单等。
图纸要求要求：设计图纸能较好地表达设计意图，图面布局合理，正确清晰，符合制图标准及有关规定（手工绘制或计算机绘图均可），用工程字注文。
【关键字】设计建筑环境与设备工程专业《空气调节》课程设计任务书题目名称：某商场中心空调设计编写教师：专业：班级：设计日期：一、设计题目某商场中心空调设计二、原始资料（一）、气象资料1．冬季室外参数2．夏季室外参数注：室外参数可参照《暖通空调设计规范》3．冬季室内参数建议值℃≯4．夏季室内参照建议值℃≯注：室内参数可参照《实用空调设计手册》（二）、动力资料1．冷源：选择一套冷水机组使冷水达到空调所需的温度2．热源：0.3Mpa饱和蒸气，95/70的热水（由锅炉房供给）。
3．水源：城市自来水。
4．电源：220/380V交流电。
（三）、土建资料1．外墙体：由施工图上给出2．内墙体：由施工图上给出3．屋面：由施工图上给出（见《空调冷负荷专刊》6号Ⅲ型结构）4．地面：[采用大理石铺地（非保温地面）]5．门窗：由施工图上给出（或由指导教师给出）。
注：长江以南的设计者，对于外墙可采用同型号δ=的墙体，有玻璃砖墙的地方按双层坡璃窗来计传热，窗玻璃的颜色及玻璃厚由指导教师给出。
三、设计任务（小四黑体）完成简单建筑物——某活动中心的空调方案性设计，通过设计对空气调节这门课的理论知识有更好的理解，能够熟悉空调设计思路，为毕业设计打基础。
五、成果要求(一)说明书部分内容包括：原始资料、设计方案论证，空调及水系统的水力计算及压力平衡，空调处理在i—d 图上表示，风量的确定负荷及水量的确定等。
1．数据尽量以表格形式整理出来；2．引用的计算公式出处注明；3．论证清楚、简单；4．字迹清晰。
（二）图纸部分1．平面图2．系统图3．大样图建筑环境与设备工程专业《空气调节》课程设计指导书题目名称：某商场空调设计编写教师：一、负荷计算夏季按不稳定传热计算，冬季按稳定传热计算二、确定送风量、新风量根据所计算的负荷，计算出房间所需要的送风量为了保证房间换气次数，保证正压要求，人体呼吸需要，确定出所需最大新风量。
1．依据确定新风量的三个原则、计算出最大值。

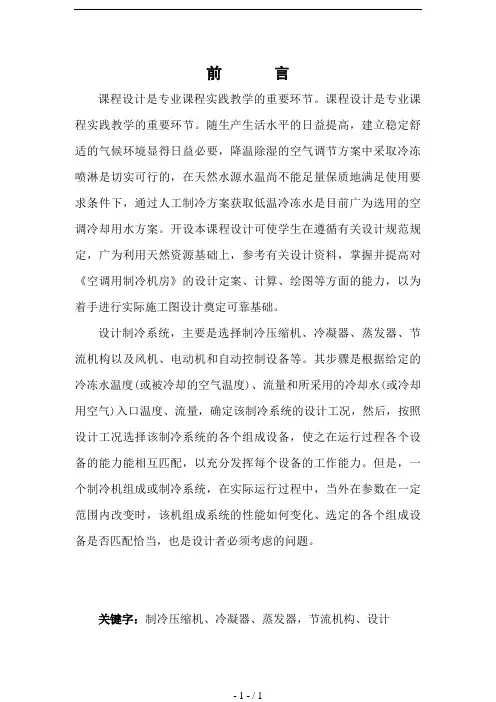

前言课程设计是专业课程实践教学的重要环节。
课程设计是专业课程实践教学的重要环节。
随生产生活水平的日益提高，建立稳定舒适的气候环境显得日益必要，降温除湿的空气调节方案中采取冷冻喷淋是切实可行的，在天然水源水温尚不能足量保质地满足使用要求条件下，通过人工制冷方案获取低温冷冻水是目前广为选用的空调冷却用水方案。
开设本课程设计可使学生在遵循有关设计规范规定，广为利用天然资源基础上，参考有关设计资料，掌握并提高对《空调用制冷机房》的设计定案、计算、绘图等方面的能力，以为着手进行实际施工图设计奠定可靠基础。
设计制冷系统，主要是选择制冷压缩机、冷凝器、蒸发器、节流机构以及风机、电动机和自动控制设备等。
其步骤是根据给定的冷冻水温度(或被冷却的空气温度)、流量和所采用的冷却水(或冷却用空气)入口温度、流量，确定该制冷系统的设计工况，然后，按照设计工况选择该制冷系统的各个组成设备，使之在运行过程各个设备的能力能相互匹配，以充分发挥每个设备的工作能力。
但是，一个制冷机组成或制冷系统，在实际运行过程中，当外在参数在一定范围内改变时，该机组成系统的性能如何变化、选定的各个组成设备是否匹配恰当，也是设计者必须考虑的问题。
关键字：制冷压缩机、冷凝器、蒸发器，节流机构、设计目录目录........................................................................................................................................... - 2 -一、基本资料............................................................................................................................. - 3 -二、制冷压缩机型号与数量的选择........................................... - 3 -2、确定制冷剂种类和系统形式............................................ - 4 -3、确定制冷系统设计工况................................................ - 4 -4、制冷系统理论循环lgp-h图............................................ - 6 -5、制冷系统热力计算.................................................... - 7 -6、选择制冷压缩机和电动机.............................................. - 8 -三、冷凝器的选择及冷却水系统计算........................................ - 13 -1、冷凝器的选择原则................................................... - 13 -2、确定冷凝器的换热面积............................................... - 13 -3、选择产品型号....................................................... - 14 -4、冷凝器校核......................................................... - 15 -5、冷却水计算......................................................... - 15 -6、动力设施........................................................... - 15 -四、蒸发器的选择及冷冻水系统计算........................................ - 16 -1、确定蒸发器的型式................................................... - 16 -2、蒸发器传热面积计算................................................. - 17 -3、冷冻水系统......................................................... - 17 -五、其他辅助设备的选择.................................................. - 19 -1、油分离器选择计算................................................... - 19 -2、高压贮液器选择计算................................................. - 19 -3、气液分离器选择计算................................................. - 20 -4、空气分离器选择..................................................... - 21 -5、集油器选择......................................................... - 21 -六、机房布置............................................................ - 22 -1、制冷机房的设计原则.............................................. - 22 -2、制冷设备的布置原则.............................................. - 23 -3、制冷剂管路的布置原则............................................ - 23 -参考文献................................................................ - 25 -一、基本资料1.原始资料：某工厂空调制冷机房设计。

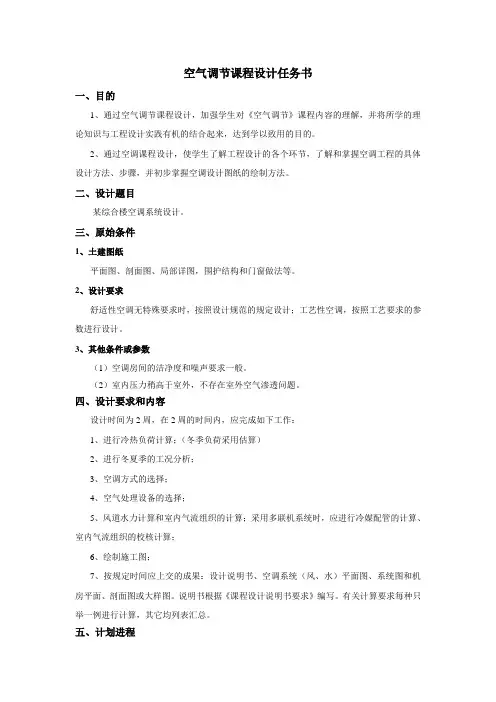

空气调节课程设计任务书一、目的1、通过空气调节课程设计，加强学生对《空气调节》课程内容的理解，并将所学的理论知识与工程设计实践有机的结合起来，达到学以致用的目的。
2、通过空调课程设计，使学生了解工程设计的各个环节，了解和掌握空调工程的具体设计方法、步骤，并初步掌握空调设计图纸的绘制方法。
二、设计题目某综合楼空调系统设计。
三、原始条件1、土建图纸平面图、剖面图、局部详图，围护结构和门窗做法等。
2、设计要求舒适性空调无特殊要求时，按照设计规范的规定设计；工艺性空调，按照工艺要求的参数进行设计。
3、其他条件或参数（1）空调房间的洁净度和噪声要求一般。
（2）室内压力稍高于室外，不存在室外空气渗透问题。
四、设计要求和内容设计时间为2周，在2周的时间内，应完成如下工作：1、进行冷热负荷计算；（冬季负荷采用估算）2、进行冬夏季的工况分析；3、空调方式的选择；4、空气处理设备的选择；5、风道水力计算和室内气流组织的计算；采用多联机系统时，应进行冷媒配管的计算、室内气流组织的校核计算；6、绘制施工图；7、按规定时间应上交的成果：设计说明书、空调系统（风、水）平面图、系统图和机房平面、剖面图或大样图。
说明书根据《课程设计说明书要求》编写。
有关计算要求每种只举一例进行计算，其它均列表汇总。
五、计划进程1、收集资料、熟悉设计任务0.5天2、冷热负荷计算，确定设计方案2天3、送风量与气流组织计算1天4、水力计算2天5、主要设备选型及机房设计0.5天6、防腐、保温、消声和隔振设计0.5天7、绘制施工图2天8、整理设计说明书，打印、装订设计说明书和图纸 1.5天六、主要参考资料[1] GB50019-2003，采暖通风与空气调节设计规范[S].[2] GB/T50114-2001，暖通空调制图标准[S].[3] 陆耀庆.实用供热空调设计手册[M].北京：中国建筑工业出版社，1993.[4] 赵荣义.简明空调设计手册[M].北京：中国建筑工业出版社，1998.[5] 建筑工程常用数据系列手册编写组.暖通空调常用数据手册[M].第二版，北京：中国建筑工业出版社，2002.[6] 杨昌智，刘广大，李念平.暖通空调工程设计方法与系统分析[M].北京：中国建筑工业出版社，2005.[7] 李娥飞.暖通空调设计与通病分析[M].第二版，北京：中国建筑工业出版社，2004.[8] 赵荣义等.空气调节[M].第四版，北京：中国建筑工业出版社，2009.[9] 黄翔.空调工程[M].北京：机械工业出版社，2006.课程设计说明书要求一、课程设计说明书不少于2000字。
空调与制冷技术课程设计任务书课程设计任务书1．课程设计的内容和要求：本课程设计是为某一民用住宅设计中央空调系统，建筑物的平面图见附录（1）。
一、原始资料设计用室外气象参数：夏季空气调节室外计算干球温度： 35.6 ℃，夏季空气调节室外计算湿球温度：28.3 ℃，夏季空气调节室外计算日平均温度：32.2 ℃，夏季室外计算相对湿度：61％；夏季室外平均风速：2.3 m/s；夏季空调室内计算参数见附录（2）。
二、技术及工作要求本课程设计要求进行如下工作:1. 方案选择2. 负荷计算3. 风机盘管选型4. 机组选型5. 水系统设计6. 风系统设计课程设计任务书2．对课程设计成果的要求：1. 编写课程设计计算书2. 画出水管平面图、风管平面图、水系统原理图3. 设计施工说明及设备明细表3．主要参考文献：1.《中央空调设计与施工》2.《空气调节技术》3.《工业通风空气调节》4.《空气调节设计规范》4．课程设计工作进度计划：序号起迄日期工作内容1 12月16-17日了解任务和熟悉原始资料2 12月18-20日夏冬季冷热湿负荷计算3 12月21-24日确定设计方案及设备选型4 12月25-26日整理设计计算说明书5 12月27-29日绘制工程图及课程设计总结主指导教师日期：年月日附录1附录2名称温度℃相对湿度% 名称温度℃相对湿度% 客厅27 60 西卧室26 60厨房南卧室26 60餐厅27 65 东卧室26 60西、南中通道27 60 卫生间目录第一章设计概况及原始设计数据第一节设计概况本课程设计是为某一民用住宅设计中央空调系统，建筑物的平面图见附录（1）。
附录1第二节原始设计数据2.1室外气象参数设计用室外气象参数：夏季空气调节室外计算干球温度： 35.6 ℃，夏季空气调节室外计算湿球温度：28.3 ℃，夏季空气调节室外计算日平均温度：32.2 ℃，夏季室外计算相对湿度：61％；夏季室外平均风速：2.3 m/s；2.2室内设计参数名称温度℃相对湿度% 名称温度℃相对湿度%客厅27 60 西卧室26 60厨房南卧室26 60餐厅27 65 东卧室26 60西、南中通道27 60 卫生间第二章空调方案选择和负荷计算第一节负荷计算1.1空调冷负荷计算由设计规范及参数得各个房间的负荷情况，见下表：房间面积(m2) 单位负荷(W/m2) 冷负荷(W)客厅25.2 220 5544餐厅11.34 200 2268东卧室16.8 180 3024西卧室10.8 180 1944南卧室12.15 180 2187中通道12.96 100 1296西卫生间 5.4南卫生间 4.5厨房12.1合计111.25 16263计算得空调冷负荷为16.263KW,考虑到围护结构传热系数取1.1，则需要的制冷量为17.889KW。
空气调节用制冷技术课程设计任务书----------专业最好文档，专业为你服务，急你所急，供你所需------------- 文档下载最佳的地方《空气调节用制冷技术》课程设计任务书一、课程教学目的（1）课程性质：《空气调节用制冷技术》是建筑环境与设备工程专业的一门重要专业课。
通过本课程的学习，使学生了解空调冷源与普通制冷系统的差别和联系，掌握空调用制冷系统的常用理论基础知识，培养学生进行制冷系统设计方案制定的能力，具备制冷系统设计计算和绘图的能力。
（2）课程设计的目的：《空气调节用制冷技术》课程设计是培养学生运用本课程所学的理论和技术知识解决工程实际问题能力的重要实践教学环节，通过课程设计的锻炼，使得学生能够构架设计方案，掌握制冷系统设计方法，提高运算、制图和查阅相关资料的能力，并进一步巩固《空气调节用制冷技术》课程所学的理论知识，初步建立工程设计概念，为从事具体工程设计打下良好的基础。
二、教学内容基本要求1、课程设计题目：某建筑空气调节系统制冷站设计2、原始条件另外给出3、要求供应的冷冻水温度7/12℃；5、冷却水采用循环冷却水系统，补充自来水；三、设计内容与学时分配1、计算冷负荷，确定方案，布置制冷机房，完成系统方案设计；1天；2、确定系统运行参数，主要是冷冻水、冷却水的工作温度、流量、压力等，1天；3、选择冷水机组型号，绘制制冷系统工艺流程图和制冷机房平、剖面草图；1天；5、确定管道直径，进行水力计算，（1天）；4、选择其他辅助设备，（冷冻水泵、冷却水泵、除污器、冷却塔等）（1天）；6、绘图：制冷机房平面图1张（含大样图），制冷系统工艺流程图1张，3号图，要求计算机绘图；（3天）；7、写出完整的课程设计说明书。
（2天）说明书构成：封面；目录；一、设计题目与原始条件；二、方案设计（附上图）；三、负荷计算；四、冷水机组选择；五、水力计算（包括冷却水循环系统水力计算、冷冻水循环系统水力计算，由此确定管径、流速）；六、设备选择（冷却塔、冷冻水泵、冷却水泵、补水泵、过滤器、水处理设备、分水器、集水器、定压装置等）；七、设计总结；八、参考文献8、答辩从课程设计的最后一天早晨开始答辩，先做完的同学先答，到当天的晚18时结束，要求全部同学在此时间段内完成设计。
江西理工大学建筑环境与设备工程专业《制冷技术课程设计》任务书一、本课程设计教学目的与教学基本要求：（一）课程设计教学的目的1、对本专业所学的内容进行一次集中地，系统地，全面地复习，总结和完善，更好地掌握本专业的基本理论和基本技能。
2、对本专业所学的内容进行一次全面地应用于实践，在实践(课程设计)中发现问题，分析问题和解决问题，从而提高这三个能力。
3、根据课程设计任务中的内容和要求, 掌握制冷系统设备的选型，学会查找和运用有关设计手册和技术资料，开阔视野，增长知识。
4、在绘制制冷机房平面布置图的过程中，掌握图面布置和绘图技能，提高工程语言的表达能力。
5、在编写设计计算书和说明书的过程中，提高计算、写作和语言组织能力。
6、在编写施工图预算书的过程中，掌握施工图预算程序和提高施工图预算的质量。
（二）课程设计教学的基本要求在教师指导下，编写设计计算书和设计说明书各一份，计算机（或手工）绘制工程平面设计图。
1、制冷压缩机型号与数量的选择①确定机房总制冷量。
②确定制冷剂种类。
③确定制冷系统设计工况（蒸发温度t0、冷凝温度tk、压缩机排气温度trp、冷却剂进口温度t1），要根据空调系统对冷冻水的要求及当地冷却剂的条件。
④将设计工况制冷循环表示在lgp—h图上。
⑤将设计工况制冷量换算成标准工况（或空调工况）相应制冷量，选择确定制冷压缩机的类型、型号、台数，并校核压缩机配套电机的功率。
2、冷凝器的选择计算①确定冷凝器的热负荷。
②确定冷凝器的型式。
③计算冷凝器所需换热面积，选择冷凝器台数。
④计算冷却剂用量，并确定冷却剂供应方式及冷却剂所需动力设备。
3、蒸发器的选择计算①确定蒸发器的型式。
②计算蒸发器的换热面积，选定蒸发器台数。
③计算冷冻水循环流量。
④确定冷冻水供水方案，估算选择冷冻水泵型号、台数。
（空调系统供回水压力可按0.06—0.08MPa预留）4、膨胀阀的选择计算①确定膨胀阀型式。
②计算确定膨胀阀的规格。
5、其他辅助设备的选择按设计工艺要求对除杂质、贮存、干燥、分油、安全等诸方面辅助设备合理选择确定。
空气调节用制冷技术课程设计任务指导书1、确定制冷机房的总冷负荷（1）总冷负荷的确定①总冷负荷应包括用户实际所需制冷量以及制冷系统本身和供冷系统的冷损失。
冷损失一般用附加值计算，对于直接供冷系统通常附加5%-7%，对于间接供冷系统一般附加7%-12%。
②由于空调系统的负荷的峰值不可能同时出现，所以不应采用系统总负荷作为装机容量，应乘以系数0.6~0.8。
（2）总热负荷的确定考虑到风机和水泵电动机由机械能转化为热能及风管、水管的热损失和其它损失，负荷应乘以安全系数1.1。
2、确定制冷机组类型（1）确定制冷方式①电力等一次能源充足时应选择电力驱动蒸气压缩式制冷机组（能耗低于吸收式制冷机组）；当地电力供应紧张或有热源可以利用，应优先选择吸收式制冷机组（特别是有余热废热场合）。
②从能耗、单机容量和调节等方面考虑，对于相对较大负荷（如2000kw左右）的情况，宜采用溴化锂吸收式冷水机组；选择空调用蒸气压缩式冷水机组时，单机名义工况制冷量大于1758kw时宜选用离心式；制冷量在1054-1758 kw时宜选用螺杆式或离心式；制冷量在700-1054 kw时宜选用螺杆式；制冷量在116-700 kw时宜选用螺杆式或往复式；制冷量小于116活塞式或涡旋式。
（2）确定制冷剂种类直接供冷系统或对卫生安全要求较高的用户应采用氟利昂；大中型系统，如对卫生要求不十分严格或间接供冷时，可采用氨。
目前空调用制冷机组主要采用氟利昂，氨制冷机组主要用于食品的冷藏冷冻。
（3）确定冷凝器冷却方式①采用水冷、风冷、还是蒸发式冷凝器；（根据总制冷量大小和当地条件）②如采用水冷冷凝器，应同时考虑水源和冷却水的系统形式。
3、确定制冷系统设计工况（冷凝温度、蒸发温度）（1）冷凝温度根据冷凝器的冷却方式和冷却介质的温度确定。
（2）蒸发温度应根据用户使用温度确定，一般情况下，蒸发温度应比冷冻水供水温度低2~3℃。
4、确定制冷机组容量和台数（1）设计制冷机房时，一般选择2~3台同型号制冷机组，台数不宜过多。
前言课程设计是专业课程实践教学的重要环节。
课程设计是专业课程实践教学的重要环节。
随生产生活水平的日益提高，建立稳定舒适的气候环境显得日益必要，降温除湿的空气调节方案中采取冷冻喷淋是切实可行的，在天然水源水温尚不能足量保质地满足使用要求条件下，通过人工制冷方案获取低温冷冻水是目前广为选用的空调冷却用水方案。
开设本课程设计可使学生在遵循有关设计规范规定，广为利用天然资源基础上，参考有关设计资料，掌握并提高对《空调用制冷机房》的设计定案、计算、绘图等方面的能力，以为着手进行实际施工图设计奠定可靠基础。
设计制冷系统，主要是选择制冷压缩机、冷凝器、蒸发器、节流机构以及风机、电动机和自动控制设备等。
其步骤是根据给定的冷冻水温度(或被冷却的空气温度)、流量和所采用的冷却水(或冷却用空气)入口温度、流量，确定该制冷系统的设计工况，然后，按照设计工况选择该制冷系统的各个组成设备，使之在运行过程各个设备的能力能相互匹配，以充分发挥每个设备的工作能力。
但是，一个制冷机组成或制冷系统，在实际运行过程中，当外在参数在一定范围内改变时，该机组成系统的性能如何变化、选定的各个组成设备是否匹配恰当，也是设计者必须考虑的问题。
关键字：制冷压缩机、冷凝器、蒸发器，节流机构、设计目录一、基本资料.............................................................................................................................................. - 3 -二、制冷压缩机型号与数量的选择..................................................................................................... - 4 -1、确定机房的总制冷量................................................................................................................. - 5 -2、确定制冷剂种类和系统形式 .................................................................................................. - 5 -3、确定制冷系统设计工况............................................................................................................ - 5 -4、制冷系统理论循环lgp-h图 ................................................................................................... - 6 -5、制冷系统热力计算...................................................................................................................... - 7 -6、选择制冷压缩机和电动机....................................................................................................... - 8 -三、冷凝器的选择及冷却水系统计算..............................................................................................- 13 -1、冷凝器的选择原则 ...................................................................................................................- 13 -2、确定冷凝器的换热面积..........................................................................................................- 13 -3、选择产品型号 .............................................................................................................................- 14 -4、冷凝器校核..................................................................................................................................- 16 -5、冷却水计算..................................................................................................................................- 16 -6、动力设施.......................................................................................................................................- 16 -四、蒸发器的选择及冷冻水系统计算..............................................................................................- 19 -1、确定蒸发器的型式 ...................................................................................................................- 19 -2、蒸发器传热面积计算...............................................................................................................- 19 -3、冷冻水系统..................................................................................................................................- 20 -五、其他辅助设备的选择 ......................................................................................................................- 22 -1、油分离器选择计算 ...................................................................................................................- 22 -2、高压贮液器选择计算...............................................................................................................- 22 -3、气液分离器选择计算...............................................................................................................- 23 -4、空气分离器选择 ........................................................................................................................- 24 -5、集油器选择..................................................................................................................................- 25 -六、机房布置 ..............................................................................................................................................- 26 -1、制冷机房的设计原则.................................................................................................................- 26 -2、制冷设备的布置原则 ...................................................................................................................- 27 -3、制冷剂管路的布置原则...............................................................................................................- 27 -参考文献........................................................................................................................................................- 29 -一、基本资料1.原始资料：桂林市某空调用制冷机房设计。
空气调节用制冷技术课程设计说明书院系名称：能源与环境学院班级：建环151学号： ************学生姓名：赵****：***2018年01月目录目录一、原始资料二、方案设计三、确定制冷量四、机房的布置五、设备的选择1.冷水机组的选型2.水力计算3.冷却塔的选型4.冷却水冷的选型5.冷冻水泵的选型6.分水器与集水器的选择7.补水系统的确定8.软化水设备的选择9.定压装置10.冷却水、冷冻水电子水处理器11.除污器的选择六、设计总结七、参考文献设计题目：北京某综合办公楼空调制冷机房的设计已知：建筑面积为25000m2，空调冷负荷为777.24249W KW；冷水机组设计运行工况：冷冻水7℃—12℃，冷却水30℃—35℃。
一：原始资料1、地理位置：地点：中国北京经纬度：经度 116.46 纬度：39.422、气象参数夏季参数：表—1夏季室外计算参数大气压室外日平均温度室外计算相对湿度室外干球温度室外湿球温度室外平均风速通风的温度99987 Pa 29.1℃58%33.6℃26.3℃2.2m/s30℃冬季参数：表—2冬季室外计算参数大气压室外计算温度室外计算相对湿度风力修正高度修正室外平均风速102573P a -9.8℃37%由于房间高度不高，不作考虑由于房间高度不高，不作考虑2.7m/s3、冷负荷空调冷负荷为1500KW4、建筑资料（略）二：设计方案冷热源方案选择：电制冷 + 城市热网该机房制冷系统为四管制系统，即冷却水供/回水管、冷冻水供/回水管系统。
经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送往办公楼的各个区域，经过空调机组的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组，通过冷水机组中的蒸发器实现降温过程。
从冷水机组出来的35℃的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却到30℃返回冷水机组，如此循环往复。
考虑到系统的稳定安全运行，系统中配备补水系统，软化水系统等附属系统。
目录第一部分、目录 (1)第二部分、前言 (2)一、制冷压缩机的型号与台数的选择 (2)二、冷凝器的选择及冷却水系统计算 (4)三、蒸发器的选择 (5)四、辅助设备的计算和选用 (5)五、管径的确定 (6)六水泵的选型计算 (8)七、制冷系统的流程图 (9)八、设备明细表 (10)九、课程设计小结 (11)十、参考文献 (11)前 言制冷机房所在地：广州市某宾馆 空调建筑所需冷量：98kw冷冻水供回水温度：供水温度6℃；回水温度11℃ 室外气象资料：不保证50小时室外空调干球温度34℃，湿球温度28℃。
广州是我国南方大城市，冷却水考虑选用冷却塔使用循环水。
制冷系统以R12为制冷剂。
设计内容一、制冷压缩机的型号与台数的选择 1、制冷量的确定Q A Q )1(0+=0Q —制冷系统的总制冷量。
Q —用户实际所需要的冷量。
A —冷损失附加系数A =0.15～0.2。
本课程设计取A=0.15，则：Q 0=（1+0.15）×98=112.7KW2、制冷工况的确定（1）蒸发温度o t蒸发温度宜比冷冻水出口干球温度低4～6℃。
o t =6℃—（4～6℃）=6℃—5℃=1℃（2）冷凝温度K t冷凝温度K t 可用下式计算：)7~5(221++=s s K t t t ℃式中 1s t ——冷却水进冷凝器的温度，℃； 2s t ——冷却水出冷凝器的温度，℃。
而冷却水进水温度可按下式计算：s s s t t t ∆+=1=28℃+（4~3）℃=28 ℃+3.5 ℃=31.5℃式中 s t ——当地夏季室外平均每年不保证50小时的湿球温度，℃s t ∆——安全值。
4~3=∆st ℃。
2s t =1s t +(2～4)℃=34.5℃)7~5(221++=s s K t t t =)7~5(25.345.31++=39℃ （3）压缩机的吸汽温度1t压缩机的吸汽温度一般与压缩机吸汽管的长短和保温情况有关，通常以氨为制冷剂时，过热度为3~8℃，本设计选5℃。
空气调节用制冷技术课程设计任务书
----------专业最好文档，专业为你服务，急你所急，供你所需------------- 文档下载最佳的地方《空气调节用制冷技术》课程设计任务书
一、课程教学目的（1）课程性质：《空气调节用制冷技术》是建筑环境与设备工程专业的一门重要专业课。
通过本课程的学习，使学生了解空调冷源与普通制冷系统的差别和联系，掌握空调用制冷系统的常用理论基础知识，培养学生进行制冷系统设计方案制定的能力，具备制冷系统设计计算和绘图的能力。
（2）课程设计的目的：《空气调节用制冷技术》课程设计是培养学生运用本课程所学的理论和技术知识解决工程实际问题能力的重要实践教学环节，通过课程设计的锻炼，使得学生能够构架设计方案，掌握制冷系统设计方法，提高运算、制图和查阅相关资料的能力，并进一步巩固《空气调节用制冷技术》课程所学的理论知识，初步建立工程设计概念，为从事具体工程设计打下良好的基础。
二、教学内容基本要求
1、课程设计题目：某建筑空气调节系统制冷站设计
2、原始条件另外给出
3、要求供应的冷冻水温度7/12℃；
5、冷却水采用循环冷却水系统，补充自来水；
三、设计内容与学时分配
1、计算冷负荷，确定方案，布置制冷机房，完成系统方案设计；1天；
2、确定系统运行参数，主要是冷冻水、冷却水的工作温度、流量、压力等，1天；
3、选择冷水机组型号，绘制制冷系统工艺流程图和制冷机房平、剖面草图；1天；
5、确定管道直径，进行水力计算，（1天）；
4、选择其他辅助设备，（冷冻水泵、冷却水泵、除污器、冷却塔等）（1天）；
6、绘图：制冷机房平面图1张（含大样图），制冷系统工艺流程图1张，3号图，要求计算机绘图；（3天）；
7、写出完整的课程设计说明书。
（2天）说明书构成：封面；目录；
一、设计题目与原始条件；
二、方案设计（附上图）；
三、负荷计算；
四、冷水机组选择；
五、水力计算（包括冷却水循环系统水力计算、冷冻水循环系统水力计算，由此确定管径、流速）；六、设备选择（冷却塔、冷冻水泵、冷却水泵、补水泵、过滤器、水处理设备、分水器、集水器、定压装置等）；七、设计总结；八、参考文献
8、答辩从课程设计的最后一天早晨开始答辩，先做完的同学先答，到当天的晚18时结束，要求全部同学在此时间段内完成设计。
成绩分为A、B、C、D、E五档，E为不及格（60分以下）课程设计说明书要求：除按上述规定内容书写说明书外，要求按最后所列参考文献顺序标明参考内容出处，图、表、公式都按顺序标出。
严禁抄袭。
最后，说明书用A4纸打印，图纸用A3纸打印，分别交纸稿和电子文档。
毕业设计结束时，将自己的电子文档以自己的名字命名，拷贝到教师指定的计算机上。
四、设计组织
1、学生分组：按参加设计的人数平均分为10组，每组选择一个地点，同组之间严禁抄袭；
2、布置设计任务：课程设计开始，由指导教师讲解课程设计题目及原始条件；
3、方案设计计基本计算、说明书初稿、草图绘制；
4、绘图、说明书打印。
5、答辩
五、设计指导、答疑及成绩评定教师首先讲解设计中应注意的问题，内容深度要求。
按设计进度进行检查，完成上一部分内容方可进行下一阶段工作。
课程设计期间教师每天保证3小时答疑时间。
成绩评定原则：
1、方案布置的合理性5分，设计参数选择5分，计算公式选择5分，设备选择的合理性10，计算10分；
2、制冷系统工艺流程图10分，平剖面图15分,设计说明书15分,
3、答辩15分,课程设计阶段学习态度10分。
六、设计参考资料（供参考选用） [1]《制冷与空调设备手册》中国建筑工业出版社1987年 [2]《采暖通风与空气调节设计规范》（GBJ19-87） [3]《实用供热空调设计手册》陆耀庆
编中国建筑工业出版社 [4] 《实用制冷与空调工程手册》魏迟斌主编机械工业出版社2002年 [5] 《现代冷冻与空调》彦启森译著上海交通大学出版社2001年 [6] 《暖通空调制图与设计施工规范应用手册》何耀东主著中国建筑工业出版社2000年[7] 《空气调节设计手册》电子工业部第十设计研究院主编中国建筑工业出版社2000年 [8] 《空气调节用制冷技术》彦启森主编中国建筑工业出版社1980年 [9]《实用制冷工程设计手册》郭庆堂主编中国建筑工业出版社1994年 [10] 《采暖通风、空气调节、制冷净化设备材料手册》农业机械部第二设计院主编1980年 [11] 暖通空调制图标准GBJ114-88 课程设计选题签字与成绩评定表（请同学在该表中签字,从而确定自己的题目）
性质办公楼旅馆图书馆医院商场面积5层7层5层7层5层7层5层7层4层5层20000 m2 广州上海武汉40000 m2 长
春哈尔滨沈阳30000 m2 北京天津济南办公楼、旅馆、图书馆、医院，层高
3、5米，商场层高4米。
课程设计选题签字与成绩评定表（请同学在该表中签字,从而确定自己的题目）性质办公楼旅馆图书馆医院商场面积5层7层5层7层5层7层5层7层4层5层25000 m2 广州上海武汉45000 m2 长春哈尔滨沈阳35000 m2 北京天津济南石家庄办公楼、旅馆、图书馆、医院，层高
3、5米，商场层高4米。
