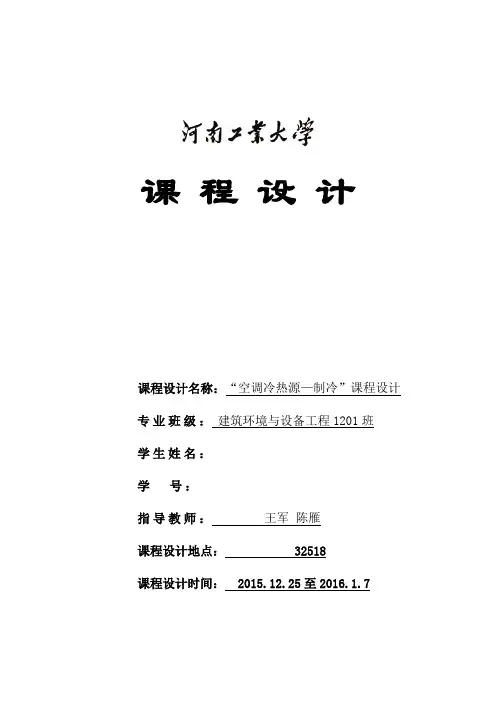

空调用制冷技术课程设计报告书

课程设计课程设计名称：“空调冷热源—制冷”课程设计专业班级：建筑环境与设备工程1201班学生姓名：学号：指导教师：王军陈雁课程设计地点： 32518 课程设计时间： 2015.12.25至2016.1.7目录课程设计任务书 (2)设计题目与原始条件 (4)方案设计 (4)冷负荷的计算 (4)制冷机组的选择 (4)水力计算 (5)设备选择 (6)设计总结 (9)参考文献 (9)“空调用制冷技术”课程设计任务书设计说明书一、设计题目与原始条件鹤壁市完达中学公寓空气调节用制冷机房设计。

本工程为鹤壁市完达中学公寓空调用冷源——制冷机房设计，公寓楼共五层，建筑面积5026.41m2，所供应的冷冻水温度为7/12℃。

二、方案设计该机房制冷系统为四管制系统，即冷却水供/回水管、冷冻水供/回水管系统。

经冷水机组制冷后的7℃的冷冻水公寓楼的各个区域，经过空调机组的12℃的冷冻水回水由冷冻水回水管返回冷水机组，通过冷水机组中的蒸发器实现降温过程。

从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后返回冷水机组，如此循环往复。

考虑到系统的稳定安全运行，系统中配备补水系统，软化水系统，水处理系统等附属系统。

三、冷负荷的计算1.面积冷指标q=150W/m22.根据面积热指标计算冷负荷Q=A×q=150×5026.41=753961.5w （1--1）四、制冷机组的选择根据标准，宜取制冷机组2台，而且2台机组的容量相同。

所以每台制冷机组制冷量Q’=Q/2=754/2=377Kw （1--2）根据制冷量选取HX系列螺杆式制冷机，型号为HX110，性能参数如表1所示。

制冷机组性能参数表1--1表1-1 续五、水力计算（一）冷冻循环水的管路水力估算假定冷冻水的流速为2.5m/s 1.根据公式d=103 （1--3）L=66×2=132m 3/s, 两台机组总管d 1=137mm,取150mm,则管段流速为v=2.10m/s ，满足流速要求。

空调用制冷技术课程设计总结一、引言空调用制冷技术课程设计，是我对制冷技术领域的一次深入探索和实践。

通过这次设计，我不仅对制冷技术有了更深入的理解，也锻炼了我的问题解决能力，加强了我在团队中的协作精神。

二、设计内容与过程在此次课程设计中，我主要负责制冷系统的设计和优化。

具体内容包括对制冷系统的原理分析、系统设计、制冷剂选择、制冷循环计算以及系统性能优化等。

在设计过程中，我首先对制冷系统进行了详细的原理分析，了解了各种制冷方法的优缺点。

然后，我进行了制冷剂的选择，考虑到环保和性能因素，选择了R407C作为制冷剂。

接下来，我进行了制冷循环的计算，包括压缩、冷凝、膨胀和蒸发四个过程。

最后，我对制冷系统进行了性能优化，通过调整系统参数，提高了系统的能效比。

三、遇到的问题与解决方案在设计中，我遇到了许多问题，如制冷剂选择问题、系统性能优化问题等。

对于制冷剂选择问题，我通过查阅资料和对比分析，选择了R407C作为制冷剂。

对于系统性能优化问题，我通过模拟分析和实验验证，调整了系统参数，提高了系统的能效比。

四、收获与展望通过这次课程设计，我收获颇丰。

我不仅掌握了制冷系统的基本原理和设计方法，也学会了如何解决实际问题和优化系统性能。

此外，我还增强了团队协作能力。

对于未来，我希望能够进一步深入学习制冷技术，探索更加环保、高效的制冷方法。

同时，我也希望能够将所学知识应用到实际项目中，为社会做出贡献。

五、总结总的来说，空调用制冷技术课程设计是一次非常宝贵的学习经历。

它让我更深入地理解了制冷技术，提高了我的问题解决能力和团队协作能力。

我相信，这次经历将对我未来的学习和工作产生积极的影响。

空调用制冷技术课程设计任务书一、课程设计题目：空调用制冷机房设计二、原始数据1.制冷系统主要提供空调用冷冻水，供水与回水温度为：7℃/12℃，空调冷负荷1200kW。

2.制冷剂为：氟利昂（R22）。

3.冷却水进出口温度为：26.5℃/35.1℃。

4.某市空调设计干球温度为28.4℃，湿球温度为25℃。

三、设计内容1.确定设计方案根据制冷剂为：氟利昂（R22）确定制冷系统型式。

2.根据冷冻水、冷却水的要求和条件，确定制冷工况并用压焓图来表示。

3.确定压缩机型号、台数，校核制冷量等参数。

4.根据蒸发温度、冷凝温度选择蒸发器、冷凝器（水冷或空冷），并做其中一个设备（蒸发器或冷凝器）的传热计算。

5.确定辅助设备并选型。

6.编写课程设计说明书。

目录一、确定设计方案 (1)二、确定制冷工况并用压焓图表示 (1)三、确定压缩机型号、台数，并校核制冷量和电动机 (3)四、冷凝器的选择与传热计算 (4)五、蒸发器的选择与传热计算 (8)六、辅助设备选型 (9)七、管径的计算 (10)八、水泵系统 (12)九、保温层 (12)十、噪声控制 (12)十一、所选设备汇总表 (14)十二、参考资料 (14)一、确定设计方案本制冷系统制冷剂为氟利昂（R22）。

制冷系统主要提供空调用冷冻水，空调冷负荷1200kW 。

冷冻水供水温度为7℃,回水温度为12℃。

冷却水进口温度为26.5℃，出口温度为35.1℃。

大连市空调设计干球温度为28.4℃，湿球温度为25℃。

即：℃71=z t ℃122=z t ℃5.261=l t ℃1.352=l t kW Q 1200=二、确定制冷工况并用压焓图表示2.1确定蒸发温度0t ：蒸发温度0t 比冷冻水供水温度℃71=z t 低3℃，即：℃4 37 310=-=-=z t t 2.2 确定冷凝温度k t ：冷凝温度k t 比冷却水出口温度℃1.352=l t 高3.5℃，即：℃6.38 5.31.35 5.32=+=+=l k t t2.3 确定吸气温度吸t ：过热度一般为5~8℃，选取6℃，即：℃吸10 64 60=+=+=t t 2.4 确定过冷温度过冷t ：再冷度一般为3~5℃，选取5℃，即：℃过冷6.33 56.38 5=-=-=k t t 2.5查R22的压焓图根据℃40=t 、℃6.38=k t 、℃吸10=t 、℃过冷6.33=t 查R22的压焓图得： kg kJ h /5.4111= kg kJ h /8.4061=' kg kJ h /0.4372= kg kJ h /8.2414=kg dm v /4231=' kg dm v /4331= kg dm v /2.1832= kg dm v /880.033=MPa p 568.00= MPa p k 5.1=2.5.1 单位质量制冷量0q ：kg kJ h h q /1658.2418.406410=-=-=' 2.5.2 单位容积制冷量v q ：kg kJ v q q v /21.3837043.016510=== 2.5.3冷负荷的计算0Q ：间接冷却系统附加系数为7%~15%，取附加系数10%，则制冷系统的制冷量为：kW Q Q 132012001.10=⨯==ϕ2.5.4制冷剂的质量流量r M ：s kg q Q M r /8165132000===2.5.5制冷剂的体积流量r V ：s m v M V r r /344.0043.0831=⨯==三、确定压缩机型号、台数，并校核制冷量和电动机3.1根据℃40=t 、℃6.38=k t 查8FS12.5型活塞式压缩机性能曲线图得：该工况下的制冷量g Q ：kW Q g 475=； 该工况下的轴功率e N ：kW N e 115=。

课程设计任务书课程设计任务书2．对课程设计成果的要求：1. 编写课程设计计算书2. 画出水管平面图、风管平面图、水系统原理图3. 设计施工说明及设备明细表3．主要参考文献：1.《中央空调设计与施工》2.《空气调节技术》3.《工业通风空气调节》4.《空气调节设计规范》4．课程设计工作进度计划：序号起迄日期工作内容1 12月16-17日了解任务和熟悉原始资料2 12月18-20日夏冬季冷热湿负荷计算3 12月21-24日确定设计方案及设备选型4 12月25-26日整理设计计算说明书5 12月27-29日绘制工程图及课程设计总结主指导教师日期：年月日附录1附录2名称温度℃相对湿度% 名称温度℃相对湿度% 客厅27 60 西卧室26 60厨房南卧室26 60餐厅27 65 东卧室26 60西、南中通道27 60 卫生间目录第一章设计概况及原始设计数据第一节设计概况本课程设计是为某一民用住宅设计中央空调系统，建筑物的平面图见附录（1）。

附录1第二节原始设计数据2.1室外气象参数设计用室外气象参数：夏季空气调节室外计算干球温度： 35.6 ℃，夏季空气调节室外计算湿球温度：28.3 ℃，夏季空气调节室外计算日平均温度：32.2 ℃，夏季室外计算相对湿度：61％；夏季室外平均风速：2.3 m/s；2.2室内设计参数第二章空调方案选择和负荷计算第一节负荷计算1.1空调冷负荷计算由设计规范及参数得各个房间的负荷情况，见下表：量为17.889KW。

1.2湿负荷计算人体散湿量可按下式计算：=n n'wQ⨯⨯⨯10-3kg/h式中：Q——人体散湿量，kg/h；n——人数，此处取n=6；n’——群集系数，民用住宅群集系数为0.91；w——成年男子的小时散热量，kg/(h·p)；26℃时，极轻劳动成年男子的小时散热量为0.109 kg/(h·p)。

由此可得人体散湿量：Q=人数×0.91×0.109×10-3=6 ×0.91×0.109×10-3= 0.60×10-3kg/h第二节方案选择2.1方案比较表1：空调系统的比较表2：各种空调系统的特点表3：全空气系统与空气－水系统方案比较表表4：风机盘管+新风系统的特点表[2]2.2方案的选择本设计为办民用住宅的空调系统设计，由方案比较、负荷大小和实际情况，本次设计选择半集中式空调系统中的风机盘管系统，采用风机盘管加新风系统，风机盘管的新风供给方式用单设新风系统，独立供给室内。

【最新整理，下载后即可编辑】空调用制冷技术课程设计指导书一、课程设计目的课程设计是《空调用制冷技术》课程的重要教学环节之一，通过课程设计了解空调用制冷站工艺设计的内容、程序和基本原则，学习设计计算方法和步骤，提高运算和制图能力，增强对制冷站中所应用的冷水机组、水泵、冷却塔等设备的认知，巩固所学理论知识。

并学习运用这些知识解决工程问题。

二、设计内容和要求1.制冷站总负荷计算制冷站总负荷应包括用户实际所需制冷量以及制冷系统本身和供冷系统的冷损2.制冷机组类型及台数的选择根据装机容量、运行工况、节能环保、以及负荷变化情况和运行调节要求等因素确定。

一般选择同型号2—3台的机组。

3.水系统设计（1）确定冷冻水和冷却水系统形式，进行水管路设计，计算并确定管径，拟定系统草图（2）选择冷冻水泵的规格和台数（3）冷却水泵和冷却塔的规格和台数（4）使用分、集水器时，决定分、集水器直径。

（5）选择主要阀门4.制冷机房设备工艺布置机房内的设备布置应保证操作维修的方便，同时尽可能是设备布置紧凑以节省建筑面积（1）制冷机组设备布置。

（2）冷冻水泵、冷却水泵和冷却塔布置（3）主要汽水管道布置。

（4）绘制布置简图。

5.制冷机控制安全保护6.采用溴化锂制冷机时能源供应系统设计7.编写设计说明书说明书按设计程序编写，包括方案确定、设计计算、设备选择和设计简图等全部内容；计算部分可用表格形式。

（1）设计成果：包括课程设计说明书、计算书、图纸（2）课程设计说明书的要求：①课程设计说明书的内容一般包括冷水机组选型计算及方案比较；主要设备选型；包括冷冻水泵、冷却水泵、冷却塔等设备型号及台数的选型计算；制冷站内水力计算；等几个部分。

②课程设计说明书文字要通顺、层次清楚、工艺方案选择合理、选定的参数要有依据、计算正确、各种符号应注有文字说明、必要时列出计算数据表格；8.图纸要求（1）图纸要求课程设计图纸绘制要符合现行的制图和空调工程设计相关标准和规范，达到工艺图要求；图纸量一般不少于2张，出图图幅大小根据具体要求确定；课程设计图纸采用CAD制图或手工绘图。

空调用制冷技术课程设计说明书（理工类）目录目录 (1)第一章绪论 (3)1.1 设计题目：立方手表厂装配大楼空调系统冷冻站 (3)1.2 原始资料 (3)第二章制冷工况的确定 (4)2.1确定制冷剂种类及冷凝器、蒸发器的类型 (4)2.2 确定系统运行中各参数t k、t o、t l、t ch和冷却水温 (4)2.3制冷剂运行工况的绘制 (5)第三章压缩机及电动机的选择 (7)3.1系统压焓图 (7)3.2选择压缩机 (7)3.3 校核电动机 (9)第四章冷凝器的选择及计算................................................. 错误！未定义书签。

4.1冷凝器的热负荷 ................................................................ 错误！未定义书签。

4.2确定传热系数 .................................................................... 错误！未定义书签。

4.3 对数平均温差 ................................................................... 错误！未定义书签。

4.4冷凝器的传热面积 (12)4.5冷却水流量 (13)4.6冷凝器阻力计算 (13)第五章选择蒸发器 (14)5.1确定传热系数 (14)5.2计算蒸发器平均传热温差 (15)5.3 计算蒸发器的传热面积 (15)5.4 选择蒸发器 (16)5.5载冷剂流量计算 (16)第六章其他辅助设备的选择 (16)6.1 贮液器 (16)6.2 油离分离器 (18)6.3 集油器 (18)6.4 空气分离器 (18)6.5 过滤器 (19)6.6 冷却塔 (19)6.7 冷却水泵 (21)6.8 紧急泄氨器 (22)6.9 氨液分离器 (22)6.10氨泵选型 (22)第七章布置制冷机房7.1 制冷设备的布置原则 (23)7.2 确定制冷剂管路及管径 (24)7.3 提出安全保护方案 (24)第八章机房布置及管路管道的确定 (25)8.1 制冷机房的设备布置 (25)8.2 确定制冷剂管路的管径 (26)符号表 (30)参考文献 (32)第一章绪论1.1 设计题目：老历史手表厂装配大楼空调系统冷冻站1.2 原始资料1. 厂址：沈阳2. 空调负荷总计：420kw3. 要求供应的载冷温度：冷冻水供回水温度8 / 12℃4. 冷却剂条件：循环水（补充自来水），开式系统5. 要求载冷剂系统：闭式系统6. 冷冻站平面图：108㎡，层高6m第二章 制冷工况的确定2.1确定制冷剂种类及冷凝器、蒸发器的类型本设计采用氨制冷剂，冷凝器采用水冷式冷凝器中的立式壳管式冷凝器。

空调用制冷技术课程设计课程名称：空调用制冷技术课程简介：本课程旨在介绍空调用制冷技术的基本原理、工作过程以及应用。

学生将通过理论学习和实践操作，掌握空调用制冷技术的理论知识和实际操作技能，为将来从事相关行业或领域的工作做好准备。

课程目标：1. 理解空调用制冷技术的基本原理和工作过程；2. 掌握空调用制冷系统的组成部分和各种制冷设备的工作原理；3. 学习空调用制冷系统的设计、安装、维护和故障排除方法；4. 培养实践操作能力，能够进行空调用制冷系统的实验操作和调试。

课程大纲：第一单元：制冷基础知识- 制冷循环过程与热力学基础- 制冷剂的选择和性质- 制冷设备的分类与选择第二单元：空调系统的基本组成与工作原理- 空调系统的分类与应用领域- 制冷机组、风机盘管和空气处理机组的工作原理- 蒸发器、冷凝器和节能装置的原理第三单元：空调系统的设计与安装- 空调系统的设计要点与计算方法- 空调系统的安装与调试技术- 空调系统的质量检测与验收方法第四单元：空调系统的维护与故障排除- 空调系统的维护与保养方法- 空调系统的常见故障和排除方法- 空调系统的判断与故障分析技巧第五单元：实践操作与实验设计- 空调系统的实验操作与调试方法- 空调系统的故障排除与维修实践- 空调系统的设计与组装实践教学方法：1. 理论讲授：通过课堂讲解，介绍空调用制冷技术的基本原理和工作过程。

2. 实验操作：设置实验室实践操作环节，学生将学习空调用制冷系统的实验操作和调试。

3. 实践项目：安排实践项目，学生参与空调系统的设计、组装和调试。

4. 讨论与案例分析：组织学生进行小组讨论和案例分析，加深对知识的理解和应用能力。

评估方式：1. 学生平时表现：出勤率、课堂参与度等。

2. 实验报告：对实验操作过程和结果的撰写。

3. 期末考试：对课程内容的综合考核。

4. 实践项目评估：对学生在实践项目中的表现和成果评估。

建筑环境与设备工程专业空调用制冷工程课程设计任务书题目名称：编写教师：专业：班级：设计日期：建筑环境与设备工程教研室一、设计题目1.某手表厂装配大楼空调冷源设计2.某药厂低温空调系统冷源设计二、原始资料1.厂址：根据学生原籍所在地选定。

2.空调负荷总计：a)1500KWb)2500KWc)3500KW3.要求供应的载冷剂温度：a)冷冻水供水温度5℃；b)冷冻水供水温度8℃；c)冷冻水供水温度7℃；4.制冷剂种类：a)R22 b)R123 c)R134a5.冷却介质：采用循环水（补充自来水）6.冷冻站平面图（见附图另发，层高6米）三、设计任务1． 确定制冷剂种类及冷凝器、蒸发器的类型。

2． 确定系统运行中各参数：h s c r k t t t t ..0;;;等。

3． 选择冷水机组。

4． 校核电机功率及各设备。

5． 选择其它辅助设备（冷却水塔及水泵等）。

6．布置制冷机房确定水管路系统（冷冻水及冷却水）。

四、设计步骤及建议进度1．确定制冷系统的类型，选取制冷压缩机的种类。

（0.5天）2．进行制冷理论循环的热力计算，选取或校核制冷设备。

(0.5天)3．选取其它辅助设备。

(0.5天)4．布置制冷机房确定水系统。

(1天)5．绘制施工图。

(2天)6．整理说明书。

(0.5天)五、成果要求1．说明书应包括全部计算内容、方案论证或说明。

16开纸15—20页左右，统一封面。

2．图纸应包括制冷机房平、剖面图（2号图），制冷机房系统图（2号图），水系统原理图（2号图）。

建筑环境与设备工程专业空调用制冷工程课程设计指导书题目名称：编写教师：专业：班级：设计日期：建筑环境与设备工程教研室一、冷负荷的确定通常制冷站房负荷包括生产工艺用和空调用两种。

当生产工艺用或空调用单独存在时，冷负荷一般作为原始资料提供。

当没有提供时，可根据需要提供的冷量的建筑物面积指标估算冷负荷或依据生产工艺用冷量估算冷负荷的大小。

如果既有生产工艺用又有空调用时，应计算出冷冻站设计的最大计算冷负荷、平均小时冷负荷。

空调用制冷技术课程设计目录前言 (1)1 设计目的 (2)2 设计任务 (2)3 设计原始资料 (2)4 冷水机组的选择 (3)4.1 负荷计算 (3)4.2 机组的选择 (3)5方案设计 (4)6水力计算 (4)7设备选择 (6)7.1冷却塔的选择 (6)7.2 分水器和集水器的选择 (6)7.3水泵的选择 (7)7.3.1冷冻水泵选型 (8)7.3.2冷却水泵选型 (9)8 小结 (11)参考文献 (13)前言制冷课程设计是建筑环境与能源应用工程专业大学本科教育的一个重要教学环节，是全面检验和巩固课程学习效果的一个有效方式。

通过本次课程设计，可以使学生进一步加深对所学课程的理解和巩固；可以综合所学的制冷与空调的相关知识，解决实际问题；可以使学生的得到工程实践的实际训练，提高其应用能力和动手能力。

1 设计目的课程设计是《空气调节用制冷技术》教学中一个重要的实践环节，综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，进一步巩固和提高理论知识。

通过课程设计，了解工程设计的容、方法及步骤，培养确定空调冷冻站的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。

2 设计任务（一）负荷计算（二）机组选择（三）方案设计（四）水力计算1、冷冻水循环系统水力计算2、冷却水循环系统水力计算（五）设备选择1、冷却塔的选择2、分水器及集水器的选择3、水泵的选择（六）机房布置1、设备与管道布置平面图2、机房系统图3 设计原始资料（一）建筑物概况：层高4.6米, 层数6层，总空调建筑面积：为15990m2。

（二）参数条件：空调冷冻水参数：供水7℃，回水12℃；冷却水参数：进水32℃，出水37℃。

（三）空调负荷指标：q=120~180 W/m2。

（四）土建资料：机房建筑平面图（见附图），选择其中部分作为制冷机房（以满足用途为原则，不要占用过大面积）。

4 冷水机组的选择4.1 负荷计算空调负荷指标取q=150W/m2，所以空调负荷为：Q=q×A=15990×150=2398.5kW。

目录第一部分设计原始资料建筑地点建筑概况室外气象参数空调夏季负荷第二部分确定冷水机组的型号、台数总冷负荷的确定确定冷水机组的型号和台数第三部分冷却水系统设计冷却塔型号、台数的确定冷却塔补水量的计算冷却水系统各管段管径确定冷却水泵型号、台数的确定水处理设备的确定第四部分冷冻水系统设计集水器、分水器管径、管长的确定冷冻水系统各管段管径确定冷冻水泵型号、台数的确定膨胀水箱选型水处理设备的确定第五部分制冷机房布置第六部分设备明细表第七部分参考文献附录冷却水系统管径及流速计算表（附表1）冷却水系统最不利环路沿程阻力计算表（附表2）冷却水系统最不利环路局部阻力计算表（附表3）冷冻水系统管径及流速计算表（附表4）冷却水系统计算草图（附图1）冷冻水系统计算草图（附图2）制冷机房平面图（附图3）制冷机房剖面图（附图4）第一部分设计原始资料1.1 建筑地点南京1.2 建筑概况本工程建筑面积为35000m2，由地下一层（底下停车场，设备用房等），地面二十七层（办公，会议，餐厅，动功能厅等）组成。

1.3 室外气象参数地理位置：北纬32°00′，东经118°48′夏季空调室外计算干球温度：35.0℃夏季空调室外计算湿球温度：28.3℃夏季通风室外计算干球温度：32.0℃冬季空调室外计算干球温度：-6.0℃冬季空调室外计算相对湿度：73%冬季通风室外设计干球温度：2.0℃夏季室外风向及风速：SE2.5m/s冬季室外风向及风速：NE2.6m/s1.4 空调夏季负荷本建筑空调计算冷负荷为：3663kW根据负荷要求选用冷水机组作为空调冷热源冷水供回水温度：夏季t g=7℃，t h=12℃，第二部分确定冷水机组的型号、台数2.1 总冷负荷的确定总冷负荷应包括用户实际所需制冷量以及制冷系统本身和供冷系统的冷损失。

冷损失以附加值计算，对于间接供冷系统一般附加7%~15%，这里取12% 计算冷负荷：Q L =3663kW总冷负荷：Q= Q L×（1+12%）=4103kW2.2 确定冷水机组的型号和台数单台制冷量Q d=4103/3kW=1368 kW综合考虑各冷水机组性能，由于螺杆式冷水机组适用于大、中型空调制冷系统，且其单机制冷量较大、运行可靠、能量调节方便，本系统采用螺杆式冷水机组。

. . 安徽建筑工业学院设计说明书空调用制冷技术设计计算书专业班级学号姓名课题空调用制冷技术指导教师2012年6月12日目录一设计题目与原始条件 (3)二方案设计 (3)三负荷计算 (3)四冷水机组选择 (4)五水力计算 (6)1 冷冻水循环系统水力计算 (7)2 冷却水循环系统水力计算 (7)六设备选择 (8)1 冷冻水和冷却水水泵的选择 (8)2 软化水箱及补水泵的选择 (9)3 分水器及集水器的选择 (11)4 过滤器的选择 (12)5 冷却塔的选择及电子水处理仪的选择 (12)6 定压罐的选择 (13)七制冷机房的工艺布置 (14)八设计总结 (15)九参考文献 (16)一设计题目与原始条件；某空调系统制冷站工艺设计1、工程概况本工程为市某建筑体集中空调工程，建筑单体共15层，建筑面积约30000m2，主要功能及使用面积为：商场10000 m2，办公7500 m2，会议中心1000 m2，客房为2500 m2，多功能厅500 m2。

二方案设计；该机房制冷系统为四管制系统，即冷却水供/回水管、冷冻水供/回水管系统。

经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送往房间的各个区域，经过空调机组后的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组，通过冷水机组中的蒸发器与制冷剂换热实现降温过程。

从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后降温后再返回冷水机组冷却制冷剂，如此循环往复。

考虑到系统的稳定安全高效地运行，系统中配备补水系统，软化水系统，电子水处理系统等附属系统。

三负荷计算；1.面积热指标（查民用建筑空调设计）商场：q=230(w/2m); 办公：q=120(w/m2); 会议中心：q=180 (w/m2); 客房：q=80(w/m2); 多功能厅：q=200(w/m2)2.根据面积热指标计算冷负荷商场：Q=10000*200=2300(Kw);办公:Q=100*7500=900(Kw);会议中心:Q=180*1000=180(Kw);客房: Q=2500*100=200(Kw);多功能厅：Q=500*200=100(Kw)考虑到同时工作系数取0.8，则：总负荷：Q=(2300+900+180+200+100)*0.8=2944(Kw)四冷水机组选择；及部分负荷要求。

空调用制冷技术课程设计一、前言空调作为日常生活中必不可少的电器设备，其制冷技术是其可靠性和能效的关键。

因此，空调用制冷技术的课程设计是空调制冷原理的重要学习内容。

本次课程设计旨在让同学们通过自主设计和调试，掌握空调制冷原理以及制冷系统的设计和调试方法。

二、设计内容2.1 设计目的本次课程设计的主要目的为让同学们掌握空调制冷的基本原理和相关知识，同时通过自主设计和调试，加深对制冷系统的理解，提高动手实践能力。

2.2 设计内容本次课程设计需要同学们自己设计一个空调制冷系统，包括以下内容：1.选择合适的压缩机、冷凝器、蒸发器等制冷设备。

2.根据制冷设备和冷媒的特性，选择合适的制冷剂。

3.设计制冷回路，包括连接方式、管道布局、管道直径等。

4.设计控制系统，包括温度传感器、电磁阀、电器控制元件等。

5.调试整个制冷系统，测试其运行情况并记录数据。

2.3 设计要求1.系统制冷效果良好，制冷效率高，能够达到所设计的制冷负荷。

2.制冷系统运行平稳，具有较好的稳定性和可靠性。

3.制冷系统设计合理，连接紧凑，美观大方。

4.能够准确记录和分析制冷系统的运行数据。

三、设计流程3.1 设计流程图下面是空调用制冷技术课程设计的设计流程图：graph TBA[选择制冷设备和制冷剂] --> B[设计制冷回路]B --> C[设计控制系统]C --> D[调试制冷系统]3.2 设计步骤1. 选择制冷设备和制冷剂根据空调制冷系统的制冷负荷和环境条件，选择合适的压缩机、冷凝器、蒸发器等制冷设备。

同时根据制冷设备和冷媒的特性，选择合适的制冷剂。

2. 设计制冷回路设计制冷回路时需要考虑制冷设备的连接方式、管道布局、管道直径等因素，确保制冷回路的通畅和流量充足。

3. 设计控制系统根据制冷系统的要求，设计温度传感器、电磁阀、电器控制元件等控制系统。

确保控制系统稳定、可靠、灵敏，能够准确控制制冷系统的运行。

4. 调试制冷系统完成整个制冷系统的设计和组装后，对制冷系统进行调试，测试其运行情况，并记录相关数据。

空调用制冷技术课程设计说明书一、制冷机组的参数与系统的选择1 初参数（1）、冷冻水供水与回水温度为：7℃/12℃，空调制冷量定为Q=100KW。

（2）、制冷剂为：氟利昂（R22）。

（3）、冷却水进出口温度为：27.1/36.1。

（4）、大连市空调设计干球温度为28.4℃，湿球温度为25℃。

2 确定制冷剂种类和系统形式本制冷系统为100KW的氟利昂空调系统，选用活塞式压缩机来满足制冷量要求。

冷却水系统选用冷却塔使用循环水，冷凝器使用水冷式冷凝器，蒸发器卧式壳管式蒸发器。

二制冷工况及压焓图表示确定制冷系统的设计工况主要指确定蒸发温度、冷凝温度、压缩机吸气温度和过冷温度等工作参数。

确定冷凝温度时，冷凝器冷却水进、出水温度应根据冷却水的使用情况来确定。

1冷凝温度（t k）的确定系统以水为冷却介质，冷凝温度t k比冷凝器内冷却水出口温度高3~5℃，取t k=36.1+3.9=40℃2蒸发温度（t0）的确定以水为载冷剂，蒸发温度t0比冷冻水出口温度低2~5℃，取t0=7-4=3℃3 再冷温度 （t s.c ）再冷度△t s.c 取3℃，则 t s.c = t k -△t s.c =40-3=37℃4 过热温度 （t s.h ）过热度△t s.h 取5℃ ，则 t s.h = t 0+△t s.h =3+5=8℃根据绘制的p-h 图查表求得各状态参数：压力：P k =1.53MPa P 0=0.55MPa比容：v 1= 0.043m 3/kg v 2=0.016 m 3/kg焓值：h 1’=406 kJ/kg, h 1= 410kJ/kg ，h 2= 436 kJ/kg ，h 3= h 4=242kJ/kg三 理论热力计算1单位质量制冷量q 0：q 0=h 1- h 4=410-242=168kJ/kg2单位冷凝负荷k q ：194kJ/kg 242-436h -h 32k ===q3单位容积制冷量v q ：m3 /98.9063043.081610kJ v q q v ===4冷负荷Q 0：Q 0=ϕQ=1.1⨯100=110kw5制冷剂的质量流量：s kg q M r /56.0816110Q 00===6制冷剂的体积流量r V ：s m v M V r r /802.0043.056.031=⨯==7冷凝器的热负荷k Φ：=Φk r M k q =0.65 ⨯194=126.1kw8压缩机理论耗功率P th ：P th =Mr (h 2- h 1)=0.65⨯（436-410）=16.9kw9理论制冷系数：5.69.61110P th 0===φεth四 压缩机计算和型号、台数、电动机的选择1 压缩机形式的选择与计算根据已知参数，预活塞式压缩机。

空调制冷课程设计说明书课程设计说明书-空调制冷一．课程信息课程名称：空调制冷课程类型：专业必修课学分：3学分组织单位：X学院机械工程系前置课程：热工学、流体力学适用专业：机械工程、能源与动力工程、建筑环境与能源应用工程等相关专业二．课程目标本课程旨在使学生了解空调制冷系统的基本原理和工作原理，掌握空调制冷系统的设计、安装、调试和维护方法，培养学生的实际操作能力和解决问题的能力。

三．教学内容1. 空调制冷系统概述- 空调技术发展概述- 空调制冷系统的组成与分类2. 空调制冷循环分析- 空调制冷循环的工作原理- 空调制冷循环的性能参数3. 空调制冷系统设计- 空调制冷负荷计算- 空调制冷系统的选型与设计- 空调系统风管布局设计4. 空调制冷设备选择与安装- 空调制冷设备的选择与分析- 空调制冷设备的安装要点5. 空调系统调试与运行- 空调系统的调试方法与步骤- 空调系统的运行与维护6. 空调系统故障分析与排除- 空调系统常见故障分析与处理方法- 空调系统的维修与维护技巧四．教学方法该课程采用理论与实践相结合的教学方法。

教师将通过理论讲解、案例分析、实践操作、小组讨论等多种教学方式进行教学。

五．评价方式课程评价将根据学生的课堂表现、课程设计报告、实践操作成绩、期末考试等综合考核。

具体评价方式将在开课时由教师进行说明。

六．参考教材1. 《空调制冷技术与设备》高华著，机械工业出版社2. 《空调与制冷技术基础》段伟著，化学工业出版社3. 《空调制冷系统设计与运行》张明著，机械工业出版社七．实验设备及场地要求该课程实验以实验室为主，需要有完备的空调制冷设备、测量仪器以及实验台等设备。

实验室应具备良好的空气流通条件，以保证实验过程的安全与顺利进行。

八．课程进度安排根据教学计划，本课程将在一个学期内进行，每周2学时。

具体的课程进度安排将在开课时由教师进行说明。

以上为空调制冷课程设计说明书的基本内容，供参考。

具体的课程设计可以根据教学需要和实际情况进行调整和完善。

《空调用制冷技术》课程设计任务书第一部分设计任务书一、设计题目：某地空调用制冷机房二、设计原始资料1.参数条件：某制冷机房空调冷负荷1.3MW。

空调冷冻水参数：供水7℃，回水12℃。

冷却方式可按水冷或风冷考虑。

2.土建资料：机房建筑平面图（附后）三、设计内容（一）制冷压缩机型号与数量的选择1.确定机房总制冷量。

2.确定制冷剂种类。

3.确定制冷系统设计工况（蒸发温度t0、冷凝温度t k、压缩机排气温度t rp、冷却剂进口温度t1），要根据空调系统对冷冻水的要求及当地冷却剂的条件。

4.将设计工况制冷循环表示在lgp—h图上。

5.将设计工况制冷量换算成标准工况（或空调工况）相应制冷量，选择确定制冷压缩机的类型、型号、台数，并校核压缩机配套电机的功率。

（二）冷凝器的选择计算1.确定冷凝器的热负荷。

2.确定冷凝器的型式。

3.计算冷凝器所需换热面积，选择冷凝器台数。

4.计算冷却剂用量，并确定冷却剂供应方式及冷却剂所需动力设备。

（三）蒸发器的选择计算1.确定蒸发器的型式。

2.计算蒸发器的换热面积，选定蒸发器台数。

3.计算冷冻水循环流量。

4.确定冷冻水供水方案，估算选择冷冻水泵型号、台数。

（空调系统供回水压力可按0.06—0.08MPa预留）（四）膨胀阀的选择计算1.确定膨胀阀型式。

2.计算确定膨胀阀的规格。

（五）其他辅助设备的选择按设计工艺要求对除杂质、贮存、干燥、分油、安全等诸方面辅助设备合理选择确定。

（六）机房布置1.把所选择的各设备及管道合理地布置在机房平面图上。

2.按安全规定布置事故通风设施。

3.绘制工艺流程图、主剖面图。

四、设计要求1.设计计算说明书：说明书的编写应保证设备计算分析的条件充分性、过程的层次分明性及结果的数据准确性。

所采用的主要公式应给出出处。

对所选用设备、确定的方案给出简要的技术经济分析。

说明书按顺序组成为：封面、目录、前言（中英文对照更佳）、正文、参考资料。

2.图纸：规格按国家规定标准，长度可根据需要加长。

目录目录 (1)设计任务书 (2)设计说明书 (3)一、制冷机组的类型及条件 (3)二、热力计算 (6)三、制冷压缩机型号及台数的确定 (7)四、冷凝器的选择计算 (8)五、蒸发器的选择计算 (12)六、冷却水系统的选择 (14)七、冷冻水系统的选择 (14)八、管径的确定 (14)九、其它辅助设备的选择计算 (15)十、制冷机组与管道的保温 (17)十一、设备清单 (18)十二、参考文献 (18)空调用制冷技术课程设计任务书一、课程设计题目：本市某空调用制冷机房二、原始数据1．制冷系统采用空冷式直接制冷，空调制冷量定为100KW。

2．制冷剂为：氨(R717)。

3．冷却水进出口温度为：28℃/31℃。

4．市空调设计干球温度为28.4℃，湿球温度为25℃。

三、设计容1．确定设计方案根据制冷剂为：氨(R717)确定制冷系统型式。

2．根据冷冻水、冷却水的要求和条件，确定制冷工况并用压焓图来表示。

3．确定压缩机型号、台数、校核制冷量等参数。

4．根据蒸发温度、冷凝温度选择蒸发器（卧式壳管）冷凝器（水冷或空冷），并做其中一个设备（蒸发器或冷凝器）的传热计算。

5．确定辅助设备并选型6．编写课程设计说明书。

空调用制冷技术课程设计说明书一、制冷机组的类型及条件1、初参数1）、制冷系统主要提供空调用冷冻水，供水与回水温度为：7℃/12℃，空调制冷量定为100KW 。

2）、制冷剂为：氨(R717)。

3）、冷却水进出口温度为：28℃/31℃。

4）、市空调设计干球温度为28.4℃，湿球温度为25℃。

2、确定制冷剂种类和系统形式根据设计的要求，本制冷系统为100KW 的氨制冷系统，一般用于小型冷库，该制冷机房应设单独机房且远离被制冷建筑物。

因为制冷总负荷为100KW,所以可选双螺杆制冷压缩机来满足制冷量要求（空气调节用制冷技术第四版中国建筑工业P48）。

冷却水系统选用冷却塔使用循环水，冷凝器使用立式壳管式冷凝器，蒸发器使用强制循环对流直接蒸发式空气冷却器（即末端制冷设备）。

空调用制冷技术课程设计指导书一、课程设计目的课程设计是《空调用制冷技术》课程的重要教学环节之一，通过课程设计了解空调用制冷站工艺设计的内容、程序和基本原则，学习设计计算方法和步骤，提高运算和制图能力，增强对制冷站中所应用的冷水机组、水泵、冷却塔等设备的认知，巩固所学理论知识。

并学习运用这些知识解决工程问题。

二、设计内容和要求1.制冷站总负荷计算制冷站总负荷应包括用户实际所需制冷量以及制冷系统本身和供冷系统的冷损2。

制冷机组类型及台数的选择根据装机容量、运行工况、节能环保、以及负荷变化情况和运行调节要求等因素确定。

一般选择同型号2—3台的机组.3.水系统设计(1）确定冷冻水和冷却水系统形式，进行水管路设计，计算并确定管径，拟定系统草图(2）选择冷冻水泵的规格和台数(3）冷却水泵和冷却塔的规格和台数（4）使用分、集水器时,决定分、集水器直径。

（5)选择主要阀门4。

制冷机房设备工艺布置机房内的设备布置应保证操作维修的方便,同时尽可能是设备布置紧凑以节省建筑面积（1)制冷机组设备布置。

（2）冷冻水泵、冷却水泵和冷却塔布置（3）主要汽水管道布置。

(4）绘制布置简图。

5。

制冷机控制安全保护6。

采用溴化锂制冷机时能源供应系统设计7.编写设计说明书说明书按设计程序编写，包括方案确定、设计计算、设备选择和设计简图等全部内容；计算部分可用表格形式.（1)设计成果:包括课程设计说明书、计算书、图纸（2）课程设计说明书的要求:①课程设计说明书的内容一般包括冷水机组选型计算及方案比较；主要设备选型；包括冷冻水泵、冷却水泵、冷却塔等设备型号及台数的选型计算；制冷站内水力计算；等几个部分。

②课程设计说明书文字要通顺、层次清楚、工艺方案选择合理、选定的参数要有依据、计算正确、各种符号应注有文字说明、必要时列出计算数据表格；8。

图纸要求（1）图纸要求课程设计图纸绘制要符合现行的制图和空调工程设计相关标准和规范，达到工艺图要求；图纸量一般不少于2张，出图图幅大小根据具体要求确定；课程设计图纸采用CAD制图或手工绘图。
