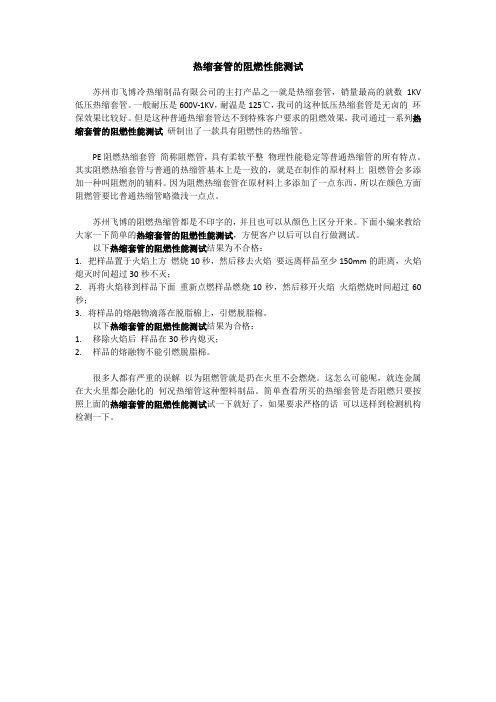

热缩套管的阻燃性能测试
苏州市飞博冷热缩制品有限公司的主打产品之一就是热缩套管，销量最高的就数1KV 低压热缩套管。
一般耐压是600V-1KV，耐温是125℃，我司的这种低压热缩套管是无卤的环保效果比较好。
但是这种普通热缩套管达不到特殊客户要求的阻燃效果，我司通过一系列热缩套管的阻燃性能测试研制出了一款具有阻燃性的热缩管。
PE阻燃热缩套管简称阻燃管，具有柔软平整物理性能稳定等普通热缩管的所有特点。
其实阻燃热缩套管与普通的热缩管基本上是一致的，就是在制作的原材料上阻燃管会多添加一种叫阻燃剂的辅料。
因为阻燃热缩套管在原材料上多添加了一点东西，所以在颜色方面阻燃管要比普通热缩管略微浅一点点。
苏州飞博的阻燃热缩管都是不印字的，并且也可以从颜色上区分开来。
下面小编来教给大家一下简单的热缩套管的阻燃性能测试，方便客户以后可以自行做测试。
以下热缩套管的阻燃性能测试结果为不合格：
1.把样品置于火焰上方燃烧10秒，然后移去火焰要远离样品至少150mm的距离，火焰熄灭时间超过30秒不灭；
2.再将火焰移到样品下面重新点燃样品燃烧10秒，然后移开火焰火焰燃烧时间超过60秒；
3.将样品的熔融物滴落在脱脂棉上，引燃脱脂棉。
以下热缩套管的阻燃性能测试结果为合格：
1.移除火焰后样品在30秒内熄灭；
2.样品的熔融物不能引燃脱脂棉。
很多人都有严重的误解以为阻燃管就是扔在火里不会燃烧。
这怎么可能呢，就连金属在大火里都会融化的何况热缩管这种塑料制品。
简单查看所买的热缩套管是否阻燃只要按照上面的热缩套管的阻燃性能测试试一下就好了，如果要求严格的话可以送样到检测机构检测一下。
热管的换热原理及其换热计算一热管简介热管是近几十年发展起来的一种具有高导热性能的传热元件，热管最早应用于航天领域，时至今日，已经从航天、航天器中的均温和控温扩展到了工业技术的各个领域，石油、化工、能源、动力、冶金、电子、机械及医疗等各个部门都逐渐应用了热管技术。
热管一般由管壳、起毛细管作用的通道、以及传递热能的工质构成，热管自身形成一个高真空封闭系统，沿轴向可将热管分为三段，即蒸发段、冷凝段和绝热段。
其结构如图所示：严deTn , adiabatic section^vaporationvapor flowouiwick structurecontainerliquid flow热管的工作原理是：外部热源的热量，通过蒸发段的管壁和浸满工质的吸液芯的导热使液体工质的温度上升；液体温度上升，液面蒸发，直至达到饱和蒸气压，此时热量以潜热的方式传给蒸气。
蒸发段的饱和蒸汽压随着液体温度上升而升高。
在压差的作用下，蒸气通过蒸气通道流向低压且温度也较低的冷凝段，并在冷凝段的气液界面上冷凝，放出潜热。
放出的热量从气液界面通过充满工质的吸液芯和管壁的导热，传给热管外冷源。
冷凝的液体通过吸液芯回流到蒸发段，完成一个循环。
如此往复，不断地将热量从蒸发段传至冷凝段。
绝热段的作用除了为流体提供通道外，还起着把蒸气段和冷凝段隔开的作用，并使管内工质不与外界进行热量传递。
在热管真空度达到要求的情况下，热管的传热能力主要取决于热管吸液芯的设计。
根据热管的不同应用场合，我公司设计有多种不同的热管吸液芯，包括：轴向槽道吸液芯、丝网吸液芯和烧结芯等。
基于热管技术的相变传热原理、热管结构的合理设计以及专业可靠的品质保证，多年实践证明，我公司生产的热管及热管组件正逐渐迈向越来越广阔的市场。
(1)产品展示（2）产品参数说明⑶产品性能测试图例长厘7懐跡的真空退火管杲大传祸功率測试700SOO4003W2001W 图1长度700mm勺真空退火管最大传热功率测试图2热管等温性测试曲线二热管技术的原理应用与发展热管传热利用了热传导原理与致冷介质的快速热传递性质，通过热管将发热物体的热量迅速传递到热源外。

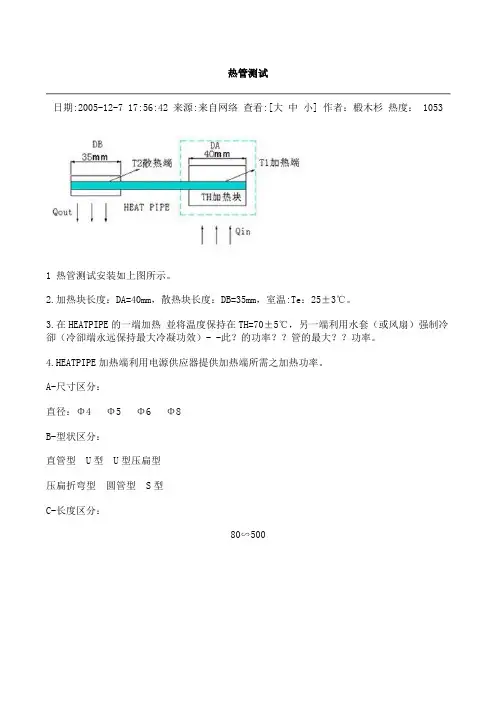

热管测试日期:2005-12-7 17:56:42 来源:来自网络查看:[大中小] 作者：椴木杉热度：10531 热管测试安装如上图所示。
2.加热块长度：DA=40mm，散热块长度：DB=35mm，室温:Te：25±3℃。
3.在HEATPIPE的一端加热並将温度保持在TH=70±5℃，另一端利用水套（或风扇）强制冷卻（冷卻端永远保持最大冷凝功效）- -此？的功率？？管的最大？？功率。
4.HEATPIPE加热端利用电源供应器提供加热端所需之加热功率。
A-尺寸区分：直径：Φ4 Φ5 Φ6 Φ8B-型状区分：直管型U型U型压扁型压扁折弯型圆管型S型C-长度区分：80∽500危害物质管理六大项：铅及其化合物（Lead and its Compounds）汞及其化合物（Mercury and its Compounds）六价铬化合物（Hexavalent-Chromium VI）镉及其化合物（Cadmium ang its Compounds）多溴联苯（PBB）多溴二苯醚（PBDE）热管通过完美的性能测试Complete heat pipe R&D and testing capability。
弯度和横面计算准确Precision bending and flatttening100%的抗老化和性能测试 100%aging and testing产品效率高 Hight production efficiency散热能力强 Hight heat transfer capability低热阻系数 Low thermal resistance热管的直径及大小和下图一致The dimensional attributes of this heat pipe shall conform to the following drawing.表一热管的尺寸Fig. 1 Heat Pipe Dimensions热管的表面应避免任何损坏,比如人为错误使用等。
热管的换热原理及其换热计算一热管简介热管是近几十年发展起来的一种具有高导热性能的传热元件，热管最早应用于航天领域，时至今日，已经从航天、航天器中的均温和控温扩展到了工业技术的各个领域，石油、化工、能源、动力、冶金、电子、机械及医疗等各个部门都逐渐应用了热管技术。
热管一般由管壳、起毛细管作用的通道、以及传递热能的工质构成，热管自身形成一个高真空封闭系统，沿轴向可将热管分为三段，即蒸发段、冷凝段和绝热段。
其结构如图所示：condensation adiabatic section evaporationvapor flowcontainerliquid flow热管的工作原理是：外部热源的热量，通过蒸发段的管壁和浸满工质的吸液芯的导热使液体工质的温度上升；液体温度上升，液面蒸发，直至达到饱和蒸气压，此时热量以潜热的方式传给蒸气。
蒸发段的饱和蒸汽压随着液体温度上升而升高。
在压差的作用下，蒸气通过蒸气通道流向低压且温度也较低的冷凝段，并在冷凝段的气液界面上冷凝，放出潜热。
放出的热量从气液界面通过充满工质的吸液芯和管壁的导热，传给热管外冷源。
冷凝的液体通过吸液芯回流到蒸发段，完成一个循环。
如此往复，不断地将热量从蒸发段传至冷凝段。
绝热段的作用除了为流体提供通道外，还起着把蒸气段和冷凝段隔开的作用，并使管内工质不与外界进行热量传递。
在热管真空度达到要求的情况下，热管的传热能力主要取决于热管吸液芯的设计。
根据热管的不同应用场合，我公司设计有多种不同的热管吸液芯，包括：轴向槽道吸液芯、丝网吸液芯和烧结芯等。
基于热管技术的相变传热原理、热管结构的合理设计以及专业可靠的品质保证，多年实践证明，我公司生产的热管及热管组件正逐渐迈向越来越广阔的市场。
(1)产品展示（2）产品参数说明(3)产品性能测试图例长厘700跡的真空退火管量大传储功率測试TOO6®SOO400S3002001W 图1长度700mm的真空退火管最大传热功率测试图2热管等温性测试曲线二热管技术的原理应用与发展热管传热利用了热传导原理与致冷介质的快速热传递性质，通过热管将发热物体的热量迅速传递到热源外。
热管的换热原理及其换热计算一热管简介热管是近几十年发展起来的一种具有高导热性能的传热元件，热管最早应用于航天领域，时至今日，已经从航天、航天器中的均温和控温扩展到了工业技术的各个领域，石油、化工、能源、动力、冶金、电子、机械及医疗等各个部门都逐渐应用了热管技术。
热管一般由管壳、起毛细管作用的通道、以及传递热能的工质构成，热管自身形成一个高真空封闭系统，沿轴向可将热管分为三段，即蒸发段、冷凝段和绝热段。
其结构如图所示：热管的工作原理是：外部热源的热量，通过蒸发段的管壁和浸满工质的吸液芯的导热使液体工质的温度上升；液体温度上升，液面蒸发，直至达到饱和蒸气压，此时热量以潜热的方式传给蒸气。
蒸发段的饱和蒸汽压随着液体温度上升而升高。
在压差的作用下，蒸气通过蒸气通道流向低压且温度也较低的冷凝段，并在冷凝段的气液界面上冷凝，放出潜热。
放出的热量从气液界面通过充满工质的吸液芯和管壁的导热，传给热管外冷源。
冷凝的液体通过吸液芯回流到蒸发段，完成一个循环。
如此往复，不断地将热量从蒸发段传至冷凝段。
绝热段的作用除了为流体提供通道外，还起着把蒸气段和冷凝段隔开的作用，并使管内工质不与外界进行热量传递。
在热管真空度达到要求的情况下，热管的传热能力主要取决于热管吸液芯的设计。
根据热管的不同应用场合，我公司设计有多种不同的热管吸液芯，包括：轴向槽道吸液芯、丝网吸液芯和烧结芯等。
基于热管技术的相变传热原理、热管结构的合理设计以及专业可靠的品质保证，多年实践证明，我公司生产的热管及热管组件正逐渐迈向越来越广阔的市场。
(1) 产品展示(2) 产品参数说明项目技术参数热管长度> 100mm主体材料铜管毛细结构槽沟/烧结芯/丝网管工作介质冷媒设计工作温度30~200℃设计使用倾角> 5°传热功率50~1000w (根据实际产品规格型号) 热阻系数< 0.08℃/W (参考值)传热功率测试原理测试总体要求1）加热功率有功率调节仪控制输入；2）热管保持与水平台面α角度(根据具体应用定)；3）管壁上监测点的温度变化在5min内小于0.5℃认为传热达到稳定状态，记录此时传热功率为最大传热功率。
