复合土钉墙施工方案

复合土钉墙支护技术

一、分项工程状况

依据地质勘察报告，本工程自然地坪平均标高为27.35m（不同的施工区域，地坪标高不同），场区地层以第四纪沉积的粘性土、粉土和砂土交互层为主，在局部沟、塘区域形成新近沉积层，厚度不超过5m；南指廊中部开挖深度为10.7m，核心区开挖深度为12.11m，两翼开挖深度为5m，总护坡面积约27200m2，因开挖深度较深，根据场区地质状况，决定采用土钉墙支护形式进行支护。

二、施工方法及创新点

自然地坪下1.2m，10o倾角。土钉层间距1.5m，二级钢筋Ф18，孔径130mm。放坡1:0.2。

往下每1.5m一道，共八道层号12345671.22.74.25.77.28.710.21012161210981Ф181Ф182Ф181Ф221Ф221Ф221Ф2210101010101010深度（m）长度（m）钢筋倾角（o）孔径水平间备注距1.51.51.51.51.51.51.5注：第三层土钉为预应力锚杆，锚杆长16m，其中非锚固段为4m，配2Ф18钢筋，设计拉力值为15t/根，811.181Ф22101301.5张拉锁定值为11t/根施工方法：1、

修坡

基坑开挖作业用挖土机。对挖掘后的边坡需用人工进行修整，确保边坡的立面角和壁面的平整度。当遇有上层滞水影响时，要在坡面上每隔1m插放一个泄水孔，疏导滞水对坡面的破坏作用。

（mm）130130130130130130130 2、编扎钢筋网

先喷射一层混凝土，然后再按正常顺序编扎钢筋网。上下层的竖向钢筋搭接，长度大于一个网格，以保证钢筋网的整体性。3、

成孔

本工程主要采用人工洛阳铲成孔，深度12.11m土钉墙成孔直径为130mm，水平夹角10o。由于场区地下水位较高，含砂量大，人工成孔较困难土层时，打管成孔，以确保土钉孔的成孔质量。在成孔过程中，需将孔中的残土清除，确保有效孔深，才能保证下道注浆工艺的质量。4、

土钉制作与安放

复合式土钉墙适用范围

适用范围

（1）开挖深度不超过15m的各种基坑。

（2）淤泥质土、人工填土、砂性土、粉土、黏性土等土层。

（3）多个工程领域的基坑及边坡工程。

已应用的典型工程

北京奥运媒体村、深圳的长城盛世家园二期（深14.2～21.7m）、赛格群星广场基坑（深13m）、捷美中心（深16.0m）、广州地铁新港站（深9～14.1m）、上海西门广场、华敏世纪广场等一批深8～10m处于厚层软土中的基坑等。

以下是详细说明：

一、土钉墙的工作机理及适用范围

工作机理：土钉墙由原位土体、设置在土中的土钉和喷射混凝土面层组成。通过土钉、墙面与原状土体的共同作用，形成以主动制约机制为基础的复合体，具有明显提高边坡土体的结构强度和抗变形能力，减小土体侧向变形，增强整体稳定性的特点。因此其支护效果主要由土钉的长度、设置密度、土钉的抗拉抗弯和抗剪强度、土钉与土体的粘结强度、面墙刚度、土钉与面墙结合程度、原状土体性状、坡顶荷载、开挖深度等因素综合决定。

适用范围：土钉墙适用于地下水位以上或经人工降水后的人工填土、粘性土和弱胶结砂土的基坑支护或边坡加固。土钉墙宜用于深度不大于18

m的基坑支护或边坡加固,当土钉墙与有限放坡、预应力锚杆联合使用

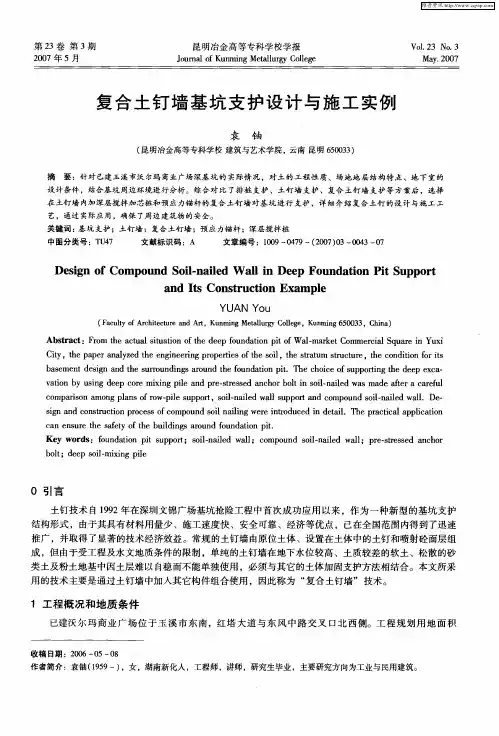

第２３卷第３期　２００７年５月　昆明冶金高等专科学校学报　Ｊｏｕｒｎａｌ　ｏｆ　Ｋｕｎｍｉｎｇ　Ｍｅｔａｌｌｕｒｇｙ　Ｃｏｌｌｅｇｅ　ＶｏＪ．２３　Ｎｏ．３　Ｍａｖ．２００７　

复合土钉墙基坑支护设计与施工实例　

袁铀　

（昆明冶金高等专科学校建筑与艺术学院，云南昆明６５００３３）　

摘要：针对已建玉溪市沃尔玛商业广场深基坑的实际情况，对土的工程性质、场地地层结构特点、地下室的　设计条件，结合基坑周边环境进行分析。综合对比了排桩支护、土钉墙支护、复合土钉墙支护等方案后，选择　在土钉墙内加深层搅拌加芯桩和预应力锚杆的复合土钉墙对基坑进行支护，详细介绍复合土钉的设计与施工工　艺，通过实际应用，确保了周边建筑物的安全。　关键词：基坑支护；土钉墙；复合土钉墙；预应力锚杆；深层搅拌桩　中图分类号：ＴＵ４７　文献标识码：Ａ　文章编号：１００９—０４７９一（２００７）０３—００４３—０７　

Ｄｅｓｉｇｎ　ｏｆ　Ｃｏｍｐｏｕｎｄ　Ｓｏｉｌ－ｎａｉｌｅｄ　Ｗａｌｌ　ｉｎ　Ｄｅｅｐ　Ｆｏｕｎｄａｔｉｏｎ　Ｐｉｔ　Ｓｕｐｐｏｒｔ　

ａｎｄ　Ｉｔｓ　Ｃｏｎｓｔｒｕｃｔｉｏｎ　Ｅｘａｍｐｌｅ　

ＹＵＡＮ　Ｙｏｕ　

（Ｆａｃｕｌｔｙ　ｏｆ　Ａｒｃｈｉｔｅｃｔｕｒｅ　ａｎｄ　Ａｒｔ，Ｋｕｎｍｉｎｇ　Ｍｅｔａｌｌｕｒｇｙ　Ｃｏｌｌｅｇｅ，Ｋｕｎｍｉｎｇ　６５００３３，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｆｒｏｍ　ｔｈｅ　ａｃｔｕａｌ　ｓｉｔｕａｔｉｏｎ　ｏｆ　ｔｈｅ　ｄｅｅｐ　ｆｏｕｎｄａｔｉｏｎ　ｐｉｔ　ｏｆ　Ｗａ１．ｍａｒｋｅｔ　Ｃｏｍｍｅｒｃｉａｌ　Ｓｑｕａｒｅ　ｉｎ　Ｙｕｘｉ　Ｃｉｔｙ，ｔｈｅ　ｐａｐｅｒ　ａｎａｌｙｚｅｄ　ｔｈｅ　ｅｎｇｉｎｅｅｒｉｎｇ　ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　ｔｈｅ　ｓｏｉｌ，ｔｈｅ　ｓｔｒａｔｕｍ　ｓｔｒｕｃｔｕｒｅ，ｔｈｅ　ｃｏｎｄｉｔｉｏｎ　ｆｏｒ　ｉｔｓ　

ｂａｓｅｍｅｎｔ　ｄｅｓｉｇｎ　ａｎｄ　ｔｈｅ　ｓｕｒｒｏｕｎｄｉｎｇｓ　ａｒｏｕｎｄ　ｔｈｅ　ｆｏｕｎｄａｔｉｏｎ　ｐｉｔ．Ｔｈｅ　ｃｈｏｉｃｅ　ｏｆ　ｓｕｐｐｏｒｔｉｎｇ　ｔｈｅ　ｄｅｅｐ　ｅｘｃａ－　ｖａｔｉｏｎ　ｂｙ　ｕｓｉｎｇ　ｄｅｅｐ　ｃｏｒｅ　ｍｉｘｉｎｇ　ｐｉｌｅ　ａｎｄ　ｐｒｅ—－ｓｔｒｅｓｓｅｄ　ａｎｃｈｏｒ　ｂｏｌｔ　ｉｎ　ｓｏｉｌ－－ｎａｉｌｅｄ　ｗａｓ　ｍａｄｅ　ａｆｔｅｒ　ａ　ｃａｒｅｆｕｌ　

深基坑支护专项施工方案

一、工程概况

本工程由武汉海天实业集团有限公司投资兴建，中冶南方工程技术有限公司设计，位于武汉市沌口经济开发区4号地。该工程南面紧临珠山湖大道，北临海天幸福小城一期住宅小区，东临海天路.

本工程为地上18层,地下1层，地上一层为小型商铺，二层及以上为住宅。地下室为平战结合人防地下室，平时主要用作车库。总建筑面积为33693。80m2，其中商业2751 m2，住宅30942。8m2，建筑首层面积2524.7 m2 ,人防面积2585.5 m2，建筑总高度为55.7m.建筑层高： 地下一层为3.6m。主体结构1层层高为4.4 m，主体结构2层至18层层高为3。0m。楼内设楼梯3部，电梯6部,其中客梯兼消防楼梯3部。

本工程结构类型为框架剪力墙体系，基础类型为人工挖孔桩基础；屋面采用有组织内排水，±0。000相当于绝对标高27.900m。框架剪力墙抗震等级：框架为四级，抗震墙为三级。建筑结构安全等级二级,抗震设防类别为丙类建筑,抗震设防烈度为六度.建筑结构的类别为1类,结构设计使用年限为50年。防火设计的建筑分类为二类高层，其耐火等级地下为一级，地上为二级。屋面防水等级为Ⅱ级,防水层耐用年限15年，地下室防水等级为2级,地下室人防等级六级。本工程建筑场地类别为Ⅱ类场地，场地土类型为中软场地土，地基基础设计等级为甲级.

二、基坑支护方案

本工程人防地下室基坑开挖深度大部标高为—4.0m,基坑开挖采用机械与人工相结合的方式进行开挖,基坑支护采用土钉墙护壁方式，并分两个阶梯进行土钉墙护壁处理。依据现场地下水情况，并参照周围环境情况，按照放坡坡度施工要求进行两级阶梯土钉墙护壁施工,两级阶梯放坡开挖宽度以及施工要综合考虑坡度、周围环境情况以及两级阶梯宽度根据设计要求进行护壁施工。

1、土层自然放坡施工

依据现场地下水情况,并参照周围环境情况，按照放坡坡度施工要求进行施工。放坡开挖宽度要综合考虑坡度、周围环境情况以及后面土钉墙施工要求进行施工.
