复合土钉墙的施工方案

XX新城三期号房及车库

基坑围护工程

施工方案

二〇〇七年五月二十六日

目 录

一、 编制说明

施工方案 .1. 二、 工程概况

三、 场地工程地质条件

四、 围护方案简价

五、 施工组织及质量保证体系

六、 进度计划

七、 施工准备

八、 施工机械和人员配置

九、 井点降水

十、 土方开挖

十一、 土钉墙施工

十二、 工期保证措施

十三、 确保安全生产的措施

十四、 确保文明施工的措施

十五、 应急预安及处置措施

十六、 施工监测

十七、 地下室施工建议

十八、 工程资料整理

一、 编制说明

XX新城三期号房及车库基坑围护工程施工方案，是用以指导本工程基坑围护施工全过程中的各项生产活动技术、经济的综合性文件。

本施工方案严格按照施工（方案）组织设计编制原则，并以以下所列文件为编制依据：

1、上海XX有限公司设计的“XX新城三期地下车库基坑围护设计方案”。

2、中国XX设计研究院出具的“XX新城三期岩土工程勘察地质资料”。

3、与本工程有关的说明性文件及会议内容。

4、本施工方案是本工程在施工过程中应严格遵循的技术性文件。编制过程中严格遵循了下列有关规范、规程、规定，以提高工程质量，确保安全施工：

《建筑地基基础工程施工质量验收规范》GB50202-2002

《地下工程防水技术规范》GB50108-2001

《建筑地基处理技术规范》JGJ79-2002

《基坑工程设计规程》DBJ08-61-97

施工方案 .2. 《钢筋焊接及验收规程》JGJ18-2003

《建筑施工安全检查标准》JGJ59-99

《建筑机械使用安全技术规程》JGJ33-2001

《中华人民共和国建筑法》

《上海市工程建设管理条例》

建设部《建筑安全生产监督管理规定》

上海市建委颁发的其他有关规定。

二、 工程概况

拟建XX新城三期号房及车库基坑围护工程，由上海XX有限公司投资筹建，工程场地位于上海市XX路。地下车库位于场地中部，基坑西侧为33#楼，地下室外墙距离33#楼约为18.2m；南侧是34~39#楼，地下室外墙距离号楼约2.5~8.2m；东侧地下室外墙距离红线约24.1m，红线外是公平绿地；北侧是28~32#楼，地下室外墙距离号楼约2.9~8.9m。

复合土钉墙基坑支护工程施工方案

在城市建设中，基坑支护工程是一个至关重要且常见的施工环节。复合土钉墙基坑支护工程是一种较为先进的支护方式，具有施工周期短、成本低、效果好等优点。本文将介绍复合土钉墙基坑支护工程的施工方案。

1. 工程概况

1.1 工程地点

本工程位于XX市XX区XX路XX号。

1.2 工程范围

本工程包括XX平方米的基坑支护范围。

2. 施工准备

2.1 设备准备

• 钻孔机

• 土钉安装机

• 混凝土喷射机

• 砂浆泵

• 输送泵

• 压平机

2.2 材料准备

• 混凝土

• 钢筋

• 土钉

• 支护板

• 承插钢筋

3. 施工步骤

3.1 基坑开挖

1. 根据设计要求，在基坑周围设置围挡，并进行标高测量。

2. 采用挖掘机对基坑进行逐层分段开挖，最大限度保持边坡稳定。 3.2 土钉钻孔

1. 根据设计要求，在边坡上设置土钉布置方案。

2. 使用钻孔机在边坡上进行土钉孔的钻孔作业，保证孔深和孔径符合要求。

3.3 土钉安装

1. 将预埋在孔内的土钉栓固定在孔内，使用土钉安装机完成土钉的安装工作。

2. 根据设计要求进行钢筋焊接，确保土钉与支护板的连接牢固。

3.4 支护构筑

1. 将支护板按设计要求固定在土钉上，形成支护墙面。

2. 使用混凝土喷射机对支护墙面进行喷浆加固，确保支护墙结构牢固。

3.5 结束工作

1. 进行现场清理，清除施工垃圾和材料残余物。

2. 进行最终验收，确保工程质量符合要求。

4. 安全保障

在施工过程中，要严格执行安全操作规程，加强施工现场的安全管理，确保施工人员和设备的安全。

5. 后续维护

完成施工后，要对支护工程进行定期检查和维护，确保支护结构的稳定和安全。

结语

复合土钉墙基坑支护工程施工方案的实施将有效保障基坑支护工程的质量和安全，提高工程施工效率，为城市建设提供可靠保障。

深基坑放坡复合土钉墙支护工程施工方案

一、工程概况

二、施工方案

1.方案设计：根据现场地质勘测和设计要求，采用岩土工程专业公司设计的放坡复合土钉墙支护方案。

2.确定施工序列：

(1)施工前准备：清理现场，确保施工区域内无杂物和障碍物。

(2)施工平台搭设：设立施工平台，保证施工区域的稳定和安全。

(3)地表标高测量：通过测量，确定地表标高，为后续工作提供参考。

(4)掘进基坑放坡：采用机械挖掘的方式进行基坑放坡，挖掘过程中及时清理倾倒物，保持基坑边坡的稳定性。

(5)土钉墙钻孔：在基坑边坡上预先设置土钉墙钻孔点，按照设计要求进行钻孔。

(6)土钉墙安装：将土钉嵌入钻孔中，采用双组元注浆法进行注浆固结，确保土钉的稳固性。

(7)复合土填筑：在土钉墙与基坑边坡之间填筑复合土，采用机械压实和人工夯实的方式进行。

3.施工方法：

(1)基坑放坡：采用挖掘机进行机械挖掘，沟渠及边坡需采用人工修整，坡面修整后进行压实。 (2)土钉墙钻孔：采用钻孔机进行钻孔，孔深应控制在设计要求范围内，孔间距按设计要求设定。

(3)土钉墙安装：将土钉嵌入钻孔中，注浆固结时，通过注浆管进行双组元注浆，确保注浆一次达到设计要求。

(4)复合土填筑：利用挖掘机进行土方倒运，保证填筑的均匀性和紧密度。

4.施工材料和设备准备：

(1)施工材料：包括建筑材料、钢材、水泥、注浆材料、土方材料等，材料应符合相关国家标准。

(2)施工设备：包括挖掘机、平地机、土钉墙钻孔机、注浆机、夯实机等必要设备。

5.安全措施：

(1)对施工人员进行安全教育培训，确保施工人员了解并遵守相关的安全操作规程。

(2)设置施工现场标志牌和安全警示标志，明确标识危险区域和禁止区域。

(3)设置防护网和安全网，保护施工人员和行人的安全。

(4)严格遵守相关法律和规定，定期进行安全检查和评估。

三、施工进度计划

根据工程面积和施工条件，预计施工总工期为XXX天，具体进度安排如下： 1.施工准备阶段：清理现场，搭设施工平台，设置施工标志。预计工期XX天。

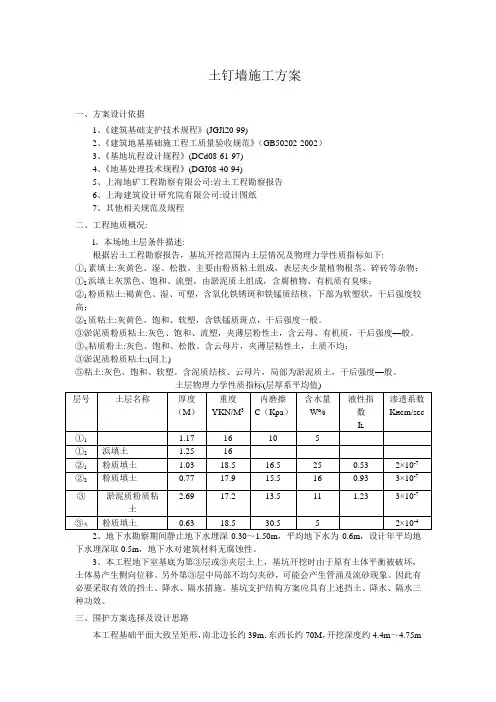

土钉墙施工方案

一、方案设计依据

1、《建筑基础支护技术规程》(JGJl20-99)

2、《建筑地基基础施工程工质量验收规范》（GB50202-2002）

3、《基地坑程设计规程》(DCd08-61-97)

4、《地基处理技术规程》(DGJ08-40-94)

5、上海地矿工程勘察有限公司:岩土工程勘察报告

6、上海建筑设计研究院有限公司:设计图纸

7、其他相关规范及规程

二、工程地质概况:

l、本场地土层条件描述:

根据岩土工程勘察报告，基坑开挖范围内土层情况及物理力学性质指标如下:

①1素填土:灰黄色、湿、松散。主要由粉质粘土组成，表层夹少量植物根茎、碎砖等杂物；

①2浜填土灰黑色、饱和、流塑，由淤泥质土组成，含腐植物、有机质有臭味；

②1粉质粘土:褐黄色、湿、可塑，含氧化铁锈斑和铁锰质结核，下部为软塑状，干后强度较高；

②2质粘土:灰黄色、饱和、软塑，含铁锰质斑点，干后强度一般。

③淤泥质粉质粘土:灰色、饱和、流塑，夹薄层粉性土，含云母、有机质，干后强度—般。

③夹粘质粉土:灰色、饱和、松散。含云母片，夹薄层粘性土，土质不均；

③淤泥质粉质粘土:(同上)

⑤粘土:灰色、饱和、软塑。含泥质结核、云母片，局部为淤泥质土，干后强度—般。

土层物理力学性质指标(层厚系平均值)

层号 土层名称 厚度

（M） 重度

YKN/M3 内磨擦

C（Kpa） 含水量

W% 液性指数

IL 渗透系数

KHcm/sec

①1 土 1.17 16 10 5

①2 浜填土 1.25 16

②1 粉质填土 1.03 18.5 16.5 25 0.53 2×10-7

②2 粉质填土 0.77 17.9 15.5 16 0.93 3×10-7

③ 淤泥质粉质粘土 2.69 17.2 13.5 11 1.23 3×10-7

③夹 粉质填土 0.63 18.5 30.5 5 2×10-4

2、地下水勘察期间静止地下水埋深0.30～1.50m，平均地下水为0.6m，设计年平均地下水埋深取0.5m，地下水对建筑材料无腐蚀性。
