单层工业厂房结构设计任务书

  • 格式：doc
  • 大小：85.12 KB
  • 文档页数：2

1 《单层工业厂房结构设计》任务书

一、 设计资料

某市某金工车间厂房（无天窗），根据相关工艺要求，该厂房采用双跨等高排架结构，每跨跨度均为24m，每跨设有30/5t吊车各2台，中级工作制，柱距6m，厂房长60m，有柱间支撑和屋架间支撑；选用钢筋混凝土杯口基础，基础顶面标高为-0.8m。

1、屋面作法：三毡四油防水层撒绿豆砂保护层

1：2.5水泥砂浆找平层20mm厚

加气混凝土保温层150mm厚

预应力大型屋面板

板底抹灰20mm厚

大型屋面板：板自重为1.3kN/m2,灌缝重0.1 kN/m2

2、屋架：采用24m预应力混凝土折线型屋架,自重为60.5kN/榀

坡度为：1﹕6

3、吊车：30/5Qt桥式吊车，软钩，工作制吊车

吊车梁：先张法预应力混凝土吊车梁，自重为44.2kN/根

吊车轨道连接：轨道和连接件等重为1 kN/m

吊车荷载：最大轮压，,200maxKNP最小轮压，KNP70min

小车总重KNg80，大车宽mmB5650，

轮距mmK4400

4、 地质资料：地面以下2.4m左右即可见中密粗砂层，地基承载力特征值为250kN/m2，历年最高水位为-5.00m左右，冻土深度-1.0m。

5、气象资料：基本风压为0.30kN/m2；基本雪压为0.15 kN/m2。

二、设计内容

1、确定所用材料

2、确定柱的截面尺寸

3、计算内容：

⑴荷载

① 恒载： 屋盖自重：大型屋面板，屋架，保温层等

柱自重

吊车梁及轨道等自重。

②屋面活载：1.5kN/m2。

③吊车荷载：吊车竖向荷载和吊车水平荷载。

④ 风荷载：左风和右风

⑵ 排架的内力分析

①恒载作用下的内力

②屋盖活荷载作用下的内力

③吊车荷载作用下的内力

2 maxD 在边柱， minD在中柱

maxD在中柱，minD在边柱

maxT在边柱，maxT向左，maxT向右

maxT在中柱maxT向左，maxT 向右

④风荷载作用下的内力；

⑶内力组合

柱：边柱，中柱；

截面位置：上柱底面处、牛腿顶面处和下柱柱底。

内容： maxM和相应的N,V；maxM和相应的N,V；

maxN和相应的M, V；minN和相应的M, V；

⑷柱配筋

边柱及中柱的上、下截面

⑸牛腿配筋

边柱，中柱

（6）确定基础底面尺寸，计算基础配筋

三、图纸要求（2号或2号加长图纸）

1、柱配筋图，牛腿配筋图

2、基础平面布置图，基础配筋图

四、参考资料

1、《建筑结构荷载规范》（GB50009---2001）

2、《混凝土结构设计规范》（GB50010---2010）

3、《建筑地基基础设计规范》（GB50007---2002）

4、《建筑抗震设计规范》（GB50011---2010）

5、相关教科教材

12.300

10.900 16.600

15.400

24000 24000

金工车间厂房剖面示意图

合集下载

轻钢厂房毕业设计计算书

轻钢厂房毕业设计计算书

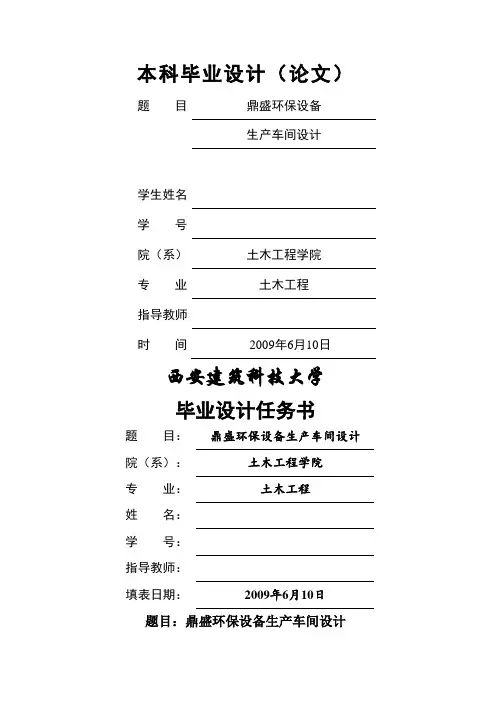

本科毕业设计（论文）
