单层工业厂房课程设计任务书

一、设计课题

某机械厂的金工车间结构设计

二、设计资料

1、根据工艺设计要求，金工车间为单层单跨工业厂房。跨度24m，总长72 m，柱距6 m。厂房室内地坪标高为±0.000，室外地坪标高为-0.15m，室内地面至基础顶面的距离为0.5m。牛腿顶面标高为8.7m，吊车轨道顶高度为9.900m，柱顶标高为12.6m，檐口标高为14.9m，屋顶标高为16.4m。柱间钢窗下窗洞口为3.6m×4.8m；上窗洞口为3.6m×1.8m。其窗台标高分别为1m和9.8m。墙体采用370mm厚双面清水围护砖墙。柱网布置如图1所示。厂房剖面图如图2所示。

2、厂房设有两台200/50 kN工作级别为A5的吊车．

3、建筑地点经地基勘探，持力层为粉质粘土，假设修正以后的地基土承载力特征值af=240 kN/m2。

4、该地区基本风压0w=0.4 kN/m2，A类地面。

5、基本雪压0S=0.4 kN/m2。

6、该地区不属于地震设防区。

7、本车间附近，无大量排灰来源．

8、查《全国建筑通用建筑标准设计图集—结构构件设计选用手册》得厂房中选用标准构件如下：

1）屋面板：

三毡四油防水层，绿豆砂护面 0.4 kN/m2

20 mm厚水泥砂浆找平层 2002.0 0.4 kN/m2

100 mm厚珍珠岩砼保温层 111.0 1.1 kN/m2

20 mm厚水泥砂浆找平层 2002.0 0.4 kN/m2

恒载标准值： 2.3 kN/m2

雪荷载=0.4 kN/m2 2 活荷载标准值：0.7 kN/m2

屋面板选用：1.5 m 6 m预应力钢筋砼屋面板（卷材防水）G410（一），型号：YWB-3Ⅱ，构件自重（包括灌缝）：1.4 kN/m2。

2）屋架：

屋面板以上恒载标准值=2.3 kN/m2

屋面板自重（包括灌缝）=1.4 kN/m2

外恒载标准值：3.7 kN/m2

活荷载标准值取值：0.7 kN/m2

屋架选用： 24米跨预应力钢筋砼折线型屋架G415（三），型号：YWJA—24—2C，自重：109 kN/榀。注：屋架自重包括屋盖支撑系统自重。

3）吊车梁：先张法预应力钢筋砼吊车梁，G425，YXDL6—6，2台200／50 kN吊车（A5级）；自重：44.2 kN／根。

4）吊车轨道连接：G325，DGL—14，自重：0.808 kN／m。

5）钢筋砼基础梁：G320，JL—22，自重：23.4 kN／根，梯形截面：上、下底宽分别为400 mm与300 mm，高为450 mm。

9、选用吊车

吊车相关参数如下所示 ：

起重量 跨度 轮距 吊车宽 起重机重 小车重 最大轮压 最小轮压 大车轮数

kN m mm mm kN kN kN kN 个

200／50 22.5 4400 5550 320 78 215 45 4

10、有关荷载参数

轨道中心到柱定位轴线的距离为750 mm，屋架荷载到柱定位轴线的距离为150 mm。由建筑结构荷载规范（GB50009—2001）查得：墙重19 kN/m3，窗重0.45 kN/m2，风荷载组合值系数为0.6，其他荷载组合值系数为0.7。

11、材料：

砼：柱C25；基础，C15．

钢筋：柱纵向受力筋及牛腿受力筋采用HRB335级钢筋，柱箍筋与基础钢筋采用HPB235级钢筋。

12、相关规范 3 1）建筑结构荷载规范（GB50009—2001）

2）混凝土结构设计规范（GB50010—2010）

3）建筑地基基础设计规范（GB50007—2002）

4）建筑结构制图标准（GB/T50105—2010）

三、设计要求

学生应在规定时间内完成下列成果：

（一）结构设计计算说明书一份包括：

l、设计资料

2、排架内力分析

（1）计算简图的确定

（2）柱截面尺寸及几何参数计算

（3）计算剪力分配系数

（4）荷载计算

（5）内力计算

（6）A或者B柱最不利内力组合

3、A或者B柱及其牛腿、基础配筋设计

设计计算书要求内容完整，步骤清晰，数据准确，配有必要的草图，书写工整，并装订成册．

（二）三号图纸3张

图纸包含内容：基础平面布置图，A或B柱及其基础的模板配筋图一张。应包括模板图，配筋图，剖面图等及必要的施工说明．

施工图要求：图幅布置合理，表达充分，线条粗细分明合符规范，仿宋字工整美观，尺寸标注齐全．

图纸经折叠后连同任务书与计算书装入档案袋，档案袋上应写全规定的信息并按时上交。 4 BA1312台Q=200/50kN600540060006000600060006000600060006000600060054006000

图1 柱网布置 5

窗洞3600X4800窗洞3600X1800A基础梁16.40014.900-0.1508.7009.90012.600-0.50023001500B2400092003900

图2 剖面图

合集下载

单层工业厂房结构课程设计说明书

单层工业厂房结构课程设计说明书

单层工业厂房的结构设计

目录

一、设计条件3

二、计算简图的确定5

三、荷载计算7

四、力计算10

五、最不利荷载组合19

六、柱截面设计25

七、牛腿设计29

八、柱的吊装验算32

九、基础设计35

一、设计条件

1.1项目概述

某厂装配车间为单跨钢筋混凝土厂房，跨度24m，长66m，柱顶标高12.4m，轨顶标高10.0m，厂房设有天窗，使用两台5~20t中间作业吊车。防水层采用聚氨酯防水胶，维护墙采用240mm厚双面砖墙，钢门窗，混凝土地面，室外高差150mm。建筑剖面见图1。

1.2结构设计数据

自然条件：基本风压值为20.55/KNm。

地质条件：天然地面下1.2米处为老土层，修正后的地基承载力为

2120/KNm，地下水位在地面下2.5米。

1.3 吊车使用情况

车间设有两台200/50KN中级工作制吊车，轨顶标高为10.0米，吊车的主要参数如下表：

起重

Q(KN) 吊车宽度

B(m) 轮距()Km

吊车总重

G(KN) 小车重

kg（KN）

最大轮压

max()pKN 最小轮压

min()pKN

200/50 5.60 4.40 225 77.2 202 60

注：minmaxp()/2GQp

1.4车间标准件的选择

屋顶板

采用1.5X6m预应力钢筋混凝土屋面板，标注其自重(含填缝)。

该值必须为1.4kN/m2。

1.4.2沟板

天沟板标准重量为17.4KN/块(含积水重量)。

天窗框架

门窗用钢筋混凝土天窗框架的自重荷载标准，以及每个天窗框架到屋顶框架的支柱

该值为36KN。

屋顶桁架

采用预应力钢筋混凝土折线屋架，标准重量106KN/跨。

屋架支撑

屋架支撑自重标准值为0.05kN/m2。

吊车梁

起重机为预应力钢筋混凝土吊车梁，高度为 1200mm，自重标准值为44.2kN/根。轨道部件重量的标准值为1kN/m，

轨道垫层的高度为200毫米。

单层工业厂房课程设计任务书

单层工业厂房课程设计任务书

单层厂房课程设计任务书

一、 设计题目：金工车间双跨等跨等高厂房

二、 设计任务：

1．单层厂房结构布置；

2．标准构件选择；

3．排架柱以及柱下基础设计。

三、设计内容：

1．确定纵、横向定位轴线，上、下柱的高度以及截面尺寸；

2．选用屋面板、天窗架、屋架、基础梁、吊车梁以及轨道连接件；

3．计算排架所承受的各项荷载；

4．计算排架在各种荷载作用下的内力；

5．柱及牛腿设计，柱下独立基础设计；

6．绘制施工图：

（1）基础施工图：基础平面布置图、基础模板及底板配筋图；

（2）柱施工图：柱模板图、柱配筋图。

四、设计条件：

1．厂房建设地点为长春市，冻深-1.65m，地基土为均匀粘性土，承载力特征值2/220mkNfa，基本风压2/65.0mkN，基本雪压2/35.0mkN，不考虑地震设防。

2．厂房总长度120m ，柱距6m，每跨设两台中级工作制的软钩桥式吊车，吊车有关数据见表1，学生承担的题号见表2。（注：吊车顶面至屋架下弦底面间净空尺寸取300mm）

3．厂房剖面如图：

五、结构做法以及荷载资料

1．屋面：采用卷材防水，做法如下： 4mm厚APP防水（2/04.0mkN）

20mm厚水泥沙浆找平层

60mm厚苯板保温层

2mm厚APP隔气层（2/02.0mkN）

20mm厚水泥沙浆找平层

预应力混凝土大型屋面板

2．墙体：370mm厚煤矸石空心砖墙[非承重墙(8—kN/m3]，塑钢窗。

3．材料：混凝土C30-C45，柱中主筋HRB400或HRB500，箍筋以及基础底板钢筋HPB300或HRB335。

吊车数据（大连起重机厂） 表1

表2

组别 跨度（m） 轨顶标高（m） 吊车起重量（kN）

1 21 320/50 160/32 起重量（kN） 桥跨

（m） 最大轮压（kN） 小车重

（kN） 大车轮距（m） 大车宽

（m） 车高

单层工业厂房课程设计任务书 2

单层工业厂房课程设计任务书 2

单层厂房课程设计任务书

一、设计题目：金工车间双跨等跨等高厂房

二、设计任务：

1．单层厂房结构布置；

2．标准构件选择；

3．排架柱以及柱下基础设计。

三、设计内容：

1．确定纵、横向定位轴线，上、下柱的高度以及截面尺寸；

2．选用屋面板、天窗架、屋架、基础梁、吊车梁以及轨道连接件；

3．计算排架所承受的各项荷载；

4．计算排架在各种荷载作用下的内力；

5．柱及牛腿设计，柱下独立基础设计；

6．绘制施工图：

（1）结构布置图：屋架、天窗架、屋面板、屋盖支撑布置；吊车梁、柱及柱间支撑、墙体布置；

（2）基础施工图：基础平面布置图、基础模板及底板配筋图；

（3）柱施工图：柱模板图、柱配筋图。

四、设计条件：

1．厂房建设地点为长春市，冻深-1.65m，地基土为均匀粘性土，承载力特征值2/220mkNfa，基本风压2/65.0mkN，基本雪压2/35.0mkN，不考虑地震设防。

2．厂房总长度120m ，柱距6m，每跨设两台中级工作制的软钩桥式吊车，吊车有关数据见表1，学生承担的题号见表2。（注：吊车顶面至屋架下弦底面间净空尺寸取300mm）

3．厂房剖面如图：

五、结构做法以及荷载资料

1．屋面：采用卷材防水，做法如下：

4㎜厚APP防水（2/04.0mkN）

20mm厚水泥沙浆找平层

60mm厚苯板保温层

2mm厚APP隔气层（2/02.0mkN）

20mm厚水泥沙浆找平层

预应力混凝土大型屋面板

2．墙体：370mm厚煤矸石空心砖墙[非承重墙(8—8.5)kN/m3]，塑钢窗。

3．材料：混凝土C30，柱中主筋HRB400或HRB500，箍筋以及基础底板钢筋HPB300或HPB3335。

吊车数据（大连起重机厂） 表1

表2

组别 跨度（m） 轨顶标高（m） 吊车起重量（kN）

1

2

3

4

5

6

7

8 21

21

21

21

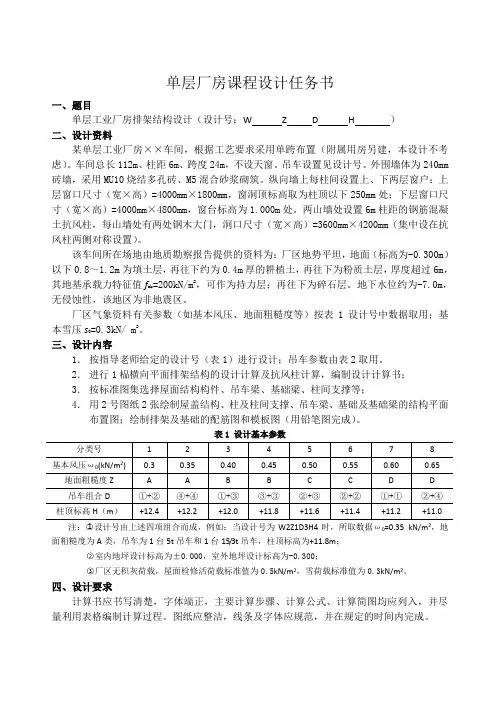

单层厂房课程设计任务书
