管道混合器参数表

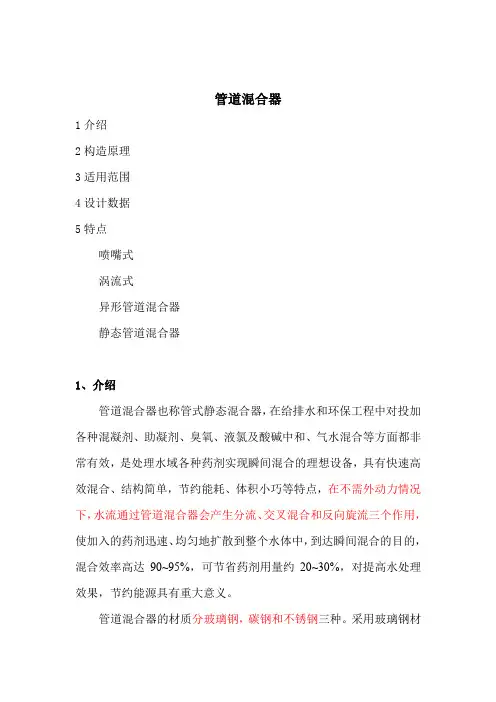

管道混合器1介绍2构造原理3适用范围4设计数据5特点喷嘴式涡流式异形管道混合器静态管道混合器1、介绍管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90~95%，可节省药剂用量约20~30%，对提高水处理效果，节约能源具有重大意义。

管道混合器的材质分玻璃钢，碳钢和不锈钢三种。

采用玻璃钢材质具有加工方便，坚固耐用耐腐蚀等优点。

管道混合器2、构造原理管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元（也可根据混合介质的性能增加节数）。

混合的方法有3种，分别为喷嘴式，涡流式，多孔板、异形板式。

对于常见的静态螺旋片式混合器，是在多孔板、异形板式混合器上发展而来，每节混合器有一个180°扭曲的固定螺旋叶片，分左旋和右旋两种。

相邻两节中的螺旋叶片旋转方向相反，并相错90°。

为便于安装螺旋叶片，筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。

管道内螺旋叶片是固定的，流体通过它产生流向变化，出现紊流现象从而提高混合效率，这种静态混合器除产生降压外，它不用外部能源。

3、适用范围1.城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用；2.城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用；3.给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理；4.工业废水进行酸碱中和混合作用；5.几种工业废水进行混合均化处理。

4、设计数据1.混合器管径按经济流速进行选择，一般按～s计算，管径大于500mm的最大流速可达s。

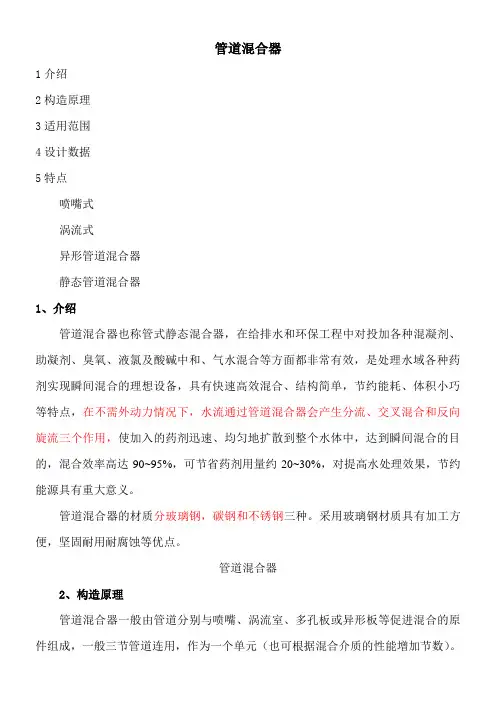

管道混合器1介绍2构造原理3适用范围4设计数据5特点喷嘴式涡流式异形管道混合器静态管道混合器1、介绍管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，到达瞬间混合的目的，混合效率高达90~95%，可节省药剂用量约20~30%，对提高水处理效果，节约能源具有重大意义。

管道混合器的材质分玻璃钢，碳钢和不锈钢三种。

采用玻璃钢材质具有加工方便，坚固耐用耐腐蚀等优点。

管道混合器2、构造原理管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元〔也可根据混合介质的性能增加节数〕。

混合的方法有3种，分别为喷嘴式，涡流式，多孔板、异形板式。

对于常见的静态螺旋片式混合器，是在多孔板、异形板式混合器上发展而来，每节混合器有一个180°扭曲的固定螺旋叶片，分左旋和右旋两种。

相邻两节中的螺旋叶片旋转方向相反，并相错90°。

为便于安装螺旋叶片，筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。

管道内螺旋叶片是固定的，流体通过它产生流向变化，出现紊流现象从而提高混合效率，这种静态混合器除产生降压外，它不用外部能源。

3、适用范围1.城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用；2. 城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用；3. 给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理；4. 工业废水进行酸碱中和混合作用；5. 几种工业废水进行混合均化处理。

4、设计数据1.混合器管径按经济流速进行选择，一般按0.9～1.2m/s计算，管径大于500mm的最大流速可达1.5m/s。

管道静态混合器性能参数与选用静态混合器是一种没有运动部件的高效混合设备。

除了在石油炼制、化工行业被广泛应用外，在医药、食品、矿冶、塑料挤出和环保等部门也被广泛应用。

与搅拌器、胶体磨、均质机、文氏管等传统的混合设备相比，具有流程简单，结构紧凑、能耗小、投资少、操作弹性大、不用维修、混合性能好等优点。

凡涉及到液—液，液—气，液—固，气—气的混合，乳化，中和，吸收，萃取，反应和强化传热等过程，都可以替代传统的相关设备。

静态混合器使用在管路中，它所产生的压力降并不大。

使用静态混合器的系统压力比较高时，可忽略静态混合器产生的压力降。

如果使用静态混合器的系统压力比较低时，就要校核静态混合器的压力降。

静态混合器的压力降计算方法因混合器的型号不同而不同。

管道混合器的结构形式为更好地选用静态混合器，必须确定以下参数：1、操作工况：①工作介质；②工作流量；③工作压力；④工作温度；⑤物料粘度；⑥物料密度；⑦允许压损；⑧法兰标准；⑨设备材质。

2、连接法兰：混合器进出口法兰标准可以为HG、GB、JB/T、SH、ANSI等，未注明的一律按HG 20592 - 2009制作。

3、带夹套产品：需提供管程及夹套内的最高工作压力、工作温度、工作介质等参数。

1 SV型静态混合器产品特性：SV型静态混合器俗称波纹板型。

SV型静态混合器内部单元是由精心设计的波纹片组装而成，它能使不同流体在三维空间内作Z字形流动，各自分散彼此种型号的静态混合器中，SV型的混合效果最好，用于乳化过程时能使液滴分散0.5-2μm，用于一般混合过程的不均匀度系数%5~1<Xσ，而且没有放大效应。

常用规格：国内已经有二米直径的静态混合器投入工业应用，国外则有更大直径的静态混合器投入使用。

下面给出的是部分常用列参考流量是指普通粘度液体相混合时的流量，不适用于气体和高粘度液体。

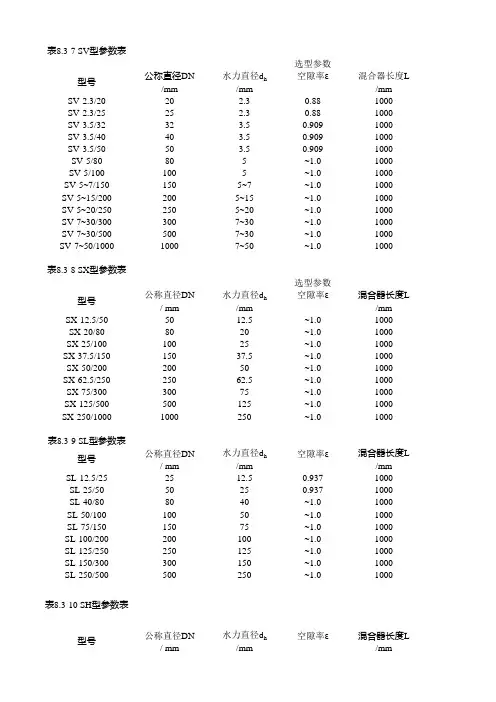

型号公称直径DN水力直径d h空隙率ε混合器长度L处理量V /mm /mm /mm /(m3/h)SV-2.3/20 20 2.3 0.88 1000 0.5~1.2 SV-2.3/25 25 2.3 0.88 1000 0.9~1.8 SV-3.5/32 32 3.5 0.909 1000 1.4~2.8 SV-3.5/40 40 3.5 0.909 1000 2.2~4.4 SV-3.5/50 50 3.5 0.909 1000 3.5~7.0 SV-5/80 80 5 ~1.0 1000 9.0~18.0 SV-5/100 100 5 ~1.0 1000 14~28 SV-5~7/150 150 5~7 ~1.0 1000 30~60 SV-5~15/200 200 5~15 ~1.0 1000 56~110 SV-5~20/250 250 5~20 ~1.0 1000 88~176 SV-7~30/300 300 7~30 ~1.0 1000 120~250 SV-7~30/500 500 7~30 ~1.0 1000 353~706 SV-7~50/1000 1000 7~50 ~1.0 1000 1413~2826 典型应用：汽油调合；柴油调合；油品调合；盐水中和；酸碱中和；煤气混合等。

gw管式静态混合器管径型号
GW管式静态混合器是一种用于混合流体的装置，通常由多个平行管道组成，每个管道内部还可能有螺旋片、挡板或其他结构来增加流体的混合效果。

这种设计使得流体能够在管道中发生旋转、交错和剪切，从而实现混合的目的。

GW管式静态混合器的性能与混合效果主要取决于以下因素：
1.流速：管道内的流速对混合效果有影响。

通常情况下，较高的流速可以提高混合效果。

2.结构参数：GW管式静态混合器的结构参数包括管道数量、管道间距、螺旋片形状等。

这些参数的选择会影响流体的剪切和混合效果。

3.流体特性：不同的流体具有不同的黏性、密度和粘度等特性，这些特性会对混合效果产生影响。

因此，在选择GW管式静态混合器时，应根据具体的流量要求、混合效果期望以及流体特性等因素进行综合考虑。

管道混合器1介绍2构造原理3适用范围4设计数据5特点喷嘴式涡流式异形管道混合器静态管道混合器1、介绍管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90~95%，可节省药剂用量约20~30%，对提高水处理效果，节约能源具有重大意义。

管道混合器的材质分玻璃钢，碳钢和不锈钢三种。

采用玻璃钢材质具有加工方便，坚固耐用耐腐蚀等优点。

管道混合器2、构造原理管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元（也可根据混合介质的性能增加节数）。

混合的方法有3种，分别为喷嘴式，涡流式，多孔板、异形板式。

对于常见的静态螺旋片式混合器，是在多孔板、异形板式混合器上发展而来，每节混合器有一个180°扭曲的固定螺旋叶片，分左旋和右旋两种。

相邻两节中的螺旋叶片旋转方向相反，并相错90°。

为便于安装螺旋叶片，筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。

管道内螺旋叶片是固定的，流体通过它产生流向变化，出现紊流现象从而提高混合效率，这种静态混合器除产生降压外，它不用外部能源。

3、适用范围1.城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用；2. 城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用；3. 给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理；4. 工业废水进行酸碱中和混合作用；5. 几种工业废水进行混合均化处理。

4、设计数据1.混合器管径按经济流速进行选择，一般按0.9～1.2m/s计算，管径大于500mm 的最大流速可达1.5m/s。

管道混合器1介绍2构造原理3适用范围4设计数据5特点喷嘴式涡流式异形管道混合器静态管道混合器1、介绍管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90~95%，可节省药剂用量约20~30%，对提高水处理效果，节约能源具有重大意义。

管道混合器的材质分玻璃钢，碳钢和不锈钢三种。

采用玻璃钢材质具有加工方便，坚固耐用耐腐蚀等优点。

管道混合器2、构造原理管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元（也可根据混合介质的性能增加节数）。

混合的方法有3种，分别为喷嘴式，涡流式，多孔板、异形板式。

对于常见的静态螺旋片式混合器，是在多孔板、异形板式混合器上发展而来，每节混合器有一个180°扭曲的固定螺旋叶片，分左旋和右旋两种。

相邻两节中的螺旋叶片旋转方向相反，并相错90°。

为便于安装螺旋叶片，筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。

管道内螺旋叶片是固定的，流体通过它产生流向变化，出现紊流现象从而提高混合效率，这种静态混合器除产生降压外，它不用外部能源。

3、适用范围1.城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用；2. 城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用；3. 给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理；4. 工业废水进行酸碱中和混合作用；5. 几种工业废水进行混合均化处理。

4、设计数据1.混合器管径按经济流速进行选择，一般按0.9～1.2m/s计算，管径大于500mm 的最大流速可达1.5m/s。

管道混合器 The latest revision on November 22, 2020管道混合器1介绍2构造原理3适用范围4设计数据5特点喷嘴式涡流式异形管道混合器静态管道混合器1、介绍管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90~95%，可节省药剂用量约20~30%，对提高水处理效果，节约能源具有重大意义。

管道混合器的材质分玻璃钢，碳钢和不锈钢三种。

采用玻璃钢材质具有加工方便，坚固耐用耐腐蚀等优点。

管道混合器2、构造原理管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元（也可根据混合介质的性能增加节数）。

混合的方法有3种，分别为喷嘴式，涡流式，多孔板、异形板式。

对于常见的静态螺旋片式混合器，是在多孔板、异形板式混合器上发展而来，每节混合器有一个180°扭曲的固定螺旋叶片，分左旋和右旋两种。

相邻两节中的螺旋叶片旋转方向相反，并相错90°。

为便于安装螺旋叶片，筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。

管道内螺旋叶片是固定的，流体通过它产生流向变化，出现紊流现象从而提高混合效率，这种静态混合器除产生降压外，它不用外部能源。

3、适用范围1.城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用；2. 城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用；3. 给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理；4. 工业废水进行酸碱中和混合作用；5. 几种工业废水进行混合均化处理。

应用范围a液液混合b液气混合c液固混合d气气混合e强化传热静态混合器的技术参数与压力降计算（1）各种静态混合器的使用范围流体特性流状流速m/s中、高粘度层流0.1～0.3低、中粘度过渡流或湍流0.3～0.8（2）静态混合器的长度与混合效果（3）静态混合器的压力降计算物流一工作温度T130℃物流一体积流量V1 1.8m3/h物流二工作温度T230℃物流二体积流量V20.36m3/h物流一密度ρ11100kg/m3物流一粘度μ10.18616Pa.s物流二密度ρ2920kg/m3物流二粘度μ20.18464Pa.s物流一输送压力P10.1Mpa（G）静态混合器允许压P0.02Mpa（G）物流二输送压力P20.4Mpa（G）静态混合器直径D0.1m初选L/D15静态混合器型号SL（根据流体的粘度判断）物流体积流量V 2.2m3/h工作条件下连续相流体密度ρc1100kg/m3工作条件下连续相粘度μ0.1862Pa.s流体流速u0.08m/s混合器长度L 1.5ma SV、SX、SL型计算空隙率ε1（查表）水力直径dh50mm（查表）雷诺数Re22.6摩擦系数f9.83压力降△P946Pa结论选型正确b SH、SK型计算雷诺数Re D45.1406371摩擦系数f13.43压力降△P646.7Pa结论选型正确c气－气混合压力降计算公式气－气混合一般均采用SV型静态混合器水力直径dh20mm（查表）压力降△P0.01567072Pa结论选型正确注： 1.蓝色为需要输入的数据2.红色为得到的结果。

管道混合器我公司静态混合器规格种类齐全，使用范围广泛，在多项重点工程中获得应用。

我公司是多家世界五百强化工、食品、医药、石油类企业的设备指定提供商。

公司提供JT系列静态混合器共分为K、X、H、L、V五个大类。

材质可选用316SS，321SS，304SS 不锈钢，碳钢，塘瓷，PVC，CPVC，聚四氟乙烯，PP，聚丙烯，FFE，PVDF，钛材等各类其他特殊材质。

静态混合器也被称为管道混合器，管线式混合器，或直接被叫做混合器，在实际生产中具有广泛的应用。

静态混合器本身没有运动部件，依靠单元的特殊结构和流体运动，使互不相溶的流体各自分散，彼此混合，达到良好的混合效果。

在生产中常结合分配器一同使用，也有将分配器直接固定在混合器前端，侧面接多个连接口，习惯上被称为加药管式混合器。

多根静态混合器并联使用组成列管式高效换热器。

JTV型静态混合器 JTX型静态混合器 JTL型静态混合器JTH型静态混合器JTK型静态混合器JTV型静态混合器适用于粘度≤100厘泊的液-液、液-气、气-气的混合乳化、反应、吸收、萃取、强化传热过程。

dh≤3.5适用于粘度≤100厘泊清洁介质；dh≥5应用介质可伴有少量非粘结性杂质。

JTX型静态混合器适用于粘度≤10000厘泊的中高粘度液~液反应、混合、吸收过程或生产高聚合物流体的混合、反应过程，处理量较大时使用效果更佳。

JTL型静态混合器适用于化工、石油、油脂等行业粘度量≤1000000厘泊或伴有高聚物介质的混合，同时进行传热、混合和传热反应的热交换器、加热或冷却粘性产品等单元操作。

JTH型静态混合器适用于精细加工、塑料、合成纤维、矿冶等部门的混合、乳化、配色、注塑、纺丝、传热等过程，对流量小、混合要求高的中高粘度（≤1000000厘泊）的清洁介质尤为合适。

JTK型静态混合器适用于化工、石油、制药、食品、精细化工、塑料、环保、合成纤维、矿冶等部门的混合、反应、萃取、吸收、注塑、配色、传热等过程。

PM型管道混合器
PM Type Pipe Dosing Mixer
PM –Φ
型号–口径
1.简介
用于给水、排水过程中的各种水处理药剂在管道内高效混合。

2.特点
（1）无须添加任何动力；
（2）高效混合达95%以上；
（3）使用方便，即装即用；
（4）成本低廉，无须人工看守；
（5）水头损失小。

3.材质
（1）A：碳钢，内防腐采用环氧沥青，也可衬胶、衬塑、四氟乙烯等；
（2）S：不锈钢304，316，316L
（3）F：玻璃钢FRP
（4）P：U-PVC聚氯乙稀
聚氯乙稀具有阻燃（阻燃值为40以上）、耐化学药品性高（耐浓盐酸、浓度为90％的硫酸、浓度为60％的硝酸和浓度20％的氢氧化钠）、机械强度及电绝缘性良好的优点。

但其耐热性较差，软
化点为80℃，于130℃开始分解变色，并析出HCI气体。

一般主要用于混合盐酸或次氯酸钠。

4.技术参数
注：特殊规格，可根据用户要求另行设计。

5.使用范围
（1）混凝：给城市生活用水、污水，工业给水、废水投加混凝剂、助凝剂等；（2）消毒：投加液氯，臭氧等消毒药剂；
（3）中和：投加酸剂、碱剂中和酸碱度；
（4）混合：几种工业废水之间互相混合。

管道混合器1介绍2构造原理3适用范围4设计数据5特点喷嘴式涡流式异形管道混合器静态管道混合器1、介绍管道混合器也称管式静态混合器,在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效,是处理水域各种药剂实现瞬间混合的理想设备,具有快速高效混合、结构简单,节约能耗、体积小巧等特点,在不需外动力情况下,水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用,使加入的药剂迅速、均匀地扩散到整个水体中,达到瞬间混合的目的,混合效率高达90~95%,可节省药剂用量约20~30%,对提高水处理效果,节约能源具有重大意义;管道混合器的材质分玻璃钢,碳钢和不锈钢三种;采用玻璃钢材质具有加工方便,坚固耐用耐腐蚀等优点;管道混合器2、构造原理管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成,一般三节管道连用,作为一个单元也可根据混合介质的性能增加节数;混合的方法有3种,分别为喷嘴式,涡流式,多孔板、异形板式;对于常见的静态螺旋片式混合器,是在多孔板、异形板式混合器上发展而来,每节混合器有一个180°扭曲的固定螺旋叶片,分左旋和右旋两种;相邻两节中的螺旋叶片旋转方向相反,并相错90°;为便于安装螺旋叶片,筒体做成两个半圆形,两端均用法兰连接,筒体缝隙之间用环氧树脂粘合,保证其密封要求;管道内螺旋叶片是固定的,流体通过它产生流向变化,出现紊流现象从而提高混合效率,这种静态混合器除产生降压外,它不用外部能源;3、适用范围1.城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用；2. 城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用；3. 给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理；4. 工业废水进行酸碱中和混合作用；5. 几种工业废水进行混合均化处理;4、设计数据1.混合器管径按经济流速进行选择,一般按～s计算,管径大于500mm的最大流速可达s;有条件时,将管径放大50～100mm,可以减少水头损失；2.混合器节数基本组合按三节考虑,水头损失约～,也可根据混合介质的情况增减节数；3.混合器管内水压按cm2考虑,也可根据实际压力进行设备加工；管道混合器的安装1.混合器安装不受方向限制,可以水平、垂直或其他组合方式；2. 混合器安装在架空管道时,必须用管道支架固定,埋地管道可安装在检查井内；3. 投加药剂的管道自行设计,可按全国给水排水标准图进行安装,但管内流速必须大于米/秒；4. 各种药剂的投加位置,应在管道混合器前端,并大于米;5特点1.连续工艺,混合过程不被打断；2.剪切力极小不破坏混合物,如：絮凝体；3.混合效果为可计算控制的CoV偏离度,应客户需求CoV范围最高为5%,流体在整个截面上的浓度是连续而平衡的,因此测量值具有很高的代表性,可对装置进行有效的控制；4.混合距离和安装空间非常小,且静态混合器本身就是管道的一部分,可将其看作特殊的管道,避免了传统的搅拌槽等的缺陷；5.传质效率很高,压降和能量消耗非常低；6. 没有运动部件,不存在磨损,几乎没有维护费用；7. 不会被阻塞,安装方式和材质可以是任何形状、任何尺寸和任何材质；8. 对整个工艺物流进行强制性混合,可大大降低贮槽体积,甚至可以不使用贮槽;喷嘴式：将待混的两种或两种以上流体的量调整到预定配比后,以较高流速的流体将较低流速的流体带入一根管道,待混流体汇流后经过一段距离达到混合;涡流式：两种流体流经一涡流室得到混合;涡流室为2个流体入口,一个出口,流体以切线方向进入涡流室;异形管道混合器：两种流体流经装有促进混合的元件的管道得以混合;这种设备适用于气体或较低粘度液体的混合,例如家用煤气灶就是以煤气将空气带入管道混合后再输送到火嘴燃烧的;静态管道混合器：这种混合器由管子和内装的促进混合的元件等组成;混合元件常用的形式有螺旋片式和混合头式;静态混合器结构简单紧凑,无传动部件,物料停留时间短一般仅数秒,混合效率高,能耗低,安装维护和清洗方便;它主要用作高粘度液体的混合器和气液反应器等;常见管道混合器静态管道混合器。

管式静态混合器流量怎么计算根据静态混合器连续操作的特点,定义描述其混合效果的混合度表达式,并利用不相溶的两相流体混合后的体积等于它们各自体积之和的原理,建立动态求取各组分体积分数和流量分数的计算方法和实验装置.结果表明:利用该方法测定静态混合器的混合效果避免了多点取样,提高了测量的准确性并减少了实验时间,可以用于混合产品质量的在线检测,并为静态混合器的结构设计和工艺设计提供参考依据.2管式混合器混合设备的基本要求是，药剂与水的混合必须均匀，混合设备种类较多，常用的有水泵混合，管式混合，机械混合。

水泵混合效果较好，不需要另外建设混合设施，节省动力，大中小型水厂均可以使用，但是采用三氯化铁作为混凝剂时，若投药量较大，药剂对水泵叶轮有轻微的腐蚀作用。

当水泵距离反应池较远时，不宜采用水泵混合。

机械混合是在池子内安装搅拌设备，以电动机驱动搅拌器使水与药剂混合，机械搅拌的优点是混合效果好，且不受水量变化的影响，适用于各种规模的水厂，缺点是增加机械设备并且相应增加维修费用，目前广泛采用的是管式混合器。

方式优缺点适用条件管式混合优点：1.设备简单2.不占地缺点: 1.当流量减小时可能在中反应混凝2.一般管道混合效果较差,但采用静态管式混合器效果好,但水头损失大. 适用于流量变化不大的水厂混合池混合优点:1.混合效果好2.某些池型能调节水头高低,适应流量变化缺点:1.占地面积大2.某些进水方式要带入大量气体适用于大中型水厂水泵混合优点:1.设备简单2.混合充分,混合效果好3.不消耗动能缺点:吸水管较多时投药设备要增加,安装管理复杂适用于一级泵房距离处理构筑物120米以内的各种规模的水厂浆板式机械混合优点:1.混合效果好2.水头损失小缺点:1.需要动能设备2.管理维护比较复杂适用于各种规模的水厂杭州西区水厂设计采用静态管式混合器,静态管式混合器混合效果好,主要由混合组件构成,将它放入絮凝池进水管道中即可,混合组件可以用钢板剪切成椭圆形,在轴线处上下弯折成26.5度的夹角,各个组件相互垂直交叉,在端点处焊接既为一节组件。
