.管道混合器的构造和作用原理(20200701074413)

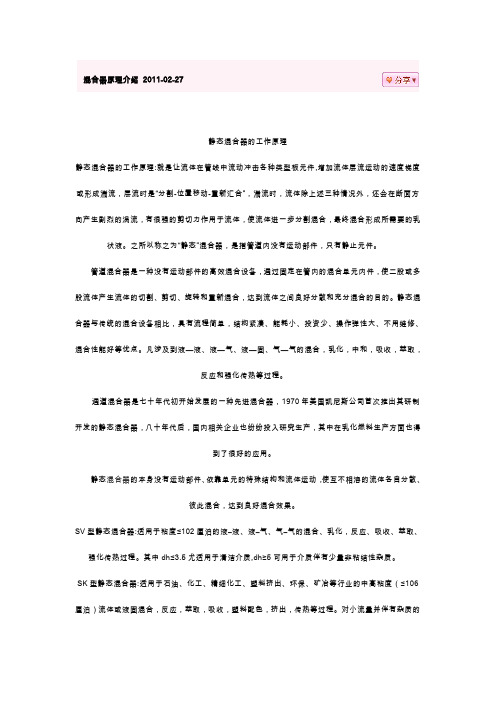

混合器原理介绍2011-02-27静态混合器的工作原理静态混合器的工作原理:就是让流体在管线中流动冲击各种类型板元件,增加流体层流运动的速度梯度或形成湍流，层流时是“分割-位置移动-重新汇合”，湍流时，流体除上述三种情况外，还会在断面方向产生剧烈的涡流，有很强的剪切力作用于流体，使流体进一步分割混合，最终混合形成所需要的乳状液。

之所以称之为“静态”混合器，是指管道内没有运动部件，只有静止元件。

管道混合器是一种没有运动部件的高效混合设备，通过固定在管内的混合单元内件，使二股或多股流体产生流体的切割、剪切、旋转和重新混合，达到流体之间良好分散和充分混合的目的。

静态混合器与传统的混合设备相比，具有流程简单，结构紧凑、能耗小、投资少、操作弹性大、不用维修、混合性能好等优点。

凡涉及到液—液、液—气、液—固、气—气的混合，乳化，中和，吸收，萃取，反应和强化传热等过程。

通道混合器是七十年代初开始发展的一种先进混合器，1970年美国凯尼斯公司首次推出其研制开发的静态混合器，八十年代后，国内相关企业也纷纷投入研究生产，其中在乳化燃料生产方面也得到了很好的应用。

静态混合器的本身没有运动部件、依靠单元的特殊结构和流体运动，使互不相溶的流体各自分散、彼此混合，达到良好混合效果。

SV型静态混合器:适用于粘度≤102厘泊的液–液、液–气、气–气的混合、乳化，反应、吸收、萃取、强化传热过程。

其中dh≤3.5尤适用于清洁介质,dh≥5可用于介质伴有少量非粘结性杂质。

SK型静态混合器:适用于石油、化工、精细化工、塑料挤出、环保、矿冶等行业的中高粘度（≤106厘泊）流体或液固混合，反应，萃取，吸收，塑料配色，挤出，传热等过程。

对小流量并伴有杂质的粘性介质尤为适用。

SX型静态混合器:适用于粘度≤104厘泊的中高粘度液一液混合，反应吸收过程或生产高聚物流体的混合，反应吸收过程或生产高聚物流体的混合，反应过程，处理量较大时使用效果更佳。

QSH汽水混合器-管道式汽水混合加热器常识汽水混合器是什么？
汽水混合器其实就是一个将水和二氧化碳混合的装置，以达到制造汽水的目的。

一般来说，汽水混合器由二氧化碳压缩器、汽水制造机和一个混合腔室组成。

管道式汽水混合加热器是什么？
管道式汽水混合加热器是一种将汽水和热水混合的装置。

它的主要结构包括促
进混合的混合管、加热器和一个控制电路。

管道式汽水混合加热器的原理是什么？
管道式汽水混合加热器的原理是利用加热器将热水加热至特定温度，然后混合
进入混合管中的汽水。

一般来说，混合管中的二氧化碳会与加热过的热水混合，形成温度适宜的汽水。

管道式汽水混合加热器的优点是什么？
管道式汽水混合加热器相较于其他混合器具有以下优点：
•排放二氧化碳的量可以减少，从而降低了二氧化碳的浪费；
•可以根据需要控制汽水的温度，适应不同口味的需求；
•加热过程中可以有效地杀菌，有益于消费者的健康；
•体积小巧，易于安装和维护。

管道式汽水混合加热器的使用注意事项有哪些？
1.在加热之前，清洗混合管和加热器，从而避免细菌或杂物混入汽水中；
2.根据需要调整加热器的温度，从而制造出适宜口感的汽水；
3.定期对混合器、加热器等部位进行维护和清洁，从而保证设备的正常
运行和消费者的健康。

总之，管道式汽水混合加热器是一种先进的汽水混合器，它既能满足消费者口
感的需求，又能保证消费者的健康。

如果您需要制造高品质的汽水，那么这种混合器绝对是您的不二选择。

河北管道式汽水混合器原理
河北管道式汽水混合器是一种用于混合汽水的设备，其工作原理
如下：
1. 输送管道：混合器的输送管道通过泵将汽水从容器中抽取并
输送入混合器。

2. 混合室：混合室是混合器的核心部分。

当汽水进入混合室时，混合室内的搅拌器会将汽水搅拌均匀，使其中的气体和液体充分混合。

3. 气体注入系统：在混合室中，还设置有气体注入系统。

该系
统通过控制气体的流量和压力，将二氧化碳等气体注入混合室内，与
汽水进行混合。

4. 出口管道：混合好的汽水混合液会从混合室中的出口管道流出，供给消费者使用。

总体来说，河北管道式汽水混合器利用泵将汽水输送至混合室，
在混合室内进行搅拌并注入适量的气体，最终得到混合均匀的汽水混
合液供人们享用。

该设备可以用于饮料生产线、酒吧、餐厅等场所。

管道混合器工作原理
1 管道混合器的工作原理
管道混合器是用来实现给液流加热、冷却的热交换设备。

它的原
理是利用液体的再循环，将一股冷液流和一股热液流混合汇聚，形成
新的温度液流。

它主要由加热管、冷却管和混合器管组成，把液体在
加热管和冷却管中不断循环，在混合器管中混合，另形成新的温度液流。

管道混合器的结构分为两个主要部分：加热管和冷却管。

加热管
中的液体由高温蒸汽中加热而来，来到冷却管里，冷却水也同时流出。

而冷却管中的液体，则是由冷却器加冷的液体。

被加热的液体和被冷
却的液体，在混合器管中混合，另形成一股新的温度液流。

另外，管道混合器还可以控制温度液流的流量，以达到必要的工
作温度。

管道混合器结构紧凑，安装、操作都非常方便，不占空间，
是一种很受欢迎的热交换设备。

管道混合器由加热管、冷却管和混合器管三个部分组成，在液体
在加热管和冷却管中不断循环，在混合器管中混合，形成新的温度液流，以满足各种热交换要求，是一种常用的热交换设备。

什么是管道混合器—管道混合器入门知识一、管道混合器定义管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90~95%，可节省药剂用量约20~30%，对提高水处理效果，节约能源具有重大意义。

管道静态混合器是通过固定在管内的混合单元内件，使二股或多股流体产生液体的切割、剪切、旋转和重新混合，达到流体之间良好分散和充分混合的目的。

二、管道混合器的主要特点1. 连续工艺，混合过程不被打断；2. 剪切力极小不破坏混合物，如：絮凝体；3. 混合效果为可计算控制的（CoV偏离度），应客户需求CoV范围最高为5%，流体在整个截面上的浓度是连续而平衡的，因此测量值具有很高的代表性，可对装置进行有效的控制；4. 混合距离和安装空间非常小，且静态混合器本身就是管道的一部分，可将其看作特殊的管道，避免了传统的搅拌槽等的缺陷；5. 传质效率很高，压降和能量消耗非常低；6. 没有运动部件，不存在磨损，几乎没有维护费用；7. 不会被阻塞，安装方式和材质可以是任何形状、任何尺寸和任何材质；8. 对整个工艺物流进行强制性混合，可大大降低贮槽体积，甚至可以不使用贮槽。

三、管道混合器构造和作用原理：管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元（也可根据混合介质的性能增加节数）。

混合的方法有3种，分别为喷嘴式，涡流式，多孔板、异形板式。

对于常见的静态螺旋片式混合器，是在多孔板、异形板式混合器上发展而来，每节混合器有一个180°扭曲的固定螺旋叶片，分左旋和右旋两种。

管道混合器工作原理
管道混合器工作原理是通过将两种或多种不同的流体通过管道混合在一起，实现均匀混合的过程。

其工作原理主要包括以下几个步骤：
1. 进料：不同的流体分别通过各自的管道进入混合器，通常通过泵或重力自流的方式将流体输送到混合器中。

2. 混合：进入混合器的流体通过设备内部的结构或装置进行混合。

常见的结构有静态混合器和动态混合器。

- 静态混合器：采用特殊的结构或板片、曲线等物理装置来
增加流体的湍流程度和接触面积，从而实现混合的目的。

- 动态混合器：使用搅拌机械或旋转装置来搅动流体，使其
互相交叉、对流，促进混合。

3. 均匀化：经过混合后的流体进一步通过混合器的结构或装置，使其进行更多次的混合，以达到更好的均匀化效果。

4. 出料：混合后的流体通过混合器的出口管道排出。

总体来说，管道混合器通过一系列的设备和结构，将不同的流体进行均匀混合，实现所需的混合效果。

不同的混合器结构和运行参数会影响混合的效果，因此在实际应用中需要根据具体情况选择合适的混合器型号和操作条件。

混合器原理
混合器是一种用于将多个物质混合在一起的设备。

其原理基于质量守恒定律和动量守恒定律。

在混合器中，每个物质都具有一定的质量和速度。

当这些物质进入混合器后，它们会通过一系列的管道、阀门和搅拌装置进行混合。

在混合过程中，物质会通过管道相互流动，并在搅拌装置的作用下产生动力。

首先，根据质量守恒定律，混合器中输入的物质质量等于输出的物质质量。

因此，通过精确控制每个物质的输入流量，我们可以保证混合后的物质质量符合要求。

其次，根据动量守恒定律，物质在管道中的流动速度和方向取决于输入的动量。

通过控制管道的形状、长度和直径，以及调节阀门的开度，我们可以控制物质在管道中的流速和流向。

最后，在混合器中使用搅拌装置，可以增加物质之间的相互接触和混合效果。

搅拌装置的旋转运动可以使不同物质之间产生剪切力和湍流，加速混合过程，使混合后的物质均匀分布。

总结起来，混合器利用质量守恒定律和动量守恒定律，通过控制物质的输入流量、管道形状和阀门开度，以及使用搅拌装置来实现多个物质的混合。

这种混合器可以广泛应用于化工、食品加工、药品制造等领域。

管道混合器的原理字体大小：大- 中- 小lvyehb发表于11-09-28 10:32 阅读(243) 评论(0)分类：>产品介绍管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水与各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90～95%，可节省药剂用量约20～30%，对提高水处理效果，节约能源，具有重大意义。

>构造原理管道混合器一般由三节混合单元组成（也可根据混合介质的特性增加节数）。

每节混合单元为一个180°扭曲的固定螺旋叶片（或90°交叉插板叶片），分左旋和右旋两种。

相邻两节中的螺旋叶片旋转方向相反，并相错90°。

为便于安装螺旋叶片，玻璃钢筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。

其它材质的管道混合器做法不尽相同。

管道混合器的螺旋叶片不动，仅是被混合的物料或介质的运动，流体通过它除产生降压外，无需外部能源。

主要是流动分割、径向混合、反向旋转，两种介质不断激烈掺混扩散，达到混合目的。

>适用范围1、城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用；2、城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用；3、给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理；4、工业废水中进行酸碱中和混合作用；5、多种工业废水进行混合均化处理。

>设计参数1、管道混合器管径按经济流速进行选择，一般按0.9～1.2m/s计算，管径大于500mm的最大流速可达1.5m/s。

有条件时，将管径放大50～100mm，可以减少水头损失；2、管道混合器混合单元节数基本组合按三节考虑，水头损失约0.4～0.6m，也可根据混合介质的情况增减节数；3、管道混合器内水压按0.1MPa考虑，也可根据实际压力进行设备加工。

湖南物美价廉静态管式混合器原理
管式混合器，又称管道混合器，是一种高效能的混合设备，适用于各种液体的混合、溶解、悬浮和反应。

在湖南地区，这种设备因其物美价廉的特点，深受广
大用户的青睐。

管道混合器的工作原理是利用液体流动中的换热和质量传递过程，通过混合器内部的特殊结构，在流体流动过程中实现液体的充分混合。

主要是通过改变流体
流动的方向和加速其速度，从而使得流体在混合器内部产生剧烈的混合和剪切，从而达到混合的效果。

此外，管道混合器的内部结构通常设计得非常合理，可以使流体在同一时间、同一空间内进行剧烈的混合，这种混合方式可以使得不同物质的接触面积大大增加，从而提高混合效率和混合质量。

整体来说，湖南物美价廉的静态管式混合器依靠其先进的混合原理和结构设计，能够以高效、快速、均匀的方式混合各种液体，大大提升了混合工作的效率以及混合物的品质，为各行各业的生产制造工作提供了极大的便利。

管道混合器推荐构造原理适用范围设计数据特点喷嘴式涡流式异形管道混合器静态管道混合器、推荐管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的梦想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的追求，混合效率高达，可节省药剂用量约，对提高水处理效果，节约能源具有重大意义。

管道混合器的材质分玻璃钢，碳钢和不锈钢三种。

采用玻璃钢材质具有加工方便，坚固耐用耐腐蚀等优点。

管道混合器、构造原理管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元（也可根据混合介质的性能增加节数）。

混合的方法有种，分别为喷嘴式，涡流式，多孔板、异形板式。

对于常见的静态螺旋片式混合器，是在多孔板、异形板式混合器上发展而来，每节混合器有一个°扭曲的固定螺旋叶片，分左旋和右旋两种。

相邻两节中的螺旋叶片旋转方向相反，并相错°。

为便于安装螺旋叶片，筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。

管道内螺旋叶片是固定的，流体通过它产生流向变化，出现紊流现象从而提高混合效率，这种静态混合器除产生降压外，它不用外部能源。

、适用范围.城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用。

. 城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用。

. 给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理。

. 工业废水进行酸碱中和混合作用。

. 几种工业废水进行混合均化处理。

、设计数据.混合器管径按经济流速进行选择，一般按～计算，管径大于的最大流速可达。

有条件时，将管径放大～，可以减少水头损失。

管道混合器 The latest revision on November 22, 2020管道混合器1介绍2构造原理3适用范围4设计数据5特点喷嘴式涡流式异形管道混合器静态管道混合器1、介绍管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90~95%，可节省药剂用量约20~30%，对提高水处理效果，节约能源具有重大意义。

管道混合器的材质分玻璃钢，碳钢和不锈钢三种。

采用玻璃钢材质具有加工方便，坚固耐用耐腐蚀等优点。

管道混合器2、构造原理管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元（也可根据混合介质的性能增加节数）。

混合的方法有3种，分别为喷嘴式，涡流式，多孔板、异形板式。

对于常见的静态螺旋片式混合器，是在多孔板、异形板式混合器上发展而来，每节混合器有一个180°扭曲的固定螺旋叶片，分左旋和右旋两种。

相邻两节中的螺旋叶片旋转方向相反，并相错90°。

为便于安装螺旋叶片，筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。

管道内螺旋叶片是固定的，流体通过它产生流向变化，出现紊流现象从而提高混合效率，这种静态混合器除产生降压外，它不用外部能源。

3、适用范围1.城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用；2. 城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用；3. 给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理；4. 工业废水进行酸碱中和混合作用；5. 几种工业废水进行混合均化处理。

管式混合器原理
管式混合器是一种常用的工业设备，用于混合或搅拌两种或多种物质。

它由一个长管子和一个旋转的搅拌器组成。

混合器的原理是通过旋转的搅拌器将物质从管道的一端输送到另一端，并沿途混合。

具体来说，管式混合器的工作原理如下：
1. 物质进入混合器：将要混合的物质通过进料口注入管式混合器的管道中。

这些物质可以是液体、固体或气体。

2. 搅拌器的运动：混合器中的搅拌器开始旋转，可以是通过电动机或其他动力驱动。

搅拌器的旋转速度可以根据需要进行调整。

3. 混合物的作用：随着搅拌器的旋转，物质在管道中被推动和混合。

搅拌器的形状和设计可以促进物质的均匀混合。

4. 混合物的输出：混合后的物质沿管道被输送到输出口，可以进一步用于其他工艺或装置。

管式混合器具有混合效果好、操作简单、结构紧凑等优点。

它广泛应用于化工、医药、食品等行业，用于混合、溶解、均质和反应等工艺。

通过调整搅拌器的转速、管道的设计和物质的进料方式，可以实现不同混合过程的需求。

总的来说，管式混合器的原理是通过旋转的搅拌器将物质从进
料口输送到出料口，并在其中混合均匀。

这种混合器的工作原理简单却有效，常用于工业生产中的混合工艺。

管道混合器的构造和作用原理
管道混合器
管道混合器也称管式静态混合器、静态混合器,在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效,是处理水域各种药剂实现瞬间混合的理想设备,具有快速高效混合、结构简单,节约能耗、体积小巧等特点,在不需外动力情况下,水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用,使加入的药剂迅速、均匀地扩散到整个水体中,达到瞬间混合的目的,混合效率高达90~95%,可节省药剂用量约20~30%,对提高水处理效果,节约能源具有重大意义;采用玻璃钢材质具有加工方便,坚固耐用耐腐蚀等优点;
构造和作用原理
管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成,一般三节管道连用,作为一个单元也可根据混合介质的性能增加节数;混合的方法有3种,分别为喷嘴式,涡流式,多孔板、异形板式;
对于常见的静态螺旋片式混合器,是在多孔板、异形板式混合器上发展而来,每节混合器有一个180°扭曲的固定螺旋叶片,分左和右两种;相邻两节中的螺旋叶片旋转方向相反,并相错90°;为便于安装螺旋叶片,筒体做成两个半圆形,两端均用法兰连接,筒体缝隙之间用环氧树脂粘合,保证其密封要求;管道内螺旋叶片是固定的,流体通过它产生流向变化,出现紊流现象从而提高混合效率,这种静态混合器除产生降压外,它不用外部能源;
管道混合器作为一个单元,一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成,管道混合器一般三节管道连用,作为一个单元,管径按经济流速进行选择,一般按～s 计算,管径大于500mm的最大流速可达s;管道混合器有条件时,将管径放大50～100mm,可以减少水头损失;。

混合器工作原理混合器是一种常见的工业设备，用于混合和加工不同种类的材料。

其基本工作原理是将不同的物料组合在一起并通过旋转、搅拌或其他运动方式将它们混合。

混合器的种类繁多，包括了很多不同的操作方式和功能。

下面是混合器工作原理的详细介绍：一、混合器的结构组成混合器主要分为以下几个部分：驱动系统、转子、转子组、搅拌棒等。

驱动系统通常由电机、减速器和链条组成。

电机提供了混合器旋转所需的动力，而减速器可减少电机的转速和提高转矩。

链条则将动力传递到转子和搅拌棒上。

转子通常是混合器的主要部件，其作用是将混合物搅拌和混合。

转子的结构非常多样化，包括了不同的形状、材料和尺寸。

转子组通常也是混合器的一个关键部分，它包含了多个转子，每个转子负责混合某种物料。

搅拌棒通常被固定在转子上，搅拌物质时它会旋转并推动混合物。

搅拌棒的形状也很多样化，有些是圆形的，有些则是刀片形的。

混合器的工作原理其实非常简单：将不同的物料加入到混合器中，然后启动驱动系统，使转子开始旋转。

当转子旋转时，搅拌棒也会跟随转动，将物料推到一起并将其混合。

混合器的混合强度通常取决于旋转速度、转子的形状和搅拌棒的数量和形状等因素。

混合器通常采用下面四种不同的混合方法：1. 共同变化法：物料通过各种运动方式在混合器内相互碰撞、摩擦和剪切，从而达到混合的目的。

2. 共同移动法：物料被放在固定式或移动式的容器中，容器沿着各种轨道移动，物料被推到一起混合。

3. 液体混合法：在物料和液体中加入混合剂后，在混合器中通过各种方法将其混合。

4. 悬浮混合法：将粉状或颗粒状的材料分散在液体中，使其悬浮并通过搅拌混合。

三、混合器的应用领域混合器广泛应用于制药、化工、食品、化妆品等领域，因为它具有以下优点：1. 可以充分混合不同的材料，使其达到均匀的混合状态。

2. 可以生产高质量的混合物，有效提高产品的质量。

4. 混合器的操作简单，占用空间小，易于维护。

综上所述，混合器是一个非常重要的工业设备，它可以将不同的材料混合在一起，并提供高效的混合解决方案。

管道混合器的作用和目的
管道混合器是安装在供水管路上的一种装置，主要用于混合两个或多个水源，使水源的温度及活性更加均匀，以确保供水系统提供的质量和供水温度。

管道混合器的主要作用是混合冷热水供应，以便提供可控的温度供热水给用户。

它们通常用于酒店、医院等商业设施以及住宅、公共洗手间等各种类型的设施，以调节房间内的水温，避免因过热或过冷而造成伤害。

管道混合器目的是提供舒适的温度，以确保室内水温可以根据设定值自动调节和维持，同时还可以满足日常洗涤和淋浴的需要，提高用户的体验，节能省水，减少用水量。

此外，管道混合器还可以防止水温过高或过低，以避免烫伤和冻伤，为用户提供安全和舒适的使用环境。

管道混合器我公司静态混合器规格种类齐全，使用范围广泛，在多项重点工程中获得应用。

我公司是多家世界五百强化工、食品、医药、石油类企业的设备指定提供商。

公司提供JT系列静态混合器共分为K、X、H、L、V五个大类。

材质可选用316SS，321SS，304SS 不锈钢，碳钢，塘瓷，PVC，CPVC，聚四氟乙烯，PP，聚丙烯，FFE，PVDF，钛材等各类其他特殊材质。

静态混合器也被称为管道混合器，管线式混合器，或直接被叫做混合器，在实际生产中具有广泛的应用。

静态混合器本身没有运动部件，依靠单元的特殊结构和流体运动，使互不相溶的流体各自分散，彼此混合，达到良好的混合效果。

在生产中常结合分配器一同使用，也有将分配器直接固定在混合器前端，侧面接多个连接口，习惯上被称为加药管式混合器。

多根静态混合器并联使用组成列管式高效换热器。

JTV型静态混合器 JTX型静态混合器 JTL型静态混合器JTH型静态混合器JTK型静态混合器JTV型静态混合器适用于粘度≤100厘泊的液-液、液-气、气-气的混合乳化、反应、吸收、萃取、强化传热过程。

dh≤3.5适用于粘度≤100厘泊清洁介质；dh≥5应用介质可伴有少量非粘结性杂质。

JTX型静态混合器适用于粘度≤10000厘泊的中高粘度液~液反应、混合、吸收过程或生产高聚合物流体的混合、反应过程，处理量较大时使用效果更佳。

JTL型静态混合器适用于化工、石油、油脂等行业粘度量≤1000000厘泊或伴有高聚物介质的混合，同时进行传热、混合和传热反应的热交换器、加热或冷却粘性产品等单元操作。

JTH型静态混合器适用于精细加工、塑料、合成纤维、矿冶等部门的混合、乳化、配色、注塑、纺丝、传热等过程，对流量小、混合要求高的中高粘度（≤1000000厘泊）的清洁介质尤为合适。

JTK型静态混合器适用于化工、石油、制药、食品、精细化工、塑料、环保、合成纤维、矿冶等部门的混合、反应、萃取、吸收、注塑、配色、传热等过程。

管道混合器内部结构管道混合器是一种用于混合两种或更多种液体或气体的设备，被广泛应用于化工、食品、制药工业等领域。

混合器的内部结构直接影响着混合效果以及生产的成本和质量。

在本文中，我们将重点介绍管道混合器的内部结构，以及不同结构对混合性能的影响。

一、管道混合器的基本结构管道混合器通常由进口管、混合室和出口管三部分组成。

其中，混合室是整个混合过程的关键部分，它通过将进入混合器的液体或气体在混合室内进行搅拌和撞击，从而实现混合的目的。

混合室的结构大致可以分为以下几种：1.同心环形混合室同心环形混合室即为将不同直径的管子套在一起，构成环形的混合室。

进入混合室的两种液体或气体在同心环形结构中，进行高速旋转，产生撞击和湍流，增加混合效率。

同心环形混合室的优点在于结构简单，容易清洗维护，同时适用于高粘度液体的混合。

但如果不同液体的流速不一致，容易产生“分流”现象，导致混合效果不佳。

2.静态混合器静态混合器即为在混合室内安装了特殊的挡板、螺旋孔道、混合网等，形成一系列复杂的通道和反应区，使液体或气体在通道内高速旋转和反应，从而达到混合的目的。

静态混合器的优点在于能够实现高精度混合、消除“分流”现象，且结构紧凑，运行稳定。

但是其成本较高，需要高精密加工，较难进行清洁维护。

3.动态混合器动态混合器通过在混合室内增设高速旋转的搅拌器、切割器、撞击器等，使不同液体在高速摩擦、碰撞和切割中混合，从而实现混合效果。

动态混合器的优点在于混合效果好，通用性强，适用于多种液体或气体的混合。

但是因为需要机械运转，运行成本相对较高，且不易进行清洗以及对于粘稠度较高的液体混合效果不佳。

二、不同结构的混合器对混合效果的影响管道混合器的内部结构不同，混合效果也会有较大差异。

例如，在同心环形混合器中，由于液体的流速不同，易产生“分流”现象，导致混合效果不佳。

而在静态混合器中，由于通道的复杂性，其混合效果较好，但受限于加工精度，容易受到粘度和流量的影响。

湖南物美价廉静态管式混合器原理一、引言湖南物美价廉静态管式混合器是一种广泛应用于化工、制药、食品等领域的混合设备，它通过静态混合原理，将两种或多种不同的物料进行均匀混合，以达到提高生产效率和产品质量的目的。

本文将从混合器的工作原理、结构组成、优点和应用范围等方面进行探讨。

二、工作原理湖南物美价廉静态管式混合器的工作原理基于流体力学中的静态混合原理。

当两种或多种不同的物料通过混合器内的管道流动时，由于管道内存在多个内部结构，如交叉管道、交错排列的隔板等，使得物料在流动过程中发生多次的分离、交叉、再分离等运动，从而实现了物料的混合。

这种混合方式不依赖于机械搅拌或加热等外部能量，而是通过流体的自身动力将物料混合均匀。

三、结构组成湖南物美价廉静态管式混合器主要由进料口、出料口、管道、内部结构和外壳等组成。

其中，管道是混合器的核心部件，内部结构起着混合物料的关键作用，而外壳则起到保护管道和内部结构的作用。

进料口和出料口的设计旨在方便物料的输入和输出。

四、优点1. 高效均匀的混合效果：湖南物美价廉静态管式混合器能够实现高效均匀的混合效果，确保每个物料颗粒都得到充分的混合，提高产品质量。

2. 节能环保：相较于传统的机械搅拌混合设备，静态管式混合器不需要外部能源的消耗，节约能源，减少环境污染。

3. 结构简单易清洗：静态管式混合器的结构相对简单，易于清洗和维护，减少了生产过程中的停机时间。

4. 适用范围广泛：湖南物美价廉静态管式混合器适用于各种物料的混合，包括液体与液体、液体与固体、固体与固体等不同物料的混合需求。

五、应用范围湖南物美价廉静态管式混合器广泛应用于化工、制药、食品等行业。

在化工领域，它常用于反应器内的物料混合、均化和溶解等过程中；在制药领域，它常用于制药原料的混合和均化，以及药物的溶解等过程中；在食品领域，它常用于食品添加剂的混合和均化，以及食品浓缩和稳定等过程中。

湖南物美价廉静态管式混合器凭借其高效、节能、环保等优点，得到了广泛的应用和赞誉。

饮用水厂管道混合器混合是使投加的混凝剂迅速扩散与水体并使胶体脱稳的重要措施，良好的混合对降低药耗，提高絮凝效果作用极大。

一般有效的混合有水泵混合、机械混合和管式静态混合等。

管道混合器是在管道内安放一定形状的导流叶片，使水流产生分离或旋流，以增加混合效果，使药剂具有扩散速度快的特点，使两种介质在瞬间内达到快速混合，其需要的能量有水流本身提供。

且管道静态混合不占地，不需外加动力，具有正反切割水流、双向回流、漩涡混流等三个作用，混合效率达94％以上，效果明显。

构造原理：管道混合器一般由管道分别于喷嘴，涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元（也可根据混合介质的性能增加节数）。

每节混合单元为一个180°扭曲的固定螺旋叶片（或90°交叉插板叶片），分左旋和右旋两种。

相邻两节中的螺旋叶片旋转方向相反，并相错90°。

为便于安装螺旋叶片，玻璃钢筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。

混合的方法有三种，分别为喷嘴式、涡流式、多孔板、异形板式。

管道内螺旋叶片是固定的，；流体通过它产生流向变化，出现紊流现象从而提高混合效率，这种静态混合器除产生降压外，它不用外部能源。

管道混合器的螺旋叶片不动，仅是被混合的物料或介质的运动，流体通过它除产生降压外，无需外部电源。

主要是流动分割、径向混合。

反向旋转，两种介质不断激烈掺混扩散，达到混合目的。

技术参数：型号DN200长度1.1m 压力=1.0MPA加药装置主要有加药箱，搅拌箱，计量泵、液位计、电控柜、管路、阀门、安全阀、止回阀、压力表、过滤器、底座、扶梯等加药装置根据所需药剂浓度，在搅拌箱内配置，经搅拌器均匀后投入溶液箱，用计量泵箱投药点或指定的系统中输送所配制的溶液，以达到各种设计要求，如;除垢、除氧、混凝、加酸、加碱等。

加药过程也可手动操作，也可通过PC 机、磁翻板液位计、PH计、行程控制器、变频器等各种电器、仪表、使加药装置成为机电一体化产品、实现自动控制。

管道混合器示意图【混合器改进应用】</script>改造前风粉混合器结构示意图改造前风粉混合器存在的问题是：经常发现进入炉膛煤粉不均匀，在燃烧器喷口发现有些粉管煤粉浓度高，有些粉管煤粉浓度低，甚至不来煤粉等现象，造成锅炉运行参数不稳定，汽压、汽温下降，被迫短时间降负荷，锅炉容易发生灭火，负荷波动较大；严重时造成一次风管堵塞及烧管。

分析认为：产生给粉不均匀的原因主要由于原风粉混合器设计不合理。

该风粉混合器内的上托板距离下粉口只有60mm，一次风在此处扰动很大，而且风压越高风速越大，扰动就越大，在下粉口处无法形成负压，有时会托住煤粉，造成下粉不畅。

而且因结构设计为双托板，阻力太大是造成该处产生正压的原因之一。

为进一步证实该风粉混合器不利于正常下粉，我们在给粉机的下粉短节处开口焊接了一吹扫孔，在此处对十二只粉管空载时的负压情况进行测量，结果如下表：单位：kPa从表中可以看出，十二只粉管在空载时的负压情况不甚理想，靠后墙的两根粉管由于管路长，阻力大，基本无负压，B2、B3甚至冒正压。

而在给粉机下粉时，粉管的正压就更严重。

3改进措施及效果根据实际测量情况，我们于9月7日、18日分别对正压B2、B3以及负压较小的A2、A3、C3粉管的风粉混合器进行了改进，改进后的风粉混合器如图2所示：图2改进后风粉混合器结构示意图改进方法是：（1）切除双层托板，改成单层托板，在给粉机下粉管与混合器联接处的后管壁加一块50mm 钢板插入风粉混合器内部，使一次风速受压速产生引流作用。

（2）在给粉机下部短节处距16m层水泥接板300mm左右的落粉管各安装一个测孔，以便测量该处静压数值。

改进后粉管的负压为下表所示：单位：kPa由表可见，经改进后的大部分粉管的负压情况有所好转，投运后效果良好，给粉的均匀性明显提高，一次粉管的堵管情况基本得到控制，但在运行中一次风速波动仍较大。

>>>>混合器改进应用责任编辑：飞雪阅读：人次感谢您的阅读！。
