土工膜防渗单元工程施工质量验收评定表填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。
1.单元工程划分：以施工铺设的区、段划分，每一次连续铺填的区、段或每500～1000㎡划分为一个单元工程。
土工膜防渗体与刚性建筑物或周边连接部位，应按其连续施工段（一般30～50m)划分为一个单元工程。
2.单元工程量：填写本单元工程土工膜防渗面积（㎡)。
3.土工膜防渗体单元工程施工宜分为下垫层和支持层、土工膜备料、土工膜铺设、土工膜与刚性建筑物或周边连接处理、上垫层和防护层5个工序，其中土工膜铺设工序为主要工序。
本表是在表1.17.1～表1.17.5工序质量验收评定后完成。
4.单元工程施工质量验收评定应包括下列资料。
(1)施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料与各项实体检验项目的检验记录资料。
(2)监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程质量标准。
(1)合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL631—2012的要求。
(2)优良标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50%及以上，且主要工序应达到优良等级；各项报验资料应符合SL631—2012的要求。
混凝土防渗墙单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.本表适用于松散透水地基或土石坝坝体内以泥浆护壁连续造孔成槽和浇筑混凝土形成的混凝土地下连续墙，其他成槽方法形成的混凝土防渗墙可参照执行。
2.单元工程划分：宜以每一个槽孔划分为一个单元工程。
3.单元工程量：填写本单元混凝土浇筑量（m³）。
4.本单元工程施工工序宜分为造孔、清孔（包括接头处理）、混凝土浇筑（包括钢筋笼、预埋件、观测仪器安装埋设）3个工序，其中混凝土浇筑为主要工序。
本表是在表3.8.1～表3.8.3工序质量验收评定合格后完成。
5.单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
6.混凝土防渗墙单元工程施工质量验收评定标准。
（1）合格标准：如果进行了墙体钻孔取芯和其他无损检测等方式检查，则在其检査结果符合设计要求的前提下，工序施工质量验收评定全部合格；各项报验资料应符合SL633—2012的要求。
（2）优良标准：如果进行了墙体钻孔取芯和其他无损检测等方式检查，则在其检查结果符合设计要求的前提下，工序施工质量验收评定全部合格，其中2个及以上工序达到优良，并且混凝土浇筑工序达到优良；各项报验资料应符合SL633—2012的要求。
水利水电工程混凝土防渗墙单元工程施工质量验收评定表混凝土防渗墙造孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.单位工程、分部工程、单元工程名称及部位填写要与表3.8相同。
2.检验（测）方法及数量。
3.工序施工质量验收评定应提交下列资料。
（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。
水利水电工程混凝土防渗墙单元工程质量评定表及施工记录表附表1～11注：未填写检验具体内容的不得评定质量等级.填表说明填表时必须遵守“填表基本规则”，并符合以下要求：1、单元工程划分:以每一槽孔为一个单元工程。
2、单元工程量：本单元混凝土体积（m 3)及单元槽段长度L X（m）。
3、填表依据:本表依据附表1至附表11防渗墙工程的施工记录填写。
施工单位务必作好施工记录，监理单位要认真检查。
如单元工程划分为重要隐蔽单元工程，项目法人、设计、工程运行管理（施工阶段已经有时）单位应与施工、监理单位组成联合小组，共同检查核定其质量等级并填写签证表。
4、检查项目项次2、4、10、12、15的质量标准栏中有设计要求,须填写设计具体要求,如内容较多应另附页。
项次17必须填写检查结果.混凝土芯结构、表面情况、混凝土抗压强度、抗渗标号、弹性模量必须符合设计标准，强度保证率在80%以上。
5、单元工程质量标准：在槽孔的主要检查（测）项目符合质量标准的前提下，凡其它检查项目基本符合质量标准，且其它检测项目有70％及以上符合质量标准的,评为“合格”；凡其它检查项目全部符合质量标准，且其它检测项目有90％及以上符合质量标准的，评为“优良”。
单元工程名称及部位: 施工单位：钻机类型：槽孔编号：单孔编号：第页施工机组：接班孔深： m 交班孔深: m 班次：年月日时至月日时机长: 班长：记录员:单元工程名称及部位：施工单位：抓斗型号：抓斗宽度: mm 槽孔编号：施工机组: 接班孔深： m 交班孔深： m 年月日时机长：班长：记录员：附表3：防渗墙单孔（槽）基岩／相对不透水层鉴定表单元工程名称及部位：槽孔编号：单孔编号：施工单位：施工机组：中心桩号：附表4：防渗墙造孔质量检查记录表单元工程名称及部位：槽孔编号: 槽孔长度：m检查孔位:桅杆高： m 检查方法:施工单位:施工机组：检查时间：年月日机长：质检员：记录员：监理工程师: 注:上游方向偏差为正值，下游方向偏差为负值，面向下游左偏差为正值,右偏差为负值。

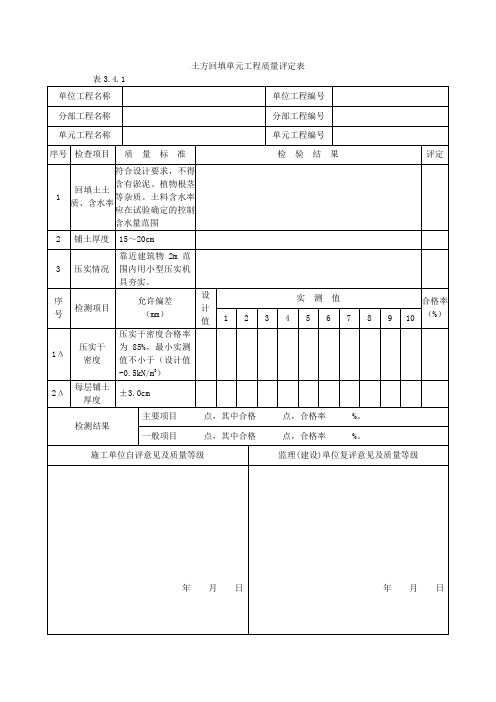

堤防（或坝体）填筑单元工程质量评定表
表42
说明
堤防（或坝体）压实控制指标干密度（干容重）的取样数量为：坝体工程每100～200ｍ3取一个样，堤防工程每200～400ｍ3去一个样，取样用的环刀容积，对土料不宜小于100ｃｍ3（内径50ｍｍ）对砾质土和砂砾料不宜小于200ｍ3（内径70ｍｍ）；取样深度应在压实层厚度下部三分之一的部位，若压实厚度较薄，压实下部三分之一的厚度不足环刀高度，则取样深度以留足环刀取满土为准，每次取样时应测量压实土层厚度。
当含砾多环刀法不能使用时，应采用灌砂法或灌水法进行测试。
保证项目：
检查数量：全数检查。
检查方法：1项观察及查阅试验记录
2项检查验收记录
3项观察及测量铺土厚度
4项观察及检查施工记录
5项观察及尺量检查
基本项目：
检查数量：全数检查。
检查方法：检查干密度（干容重）测试记录。
允许偏差项目：
检查数量与方法：1项用尺量或水准仪测量每100ｍ2一个测点。
2、3、4项每20延长米测一处，2项尺量，3项用经纬
仪、尺量检查，4项用水准仪检查。

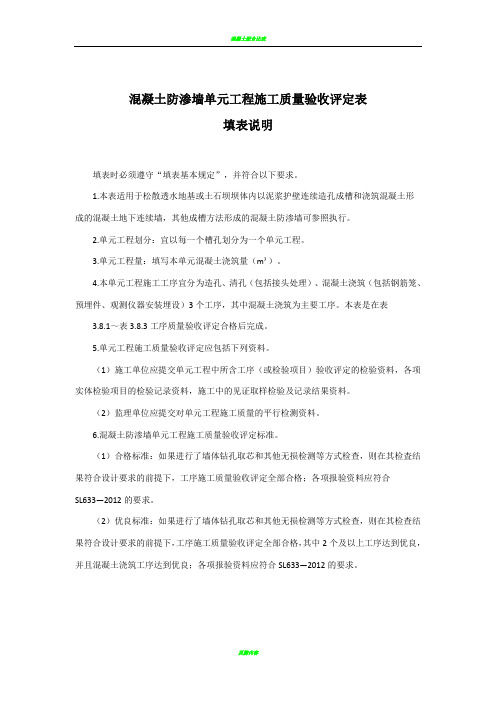

混凝土防渗墙单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.本表适用于松散透水地基或土石坝坝体内以泥浆护壁连续造孔成槽和浇筑混凝土形成的混凝土地下连续墙，其他成槽方法形成的混凝土防渗墙可参照执行。
2.单元工程划分：宜以每一个槽孔划分为一个单元工程。
3.单元工程量：填写本单元混凝土浇筑量（m³）。
4.本单元工程施工工序宜分为造孔、清孔（包括接头处理）、混凝土浇筑（包括钢筋笼、预埋件、观测仪器安装埋设）3个工序，其中混凝土浇筑为主要工序。
本表是在表3.8.1～表工序质量验收评定合格后完成。
5.单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
6.混凝土防渗墙单元工程施工质量验收评定标准。
（1）合格标准：如果进行了墙体钻孔取芯和其他无损检测等方式检查，则在其检査结果符合设计要求的前提下，工序施工质量验收评定全部合格；各项报验资料应符合SL633—2012的要求。
（2）优良标准：如果进行了墙体钻孔取芯和其他无损检测等方式检查，则在其检查结果符合设计要求的前提下，工序施工质量验收评定全部合格，其中2个及以上工序达到优良，并且混凝土浇筑工序达到优良；各项报验资料应符合SL633—2012的要求。
水利水电工程混凝土防渗墙单元工程施工质量验收评定表混凝土防渗墙造孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.单位工程、分部工程、单元工程名称及部位填写要与表相同。
2.检验（测）方法及数量。
3.工序施工质量验收评定应提交下列资料。
（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。
