igbt的工作原理

igbt吸收电容原理

IGBT（Insulated Gate Bipolar Transistor，一种绝缘栅双极型晶体管）吸收电容原理是指在IGBT器件的工作过程中，由于器件结构的特殊性，存在一个内部吸收电容。

在IGBT的结构中，有一个绝缘栅控制层，用于控制电流的流动。当绝缘栅上施加正向偏压时，控制层中存在一个耦合电容。这个耦合电容与晶体管区域之间形成一个简单的RC电路。

当晶体管开关过程中，当绝缘栅电压发生变化时，耦合电容的电荷流动会导致晶体管和其他物理和化学效应的响应。这就产生了IGBT的内部耦合效应，导致其具有吸收电容特性。

IGBT的吸收电容可以通过电路模型表示。其中，该模型包含了电流源（来自外部电源）和吸收电容（由内部结构产生的）。当电流源的输出电流超过某个阈值时，吸收电容开始起作用，吸收电流从电流源中吸收并储存电能。

具体来说，在IGBT的开关过程中，当绝缘栅电流趋近于零时，耦合电容中的电荷开始回流到绝缘栅上。这一过程会产生一个反向电流，称为反向空转电流，或吸收电流。

这个吸收电流的产生是因为耦合电容的电荷储存在绝缘栅中，随着绝缘栅电压变化，电荷会从耦合电容回流到绝缘栅上。这个电流的发生会导致绝缘栅电流发生变化，并对整个器件的性能产生影响。因此，在IGBT设计和使用中，吸收电容的影响需要被考虑和处理，以确保器件的稳定和可靠工作。

IGBT的工作原理和工作特性

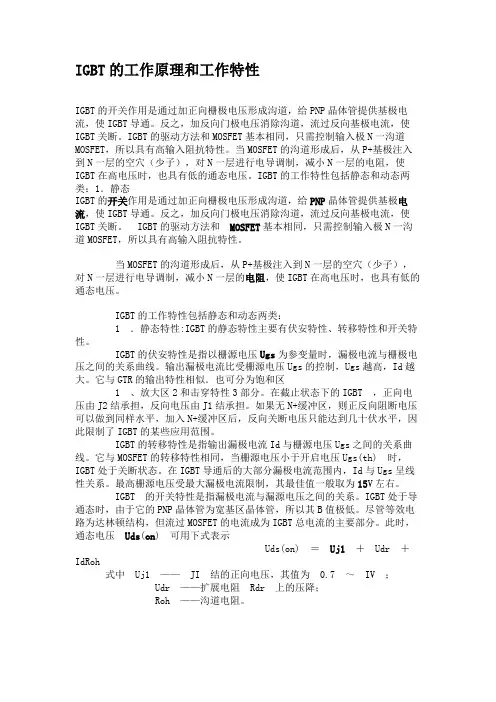

IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP晶体管提供基极电流，使IGBT导通。反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT关断。IGBT的驱动方法和MOSFET基本相同，只需控制输入极N一沟道MOSFET，所以具有高输入阻抗特性。当MOSFET的沟道形成后，从P+基极注入到N一层的空穴（少子），对N一层进行电导调制，减小N一层的电阻，使IGBT在高电压时，也具有低的通态电压。IGBT的工作特性包括静态和动态两类：1．静态

IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP晶体管提供基极电流，使IGBT导通。反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT关断。 IGBT的驱动方法和 MOSFET基本相同，只需控制输入极N一沟道MOSFET，所以具有高输入阻抗特性。

当MOSFET的沟道形成后，从P+基极注入到N一层的空穴（少子），对N一层进行电导调制，减小N一层的电阻，使IGBT在高电压时，也具有低的通态电压。

IGBT的工作特性包括静态和动态两类：

1 ．静态特性:IGBT的静态特性主要有伏安特性、转移特性和开关特性。

IGBT的伏安特性是指以栅源电压Ugs为参变量时，漏极电流与栅极电压之间的关系曲线。输出漏极电流比受栅源电压Ugs的控制，Ugs越高，Id越大。它与GTR的输出特性相似．也可分为饱和区

1 、放大区2和击穿特性3部分。在截止状态下的IGBT ，正向电压由J2结承担，反向电压由J1结承担。如果无N+缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT的某些应用范围。

IGBT的转移特性是指输出漏极电流Id与栅源电压Ugs之间的关系曲线。它与MOSFET的转移特性相同，当栅源电压小于开启电压Ugs(th) 时，IGBT处于关断状态。在IGBT导通后的大部分漏极电流范围内，Id与Ugs呈线性关系。最高栅源电压受最大漏极电流限制，其最佳值一般取为15V左右。

电磁炉igbt工作原理

电磁炉使用了一种称为IGBT（绝缘栅双极性晶体管）的功率半导体器件，其工作原理如下：

1. 电源输入：当电磁炉接通电源时，交流电会先经过整流器转换为直流电。

2. 电流变换：直流电经过逆变器，被转换为高频交流电。逆变器的核心部件就是IGBT。

3. IGBT工作原理：IGBT由三个部分组成——NPN型晶体管（一个底面接收器和一个集电极）、PNP型晶体管（基极和发射极）以及一个嵌入在P型层中的绝缘栅。当控制信号施加在绝缘栅上时，可以控制NPN型晶体管和PNP型晶体管之间的电流传输。

4. 控制信号：控制信号根据设定的加热功率和温度需求，通过控制电路添加或减少，并传递给IGBT。

5. 高频电流输出：通过控制和调整IGBT的导通和关断时间，高频电流被传送到线圈中。线圈内的磁场产生了交变的磁通量。

6. 感应加热效应：当放置在电磁炉上的铁质或者感应层底部的铁质锅具进入磁场后，感应层内的铁质材料会形成涡流（感应电流）。涡流会在锅底产生热量，进而加热食物。

7. 加热控制：电磁炉内的传感器会感知锅具的温度变化，通过反馈传给控制电路。控制电路会根据反馈信号和设定的加热功率，调整IGBT的控制信号来控制加热温度。

igbt的工作原理

IGBT的全称是绝缘栅双极型晶体管（Insulated Gate Bipolar

Transistor），它是一种广泛应用于电力电子领域的高性能功率半导体器件。IGBT结构复杂，但其工作原理可以用简单的方式来解释。

在IGBT中，主要有三个区域，N型区、P型区和N+型区。N型区和P型区之间有一个绝缘栅层，这就是为什么它被称为绝缘栅双极型晶体管。当IGBT处于关断状态时，绝缘栅层阻止电流流动；当IGBT处于导通状态时，绝缘栅层允许电流流动。

IGBT的工作原理可以分为导通状态和关断状态两种情况。

首先我们来看IGBT的导通状态。当正向电压施加在N+型区，而负向电压施加在P型区时，P-N结会被击穿，电子和空穴会结合并形成电流。此时，绝缘栅层的电场会使P型区中的电子被吸引到N型区，从而形成导通。IGBT处于导通状态时，可以通过控制栅极电压来控制电流的大小。

其次是IGBT的关断状态。当IGBT处于关断状态时，绝缘栅层会阻止电子和空穴的结合，从而阻止电流的流动。此时，控制栅极的电压会使绝缘栅层形成一个能量垒，从而将电流阻断。

总的来说，IGBT的工作原理可以简单概括为，通过控制栅极电压来控制P-N结的击穿和阻断，从而实现对电流的控制。IGBT因其具有高压、高速、大电流控制能力，被广泛应用于变频调速、逆变器、电力调节等领域。

需要注意的是，IGBT在实际应用中需要考虑到温度、电压、电流等因素的影响，以确保其稳定可靠地工作。同时，对于IGBT的驱动电路设计也需要特别注意，以充分发挥IGBT的性能优势。

总之，IGBT作为一种重要的功率半导体器件，其工作原理的理解对于电力电子领域的工程师和研究人员来说至关重要。希望本文能够帮助读者对IGBT的工作原理有一个清晰的认识。
