igbt的工作原理

IGBT是什么？

作者：海飞乐技术 时间：2017-04-13 16:00

IGBT是什么？

IGBT全称为绝缘栅双极型晶体管(Insulated Gate Bipolar

Transistor)，所以它是一个有MOS Gate的BJT晶体管，可以简单理解为IGBT是MOSFET和BJT的组合体。MOSFET主要是单一载流子(多子)导电，而BJT是两种载流子导电，所以BJT的驱 动电流会比MOSFET大，但是MOSFET的控制级栅极是靠场效应反型来控制的，没有额外的控制端功率损耗。所以IGBT就是利用了MOSFET和BJT的优点组合起来的，兼有MOSFET的栅极电压控制晶体管(高输入阻抗)，又利用了BJT的双载流子达到大电流(低导通压降)的目的 (Voltage-Controlled

Bipolar Device)。从而达到驱动功率小、饱和压降低的完美要求，广泛应用于600V以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。

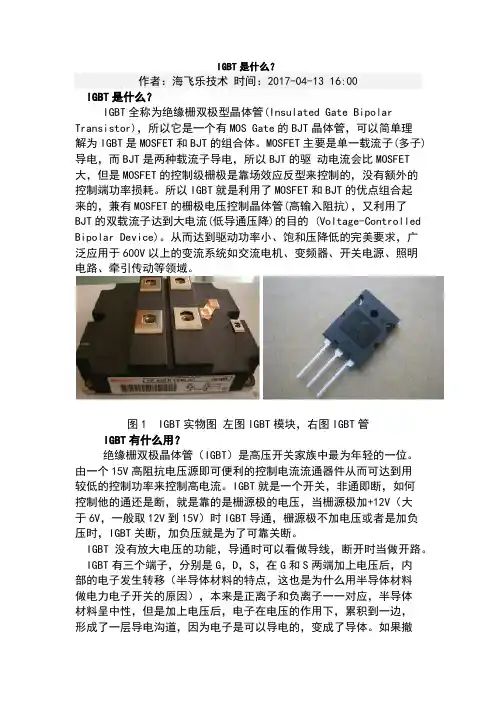

图1 IGBT实物图 左图IGBT模块，右图IGBT管

IGBT有什么用？

绝缘栅双极晶体管（IGBT）是高压开关家族中最为年轻的一位。由一个15V高阻抗电压源即可便利的控制电流流通器件从而可达到用较低的控制功率来控制高电流。IGBT就是一个开关，非通即断，如何控制他的通还是断，就是靠的是栅源极的电压，当栅源极加+12V（大于6V，一般取12V到15V）时IGBT导通，栅源极不加电压或者是加负压时，IGBT关断，加负压就是为了可靠关断。

IGBT没有放大电压的功能，导通时可以看做导线，断开时当做开路。

IGBT有三个端子，分别是G，D，S，在G和S两端加上电压后，内部的电子发生转移（半导体材料的特点，这也是为什么用半导体材料做电力电子开关的原因），本来是正离子和负离子一一对应，半导体材料呈中性，但是加上电压后，电子在电压的作用下，累积到一边，形成了一层导电沟道，因为电子是可以导电的，变成了导体。如果撤掉加在GS两端的电压，这层导电的沟道就消失了，就不可以导电了，变成了绝缘体。

IGBT的特性

IGBT是MOSFET与双极晶体管的复合器件。它既有MOSFET易驱动的特点，又具有功率晶体管电压、电流容量大等优点。其频率特性介于MOSFET与功率晶体管之间，可正常工作于几十kHz频率范围内，故在较高频率的大、中功率应用中占据了主导地位。

IGBT是电压控制型器件，在它的栅极?发射极间施加十几V的直流电压，只有μA级的漏电流流过，基本上不消耗功率。但IGBT的栅极?发射极间存在着较大的寄生电容（几千至上万pF），在驱动脉冲电压的上升及下降沿需要提供数A的充放电电流，才能满足开通和关断的动态要求，这使得它的驱动电路也必须输出一定的峰值电流。

IGBT作为一种大功率的复合器件，存在着过流时可能发生锁定现象而造成损坏的问题。在过流时如采用一般的速度封锁栅极电压，过高的电流变化率会引起过电压，为此需要采用软关断技术，因而掌握好IGBT的驱动和保护特性是十分必要的。

IGBT的驱动

栅极驱动电压的上升、下降速率对IGBT开通关断过程有着较大的影响。IGBT的MOS沟道受栅极电压的直接控制，而MOSFET部分的漏极电流控制着双极部分的栅极电流，使得IGBT的开通特性主要决定于它的MOSFET部分，所以IGBT的开通受栅极驱动波形的影响较大。IGBT的关断特性主要取决于内部少子的复合速率，少子的复合受MOSFET的关断影响，所以栅极驱动对IGBT的关断也有影响。

在高频应用时，驱动电压的上升、下降速率应快一些，以提高IGBT开关速率降低损耗。

在正常状态下IGBT开通越快，损耗越小。但在开通过程中如有续流二极管的反向恢复电流和吸收电容的放电电流，则开通越快，IGBT承受的峰值电流越大，越容易导致IGBT损害。此时应降低栅极驱动电压的上升速率，即增加栅极串联电阻的阻值，抑制该电流的峰值。其代价是较大的开通损耗。利用此技术，开通过程的电流峰值可以控制在任意值。

绝缘栅双极型晶体管（IGBT）的工作原理、基本特性、主要参数

绝缘栅双极晶体管（Insulated-Gate Bipolar Transistor，IGBT）是一种复合型电力电子器件。它结合了MOSFET和电力晶体管GTR的特点，既具有输入阻抗高、速度快、热稳定性好和驱动电路简单的优点，又具有输入通态电压低、耐压高和承受电流大的优点，因而具有良好的特性。自1986年IGBT开始投入市场以来，就迅速扩展了其应用领域，目前已取代了原来GTR和一部分MOSFET的市场，成为中、小功率电力电子设备的主导器件，并在继续努力提高电压和电流容量，以期再取代GTO的地位。

IGBT的结构与工作原理

IGBT是三端器件。具有栅极G、集电极C和发射极E。图1（a）给出了一种由N沟道MOSFET与双极型晶体管组合而成的IGBT的基本结构。与MOSFET对照可以看出，IGBT比MOSFET多一层P+注入区，因而形成了一个大面积的PN结J1。这样使得IGBT导通时由P+注入区向N基区发射载流子，从而对漂移区电导率进行调制，使得IGBT具有很强的通流能力。

图1 IGBT的结构、等效电路和电气符号

从图1可以看出，这是用双极型晶体管与MOSFET组成的达林顿结构，相当于一个由MOSFET驱动的PNP晶体管，RN为晶体管基区内的调制电阻。因此，IGBT的驱动原理与MOSFET基本相同，它是一种场控器件，其开通和关断是由栅射电压uGE决定的，当uGE为正且大于开启电压UGE（th）时，MOSFET内形成沟道，并为晶体管提供基极电流，进而使IGBT导通。由于前面提到的电导调制效应，使得电阻RN减小，这样高耐压的IGBT也具有很小的通态压降。当栅极与发射极间施加反向电压或不加信号时，MOSFET内的沟道消失，晶体管的基极电流被切断，使得IGBT关断。

上述PNP晶体管与N沟道MOSFET组合而成的IGBT称为N沟道IGBT，记为N-IGBT，其电气图形符号如图1（c）所示。相应的还有P沟道IGBT，记为P-IGBT，将图1（c）中的箭头反向即为P-IGBT的电气图形符号。实际当中N沟道IGBT应用较多，因此下面均以其为例进行介绍。

IGBT原理及保护技术

电压时，也具有低的通态电压。

IGBT 的工作特性包括静态和动态两类：

1 ．静态特性 IGBT 的静态特性主要有伏安特性、转移特性和开关特性。

IGBT 的伏安特性是指以栅源电压Ugs 为参变量时，漏极电流与栅极电压之间的关系曲线。输出漏极电流比受栅源电压Ugs的控制，Ugs越高，Id 越大。它与GTR 的输出特性相似．也可分为饱和区1、放大区2和击穿特性三部分。在截止状态下的IGBT ，正向电压由 J2 结承担，反向电压由J1 结承担。如果无N+ 缓冲区，则正反向阻断电压可以做到同样水平，加入N+ 缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT 的某些应用范围。

IGBT 的转移特性是指输出漏极电流Id与栅源电压Ugs 之间的关系曲线。它与MOSFET 的转移特性相同，当栅源电压小于开启电压 Ugs(th) 时，IGBT 处于关断状态。在 IGBT 导通后的大部分漏极电流范围内，Id与Ugs呈线性关系。最高栅源电压受最大漏极电流限制，其最佳值一般取为15V 左右。

IGBT 的开关特性是指漏极电流与漏源电压之间的关系。IGBT处于导通态时，由于它的 PNP 晶体管为宽基区晶体管，所以其B值极低。尽管等效电路为达林顿结构，但流过 MOSFET 的电流成为IGBT 总电流的主要部分。此时，通态电压Uds(on) 可用下式表示

Uds(on) ＝ Uj1＋ Udr＋IdRoh

式中 Uj1 —— JI 结的正向电压；

Udr ——扩展电阻Rdr上的压降；

Roh ——沟道电阻。

通态电流 Ids 可用下式表示：

Ids=(1+Bpnp)Imos

式中 Imos ——流过 MOSFET 的电流。

由于 N+ 区存在电导调制效应，所以 IGBT 的通态压降小，耐压1000V 的IGBT 通态压降为2 ～3V 。
