等值线作图方法

Mapgis制图方法步骤及常用功能

电脑制图基本步骤：

在做一幅图之前，先新建一个文件夹（用来保存与该图有关的所有文件），用图名给该文件夹命名，例：×××矿1号剖面，之后将扫描的图放入该文件夹中。

打开MAPGIS主菜单，进行系统设置，把工作目录设置为刚才新建的文件夹（×××矿1号剖面），其余三项在安装MAPGIS软件时设置好。

因为扫描文件为（*.tif）格式，在MAPGIS中使用不变，因此需要转换成MAPGIS可使用的文件格式（*msi），需要进行数据类型转换：

MAPGIS主菜单→图象处理→图象分析（镶嵌配准）→

文件→数据输入→转换数据类型：（*.tif）→添加文件（扫描的文件）→转换

图形处理→输入编辑→确定：新建工程（把做的这张图看作一个工程），在左区点右键→新建区、新建线、新建点→

矢量化→装入光栅文件→描图

其它常用功能：

做平面图之前，生成标准图框：

自动生成图框：

MAPGIS主菜单→实用服务→投影变换→

系列标准图框→键盘生成矩形图框→

矩形图框参数输入：坐标系：国家坐标系；带号：20/40；注记：公里值。边框参数：内间距10，外间距1，边框宽1。网线类型：绘制实线坐标线；比例尺：图的比例尺（例：5000）；矩形分幅方法：任意公里矩形分幅。

图廓参数： 横向起始公里值（去带号）：例20556000→556.000，纵向起始公里值：例4820.000，横向结束公里值： ，纵向结束公里值： ，

图廓内网线参数：网起始值（根据起始公里值定）： ，网间隔（根据比例尺定）： ；

（例横向起始值为556.020，比例尺为5000，网起始值应为：556.500，网间隔为0.5）

图幅名称：××××，图框文件名：×××，线参数设置→点参数设置→确定

因为扫描图纸过程中会产生变形，为校正所产生的误差，需要用标准图框对扫描图转换后的（*.msi）格式的图纸进行图像校正，如下：

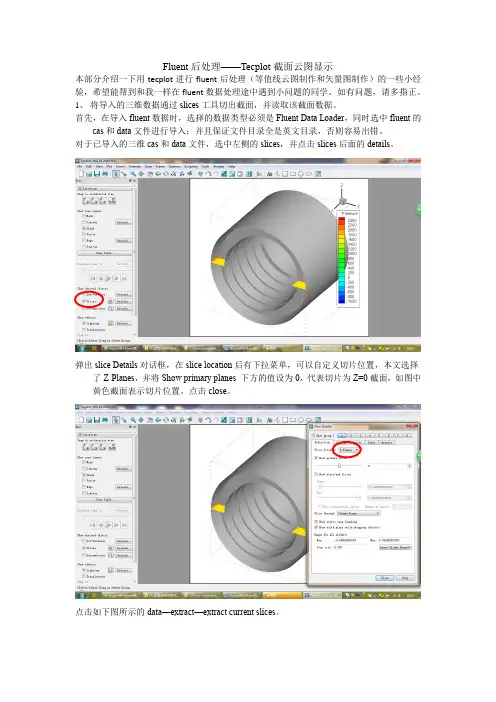

Fluent后处理——Tecplot截面云图显示

本部分介绍一下用tecplot进行fluent后处理（等值线云图制作和矢量图制作）的一些小经验，希望能帮到和我一样在fluent数据处理途中遇到小问题的同学。如有问题，请多指正。

1、 将导入的三维数据通过slices工具切出截面，并读取该截面数据。

首先，在导入fluent数据时，选择的数据类型必须是Fluent Data Loader，同时选中fluent的cas和data文件进行导入；并且保证文件目录全是英文目录，否则容易出错。

对于已导入的三维cas和data文件，选中左侧的slices，并点击slices后面的details。

弹出slice Details对话框，在slice location后有下拉菜单，可以自定义切片位置，本文选择了Z-Planes，并将Show primary planes 下方的值设为0，代表切片为Z=0截面，如图中黄色截面表示切片位置。点击close。

点击如下图所示的data—extract—extract current slices。

弹出对话框，点击extract。

切片就会变为实体，如下图所示。

为了只显示切片，点击左侧栏中的zone style，在弹出的对话框中，将slice：Z=0上面的内容全部取消选择，如下图。

选中左侧栏中的contour，云图就会显示出来（vector同理）。视角可以自由调整。至此，读取切片数据完成。

2、 如何不让云图像蒙了一层雾一般，使其颜色更鲜艳？

如下图，云图颜色不鲜亮。

取消下图中lighting选项，云图颜色恢复明亮。

3、 修整等值线云图

可以看到默认的云图比较粗糙，如果有需要的话，可以对其进行修整，让图看起来更加好看。点击contour后面的details或双击右侧的legend box，在弹出的对话框中第二行选择最后一栏legend，在alignment后有个下拉菜单，可以选择vertical或horizontal，意思是legend box的排布方式是垂直或者水平，可以根据需要选择。

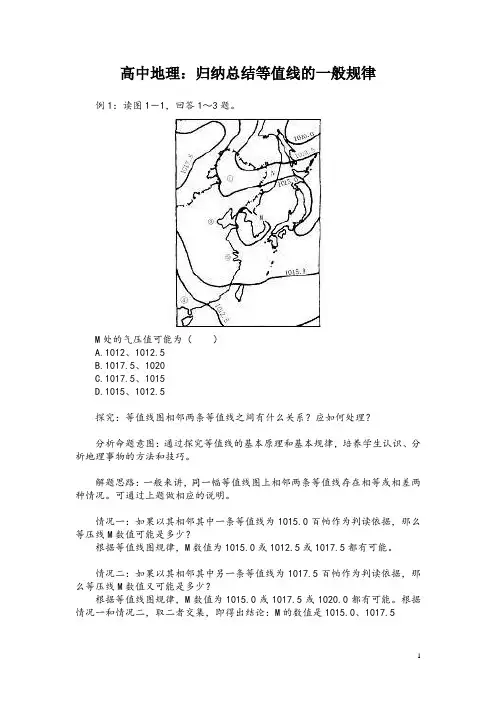

1 高中地理：归纳总结等值线的一般规律

例1：读图1－1，回答1～3题。

M处的气压值可能为（ ）

A.1012、1012.5

B.1017.5、1020

C.1017.5、1015

D.1015、1012.5

探究：等值线图相邻两条等值线之间有什么关系？应如何处理？

分析命题意图：通过探究等值线的基本原理和基本规律，培养学生认识、分析地理事物的方法和技巧。

解题思路：一般来讲，同一幅等值线图上相邻两条等值线存在相等或相差两种情况。可通过上题做相应的说明。

情况一：如果以其相邻其中一条等值线为1015.0百帕作为判读依据，那么等压线M数值可能是多少？

根据等值线图规律，M数值为1015.0或1012.5或1017.5都有可能。

情况二：如果以其相邻其中另一条等值线为1017.5百帕作为判读依据，那么等压线M数值又可能是多少？

根据等值线图规律，M数值为1015.0或1017.5或1020.0都有可能。根据情况一和情况二，取二者交集，即得出结论：M的数值是1015.0、1017.5

2 情况三：如果M取1015.0，那么M内的数值是多少？如果M取1017.5，那么M内的数值又是多少？

根据数值的变化规律，我们得出如果M取其中的小值，那么M内的数值就小于这个值；如果M取其中的大值，则M内的数值就大于这个大值。

小结：一般来讲，同一幅等值线图上相邻两条等值线有两种情况：要么相差一个等值距，要么相等。

例2：某山区的一所学校，拟组织学生对附近公路的交通流量进行调查，读图4，完成下列要求：

（1）判断E、F、G三个地点中，能目测到公路上过往H处车辆的是

。

（2）试用地形剖面图解释你所做的判断。并作简要说明，图画在下面的方框内：

说明： 。

资料 Fluent后处理——Tecplot截面云图显示

本部分介绍一下用tecplot进行fluent后处理（等值线云图制作和矢量图制作）的一些小经验，希望能帮到和我一样在fluent数据处理途中遇到小问题的同学。如有问题，请多指正。

1、 将导入的三维数据通过slices工具切出截面，并读取该截面数据。

首先，在导入fluent数据时，选择的数据类型必须是Fluent Data Loader，同时选中fluent的cas和data文件进行导入；并且保证文件目录全是英文目录，否则容易出错。

对于已导入的三维cas和data文件，选中左侧的slices，并点击slices后面的details。

弹出slice Details对话框，在slice location后有下拉菜单，可以自定义切片位置，本文选择了Z-Planes，并将Show primary planes 下方的值设为0，代表切片为Z=0截面，如图中黄色截面表示切片位置。点击close。

点击如下图所示的data—extract—extract current slices。 资料

弹出对话框，点击extract。

切片就会变为实体，如下图所示。 资料

为了只显示切片，点击左侧栏中的zone style，在弹出的对话框中，将slice：Z=0上面的内容全部取消选择，如下图。

选中左侧栏中的contour，云图就会显示出来（vector同理）。视角可以自由调整。至此，读取切片数据完成。 资料

2、 如何不让云图像蒙了一层雾一般，使其颜色更鲜艳？

如下图，云图颜色不鲜亮。

取消下图中lighting选项，云图颜色恢复明亮。 资料

3、 修整等值线云图

可以看到默认的云图比较粗糙，如果有需要的话，可以对其进行修整，让图看起来更加好看。点击contour后面的details或双击右侧的legend box，在弹出的对话框中第二行选择最后一栏legend，在alignment后有个下拉菜单，可以选择vertical或horizontal，意思是legend box的排布方式是垂直或者水平，可以根据需要选择。
