Mapgis作等值线图方法

生成等值线图

在surfer中确定等值线图的色标

打开mapgis 在空间分析--DTM分析--Grd模型--离散数据网格化，打开原始数据，选择成图数据行列，然后确定（生成网格化文件默认保存在原始数据所在文件位置）。

Grd模型--平面等值线图绘制，打开生成的网格化文件，在设置选项中画勾，制图幅面--选择 “原始数据范围”点击--等值层值--删除当前分段，起始Z和终止Z输入在surfer中确定的色标分段和颜色，然后点击添加分段，然后同样操作输入第二个分段，(一个分段的终止和下一个分段的起始不能重合.比如分段0-288-934-1571-2086-2400，第一个分段为0-288，第二个分段可以设为288.1-934，第三个分段为934.1-1571 ……)，最后再点确定，然后要删除288.1 934.1

1571.1…这几层。然后确定。生成图 文件--另存数据于—保存点，线，区文件到事先新建的文件夹，然后关掉工作区。

打开mapgis—图形处理—输入编辑—新建工程—在左边工程文件区右键添加项目打开生成的点,线,面文件.按照wp,wl,wt顺序排列在工作区,然后点击1:1或者刷新,然后成图.

1. 生成图框

在上图中,将鼠标放在图的四个角读出四个角的坐标,确定x轴和y轴的最大值和最小值,记下来.

重新打开mapgis—实用服务—投影变换—系列标准图框—鼠标生成矩形图框

轮廓参数—输入x,y的起始值,例如:x的值15690200—15693200,y的值5191750—5194300

为了好看(框比图大),在这里输入的起值要比x,y的最小值小,比最大值大.比如可以输入x:15690150—15693250,y:5191700—5194350

图廓内网线参数—为xy的最小值,间距dx,dy由图的xy方向的长度来定,

网线类型--绘制实线坐标线

坐标系—图形坐标

其他的可以不管.

点击确定

1 MAPGIS绘制等值线

第一节

整体思路及制图目标

物化探图件中，等值线图是物化探工作中必须的作图解释环节，是对地质现象分析解译的一个很重要的方法。这里我们介绍和要求掌握两种用MAPGIS绘制等值线图的方法：

1、掌握利用网格化剖分（GRID模型）绘制等值线图的方法；

2、掌握利用三角剖分（TIN模型）绘制等值线图的方法。

第二节

数据准备与制图步骤

一. 网格化剖分（GRD模型）

1、数据准备：生成 “制表符分隔的文本文档”或“逗号分隔的文本文档”（如图7.1）。

图7.1 制表符分隔的文本文档

2、打开MAPGIS→空间分析→DTM分析，选择“GRD模型”→“离散数据网格化…”（图7.2），然后选择要进行网格化的文件打开。

图7.2 打开离散数据网格化步骤

3、在弹出的“离散数据网格化”对话框中（图7.3），按下列顺序设置各项：

2 1）设置数据列：按数据情况设置坐标X、Y及物性值Z所在的列。

2）网格参数设置：这里只要设置合适的网格间距就可以了。

3）网格化方法设置：一般情况下，物探、化探的数据网格化方法都选择Kring泛克里格法网格化。单击“选择”按钮，弹出“克里格网格化配置对话框”（图7.4），可以对网格化进行一些配置（对配置内容不是很熟悉的情况下，建议选择默认的值即可）；单击“搜索”按钮，弹出“网格化点搜索配置对话框”（图7.5），可以对网格化的搜索类型、规则等进行配置。

4）设置输出网格文件名及存储路径。

设置好以上信息后，单击“确定”即可。

图7.3 离散数据网格化参数设置对话框

图7.4 克里格网格化配置对话框

图7.5网格化点搜索配置对话框

4、选择“GRD 模型”→“平面等值线图绘制”，选择网格化数据文件（*.GRD）打开后，弹出图7.6，然后按下列步骤进行等值线图绘制参数设置。

3

图7.6 设置等值线参数对话框

1） “设置”栏里：选择“等值线套区”（可以对等值线进行普染色，即建立区文件）、绘制色阶和保留边界线（如图7.7）。

Mapgis成等值线图

1、首先用surfer网格、白化、滤波、样条平滑所需要成图的数据，生成**.grd格式的文件。

2、用surfer打开**.grd格式文件，点击左上角“文件（F）”——另存为（A），在弹出的对话框中选择好保存的路径、文件名，在保存类型（T）项

选择“GS Binary(*.grd)”保存。

3、打开Mapgis——空间分析——DTM分析——GDR模型——平面等值线绘制——在弹出的对框中选择刚刚另存为的文件打开——弹出的对话框中进行各项参数设置如下：

（1）红色框1中，根据自己需要进行选择，一般四个勾全选择，光滑度根据自己需要确定。

（2）红色框2中，一般选择原始数据范围，生成的比例尺就是1：1000的图，成图后可以根据自己需要进行调整。

（3）图框3中是最重要的，它的设置反应出做成图的美观程度，一般首先1

2

3 点击“等值线值”在弹出的对话框中设置，如下图右侧：

（1） 一般要“删除当前分段”（系统默认的等值线色阶），然后按照自己想分的色阶进行分别设置（每个起始、终止值及对应的颜色、步长都可以自己设置，设置好后点击“添加新分段”，系统就会按照设置好的步长进行颜色变化分段填充。如果想设置多个色阶，第二个分段的起始值与第一个分段的终止值不能一样，必须要大些，应为这两个值也要对应颜色进行色阶分段填充）。

（2） 如果要改变分段，可以选中分段后进行改正，但改正后必须“更新当前分段”。

（3） 设置好后点距确认，推出此对话框。

4、此时可以在上图红色框3中进行“线参数”、“标记参数”的设置，还可以删除或添加等值线。

5、一切设置好后就可以点击确定，等值线图就完成了。

6、保存点、线、区文件。

7、打开Mapgis或者Section新建工程，添加刚刚保存的点、线、区文件即可。

注意：第3、4步中的设置很重要，因为到第5步后退出来就是做成的图，如果发现要改的地方，就没法再进去改参数，只能重新从第1步开始做。（反正我没发现进入修改等值线参数的方法，如果谁知道请留言告诉我，谢谢！）

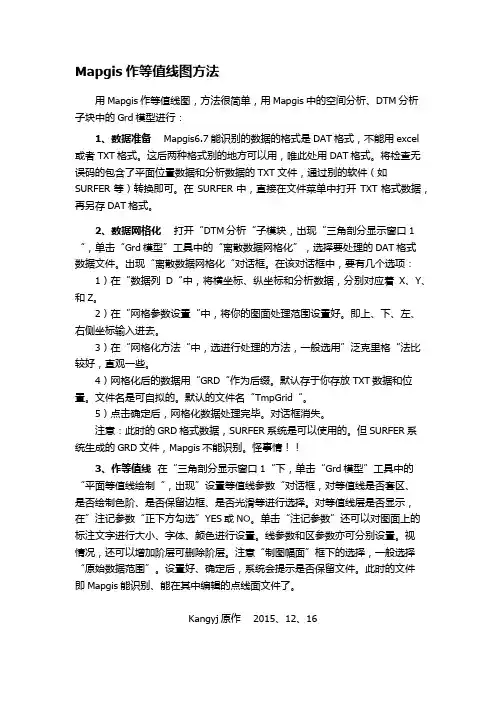

Mapgis作等值线图方法

用Mapgis作等值线图，方法很简单，用Mapgis中的空间分析、DTM分析子块中的Grd模型进行：

1、数据准备 Mapgis6.7能识别的数据的格式是DAT格式，不能用excel或者TXT格式。这后两种格式别的地方可以用，唯此处用DAT格式。将检查无误码的包含了平面位置数据和分析数据的TXT文件，通过别的软件（如SURFER等）转换即可。在SURFER中，直接在文件菜单中打开TXT格式数据，再另存DAT格式。

2、数据网格化 打开“DTM分析“子模块，出现“三角剖分显示窗口1“，单击“Grd模型”工具中的“离散数据网格化”，选择要处理的DAT格式数据文件。出现“离散数据网格化“对话框。在该对话框中，要有几个选项：

1）在“数据列D“中，将横坐标、纵坐标和分析数据，分别对应着X、Y、和Z。

2）在“网格参数设置“中，将你的图面处理范围设置好。即上、下、左、右侧坐标输入进去。

3）在“网格化方法“中，选进行处理的方法，一般选用”泛克里格“法比较好，直观一些。

4）网格化后的数据用“GRD“作为后缀。默认存于你存放TXT数据和位置。文件名是可自拟的。默认的文件名“TmpGrid“。

5）点击确定后，网格化数据处理完毕。对话框消失。

注意：此时的GRD格式数据，SURFER系统是可以使用的。但SURFER系统生成的GRD文件，Mapgis不能识别。怪事情！！

3、作等值线 在“三角剖分显示窗口1“下，单击“Grd模型”工具中的“平面等值线绘制“，出现”设置等值线参数“对话框，对等值线是否套区、是否绘制色阶、是否保留边框、是否光滑等进行选择。对等值线层是否显示，在”注记参数“正下方勾选”YES或NO。单击“注记参数”还可以对图面上的标注文字进行大小、字体、颜色进行设置。线参数和区参数亦可分别设置。视情况，还可以增加阶层可删除阶层。注意“制图幅面”框下的选择，一般选择“原始数据范围”。设置好、确定后，系统会提示是否保留文件。此时的文件即Mapgis能识别、能在其中编辑的点线面文件了。
