铸造工艺基础知识及理论
目录
一、基础概念................................................2
1.1 铸造的定义与意义.....................................3
1.2 铸造工艺的种类与应用.................................4
二、铸造材料................................................6
三、铸造设备................................................7
3.1 熔炼设备.............................................9
3.2 锻造设备............................................10
3.3 后处理设备..........................................11
四、铸造工艺过程...........................................12
五、铸造工艺设计...........................................13
5.1 工艺方案的确定......................................15
5.2 工艺参数的选择......................................16
5.3 工艺文件的编制......................................18 六、铸造质量与控制.........................................20
6.1 铸造缺陷的产生原因及防止措施........................22
压铸基础知识压铸的优缺点
压铸是一种金属铸造工艺，其特点是利用模具腔对融化的金属施加高压。那么你对压铸了解多少呢?以下是由店铺整理关于压铸知识的内容，希望大家喜欢!
压铸使用的模具
压铸模具由两部分组成，分别是覆盖部分与活动部分，它们结合的部分则被称为分型线。在热室压铸中，覆盖部分拥有浇口，而在冷室压铸中则为注射口。熔融金属可以从这里进入模具，这个部位的形状同热室压铸中的注射嘴或是冷室压铸中的注射室相匹配。活动部分通常包括推杆以及流道，所谓流道是浇口和模腔之间的通道，熔化的金属通过这个通道进入模腔。覆盖部分通常连接在固定压板或前压板上，而活动部分则连接在可动压板上。模腔被分成了两个模腔镶块，它们是独立的部件，可以通过螺栓相对容易地从模具上拆下或安装。
模具是经过特别设计的，当打开模具后铸件会留在活动部分内。这样活动部分的推杆就会把铸件给推出去，推杆通常是通过压板驱动的，它会准确地用同样大小的力量同时驱动所有的推杆，这样才能保证铸件不被损坏。当铸件被推出后，压板收缩把所有的推杆收回，为下一次压铸做好准备。由于铸件脱模时仍然处于高温状态，只有推杆的数量足够多，才能保证平均到每根推杆上的压力足够小，不至于损坏铸件。不过推杆仍然会留下痕迹，因此必须仔细设计，让推杆的位置不会对铸件的运作造成过多影响。
模具中的其它部件包括型芯滑板等。型芯是用来在铸件上开孔或开口的部件，它们也能用来增加铸件的细节。型芯主要有三种：固定、活动以及松散型。固定型芯的方向同铸件脱出模具的方向平行，它们要么是固定的，要么永久性地连接在模具上。可动型芯可以布置在除了脱出方向以外的任何方向上，铸件凝固后打开模具之前，必须利用分离装置把活动型芯从模腔内拿出。滑块和活动型芯很接近，最大的区别在于滑块可以用来制造倒凹表面。在压铸中使用型芯和滑块会大幅增加成本。松散型芯也被称作取出块，可以用来制造复杂的表面，例如螺纹孔。在每个循环开始之前，需要先手动安装滑块，最后再同铸件一起被推出。然后再取出松散型芯。松散型芯是价格最昂贵的型芯，因为制造它需要大量劳动，而且它会增加循环时间。
压铸基础知识测试卷
姓名：＿＿＿ 日期：＿＿＿＿ 得分：＿＿＿
一、填空题：（每空2分）
1. 压铸的定义：将熔融合金在＿＿＿、＿＿＿条件下填充模具型腔，并在＿＿＿下冷却凝固成型的铸造方法。
2. 锌合金密度是＿＿＿克/立方厘米，熔点为＿＿＿℃，凝结点为＿＿＿℃，与其他合金相比特性：压铸流动性好，易于成型，电镀性能好。
3. 溶汤温度最高设置不可超出＿＿＿℃，当超出此温度时，坩埚中铁析出产生杂质，使锌汤流动性、电镀性变坏。加料时液面距离坩埚面＿＿＿mm左右为宜。
4. 生产中如遇长时间停机时，请将溶汤温度、鹅颈温度、射嘴温度设置在＿＿＿℃以下，降低＿＿＿、＿＿＿等零部件损耗延长使用寿命。
5. 炉子关闭后＿＿＿-＿＿＿小时再关闭冷却水，开炉前先开冷却水。
6. 压铸工艺是将＿＿＿、＿＿＿和＿＿＿三大要素有机地组合而加以综合运用的过程。
7. 锌合金熔炼温度在＿＿＿℃-＿＿＿℃，压铸模具正常工作温度一般在＿＿＿℃-＿＿＿℃.产品冷却时间2-5秒。
8. 锌合金产品外观主要缺陷有：＿＿＿、＿＿、＿＿＿、＿＿＿等。
二、判断题：（每题3分 对的打ˇ、错的打Χ）
1. 生产时可以不要佩戴手套、护目镜、安全鞋。（ ）
2. 在熔炉及鹅颈工作时，必须佩戴高温手套。（ ）
3. 勿用手直接触碰高温铸件、模具、熔炉。（ ） 4. 可以在设备未关电的情况下进入其动作范围，如需进入模具或设备时必须关闭电源，并要有至少一人在旁监护。（ ）
5. 在装、卸模具时必须将手动、自动开关，打在自动位置上。（ ）
6. 含油、水及电镀件可以投入锅中使用。（ ）
7. 设备表面灰尘、污垢可以不用清洁。（ ）
8. 正常鹅颈温度设置在420℃，射嘴温度设置在430℃. （ ）
9. 当质检发现不良品产生，叫其改正时可以不予理会。（ ）
三、问答题：
1.铸件的气泡是怎样产生的？5分

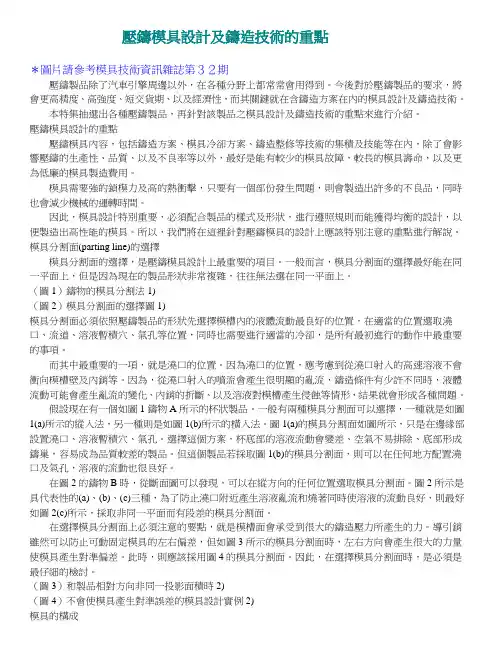

壓鑄模具設計及鑄造技術的重點
＊圖片請參考模具技術資訊雜誌第３２期
壓鑄製品除了汽車引擎周邊以外，在各種分野上都常常會用得到。今後對於壓鑄製品的要求，將會更高精度、高強度、短交貨期、以及經濟性，而其關鍵就在含鑄造方案在內的模具設計及鑄造技術。
本特集抽選出各種壓鑄製品，再針對該製品之模具設計及鑄造技術的重點來進行介紹。
壓鑄模具設計的重點
壓鑄模具內容，凿括鑄造方案、模具冷卻方案、鑄造整修等技術的集積及技能等在內，除了會影響壓鑄的生產性、品質、以及不良率等以外，最好是能有較少的模具故障，較長的模具壽命，以及更為低廉的模具製造費用。
模具需要強的鎖模力及高的熱衝擊，只要有一個部份發生問題，則會製造出許多的不良品，同時也會減少機械的運轉時間。
因此，模具設計特別重要，必頇配合製品的樣式及形狀，進行遵照規則而能獲得均衡的設計，以便製造出高性能的模具。所以，我們將在這裡針對壓鑄模具的設計上應該特別注意的重點進行解說。
模具分割面(parting line)的選擇
模具分割面的選擇，是壓鑄模具設計上最重要的項目。一般而言，模具分割面的選擇最好能在同一平面上，但是因為現在的製品形狀非常複雜，往往無法選在同一平面上。
（圖1）鑄物的模具分割法1)
（圖2）模具分割面的選擇圖1)
模具分割面必頇依照壓鑄製品的形狀先選擇模槽內的液體流動最良好的位置，在適當的位置選取澆口、流道、溶液暫積穴、氣孔等位置，同時也需要進行適當的冷卻，是所有最初進行的動作中最重要的事項。
而其中最重要的一項，就是澆口的位置。因為澆口的位置，應考慮到從澆口射入的高速溶液不會衝向模槽壁及內銷等。因為，從澆口射入的噴流會產生很明顯的亂流，鑄造條件有少許不同時，液體流動可能會產生亂流的變化、內銷的折斷、以及溶液對模槽產生侵蝕等情形，結果就會形成各種問題。
假設現在有一個如圖1鑄物A所示的杯狀製品。一般有兩種模具分割面可以選擇，一種就是如圖1(a)所示的縱入法，另一種則是如圖1(b)所示的橫入法。圖1(a)的模具分割面如圖所示，只是在邊緣部設置澆口、溶液暫積穴、氣孔。選擇這個方案，杯底部的溶液流動會變差、空氣不易排除、底部形成鑄巢，容易成為品質較差的製品。但這個製品若採取圖1(b)的模具分割面，則可以在任何地方配置澆口及氣孔，溶液的流動也很良好。
