压铸模具的介绍

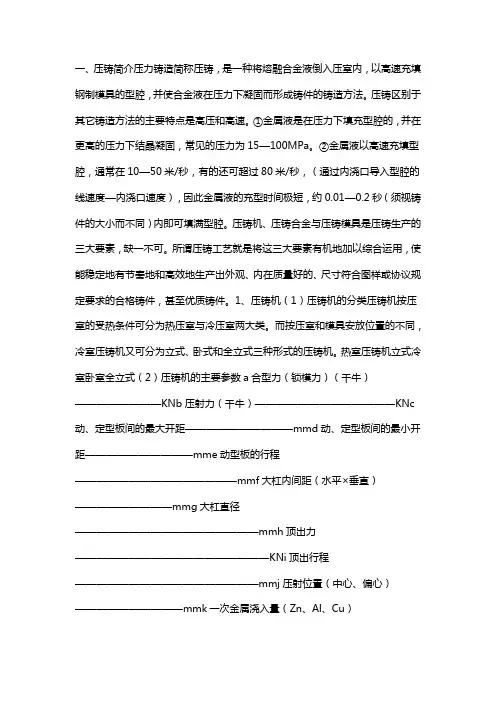

一、压铸简介压力铸造简称压铸，是一种将熔融合金液倒入压室内，以高速充填钢制模具的型腔，并使合金液在压力下凝固而形成铸件的铸造方法。压铸区别于其它铸造方法的主要特点是高压和高速。①金属液是在压力下填充型腔的，并在更高的压力下结晶凝固，常见的压力为15—100MPa。②金属液以高速充填型腔，通常在10—50米/秒，有的还可超过80米/秒，（通过内浇口导入型腔的线速度—内浇口速度），因此金属液的充型时间极短，约0.01—0.2秒（须视铸件的大小而不同）内即可填满型腔。压铸机、压铸合金与压铸模具是压铸生产的三大要素，缺一不可。所谓压铸工艺就是将这三大要素有机地加以综合运用，使能稳定地有节奏地和高效地生产出外观、内在质量好的、尺寸符合图样或协议规定要求的合格铸件，甚至优质铸件。1、压铸机（1）压铸机的分类压铸机按压室的受热条件可分为热压室与冷压室两大类。而按压室和模具安放位置的不同，冷室压铸机又可分为立式、卧式和全立式三种形式的压铸机。热室压铸机立式冷室卧室全立式（2）压铸机的主要参数a合型力（锁模力）（千牛）————————KNb压射力（千牛）—————————————KNc动、定型板间的最大开距——————————mmd动、定型板间的最小开距——————————mme动型板的行程———————————————mmf大杠内间距（水平×垂直）—————————mmg大杠直径—————————————————mmh顶出力——————————————————KNi顶出行程—————————————————mmj压射位置（中心、偏心）——————————mmk一次金属浇入量（Zn、Al、Cu）———————Kgl压室内径（Ф）——————————————mmm空循环周期————————————————sn铸件在分型面上的各种比压条件下的投影面积注：还应有动型板、定型板的安装尺寸图等。2、压铸合金压铸件所采用的合金主要是有色合金，至于黑色金属（钢、铁等）由于模具材料等问题，目前较少使用。而有色合金压铸件中又以铝合金使用较广泛，锌合金次之。下面简单介绍一下压铸有色金属的情况。（1）、压铸有色合金的分类受阻收缩混合收缩自由收缩铅合金-----0.2-0.3%0.3-0.4%0.4-0.5%低熔点合金锡合金锌合金--------0.3-0.4%0.4-0.6%0.6-0.8%铝硅系--0.3-0.5%0.5-0.7%0.7-0.9%压铸有色合金铝合金铝铜系铝镁系---0.5-0.7%0.7-0.9%0.9-1.1%高熔点合金铝锌系镁合金----------0.5-0.7%0.7-0.9%0.9-1.1%铜合金（2）、各类压铸合金推荐的浇铸温度合金种类铸件平均壁厚≤3mm铸件平均壁厚>3mm结构简单结构复杂结构简单结构复杂

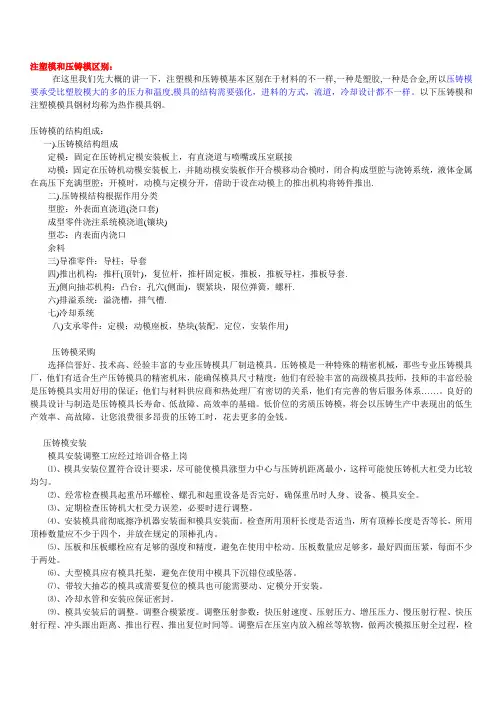

注塑模和压铸模区别：

在这里我们先大概的讲一下，注塑模和压铸模基本区别在于材料的不一样,一种是塑胶,一种是合金,所以压铸模要承受比塑胶模大的多的压力和温度,模具的结构需要强化，进料的方式，流道，冷却设计都不一样。以下压铸模和注塑模模具钢材均称为热作模具钢。

压铸模的结构组成：

一).压铸模结构组成

定模：固定在压铸机定模安装板上，有直浇道与喷嘴或压室联接

动模：固定在压铸机动模安装板上，并随动模安装板作开合模移动合模时，闭合构成型腔与浇铸系统，液体金属在高压下充满型腔；开模时，动模与定模分开，借助于设在动模上的推出机构将铸件推出.

二).压铸模结构根据作用分类

型腔：外表面直浇道(浇口套)

成型零件浇注系统模浇道(镶块)

型芯：内表面内浇口

余料

三)导准零件：导柱；导套

四)推出机构：推杆(顶针)，复位杆，推杆固定板，推板，推板导柱，推板导套.

五)侧向抽芯机构：凸台；孔穴(侧面)，锲紧块，限位弹簧，螺杆.

六)排溢系统：溢浇槽，排气槽.

七)冷却系统

八)支承零件：定模；动模座板，垫块(装配，定位，安装作用)

压铸模采购

选择信誉好、技术高、经验丰富的专业压铸模具厂制造模具。压铸模是一种特殊的精密机械，那些专业压铸模具厂，他们有适合生产压铸模具的精密机床，能确保模具尺寸精度；他们有经验丰富的高级模具技师，技师的丰富经验是压铸模具实用好用的保证；他们与材料供应商和热处理厂有密切的关系，他们有完善的售后服务体系……。良好的模具设计与制造是压铸模具长寿命、低故障、高效率的基础。低价位的劣质压铸模，将会以压铸生产中表现出的低生产效率、高故障，让您浪费很多昂贵的压铸工时，花去更多的金钱。

压铸模安装

模具安装调整工应经过培训合格上岗

⑴、模具安装位置符合设计要求，尽可能使模具涨型力中心与压铸机距离最小，这样可能使压铸机大杠受力比较均匀。

压铸工艺及模具设计

在工业生产中，压铸工艺及模具设计是常见且重要的工艺制造方法。压铸工艺以其高效、高质量和高精度的特点，被广泛应用于汽车、摩托车、电子、机械和家电等行业。

压铸工艺是指将金属材料经过加热熔化后，通过高压注入模具中，使金属凝固成型的工艺过程。压铸工艺的主要特点是能够快速、高效地生产复杂形状、高精度的零部件。压铸工艺通常分为冷室压铸和热室压铸两种方式。冷室压铸适用于铝合金、镁合金和铜合金等高熔点金属的铸造，而热室压铸适用于低熔点金属如锌合金、铅合金和锡合金等的铸造。

模具设计在压铸工艺中起到了至关重要的作用。模具设计的质量直接影响到产品的质量、生产效率和成本。压铸模具通常包括上模、下模、模芯和顶针等零件组成。对于复杂形状的产品，还需要考虑模具的结构、冷却系统和顶出机构等技术要求。模具设计要考虑到产品的材料、几何复杂度、尺寸精度和表面质量等因素，充分利用材料的力学性能和热传导性能，以满足产品的工程要求。

1.材料选择：压铸工艺适用于铝合金、镁合金、铜合金、锌合金等多种金属材料。不同的材料有不同的熔点、流动性和固化速度等特点，需要根据产品的要求选择合适的材料。

2.模具结构：模具的结构包括上模、下模和模芯等组成部分，需要考虑产品的几何形状、尺寸精度和表面质量等工程要求。同时，模具还要具备良好的刚性和稳定性，以确保产品的精度和质量。 3.冷却系统：在压铸过程中，金属材料需要快速冷却和固化，以保证产品的密实性和准确性。因此，模具中需要设置合理的冷却系统，以提高铸件的冷却速度和冷却效果。

4.顶出机构：对于出模困难的产品，需要设计合适的顶出机构，以确保产品能够顺利脱模。顶出机构通常包括顶针、顶杆和顶出板等部件。

5.加工工艺：压铸工艺需要考虑金属材料的熔化温度、注射压力和注射速度等因素。在模具设计中要合理设置熔化炉、喷嘴和压机等设备，确保加工工艺的可行性和稳定性。

在压铸工艺及模具设计中，需要综合考虑产品的功能要求、表面效果、生产批量和成本等因素，以找到最优的工艺和设计方案。随着科技的进步和材料的发展，压铸工艺及模具设计将会不断创新和完善，为工业生产提供更多更好的解决方案。

压铸模具分类

压铸模具是制造各种铝合金、锌合金、铜合金、镁合金及其他合金铸件的常用工具。针对不同的铸造对象和铸造工艺，可以将压铸模具分为多种类型。

以下是根据不同的分类方法，对压铸模具进行的详细介绍。

一、按照受力情况分类

1、普通压铸模具

普通压铸模具是指在铸造过程中受力状态相对较为简单的模具，通常采用一体式结构，主要包括模腔、模芯和浇口系统。这种模具结构简单，制造成本低，广泛应用于铝、锌、铜等合金铸件的生产。

2、复杂压铸模具

复杂压铸模具受力状态相对比较复杂，并且铸件的尺寸、形状和外形要求较高。在制造过程中，需要采用多种材料、多种结构进行组合，以满足铸件的高精度、高质量的要求。

二、 按照铸造对象分类

1、铝合金压铸模具

铝合金压铸模具用于生产各种铝合金铸件，设计中需要考虑铝合金溶液的流动性、凝固性及热传导性，以保证铸件质量的稳定性和一致性。

2、锌合金压铸模具

锌合金压铸模具用于生产各种锌合金铸件。这种模具需要考虑铸件所需的厚度、密度、强度等参数，同时还需要选择合适的浇口位置和浇注方式，避免铸件出现质量问题。

3、铜合金压铸模具

铜合金压铸模具用于生产各种铜合金铸件，也是很常见的模具类型之一。在铜合金模具的设计中，要考虑铸件形状、组织、性能等因素，以满足铸件的高质量和稳定性要求。

三、按照生产工艺分类

1、冷室压铸模具

冷室压铸模具是指铸造时溶液需要通过液态金属容器加热和保温后，再通过浇口进入模具中进行铸造的模具。这种模具适用于生产各种铝合金、铜合金、镁合金等高品质铸件。

2、热室压铸模具

热室压铸模具又称射压模具，是一种利用液态金属加热设备将金属融化后再注入模具中的铸造工艺。这种模具适用于铸造锌合金、铝合金等材料，汽车、摩托车、电子等领域的产品中也有很广泛的应用。

以上就是针对压铸模具的分类介绍，相信对大家了解压铸模具有所帮助。
