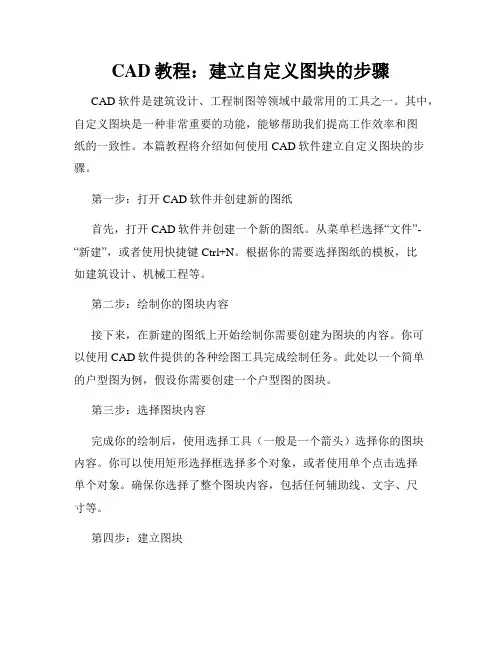

CAD教程：建立自定义图块的步骤CAD软件是建筑设计、工程制图等领域中最常用的工具之一。
其中，自定义图块是一种非常重要的功能，能够帮助我们提高工作效率和图纸的一致性。
本篇教程将介绍如何使用CAD软件建立自定义图块的步骤。
第一步：打开CAD软件并创建新的图纸首先，打开CAD软件并创建一个新的图纸。
从菜单栏选择“文件”-“新建”，或者使用快捷键Ctrl+N。
根据你的需要选择图纸的模板，比如建筑设计、机械工程等。
第二步：绘制你的图块内容接下来，在新建的图纸上开始绘制你需要创建为图块的内容。
你可以使用CAD软件提供的各种绘图工具完成绘制任务。
此处以一个简单的户型图为例，假设你需要创建一个户型图的图块。
第三步：选择图块内容完成你的绘制后，使用选择工具（一般是一个箭头）选择你的图块内容。
你可以使用矩形选择框选择多个对象，或者使用单个点击选择单个对象。
确保你选择了整个图块内容，包括任何辅助线、文字、尺寸等。
第四步：建立图块选中图块内容后，点击菜单栏的“格式”-“创建图块”或者使用快捷键Ctrl+Shift+C。
在弹出的对话框中，选择一个适当的位置和文件名来保存你的图块。
点击“确定”按钮完成图块的建立。
第五步：编辑图块属性建立图块后，你可以选择编辑图块的属性。
点击菜单栏的“格式”-“编辑图块属性”，或者使用快捷键Ctrl+Shift+A。
在弹出的对话框中，你可以修改图块的名称、描述、单位等信息。
点击“确定”来保存修改。
第六步：测试图块你可以在同一个图纸或者其他图纸中测试你的图块。
点击菜单栏的“格式”-“插入图块”，或者使用快捷键Ctrl+Shift+I。
在弹出的对话框中，选择你之前建立的图块，并指定插入的位置和比例。
点击“确定”来插入图块。
第七步：保存和分享图块完成图块的测试后，你可以在需要的时候保存和分享它。
点击菜单栏的“格式”-“保存图块”，或者使用快捷键Ctrl+Shift+S。
选择一个适当的位置和文件名来保存图块。

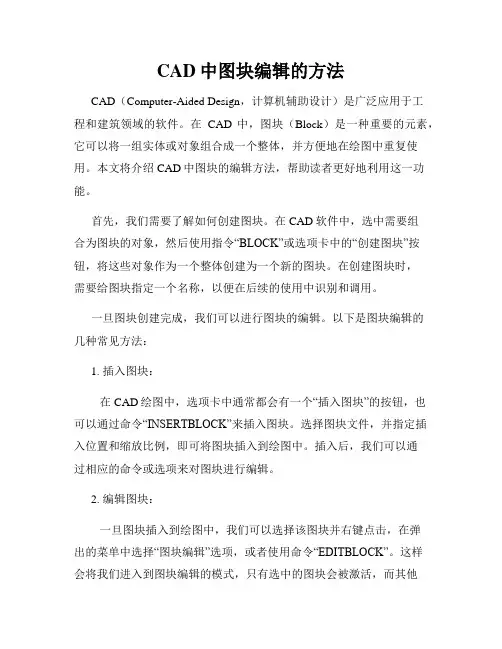

CAD中图块编辑的方法CAD（Computer-Aided Design，计算机辅助设计）是广泛应用于工程和建筑领域的软件。
在CAD中，图块（Block）是一种重要的元素，它可以将一组实体或对象组合成一个整体，并方便地在绘图中重复使用。
本文将介绍CAD中图块的编辑方法，帮助读者更好地利用这一功能。
首先，我们需要了解如何创建图块。
在CAD软件中，选中需要组合为图块的对象，然后使用指令“BLOCK”或选项卡中的“创建图块”按钮，将这些对象作为一个整体创建为一个新的图块。
在创建图块时，需要给图块指定一个名称，以便在后续的使用中识别和调用。
一旦图块创建完成，我们可以进行图块的编辑。
以下是图块编辑的几种常见方法：1. 插入图块：在CAD绘图中，选项卡中通常都会有一个“插入图块”的按钮，也可以通过命令“INSERTBLOCK”来插入图块。
选择图块文件，并指定插入位置和缩放比例，即可将图块插入到绘图中。
插入后，我们可以通过相应的命令或选项来对图块进行编辑。
2. 编辑图块：一旦图块插入到绘图中，我们可以选择该图块并右键点击，在弹出的菜单中选择“图块编辑”选项，或者使用命令“EDITBLOCK”。
这样会将我们进入到图块编辑的模式，只有选中的图块会被激活，而其他部分则会被暗化。
在图块编辑模式下，我们可以对图块中的实体进行修改、添加或删除，以满足具体的需求。
3. 更新图块：如果我们在图块编辑模式下修改了图块中的实体，那么在退出图块编辑模式后，CAD会提示我们是否要更新该图块。
选择更新后，插入的所有图块实例都会被更新为最新的图块版本。
4. 另存为新图块：当我们要创建一个与现有图块相似但又有所不同的图块时，可以选择另存为新图块。
在图块编辑模式下，选择需要复制的实体，然后使用命令“COPYCLIP”将其复制到系统剪贴板中。
退出图块编辑模式后，使用命令“PASTEBLOCK”将其粘贴为新的图块，并为其指定一个新名称。
5. 删除图块：如果我们确定某个图块在图纸中已不再需要，可以选择删除该图块。

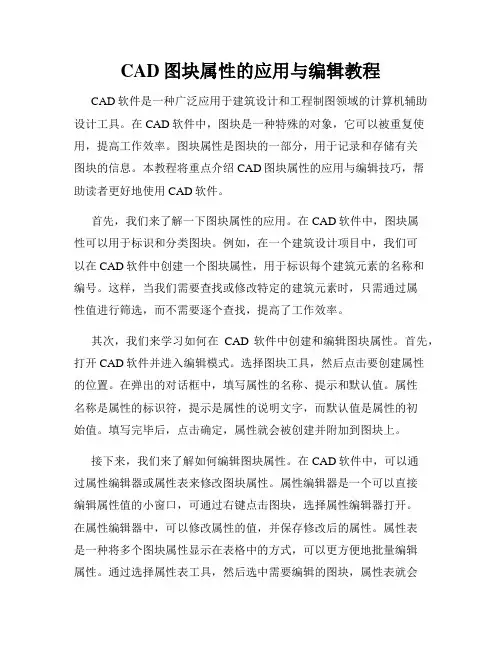

CAD图块属性的应用与编辑教程CAD软件是一种广泛应用于建筑设计和工程制图领域的计算机辅助设计工具。
在CAD软件中，图块是一种特殊的对象，它可以被重复使用，提高工作效率。
图块属性是图块的一部分，用于记录和存储有关图块的信息。
本教程将重点介绍CAD图块属性的应用与编辑技巧，帮助读者更好地使用CAD软件。
首先，我们来了解一下图块属性的应用。
在CAD软件中，图块属性可以用于标识和分类图块。
例如，在一个建筑设计项目中，我们可以在CAD软件中创建一个图块属性，用于标识每个建筑元素的名称和编号。
这样，当我们需要查找或修改特定的建筑元素时，只需通过属性值进行筛选，而不需要逐个查找，提高了工作效率。
其次，我们来学习如何在CAD软件中创建和编辑图块属性。
首先，打开CAD软件并进入编辑模式。
选择图块工具，然后点击要创建属性的位置。
在弹出的对话框中，填写属性的名称、提示和默认值。
属性名称是属性的标识符，提示是属性的说明文字，而默认值是属性的初始值。
填写完毕后，点击确定，属性就会被创建并附加到图块上。
接下来，我们来了解如何编辑图块属性。
在CAD软件中，可以通过属性编辑器或属性表来修改图块属性。
属性编辑器是一个可以直接编辑属性值的小窗口，可通过右键点击图块，选择属性编辑器打开。
在属性编辑器中，可以修改属性的值，并保存修改后的属性。
属性表是一种将多个图块属性显示在表格中的方式，可以更方便地批量编辑属性。
通过选择属性表工具，然后选中需要编辑的图块，属性表就会在CAD软件中打开。
在属性表中，选择要编辑的属性，并直接在表格中修改属性的值。
另外，图块属性还可以与Excel等表格软件进行数据交互。
在CAD 软件中，可以将图块属性导出到表格软件进行编辑和分析，然后再将修改后的属性导入CAD软件。
这种方式可以提高对属性数据的管理和处理效率。
在CAD软件中，选择导出属性或导入属性命令，然后选择要导出或导入的属性文件，即可完成数据交互。
最后，我们来学习如何在CAD软件中使用图块属性进行信息提取和筛选。
cad图纸大全CAD图纸大全。
CAD（Computer Aided Design）即计算机辅助设计，是一种利用计算机软件进行工程设计和制图的技术。
在现代工程设计中，CAD图纸起着至关重要的作用，它们不仅可以准确地表达设计意图，还可以为后续的制造、施工、维护提供重要的参考依据。
本文将为大家介绍一些常见的CAD图纸类型，希望能够对大家有所帮助。
1. 平面图。
平面图是CAD图纸中最基础的一种类型，它通常用于表示建筑物、设备或机械在水平方向上的布局。
平面图可以清晰地展现出各个构件的位置、尺寸和相互关系，为设计人员和施工人员提供了重要的参考依据。
2. 立面图。
立面图是CAD图纸中另一种常见的类型，它用于表示建筑物、设备或机械在垂直方向上的外观和结构。
通过立面图，我们可以清晰地了解到建筑物或设备的外观特征、材料构成和结构布置，这对于设计、施工和装修都具有重要的指导意义。
3. 剖面图。
剖面图是CAD图纸中用于表示建筑物、设备或机械内部结构的一种类型。
通过剖面图，我们可以清晰地了解到构件的内部结构、材料组成和布置方式，这对于维护和维修工作具有重要的指导意义。
4. 细部图。
细部图是CAD图纸中用于表示某一部件或构件的细节和尺寸的一种类型。
细部图通常会对某一部件或构件进行放大，并标注出其详细的尺寸、加工工艺和装配要求，这对于生产制造和装配工作非常重要。
5. 总平面图。
总平面图是CAD图纸中用于表示建筑物或设备在水平方向上的整体布局和结构的一种类型。
总平面图通常会包括建筑物或设备的外轮廓、主要构件和布置方式，为整体设计和规划提供了重要的参考依据。
6. 三维模型。
三维模型是CAD图纸中用于表示建筑物、设备或机械立体外观和结构的一种类型。
通过三维模型，我们可以清晰地了解到建筑物或设备的立体结构、外观特征和空间布置，这对于设计、展示和仿真具有重要的作用。
总结。
CAD图纸在现代工程设计中起着至关重要的作用，它们不仅可以准确地表达设计意图，还可以为后续的制造、施工、维护提供重要的参考依据。
