有源电力滤波器(APF)在谐波治理中的应用摘要：现如今我国整体经济增长不断加快，社会对电力的需求一直在增加，使得电网的覆盖面积也在持续扩大，从而导致各种不同的运行问题出现。
其中，谐波便是常见的一类影响因素，电网在运行的时候，其会产生强烈的破坏，若情况严重，还会引发安全事故。
因此，这些年部分工作人员就开始尝试使用有源电力滤波器(APF)进行处理，降低其造成的影响。
本篇文章主要介绍了APF设备，探讨了谐波出现的原因和带来的危害，分析了APF在谐波治理中的应用，并对于治理案例发表一些个人的看法。
关键词：有源电力滤波器；谐波治理；实际应用引言：在西方发达国家中，APF的应用率非常广，使得电网的供电水平有了明显上升，特别是对于谐波的治理。
这些年中，我国工业化水平也有了显著进步，谐波逐渐成为影响正常用电的基础问题，对我国工业发展的阻碍明显。
因此，相关工作人员同样可以尝试使用APF，对谐波予以控制，将其造成的损害降到最低。
一、APF的概念所谓APF（有源电力滤波器），源自于英文词组Active power filter，指的是一类能够对谐波产生抑制且实现无功补偿目标的电子设备。
基于各类不同的谐波，该设备可以快速进行跟踪并予以补偿。
之所以称作有源，主要是相比无源LC滤波器，其只能被动完成吸收，且对于谐波本身的频率以及大小有所限制。
二、谐波出现的原因和带来的危害（一）谐波出现的原因1.电源质量的原因发电机在实际发电的时候，由于三相绕组的设计很难做到完美对称，因此就会有谐波出现。
不仅如此，发电机里面绝大多数芯片也不能保证足够均匀，所以同样有概率在运行时造成大量谐波产生。
2.配电网的原因在配电网以及输电网内部通常会设置多个变压器，而变压器在实际运行的时候便会形成大量谐波，从而使得配电网以及输电网的正常工作受到影响，出现运行方面的问题。
3.用电设备的原因电网中的多数用电设备都有非线性负载的情况，在日常运行的时候，就会形成大量谐波，从而使得用户的正常用电受到严重干扰。
基于APF电动汽车充电站谐波放大效应及抑制措施随着电动汽车的发展，电动汽车充电服务成为新型的市场，越来越多的充电站开始投入使用。
而在充电站运行过程中，谐波放大效应及其抑制成为了重要的问题之一。
在本文中，将介绍APF电动汽车充电站的谐波放大效应及其抑制措施。
一、谐波放大效应APF电动汽车充电站具有电力电子器件，例如IGBT，DC/DC变换器和三相桥式整流器等。
这些器件引入了非线性谐波电流，在充电站的电网中产生了电力电子造成的电流谐波。
这些谐波会引起电网电压的变化，从而对电力设备的稳定性和电力质量产生不利影响。
此外，电动汽车的充电负荷具有瞬态性和动态性。
当汽车充电的负荷增长时，充电站的电压和电流会产生非线性波动。
这些波动会在电网中产生电压和电流的谐波放大效应。
二、APF电动汽车充电站的谐波抑制措施为了解决APF电动汽车充电站的谐波放大效应，电力系统工程师采取了多种措施。
下面，将分别介绍这些措施。
1. 滤波措施滤波是一种有效的谐波抑制方法。
对于电动汽车充电站，物理滤波器可以消除谐波电流波动。
使用磁性元件和电容器组成的滤波器可以限制非线性电流流入电网系统中。
2. 无功功率控制措施无功功率控制可以增加谐波抑制的效果。
通过控制无功功率，可以减少电流和电压的变化。
在电动汽车充电站中，控制器根据瞬时谐波电流变化的信息，调整无功功率的输出，从而控制充电站电压和电流的波动。
3. APF措施有源功率滤波器（APF）也称为变频器同步滤波器，是一种在电网谐波消除中非常有效的措施之一。
使用APF，电动汽车充电站可以抵消谐波电流。
APF可以自动跟踪电子设备中的谐波电流，并发出与谐波电流形状相反的电流信号。
4. 网络感测措施使用详细的网络感测可以确定谐波源的类型和位置，因此可以采取更好的谐波抑制策略。
对于APF电动汽车充电站，网络感测可以用于检测和跟踪谐波电流和故障事件。
通过这些数据，可以优化APF以获得更好的谐波抑制效果。
三、结论在电动汽车充电站中，谐波抑制是非常重要的。

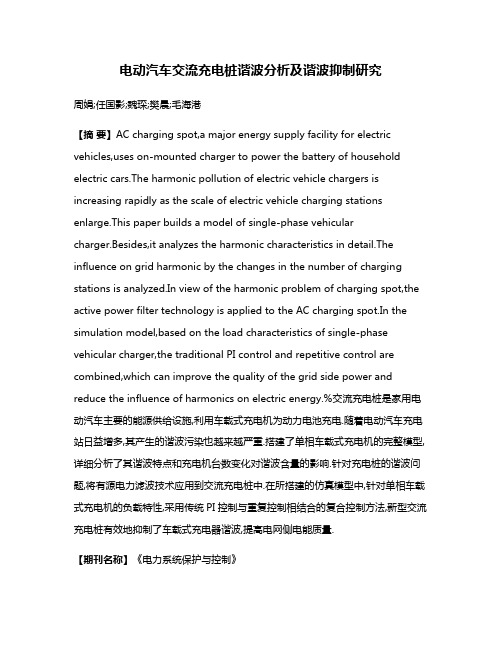

电动汽车交流充电桩谐波分析及谐波抑制研究周娟;任国影;魏琛;樊晨;毛海港【摘要】AC charging spot,a major energy supply facility for electric vehicles,uses on-mounted charger to power the battery of household electric cars.The harmonic pollution of electric vehicle chargers is increasing rapidly as the scale of electric vehicle charging stations enlarge.This paper builds a model of single-phase vehicularcharger.Besides,it analyzes the harmonic characteristics in detail.The influence on grid harmonic by the changes in the number of charging stations is analyzed.In view of the harmonic problem of charging spot,the active power filter technology is applied to the AC charging spot.In the simulation model,based on the load characteristics of single-phase vehicular charger,the traditional PI control and repetitive control are combined,which can improve the quality of the grid side power and reduce the influence of harmonics on electric energy.%交流充电桩是家用电动汽车主要的能源供给设施,利用车载式充电机为动力电池充电.随着电动汽车充电站日益增多,其产生的谐波污染也越来越严重.搭建了单相车载式充电机的完整模型,详细分析了其谐波特点和充电机台数变化对谐波含量的影响.针对充电桩的谐波问题,将有源电力滤波技术应用到交流充电桩中.在所搭建的仿真模型中,针对单相车载式充电机的负载特性,采用传统PI控制与重复控制相结合的复合控制方法,新型交流充电桩有效地抑制了车载式充电器谐波,提高电网侧电能质量.【期刊名称】《电力系统保护与控制》【年(卷),期】2017(045)005【总页数】8页(P18-25)【关键词】交流充电桩;单相有源电力滤波器;谐波;电动汽车;重复控制;PI控制【作者】周娟;任国影;魏琛;樊晨;毛海港【作者单位】中国矿业大学信息与电气工程学院,江苏徐州221008;中国矿业大学信息与电气工程学院,江苏徐州221008;中国矿业大学信息与电气工程学院,江苏徐州221008;中国矿业大学信息与电气工程学院,江苏徐州221008;中国矿业大学信息与电气工程学院,江苏徐州221008【正文语种】中文随着环境污染和能源紧缺问题日益严峻，传统燃油汽车因能源消耗大、对环境污染严重，发展受到越来越多的限制[1]。
APF的谐波电流补偿控制策略研究王鹏【摘要】用电负荷类型的增多及电力电子器件的广泛应用,使得电路中的非线性负载越来越多.这就造成了电网中产生了大量谐波源和功率损耗,给人们生产生活带来了很多的不便.为了更有效地解决电网中的谐波问题,提出了通过采用有源电力滤波器来补偿谐波电流的控制策略.该控制策略基于d-q坐标系,对谐波电流进行检测.采用PI-重复控制方法来实现无静差指定次谐波补偿,以消除谐波电流.将该控制方法与传统的PI控制进行比较,并分析了PI-重复控制方法的动态性能及稳态性能.仿真结果对比证明了PI-重复控制能很好地对谐波电流进行抑制.PI-重复控制作为一种便捷的控制策略,对谐波具有明显的消除作用,能很好地应用到生产、生活中.%Due to increased electricity load types and the wide application of power electronic devices,the nonlinear load in circuitry is getting more and more,which results in a large number of harmonic sources in power generation and large power loss,this brings inconvenience to the productionlife. Therefore,in order to solve the harmonic problem in the power grid,the control strategy of compensating harmonic current by using active power filter(APF) is put forward.Based on d-q coordinate system,the harmonic current is detected,and a PI-repetitive control method is proposed to realize the subharmonic compensation without static error,thus the harmonic current is pared with traditional PI control method, the dynamic performance and steady-state performance of the PI-repetitive control method are analyzed.Finally,comparison is carried out by simulation,the results show that the PI-repetitive control can restrain harmonic current very well,and PI- repetitive control, as a convenientcontrol strategy,can be applied to production life.【期刊名称】《自动化仪表》【年(卷),期】2017(038)011【总页数】4页(P9-12)【关键词】重复控制;PI控制;有源电力滤波器;谐波;非线性负载【作者】王鹏【作者单位】甘肃交通职业技术学院信息工程系,甘肃兰州 730050【正文语种】中文【中图分类】TH6;TP27随着电力电子器件的广泛应用及非线性负荷的接入，电网中谐波畸变愈加严重，谐波电流的严重畸变使得设备发热甚至造成损坏。
试析APF对谐波电流检测实时性和准确性有源电力滤波器是一种用于动态抑制谐波的新型电力电子装置，它能对大小和频率都变化的谐波进行补偿，其应用可克服无源滤波器等传统的谐波抑制方法的缺点，因此，近年来，国内外都在进行有源电力滤波器的研制。
有源滤波器与无源滤波器的最大区别，它是一种向交流电网注入补偿谐波电流，以抵消负荷所产生的谐波电流的主动式滤波装置，其结构上由静态功率变流器构成，具有半导体功率变流器的高可控性和快速响应性。
本文对同一主电路采用了两种不同的谐波检测方法，并通过Matlab软件对它们的补偿效果进行了仿真验证。
1 有源滤波器的基本原理有源滤波器的主电路为一电压源逆变器，其补偿的负荷为电力变换装置。
如我们经由有源滤波器向系统中注入与负荷电流中的高次谐波分量iLh波形相同但方向相反的补偿电流iF，则高次谐波源所产生的高次谐波电流就可以被就地抵消掉。
显然，这可以利用简单的反馈控制的方法来实现。
关键问题在于如何检出负荷电流iL中所含的高次谐波分量，从而据此确定补偿器应向系统中注入的电流。
2 谐波检测方法2.1 基于有功电流分离法设电源电压为正弦，式中U为电压有效值，负荷畸变电流iD（t）经傅立叶分解为：ilp（t）+ilq（t）+ih（t）其中，In、φn分别为n次谐波电流的有效值和相位角，n为正整数；I1、φ1分别为基波电流的有效值和相位角。
ilp（t）=Ipsinωtilq（t）=Iqcosωtih（t）=∑1.414Insin（nωt+φn）分别为基波有功、无功电流分量和谐波电流分量；Ip、Iq分别为基波有功和无功电流的最大值，且，。
如果确定了Ip和Iq的值即可确定ilp（t）和ilq（t）。
为此，在式（1）两端同乘以sinωt，同时利用三角函数的有关特性有：基波有功电流幅值的一半，用低通滤波器滤波，将增益扩大一倍，再与sinωt 相乘，从而得到ilp（t）。
同理，我们可得到基波无功电流幅值的一半，用低通滤波器滤波，将增益扩大一倍，再与cosωt相乘，从而得到ilq（t）。
探讨有源电力滤波器（APF）在谐波治理中应用随着社会用电量需求越来越大，电网覆盖的范围也越来越广，这就导致电网运行过程中会有更多问题出现。
而谐波就是影响电网正常运行的因素，其会在电网运行的过程中对其造成破坏，严重时诱发安全事故。
本文将分析谐波产生的原因及谐波的危害，并根据有源电力滤波器的原理和特征分析，对其在谐波治理中的应用进行探讨。
标签：有源电力滤波器；谐波治理；应用0 引言在欧美工业和电力技术发达的的国家，电网中对有源电力滤波器的应用极其广泛，这让电网的整体供电质量得到有效提升，其中就包含对谐波的治理。
随着我国工业化进程的不断推进，谐波成为影响工业用电的主要问题，对我国的工业发展带来严重的阻碍。
目前有源电力滤波器在我国电网中的应用取得了一定的成果，但从整体上来看谐波仍然严重影响着我国电网的正常运行，所以对于我国的工业发展而言，加强对有源电力滤波器在谐波治理中的应用研究有着重要意义。
1 谐波产生的原因及其危害1.1 谐波产生的原因1.1.1 因发电源质量问题产生的谐波。
在发电机发电的过程中，由于发电机内部三项绕组的制作不能达到绝对意义上的对称，所以在发电机的实际运行中会产生谐波。
同时，发电机内部铁芯也不能达到绝对意义上的均匀一致，所以也会导致发电机工作时谐波的出现。
1.1.2 配电网问题引起的谐波。
在配电网和输电网中会有电力变压器的存在，而电力变压器在运行的过程中会不可避免的产生谐波，导致配电网和输电网在正常运行的时候受到谐波的影响。
1.1.3 用电设备产生的谐波。
由于用电设备中存在非线性负载，其在运行的过程中就会产生谐波，导致正常用电受到影响。
1.2 谐波的危害1.2.1 导致输电和用电效率下降。
在电网运行的过程中，部分原件受到谐波的影响会有附加损耗的产生，这样就导致用电和输电的效率不断下降。
1.2.2 干扰和误动。
由于谐波的影响，电网中的自动控制装置和继电保护装置等会在运行的过程中受到干扰，有时甚至会出现误动的情况，严重影响电网的正常运行。
原理阐述：电力有源滤波器是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能对大小和频率都变化的谐波以及变化的无功进行补偿，其应用克服LC滤波器等传统的谐波抑制和无功补偿方法的缺点。
基本原理：下图所示为最基本的电力有源滤波器系统构成的原理图。
图中，e s表示交流电源，负载为谐波源，它产生谐波并消耗无功。
电力有源滤波器系统由指令电流运算电路和补偿电流发生电路两部分组成。
其中指令电流运算电路的核心是检测出补偿对象电流中的谐波和无功等电流分量，补偿电流发生电路的作用是根据指令电流运算电路得出的补偿电流的指令信号，产生实际的补偿电流，它由电流跟踪控制电路、驱动电路和主电路三个部分构成。
主电路目前均采用PWM变流器。
有源滤波器通过检测补偿对象的电压和电流，经指令电流运算电路计算得出补偿电流的指令信号，该信号经补偿电流发生电路放大，得出补偿电流，补偿电流与负载电流中要补偿的谐波及无功等电流抵消，最终得到期望的电源电流。
如果要求电力有源滤波器在补偿谐波的同时，补偿负载的无功，则只要在补偿电流的指令信号中增加与负载电流的基波无功分量反极性的成分即可。
单独使用的并联型电力有源滤波器：指令电流运算电路：作用是根据电力有源滤波器的补偿目的得出补偿电流的指令信号，核心是谐波和无功电路实时监测方法；电流跟踪控制电路：作用是根据补偿电流的指令信号和实际补偿电流之间的相互关系，得出控制补偿电流发生电路中主电路各个器件通断的PWM信号，控制的结果应保证补偿电流跟踪其指令信号的变化。
目前跟踪型PWM控制主要有两种：瞬时值比较方式和三角波比较方式。
以瞬时值比较方式为例，对于a相，i c的方向如上图所示，则U的器件导通时，i c将减小，而当X的器件导通时，i c将增大。
下图是为实现上述逻辑的电路图。
电力有源滤波器的主电路形式之一：。
供配电工程设计中充电桩的谐波治理摘要：随着国家对环境保护和能源节约的重视以及新能源政策的实施，电动汽车行业迎来了快速发展。
充电基础设施的建设，是加快电动汽车推广的重要需要。
业内对充电桩的认知存在不同的理解，有专家学者研究表明充电桩工作时会产生谐波电滹，对电网电能质量影响很大，需设置专用的滤波装置，对谐波进行治理。
关键词：充电桩；供配电设计；电能质量；谐波治理引言环境污染和能源短缺的问题已经成为当今世界普遍关注的问题，在经济建设的过程中，人们已经逐渐认识到了环境保护的重要性，开始梳理环保的意识。
传统燃油汽车在使用的过程中，能源消耗比较大，并且带来了环境污染等问题，这与当前倡导的资源节约型和环境友好型社会的建设理念不相符合，发展也受到了一定的阻碍。
电动汽车在近些年得到了快速的发展，它主要是以电力作为驱动系统，与传统的汽车相比，在环保、节能等方面优势显著。
从当前的发展看，电动汽车的充电装置一般有直流充电、交流充电。
直流充电的功率较大，相对来讲，充电时间比较短，但是其缺点也比较明显，体积大，需要专门充电站；交流充电桩采用的是单项供电，可利用车载充电机作为动力，功率相对较小，所花费的充电时间也比较久，因为体积比较小，其应用范围更为广泛。
1充电桩的类型当前，电动汽车获取电能主要有三种方式:直流充电桩、交流充电桩、电池组更换。
直流充电桩采用大功率方式给蓄电池组补充电能，所需充电时间短，但影响电池使用寿命;交流充电桩为车载充电机提供交流电源，经过车载充电机给动力电池组补充电能，所需充电时间长，充电过程对蓄电池基本无损伤;更换电池组即使用电池组快速更换设备将电动汽车的乏电电池组进行更换。
无论是采用何种电能获取方式都必须经过整流环节，仅仅是整流环节存在于车载充电机、直流充电桩、地面充电机的位置不同而已，在本文的研究中，主要以直流充电桩为研究对象。
充电桩的工作原理可以简化为:输入侧从380V三相交流电网获取电能，经过内部整流装置变换为直流电能，再由直流变换器变为电压和电流可调的直流电，最后滤波输出为动力电池组充电。
充电桩谐波分析与仿真葛笑寒【摘要】在对电动汽车充电的车载充电机进行谐波分析的基础上,针对奇次谐波会对电网造成谐波污染,提出采用APFC滤波电路进行谐波抑制,给出补偿结构图,并研究了控制系统的传递函数.最后,利用Matlab/Simulink工具箱,对充电过程中的恒流过程和恒压过程电网侧电流和波形畸变率进行测试,结果表明,采用滤波装置后,电网电流波形有较好的改善,奇次谐波的畸变率也大大降低.【期刊名称】《顺德职业技术学院学报》【年(卷),期】2019(017)002【总页数】4页(P13-16)【关键词】谐波;APFC;Matlab仿真;恒压充电;恒流充电【作者】葛笑寒【作者单位】河南省高校节能照明工程技术研究中心,河南三门峡,472000;三门峡职业技术学院电气工程学院,河南三门峡,472000【正文语种】中文【中图分类】TP23新能源汽车已成为汽车发展的主流，各种充电装置应运而生。
但充电设备的整流器属于非线性设备，会对供电电网造成谐波干扰［1］。
因此建设充电设施时要考虑谐波装置。
文献［2］设计了复合控制系统效果较好，但控制运算较为复杂。
文献［3］对三相整流式充电机，做了非线性电阻等效，提出谐波抑制的方法，适用于大功率应用。
文献［4］分析了充电站谐波电流特性，同时还给出了谐波的工程算法。
文献［5］研究了高频充电机引起的充电站谐波。
但目前该类充电机的使用数量较少，当前，交流充电桩应用广泛，车载充电机的谐波也不容忽视。
滤波器能够根据负载灵活补偿，能对谐波进行有效的抑制。
针对车载充电机，研究该装置的谐波情况，将APFC电路用于充电装置分析，最后用Matlab/Simulink软件进行仿真验证。
1 车载充电机电路拓扑结构1.1 系统工作原理充电机系统结构如图1所示，充电桩输入220 V交流电，经过单相相不可控整流器或者全控桥整流，得到直流电，再经过高频变压器隔离的直流变换器后，平滑滤波，最终将直流电能传送给电动汽车的动力电池。
cosΦ：在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S。
目标值0.7—1.0c/k值:C/K值为功率因素的敏感度。
通常设定为电容的第一步级（电容器第一段）的2/3电流量，表示要切换投入或切离电容器步级（电容器段数）的功率因素控制器的电流门槛。
可设定为0.01—0.99。
精成用的0.075,。
PHASE:中文意思相。
指相依位，按照控制器接线图连接，相位依为90°（预设值）。
可以自动或手动调整。
精成用的90。
DELAY: 中文意思延迟。
各步级（电容器段数）间的切换延迟时间。
预设值为40S，可设定为1—120S之间。
精成用的45。
OUT: 输出。
表示实际的输出数量，以内型而定，可设定1—12.。
可自动（AUTO SET）设定或手动设定（MAN SET-OUTPUT）。
设置成6或12.SEQUENCE: 顺序。
控制器所执行的切换顺序。
序列类型。
SET: set up PTCT ratio and parameters 设置PTCT比例和参数。
Increase set value :增加设定值。
Decrcase set value:减少设定值。
A P F R故障指引发布时间:2010/5/14 狀況1：沒有螢屏燈號處理方法：檢查VS.與220或380端子間電壓是否正常？若不正常或無電壓則可能是配線錯誤或FUSE不良；若正常則APFR故障。
狀況2：電壓指示異常處理方法：1）檢查VT端子配線是否正確，電壓指示為VS與VT間電壓，若沒接或錯接則無法指示。
2）PT設定錯誤，低壓用戶請設定PT=1，此設定僅供PT二次電壓110V之高壓用戶使用。
若是440/480V用戶，請使用自偶變壓器降壓220V接入VS及220V間端子間，VT端子則直接接440/480V即可，PT設定=1，VT端子可接600V以下。
狀況3：電流指示異常處理方法：1）CT設定不正確，如500：5應設定為100倍2）CT配線錯誤，若與其他設備共用CT應串接或電流未接，開路狀況4：電流讀數與電流錶或鉤表不同處理方法：本APFR電流讀數為True RMS真均方根值即含諧波量的電流，一般鉤表無法讀取非正弦波的電流，而電流幾乎都不是正弦波，請購買有注明Ture RMS 標示的鉤表參考使用狀況5：P.F.指示異常處理方法：1）檢查CT安裝位置是否正確（注意：CT應該與VS，VT端子的電壓安裝在不同線（相）上，CT必須接在負載及電容器之前）2）P.F.與其他儀錶不同原因：一般儀器是取電壓與電流之相位計算P.F.，此法較簡單，但不適用於目前廣泛使用的諧波負載，大部份的APFR均使用此法屬於計算簡易，但並非正確觀念。
交流充电桩单相apf 谐波检测重复控制-概述说明以及解释1.引言1.1 概述交流充电桩是一种用于给电动汽车充电的设备，随着电动汽车的普及和市场需求的增加，交流充电桩的重要性也日益凸显。
在传统的电力系统中，电动汽车的充电往往会引起诸如谐波污染、电压波动等问题，而这些问题会对电力系统的稳定性和安全性产生影响。
为了解决这些问题，通过引入一些先进的技术手段，如单相APF（主动功率滤波器）、谐波检测和重复控制等，可以有效地改善充电桩的性能和稳定性。
单相APF是一种通过控制电流波形，消除电网中的谐波成分的装置，它能够在不改变电网原有电流波形的前提下，补偿电流中的谐波成分，降低电网的谐波水平，提高电力质量。
谐波检测是一种通过对电网电流和电压进行采样和分析，检测电网谐波成分的方法。
通过对谐波的检测，可以了解电力系统中存在的谐波问题，并采取相应的措施进行补偿和控制。
重复控制是一种基于周期性信号的控制方法，通过精确控制周期信号的相位和幅值来实现对电力系统中谐波的消除。
本文将重点探讨交流充电桩、单相APF、谐波检测和重复控制这几个关键技术在充电桩中的应用，并分析它们对充电桩性能的影响。
通过对交流充电桩的分析和研究，可以为电动汽车的充电提供更加稳定和高效的电力条件，推动电动汽车普及和能源的可持续发展。
文章结构部分的内容是对整篇文章的结构进行说明。
在这一部分，我们将简要介绍文章的各个章节以及每个章节的主要内容。
1.2 文章结构本文共分为引言、正文和结论三个部分，每个部分包含多个子章节。
引言部分包括了概述、文章结构和目的三个子章节。
在概述中，我们将对整篇文章的主题进行简要概括，引起读者的兴趣。
文章结构一节则对整篇文章的各个章节进行了总览，方便读者了解文章的大致结构。
目的一节则说明了本文的写作目的，即介绍交流充电桩、单相APF、谐波检测和重复控制的相关内容。
正文部分是本文的核心内容，包括了交流充电桩、单相APF、谐波检测和重复控制四个主题。
在交流充电桩一节中，我们将介绍交流充电桩的背景和作用。
在单相APF一节中，我们将解释APF的定义和原理，以及单相APF的应用场景。
谐波检测一节将讨论谐波的概念和影响，以及谐波检测的方法和技术。
重复控制一节将阐述重复控制的原理和应用，以及其在充电桩中的应用。
结论部分将对整篇文章进行总结，并强调交流充电桩、单相APF、谐波检测和重复控制的重要性。
我们将总结交流充电桩的作用，并强调单相APF、谐波检测和重复控制在充电桩中的应用价值。
通过以上的结构安排，本文将全面介绍交流充电桩、单相APF、谐波检测和重复控制的相关内容，并对它们的重要性进行总结和强调。
下面我们将开始正文的撰写。
1.3 目的本文的目的是探讨交流充电桩中单相APF（Active Power Filter，主动电力滤波器）的应用，以及谐波检测和重复控制在充电桩中的作用。
通过研究和分析交流充电桩的背景和作用，了解充电桩对电力系统的影响。
同时，介绍单相APF的定义、原理以及其在充电桩中的应用场景。
此外，还将讨论谐波的概念和它对电力系统的影响，以及谐波检测的方法和技术。
最后，将深入探讨重复控制的原理和应用，并强调它在充电桩中的重要性。
通过本文的撰写，旨在提高人们对交流充电桩的认识和理解，进一步探讨单相APF、谐波检测和重复控制在充电桩中的应用。
希望能够促进交流充电桩技术的发展和提升，为构建更加稳定和高效的电力系统提供参考和指导。
2.正文2.1 交流充电桩2.1.1 背景介绍随着电动汽车的普及和需求的增加，交流充电桩作为电动汽车充电的重要设备之一，受到了广泛关注。
交流充电桩是将交流电能转换成用于充电电动汽车电池的直流电能的装置。
它在充电过程中起到了电源与电动汽车之间的中间媒介作用，是电动汽车充能基础设施的重要组成部分。
交流充电桩的设计和质量将直接影响到电动汽车的充电效率和安全性。
2.1.2 充电桩的作用交流充电桩是电动汽车充电的关键环节之一。
它通过将市电的交流电能转换成电动汽车所需的直流电能，并将其传输到电动汽车的电池中进行充电。
充电桩的作用除了充电外，还包括电功率的控制、充电过程的监测和保护等功能。
通过交流充电桩，用户可以方便地将电动汽车接入电网进行充电，从而满足电动汽车的能量需求。
交流充电桩不仅为电动汽车提供了便捷的充电方式，也为建设电动汽车充电基础设施提供了必要的条件。
在充电桩的布局和建设中，需要考虑到充电站的覆盖范围、充电桩的数量和充电速度等因素，以满足用户的充电需求。
同时，为了确保充电桩的安全性和可靠性，还需要考虑到防雷、防水、防尘等环境因素，并制定相应的安全标准和规范。
总之，交流充电桩是电动汽车充电的一项重要技术和设备，它的设计和功能将直接影响到电动汽车的充电效率和用户体验。
随着电动汽车市场的发展，交流充电桩的技术和应用也将不断创新和完善，为电动汽车的普及和推广提供支持。
2.2 单相APF2.2.1 APF的定义和原理APF (Active Power Filter)，即主动电力滤波器，是一种能够有效去除电力系统中谐波和畸变电流的装置。
它通过控制自身输出的电流波形来消除负载电流中的谐波成分，从而保证电源侧电网中的电流纯度。
单相APF是指使用单相电源供电的主动电力滤波器。
在交流充电桩系统中，由于电动车充电引起的谐波问题会对网络产生一定的影响，使用单相APF可以有效地去除这些谐波，从而保障电网的稳定运行。
单相APF的工作原理如下：通过感应电流传感器对正负半周的电流进行采样，并通过控制算法计算出谐波电流的相位和幅值。
然后，通过功率放大器和驱动电路，将产生的逆向谐波电流注入到电网中，与谐波电流相互抵消，从而实现谐波的消除。
2.2.2 单相APF的应用场景单相APF广泛应用于交流充电桩系统中，主要是为了解决由电动车充电引起的谐波问题。
在电动车充电过程中，由于充电装置的负载特性，会导致电流波形失真，产生大量的谐波成分。
这些谐波成分会对电源侧电网产生不利影响，例如引起电网电流不纯、电压失真以及电流高次谐波等问题。
单相APF作为一种控制手段，能够实时检测电网中的谐波电流，并生成相应的逆向谐波电流进行抵消。
这样可以在一定程度上减小谐波电流的含量，保持电网的稳定运行。
同时，单相APF还能提高电网的功率因数，减少谐波电流对电网造成的负面影响。
总之，单相APF在交流充电桩系统中的应用能够有效解决谐波问题，提高电网的纯度和稳定性，确保电动车充电过程中的电能质量。
它是交流充电桩系统中重要的组成部分，对电网运行和电动车充电提供了可靠的保障。
2.3 谐波检测2.3.1 谐波的概念和影响在交流电力系统中，谐波是指频率是基波频率的整数倍的电压或电流成分。
谐波的产生主要是由于非线性负载或不完美电源引起的电压/电流波形畸变。
谐波的存在对电力系统造成了负面影响，包括但不限于以下几点：1. 电力设备的损坏：谐波会导致电力设备内部温升过高，降低设备的寿命，甚至引起设备的损坏。
2. 功率损失：谐波会使电网中的电压电流波形变形，导致系统中存在额外的功率，从而引起系统的功率损耗。
3. 传输损耗：谐波会导致系统中的电压/电流波形不稳定，使电能传输时产生更多的电磁辐射和传输损耗。
因此，为了保障电力系统的正常运行，谐波的检测和控制是非常重要的。
2.3.2 谐波检测的方法和技术为了检测电力系统中的谐波，目前有多种谐波检测方法和技术可供选择。
以下介绍几种常见的方法：1. 频谱分析法：该方法是将电压/电流信号经过傅立叶变换转换到频域，然后通过频谱分析得出各个谐波分量的幅值和相位。
这种方法可以直观地展示各个谐波分量的大小，但对于实时检测要求较高的场景可能不太适用。
2. 滤波法：该方法是通过设置滤波器来滤除基波以外的谐波分量，只保留感兴趣的谐波成分。
常见的滤波器包括被动滤波器和主动滤波器。
被动滤波器是通过电容、电感等元件构成，可以消除谐波分量，但无法适应谐波频率变化的情况；主动滤波器则采用电子器件控制，可以主动地调整滤波参数，适应谐波频率的变化。
3. 小波变换法：该方法是将电压/电流信号转换到时频域，通过小波分析得到谐波的频率分量和时间分量。
小波变换法可以同时获得谐波成分的频率和时域特性，更适合用于实时监测和控制。
4. 模型识别法：该方法是通过建立电力系统的数学模型，利用模型的特征参数对谐波进行识别。
这种方法需要事先建立准确的电力系统模型，并进行模型辨识，适用于对整个电力系统的谐波进行全面检测和分析。
综上所述，选择合适的谐波检测方法和技术取决于实际应用场景的需求，如实时性、精度要求和成本预算等因素。
在设计交流充电桩中，合理选择谐波检测方法和技术，可以有效地降低谐波对电力系统和充电设备的影响，并提高系统的可靠性和稳定性。
[注意]以上内容仅为参考，具体内容根据实际情况编写。
2.4 重复控制2.4.1 重复控制的原理和应用重复控制（repetitive control）是一种在周期性任务中实现精确控制的方法。
它的原理是通过反馈系统来减小周期性误差，从而提高控制精度。
在交流充电桩中，重复控制被广泛应用于充电电流的控制，以确保充电电流的稳定性和准确性。
重复控制的基本原理是在每个控制周期内，通过对前几个周期内的误差进行采样和平均，然后生成一个补偿信号来抵消周期性误差。
这样，随着时间的推移，周期性误差将逐渐减小，从而实现更加精确的控制。
重复控制一般采用迭代算法来实现，例如FIR（有限脉冲响应）滤波器或IIR （无限脉冲响应）滤波器等。
在充电桩中，重复控制主要应用于控制充电电流的精确性。
充电电流的精确控制对于保护电池和提高充电效率非常重要。
传统的控制方法往往受到周期性波动的影响，导致充电电流的波动较大，很难保持恒定的充电电流。
而通过引入重复控制，可以在充电周期内对误差进行采样和补偿，从而实现充电电流的稳定性。
重复控制可以有效地抑制周期性误差，降低充电电流的波动，提高充电效率。
2.4.2 重复控制在充电桩中的应用在充电桩中，重复控制可以应用于多个方面，包括充电电流控制、充电电压控制以及电池的状态估计等。
首先，通过重复控制可以实现对充电电流的精确控制。
充电电流的稳定性对于充电桩的性能和安全至关重要。
通过引入重复控制算法，可以在每个控制周期内对充电电流的误差进行补偿，从而实现充电电流的稳定性和准确性。
其次，重复控制还可以应用于充电电压的控制。
充电电压的稳定性对于保护电池和充电器的稳定工作非常重要。
通过重复控制算法，可以对充电电压进行精确控制，从而避免过高或过低的充电电压导致电池损坏或充电效率低下的问题。
此外，重复控制还可以用于电池的状态估计。
在充电过程中，电池的状态需要被准确估计，以确保充电充放电的安全性和有效性。
通过引入重复控制算法，可以实现对电池状态的在线估计，从而更好地监测充电过程中的电池状态，并及时进行调整和保护措施。
