电源电磁干扰(EMI)滤波器详细讲解

电磁干扰滤波器的工作原理
电磁干扰滤波器（EMI滤波器）是一种用来消除电磁噪声干扰的装置。

它的作用是将输入信号中的高频噪声信号滤除或降低到可以接受的水平，同时保持信号的原始形式。

EMI 滤波器被广泛用在各种电子设备中，包括计算机、电视、无线电、电话等等。

EMI滤波器有不同的工作原理，其中最常见的三种是：电感滤波、电容滤波和复合滤波。

下面将详细介绍每种原理的具体工作方式。

1. 电感滤波
电感滤波是最基本的滤波器类型。

电感是一种电流变化率导致的反应阻力，具有阻抗的特性。

当电流通过电感时，电感会产生一个反向电势，这可以用来抵消高频噪声电流。

电感滤波器的基本构件是一个电感线圈和一些固定电容器。

具体来说，当滤波器输入一个信号时，电感线圈会产生一个反向电势，这会使电感上的高频噪声电流减少。

然后，固定电容器将剩余的高频信号滤除，只保留低频信号。

3. 复合滤波
复合滤波结合了电感和电容的滤波原理。

它包括两个或多个电容和电感线圈。

当电容和电感线圈在一起运作时，它们能够消除更高级别的音频信号干扰。

复合滤波器也可以被称为双滤波器。

当输入信号从电容进入电感时，高频噪声信号会被抵消。

然后，低频信号通过第二个电容器时进一步过滤，以确保所有高频噪声信号被滤除。

最终，输出信号被传送到设备输出端口。

综上所述，以上三种工作原理是EMI滤波器用来消除高频噪声干扰信号的主要方式。

在实际应用中，EMI滤波器常常结合多种滤波原理使用，以确保设备的稳定性和可靠性。

EMI电源滤波器基本知识介绍电磁干扰(EMＩ)电源滤波器（以下简称滤波器)是由电感、电容组成的无源器件。

实际上它起两个低通滤波器的作用，一个衰减共模干扰另一个衰减差模干扰。

它能在阻带（通常大于10KHz)范围内衰减射频能量而让工频无衰减或很少衰减地通过。

EMＩ电源滤波器是电子设备设计工程师控制传导干扰和辐射电磁干扰的首选工具（一）EＭＩ电源滤波器部分技术参数简介ﻭ插入损耗ﻭ滤波器的插入损耗是不加滤波器时从噪声源传递到负载的噪声电压与接入滤波器时负载上的噪声电压之比。

插入损耗衡量ＥMI电源滤波器电性能的重要参数,用下式表示：EoIL＝２０ｌoｇ--－ﻭE式中：Eo-----－不加滤波器时，负载上的干扰噪声电平。

ﻭ E --－---接入滤波器后，同一负载上的干扰噪声电平。

干扰方式有共模干扰和差模干扰两种,其定义为：共模干扰:叠加于火线（P）、零线（N）和地线（E)之间的干扰电压。

ﻭ差模干扰：叠加于火线(Ｐ）和零线（N）之间的干扰电压。

ﻭ因此插入损耗又分为共模插入损耗和差模插入损耗，插入损耗的测试原理图如下：ﻭ泄漏电流：滤波器的泄漏电流是指在250ＶＡC的电压下,火线和零线与外壳间流过的电流。

它主要取决于滤波器中的共模电容。

从插入损ﻭ耗考虑，共模电容越大,电性能越好，此时,漏电流也越大。

但从安全方面考虑,泄漏电流又不能过大,否则不符合安全标准要求。

尤其是一些医疗保健设备,要求泄漏电流尽可能小。

因此，要根据具体设备要求来确定共模电容的容量。

泄漏电流测试电路如下所示ﻭ耐压测试ﻭ为确保(交流）电源滤波器的质量,出厂前全部进行耐压测试。

测试标准为:ﻭ火线与地线（或零线与地线）之间施加频率为50Hz的1500ＶAC高压，时间一分钟,不发生放电现象和咝咝声。

ﻭ火线与零线之间施加１45０V直流高压，时间一分钟,不发生放电现象和咝咝声(二) ＥMI电源滤波器的选用根据设备的额定工作电压、额定工作电流和工作频率来确定滤波器的类型。

EMI滤波器介绍EMI（Electromagnetic Interference）滤波器是一种用于抑制电磁干扰的设备，通过滤除电路中的高频干扰信号，保障电子设备的正常工作。

EMI滤波器在各种电子设备中得到广泛应用，包括电源、通信设备、自动化控制系统等。

下面将详细介绍EMI滤波器的工作原理、分类和应用场景。

被动滤波器是EMI滤波器中应用最为广泛的一种，它主要通过电感和电容来实现滤波。

电感是一种储存电能的装置，对于低频信号具有较好的传导性能，可以将其中的高频噪声滤除。

而电容则具有对高频信号有良好的传递性能，可以将所需信号传递给负载端。

通过合理的组合和调整电感和电容的数值，可以实现对不同频率干扰信号的滤除。

有源滤波器是一种基于主动元件的滤波器，主要通过运算放大器和反馈电路的组合来实现。

有源滤波器可以提供更高的滤波效果和更广泛的频率范围，因为它可以根据电路参数的变化来调整滤波器的频率响应。

有源滤波器通常用于对高精度信号的滤波，如音频和视频信号。

根据EMI滤波器的应用场景，可以将其分为电源滤波器和信号滤波器两大类。

电源滤波器主要用于电源线路中，用于滤除电源线上的高频干扰信号，避免其进入电子设备中，从而保证设备的正常工作。

电源滤波器通常由电感、电容和阻抗器组成，通过合理的排列和组合，可以对不同频率的干扰信号进行滤除。

电源滤波器的类型有很多，包括单级LC滤波器、CLC滤波器、LCπ滤波器等。

这些滤波器通常需要根据电源线的特性和所需滤波效果进行选择和设计。

信号滤波器主要用于通信设备、自动化控制系统等电子设备中，用于滤除输入输出信号中的干扰噪声，确保信号传输的可靠性和稳定性。

信号滤波器通常由电感、电容和阻抗器组成，通过调整和优化这些元件的数值和排列，可以实现对不同频率干扰信号的滤除。

信号滤波器的类型也有很多，包括低通滤波器、高通滤波器、带通滤波器等。

根据具体的应用场景和需求，可以选择合适的滤波器来实现对信号的滤除。

EMI电源滤波器概述EMI（Electromagnetic Interference）电源滤波器是一种用于减小电源传导和辐射的电磁干扰的设备。

现代电子设备越来越复杂，对电源的干净和稳定的的电源要求也越来越高。

电源滤波器能够有效地滤除来自电源的噪声和干扰信号，提供清洁的电源，以确保设备的正常运行。

单相电源滤波器适用于单相电源的设备，如家用电器、电脑以及各种低功率设备等。

它由各种电容、电感、阻性以及其他元件组成。

这些元件能够滤除电源线上的高频噪声，并将其入地。

此外，在电源线上的电压上升和下降过程中，电源滤波器能够提供足够的电流以满足设备的需求，并减少电压的浪涌和尖峰。

这样一来，电器设备在使用过程中就能保持稳定可靠的电源。

三相电源滤波器适用于三相电源的设备，如工厂、医疗设备以及一些高功率设备等。

它采用多个单相滤波器的组合形式，并通过三相电源来确保设备的稳定工作。

三相电源滤波器的结构复杂，大多采用矩形外形的箱式结构，并设有进出线路和接地线路的连接端子，以防止辐射干扰。

1.吸收和衰减电源线上的高频干扰和噪声。

电源线上的高频干扰和噪声会对设备的正常工作造成很大的影响，甚至产生故障。

EMI电源滤波器能够通过电容和电感等元件，将这些干扰信号滤除，并保证设备的正常工作。

2.减少电压的浪涌和尖峰。

在电源线上的电压上升和下降过程中，会产生电压的浪涌和尖峰。

这些浪涌和尖峰会对设备的电源供应产生很大的冲击，甚至损坏设备内部的电子元件。

EMI电源滤波器通过提供足够的电流来平滑这些浪涌和尖峰，并保证设备的正常供电。

3.提供稳定可靠的电源。

EMI电源滤波器通过滤除电源线上的噪声和干扰信号，并平滑电压的浪涌和尖峰，提供清洁的电源，并保证设备的稳定工作。

稳定的电源对于现代电子设备来说非常重要，能够保证设备的正常运行和长寿命。

4.防止辐射干扰。

EMI电源滤波器通过合理设计和特殊材料的使用，能够有效地防止辐射干扰。

辐射干扰会对周围的设备和电磁环境产生不利影响，可能导致设备的干扰或者设备之间的互相干扰，甚至可能对人体健康产生危害。

emi滤波器工作原理EMI滤波器是一种用于抑制电磁干扰（EMI）的设备，它可以将高频电磁波从电路中滤除或减弱，以保证电路的正常工作和减少对其他设备的干扰。

EMI滤波器的工作原理主要包括两个方面：传导路径和耦合路径。

传导路径是指电磁波在电路中的传导路径。

当电磁波进入电路时，它会通过电源线、信号线、地线等传导到电路中的各个部分。

这些传导路径是电磁波进入电路的主要途径，也是EMI滤波器起作用的重点。

EMI滤波器通过在传导路径上设置电感和电容等元件来实现对电磁波的滤除或减弱。

其中，电感主要用于滤除高频电磁波，而电容则主要用于减弱低频电磁波。

通过合理选择电感和电容的数值和结构，可以使EMI滤波器在不同频段上具有不同的滤波效果，以满足不同电路对电磁波的屏蔽要求。

耦合路径是指电磁波在电路中的耦合路径。

当电磁波进入电路后，它会通过电路中的元件间的耦合作用，传递到电路中的其他部分。

这些耦合路径是电磁波在电路中传播的次要途径，但同样需要进行抑制，以减少对其他设备的干扰。

EMI滤波器通过在耦合路径上设置衰减器、隔离器等元件来实现对电磁波的滤除或减弱。

衰减器主要用于减弱电磁波的幅度，而隔离器则主要用于隔离电磁波的传播路径。

通过合理选择衰减器和隔离器的数值和结构，可以使EMI滤波器在耦合路径上起到有效的屏蔽作用，从而减少对其他设备的干扰。

除了传导路径和耦合路径，EMI滤波器还可以通过其他方式来实现对电磁波的滤除或减弱。

例如，可以通过在电路中添加屏蔽罩、屏蔽层等结构来阻挡电磁波的传播；还可以通过调整电路的布局和结构来减少电磁波的辐射和散射。

EMI滤波器通过在传导路径和耦合路径上设置合适的元件和结构，以及其他方式的组合，来实现对电磁波的滤除或减弱。

通过有效地抑制电磁干扰，EMI滤波器可以保证电路的正常工作，减少对其他设备的干扰，是电子设备中必不可少的重要组成部分。

一、EMI/EMC概念1.定义EMI(Electromagnetic Interference)电磁干扰。

所谓电磁干扰是指任何能使设备或系统性能降级的电磁现象。

EMC（Electro Magnetic Compatibility）电磁兼容EMC是指设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受电磁骚扰的能力。

2.滤波器主要组成部分：一般电容、电感和电阻，电感(Inductor),符号L，别名扼流器、电抗器、动态电抗器：电容（Capacitor），符号C3.分类1)按所通过信号的频段折叠：低通滤波器（low pass）；高通滤波器（high-peaker）；带通滤波器（band pass）；带阻滤波器（bandstop）2)按所采用的元器件：无源(passive filter)和有源滤波器（active filter）两种。

无源滤波器：仅由无源元件(R、L和C)组成的滤波器有源滤波器：由无源元件(一般用R和C)和有源器件(如集成运算放大器）组成4.安装方式：插片；插针；接线（引线）；焊接片；螺杆；贯通式；航空专用；铜排等1.插针型PCB：为电路板设计的专用EMI电源滤波器，一般体积较小2.焊片型（焊接片）：又叫快速连接型faston，采用专用的焊片，与专用的接线夹相配，滤波器一旦固定好后，就可以与事先准备好的，带接线夹的导线快速插入连接。

比较适合规模生产。

3.接线型（引线/导线）wire：直接利用滤波器提供的导线和相关设备连接，客户导线不够长，可在订货合同中提出。

4.螺杆型(螺栓型)screw：连接比较牢固可靠，比较适用于在运动状态下的设备，军事设备、车载、船舰等。

随着螺栓截面增大，可承受工作电流也越大，适合特大电流的EMI滤波器5.栅栏型：特点是栅栏结构上安装安全保护盖，防止工作过程中因不慎误触端子而引起危险。

目前能承受最大工作电流100A6.贯通式feedthrough7.插座式socket：国际标准IEC连接器，体积小安装方便8.铜牌式：大电流5.实例以下部分以常州派涅电子有限公司无源低通滤波器为例分析，先对产品外形有深刻的印象，能区分出PCB,单相，三相等滤波器1)PCB电路印刷版插针系列滤波器额定电流：1-10A材质：金属PE1000/塑料外壳PE1001、PE1002颜色：PE1001是黑色PE1002是白色2)单相滤波器PE2000PE2100单相单极滤波器额定电压是120/250V，有3种连接方式，根据电流的大小，20A 以下的可以使用插片式的，引线的，20A以上的建议使用螺杆式的3)三相滤波器4)直流滤波器5)军事滤波器6)馈通滤波器7)IEC插座式滤波器8)屏蔽房滤波器。

EMI电源滤波器基本知识介绍电磁干扰：因电磁骚扰引起设备、装置或系统性能下降的都是电磁干扰。

随着电子技术的迅速发展，电子设备得到广泛的应用，电磁环境污染日趋严重，已成为当今主要公害之一，越来越引起世界各国各行各业的广泛关注。

在许多领域，电磁兼容性已成为电气和电子产品必须有的技术指标或性能评价的依据，甚至关系到一个企业或一种产品的生死存亡。

EMI电源滤波器：电磁干扰（EMI）电源滤波器（以下简称滤波器）是由电感、电容等构成的无源双向多端口网络。

实际上它起两个低通滤波器的作用，一个衰减共模干扰，另一个衰减差模干扰。

它能在阻带（通常大于10KHz）范围内衰减射频能量而让工频无衰减或很少衰减地通过。

EMI电源滤波器是电子设备设计工程师控制传导电磁干扰和辐射电磁干扰的首选工具。

插入损耗：滤波器的插入损耗是不用滤波器时从噪声源传递到负载的噪声电压与插入滤波器时负载上的噪声电压之比。

插入损耗是在空载、50Ω系统条件下测试的，结果通常表示为在所关心频段内的衰减曲线（单位为分贝）。

插入损耗的计算可由下式求得：式中：V1 ─ 没有滤波器时负载上的噪声电压；V2 ─ 插入滤波器时负载上的噪声电压。

滤波器插入损耗测量结果通常表示为两种形式：一是插入损耗对频率的曲线，二是数据表。

共模和差模插入损耗的测试电路原理图如下所示：额定电流：额定电流是滤波器在额定频率、额定温度下允许通过的最大连续工作电流。

当环境温度不为额定温度时，滤波器允许通过的电流(Iop)可按下式计算，式中IN 为标称额定电流、θ为实际工作环境温度，泄漏电流：滤波器的泄漏电流是指在250VAC/50Hz的情况下，相线和中线与外壳（地）之间流过的电流。

它主要取决于连接在相线与地和中线与地间的共模电容（亦称为“Y”电容）。

泄漏电流是滤波器的一个重要参数。

Y电容的容量越大，共模阻抗越小，共模噪声抑制效果越好。

可以说泄漏电流是滤波器的一项性能指标, 泄漏电流越大，滤波器性能越好。

EMI滤波器电源线是干扰传入设备和传出设备的主要途径，通过电源线，电网的干扰可以传入设备，干扰设备的正常工作，同样设备产生的干扰也可能通过电源线传到电网上，干扰其他设备的正常工作。

因此，必须在设备的电源进线处加入EMI滤波器。

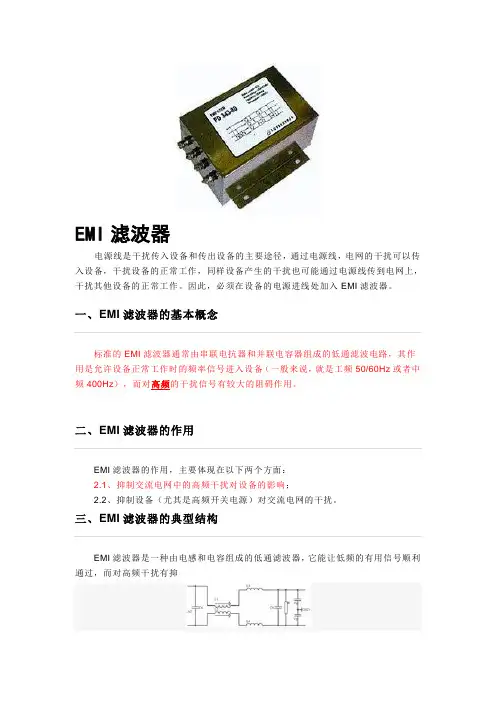

一、EMI滤波器的基本概念标准的EMI滤波器通常由串联电抗器和并联电容器组成的低通滤波电路，其作用是允许设备正常工作时的频率信号进入设备（一般来说，就是工频50/60Hz或者中频400Hz），而对高频的干扰信号有较大的阻碍作用。

二、EMI滤波器的作用EMI滤波器的作用，主要体现在以下两个方面：2.1、抑制交流电网中的高频干扰对设备的影响；2.2、抑制设备（尤其是高频开关电源）对交流电网的干扰。

三、EMI滤波器的典型结构EMI滤波器是一种由电感和电容组成的低通滤波器，它能让低频的有用信号顺利通过，而对高频干扰有抑EMI滤波器的典型结构图制作用。

EMI滤波器的典型结构如图所示。

四、EMI滤波器分类按所采用的元器件分为无源和有源滤波器两种。

1、无源滤波器：仅由无源元件(R、L 和C)组成的滤波器，它是利用电容和电感元件的电抗随频率的变化而变化的原理构成的。

这类滤波器的优点是：电路比较简单，不需要直流电源供电，可靠性高；缺点是：通带内的信号有能量损耗，负载效应比较明显，使用电感元件时容易引起电磁感应，当电感L较大时滤波器的体积和重量都比较大，在低频域不适用。

2、有源滤波器：由无源元件(一般用R和C)和有源器件(如集成运算放大器）组成。

这类滤波器的优点是：通带内的信号不仅没有能量损耗，而且还可以放大，负载效应不明显，多级相联时相互影响很小，利用级联的简单方法很容易构成高阶滤波器，并且滤波器的体积小、重量轻、不需要磁屏蔽(由于不使用电感元件）；缺点是：通带范围受有源器件(如集成运算放大器）的带宽限制，需要直流电源供电，可靠性不如无源滤波器高，在高压、高频、大功率的场合不适用。

五、滤波器的接地安装滤波器的干净地要与金属机箱可靠地搭接起来，如果机箱不是金属的，就在线路板下方设置一块较大的金属板来作为滤波地。

开关电源EMI滤波器原理和设计研究开关电源EMI滤波器是用来减少开关电源产生的电磁干扰(EMI)的一种装置。

EMI是指开关电源工作时产生的高频干扰信号，可能会对其他电子设备、无线通信和无线电接收产生干扰，影响它们的正常工作。

EMI滤波器通过合理设计，能有效地抑制开关电源产生的EMI信号，从而减少对其他设备的干扰。

EMI滤波器的原理是基于电流和电压的相位关系来实现的。

开关电源在工作时会产生高频电流脉冲，而这些电流脉冲会通过开关电源输入端的电容等元件，从而形成高频电流回路。

EMI滤波器通过给开关电源输入端加上一个电感元件，阻断高频电流回路的形成，从而减小EMI信号的辐射。

设计EMI滤波器时需要考虑以下几个因素：1.工作频率范围：EMI滤波器需要在开关电源产生EMI信号的频率范围内有效工作。

根据具体的应用环境和要求，选择合适的滤波器工作频率范围。

2.滤波特性：滤波器需要具有良好的滤波特性，对于较高频率的EMI信号能够有较好的抑制效果。

常用的滤波器类型有低通滤波器、带通滤波器和带阻滤波器等。

3.过渡区域：滤波器在过渡区域需要平衡阻抗和频率之间的变化。

过渡区域越宽，滤波器的性能越好。

过渡区域的宽度需要根据具体要求进行设计。

4.安全和可靠性：EMI滤波器需要满足安全和可靠性的要求。

在设计过程中，需要考虑电源参数范围、电流和电压的安全范围等因素，以确保滤波器的稳定性和可靠性。

设计EMI滤波器的方法有多种，可以根据需求选择不同的设计方法。

常见的方法包括线性滤波器设计、Pi型滤波器设计和C型滤波器设计等。

其中，Pi型滤波器是应用最广泛的一种，它由两个电感和一个电容组成，能够对高频信号进行抑制。

总之，开关电源EMI滤波器的原理和设计研究是为了降低开关电源产生的电磁干扰，保证其他设备的正常工作。

通过合理的滤波器设计和选择合适的滤波器类型，可以有效地减少EMI信号对其他设备的干扰，提高系统的抗干扰性能。

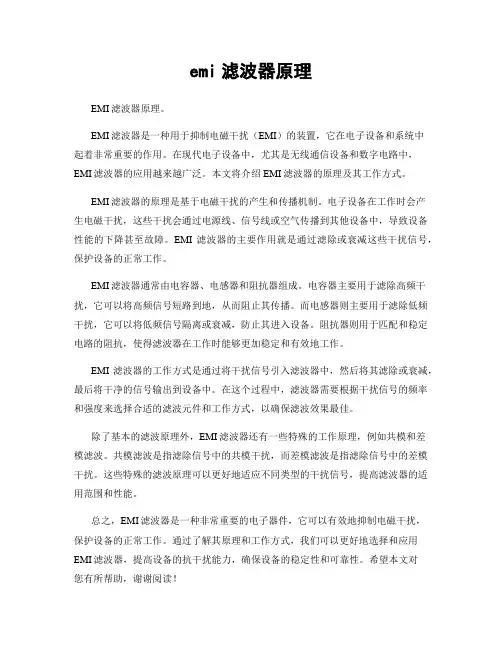

emi滤波器原理EMI滤波器原理。

EMI滤波器是一种用于抑制电磁干扰（EMI）的装置，它在电子设备和系统中起着非常重要的作用。

在现代电子设备中，尤其是无线通信设备和数字电路中，EMI滤波器的应用越来越广泛。

本文将介绍EMI滤波器的原理及其工作方式。

EMI滤波器的原理是基于电磁干扰的产生和传播机制。

电子设备在工作时会产生电磁干扰，这些干扰会通过电源线、信号线或空气传播到其他设备中，导致设备性能的下降甚至故障。

EMI滤波器的主要作用就是通过滤除或衰减这些干扰信号，保护设备的正常工作。

EMI滤波器通常由电容器、电感器和阻抗器组成。

电容器主要用于滤除高频干扰，它可以将高频信号短路到地，从而阻止其传播。

而电感器则主要用于滤除低频干扰，它可以将低频信号隔离或衰减，防止其进入设备。

阻抗器则用于匹配和稳定电路的阻抗，使得滤波器在工作时能够更加稳定和有效地工作。

EMI滤波器的工作方式是通过将干扰信号引入滤波器中，然后将其滤除或衰减，最后将干净的信号输出到设备中。

在这个过程中，滤波器需要根据干扰信号的频率和强度来选择合适的滤波元件和工作方式，以确保滤波效果最佳。

除了基本的滤波原理外，EMI滤波器还有一些特殊的工作原理，例如共模和差模滤波。

共模滤波是指滤除信号中的共模干扰，而差模滤波是指滤除信号中的差模干扰。

这些特殊的滤波原理可以更好地适应不同类型的干扰信号，提高滤波器的适用范围和性能。

总之，EMI滤波器是一种非常重要的电子器件，它可以有效地抑制电磁干扰，保护设备的正常工作。

通过了解其原理和工作方式，我们可以更好地选择和应用EMI滤波器，提高设备的抗干扰能力，确保设备的稳定性和可靠性。

希望本文对您有所帮助，谢谢阅读！。

电磁干扰（EMI）滤波器电路1、功能定义所谓电磁干扰（EMI），是因电磁波造成设备、传输通道或系统性能降低的一种电磁现象。

EMI以辐射和传导两种方式传播。

辐射方式：能量通过磁场或电场耦合，或以干扰源与受扰设备间的电磁波形式传播。

传导方式：能量通过电源线、数据线、公共地线等而产生或接收。

传导干扰有差模（DM对称模式）和共模（CM非对称模式）两种类型。

目前抑制EMI的技术措施有屏蔽、接地（浮地、单点接地和接地网）与滤波。

我这里所说的即为滤波电路，它主要用于高频开关电源和电子镇流器的输入回路及电源的输出回路中中。

该电路用于滤除电源的输入和输出的噪声（150kHz～30MHz），消减对直流稳压电源的传导干扰。

2、适用范围A、CISPR标准（电机、家用电器、照明设备等射频干扰设备）B、VDE0871标准（有目的的高频波发生器的电磁兼容标准）C、FCC标准（工业、科学、医疗设备的电磁兼容标准）D、VCCI标准（在工业和商业区使用的家用电器及其类似装置）3、设计规范3.1 电路原理图及其描述该电路主要对输入进行滤波，削弱对稳压电源或电子镇流器的输入的传导干扰。

其中，C1、C2和C4、C5及Lc用于滤除共模噪声，C3和C6用于滤除差模噪声。

输出端一般接一电解电容，负载电流大时还需接高频电容，用于消除负载端对输入的噪声干扰。

C1＝C2、C4＝C5、C3＝C6，Lc=(7~30)mH、磁材使用铁氧体材料。

EMI滤波器有C型（纯电容）、L型（一个电感和一个电容）、T型（两只电感和一个电容）、π型（一个电感和两只电容）、双π型（对称绕在同一磁芯上的两个电感和两只电容）等。

上图中电路为最常用的电路（至少对我来说，呵呵~~。

emi滤波器的工作原理emi滤波器是一种常用的电子滤波器，用于去除电磁干扰信号，保证电子设备的正常工作。

它的工作原理是利用电容和电感的特性，将电磁干扰信号滤除，只传递所需信号。

我们先了解一下什么是EMI。

EMI是指电磁干扰，是指电子设备之间或电子设备与环境之间因电磁波传播而产生的相互干扰现象。

当电子设备工作时，会产生一定的电磁辐射，这些辐射会干扰其他设备的正常工作，甚至影响到无线电通信等重要领域。

所以，在电子设备设计中，需要使用EMI滤波器来抑制这种干扰。

EMI滤波器主要由电容和电感组成。

电容是一种储存电能的元件，它的特性是可以通过电流的变化来改变电压的大小。

而电感则是一种储存磁能的元件，它的特性是可以通过电流变化来改变磁场的大小。

利用电容和电感的这些特性，EMI滤波器可以实现对不同频率的信号的滤除。

具体来说，EMI滤波器可以分为两种类型：低通滤波器和高通滤波器。

低通滤波器主要用于滤除高频信号。

它的工作原理是将高频信号通过电容的特性，使其流过电容而被滤除。

在低通滤波器中，电容的阻抗随着频率的增加而减小，从而使高频信号流过电容，达到滤除的效果。

这样，只有低频信号能够通过低通滤波器，达到了滤波的目的。

高通滤波器则主要用于滤除低频信号。

它的工作原理与低通滤波器相反，通过电感的特性来实现滤波。

在高通滤波器中，电感的阻抗随着频率的增加而增大，从而使低频信号流过电感而被滤除。

这样，只有高频信号能够通过高通滤波器，达到了滤波的效果。

除了低通滤波器和高通滤波器，还有带通滤波器和带阻滤波器等其他类型的EMI滤波器。

带通滤波器可以选择性地传递一定范围内的频率信号，而滤除其他频率的信号。

带阻滤波器则相反，可以选择性地滤除一定范围内的频率信号。

EMI滤波器的工作原理并不复杂，但它在电子设备的设计中起着至关重要的作用。

通过合理选择和配置EMI滤波器，可以有效抑制电磁干扰信号，确保电子设备的正常工作。

同时，EMI滤波器的设计也需要考虑到电容和电感的参数选择、布局和连接方式等因素，以确保滤波效果的最大化。

emi滤波器原理EMI滤波器原理。

EMI滤波器是一种用于抑制电磁干扰（EMI）的电子器件，它在电子设备中起着重要的作用。

在现代电子设备中，由于电路复杂性增加和电磁环境恶化，电磁兼容性（EMC）问题日益凸显，因此EMI滤波器的应用变得越来越重要。

本文将介绍EMI滤波器的原理及其在电子设备中的应用。

首先，我们来了解一下EMI滤波器的工作原理。

EMI滤波器主要通过电容、电感和阻抗来实现对电磁干扰的抑制。

在电路中，电容和电感分别具有对高频和低频信号的阻抗特性，因此可以通过合理的电路设计来实现对特定频率范围内的电磁干扰的滤波作用。

此外，EMI滤波器还可以通过在电路中引入阻抗来吸收和衰减电磁干扰信号，从而保护电子设备的正常工作。

在实际的电子设备中，EMI滤波器通常被应用在电源输入端和信号输入端。

在电源输入端，EMI滤波器可以有效地滤除来自电源线路的高频电磁干扰，保证电子设备的稳定工作；在信号输入端，EMI滤波器可以滤除来自外部信号线路的干扰，保证信号的准确传输和处理。

此外，对于一些对电磁兼容性要求较高的电子设备，还可以在输出端引入EMI滤波器，以进一步提高设备的抗干扰能力。

除了在电源和信号输入端的应用外，EMI滤波器还可以根据具体的电磁环境和设备要求，进行定制化的设计和应用。

例如，在一些对电磁兼容性要求非常严格的设备中，可能需要采用多级、多通道的EMI滤波器来实现更高级别的电磁干扰抑制；而在一些对EMI滤波器体积和成本要求较高的设备中，可能需要采用集成化、小型化的EMI滤波器来实现更紧凑的电路设计。

总的来说，EMI滤波器作为一种重要的电子器件，在现代电子设备中发挥着重要的作用。

通过对电磁干扰的抑制，EMI滤波器可以保证电子设备的正常工作，同时也可以提高设备的电磁兼容性，满足相关的法规标准和用户要求。

因此，在电子设备设计和应用中，合理选择和应用EMI滤波器是非常重要的，它不仅关系到设备的性能和可靠性，也关系到设备的市场竞争力和用户满意度。

直流emi滤波器原理
直流EMI滤波器的原理是通过连接电容、电感和电阻等元件来滤除直流电源中的电磁干扰。

这种滤波器将直流电源与负载电路之间串联一个低通滤波器，从而阻止高频电磁干扰信号通过。

具体原理如下：
1. 电容滤波：在直流EMI滤波器中，一个或多个电容被串联在电源输入和负载之间。

这些电容可以提供一个低阻抗路径来短路高频干扰信号，从而阻止它们传播到负载电路。

2. 电感滤波：直流EMI滤波器还包含一个或多个串联电感，它们可以提供一个高阻抗路径来阻断高频干扰信号。

电感的特性是阻碍电流急剧变化，因此对高频信号形成阻隔，只允许直流信号通过。

3. 耦合电阻：耦合电阻被用于连接电容和电感，它提供了一个转换耦合器，用于传送直流电源信号和阻断高频干扰信号。

通过这些元件的串联或并联组合，直流EMI滤波器可以在限制干扰信号通过的同时允许直流电源信号传输到负载电路中。

这样可以有效减弱电源中的电磁噪声，提高系统的稳定性和可靠性。

emi滤波器的工作原理在电子设备中，电磁干扰（EMI）是一个常见的问题，它可能会影响设备的性能和稳定性。

为了有效地减少电磁干扰对设备的影响，人们广泛应用emi滤波器。

emi滤波器是一种通过特定设计和材料来使设备免受电磁干扰的装置。

接下来我们将探讨emi滤波器的工作原理。

首先，emi滤波器通常由电容器、电感器和电阻器组成。

这些组件通过不同的方式相互配合，来抑制电磁干扰的传播。

电容器是emi滤波器中的关键组件之一，它能够存储电荷并通过将电流导通到地线上来消除高频噪音。

电感器则用于阻止高频电磁波通过，并将其分解成更低频率的信号，从而减轻对设备的干扰。

电阻器则主要用于消散功率和控制流过emi滤波器的电流。

emi滤波器的工作原理可以概括为两个方面：共模和差模滤波。

共模滤波是针对信号引入干扰的情况，也就是在信号和地之间的干扰；差模滤波则是处理信号之间的相互干扰，通常包括两信号线之间的电磁干扰。

在共模滤波中，emi滤波器通过将引入的干扰信号导通到地线，以减少对信号的影响。

这种滤波方式主要依赖于电容器来将干扰信号短接至地，从而实现干扰信号的消除。

通过合适的设计和选择电容值，emi滤波器可以有效地抑制共模干扰。

而在差模滤波中，emi滤波器利用电感器和电容器的结合来削弱信号之间的干扰。

电感器通过其自感抗性来抑制高频干扰信号，将其转换为磁场能量；而电容器则将这部分磁场能量转化为电流，最终将其消散至地。

这种方式能够有效地消除差模干扰，保障设备的稳定性。

除了共模和差模滤波，emi滤波器还可以结合多种不同配置和组件来适应不同的应用场景。

例如，三端口emi滤波器可以同时处理不同信号线之间的干扰和信号引入地线的干扰；多级emi滤波器则可以提供更高的滤波性能，适用于对干扰抑制要求更高的设备。

这些配置的emi滤波器都是基于相同的原理，即通过合理搭配电容器、电感器和电阻器来实现对电磁干扰的有效消除。

总的来说，emi滤波器作为一种重要的电子元件，能够有效地保护设备免受电磁干扰的影响。

EMI电源滤波器的原理与分析电磁干扰滤波器插入损耗1引言随着人们对清洁环境，生活品质要求的不断提高，全球主要国家对电气和电子产品的电磁兼容性的要求日益严格。

因此，尽量降低电力电子装置的电磁干扰，提高其电磁兼容性，已成为十分重要的问题。

目前，人们在实际工程中解决电磁干扰问题的手段主要有三种：一是接地；二是屏蔽；三是采用电磁干扰（EMI）滤波器来有效的阻断传导电磁干扰的的传输途径。

下面主要讨论的是EMI滤波器的原理和设计。

2 EMI滤波器的原理和研究方法2.1 干扰信号分析电磁干扰按其能量传播的方式分为传导干扰和辐射干扰。

传导干扰主要是指由电源线传导至电子设备的干扰，采用滤波器来滤除和抑制最有效；而辐射干扰是指由于电子设备的引入，其内部高频线路及其他感抗元件的电磁场交变产生的辐射电磁波所造成的干扰，采用屏蔽技术来消除效果最好。

传导型电磁干扰分为共模干扰和差模干扰两种。

共模干扰又称为对地感应干扰或不对称干扰，指的是两条电源线相对于大地存在的干扰和噪声；串模干扰又称为常模、串模、线间感应和对称干扰等，指的是两条电源线之间的干扰。

EMI滤波器滤除的频率范围大概为10kHz~30MHz，最高可达150MHz，按产生共模和差模干扰的特点，可大致按干扰的分布分为三个频段：0.5MHz以下，以差模干扰为主；0.5~5MHz差模、共模干扰共存；5~30MHz以共模干扰为主。

在对电磁干扰噪声采取抑制措施时，主要应考虑抑制共模噪声，因为共模噪声在全频域特别在高频域占主要成分，而低频域差模噪声占比例较大，所以应根据EMI噪声的这个特点来选择适当的EMI滤波器。

2.2 EMI滤波器的原理首先，考虑干扰信号的特点，设计时应注意以下几点：(1)双向滤波功能——电网对电源、电源对电网都应该有滤波功能；(2)能有效地抑制差模干扰和共模干扰——工程设计中重点考虑共模干扰抑制；(3)最大程度地满足阻抗失配原则。

EMI滤波器可分为交流电源滤波器、信号传输线滤波器和去耦滤波器。

contents •开关电源EMI滤波器概述•EMI滤波器的工作原理•EMI滤波器的设计方法•EMI滤波器的制造工艺•EMI滤波器的测试与验证•EMI滤波器的应用与案例分析目录在开关电源中，EMI滤波器对于保护电源免受外部电磁干扰以及防止内部干扰影响其他电路具有重要意义，保证了电源的稳定性和可靠性。

EMI滤波器的定义与重要性EMI滤波器的重要性EMI滤波器定义EMI滤波器的分类EMI滤波器的特点EMI滤波器的分类与特点发展趋势技术挑战EMI滤波器的发展趋势EMI滤波器通常由电感、电容和电阻等元件组成，根据需要还可以加入铁氧体磁珠、二极管等其他元件。

其中，电感和电容的作用是阻止特定频率的电磁波通过，而电阻则可以吸收电磁波的能量。

EMI滤波器的电路设计需要根据开关电源的工作频率、电磁干扰的频率和幅度、以及所需的滤波效果等因素来确定元件的参数和电路结构。

插入损耗共模抑制比频带宽度耐压等级确定滤波器的性能指标包括滤波器的插入损耗、反射损耗、阻抗匹配等指标，根据应用场景和电磁兼容标准来确定。

包括电容器、电感器、电阻器等，根据设计需求来选择适当的元件类型和规格。

根据设计需求和元件参数，设计出满足性能指标的滤波器电路。

利用仿真软件对所设计的滤波器电路进行仿真验证，确保其性能指标符合要求。

将所设计的滤波器电路制作成样品，并进行测试，确保其实际性能符合设计要求。

选择适当的滤波器元件仿真验证制作与测试设计滤波器电路设计流程与步骤确定反射损耗反射损耗是指滤波器对信号的反射量，也是衡量滤波器性能的重要指标之一。

反射损耗的计算方法包括反射系数法和导纳变换法等。

确定插入损耗插入损耗是指滤波器插入前后信号电平的差值，是衡量滤波器性能的重要指标之一。

插入损耗的计算方法包括频域法和时域法等。

阻抗匹配为了使信号能够顺利传输，滤波器需要与信号源和负载阻抗进行匹配。

阻抗匹配的计算方法包括欧姆定律法和奇偶模分析法等。

参数选择与计算例如，设计一个针对某开关电源的EMI滤波器，需要考虑到该开关电源的工作频率、输出电压、输出电流等因素，以及所连接的负载特性和电磁兼容标准等。
