JWB-8无极绳绞车安装培训手册解析

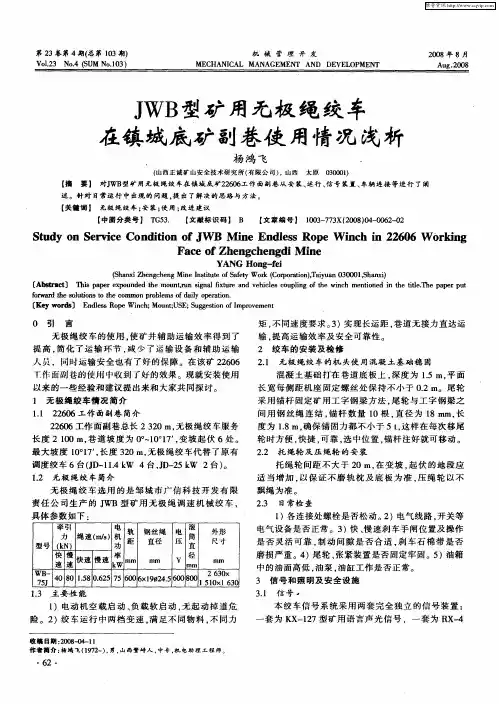

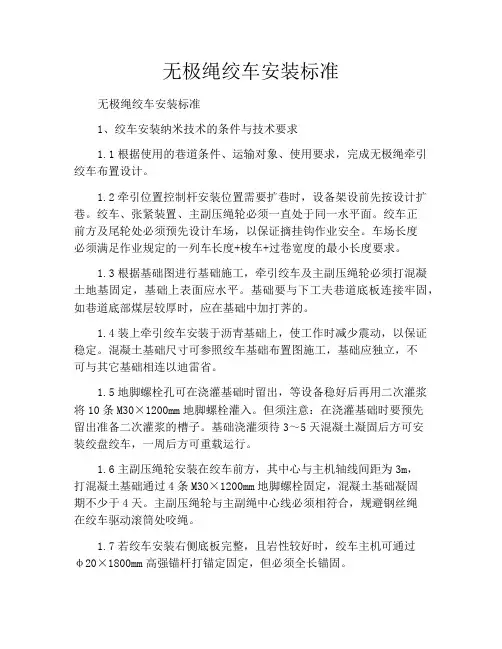

无极绳绞车安装标准无极绳绞车安装标准1、绞车安装纳米技术的条件与技术要求1.1根据使用的巷道条件、运输对象、使用要求，完成无极绳牵引绞车布置设计。

1.2牵引位置控制杆安装位置需要扩巷时，设备架设前先按设计扩巷。

绞车、张紧装置、主副压绳轮必须一直处于同一水平面。

绞车正前方及尾轮处必须预先设计车场，以保证摘挂钩作业安全。

车场长度必须满足作业规定的一列车长度+梭车+过卷宽度的最小长度要求。

1.3根据基础图进行基础施工，牵引绞车及主副压绳轮必须打混凝土地基固定，基础上表面应水平。

基础要与下工夫巷道底板连接牢固，如巷道底部煤层较厚时，应在基础中加打荠的。

1.4装上牵引绞车安装于沥青基础上，使工作时减少震动，以保证稳定。

混凝土基础尺寸可参照绞车基础布置图施工，基础应独立，不可与其它基础相连以迪雷省。

1.5地脚螺栓孔可在浇灌基础时留出，等设备稳好后再用二次灌浆将10条M30×1200mm地脚螺栓灌入。

但须注意：在浇灌基础时要预先留出准备二次灌浆的槽子。

基础浇灌须待3～5天混凝土凝固后方可安装绞盘绞车，一周后方可重载运行。

1.6主副压绳轮安装在绞车前方，其中心与主机轴线间距为3m，打混凝土基础通过4条M30×1200mm地脚螺栓固定，混凝土基础凝固期不少于4天。

主副压绳轮与主副绳中心线必须相符合，规避钢丝绳在绞车驱动滚筒处咬绳。

1.7若绞车安装右侧底板完整，且岩性较好时，绞车主机可通过φ20×1800mm高强锚杆打锚定固定，但必须全长锚固。

2、压绳轮及托辊安装技术半导体技术建议2.1主压绳轮与尾轮彼此之间不大于30m安装一组托辊，托辊必须保证能够托住主副钢丝绳，不得磨道木。

巷道低凹处应卵蛤属压绳轮,压绳轮的数量应根据巷道低凹程度和最大载重量确定;压绳轮安设要牢固可靠，必须采用地锚(或制做混凝土底座)固定。

2.2每一组压绳六轮或托辊与对应主副绳中心线一致，防止钢丝绳脱离托辊摩擦固定架。

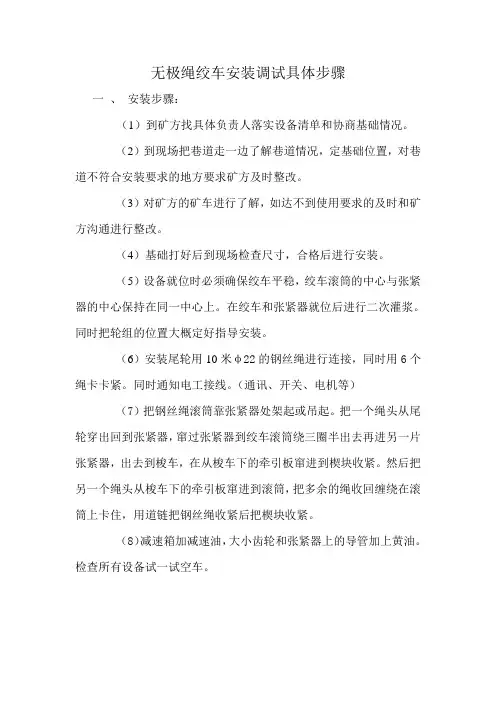

无极绳绞车安装调试具体步骤一、安装步骤：（1）到矿方找具体负责人落实设备清单和协商基础情况。

（2）到现场把巷道走一边了解巷道情况，定基础位置，对巷道不符合安装要求的地方要求矿方及时整改。

（3）对矿方的矿车进行了解，如达不到使用要求的及时和矿方沟通进行整改。

（4）基础打好后到现场检查尺寸，合格后进行安装。

（5）设备就位时必须确保绞车平稳，绞车滚筒的中心与张紧器的中心保持在同一中心上。

在绞车和张紧器就位后进行二次灌浆。

同时把轮组的位置大概定好指导安装。

（6）安装尾轮用10米φ22的钢丝绳进行连接，同时用6个绳卡卡紧。

同时通知电工接线。

（通讯、开关、电机等）（7）把钢丝绳滚筒靠张紧器处架起或吊起。

把一个绳头从尾轮穿出回到张紧器，窜过张紧器到绞车滚筒绕三圈半出去再进另一片张紧器，出去到梭车，在从梭车下的牵引板窜进到楔块收紧。

然后把另一个绳头从梭车下的牵引板窜进到滚筒，把多余的绳收回缠绕在滚筒上卡住，用道链把钢丝绳收紧后把楔块收紧。

（8）减速箱加减速油，大小齿轮和张紧器上的导管加上黄油。

检查所有设备试一试空车。

无极绳运转操作参考开车前应检视各处情况是否正常，如电气线路是否正确，开关等有无缺陷，急停是否有效，各连接处螺栓是否紧固, 轨道中有无影响车辆运行的杂物,道岔、挡车器是否打开。

有条件的煤矿可规定车辆运行时应禁止行人，并有声光警示。

(1)绞车①•手闸是否在松闸位置及灵活可靠，在检查各处情况正常后方可开动电机进行空运转，检查电液制动闸是否正常，绞车无异声后方可加上负荷。

档位先放在慢档上空车运行到尾轮再停车换快档开回。

特别提醒：无极绳绞车变速时必须是停车后换档，在运行中严禁换档。

换档手柄必须在慢速位置或快速位置，严禁挂空档开车。

换档时如不能顺利挂档，允许盘转电机连轴器。

②绞车司机必须听清把钩工的信号，验证信号无误后，先打开制动闸，按动启动按钮，使绞车启动运转，检查钢丝绳状况。

运行时注意倾听绞车有无不正常冲击、震动、断裂等异常响声等。

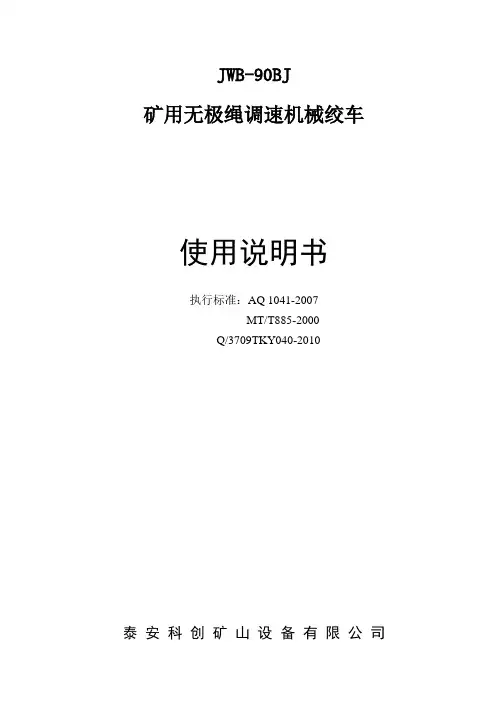

JWB-90BJ矿用无极绳调速机械绞车使用说明书执行标准：AQ 1041-2007MT/T885-2000Q/3709TKY040-2010泰安科创矿山设备有限公司目录目次前言安全注意事项主警示一、概述 (1)1．产品全称 (1)2．型号的组成及其代表意义 (1)3．产品特征 (1)4．系统运输设备的特点 (1)5．主要用途及适用范围 (1)6．适用的工作条件及主要技术参数 (1)二、绞车的主要结构及工作原理 (2)1．电机 (2)2．底座 (2)3．变速箱 (3)4．绳轮 (3)5．联动轴 (3)6．制动装置 (3)7．齿轮 (3)8．齿轮罩 (3)9 电器部分 (3)三、系统主要结构特征与工作原理 (3)1．工作原理 (3)2．列车编组形式 (3)3．系统主要结构件 (4)四、安装与调试= (5)1．安装 (5)2．安装方法及注意事项 (5)3．调整 (6)4．试运行 (6)五、使用与操作 (7)1．使用前的准备和检查 (7)2．启动 (7)3．使用时的安全注意事项 (7)4．运行中的监测和记录 (8)5．停车的操作程序、方法及注意事项 (8)6．其他注意事项 (8)六、维修保养及常见故障处理 (8)1．绞车维护 (8)2．张紧装置维护 (8)3．尾轮维护 (8)4．压绳轮组维护 (9)5．故障分析及排除 (9)七、运输、贮存 (9)八、开箱及检查 (10)九、吊装、运输、贮存 (10)十、装箱单 (11)十一、附图 (12)一、矿用无极绳调速机械绞车结构示意图二、矿用无极绳调速机械绞车机械传动原理图三、矿用无极绳调速机械绞车电气原理图四、矿用无极绳调速机械绞车电气接线图前言为了使用户对矿用无极绳调速机械绞车（以下简称绞车）的使用、保养与管理等到方面有概括的了解，特编辑本使用维护说明书。

本说明书简要介绍了绞车主要技术性能参数、用途、工作原理，使用、保养和维修等方面的要求，供用户安装、使用、维修人员及有关技术人员阅读，以掌握该设备的使用和维护，确保绞车系统能够安全运行，并提高机器的工效和寿命，同时给客户带来更大的利益。

无极绳绞车安装操作规程第一章总则一、一般规定：1、本规程适用于煤矿，无极绳绞车安装与运输工作。

2、参加安装人员必须经过理论培训合格后方可进行操作。

3、设备在运输、安装过程中除执行本规程外，还必须认真执行《煤矿安全规程》有关的法律规程。

4、安装前，机电矿长组织有关人员对工作场所及运输线路的安装准备情况进行全面验收，条件具备后进行运输与安装。

5、本规程必须经过机电矿长审批，及时向全体施工，管理人员进行详细学习，组织实施。

6、“施工作业规程”内容与要求（1）运输线路与设备布置情况；（2）设备安装程序；（3）无极绳绞车布置示意图；（4）安装过程中安全技术措施；（5）试运行调试。

第二章开工前的设备工作一、由于斜井断面有限，绞车应分体入井。

（注意：分体中的零部件，设专人保管）。

二、入井前应对运输路线的巷道尺寸、支护情况、轨道质量、巷道坡度，进行全面检查，发现问题及时处理，未处理好不准运输。

三、准备入井的平板车、矿车必须检查，达到完好状态，设备按照安装程序，依次入井。

四、设备装车设专人负责装车质量和工作人员的安全，并认真清点设备数量，注意调整好装车入井次序。

电机，变速箱装车时使用专用环吊装，若没有专用吊环，可沿设备前后吊挂钢丝绳，保持平衡吊挂装车。

五、起吊时，采用铲车装车。

并设两人负责起吊，要求在起吊的过程中，远离操作地点，待设备放稳后摘挂钢丝绳。

第三章设备运输一、设备运输路线：绞车拉紧装置：（1）地面→主斜井→1#井底车场→副井→副井底车场（2）地面→主斜井→1#井底车场→轨道下山→东二车场二、运输方式1、从地面斜井绞车JTP-1.6 一部，绳径24.5mm。

2、井下由副井底硐室绞车JD-25一部，绳径15.5mm，地锚固定。

3、东二硐室绞车JD-25两部，绳径15.5mm，地锚固定。

三、设备运输1、斜井运输由机电队负责，运输前检查井上下信号是否灵敏可靠，双向双打，使用专用信号指挥。

“一停、二拉、三放、四慢拉、五慢松”听不清信号不准开车。

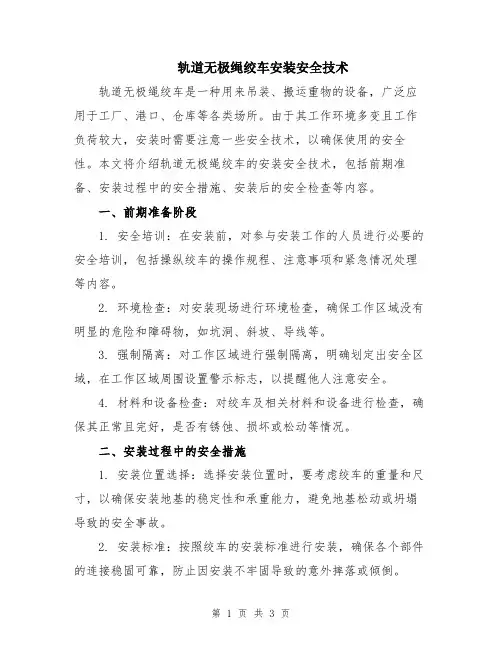

轨道无极绳绞车安装安全技术轨道无极绳绞车是一种用来吊装、搬运重物的设备，广泛应用于工厂、港口、仓库等各类场所。

由于其工作环境多变且工作负荷较大，安装时需要注意一些安全技术，以确保使用的安全性。

本文将介绍轨道无极绳绞车的安装安全技术，包括前期准备、安装过程中的安全措施、安装后的安全检查等内容。

一、前期准备阶段1. 安全培训：在安装前，对参与安装工作的人员进行必要的安全培训，包括操纵绞车的操作规程、注意事项和紧急情况处理等内容。

2. 环境检查：对安装现场进行环境检查，确保工作区域没有明显的危险和障碍物，如坑洞、斜坡、导线等。

3. 强制隔离：对工作区域进行强制隔离，明确划定出安全区域，在工作区域周围设置警示标志，以提醒他人注意安全。

4. 材料和设备检查：对绞车及相关材料和设备进行检查，确保其正常且完好，是否有锈蚀、损坏或松动等情况。

二、安装过程中的安全措施1. 安装位置选择：选择安装位置时，要考虑绞车的重量和尺寸，以确保安装地基的稳定性和承重能力，避免地基松动或坍塌导致的安全事故。

2. 安装标准：按照绞车的安装标准进行安装，确保各个部件的连接稳固可靠，防止因安装不牢固导致的意外摔落或倾倒。

3. 安全防护措施：在安装过程中，要按照要求佩戴好安全帽、安全鞋和手套等个人防护装备，防止因坠落、碰撞或触电等事故。

4. 人员分工：工作人员应按照任务分工，避免过多人员同时操作绞车，以减少操作失误和人员伤亡的风险。

5. 使用工具：在安装过程中，要选择合适的工具使用，确保使用过程中人身安全，防止因工具使用不当导致的意外伤害。

6. 监控检查：安装过程中要有专人进行监控检查，确保操作规范和安全措施得以贯彻执行，及时发现和处理安全隐患。

三、安装后的安全检查1. 稳定性检查：安装完成后，要进行稳定性检查，确保绞车固定稳固，不会因移动或倾倒而造成事故。

2. 功能检查：对绞车的各项功能进行检查，确保操作平稳、运行正常，并注意检查控制系统和安全装置是否完好。

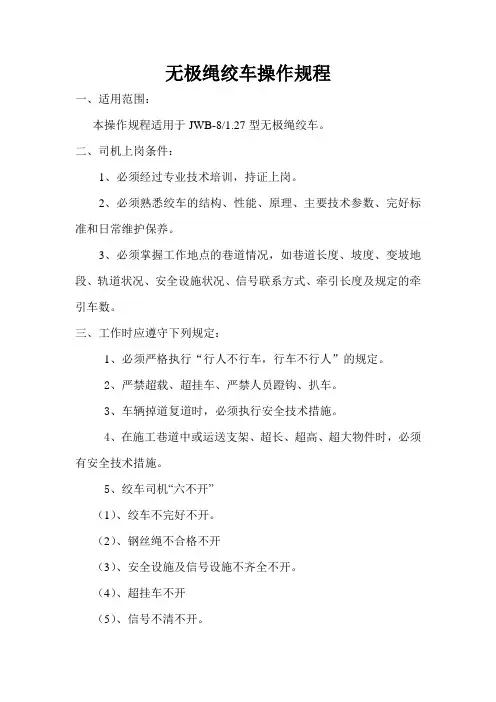

无极绳绞车操作规程一、适用范围：本操作规程适用于JWB-8/1.27型无极绳绞车。

二、司机上岗条件：1、必须经过专业技术培训，持证上岗。

2、必须熟悉绞车的结构、性能、原理、主要技术参数、完好标准和日常维护保养。

3、必须掌握工作地点的巷道情况，如巷道长度、坡度、变坡地段、轨道状况、安全设施状况、信号联系方式、牵引长度及规定的牵引车数。

三、工作时应遵守下列规定：1、必须严格执行“行人不行车，行车不行人”的规定。

2、严禁超载、超挂车、严禁人员蹬钩、扒车。

3、车辆掉道复道时，必须执行安全技术措施。

4、在施工巷道中或运送支架、超长、超高、超大物件时，必须有安全技术措施。

5、绞车司机“六不开”（1）、绞车不完好不开。

（2）、钢丝绳不合格不开（3）、安全设施及信号设施不齐全不开。

（4）、超挂车不开（5）、信号不清不开。

（6）、“四超”车辆无措施不开。

6、操作完后，司机离开时，必须切断电源。

7、上岗时必须穿工作服，集中精力，严格按信号指令操作，不得擅自离岗。

四、开车前检查：1、检查绞车安装地点顶帮支护必须安全可靠。

2、检查绞车的固定是否牢固，地脚螺栓是否完好。

3、查看坠砣的钢丝绳是否有断丝断股，绳卡齐全牢固，钢丝绳在紧绳车的固定是否牢固。

4、检查绞车安全保护装置，安全制动闸部位不得短缺，制动闸必须灵敏可靠。

5、检查减速器及轴承的润滑油是否充足等，油量不足时应该随时补充。

6、绞车维护工、运料工要与司机取得联系，将巷道内杂物清理干净，并对地滚、变向轮挡车器进行详细检查，发现问题及时处理。

7、检查绞车控制开关、操纵按钮、电机、语音电铃等应无失爆现象。

信号必须声光兼备，声音清晰，准确可靠。

五、操作步骤1、听到清晰、准确的信号后，按信号指令方向空载启动电机试运转。

严禁无信号开车。

2、启动油泵，开启过卷保护电源，在安全制动器完全张开后，在进行慢速、快速。

运输（快速最大牵引重量15吨，慢速最大牵引重量28吨）。

在运行中快、慢速两闸严禁同时闸死，必须在闸死慢速时，快速闸必须放开。

无极绳绞车安装管理规范古汉山矿企业标准QB/GHS/JY-X-03-2011无极绳绞车安装管理规范编制：审核：批准：2011-X-X发布2011-X-X实施机电运输科发布无极绳绞车安装管理规范一、适用范围本标准适用于古汉山矿井下无极绳绞车运输系统二、引用标准2010版《煤矿安全规程》无极绳绞车使用维护说明书三、无极绳绞车的安装与调试：1、绞车安装的条件与技术要求：1.1根据使用的巷道条件、运输对象、使用要求，完成无极绳牵引绞车布置设计。

1.2牵引绞车安装位置需要扩巷时，设备安装前先按设计扩巷。

绞车、张紧装置、主副压绳轮必须处于同一水平面。

绞车前方及尾轮处必须预先设计车场，以保证摘挂钩作业安全。

车场长度必须满足一列车长度+梭车+过卷距离的最小长度要求。

1.3根据基础图进行基础施工，牵引绞车及主副压绳轮必须打混凝土地基固定，基础上表面应水平。

基础要与巷道底板连接牢固，如巷道底部煤层较厚时，应在基础中加打地锚。

1.4牵引绞车安装于混凝土基础上，使工作时减少震动，以保证稳定。

混凝土基础尺寸可参照绞车房基础布置图施工，基础应独立，不可与其它基础相连以确保安全。

1.5地脚螺栓孔可在浇灌基础时留出，等设备稳好后再用二次灌浆将10条M30×1200mm地脚螺栓灌入。

但须注意：在浇灌基础时要预先留出准备二次灌浆的槽子。

基础浇灌须待5～6天混凝土凝固后方可安装绞车。

1.6主副压绳轮安装在绞车前方，其中心与主机轴线间距为3m，打混凝土基础通过4条M30×1200mm地脚螺栓固定，混凝土基础凝固期不少于4天。

主副压绳轮与主副绳中心线必须一致，防止钢丝绳在绞车驱动滚筒处咬绳。

1.7 若绞车安装位置底板完整，且岩性较好时，绞车主机可通过16根φ20×1800mm高强锚杆打地锚固定，但必须全长锚固。

1.8绞车安装完成后，必须加打4根直径不小于200mm的圆木压柱，加强稳固。

2、压绳轮及托辊安装技术要求：2.1主压绳轮与尾轮之间每10m安装一组托辊，托辊必须保证能够托住主副钢丝绳。

无极绳绞车安装措施规程无极绳绞车是一种广泛应用于吊装、牵引、升降等领域的机械设备。

安装无极绳绞车时必须按照相关规程进行，以确保设备正常运行并保证工作安全。

本文将介绍无极绳绞车的安装措施规程，共计。

一、安装前准备工作1.检查设备在安装前应检查设备的各种零部件是否齐全，如螺栓、螺母、垫片、螺栓挡圈等，同时检查零部件有无明显损坏或缺陷。

如有缺失或损坏，应及时更换。

2.准备工具安装无极绳绞车需要使用的工具一般包括扳手、钳子、螺丝刀等，需要提前准备好，确保在安装过程中不会受到无法预料的阻碍。

3.准备工作场所安装无极绳绞车的场所应当平整、宽敞，并要求有足够的承载能力。

场地内应该清理干净，并且要确保没有影响施工的杂物。

4.确定安装位置确定无极绳绞车的安装位置要尽量满足使用的需求，同时也要考虑到设备一旦安装，难以轻易移动。

一般而言，设备应当固定安装在地面或者钢结构上。

二、无极绳绞车安装措施规程1.安装无极绳绞车主体首先要确定无极绳绞车的主体机械全部到位，再将设备放置于安装位置，并利用扭力扳手将螺栓加扭并锁紧。

2.安装起重环将无极绳绞车的起重环安装于设备的联轴器上，然后将安装螺栓加扭，使设备牢固可靠。

3.安装绞盘头将绞盘头固定在无极绳绞车上，并用扭力扳手将螺钉加扭，以确保绞盘头的安全牢固。

4.安装绳盘体将绳盘体安装在无极绳绞车上，注意绳盘体的方向和配合。

安装后，利用扭力扳手将螺钉加紧，并松开绞盘头和绣花针的螺钉。

5.安装绳盘将绳盘安装在绞盘头上，并用扭力扳手将螺钉加紧，以确保绳盘的安全移动。

6.安装控制箱将无极绳绞车的控制箱安装在设备上，并将电缆线接好。

在电缆线的接线过程中，要注意颜色的区分，不同颜色的线不能混接。

7.调整绳盘松紧当绳盘松紧过紧时，可以利用冲孔钳将松紧度调整至适当位置。

需要注意的是，调整松紧度时应当逐步调整，防止损坏设备。

8.接线测试安装完成后，需要进行设备电器接线测试确保电路是否连通以及设备能否正常工作。

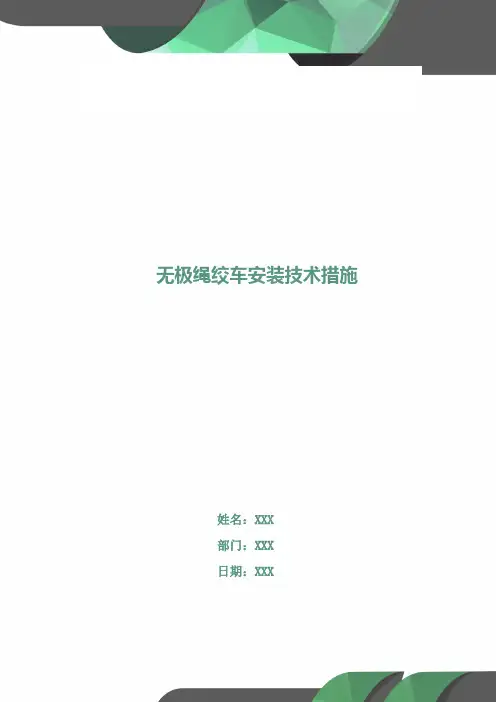

无极绳绞车安装技术措施姓名：XXX部门：XXX日期：XXX无极绳绞车安装技术措施根据《副斜井井底车场至轨道大巷无极绳单轨运输平面图》要求，在副斜井井底车场及轨道大巷段施工无极绳绞车硐室。

为保证本项工作安全有序的进行，特编制本安全技术措施。

一、施工前准备工作1、由地测科根据《副斜井井底车场至轨道大巷无极绳单轨运输平面图二》将无极绳绞车硐室扩刷位置标注出来。

2、根据地测科标定位置，施工队将施工位置悬挂电缆、压风管、静压水管摘除放下，并用旧皮带保护好。

3、施工队准备施工工具：风镐、铁锹、锚杆钻机及支护材料。

二、硐室断面及施工方法⑴无机绳机头硐室净长6300mm，净深3000mm，净高2500mm。

⑵硐室采用炮掘进行施工，扩刷出的煤矸人工装进矿车内，通过总回风巷刮板输送机运输至胶带巷皮带。

⑶采用YT28型高频风钻，并配以φ22mm中空六角合金钢钎杆和φ42mm“一”字型钻头打眼，按爆破图、表进行布眼。

⑷使用二级煤矿许用水胶炸药，毫秒延期电雷管。

⑸采用正向装药结构，严格使用炮泥和水炮泥，炮泥长度不小于0.5m。

⑹连线方式为串联，起爆使用SFK-500型发爆器，全断面一次起爆。

（详见爆破图表）。

三、支护方式1、采用锚网梁索喷联合支护，锚杆采用φ20×2000mm等强度螺纹第 2 页共 11 页钢锚杆。

锚杆使用一支CK2340和1支Z2388树脂锚固剂，锚杆外露长度为30～50mm，托盘为碟形托盘，规格：φ130×8mm。

锚索使用Φ15.24×6300mm钢绞线，锚索托盘为槽钢，每根锚索使用一支CK2340和两支Z2388树脂锚固剂。

每根锚杆锚固力不小于100kN。

锚索预紧力不小于150kN。

2、金属网使用φ6mm钢筋网，网片规格2000×1000mm，网目100×100mm，网片之间用14#铁丝扭结，扭结间距200mm。

网要压茬连接，搭接长度不小于100mm，连接点要均匀布置，双排连接。

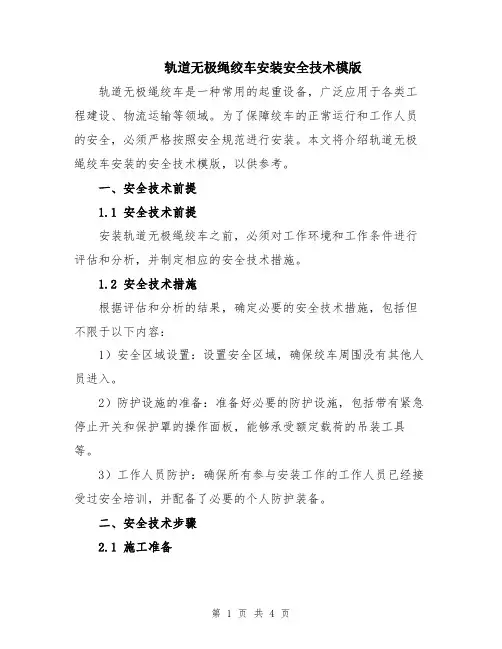

轨道无极绳绞车安装安全技术模版轨道无极绳绞车是一种常用的起重设备，广泛应用于各类工程建设、物流运输等领域。

为了保障绞车的正常运行和工作人员的安全，必须严格按照安全规范进行安装。

本文将介绍轨道无极绳绞车安装的安全技术模版，以供参考。

一、安全技术前提1.1 安全技术前提安装轨道无极绳绞车之前，必须对工作环境和工作条件进行评估和分析，并制定相应的安全技术措施。

1.2 安全技术措施根据评估和分析的结果，确定必要的安全技术措施，包括但不限于以下内容：1）安全区域设置：设置安全区域，确保绞车周围没有其他人员进入。

2）防护设施的准备：准备好必要的防护设施，包括带有紧急停止开关和保护罩的操作面板，能够承受额定载荷的吊装工具等。

3）工作人员防护：确保所有参与安装工作的工作人员已经接受过安全培训，并配备了必要的个人防护装备。

二、安全技术步骤2.1 施工准备1）列出详细的施工计划，包括安装过程中的每个步骤和所需的设备。

2）对施工现场进行检查，确保场地平整、无障碍物，并清除任何可能影响安装的障碍。

3）将绞车运输到安装现场，并按照制造商的要求进行检查。

2.2 安装绞车1）根据绞车所需的承重能力和安装地点的要求，选择合适的安装位置。

2）安装固定轨道：根据制造商提供的安装指南，正确安装轨道，确保其稳固和固定。

3）安装绞车本体：使用适当的吊装工具，将绞车本体安装到轨道上，并确保其稳定和平衡。

4）连接电源和控制系统：根据制造商的指南，正确连接绞车的电源和控制系统，并进行相应的测试和调整。

2.3 安装防护设施1）安装操作面板：根据制造商的要求，将带有紧急停止开关和保护罩的操作面板正确安装在合适的位置。

2）安装安全限位器：根据制造商的指南，安装安全限位器，确保绞车在达到极限位置时能够自动停止。

3）安装紧急停止装置：根据制造商的要求，安装紧急停止装置，以便在紧急情况下能够立即停止绞车的运行。

2.4 安全检查和测试1）检查安装质量：对已安装的绞车进行全面检查，确保所有零部件安装正确、固定可靠。

目录一、用途------------------------ 1二、技术规格----------------------- 1㈠型号含义--------------------- 1㈡技术规格--------------------- 1三、结构特征----------------------- 2㈠牵引绞车--------------------- 3㈡配套设备--------------------- 6四、电气操作系统-------------------- 8五、使用与安装--------------------- 9㈠使用布置方式------------------ 9㈡布置方式说明------------------ 12㈢安装基础--------------------- 12㈣安装说明--------------------- 14六、操作------------------------ 18七、维护与修理--------------------- 22八、滚动轴承明细表 ------------------ 25九、易损件明细表------------------- 25十、故障与原因分析 ------------------ 25十一、其它---------------------- 26十二、附图---------------------- 27、用途无极绳连续牵引车是一种新型的被迅速推广的煤矿辅助运输装备。

以一台30kW的JWB-4/0.86型无极绳绞车作为驱动装置，以钢丝绳为牵引构件，与张紧装置、梭车、尾轮等配套设备一起构成一套完整的无极绳连续牵引车运输系统，适用于有瓦斯和煤尘的煤矿井下工作面顺槽和轨道巷，实现材料、设备的长距离连续高效运输，特别适用于大型综采设备（如成台支架等）的连续运输。

也可用于金属矿井下和地面的轨道运输。

JWB-4/0.86型无极绳绞车的使用条件：适用于有瓦斯和煤尘的煤矿井下巷道，巷道倾角不大于20°，长度不大于2000米，只允许拖动矿车、平板车等货车，严禁载人或提升。

无极绳连续牵引车执行标准Q /BHY001—2012、MT/T988-2006使用维护说明书山东百海逸机电有限公司2012-06-01目录前言 21 用途及特点 32 工作原理 43 基本参数 64 主要构成与特征7 5安装与调试 66 使用与操作97 维护保养与故障处理118 运输与贮存129 其它12附件：易损件明细表前言为使用户对无极绳连续牵引车的使用、维护和管理等方面知识有较清晰、全面的了解，特编辑《无极绳连续牵引车使用说明书》。

本《使用说明书》从无极绳连续牵引的用途、工作原理、种类与主要技术性能参数，到结构特征、安装调试，以及使用、保养和维修等方面，给予了全面的介绍，供有关技术管理、安装使用、设备维修等相关人员使用，以期达到相关人员掌握无极绳连续牵引车的基本知识，确保设备能够顺利安装和安全运行，从而提高机器的运行工效和使用寿命，同时能够给用户创造更大的价值，并带来较好的效益。

在设备使用前请详细阅读本《使用说明书》，如有疑问请立即向我公司咨询。

我们殷切希望用户将使用中发现的问题，以及有关改进的意见和建议能够及时地反馈给我们，以便进一步提高产品性能，更好地为用户服务。

无极绳连续牵引车一、用途及特点1 用途无极绳连续牵引车，是煤矿井下巷道以钢丝绳牵引的一种普通轨道运输设备；适用于长距离、大倾角、多变坡、大吨位工况条件下的工作面顺槽、采区上（下）山和集中轨道巷等材料、设备的不经转载的直达运输；是替代传统小绞车接力、对拉运输方式，实现运输煤矿各种设备的一种理想装备；也可用于金属矿山的井下巷道和地面，坡度小于18°且有起伏变化的轨道运输。

2 特点无极绳连续牵引车，是吸收了绳牵引卡轨车的先进技术，借鉴了传统无极绳绞车的实用经验，创造性开发研制的一种实用新型辅助运输装备；是对井下辅助运输系统的进一步完善和提高。

综合起来有如下性能特点：（1）可靠性高，操作简单。

采用机械传动方式，设置两套制动系统，可靠性高且结构紧凑；按钮控制，操作方便，极大地降低了对工人的操作要求，大大地减少了劳动强度。

15煤北翼轨道大巷安装无极绳绞车安全技术措施一、施工概述1、15煤北翼轨道大巷无极绳绞车机头布置15煤北翼与回风2#联巷内，2#联巷巷道断面为4m×3m，2#联巷局部巷道顶板压力较大，根据现场情况补打锚索或锚杆进行加固。

2、JWB90BJ无极绳绞车主要技术参数：电机功率90Kw、电机电压1140/660V；绞车牵引力：快速50KN、慢速80KN；滚筒直径1200mm，钢丝绳规格6*19-Φ24.5mm，绞车牵引距离1500米。

3、绞车主要设备外形尺寸，主机：（长*宽*高）2373*1872*1460mm；张紧装置：（长*宽*高）3350*2200*550mm；索车：（长*宽*高）2260*1100*1420mm。

4、无极绳绞车安装完毕后对机头处安装防护栏对尾轮位置安装尾轮护罩。

附图（15煤北翼轨道大巷无极绳绞车安装平面示意图）二、重大危险源及有害因素辩识1、抬运设备，口令不一致、动作不协调，易造成人员摔伤，物料砸伤人员事故。

2、设备卸车时未将车辆支设牢固，易造成运输伤人事故。

3、起吊大件时，人员站位不当，设备倾倒、滑落碰伤人员。

4、停送电出现误操作，出现电击伤人事故。

5、无极绳绞车试运转期间人员站位不当，易造成钢丝绳伤人事故。

三、施工准备1、所有施工材料必须在施工前准备齐全。

2、施工人员要按规定携带施工所需的各种工具，各种施工材料提前运输至施工地点。

3、施工前必须认真学习本安全技术措施，熟悉现场情况后方可上岗开工。

四、施工顺序1、绞车安装：挖掘基础坑→打设生根锚杆→预留螺栓孔→安装螺栓→安装主机、张紧装置→安装尾轮→安装电气设备和绞车信号→安装钢丝绳→调试→试运转。

五、施工要求及标准1、无极绳绞车安装：（1）绞车主机基础尺寸（长*宽*深）2950*2400*1300mm，主机基础深挖至实底，主机预埋Φ30×1000 mm的地脚螺栓11根，安装Φ20*2200mm生根锚杆10根，地脚螺栓外漏80-100mm，生根锚杆外漏500mm。

常州御发工矿设备有限公司JWB系列矿用无极绳连续牵引车系统地址：江苏省常州市新北区空港工业园区旺田路10号邮编：213000JWB系列矿用无极绳连续牵引车系统是以钢丝绳牵引的矿井轨道运输设备，使用于长距离、大倾角、多变坡、大吨位工况条件的普通轨运输。

主要用于煤矿井下工作面顺槽、掘进后配套和采区巷道，运送生产所需材料设备及排矸，也可用于金属矿井下巷道和地面轨道运输。

牵引车配置有绞车、张紧装置、梭车、尾轮、压绳轮组、托绳轮组及电控等，通过钢丝绳组合成运输系统。

无极绳绞车有55KW、75KW、110KW三种形式，均采用机械制动。

其中，55KW绞车分为JWB-55单速和JWB-55B双速;75KW绞车为双速，分为JWB-75、JWB-75B单滚筒; 张紧装置分为三轮和五轮两种形式，根据不同工况条件选用。

牵引车直接运行于井下现有轨道系统，替代传统的小绞车接力、对拉运输方式，实现不经转载的连续直达运输。

系统可布置为单道单向运输，双道双向运输或三轨双向运输，并可使用水平弯道运输。

该设备操作简单、适应性强、一次性投资少、运行费用低、可靠性高，是目前适合国情的煤矿进下高效辅助设备，是替代小绞车连续转运的理想产品。

1、产品系列及主要技术参数：2、型号组成及其代表意义：示例1：变频调速，额定功率为110KW采用机械传动的防爆型煤矿用无极绳调速机械绞车：JWB110PJ示例2：电机调速，额定功率为75KW采用机械传动的非防爆型煤矿用无极绳调速绞车：JW75D牵引车运输设备特点：（1）操作简单、可靠性高。

采用机械传动方式，结构紧凑，操作方便，大大地提高了工人可操作性和设备可靠性。

（2）采用电机换向、齿轮变速箱机械变速方式，高、低速换档方便可靠。

（3）适应性强、用途广、牵引车既可实用在顺槽，又可应用在采区上（下）坡，还可布置在集中轨道巷，又能为掘进后配套服务，可进行区段内直达运输，无需转载，减少人力倒车次数，减轻了作业人员的劳动强度；同时大大降低了管理难度。

轨道无极绳绞车安装安全技术轨道无极绳绞车是一种用于吊装和运输重物的机械设备，安装安全技术对于确保绞车的正常运行和人员的安全非常重要。

本文将详细介绍轨道无极绳绞车安装时需要注意的安全技术措施。

1. 现场准备安全在进行轨道无极绳绞车的安装前，需要对现场进行合理的规划和准备，确保施工安全。

首先，必须对施工现场进行清理，清除易燃、易爆和有害的物质。

其次，应当设置明显的安全警示标志，以提醒工作人员注意安全。

同时，在绞车安装现场的周围应设置足够的防护栏杆，以防止无关人员靠近施工现场。

2. 绞车设备安全正确安装和使用轨道无极绳绞车设备是确保施工安全的关键。

在安装过程中，必须按照设备的使用说明书操作，并遵守相关操作规程。

首先，必须检查绞车设备的各个部件是否完好，有无损坏或松动现象。

其次，必须核实绞车设备的额定载荷和最大工作范围，不得超过其承载能力。

在进行绞车设备的调试和试运行时，必须确保所有安全措施已经采取，操作人员经过专业培训，并穿戴好相应的安全防护装备。

3. 吊装物体安全轨道无极绳绞车主要用于吊装重物，因此在吊装过程中需要重点关注吊装物体的安全。

首先，在吊装物体前，必须对物体进行合理的固定和包装。

在使用绞车设备吊装物体时，应当确保物体悬挂平稳，不得出现晃动或倾斜。

其次，在物体吊装时，应当使用正确的吊具，并严格按照吊装规范进行操作。

在吊装过程中，操作人员应保持良好的沟通，确保作业的顺利进行。

4. 安全作业环境为了确保轨道无极绳绞车在安全环境下运行，需要创造良好的作业环境。

首先，必须确保施工现场通风良好，并提供足够的照明设施，以确保操作人员的安全视野。

其次，应当采取防止滑倒和跌落的措施，例如使用防滑垫和安装扶手等。

同时，在绞车设备周围应设置明显的控制区域，禁止无关人员进入。

此外，在作业现场应建立严格的安全管理制度，确保人员遵守相关安全规定。

总结：轨道无极绳绞车的安装安全技术是确保设备正常运行和人员安全的关键。

在安装过程中，需要关注现场准备安全、绞车设备安全、吊装物体安全和安全作业环境等方面的问题。

JWB系列矿用无极绳调速机械绞车
使用说明书
（执行标准 MT/T885-2000及Q/GX008-2008）
编制:
审核:
批准:
日期:
邹城市广信科技开发有限责任公司
2012年10月
1．4 型号组成及其代表意义
J W B□□J
调速方式：电机调速D，液压调速Y，变频调速P，齿轮变
速B，直流调速Z，开关磁阻K，电阻调速不注）
W行星差速器调速
功率（kW）
隔爆型（非隔爆型不注）
无极绳
绞车
2．技术特征
2．1主要技术参数：
注：钢丝绳型号为□NAT6×19W+NF1770。

JWB-55、75J为旧标准型号
2．2主要性能
2.2.1 实现长运距巷道无接力直达运输，提高运输效率及安全可靠性；
2.2.2 实现电机空载起动、负载软起动，无起动掉道危险；
2.2.3 运输中可实现两挡变速，满足不同物料、不同巷道条件的力矩、变速要求。

2.2.4超速保护：当绞车运行速度大于1.15倍额定速度时，超速保护，主电机、油泵电机和电磁
换向阀停止工作。

2.2.5打滑保护：当绞车运行速度小于0.85倍额定速度时，打滑保护，主电机、油泵电机和电磁换向阀停止工作。

2.2.6紧急制动保护：当发生紧急制动时，主电机、油泵电机和电磁换向阀停止工作。

2.2.7显示功能：主电机正反转、油泵电机工作指示灯指示正常；打滑保护、超速保护指示灯指示正常；绞车位置动态显示正常。

白坪煤业公司无极绳绞车安装标准签发：本标准适用于SQ系列、JW系列无极绳绞车的安装使用。

一、选型计算及安装验收无极绳绞车的选型需经机电运输科进行选型计算，出具《绞车选型计算说明书》和《负荷审批》后方可进行安装，安装结束经验收合格后方可投入运行。

无极绳绞车使用单位，要指定专人负责对无极绳绞车运行轨道、绳轮组件、弯道装置等全面检查，发现问题及时处理，保证轨道线路的畅通。

二、无极绳绞车轮组安装标准1、无极绳绞车轮组使用“压板+螺栓”安装方式，压板、螺栓、螺母齐全，轮组安装后与轨道垂直不偏斜；2、主压绳轮组、副压绳轮组、托绳轮组安装地点无积水、无积煤、轮转动灵活无损坏、弹簧无积煤失效，设置轮组安装坑（以漏出轮组下沿为准）；3、平巷段轮组安装标准①、每30m安装一组托绳轮（以不磨绳为准，磨底区段可适当加密）；②、每30m安装一组副压绳轮组；③、每45m安装一组主压绳轮组；4、凹坡段轮组安装标准①、托绳轮组安装入坡和出坡上平台处，坡中间可根据实际情况安装（以钢丝绳不磨绳为准），原则上平段不安装托绳轮组；②、在入坡和出坡坡底处各安装2组副压绳轮组（间距3米，最低部副压绳轮组距坡底不大于1米）。

平段副压绳轮组间距3米（平段少于3米的安装两组副压绳轮组，间距平均布置）；③、在入坡和出坡坡底处各安装2组主压绳轮组（间距3米，最低部副压绳轮组距坡底不大于1米）。

平段主压绳轮组间距3米（平段少于3米的安装两组主压绳轮组，间距平均布置）；④、设置防弹绳装置（平段小于等于8米，设置1道；平段大于8米，设置2道）。

5、凸坡段轮组安装标准①、托绳轮安装在入坡和出坡上平台变坡点处，平段间距30m（以不磨绳为准），原则上坡底不设置托绳轮组。

②、在入坡和出坡下平台边坡点处，各安装2组主压绳轮组（间距3米，最低部副压绳轮组距坡底不大于1米），平段不安装副压绳轮组；③、在入坡和出坡下平台边坡点处，各安装2组主压绳轮组（间距3米，最低部主压绳轮组距坡底不大于1米），平段不安装主压绳轮组；6、弯道轮的安装标准①、弯道轮设置在平巷段，严禁设置在凹凸坡区段；②、轨道内侧必须安装护轨装置；③、弯道轮3件为1组；④、当水平弯道角度较大时，需打锚杆辅助固定弯道轮组。

无极绳绞车操作规程一、引言无极绳绞车是一种常用的起重设备，广泛应用于工业、建筑等领域。

为了确保无极绳绞车的安全操作，提高工作效率，制定本操作规程。

二、适用范围本操作规程适用于所有使用无极绳绞车的操作人员。

三、操作人员要求1. 操作人员必须经过专业培训，并持有相应的操作证书。

2. 操作人员必须具备良好的身体健康状况，不得有酗酒、吸烟等不良习惯。

3. 操作人员必须了解无极绳绞车的结构、工作原理及操作要点。

4. 操作人员必须熟悉无极绳绞车的安全操作规程，并能熟练操作。

四、安全操作规程1. 操作人员在操作无极绳绞车前，必须检查设备是否正常运行，包括绞盘、绳索、控制器等部件。

2. 操作人员必须穿戴符合安全要求的工作服、安全帽、防护手套等个人防护装备。

3. 操作人员必须在操作无极绳绞车前，确认工作场地的安全情况，包括地面平整度、无障碍物等。

4. 操作人员在操作无极绳绞车时，必须保持集中注意力，不得分心或与他人交谈。

5. 操作人员在操作无极绳绞车时，必须按照操作手册规定的步骤进行操作，不得擅自改动或调整设备。

6. 操作人员在操作无极绳绞车时，必须按照设备额定载荷进行操作，不得超载使用。

7. 操作人员在操作无极绳绞车时，必须注意绳索的状态，如发现断裂、磨损等情况，应及时停止使用并报告维修部门。

8. 操作人员在操作无极绳绞车时，必须保持周围环境的整洁，不得有杂物或障碍物影响操作。

9. 操作人员在操作无极绳绞车时，必须按照规定的速度进行操作，不得过快或过慢。

10. 操作人员在操作无极绳绞车时，必须注意周围的安全，如发现有人员靠近作业区域，应及时提醒并停止操作。

11. 操作人员在操作无极绳绞车时，必须保持设备的清洁，定期进行维护保养。

五、事故应急处理1. 在操作无极绳绞车过程中，如发生设备故障或事故，操作人员应立即停止操作，并及时向上级报告。

2. 在操作无极绳绞车过程中，如发生人身伤害事故，操作人员应立即停止操作，并及时进行急救处理，并向上级报告。
