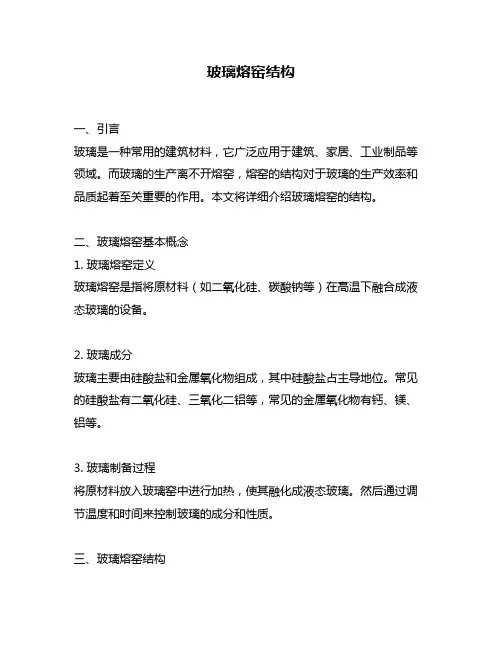

玻璃熔窑结构

玻璃熔窑结构一、引言玻璃是一种常用的建筑材料，它广泛应用于建筑、家居、工业制品等领域。

而玻璃的生产离不开熔窑，熔窑的结构对于玻璃的生产效率和品质起着至关重要的作用。

本文将详细介绍玻璃熔窑的结构。

二、玻璃熔窑基本概念1. 玻璃熔窑定义玻璃熔窑是指将原材料（如二氧化硅、碳酸钠等）在高温下融合成液态玻璃的设备。

2. 玻璃成分玻璃主要由硅酸盐和金属氧化物组成，其中硅酸盐占主导地位。

常见的硅酸盐有二氧化硅、三氧化二铝等，常见的金属氧化物有钙、镁、铝等。

3. 玻璃制备过程将原材料放入玻璃窑中进行加热，使其融化成液态玻璃。

然后通过调节温度和时间来控制玻璃的成分和性质。

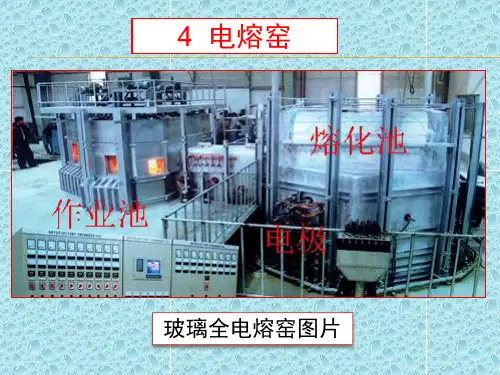

三、玻璃熔窑结构1. 熔窑本体熔窑本体是指玻璃熔化的主要区域，通常由炉壳、内衬和保温层组成。

内衬一般采用耐火材料，如高铝砖、硅酸铝板等。

保温层则使用耐高温绝缘材料，如氧化铝纤维毯等。

2. 燃料系统燃料系统是指为加热玻璃提供能量的设备，通常由锅炉、风机、管道和喷嘴等组成。

常见的燃料有天然气、重油和液化气等。

3. 玻璃出口玻璃出口是指将液态玻璃从窑中排出的设备。

通常由出口管道和出口机构组成。

出口机构一般采用液压或电动方式控制。

4. 风冷系统风冷系统是指为降低玻璃温度而设置的设备，通常由风机、散热器和管道等组成。

通过将冷却空气吹入窑内来降低玻璃温度。

5. 玻璃搅拌系统玻璃搅拌系统是指为保证玻璃成分均匀而设置的设备，通常由电机、减速器和搅拌器等组成。

通过搅拌器将液态玻璃搅拌均匀。

四、玻璃熔窑运行过程1. 加料将原材料放入窑内，开始加热。

2. 熔化当温度达到一定程度时，原材料开始融化成液态玻璃。

3. 调温通过调节火力和风冷系统来控制窑内温度，以保证玻璃质量和生产效率。

4. 出口当液态玻璃达到一定浓度时，通过出口机构将其排出。

五、总结本文详细介绍了玻璃熔窑的结构和运行过程。

在实际生产中，需要根据不同的需求和使用环境来选择合适的设备，并加强维护保养工作，以确保生产效率和产品质量。

浮法玻璃熔窑的结构浮法玻璃熔窑是一种用于生产玻璃板的重要设备，它采用了浮法工艺，在玻璃制造业中具有重要的地位。

浮法玻璃熔窑的结构对于生产过程的稳定性和玻璃品质的保证起着关键的作用。

一、玻璃熔窑的整体结构浮法玻璃熔窑通常由熔池、熔池后区、熔池中区、熔池前区和出口区组成。

熔池是熔窑的核心部分，是玻璃原料熔化的地方。

熔池后区主要用于玻璃液的均热、净化和脱气。

熔池中区是玻璃液的成形区，通过控制温度和速度，使玻璃液在这一区域内逐渐形成平整的玻璃板。

熔池前区是玻璃板的冷却和固化区域，通过控制冷却速度和冷却方式，使玻璃板逐渐凝固。

出口区是玻璃板的取出和切割区域，通过设备将玻璃板从熔窑中取出，并进行必要的切割和整理。

二、熔池的结构熔池是浮法玻璃熔窑的核心组成部分，其结构主要包括熔池底部、熔池壁、熔池顶部和熔池的加热系统。

熔池底部通常由石英砂和耐火材料构成，以承受高温和化学腐蚀。

熔池壁采用多层耐磨耐火砖砌筑而成，以保护熔池的稳定和耐久性。

熔池顶部通常采用陶瓷材料制成，以防止玻璃液与外界空气接触。

熔池的加热系统采用天然气或液化石油气等燃料，通过燃烧产生的高温火焰加热熔池，使玻璃原料熔化成液体状态。

三、熔池后区的结构熔池后区是玻璃液的均热、净化和脱气区域，其结构主要包括流道、均热区和净化区。

流道位于熔池后区的最上方，用于将熔池中的玻璃液引导至熔池后区。

均热区通过控制温度和搅拌玻璃液，使其达到均匀的温度和成分分布。

净化区通过添加特定的化学物质，去除玻璃液中的气泡和杂质，提高玻璃品质。

熔池后区的结构设计合理，能够实现玻璃液的均热、净化和脱气，为后续工序提供高质量的玻璃液。

四、熔池中区的结构熔池中区是玻璃液的成形区域，通过控制温度和速度，使玻璃液在这一区域内逐渐形成平整的玻璃板。

熔池中区的结构主要包括成形辊、支撑辊和冷却辊。

成形辊用于控制玻璃液的流动和形状，使其逐渐成形为平整的玻璃板。

支撑辊用于支撑和稳定玻璃板，以避免其变形或破裂。

玻璃熔融工艺一、玻璃熔窑的类型、结构及特点按照熔窑的生产能力可分为坩埚窑和池窑。

1.坩埚窑坩埚窑是指在坩埚中熔化玻璃的一种间歇式作业的玻璃熔窑。

其结构主要包括作业室、喷火筒（小炉）、燃烧室、漏料坑、蓄热室等部分。

在作业室内安放8～12只坩埚（要求特殊的玻璃也有仅置放一只坩埚进行熔制）。

配合料可分3～5批加入到各坩埚中。

当配合料在坩埚中完成熔制、澄清和冷却过程后即可进行成型。

在成型结束后，又再重新分批加入配合料，进行下一循环的熔制周期。

坩埚窑的熔制周期从第一次加料开始到此坩埚料成型结束，一般为一昼夜。

对难熔的玻璃也可适当地延长熔制时间，但这样会对其他坩埚的熔制、澄清和成型带来影响。

坩埚窑占地、投资少，同一窑内可熔制多种不同组成或不同颜色的玻璃，生产灵活性大，适用于生产品种多、产量少、质量要求较高或有特殊工艺要求的玻璃。

对要求高温熔制、低温成型的硒硫化镉类着色的玻璃，或低价铁着色类的玻璃尤为合适。

但坩埚窑的生产能力低、燃料消耗大，难以实现机械化和自动化生产。

坩埚窑按废气余热回收设备分为蓄热室和换热器两种；按火焰在窑内的流动方向分为倒焰式、平焰式、联合火焰式；按坩蜗数量分为单坩埚窑、双坩埚窑和多坩埚窑；按燃料品种区分有全煤气、半煤气和燃油坩埚窑等。

以下选取4种坩埚窑进行介绍。

（1）蓄热室坩埚窑采用蓄热室作为废气余热回收设备的坩埚窑。

（2）换热室坩埚窑采用换热器作为废气余热回收设备的坩埚窑。

（3）倒焰式坩埚窑窑内火焰呈倒转流动的坩埚窑。

火焰由位于窑底的喷火口向上喷出，然后沿着坩埚自上向下经窑底吸火孔排出。

其特点是温度沿整个坩埚高度分布比较均匀，上下温差小，由于火焰自窑底排出，窑底部温度较高，因而使窑底和坩埚都容易损坏，限制了窑内温度的提高。

图 2.5（a）为倒焰式坩埚窑示意图。

倒焰式坩埚窑可以配置换热器，也可配置蓄热室。

（4）平焰式坩埚窑图2.5（b）所示为窑内火焰呈水平方向流动的坩埚窑。

火焰在坩埚上部流动，可以提高火焰温度，加强传热过程，有利于提高熔化率。

浮法玻璃熔窑的结构浮法玻璃熔窑和其他平板玻璃熔窑相比，结构上没有太大的区别，属浅池横焰池窑，但从规模上说，浮法玻璃熔窑的规模要大得多，目前世界上浮法玻璃熔窑日熔化量最高可达到1100t以上（通常用1000t/d表示）。

浮法玻璃熔窑和其他平板玻璃熔窑虽有不同，但它们的结构有共同之处。

浮法玻璃熔窑的结构主要包括：投料系统、熔制系统、热源供给系统、废气余热利用系统、排烟供气系统等。

图1-1为浮法玻璃熔窑平面图，图1-2为其立面图。

一投料池投料池位于熔窑的起端，是一个突出于窑池外面的和窑池相通的矩形小池。

投料口包括投料池和上部挡墙（前脸墙）两部分，配合料从投料口投入窑内。

1.投料池的尺寸图1-1 浮法玻璃熔窑平面图1-投料口；2-熔化部；3-小炉；4-冷却部；5-流料口；6-蓄热室图1-2 浮法玻璃熔窑立面图1-小炉口；2-蓄热室；3-格子体；4-底烟道；5-联通烟道；6-支烟道；7-燃油喷嘴投料是熔制过程中的重要工艺环节之一，它关系到配合料的熔化速度、熔化区的热点位置、泡界限的稳定，最终会影响到产品的质量和产量。

由于浮法玻璃熔窑的熔化量较大，采用横焰池窑，其投料池设置在熔化池的前端。

投料池的尺寸随着熔化池的尺寸、配合料状态、投料方式以及投料机的数量。

配合料状态有粉状、颗粒状和浆状（目前一般使用粉状）；投料方式由选用的投料机而确定，有螺旋式、垄式、辊筒式、往复式、裹入式、电磁振动式和斜毯式等。

（目前多采用垄式投料机和斜毯式投料机）。

（1）采用垄式投料机的投料池尺寸采用垄式投料机的投料池宽度取决于选用投料机的台数，投料池的长度可根据工艺布置情况和前脸墙的结构要求来确定。

（2）采用斜毯式投料机的投料池尺寸斜毯式投料机目前在市场上已达到了普遍使用，它的投料方式与垄式投料机相似，只是投料面比垄式投料机要宽得多，因此其投料池的尺寸在设计上与采用垄式投料机的投料池尺寸没有太大的区别，仍然决定于熔化池的宽度和投料面的要求。

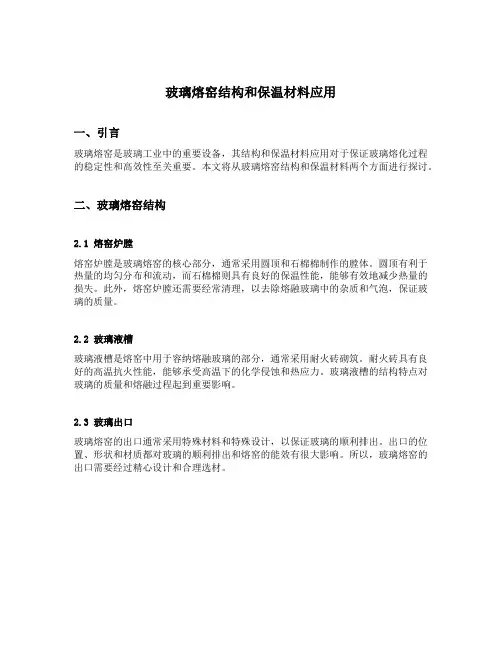

玻璃熔窑结构和保温材料应用一、引言玻璃熔窑是玻璃工业中的重要设备，其结构和保温材料应用对于保证玻璃熔化过程的稳定性和高效性至关重要。

本文将从玻璃熔窑结构和保温材料两个方面进行探讨。

二、玻璃熔窑结构2.1 熔窑炉膛熔窑炉膛是玻璃熔窑的核心部分，通常采用圆顶和石棉棉制作的膛体。

圆顶有利于热量的均匀分布和流动，而石棉棉则具有良好的保温性能，能够有效地减少热量的损失。

此外，熔窑炉膛还需要经常清理，以去除熔融玻璃中的杂质和气泡，保证玻璃的质量。

2.2 玻璃液槽玻璃液槽是熔窑中用于容纳熔融玻璃的部分，通常采用耐火砖砌筑。

耐火砖具有良好的高温抗火性能，能够承受高温下的化学侵蚀和热应力。

玻璃液槽的结构特点对玻璃的质量和熔融过程起到重要影响。

2.3 玻璃出口玻璃熔窑的出口通常采用特殊材料和特殊设计，以保证玻璃的顺利排出。

出口的位置、形状和材质都对玻璃的顺利排出和熔窑的能效有很大影响。

所以，玻璃熔窑的出口需要经过精心设计和合理选材。

三、保温材料应用3.1 石棉棉石棉棉是一种常用的玻璃熔窑保温材料，具有优异的导热性能和抗高温性能。

石棉棉可以包裹在熔窑炉膛的外部，减少热量辐射和传导，保持熔窑内部的高温环境。

同时，石棉棉还可以有效防止热量的流失，提高玻璃熔窑的能效。

3.2 隔热砖隔热砖是一种常用的玻璃熔窑保温材料，具有良好的隔热性能和耐火性能。

隔热砖通常砌筑在玻璃熔窑的内部和外部，形成保温层，减少热量的传导和损失。

隔热砖还可以减少熔窑结构的应力和热膨胀，延长玻璃熔窑的使用寿命。

3.3 高温涂料高温涂料是一种能够承受高温的保温材料，常用于玻璃熔窑的外部保温。

高温涂料可以形成一个有效的隔热层，减少熔窑表面的热量损失。

同时，高温涂料还能够防止熔窑表面的侵蚀和氧化，保持熔窑的使用寿命。

3.4 硅酸盐纤维硅酸盐纤维是一种高温保温材料，具有优良的导热性能和耐高温性能。

硅酸盐纤维可以制成纤维毡或纤维板，用于玻璃熔窑的保温。

硅酸盐纤维具有轻质、柔软和耐腐蚀的特点，易于安装和维护，能够提高玻璃熔窑的能效和稳定性。

浮法玻璃熔窑的结构浮法玻璃熔窑是制造平板玻璃的关键设备，它的结构设计直接影响到玻璃品质和生产效率。

下面将介绍浮法玻璃熔窑的结构以及各个部件的作用。

一、熔窑的整体结构浮法玻璃熔窑通常由炉体、燃烧室、熔化区、均化区、冷却区和出料装置等部分组成。

1. 炉体：炉体是熔窑的主要部分，通常由耐火砖或耐火材料砌成。

其主要作用是容纳玻璃原料，提供熔融的环境。

2. 燃烧室：燃烧室位于炉体下部，用于燃烧燃料，提供熔化玻璃所需的高温。

3. 熔化区：熔化区是熔窑中的关键区域，也是玻璃原料被加热并熔化的地方。

在熔化区，玻璃原料经过高温燃烧后逐渐熔化成液态玻璃。

4. 均化区：均化区位于熔化区的上方，用于使熔融的玻璃均匀分布在熔窑的整个宽度上。

在均化区，玻璃被均匀加热，使其温度和厚度得到控制，以确保玻璃板的平整度和质量。

5. 冷却区：冷却区位于均化区的上方，通过控制冷却速度来调整玻璃板的性能和厚度。

在冷却区，玻璃板逐渐降温，使其从液态逐渐变为固态。

6. 出料装置：出料装置用于将冷却后的玻璃板从熔窑中取出，并送往后续的加工环节。

通常采用传送带或辊道等方式进行玻璃板的输送。

二、各个部件的作用1. 炉体：炉体是浮法玻璃熔窑的主体，它提供了一个封闭的空间，使玻璃原料能够在高温下熔化。

2. 燃烧室：燃烧室中的燃料燃烧产生高温，通过炉体向上传导，使玻璃原料逐渐熔化。

3. 熔化区：在熔化区，玻璃原料被加热至高温，逐渐熔化成液态玻璃。

熔化区的温度和熔化时间对玻璃的质量有着重要影响。

4. 均化区：均化区通过控制温度和厚度来使熔融的玻璃均匀分布在整个熔窑的宽度上。

这样可以保证玻璃板的平整度和质量。

5. 冷却区：冷却区通过控制冷却速度来调整玻璃板的性能和厚度。

适当的冷却可以使玻璃板达到所需的硬度和耐热性。

6. 出料装置：出料装置用于将冷却后的玻璃板从熔窑中取出，并送往后续的加工环节。

出料装置的设计应考虑到玻璃板的平稳输送和保证生产效率。

总结：浮法玻璃熔窑的结构包括炉体、燃烧室、熔化区、均化区、冷却区和出料装置等部分。

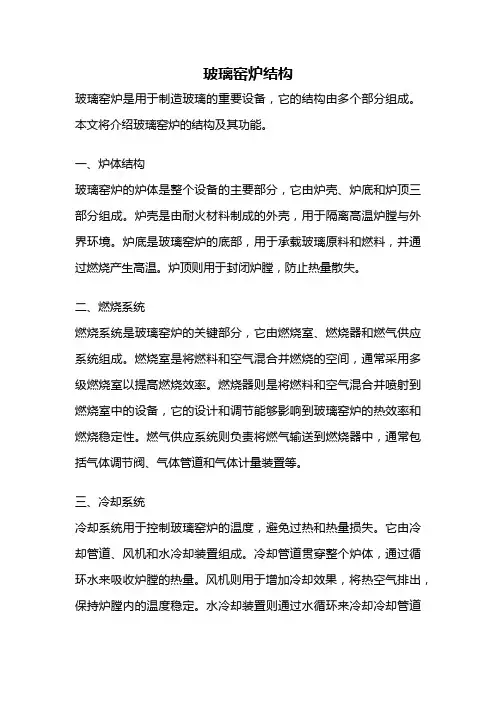

玻璃窑炉结构玻璃窑炉是用于制造玻璃的重要设备，它的结构由多个部分组成。

本文将介绍玻璃窑炉的结构及其功能。

一、炉体结构玻璃窑炉的炉体是整个设备的主要部分，它由炉壳、炉底和炉顶三部分组成。

炉壳是由耐火材料制成的外壳，用于隔离高温炉膛与外界环境。

炉底是玻璃窑炉的底部，用于承载玻璃原料和燃料，并通过燃烧产生高温。

炉顶则用于封闭炉膛，防止热量散失。

二、燃烧系统燃烧系统是玻璃窑炉的关键部分，它由燃烧室、燃烧器和燃气供应系统组成。

燃烧室是将燃料和空气混合并燃烧的空间，通常采用多级燃烧室以提高燃烧效率。

燃烧器则是将燃料和空气混合并喷射到燃烧室中的设备，它的设计和调节能够影响到玻璃窑炉的热效率和燃烧稳定性。

燃气供应系统则负责将燃气输送到燃烧器中，通常包括气体调节阀、气体管道和气体计量装置等。

三、冷却系统冷却系统用于控制玻璃窑炉的温度，避免过热和热量损失。

它由冷却管道、风机和水冷却装置组成。

冷却管道贯穿整个炉体，通过循环水来吸收炉膛的热量。

风机则用于增加冷却效果，将热空气排出，保持炉膛内的温度稳定。

水冷却装置则通过水循环来冷却冷却管道和风机，以保证其正常运行。

四、玻璃产出系统玻璃产出系统是将熔融的玻璃从炉膛中取出并形成所需产品的部分。

它由玻璃收料装置、玻璃流动控制系统和玻璃成型设备等组成。

玻璃收料装置用于接收从炉膛中流出的玻璃，并将其输送到下一道工序。

玻璃流动控制系统则通过控制玻璃的流动速度和方向，以确保玻璃在成型设备中得到适当的形状。

玻璃成型设备则根据产品的要求，将玻璃进行成型、淬火等处理。

五、控制系统控制系统是玻璃窑炉的核心，它用于监测和控制炉膛内的温度、压力、流量等参数。

控制系统通常由传感器、控制器和执行器等组成。

传感器用于采集炉膛内各种参数的信号，并将其传输给控制器。

控制器则根据预设的参数和算法，对炉膛内的温度、压力等进行控制和调节。

执行器则根据控制器的指令，对燃烧器、风机、冷却系统等进行调节和控制。

玻璃窑炉的结构是一个复杂而严密的系统，各个部分相互配合，共同完成玻璃制造过程。

图文带你了解玻璃窑蓄热室结构及工作原理导读：玻璃熔窑常用的立式蓄热室的结构，下部为空气、煤气烟道，烟道顶部砌空气和煤气蓄热室的炉条碹，其上码砌格子砖，空气与煤气蓄热室之间的隔墙叫风火隔墙，由于其上部温度很高，又有飞料侵蚀，烧损后易发生透火现象，所以其厚度一般较大，而且要求砌筑严密。

为减少蓄热室外墙散热损失，一般都砌有保温砖。

想做互联网不知道从哪入手？天天接到一些互联网宣传电话，又害怕被骗？网络宣传不知道如何操作？产品不会上传？担心花很多钱做了广告没有效果怎么办？这些都是我们传统耐材企业进入互联网时容易遇到的问题，我们，找耐火材料网，免费指导企业开微信公众帐号、免费教你网络推广知识，只要是与耐火材料相关的、网络相关的问题你都可以扔给我们，有专人帮你解答和分析指导的。

正文从玻璃熔窑内排出的烟气(废气)温度很高，一般为1400～1500℃左右。

因此，废气含有大量的热能。

所以说，在玻璃熔窑中废气余热的利用具有很重要的意义。

玻璃熔窑内要求火焰温度在1700℃左右，除了燃料燃烧提供热能外，利用废气的高温将助燃空气和煤气(在燃油窑中，只有助燃空气)预热也是保证火焰达到高温的重要条件。

所以，在干板玻璃熔窑中采用蓄热室作为废气余热利用设备来预热空气和煤气。

玻璃熔窑常用的立式蓄热室的结构如下图所示，下部为空气、煤气烟道，烟道顶部砌空气和煤气蓄热室的炉条碹，其上码砌格子砖，空气与煤气蓄热室之间的隔墙叫风火隔墙，由于其上部温度很高，又有飞料侵蚀，烧损后易发生透火现象，所以其厚度一般较大，而且要求砌筑严密。

为减少蓄热室外墙散热损失，一般都砌有保温砖。

由于蓄热室常需要修格子砖及清灰，所以外墙留有热修门和清扫孔，烟道内需留有掏灰坑。

注:1-半圆碹；2-格子体；3-风火隔墙；4-蓄热室墙；5-烟道；6-热修门；7-炉条碹；8-扒灰坑采用蓄热室作为废气余热利用设备，能提高熔窑的热效率，提高空气和煤气的预热温度，所以，既能提高火焰温度，又能降低燃料的消耗量，从而可降低生产成本。

目录目录I〔一〕原始资料11.产品:机制啤酒瓶12.出料量：13.玻璃成分〔设计〕〔%〕：14.料方与原料组成15.碎玻璃数量：16.配合料水分：27.玻璃熔化温度：28.工作部玻璃液平均温度：29.重油。

210.雾化介质：211.喷嘴砖孔吸入的空气量：212.助燃空气预热温度：213.空气过剩系数α：214.火焰空间外表温度：215.窑体外外表平均温度〔℃〕216.熔化池玻璃液温度〔℃〕317.熔化部窑顶处压力：318.窑总体简图见图。

3(二)玻璃形成过程耗热量计算41.生成硅酸盐耗热〔以1公斤湿粉料计，单位是千卡/公斤〕52.配合料用量计算73.玻璃形成过程的热平衡〔以1公斤玻璃液计，单位是千卡/公斤，从0℃算起〕7(四)熔化部面积计算91.各尺寸确实定92.确定火焰空间尺寸：93.熔化带火焰空间容积与面积计算104.火焰气体黑度〔ε气〕计算105.火焰温度计算10〔五〕燃料消耗量与窑热效率计算111.理论燃料消耗量计算：11〔1〕熔化部收入的热量11〔2〕熔化部支出的热量122.近似燃料消耗计算163.实际燃烧消耗量计算164.列熔化部热平衡表165.熔化部热负荷值，单位耗热量与窑热效率计算〔按实际耗油量〕17 〔六〕蓄热室受热外表计算17〔七〕排烟系统阻力计算181.局部阻力计算列下表182.摩擦阻力计算列表：193.蓄热室几何压头计算：20〔八〕烟囱计算201.烟囱高度〔H〕计算202.烟囱出口直径〔D〕计算：20〔一〕原始资料1.产品:翠绿料2.出料量：每天熔化玻璃135吨。

3.玻璃成分〔设计〕〔%〕：4.料方与原料组成5.碎玻璃数量：占配合料量的50%。

6.配合料水分：靠石英砂和纯碱的外加水分带入，不另加水。

7.玻璃熔化温度：1400℃。

8.工作部玻璃液平均温度：1300℃。

9.重油。

10.雾化介质：用压缩空气，预热到120℃，用量为0.6标米3/公斤油。

11.喷嘴砖孔吸入的空气量：0.5标米3/公斤油。
