高频课后重点习题解答【注：有部分就是习题册上的题】第一章1．2在题图1.2所示的电路中，已知回路谐振频率f 0=465kHz ， Q 0=100，N=160匝，N 1=40匝，N 2=10匝。

C =200pF ，R s =16k Ω，R L =1k Ω。

试求回路电感L 、有载Q 值和通频带BW 0.7。

解：00226000000322362223610115864 5.8410(171.2)11010()10 3.9110160401()10 3.9110(255.7)160161.361e e e L L L L s s s sL e f L uHf C CCQ g sR k g Q g sR g n g sg n g sR k g g g g πωω------∑=⇒===⇒==⨯=Ω=='==⋅=⨯'==⋅⨯=⨯=Ω''∴=++=⨯由并联谐振:折合到线圈两端:5000.70(73.2)4310.8e es R k CQ g f BW kHzQ ω-∑∑=Ω==1．3在题图1.3所示的电路中，L=0.8uH ，C 1 = C 2 =20pF ，R s =10k Ω，R L =5k Ω，Q 0=100。

试求回路在有载情况下的谐振频率f 0，谐振电阻R Σ，回路有载Q 值和通频带BW 0.7。

解：22121270600000422511244004018.3: 4.16104.78101210() 2.210110 1.6981015.88L s e e L LL L L s ss Le e C C C pF C C C C pFC C f HzCCQ g sg Q g s R C g n g g s C C g s R g g g g s R kg C Q g ωωω∑-----∑∑∑∑∑'=+='⋅=+='+==⨯=⇒==⨯==⨯'===⨯'+=='∴=++=⨯===谐振频率由00.728.11.48ef BW MHzQ =1．4设计一个LC 选频匹配网络，使50Ω负载与20Ω的信号源电阻匹配。

最新曾兴雯主编高频电子线路习题答案

最新曾兴雯主编高频电子线路习题答案

曾兴雯主编高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？ 答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是： （1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3 无线通信为什么要进行凋制？如何进行调制？ 答：话筒扬声器因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

高频电子线路课后习题答案-曾兴雯精编版

高频电子线路课后习题答案-曾兴雯精编版

高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

话筒扬声器1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

高频电子线路习题答案_曾兴雯

高频电子线路习题答案_曾兴雯

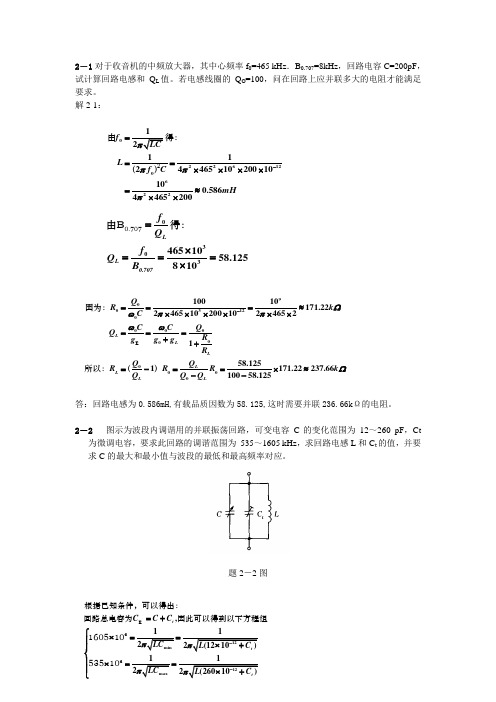

2－1对于收音机的中频放大器，其中心频率f 0=465 kHz ．B 0.707=8kHz ，回路电容C=200pF ，试计算回路电感和 Q L 值。

若电感线圈的 Q O =100，问在回路上应并联多大的电阻才能满足要求。

解2-1：答：回路电感为0.586mH,有载品质因数为58.125,这时需要并联236.66k Ω的电阻。

2－2 图示为波段内调谐用的并联振荡回路，可变电容 C 的变化范围为 12～260 pF ，Ct 为微调电容，要求此回路的调谐范围为 535～1605 kHz ，求回路电感L 和C t 的值，并要求C 的最大和最小值与波段的最低和最高频率对应。

题2－2图02261206221211244651020010100.5864465200f LCL f C mH ππππ-===⨯⨯⨯⨯=≈⨯⨯2由得：（）03034651058.125810L L 0.707f Q f Q B =⨯===⨯0.707由B 得：900312000000000010010171.222465102001024652158.1251171.22237.6610058.125L L LL L L L Q R k C C C Q Q R g g g R Q Q R R R k Q Q Q ΩωππωωΩ∑-===≈⨯⨯⨯⨯⨯⨯===++=-==⨯≈--因为：所以：（）12min ,1122(1210)t t C C C LC L C ππ∑-=+⎧⨯==⎪⨯+3根据已知条件，可以得出：回路总电容为因此可以得到以下方程组160510答：电容Ct 为19pF ，电感L 为0.3175mH.第三章 高频谐振放大器3－1 对高频小信号放大器的主要要求是什么？高频小信号放大器有哪些分类？ 答3-1：对高频小信号器的主要要求是: 1. 比较高的增益2. 比较好的通频带和选择性3. 噪音系数要小4. 稳定性要高高频小信号放大器一般可分为用分立元件构成的放大器、集成放大器和选频电路组成的放大器。

高频电子线路答案 曾兴雯 主编

高频电子线路答案 曾兴雯 主编

2-2 图P2-2为一电容抽头的并联振荡电路，振荡频率为1MHz ，C 1＝400pF ，C 2＝100pF 。

求回路电感L 。

若Q 0＝100，R L ＝2k Ω，求回路有载Q L 值。

解：接入系数8.0211=+=C C C p ，总电容 802121=+=C C CC C pF根据LC1=ω，得到H C f L μππ317108010141411212222=⨯⨯⨯⨯⨯==- 125.364.0212===L R p R k Ω Q 0＝100，故2.19910317210110066000=⨯⨯⨯⨯⨯⨯==-πωL Q R k Ω R ＝077.3125.32.199125.32.19900=+⨯=+R R R R K Ω55.11080101210077.312630＝＝总-⨯⨯⨯⨯⨯⨯=πωC R Q L2－5 一个5kHz 的基频石英晶体谐振器， pF C q 2104.2-⨯=C 0=6pF ，，r o =15Ω。

求此谐振器的Q 值和串、并联谐振频率。

解2-5： 总电容q qq C pF C C C C C =≈+⨯=+=024.0024.06024.0600串联频率kHz f q 5= 并联频率()kHz C C f f q q 06.5012.0152100=+⨯=⎪⎪⎭⎫⎝⎛+⨯= 品质因数61231042.881510024.01052121⨯=⨯⨯⨯⨯⨯==-ππq q q r C f Q答：该晶体的串联和并联频率近似相等，为5kHz ，Q 值为61042.88⨯。

2－7 求如图所示并联电路的等效噪声带宽和输出均方噪声电压值。

设电阻R=10k Ω，C=200pF ，T=290 K 。

题2－7图 解2-7：网络传输函数为cRj c j R cj j H ωωωω+=+=11)/1(/1)(1)(max 0==ωj H HkHz RC t CRHdfcR Hdfj H B n125)(arctan 21)(11)(0202202==+==∞∞∞⎰⎰ωπωω V H kTRB U n n μ865.194202==答：电路的等效噪声带宽为125kHz ，和输出均方噪声电压值为19.865μV2.2－10 接收机等效噪声带宽近似为信号带宽，约 10kHz ，输出信噪比为 12 dB ，要求接收机的灵敏度为 1PW ，问接收机的噪声系数应为多大？解2-10： 根据已知条件答：接收机的噪音系数应为32dB 。

【最新推荐】高频电子线路课后答案-范文模板 (21页)

【最新推荐】高频电子线路课后答案-范文模板 (21页)

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==高频电子线路课后答案篇一：高频电子线路第二版课后习题答案曾兴雯著高频电子线课后答案第二版曾兴雯第一章绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：下图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3 无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

曾兴雯《高频电路原理与分析》第6版 课后答案

绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3 无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

1－4 无线电信号的频段或波段是如何划分的？各个频段的传播特性和应用情况如何？答: 无线电信号的频段或波段的划分和各个频段的传播特性和应用情况如下表第二章 高频电路基础2－1对于收音机的中频放大器，其中心频率f 0=465 kHz．B 0.707=8kHz，回路电容C=200pF，试计算回路电感和 Q L 值。

高频电路原理与分析(曾兴雯)课后习题答案

高频电路原理与分析第五版课后习题答案曾兴雯刘乃安陈健付卫红编[日期]NEUQ西安电子科技大学出版社第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？ 答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是： （1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3 无线通信为什么要进行凋制？如何进行调制？ 答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的音频放大器调制器激励放大输出功率放大载波振荡器天线开关高频放大混频器中频放大与滤波解调器音频放大器话筒本地振荡器扬声器变频器信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM 普通调幅、抑制载波的双边带调幅（DSB ）、单边带调幅（SSB ）、残留单边带调幅（VSSB ）；在调频方式中，有调频（FM ）和调相（PM ）。

高频电子线路课后习题答案解析_曾兴雯

WORD 文档下载可编辑高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

话筒扬声器1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

高频课后重点习题解答

高频课后重点习题解答【注：有部分就是习题册上的题】第一章1．2在题图1.2所示的电路中，已知回路谐振频率f 0=465kHz ， Q 0=100，N=160匝，N 1=40匝，N 2=10匝。

C =200pF ，R s =16k Ω，R L =1k Ω。

试求回路电感L 、有载Q 值和通频带BW 0.7。

解：00226000000322362223610115864 5.8410(171.2)11010()10 3.9110160401()10 3.9110(255.7)160161.361e e e L L L L s s s sL e f L uHf C CCQ g sR k g Q g sR g n g sg n g sR k g g g g πωω------∑=⇒===⇒==⨯=Ω=='==⋅=⨯'==⋅⨯=⨯=Ω''∴=++=⨯由并联谐振:折合到线圈两端:5000.70(73.2)4310.8e es R k CQ g f BW kHzQ ω-∑∑=Ω==1．3在题图1.3所示的电路中，L=0.8uH ，C 1 = C 2 =20pF ，R s =10k Ω，R L =5k Ω，Q 0=100。

试求回路在有载情况下的谐振频率f 0，谐振电阻R Σ，回路有载Q 值和通频带BW 0.7。

解：22121270600000422511244004018.3: 4.16104.78101210() 2.210110 1.6981015.88L s e e L LL L L s ss Le e C C C pF C C C C pFC C f HzCCQ g sg Q g s R C g n g g s C C g s R g g g g s R kg C Q g ωωω∑-----∑∑∑∑∑'=+='⋅=+='+==⨯=⇒==⨯==⨯'===⨯'+=='∴=++=⨯===谐振频率由00.728.11.48ef BW MHzQ =1．4设计一个LC 选频匹配网络，使50Ω负载与20Ω的信号源电阻匹配。
