高频课后习题答案(部分)(可编辑修改word版)

第一章1-2 一功率管，它的最大输出功率是否仅受其极限参数限制？为什么？解：否。

还受功率管工作状态的影响，在极限参数中，P CM 还受功率管所处环境温度、散热条件等影响。

1-3 一功率放大器要求输出功率P 。

= 1000 W ，当集电极效率ηC 由40％提高到70‰时，试问直流电源提供的直流功率P D 和功率管耗散功率P C 各减小多少？解：当ηC1 = 40% 时，P D1 = P o /ηC = 2500 W ，P C1 = P D1 - P o =1500 W当ηC2 = 70% 时，P D2 = P o /ηC =1428.57 W ，P C2 = P D2 - P o = 428.57 W 可见，随着效率升高，P D 下降，(P D1 - P D2) = 1071.43 WP C 下降，(P C1 - P C2) = 1071.43 W1-6 如图所示为低频功率晶体管3DD325的输出特性曲线，由它接成的放大器如图1-2-1（a ）所示，已知V CC = 5 V ，试求下列条件下的P L 、P D 、ηC （运用图解法）：（1）R L = 10Ω，Q 点在负载线中点，充分激励；（2）R L = 5 Ω，I BQ 同（1）值，I cm = I CQ ；（3）R L = 5Ω，Q 点在负载线中点，激励同（1）值；（4）R L = 5 Ω，Q点在负载线中点，充分激励。

解：(1) R L = 10 Ω 时，作负载线(由V CE = V CC - I C R L )，取Q 在放大区负载线中点，充分激励，由图得V CEQ1 = 2.6V ，I CQ1 = 220mA ，I BQ1 = I bm = 2.4mA因为V cm = V CEQ1-V CE(sat) = (2.6 - 0.2) V = 2.4 V ，I cm = I CQ1 = 220 mA 所以mW26421cm cm L ==I V P ，P D = V CC I CQ1 =1.1 W ，ηC = P L / P D = 24%(2) 当 R L = 5 Ω 时，由V CE = V CC - I C R L作负载线，I BQ 同(1)值，即I BQ2 = 2.4mA ，得Q 2点，V CEQ2 = 3.8V ，I CQ2 = 260mA这时，V cm = V CC -V CEQ2 = 1.2 V ，I cm = I CQ2 = 260 mA 所以 mW15621cm cm L ==I V P ，P D = V CC I CQ2 = 1.3 W ，ηC = P L / P D = 12%(3) 当 R L = 5 Ω，Q 在放大区内的中点，激励同(1)，由图Q 3点，V CEQ3 = 2.75V ，I CQ3= 460mA ，I BQ3 = 4.6mA ， I bm = 2.4mA 相应的v CEmin = 1.55V ，i Cmax = 700mA 。

部分练习参考答案第1章4：0.693m，不能利用电离层反射来实现远距离传输。

11：f工作= 1MHz时，∵f工作< < fβ∴|β| =β0 =100（低频区工作）f工作= 10MHz时，∵f工作= fβ∴|β| =0.7β0 =70 （极限工作）f工作= 100MHz时，∵f工作>> fβ∴|β| ≈f T / f工作=1000/100 =10f工作= 200MHz时，∵f工作>> fβ∴|β| ≈f T / f工作=1000/200 = 5f工作= 500MHz时，∵f工作>> fβ∴|β| ≈f T / f工作=1000/500 = 2 12：13：2、1010、0.01；6dB、60 dB、-14 dB14：8.16×10-10V2、3.14×10-20A2、2.68×10-10V215：()211211sPA s sR RRNFG R R R+==++16：32dB17：20.33dB18：87dB19：1.58×10-11mW、561674=115dB20：-117.8dBm、-115.5 dBm21：6.48dBm22：20.8dBm23：21dB、-5.064 dBm24：91dB25：63.4dB、44.9dB第2章1：0.586mH、58.125。

236.66kΩ2：19pF、0.3175mH3：0.2mA、212mV、212mV4：586μH、42.78、10.87kHz5：2.51MHz、104.3kHz6：(2)500(54dB)7：12.3、0.657MHz8：5.927kHz、23.79：100、2.574MHz；6.2154MHz、6.436、41.42高频电子线路 第3章3：()()()1809060180:90:601:1:0.782;::1:1.57:1.8O O O P P P ηηη==4：o110048,0.27,0.14c m cm c cm I I A I I A θαθαθ=====（）（）5：6D P W =，1C P W =，83%C η=，10.46c m I A =，o 50≈θ6： 1.8im U V =，55R E =Ω，77%C η=7：（1）此时功率放大器工作在临界工作状态；（2）8.28D P W =， 6.15o P W =， 2.13C P W =，74%C η=，18R E =Ω （3）若要求放大器的效率最大，则放大器应该工作在弱过压状态，可以采取增加等效负载、增加输入信号振幅、增加基极偏置电压、减小集电极电源电压的办法。

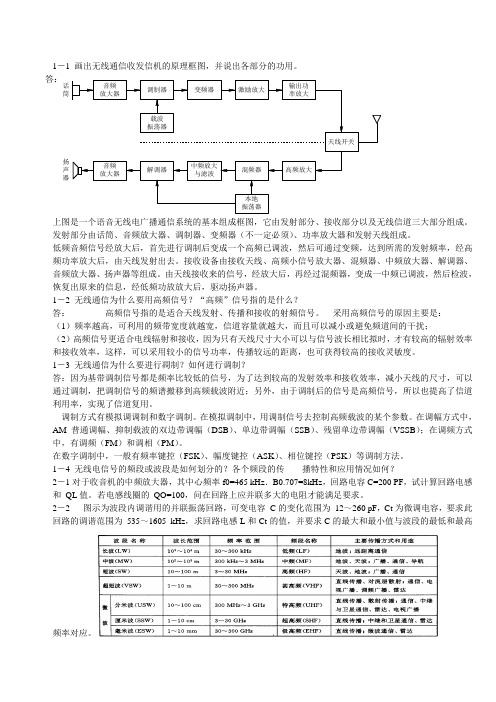

高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

话筒扬声器1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答： 高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是： （1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3 无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM 普通调幅、抑制载波的双边带调幅（DSB ）、单边带调幅（SSB ）、残留单边带调幅（VSSB ）；在调频方式中，有调频（FM ）和调相（PM ）。

在数字调制中，一般有频率键控（FSK ）、幅度键控（ASK ）、相位键控（PSK ）等调制方法。

1－4 无线电信号的频段或波段是如何划分的？各个频段的传 播特性和应用情况如何？2－1对于收音机的中频放大器，其中心频率f0=465 kHz ．B0.707=8kHz ，回路电容C=200 PF ，试计算回路电感和 QL 值。

高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

话筒扬声器1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

通信电路课后习题答案1.1在题图1.1所示的电路中，信号源频率f 0=1MHz ，回路空载Q 值为100，r 是回路损耗电阻。

将1—1端短路，电容C 调到100pF 时回路谐振。

如将1—1端开路后再串接一阻抗Z x （由电阻r x 与电容C x 串联），则回路失谐，C 调至200pF 时重新谐振，这时回路有载Q 值为50。

试求电感L 、未知阻抗Z x 。

解：00022001(1)2534115.92(2)100200215.9115.9795.8πππω=⇒===⇒==Ω==∴===∴=+=∴=-=Ω∴=-=Ω-Ωc xx xx x x x x xf L uH Cf X Q r r f CQ pFpFX Q r X r r r Qf L r r QZ r jj 总总总总总总总总空载时由谐振时, C CC 串入C 后,C C+C CC C C-C 由C1．2在题图1.2所示的电路中，已知回路谐振频率f 0=465kHz ， Q 0=100，N=160匝，N 1=40匝，N 2=10匝。

C =200pF ，R s =16k Ω，R L =1k Ω。

试求回路电感L 、有载Q 值和通频带BW 0.7。

解：00226000000322362223610115864 5.8410(171.2)11010()10 3.9110160401()10 3.9110(255.7)160161.361e e e L L L L s s s sL e f L uHf C CCQ g sR k g Q g sR g n g sg n g sR k g g g g πωω------∑=⇒===⇒==⨯=Ω=='==⋅=⨯'==⋅⨯=⨯=Ω''∴=++=⨯由并联谐振:折合到线圈两端:5000.70(73.2)4310.8e es R k CQ g f BW kHz Q ω-∑∑=Ω==1．3在题图1.3所示的电路中，L=0.8uH ，C 1 = C 2 =20pF ，R s =10k Ω，R L =5k Ω，Q 0=100。

..高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原话筒扬声器来的信息，经低频功放放大后，驱动扬声器。

1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

话筒扬声器1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。
