武科大PLC机电一体化专科期末考试卷
考生学号：考生姓名：
试卷类型：A卷√B卷□考试方式:开卷□闭卷√
……………………………………………………………………………………………………………………
一、为图1设计带互锁功能的自动往复运，控制电压为220V，并给出PLC控制程序（30分）
图1小车控制示意图
（3）控制方案：①三种工作模式选择用转换开关切换；
②手动调整工位采用按钮点动控制；
③半自动运行时，每完成一个工作循环，用启动按钮启动进入下一个工作循环；
④全自动运行时，自动重复运行；
⑤系统采用四台电动机：主轴电动机、液压电动机、冷却电动机和工作台旋转电动机，上料、卸料、夹紧、松开均采用液压传动。
⑥与顺序控制和循环工作过程无关的主令元件及控制器件，不经过PLC可以节省I/O点数。PLC的输入点包括转换开关、启动按钮、行程开关和压力继电器触点，共计22点；输出点包括电动机接触器和电磁阀线圈，共计9点。
二、设计三项异步电动机Y—△转换启动电路的主回路、控制回路，并说明其工作原理。（30分）
三、设计一个三工位旋转工作台PLC控制电路。要求如下：
（1）如图二所示，在工位1上料，工位2钻孔，工位3卸件，三个工位课同时工作。
（2）可利用转换开关实现全自动运行、半自动运行和手动运行三种工作模式。按下启动按钮，系统开始运行。如在全自动或半自动模式下，同时运动机械都在初始位，则开始全自动或半自动运行，三个工位同时工作，动作完毕，工作台旋转120°，完成一个工作循环。此时如在全自动模式下，则自动重复进行，即三个工位同时工作；如这时已将转换开关切换到了半自动位置，可使被控设备停止工作。需要注意，在全自动或半自动运行时，三个工位时间不同。
一为图1设计带互锁功能的自动往复运动控制电路以及plc控制电路三星异步电机的电压为380v控制电压为220v并给出plc控制程序30分图1小车控制示意图二设计三项异步电动机y转换启动电路的主回路控制回路并说明其工作原理
试卷类型：A卷√B卷□考试方式:开卷□闭卷√
……………………………………………………………………………………………………………………
一、为图1设计带互锁功能的自动往复运，控制电压为220V，并给出PLC控制程序（30分）
图1小车控制示意图
（3）控制方案：①三种工作模式选择用转换开关切换；
②手动调整工位采用按钮点动控制；
③半自动运行时，每完成一个工作循环，用启动按钮启动进入下一个工作循环；
④全自动运行时，自动重复运行；
⑤系统采用四台电动机：主轴电动机、液压电动机、冷却电动机和工作台旋转电动机，上料、卸料、夹紧、松开均采用液压传动。
⑥与顺序控制和循环工作过程无关的主令元件及控制器件，不经过PLC可以节省I/O点数。PLC的输入点包括转换开关、启动按钮、行程开关和压力继电器触点，共计22点；输出点包括电动机接触器和电磁阀线圈，共计9点。
二、设计三项异步电动机Y—△转换启动电路的主回路、控制回路，并说明其工作原理。（30分）
三、设计一个三工位旋转工作台PLC控制电路。要求如下：
（1）如图二所示，在工位1上料，工位2钻孔，工位3卸件，三个工位课同时工作。
（2）可利用转换开关实现全自动运行、半自动运行和手动运行三种工作模式。按下启动按钮，系统开始运行。如在全自动或半自动模式下，同时运动机械都在初始位，则开始全自动或半自动运行，三个工位同时工作，动作完毕，工作台旋转120°，完成一个工作循环。此时如在全自动模式下，则自动重复进行，即三个工位同时工作；如这时已将转换开关切换到了半自动位置，可使被控设备停止工作。需要注意，在全自动或半自动运行时，三个工位时间不同。
一为图1设计带互锁功能的自动往复运动控制电路以及plc控制电路三星异步电机的电压为380v控制电压为220v并给出plc控制程序30分图1小车控制示意图二设计三项异步电动机y转换启动电路的主回路控制回路并说明其工作原理
武科大机电一体化PLC期末考试卷
每题2分共10分1plc的工作方式为ba中断工作方式b顺序扫描c随机扫描d动态扫描2用来接通或断开控制电路的是交流接触器的ba主触点b辅助触点c常闭触点d常开触点3中间继电器的文字符号是cakbkmckadkt4热继电器的文字符号为dafubqfcyadfr5s7200的哪个品牌caomronbmodiconcsiemensdmitsubishi二填空题

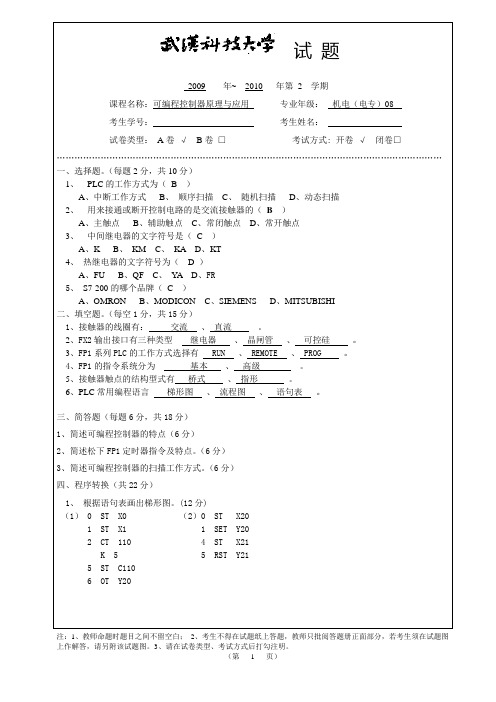

1、PLC的工作方式为（B）
A、中断工作方式B、顺序扫描C、随机扫描D、动态扫描
2、用来接通或断开控制电路的是交流接触器的（B）
A、主触点B、辅助触点C、常闭触点D、常开触点
3、中间继电器的文字符号是（C）
A、K B、KM C、KA D、KT
4、热继电器的文字符号为（D）
A、FU B、QF C、YA D、FR
5、S7-200的哪个品牌（C）
A、OMRON B、MODICON C、SIEMENS D、MITSUBISHI
二、填空题。（每空1分，共15分）
1、接触器的线圈有：交流、直流。
2、FX2输出接口有三种类型继电器、晶闸管、可控硅。
3、FP1系列PLC的工作方式选择有RUN、REMOTE、PROG。
4、FP1的指令系统分为基本、高级。
5、接触器触点的结构型式有桥式、指形。
6、PLC常用编程语言梯形图、流程图、语句表。
三、简答题（每题6分，共18分）
1、简述可编程控制器的特点（6分）
2、简述松下FP1定时器指令及特点。（6分）
3、简述可编程控制器的扫描工作方式。（6分）
四、程序转换（共22分）
1、根据语句表画出梯形图。(12分)
（1）0 ST X0（2）0 ST X20
1 ST X1 1 SET Y20
1、PLC的工作方式为（B）
A、中断工作方式B、顺序扫描C、随机扫描D、动态扫描
2、用来接通或断开控制电路的是交流接触器的（B）
A、主触点B、辅助触点C、常闭触点D、常开触点
3、中间继电器的文字符号是（C）
A、K B、KM C、KA D、KT
4、热继电器的文字符号为（D）
A、FU B、QF C、YA D、FR
5、S7-200的哪个品牌（C）
A、OMRON B、MODICON C、SIEMENS D、MITSUBISHI
二、填空题。（每空1分，共15分）
1、接触器的线圈有：交流、直流。
2、FX2输出接口有三种类型继电器、晶闸管、可控硅。
3、FP1系列PLC的工作方式选择有RUN、REMOTE、PROG。
4、FP1的指令系统分为基本、高级。
5、接触器触点的结构型式有桥式、指形。
6、PLC常用编程语言梯形图、流程图、语句表。
三、简答题（每题6分，共18分）
1、简述可编程控制器的特点（6分）
2、简述松下FP1定时器指令及特点。（6分）
3、简述可编程控制器的扫描工作方式。（6分）
四、程序转换（共22分）
1、根据语句表画出梯形图。(12分)
（1）0 ST X0（2）0 ST X20
1 ST X1 1 SET Y20
大专plc期末试题及答案
大专plc期末试题及答案1. 选择题1. PLC的英文全称是什么?a) Programmable Logic Circuitb) Programmable Learning Computerc) Programmable Logic Controllerd) Programmable Light Controller答案: c) Programmable Logic Controller2. PLC最初是为了代替什么设备而开发的?a) 电脑b) 机械继电器c) 汽车发动机d) 变压器答案: b) 机械继电器3. 以下哪个是PLC的常见输入设备?a) 可变电阻b) 光电开关c) 步进电机d) 超声波传感器答案: b) 光电开关4. 以下哪个是PLC的常见输出设备?a) 电容器b) 电动阀门c) 电子换热器d) 可控硅答案: b) 电动阀门5. PLC的编程语言包括以下哪种?a) Ladder Logicb) C++c) Pythond) HTML答案: a) Ladder Logic2. 填空题1. PLC的基本功能是________。
答案: 控制和监控自动化设备及系统。
2. 请列举至少三个PLC应用领域。
答案: 任意三个都可，例如：制造业、水处理、能源管理等。
3. 简答题1. 简要描述一下PLC的工作原理。
答案: PLC通过接收输入信号，并根据预先编写的程序进行逻辑运算和控制，最后输出控制信号给相关设备或系统，从而实现对自动化过程的控制和监控。
2. PLC相比传统的机械继电器具有哪些优点?答案: PLC具有以下优点：- 可编程性：可以根据实际需求进行灵活的编程。
- 可靠性：PLC采用电子元件代替机械元件，可靠性更高。
- 体积小：相比大量的机械继电器，PLC的体积更小，布线更简单。
- 易于维护：PLC可以通过软件进行监控和维护，排除故障更便捷。
4. 论述题1. 请详细描述PLC的工程应用案例，并阐述其中的优势。
(精校版)《机电一体化》期末考试试卷

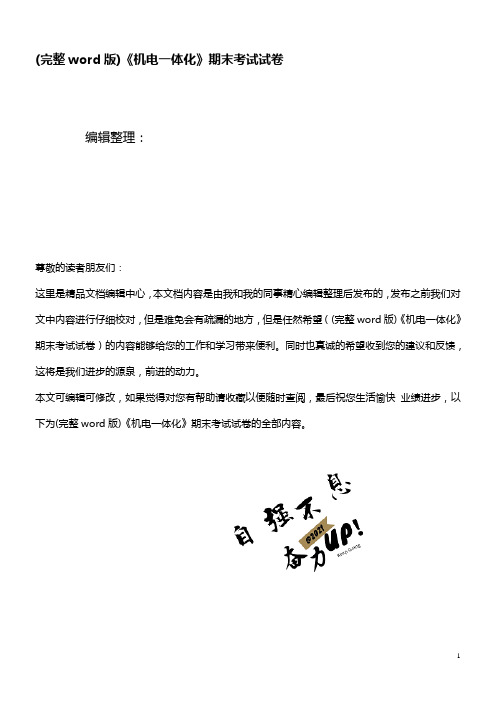

(完整word版)《机电一体化》期末考试试卷编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整word版)《机电一体化》期末考试试卷）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整word版)《机电一体化》期末考试试卷的全部内容。
教研室主任审核签字系领导审核签字2010~2011学年度第二学期《机电一体化技术》期末考试试卷A卷一、填空题:（每题2分，共20分）1、机电一体化系统五大组成部分：计算机、机械结构、、执行机构、动力.2、机电一体化技术的机械技术主要包括五大部分: 、导向支承、旋转支承、轴及轴系、机架。
3、导轨副由两部分组成：运动件和 .4、滚珠丝杆螺母机构由滚珠、丝杆、滚珠、组成。
5、感应同步器用于检测。
6、常用五种伺服驱动方法、直流伺服电机驱动、交流伺服电机驱动、液压伺服驱动、气压伺服驱动.7、步进伺服电动机通过改变脉冲频率调速，改变脉冲控制转角，改变脉冲相序控制转向。
8、直流伺服电机调速方法有调速、调磁调速、调阻调速。
9、电梯由齿轮曳引机、、等主要部分组成。
二、选择题（每题4分，共40分):（）1、以下四种设备，不属于机电一体化产品的是:A、彩色电视机B、机器人C、电梯D、数控机床( ）2、感应同步器作用是测量A、电压B、电流C、位移D、相位（）3、旋转变压器输出电压与下列因素有关：A、转子转角 B转子转速B、转子转向C、以上均有关（）4、以下四种传感器，用于检测位移的是：A、测速发电机B、脉冲编码器C、热电阻D、热电偶；( ）5、五相十拍步进伺服电动机转子齿数Z=48，步距角为：A、0.75.B、5。
机电一体化期末试题及答案
机电一体化期末试题及答案导言：机电一体化是指将机械和电气控制技术相结合，实现自动化控制和智能化运行的工程技术领域。
本文将为大家提供一份机电一体化期末试题及答案，帮助大家加深对该领域知识的理解和掌握。
一、选择题（共30题，每题2分，共60分）1. 机电一体化的主要目的是：A. 提高生产效率B. 降低生产成本C. 增加产品质量D. 以上皆是2. 下列哪个不属于机电一体化中的机械部分：A. 传感器B. 驱动装置C. 机械结构D. 运动控制器3. 以下哪种是机电一体化中常见的传感器类型：A. 光电传感器B. 温度传感器C. 压力传感器D. 以上皆是4. 机电一体化中常用的自动控制设备是：A. 电机B. PLCC. 电工元件D. 电缆5. 机电一体化中的“电气”是指：A. 电机和电缆B. 电器和电缆C. 电子和电气设备D. 电机和电气设备......二、填空题（共10题，每题5分，共50分）1. 机电一体化是一种将机械和电气控制技术________的工程技术领域。
2. 机电一体化的发展可以提高生产效率、降低生产成本，并增加产品________。
3. 机械部分是机电一体化的________，包括传动机构、机械结构等。
4. 传感器是机电一体化中的重要组成部分，常见的传感器类型包括光电传感器、温度传感器、________等。
5. PLC是机电一体化中常用的自动控制设备，全称为可编程逻辑________。
......三、简答题（共5题，每题10分，共50分）1. 请简要描述一下机电一体化的应用领域。
2. 机电一体化的优势是什么？3. 请简述传感器在机电一体化中的作用和原理。
4. PLC是机电一体化中常见的自动控制设备，请简单介绍其工作原理。
5. 请列举一些典型的机电一体化案例，并描述其实际应用场景。
四、综合题（共1题，30分）机电一体化是推动现代工业发展的重要技术之一。
以某汽车制造企业为例，分析并设计一个实施机电一体化的方案，可以包括如下内容：1. 企业当前的生产情况和面临的问题；2. 机电一体化在汽车制造中的应用和优势；3. 针对企业的具体情况，提出一个机电一体化方案，包括所需的设备和技术，并描述其实施步骤；4. 分析该方案对企业生产效率、成本和产品质量的影响。
plc专科试题及答案
plc专科试题及答案# PLC专科试题及答案1. 单选题- 1.1 PLC的全称是什么？- A. 可编程逻辑控制器- B. 可编程线性控制器- C. 可编程逻辑计算器- D. 可编程逻辑计算机- 答案：A- 1.2 下列哪个不是PLC的输入设备？- A. 按钮- B. 继电器- C. 传感器- D. 显示器- 答案：D2. 多选题- 2.1 PLC的输出设备包括哪些？- A. 继电器- B. 指示灯- C. 蜂鸣器- D. 显示器- 答案：A, B, C- 2.2 PLC的编程语言包括哪些？- A. 梯形图- B. 语句列表- C. 功能块图- D. 汇编语言- 答案：A, B, C3. 判断题- 3.1 PLC的扫描周期是固定的。
- 答案：√- 3.2 PLC的输出可以是模拟信号。
- 答案：×4. 填空题- 4.1 PLC的输入/输出模块通常用_________表示。
- 答案：I/O- 4.2 PLC的程序存储器通常用_________表示。
- 答案：ROM5. 简答题- 5.1 简述PLC的工作原理。
- 答案：PLC的工作原理基于程序循环扫描执行。
首先，PLC读取输入信号，然后执行用户编写的程序，最后输出信号到外部设备。
- 5.2 列举PLC在工业自动化中常见的应用。
- 答案：PLC在工业自动化中常见的应用包括生产线控制、机器人控制、过程控制、数据采集和监控系统等。
6. 计算题- 6.1 如果一个PLC的扫描周期为10ms，程序中包含100个逻辑运算，每个逻辑运算平均耗时0.05ms，请问整个程序执行一次需要多少时间？- 答案：程序执行一次需要5ms。
7. 编程题- 7.1 编写一个梯形图程序，实现以下逻辑：当按钮A被按下时，启动电机；当按钮B被按下时，停止电机。
- 答案：（此处应提供梯形图程序的描述或示意图）8. 案例分析题- 8.1 某工厂生产线上的PLC控制系统出现故障，导致生产线停止。
大专plc考试试题及参考答案
大专plc考试试题及参考答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制台答案：A2. PLC中，I/O模块的功能是：A. 仅输入B. 仅输出C. 既输入又输出D. 无输入输出功能答案：C3. 下列哪个不是PLC的编程语言？A. 梯形图B. 指令表C. 流程图D. 汇编语言答案：D4. PLC的扫描周期主要取决于：A. 程序的复杂度B. CPU的运算速度C. 程序的执行次数D. 外部输入信号的频率答案：A5. PLC的输出接口通常采用的信号类型是：A. 模拟信号B. 数字信号C. 交流信号D. 直流信号答案：B6. PLC的输入接口通常采用的信号类型是：A. 模拟信号B. 数字信号C. 交流信号D. 直流信号答案：B7. 在PLC中，哪个指令用于实现定时功能？A. LDB. ANDC. TOND. OR答案：C8. PLC的I/O地址通常由什么组成？A. 模块号和端口号B. 模块号和通道号C. 端口号和通道号D. 端口号和地址号答案：A9. PLC的编程软件通常不包括以下哪个功能？A. 程序编辑B. 程序编译C. 程序下载D. 程序打印答案：D10. PLC在工业自动化中的主要作用是：A. 数据存储B. 过程控制C. 信息显示D. 网络通信答案：B二、填空题（每题2分，共10分）1. PLC的输入/输出接口通常采用______信号，便于与外部设备连接。
答案：数字2. PLC的扫描周期包括______和执行程序两个阶段。
答案：输入处理3. PLC的编程语言中，______图是最常用的一种。
答案：梯形4. PLC的输出接口可以输出______信号，控制外部设备。
答案：开关5. PLC的输入接口可以接收______信号，作为程序的输入。
答案：开关三、简答题（每题5分，共20分）1. 简述PLC的工作原理。
答案：PLC的工作原理是周期性地扫描输入信号，根据用户编写的程序进行逻辑运算，然后输出控制信号到外部设备，实现对工业过程的控制。
PLC期末试卷及答案
2、（D）MOV（P）指令中，D、P的含义是什么？（5分）
D：32位；P：脉冲
3、M8002的功能是什么？（5分）在PLC运行时出现一个扫描周期的脉冲。
4、K2M0表示什么意思？（5分）
8位，M0-M7
三、写出下图指令系统。（每题10分，共30分）
1、如图1，写出指令
LDI X0 LDI X5 ANI X10 AND T0
PLC期末试卷1
一、填空题（15分，每空1分）
1、说明下列指令意义：
MOVRST
ORBLD
MPPRET
STLMC
2、PLC的输入/输出继电器采用进制进行编号，其它所有软元件均采用进制进行编号。
3、如图示：若闭合X1，则Y3Y2Y1Y0中、亮。
4、PLC工作过程是周期循环扫描过程，每一个扫描周期有如下三个阶段：、、
四、设计题（每题15分，共30分）
1．设计三相异步电动机星－三角起动梯形图和PLC接线图图。（包含必要的保护）
2、编制3盏灯依次发亮的程序。
X0合—HL1亮——延时2s——HL2亮——延时1s——HL3亮——延时1s——全部灭——
答案
一、单选题（第1题~10题，将正确的结果选项填入括号中。每题2分，满分20分）
5．PLC输入继电器与PLC的相连，它只能由来驱动，输出继电器是PLC用来传递信号到的器件。
6．状态转移图为。每个状态器有三个功能：、和。
7．PLC常用的编程语言有、、和等。
二、根据下列指令语句表画出对应的梯形图。（15分）
0LDX0
1SETS0
3STLS0
4LDX1
5SETS21
7STLS21
8SETY0
AND X1 AND X7 MPS OUT Y2
D：32位；P：脉冲
3、M8002的功能是什么？（5分）在PLC运行时出现一个扫描周期的脉冲。
4、K2M0表示什么意思？（5分）
8位，M0-M7
三、写出下图指令系统。（每题10分，共30分）
1、如图1，写出指令
LDI X0 LDI X5 ANI X10 AND T0
PLC期末试卷1
一、填空题（15分，每空1分）
1、说明下列指令意义：
MOVRST
ORBLD
MPPRET
STLMC
2、PLC的输入/输出继电器采用进制进行编号，其它所有软元件均采用进制进行编号。
3、如图示：若闭合X1，则Y3Y2Y1Y0中、亮。
4、PLC工作过程是周期循环扫描过程，每一个扫描周期有如下三个阶段：、、
四、设计题（每题15分，共30分）
1．设计三相异步电动机星－三角起动梯形图和PLC接线图图。（包含必要的保护）
2、编制3盏灯依次发亮的程序。
X0合—HL1亮——延时2s——HL2亮——延时1s——HL3亮——延时1s——全部灭——
答案
一、单选题（第1题~10题，将正确的结果选项填入括号中。每题2分，满分20分）
5．PLC输入继电器与PLC的相连，它只能由来驱动，输出继电器是PLC用来传递信号到的器件。
6．状态转移图为。每个状态器有三个功能：、和。
7．PLC常用的编程语言有、、和等。
二、根据下列指令语句表画出对应的梯形图。（15分）
0LDX0
1SETS0
3STLS0
4LDX1
5SETS21
7STLS21
8SETY0
AND X1 AND X7 MPS OUT Y2
机电一体化期末考试试题及答案
1.什么是“机电一体化”？以打夯机为例，内含机械与电器，问这是不是机电一体化产品？答：机电一体化又称机械电子工程，是机械工程与自动化一种，英语称为Mechatronics，它是由英文机械学Mechanics前半部分与电子学Electronics 后半部分组合而成。
打夯机不属于机电一体化产品。
由于打夯机只是一般机械加电器，它属于硬连接或者称为机械连接只能应用在就地或者小范围场所使用，不能满足大面积和远程控制。
而机电一体化就不一样样了，它不光有硬连接、机械连接尚有软连接。
机电一体化属于同步运用机械、电子、仪表、计算机和自动控制等多种技术为一体一种复合技术。
它不光可以就地操作，小范围应用，还可以大面积使用操作，远程监测、控制。
2.机电一体化技术构成是什么？答：机械技术、微电子技术、信息技术3.产品实现机电一体化后，可以获得那些成效？答：产品实现机电一体化后可以获得成效：产品性能提高、功能增强、构造简化、可靠性提高、节省能源、改善操作、提高灵活性等。
4.数字量传感具有哪三种类型？他们有什么区别？数字传感器按构造可提成三种类型：1.直接式数字量传感器——其辨别率决定于数字量传感器位数。
被测物理量→数字编码器→信息提取装置→数字量输出2.周期计数式数字传感器它构造示意图如下图1所示。
此种构造位移辨别率对低精度周期计数式数字传感器而言，仅由周期信号发生器性质决定。
例如，光栅当长1mm有100条刻线时，其辨别率即为0.01mm;对高精度周期计数式数字传感器而言，还要考虑到电子细分数。
如在100倍电子细分数下，此光栅辨别率就是0.1μm。
此种构造属于增量式构造，构造特点(位移方向规定)决定它不仅备有辨向电路，并且周期计数器还具有可逆性质。
图1 周期计数式数字量传感器构造方框图3.频率式数字传感器其构造示意图如下图2所示。
按振荡器形式，可将此种数字传感器提成带有晶体谐振器和不带晶体谐振器两种。
前者，按被测量作甩点，又分作用在石英谐振器上石英晶体谐振式数字传感器和作用在谐振器中储能元件上带有晶体谐振器调频式数字传感器。
plc期末试题及答案
plc期末试题及答案一、选择题（每题4分，共20分）1. PLC的全称是（）。
A. Power Line CommunicationB. Programmable Logic ControllerC. Personal Learning CenterD. Public Limited Company答案：B2. 在PLC中，I/O模块的作用是（）。
A. 存储数据B. 处理数据C. 接收和输出信号D. 显示数据答案：C3. PLC的扫描周期包括（）。
A. 程序执行时间B. 程序编写时间C. 程序测试时间D. 程序调试时间答案：A4. 下列哪个不是PLC的输入设备？（）A. 按钮B. 传感器C. 继电器D. 显示器答案：D5. PLC的程序设计语言主要有（）。
A. 梯形图B. 功能块图C. 结构化文本D. 所有以上答案：D二、填空题（每题3分，共15分）1. PLC的输出模块通常由______和______组成。
答案：输出继电器，输出晶体管2. PLC的程序设计通常采用______方式进行。
答案：模块化3. PLC的输入/输出地址通常由______和______组成。
答案：模块号，点号4. PLC的存储器分为______和______。
答案：RAM，ROM5. PLC的扫描周期主要由______和______组成。
答案：输入处理，输出处理三、简答题（每题10分，共20分）1. 简述PLC的工作原理。
答案：PLC的工作原理是：首先，PLC的CPU读取输入模块的状态，并将这些状态存储在输入寄存器中。
接着，CPU执行用户编写的程序，根据程序逻辑处理输入寄存器中的数据，并更新输出寄存器。
最后，输出寄存器的状态被发送到输出模块，控制外部设备。
2. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用包括：生产线控制、物料搬运系统、包装机械、机器人控制、环境监控系统、能源管理系统等。
四、编程题（每题15分，共30分）1. 编写一个PLC程序，实现当按钮S1被按下时，启动电机M1；当按钮S2被按下时，停止电机M1。
