高考物理 月刊专版 专题09 交变电流和电磁感应电磁感应专题解读

高考物理电磁交变电流知识点总结高考物理中，电磁交变电流是一个重要的知识点。

下面将对电磁交变电流的相关知识点进行总结。

1. 交变电流和直流电流的区别：交变电流和直流电流是相对而言的。

直流电流是指电流方向不变的电流，电流大小保持不变；而交变电流是指电流的方向和大小都随时间不断变化的电流。

2. 电磁感应定律：电磁感应定律是描述磁场变化对电路中感应电动势产生的作用的定律。

根据电磁感应定律，当磁场发生变化时，会在电路中产生感应电动势，从而产生感应电流。

3. 交流电路中的电感、电容和电阻：在交流电路中，电感、电容和电阻的相互作用对电路中的电流和电压起着重要影响。

- 电感对交流电流的作用：电感（线圈）对高频交流电有较大的阻碍作用，在电路中产生感抗（XL）。

- 电容对交流电流的作用：电容对低频交流电有较大的阻碍作用，在电路中产生容抗（XC）。

- 电阻对交流电流的作用：电阻对交流电流的阻碍作用不变，产生的阻抗（R）是常数。

4. 交流电压的表示方式：交流电压的大小可用有效值（也称为RMS值）表示，即将交流电压的平方值取平均后开根号。

有效值与直流电压相等时，二者具有相同的功率传输能力。

5. 交流电路中的频率：交流电路中，频率（f）是指单位时间内交流电流或电压的变化次数。

频率的单位是赫兹（Hz）。

交流电路中的频率对电路中元件的选择和性能有重要影响。

6. 交流电路中的有功功率和无功功率：- 有功功率：在交流电路中，电阻所消耗的功率称为有功功率，用来产生有用的功效。

- 无功功率：在交流电路中，电感和电容所消耗的功率称为无功功率，没有直接做功用。

7. 交流电路中的复数表示法和相量图表示法：- 复数表示法：利用复数表示交流电压和电流的大小和相位关系。

例如，电压U和电流I可以用复数U=U'+jU''和I=I'+jI''表示，其中U'、I'表示电压和电流的幅值，U''和I''表示电压和电流的相位差。

2024年高考物理电磁交变电流知识点总结一、电磁感应1. 法拉第电磁感应定律：当导电线圈中的磁通量发生变化时，导线中将会产生感应电动势。

2. 感应电动势与磁通量的关系：感应电动势的大小与磁场变化率有关，可以表示为ξ = -dΦ/dt，其中ξ为感应电动势，Φ为磁通量，dt为时间变化的微元。

3. 洛伦兹力：导体中的电子在磁场作用下会受到洛伦兹力的作用，导致导体中的电荷分布发生改变，产生感应电流。

二、交流电路基本概念1. 交流电流：交流电是指方向和大小都随时间变化的电流，常用正弦函数表示。

交流电流的频率、振幅和相位差是重要的参数。

2. 交流电压：交流电压也是随时间变化的电压，其形式与交流电流相似。

交流电压的频率、振幅和相位差与交流电流有着一定的关系。

3. 交流电路中的元件：交流电路中常见的元件有电阻、电容和电感。

4. 交流电的平均值和有效值：由于交流电的方向和大小都随时间变化，所以交流电的平均值和有效值与直流电有所不同。

如平均值为0，有效值即为交流电的大小。

5. 交流电路中的功率：交流电路中的功率由有功功率和无功功率组成，总功率等于有功功率和无功功率的代数和。

三、交流电路中的电阻、电感和电容1. 交流电阻：交流电阻与直流电阻一样，是指电阻对交流电流的阻碍程度，只是其阻碍程度会随着频率的变化而发生变化。

2. 交流电感：交流电感是指电感对交流电流的阻抗，其阻抗与频率成正比。

交流电感会产生滞后相位，导致电流滞后电压一定的角度。

3. 交流电容：交流电容是指电容对交流电流的阻抗，其阻抗与频率成反比。

交流电容会产生超前相位，导致电流超前电压一定的角度。

4. 交流电路中的功率因数和功率三角形：功率因数是交流电路中有功功率和视在功率的比值，功率三角形是一种用于计算交流电路中各种功率的图形表示方法。

四、电磁波和电磁谱1. 电磁波的产生：电磁波是由振荡的电场和磁场组成的，通常由加速带电粒子产生，如天线、电瓶等。

2. 电磁波的基本性质：电磁波是一种横波，能够在真空中传播，速度为光速。

高中物理高考试卷考点之交变电流与传感器和电磁感应知识汇总，带参考答案本文收集整理了高中物理高考试卷交变电流、传感器和电磁感应知识，并配上详细参考答案，内容全共十三页。

同学们认真完成这些练习，并对过答案，对学习高中物理交变电流、传感器和电磁感应知识一定有很大的帮助，希望大家喜欢这份文档。

第一部分 交变电流、传感器知识1.（2017天津卷）在匀强磁场中，一个100匝的闭合矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，穿过该线圈的磁通量随时间按图示正弦规律变化.设线圈总电阻为 2 Ω，则A ．t =0时，线圈平面平行于磁感线B ．t =1 s 时，线圈中的电流改变方向C ．t =1.5 s 时，线圈中的感应电动势最大D ．一个周期内，线圈产生的热量为28πJ答案：AD 解析：本题考查交变电流.t =0时，磁通量为零，磁感线与线圈平面平行，A 正确；当磁感线与线圈平面平行时，磁通量变化率最大，感应电动势最大，画出感应电动势随时间变化的图象如图，由图可知，t =1 s 时，感应电流没有改变方向，B 错误；t =1.5 s 时，感应电动势为0，C 错误；感应电动势最大值 ()()m 1000.04V 422V 2m EN B S N T ππωπ==Φ=⨯⨯= ，有效值()()()2224V 22V 8J2E E ，Q T R πππ=⨯=== ，D 正确. 2.（2017海南卷）如图，电阻R 、电容C 和电感L 并联后，接入输出电压有效值、频率可调的交流电源．当电路中交流电的频率为f 时，通过R 、C 和L 的电流有效值恰好相等．若将频率降低为f ，分别用I 1、I 2和I 3表示此时通过R 、C 和L 的电流有效值，则（ ）A ．I 1＞I 3B ．I 1＞I 2C ．I 3＞I 2D ．I 2=I 3答案：BC 解析：将频率降低时，通过R 的电流不变，电容器的容抗增大，通过C 的电流减小，则有I1＞I2．电感线圈的感抗减小，通过L的电流增大，则有I3＞I2．故AD错误，BC正确．3.（2017北京卷）如图所示，理想变压器的原线圈接在2202s i nπ(V)u t的交流电源上，副线圈接有R=55 Ω的负载电阻，原、副线圈匝数之比为2:1，电流表、电压表均为理想电表.下列说法正确的是A．原线圈的输入功率为2202WB．电流表的读数为1 AC．电压表的读数为1102VD．副线圈输出交流电的周期为50 s答案：B解析：电表的读数均为有效值，原线圈两端电压有效值为220 V，由理想变压器原、副线圈两端电压与线圈匝数成正比，可知副线圈两端电压有效值为110 V，C错误；流过电阻R的电流为2 A，可知负载消耗的功率为220 W，根据能量守恒可知，原线圈的输入功率为220 W，A错误；由P=UI可知，电流表的读数为1 A，B正确，由交变电压瞬时值表达式可知，ω=100π rad/s，周期T=0.02 s，D错误.4.（2017江苏卷）某音响电路的简化电路图如图所示，输入信号既有高频成分，也有低频成分，则A．电感L1的作用是通高频B．电容C2的作用是通高频C．扬声器甲用于输出高频成分D．扬声器乙用于输出高频成分答案：BD解析：本题考查电感、电容对交流电的作用.电感线圈有通低频、阻高频的作用，因此A项错误；电容器有通高频、阻低频的作用，因此B项正确；由此可以判断，扬声器甲主要用于输出低频成分，扬声器乙用于输出高频成分，C项错误，D项正确.第二部分电磁感应知识1.（2017天津卷）如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R.金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下.现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是A．ab中的感应电流方向由b到aB ．ab 中的感应电流逐渐减小C ．ab 所受的安培力保持不变D ．ab 所受的静摩擦力逐渐减小答案：D解析：导体棒ab 、电阻R 、导轨构成闭合回路，磁感应强度均匀减小（k t B =∆∆为一定值），则闭合回路中的磁通量减小，根据楞次定律，可知回路中产生顺时针方向的感应电流，ab 中的电流方向由a 到b ，故 A 错误；根据法拉第电磁感应定律，感应电动势BS E kS t t Φ∆∆⋅===⋅∆∆，回路面积S 不变，即感应电动势为定值，根据欧姆定律R E I =，所以ab 中的电流大小不变，故B 错误；安培力BIL F =，电流大小不变，磁感应强度减小，则安培力减小，故C 错误；导体棒处于静止状态，所受合力为零，对其受力分析，水平方向静摩擦力f 与安培力F 等大反向，安培力减小，则静摩擦力减小，故D 正确.2.（2017全国卷Ⅰ）扫描隧道显微镜（STM ）可用来探测样品表面原子尺度上的形貌.为了有效隔离外界振动对STM 的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示.无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是答案：A解析：本题考查电磁感应、电磁阻尼及其相关的知识点.施加磁场来快速衰减STM 的微小振动，其原理是电磁阻尼，在振动时通过紫铜薄板的磁通量变化，紫铜薄板中产生感应电动势和感应电流，则其受到安培力作用，该作用阻碍紫铜薄板振动，即促使其振动衰减.方案A 中，无论紫铜薄板上下振动还是左右振动，通过它的磁通量都发生变化；方案B 中，当紫铜薄板上下振动时，通过它的磁通量可能不变，当紫铜薄板向右振动时，通过它的磁通量不变；方案C 中，紫铜薄板上下振动、左右振动时，通过它的磁通量可能不变；方案D 中，当紫铜薄板上下振动时，紫铜薄板中磁通量可能不变.综上可知，对于紫铜薄板上下及左右振动的衰减最有效的方案是A.3. （2017浙江卷）如图所示，两平行直导线cd和ef竖直放置，通以方向相反大小相等的电流，a、b两点位于两导线所在的平面内.则A.b点的磁感应强度为零B. ef导线在a点产生的磁场方向垂直纸面向里C.cd导线受到的安培力方向向右D.同时改变了导线的电流方向，cd导线受到的安培力方向不变答案：D解析：由右手螺旋定则可知.cdJ导线和ef导线在b处产生的磁场方向都垂直纸面向外.所以由矢量合成知b处的磁感应强度垂直纸面向外.故A错误:由右手螺旋定则知ef导线在左侧产生的磁感应强度垂直纸面向外，故B错误:由左手定则知.cd导线受到的安培力方向向左.故C错误:由题意可知，cd导线所处的位置磁汤方向发生改变，但同时自身电流方向向也发生改变，由左手定则知cd导线所受安培力方向不变.故D正确4.（2017全国卷Ⅰ）如图，三根相互平行的固定长直导线L1、L2和L3两两等距，均通有电流I，L1中电流方向与L2中的相同，与L3中的相反，下列说法正确的是A．L1所受磁场作用力的方向与L2、L3所在平面垂直B．L3所受磁场作用力的方向与L1、L2所在平面垂直C．L1、L2和L3单位长度所受的磁场作用力大小之比为1:1:3D．L1、L2和L3单位长度所受的磁场作用力大小之比为3:3:1答案：BC解析：本题考查安培定则、左手定则、磁场叠加、安培力及其相关的知识点.由安培定则可判断出L2在L1处产生的磁场(B21)方向垂直L1和L2的连线竖直向上，L3在L1处产生的磁场(B31)方向垂直L1和L3的连线指向右下方，根据磁场叠加原理，L3和L2在L1处产生的合磁场(B合1)方向如图1所示，根据左手定则可判断出L1所受磁场作用力的方向与L2和L3的连线平行，选项A错误；同理，如图2所示，可判断出L3所受磁场(B合3)作用力的方向(竖直向上)与L1、L2所在的平面垂直，选项B正确；同理，如图3所示，设一根长直导线在另一根导线处产生的磁场的磁感应强度大小为B ，根据几何知识可知，B B =1合，B B =2合，B B33=合，由安培力公式可知，L 1、L 2和L 3单位长度所受的磁场作用力大小与该处的磁感应强度大小成正比，所以L 1、L 2和L 3单位长度所受的磁场作用力大小之比为3:1:1，选项C 正确，D 错误.5.（2017全国卷Ⅲ）如图，在方向垂直于纸面向里的匀强磁场中有一U 形金属导轨，导轨平面与磁场垂直.金属杆PQ 置于导轨上并与导轨形成闭合回路PQRS ，一圆环形金属线框T 位于回路围成的区域内，线框与导轨共面.现让金属杆PQ 突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是A ．PQRS 中沿顺时针方向，T 中沿逆时针方向B ．PQRS 中沿顺时针方向，T 中沿顺时针方向C ．PQRS 中沿逆时针方向，T 中沿逆时针方向D ．PQRS 中沿逆时针方向，T 中沿顺时针方向答案：D解析：因为PQ 突然向右运动，由右手定则可知，PQRS 中有沿逆时针方向的感应电流，穿过T 中的磁通量减小，由楞次定律可知，T 中有沿顺时针方向的感应电流，D 正确，ABC 错误.6.（2017全国卷Ⅲ）如图，在磁感应强度大小为B 0的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为l .在两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的a 点处的磁感应强度为零.如果让P 中的电流反向、其他条件不变，则a 点处磁感应强度的大小为A ．0B 033C 0233BD ．2B 0 答案：C解析：如图1所示，P 、Q 中电流在a 点产生的磁感应强度大小相等，设为B 1，由几何关系有103B B =，如果让P 中的电流反向、其他条件不变，如图2所示，由几何关系可知，a点处磁感应强度的大小为22010233B B B B =+=，故选C.7.（2017北京卷）图1和图2是教材中演示自感现象的两个电路图，L 1和L 2为电感线圈.实验时，断开开关S 1瞬间，灯A 1突然闪亮，随后逐渐变暗；闭合开关S 2，灯A 2逐渐变亮，而另一个相同的灯A 3立即变亮，最终A 2与A 3的亮度相同.下列说法正确的是A ．图1中，A 1与L 1的电阻值相同B ．图1中，闭合S 1，电路稳定后，A 1中电流大于L 1中电流C ．图2中，变阻器R 与L 2的电阻值相同D ．图2中，闭合S 2瞬间，L 2中电流与变阻器R 中电流相等答案：C解析：断开开关S 1瞬间，灯A 1突然闪亮，由于线圈L 1的自感，通过L 1的电流逐渐减小，且通过A 1，即自感电流会大于原来通过A 1的电流，说明闭合S 1，电路稳定时，通过A 1的电流小于通过L 1的电流，L 1的电阻小于A 1的电阻，AB 错误；闭合S 2，电路稳定时，A 2与A 3的亮度相同，说明两支路的电流相同，因此变阻器R 与L 2的电阻值相同，C 正确；闭合开关S 2，A 2逐渐变亮，而A 3立即变亮，说明L 2中电流与变阻器R 中电流不相等，D 错误.8.（2017全国卷Ⅱ）两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直.边长为0.1 m 、总电阻为0.005 Ω的正方形导线框abcd 位于纸面内，cd 边与磁场边界平行，如图（a ）所示.已知导线框一直向右做匀速直线运动，cd 边于t =0时刻进入磁场.线框中感应电动势随时间变化的图线如图（b ）所示（感应电流的方向为顺时针时，感应电动势取正）.下列说法正确的是A ．磁感应强度的大小为0.5 TB ．导线框运动速度的大小为0.5 m/sC ．磁感应强度的方向垂直于纸面向外D ．在t =0.4 s 至t =0.6 s 这段时间内，导线框所受的安培力大小为0.1 N答案：BC解析：由E –t 图象可知，线框经过0.2 s 全部进入磁场，则速度0.1m /s =0.5m /s 0.2l v t ==，选项B 正确；E =0.01 V ，根据E =BLv 可知，B =0.2 T ，选项A 错误；根据楞次定律可知，磁感应强度的方向垂直于纸面向外，选项C 正确；在t =0.4 s 至t =0.6 s 这段时间内，导线框中的感应电流0.01A 2A 0.005E I R ===，所受的安培力大小为F =BIL =0.04 N ，选项D 错误；故选BC.9.（2017海南卷）如图，空间中存在一匀强磁场区域，磁场方向与竖直面（纸面）垂直，磁场的上、下边界（虚线）均为水平面；纸面内磁场上方有一个正方形导线框abcd ，其上、下两边均为磁场边界平行，边长小于磁场上、下边界的间距．若线框自由下落，从ab 边进入磁场时开始，直至ab 边到达磁场下边界为止，线框下落的速度大小可能（ ）A ．始终减小B ．始终不变C ．始终增加D ．先减小后增加答案：CD解析：A 、导线框开始做自由落体运动，ab 边以一定的速度进入磁场，ab 边切割磁场产生感应电流，根据左手定则可知ab 边受到向上的安培力，当安培力大于重力时，线框做减速运动，当线框完全进入磁场后，线框不产生感应电流，此时只受重力，做加速运动，故先减速后加速运动，故A 错误、D 正确；B 、当ab 边进入磁场后安培力等于重力时，线框做匀速运动，当线框完全进入磁场后，线框不产生感应电流，此时只受重力，做加速运动，故先匀速后加速运动，故A 错误；C 、当ab 边进入磁场后安培力小于重力时，线框做加速运动，当线框完全进入磁场后，线框不产生感应电流，此时只受重力，做加速增大的加速运动，故加速运动，故C正确.10.（2017全国卷Ⅱ）某同学自制的简易电动机示意图如图所示.矩形线圈由一根漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴.将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈下方.为了使电池与两金属支架连接后线圈能连续转动起来，该同学应将A．左、右转轴下侧的绝缘漆都刮掉B．左、右转轴上下两侧的绝缘漆都刮掉C．左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉D．左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉答案：AD解析：为了使电池与两金属支架连接后线圈能连续转动起来，将左、右转轴下侧的绝缘漆都刮掉，这样当线圈在图示位置时，线圈的上下边受安培力水平而转动，转过一周后再次受到同样的安培力而使其转动，选项A正确；若将左、右转轴上下两侧的绝缘漆都刮掉，则当线圈在图示位置时，线圈的上下边受安培力水平而转动，转过半周后再次受到相反方向的安培力而使其停止转动，选项B正确；左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉，电路不能接通，故不能转起来，选项C错误；若将左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉，这样当线圈在图示位置时，线圈的上下边受安培力水平而转动，转过半周后电路不导通，转过一周后再次受到同样的安培力而使其转动，选项D正确；故选AD.11.（2017江苏卷）如图所示，两条相距d的平行金属导轨位于同一水平面内，其右端接一阻值为R的电阻．质量为m的金属杆静置在导轨上，其左侧的矩形匀强磁场区域MNPQ 的磁感应强度大小为B、方向竖直向下．当该磁场区域以速度v0匀速地向右扫过金属杆后，金属杆的速度变为v．导轨和金属杆的电阻不计，导轨光滑且足够长，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求：（1）MN刚扫过金属杆时，杆中感应电流的大小l；（2）MN刚扫过金属杆时，杆的加速度大小a；（3）PQ刚要离开金属杆时，感应电流的功率P．答案：（1）0Bdv I R = （2）220B d v a mR = （3）2220()Bd v v P R-= 解析：（1）感应电动势0Bdv E =；感应电流R E I =;解得RBdv I 0= (2)安培力F =BId ; 牛顿第二定律F =ma ; 解得mRv d B a 022= (3)金属杆切割磁感线的速度v v v -='0，则感应电动势)(0v v Bd E -= 电功率R E P 2= ; 解得Rv v d B P 2022)(-= 12.（2017北京卷）发电机和电动机具有装置上的类似性，源于它们机理上的类似性.直流发电机和直流电动机的工作原理可以简化为如图1、图2所示的情景.在竖直向下的磁感应强度为B 的匀强磁场中，两根光滑平行金属轨道MN 、PQ 固定在水平面内，相距为L ，电阻不计.电阻为R 的金属导体棒ab 垂直于MN 、PQ 放在轨道上，与轨道接触良好，以速度v （v 平行于MN ）向右做匀速运动.图1轨道端点MP 间接有阻值为r 的电阻，导体棒ab 受到水平向右的外力作用.图2轨道端点MP 间接有直流电源，导体棒ab 通过滑轮匀速提升重物，电路中的电流为I .（1）求在Δt 时间内，图1“发电机”产生的电能和图2“电动机”输出的机械能.（2）从微观角度看，导体棒ab 中的自由电荷所受洛伦兹力在上述能量转化中起着重要作用.为了方便，可认为导体棒中的自由电荷为正电荷.a ．请在图3（图1的导体棒ab ）、图4（图2的导体棒ab ）中，分别画出自由电荷所受洛伦兹力的示意图.b ．我们知道，洛伦兹力对运动电荷不做功.那么，导体棒ab 中的自由电荷所受洛伦兹力是如何在能量转化过程中起到作用的呢？请以图2“电动机”为例，通过计算分析说明.答案：（1）222B L v t R r∆+ B L v t ∆ （2）a ．如答图3、答图4 b ．见解析解析：(1)题图1中,电路中的电流rR BLv I +=1棒ab 受到的安培力L BI F 11= 在Δt 时间内,“发电机”产生的电能等于棒ab 克服安培力做的功rR t v L B t v F E +∆=∆⋅=2221电 题图2中，棒ab 受到的安培力F 2=BIL在Δt 时间内，“电动机”输出的机械能等于安培力对棒ab 做的功2E F v t B I L v t =⋅∆=∆机 （2）a ．题图3中，棒ab 向右运动，由左手定则可知其中的正电荷受到b →a 方向的洛伦兹力，在该洛伦兹力作用下，正电荷沿导体棒运动形成感应电流，有沿b →a 方向的分速度，受到向左的洛伦兹力作用；题图4中，在电源形成的电场作用下，棒ab 中的正电荷沿a →b 方向运动，受到向右的洛伦兹力作用，该洛伦兹力使导体棒向右运动，正电荷具有向右的分速度，又受到沿b →a 方向的洛伦兹力作用.如答图3、答图4.b.设自由电荷的电荷量为q ,沿导体棒定向移动的速率为u .如图4所示,沿棒方向的洛伦兹力qvB f ='1,做负功t qvBu t u f W ∆-=∆'-=11 垂直棒方向的洛伦兹力quB f ='2, 做正功t quBv t v f W ∆=∆'=22 所以W 1=-W 2,即导体棒中一个自由电荷所受的洛伦兹力做功为零.1f '做负功,阻碍自由电荷的定向移动,宏观上表现为“反电动势”,消耗电源的电能;2f '做正功,宏观上表现为安培力做正功,使机械能增加.大量自由电荷所受洛伦兹力做功的宏观表现是将电能转化为等量的机械能;在此过程中洛伦兹力通过两个分力做功起到“传递”能量的作用.13.（2017海南卷）如图，两光滑平行金属导轨置于水平面（纸面）内，轨间距为l ，左端连有阻值为R 的电阻．一金属杆置于导轨上，金属杆右侧存在一磁感应强度大小为B 、方向竖直向下的匀强磁场区域．已知金属杆以速度v 0向右进入磁场区域，做匀变速直线运动，到达磁场区域右边界（图中虚线位置）时速度恰好为零．金属杆与导轨始终保持垂直且接触良好．除左端所连电阻外，其他电阻忽略不计．求金属杆运动到磁场区域正中间时所受安培力的大小及此时电流的功率．答案：金属杆运动到磁场区域正中间时所受安培力的大小，此时电流的功率为.解析：由题意可知，开始时导体棒产生的感应电动势为：E=Blv0，依据闭合电路欧姆定律，则电路中电流为：I=，再由安培力公式有：F=BIl=；设导体棒的质量为m，则导体棒在整个过程中的加速度为：a==设导体棒由开始到停止的位移为x，由运动学公式：0﹣解得：x==；故正中间离开始的位移为：x中=；设导体棒在中间的位置时的速度为v，由运动学公式有：v2﹣v02=2ax中解得：v=则导体棒运动到中间位置时，所受到的安培力为：F=BIl=；导体棒电流的功率为：P=I2R=；14.（2017天津卷）电磁轨道炮利用电流和磁场的作用使炮弹获得超高速度，其原理可用来研制新武器和航天运载器.电磁轨道炮示意如图，图中直流电源电动势为E，电容器的电容为C.两根固定于水平面内的光滑平行金属导轨间距为l，电阻不计.炮弹可视为一质量为m、电阻为R的金属棒MN，垂直放在两导轨间处于静止状态，并与导轨良好接触.首先开关S接1，使电容器完全充电.然后将S接至2，导轨间存在垂直于导轨平面、磁感应强度大小为B的匀强磁场（图中未画出），MN开始向右加速运动.当MN上的感应电动势与电容器两极板间的电压相等时，回路中电流为零，MN达到最大速度，之后离开导轨.问：（1）磁场的方向；（2）MN刚开始运动时加速度a的大小；（3）MN离开导轨后电容器上剩余的电荷量Q是多少.答案：（1）磁场的方向垂直于导轨平面向下 （2）mR BEl a = （3）mC l B E C l B Q +=222222（3）电容器放电前所带的电荷量CEQ =1 开关S 接2后，MN 开始向右加速运动，速度达到最大值v m 时，MN 上的感应电动势：m E B l v '=最终电容器所带电荷量E CQ '=2 设在此过程中MN 的平均电流为I ，MN 上受到的平均安培力：l I B F ⋅⋅=由动量定理，有：m0F t m v ⋅∆=- 又：12I t Q Q ⋅∆=-整理的：最终电容器所带电荷量Q 2本文收集整理了高中物理高考试卷交变电流、传感器和电磁感应知识，并配上详细参考答案，内容全共十三页。

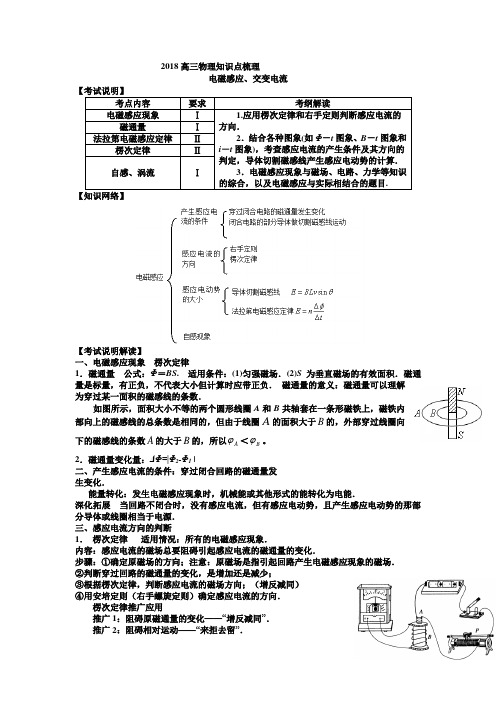

2018高三物理知识点梳理电磁感应、交变电流 【考试说明】考点内容要求 考纲解读 电磁感应现象Ⅰ 1.应用楞次定律和右手定则判断感应电流的方向． 2．结合各种图象(如Φ－t 图象、B －t 图象和i －t 图象)，考查感应电流的产生条件及其方向的判定，导体切割磁感线产生感应电动势的计算． 3．电磁感应现象与磁场、电路、力学等知识的综合，以及电磁感应与实际相结合的题目.磁通量Ⅰ 法拉第电磁感应定律Ⅱ 楞次定律Ⅱ 自感、涡流Ⅰ 【知识网络】【考试说明解读】一、电磁感应现象 楞次定律1．磁通量 公式：Φ＝BS . 适用条件：(1)匀强磁场．(2)S 为垂直磁场的有效面积．磁通量是标量，有正负，不代表大小但计算时应带正负． 磁通量的意义：磁通量可以理解为穿过某一面积的磁感线的条数．如图所示，面积大小不等的两个圆形线圈A 和B 共轴套在一条形磁铁上，磁铁内部向上的磁感线的总条数是相同的，但由于线圈A 的面积大于B 的，外部穿过线圈向下的磁感线的条数A 的大于B 的，所以A ϕ＜B ϕ。

2．磁通量变化量：ΔΦ=|Φ2-Φ1 |二、产生感应电流的条件：穿过闭合回路的磁通量发生变化．能量转化：发生电磁感应现象时，机械能或其他形式的能转化为电能．深化拓展 当回路不闭合时，没有感应电流，但有感应电动势，且产生感应电动势的那部分导体或线圈相当于电源．三、感应电流方向的判断1． 楞次定律 适用情况：所有的电磁感应现象．内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化．步骤：①确定原磁场的方向；注意：原磁场是指引起回路产生电磁感应现象的磁场． ②判断穿过回路的磁通量的变化，是增加还是减少；③根据楞次定律，判断感应电流的磁场方向；（增反减同）④用安培定则（右手螺旋定则）确定感应电流的方向．楞次定律推广应用推广1：阻碍原磁通量的变化——“增反减同”．推广2：阻碍相对运动——“来拒去留”．推广3：使线圈面积有扩大或缩小的趋势推广4：阻碍原电流的变化(自感现象)——“增反减同”.总之：在各种电磁感应现象中，电磁感应的效果总是阻碍引起电磁感应的原因，若是由相对运动引起的，则阻碍相对运动；若是由电流变化引起的，则阻碍电流变化的趋势。

【2014高考真题】1.（2014上海）17．如图，匀强磁场垂直于软导线回路平面，由于磁场发生变化，回路变为圆形。

则磁场（）（A）逐渐增强，方向向外（B）逐渐增强，方向向里（C）逐渐减弱，方向向外（D）逐渐减弱，方向向里2.【2014·新课标全国卷Ⅰ】在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是()A．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化3.【2014·新课标全国卷Ⅰ】如图(a)所示，线圈ab、cd绕在同一软铁芯上．在ab线圈中通以变化的电流，用示波器测得线圈cd 间电压如图(b)所示．已知线圈内部的磁场与流经线圈的电流成正比，则下列描述线圈ab 中电流随时间变化关系的图中，可能正确的是( )4.【2014·江苏卷】 如图所示，一正方形线圈的匝数为n ，边长为a ，线圈平面与匀强磁场垂直，且一半处在磁场中．在Δt 时间内，磁感应强度的方向不变，大小由B 均匀地增大到2B .在此过程中，线圈中产生的感应电动势为( ) A.Ba 22Δt B.nBa 22Δt C.nBa 2Δt D.2nBa 2Δt【答案】B【解析】 根据法拉第电磁感应定律知E ＝n ΔΦΔt ＝n ΔB ·S Δt，这里的S 指的是线圈在磁场中的有效面积，即S ＝a 22，故E ＝n （2B －B ）S Δt ＝nBa 22Δt，因此B 项正确． 5.【2014·山东卷】 如图所示，一端接有定值电阻的平行金属轨道固定在水平面内，通有恒定电流的长直绝缘导线垂直并紧靠轨道固定，导体棒与轨道垂直且接触良好，在向右匀速通过M 、N 两区的过程中，导体棒所受安培力分别用F M 、F N 表示．不计轨道电阻．以下叙述正确的是( )A ．F M 向右B ．F N 向左C ．F M 逐渐增大D ．F N 逐渐减小6．【2014·四川卷】 如图所示，不计电阻的光滑U 形金属框水平放置，光滑、竖直玻璃挡板H 、P 固定在框上，H 、P 的间距很小．质量为0.2 kg 的细金属杆CD 恰好无挤压地放在两挡板之间，与金属框接触良好并围成边长为1 m 的正方形，其有效电阻为0.1 Ω.此时在整个空间加方向与水平面成30°角且与金属杆垂直的匀强磁场，磁感应强度随时间变化规律是B ＝(0.4－0.2t ) T ，图示磁场方向为正方向．框、挡板和杆不计形变．则( )A ．t ＝1 s 时，金属杆中感应电流方向从C 到DB ．t ＝3 s 时，金属杆中感应电流方向从D 到CC ．t ＝1 s 时，金属杆对挡板P 的压力大小为0.1 ND ．t ＝3 s 时，金属杆对挡板H 的压力大小为0.2 N【答案】AC【解析】 由于B ＝(0.4－0.2 t ) T ，在t ＝1 s 时穿过平面的磁通量向下并减少，则根据楞次定律可以判断，金属杆中感应电流方向从C 到D ，A 正确．在t ＝3 s 时穿过平面的磁通量向上并增加，则根据楞次定律可以判断，金属杆中感应电流方向仍然是从C 到D ，B 错误．由法拉第电磁感应定律得E ＝ΔΦΔt ＝ΔB ΔtS sin 30°＝0.1 V ，由闭合电路的欧姆定律得电路电流I ＝E R＝1 A ，在t ＝1 s 时，B ＝0.2 T ，方向斜向下，电流方向从C 到D ，金属杆对挡板P 的压力水平向右，大小为F P ＝BIL sin 30°＝0.1 N ，C 正确．同理，在t ＝3 s 时，金属杆对挡板H 的压力水平向左，大小为F H ＝BIL sin 30°＝0.1 N ，D 错误．7.【2014·安徽卷】 英国物理学家麦克斯韦认为，磁场变化时会在空间激发感生电场．如图所示，一个半径为r 的绝缘细圆环水平放置，环内存在竖直向上的匀强磁场B ，环上套一带电荷量为＋q 的小球．已知磁感应强度B 随时间均匀增加，其变化率为k ，若小球在环上运动一周，则感生电场对小球的作用力所做功的大小是( )A ．0 B.12r 2qk C ．2πr 2qk D ．πr 2qk8.【2014·全国卷】 很多相同的绝缘铜圆环沿竖直方向叠放，形成一很长的竖直圆筒．一条形磁铁沿圆筒的中心轴竖直放置，其下端与圆筒上端开口平齐．让条形磁铁从静止开始下落．条形磁铁在圆筒中的运动速率( )A ．均匀增大B ．先增大，后减小C ．逐渐增大，趋于不变D ．先增大，再减小，最后不变9.【2014·广东卷】 如图8所示，上下开口、内壁光滑的铜管P 和塑料管Q 竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块( )A ．在P 和Q 中都做自由落体运动B ．在两个下落过程中的机械能都守恒C ．在P 中的下落时间比在Q 中的长D ．落至底部时在P 中的速度比在Q 中的大【答案】C【解析】 磁块在铜管中运动时，铜管中产生感应电流，根据楞次定律，磁块会受到向上的磁场力，因此磁块下落的加速度小于重力加速度，且机械能不守恒，选项A 、B 错误；磁块在塑料管中运动时，只受重力的作用，做自由落体运动，机械能守恒，磁块落至底部时，根据直线运动规律和功能关系，磁块在P 中的下落时间比在Q 中的长，落至底部时在P 中的速度比在Q 中的小，选项C 正确，选项D 错误．10.【2014·江苏卷】 如图所示，在线圈上端放置一盛有冷水的金属杯，现接通交流电源，过了几分钟，杯内的水沸腾起来．若要缩短上述加热时间，下列措施可行的有( )A ．增加线圈的匝数B ．提高交流电源的频率C ．将金属杯换为瓷杯D ．取走线圈中的铁芯11. 【2014·新课标Ⅱ卷】 半径分别为r 和2r 的同心圆形导轨固定在同一水平面内，一长为r 、质量为m 且质量分布均匀的直导体棒AB 置于圆导轨上面，BA 的延长线通过圆导轨中心O ，装置的俯视图如图所示．整个装置位于一匀强磁场中，磁感应强度的大小为B ，方向竖直向下．在内圆导轨的C 点和外圆导轨的D 点之间接有一阻值为R 的电阻(图中未画出)．直导体棒在水平外力作用下以角速度ω绕O 逆时针匀速转动，在转动过程中始终与导轨保持良好接触．设导体棒与导轨之间的动摩擦因数为μ，导体棒和导轨的电阻均可忽略．重力加速度大小g .求(1)通过电阻R 的感应电流的方向和大小：(2)外力的功率．【答案】 (1)从C 端流向D 端 3ωBr 22R(2)32μmg ωr ＋9ω2B 2r 44R【解析】 (1)在Δt 时间内，导体棒扫过的面积为ΔS ＝12ωΔt [(2r )2－r 2]① 根据法拉第电磁感应定律，导体棒上感应电动势的大小为ε＝B ΔS Δt② 根据右手定则，感应电流的方向是从B 端流向A 端．因此，通过电阻R 的感应电流的方向是W f ＝f (l 1＋l 2)⑨在Δt 时间内，消耗在电阻R 上的功为W R ＝I 2R Δt ⑩根据能量转化和守恒定律知，外力在Δt 时间内做的功为W ＝W f ＋W R ⑪外力的功率为P ＝W Δt⑫ 由④至12式得P ＝32μmg ωr ＋9ω2B 2r 44R⑬ 12.【2014·安徽卷】 (16分)如图1所示，匀强磁场的磁感应强度B 为0.5 T ，其方向垂直于倾角θ为30°的斜面向上．绝缘斜面上固定有“A”形状的光滑金属导轨的MPN (电阻忽略不计)，MP 和NP 长度均为2.5 m ，MN 连线水平，长为3 m ．以MN 中点O 为原点、OP 为x 轴建立一维坐标系Ox .一根粗细均匀的金属杆CD ，长度d 为3 m ，质量m 为1 kg 、电阻R 为0.3 Ω，在拉力F 的作用下，从MN 处以恒定速度v ＝1 m/s 在导轨上沿x 轴正向运动(金属杆与导轨接触良好)．g 取10 m/s 2.图1图2(1)求金属杆CD 运动过程中产生的感应电动势E 及运动到x ＝0.8 m 处电势差U CD ；(2)推导金属杆CD 从MN 处运动到P 点过程中拉力F 与位置坐标x 的关系式，并在图2中画出Fx 关系图像；(3)求金属杆CD 从MN 处运动到P 点的全过程产生的焦耳热．对应的电阻R 1为R 1＝l d R ，电流I ＝Blv R 1杆受的安培力F 安＝BIl ＝7.5－3.75x根据平衡条件得F ＝F 安＋mg sin θF＝12.5－3.75x(0≤x≤2)画出的Fx图像如图所示．(3)外力F所做的功W F等于Fx图线下所围的面积，即W F＝5＋12.52×2 J＝17.5 J而杆的重力势能增加量ΔE p＝mg sin θ故全过程产生的焦耳热Q＝W F－ΔE p＝7.5 J13.【2014·北京卷】(20分)导体切割磁感线的运动可以从宏观和微观两个角度来认识．如图所示，固定于水平面的U形导线框处于竖直向下的匀强磁场中，金属直导线MN在与其垂直的水平恒力F作用下，在导线框上以速度v做匀速运动，速度v与恒力F方向相同；导线MN始终与导线框形成闭合电路．已知导线MN电阻为R，其长度L恰好等于平行轨道间距，磁场的磁感应强度为B.忽略摩擦阻力和导线框的电阻．(1) 通过公式推导验证：在Δt时间内，F对导线MN所做的功W等于电路获得的电能W电，也等于导线MN中产生的热量Q;(2)若导线MN的质量m＝8.0 g、长度L＝0.10 m，感应电流I＝1.0 A，假设一个原子贡献一个自由电子，计算导线MN中电子沿导线长度方向定向移动的平均速率v e(下表中列出一些你可能会用到的数据)；(3)经典物理学认为，金属的电阻源于定向运动的自由电子和金属离子(即金属原子失去电子后的剩余部分)的碰撞．展开你想象的翅膀，给出一个合理的自由电子的运动模型；在此基础上，求出导线MN中金属离子对一个自由电子沿导线长度方向的平均作用力f的表达式．【答案】(1)略(2)7.8×10－6 m/s(3)＝evB【解析】(1)导线产生的感应电动势E＝BLv因为一个金属原子贡献一个电子，所以导线MN中的自由电子数也是N. 导线MN单位体积内的自由电子数n＝NSL 其中，S为导线MN的横截面积．因为电流I＝nv e Se 所以v e＝InSe＝ILNe＝ILμmN A e解得v e＝7.8×10－6 m/s.(3)下列解法的共同假设：所有自由电子(简称电子，下同)以同一方式运动．方法一：动量解法设电子在第一次碰撞结束至下一次碰撞结束之间的运动都相同，经历的时间为Δt，电子的动量变化为零．因为导线MN的运动，电子受到沿导线方向的洛伦兹力f洛的作用f洛＝evB沿导线方向，电子只受到金属离子的作用力和f洛作用，所以I f－f洛Δt＝0因为电流不变，所以假设电子以速度v e相对导线做匀速直线运动．因为导线MN的运动，电子受到沿导线方向的洛伦兹力f洛的作用f洛＝evB沿导线方向，电子只受到金属离子的平均作用力f和f洛作有，二力平衡，即f＝f洛＝evB.14.【2014·江苏卷】如图所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L，长为3d，导轨平面与水平面的夹角为θ，在导轨的中部刷有一段长为d的薄绝缘涂层．匀强磁场的磁感应强度大小为B，方向与导轨平面垂直．质量为m的导体棒从导轨的顶端由静止释放，在滑上涂层之前已经做匀速运动，并一直匀速滑到导轨底端．导体棒始终与导轨垂直，且仅与涂层间有摩擦，接在两导轨间的电阻为R，其他部分的电阻均不计，重力加速度为g.求：(1)导体棒与涂层间的动摩擦因数μ；(2)导体棒匀速运动的速度大小v；(3)整个运动过程中，电阻产生的焦耳热Q.【答案】 (1)tan θ (2)mgR sin θB 2L 215.【2014·天津卷】 如图所示，两根足够长的平行金属导轨固定在倾角θ＝30°的斜面上，导轨电阻不计，间距L ＝0.4 m ．导轨所在空间被分成区域Ⅰ和Ⅱ，两区域的边界与斜面的交线为MN ，Ⅰ中的匀强磁场方向垂直斜面向下，Ⅱ中的匀强磁场方向垂直斜面向上，两磁场的磁场感应度大小均为B ＝0.5 T ．在区域Ⅰ中，将质量m 1＝0.1 kg ，电阻R 1＝0.1 Ω的金属条ab 放在导轨上，ab 刚好不下滑．然后，在区域Ⅱ中将质量m 2＝0.4 kg ，电阻R 2＝0.1 Ω的光滑导体棒cd 置于导轨上，由静止开始下滑．cd 在滑动过程中始终处于区域Ⅱ的磁场中，ab 、cd 始终与导轨垂直且两端与导轨保持良好接触，取g ＝10 m/s 2，问(1)cd 下滑的过程中，ab 中的电流方向； (2)ab 刚要向上滑动时，cd 的速度v 多大；(3)从cd 开始下滑到ab 刚要向上滑动的过程中，cd 滑动的距离x ＝3.8 m ，此过程中ab 上产生的热量Q 是多少？(3)设cd 棒的运动过程中电路中产生的总热量为Q 总，由能量守恒有m 2gx sin θ＝Q 总＋12m 2v 2⑦又Q ＝R 1R 1＋R 2Q 总⑧ 解得Q ＝1.3 J16.【2014·浙江卷】 某同学设计一个发电测速装置，工作原理如图所示．一个半径为R ＝0.1 m 的圆形金属导轨固定在竖直平面上，一根长为R 的金属棒OA ，A 端与导轨接触良好，O 端固定在圆心处的转轴上．转轴的左端有一个半径为r ＝R3的圆盘，圆盘和金属棒能随转轴一起转动．圆盘上绕有不可伸长的细线，下端挂着一个质量为m ＝0.5 kg 的铝块．在金属导轨区域内存在垂直于导轨平面向右的匀强磁场，磁感应强度B ＝0.5 T ．a 点与导轨相连，b 点通过电刷与O 端相连．测量a 、b 两点间的电势差U 可算得铝块速度．铝块由静止释放，下落h＝0.3 m时，测得U＝0.15 V．(细线与圆盘间没有滑动，金属棒、导轨、导线及电刷的电阻均不计，重力加速度g取10 m/s2)第24题图(1)测U时，与a点相接的是电压表的“正极”还是“负极”？(2)求此时铝块的速度大小；(3)求此下落过程中铝块机械能的损失．17.（2014上海）.（14分）如图，水平面内有一光滑金属导轨，其MN、PQ边的电阻不计，MP边的电阻阻值R=1.5Ω，MN与MP的夹角为1350，PQ与MP垂直，MP边长度小于1m。

交变电流和电磁感应知识网络：一、电磁感应现象1.产生感应电流的条件感应电流产生的条件是：穿过闭合电路的磁通量发生变化。

以上表述是充分必要条件。

不论什么情况，只要满足电路闭合和磁通量发生变化这两个条件，就必然产生感应电流；反之，只要产生了感应电流，那么电路一定是闭合的，穿过该电路的磁通量也一定发生了变化。

当闭合电路的一部分导体在磁场中做切割磁感线的运动时，电路中有感应电流产生。

这个表述是充分条件，不是必要的。

在导体做切割磁感线运动时用它判定比较方便。

2.感应电动势产生的条件。

感应电动势产生的条件是：穿过电路的磁通量发生变化。

这里不要求闭合。

无论电路闭合与否，只要磁通量变化了，就一定有感应电动势产生。

这好比一个电源：不论外电路是否闭合，电动势总是存在的。

但只有当外电路闭合时，电路中才会有电流。

二、楞次定律1．楞次定律感应电流总具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

楞次定律解决的是感应电流的方向问题。

它关系到两个磁场：感应电流的磁场（新产生的磁场）和引起感应电流的磁场（原来就有的磁场）。

前者和后者的关系不是“同向”或“反向”的简单关系，而是前者“阻碍”后者“变化”的关系。

2．对“阻碍”意义的理解：（1）阻碍原磁场的变化。

“阻碍”不是阻止，而是“延缓”，感应电流的磁场不会阻止原磁场的变化，只能使原磁场的变化被延缓或者说被迟滞了，原磁场的变化趋势不会改变，不会发生逆转．（2）阻碍的是原磁场的变化，而不是原磁场本身，如果原磁场不变化，即使它再强，也不会产生感应电流．（3）阻碍不是相反．当原磁通减小时，感应电流的磁场与原磁场同向，以阻碍其减小；当磁体远离导体运动时，导体运动将和磁体运动同向，以阻碍其相对运动．（4）由于“阻碍”，为了维持原磁场的变化，必须有外力克服这一“阻碍”而做功，从而导致其它形式的能转化为电能．因此楞次定律是能量转化和守恒定律在电磁感应中的体现．3．楞次定律的具体应用（1）从“阻碍磁通量变化”的角度来看，由磁通量计算式Φ=BS sinα可知，磁通量变化ΔΦ=Φ2-Φ1有多种形式，主要有：①S、α不变，B改变，这时ΔΦ=ΔB∙S sinα②B、α不变，S改变，这时ΔΦ=ΔS∙B sinα③B、S不变，α改变，这时ΔΦ=BS（sinα2-sinα1）当B、S、α中有两个或三个一起变化时，就要分别计算Φ1、Φ2，再求Φ2-Φ1了。

交变电流和电磁感应交变电流一、交变电流的产生1. 正弦交流电的产生当闭合矩形线圈在匀强磁场中，绕垂直于磁感线的轴线做匀角速转动时，闭合线圈中就方向转动．此时，线圈都不切割磁感线，线圈中感应电动势等于零．经过时间t 线圈转过ωt 角，这时ab 边的线速度v 方向跟磁感线方向夹角等于ωt ，设ab 边的长度为l ，bd 边的长度为l'，线圈中感应电动势为t l Bl e ωωsin 22'= 当线圈平面转到跟磁感线平行的位置时，线圈转过T /4时间，ωt =π/2，ab 边和cd 边都垂直切割磁感线，sin ωt =1，线圈中感应电动势最大，用E m 来表示，E m =BS ω．则e =E m sin ωt由上式知，在匀强磁场中，绕垂直于磁感线的轴做匀角速转动的线圈里产生的感应电动势是按正弦规律变化的．根据闭合电路欧姆定律：t RE R e i m ωsin ==，令RE I m m =，则 i=I m sin ωt路端电压u=iR=I m R sin ωt ，令U m =I m R ，则u=U m sin ωt如果线圈从如图所示位置开始转动，电路中感应电动势、感应电流和路端电压将按余弦规律变化e=E m cosωt i=I m cosωt u=U m cosωt2．中性面当线圈转动至线圈平面垂直于磁感线位置时，各边都不切割磁感线，线圈中没有感应电流，这个特定位置叫做中性面．应注意：①中性面在垂直于磁场位置．②线圈通过中性面时，穿过线圈的磁通量最大．③线圈平面通过中性面时感应电动势为零．④线圈平面每转过中性面时，线圈中感应电流方向改变一次，转动一周线圈两次通过中性面，故一周里线圈中电流方向改变两次．3．正弦交流电的图象矩形线圈在匀强磁场中，绕垂直于磁感线的轴做匀角速转动，线圈里产生正弦交流电．当线圈从中性面开始转动，在一个周期中：在t（0，T/4）时间内，线圈中感应电动势从0达到最大值E m．在t（T/4，T/2）时间内，线圈中感应电动势从最大值E m减小到0．在t （T/2，3T/4）时间内，线圈中感应电动势从0增加到负的最大值-E m．在t（3T/4，T）时间内，线圈中感应电动势的值从负的最大值-E m减小到0．电路中的感应电流、路端电压与感应电动势的变化规律相同，如图所示．生活中用的市电电压为220V，其最大值为2202V=311V（有时写为310V），频率为50H Z，所以其电压瞬时值的表达式为u=311sin314t V。

交变电流和电磁感应洛伦兹力带电粒子在磁场中的运动一、洛伦兹力1.洛伦兹力运动电荷在磁场中受到的磁场力叫洛伦兹力，它是安培力的微观表现。

计算公式的推导：如图所示，整个导线受到的磁场力（安培力）为F安=BIL；其中I=nesv；设导线中共有N个自由电子N=nsL；每个电子受的磁场力为F，则F安=NF。

由以上四式可得F=qvB。

条件是v与B垂直。

当v与B成θ角时，F=qvB sinθ。

2.洛伦兹力方向的判定在用左手定则时，四指必须指电流方向（不是速度方向），即正电荷定向移动的方向；对负电荷，四指应指负电荷定向移动方向的反方向。

【例1】磁流体发电机原理图如右。

等离子体高速从左向右喷射，两极板间有如图方向的匀强磁场。

该发电机哪个极板为正极？两板间最大电压为多少？解：由左手定则，正、负离子受的洛伦兹力分别向上、向下。

所以上极板为正。

正、负极板间会产生电场。

当刚进入的正负离子受的洛伦兹力与电场力等值反向时，达到最大电压：U=Bdv。

当外电路断开时，这也就是电动势E。

当外电路接通时，极板上的电荷量减小，板间场强减小，洛伦兹力将大于电场力，进入的正负离子又将发生偏转。

这时电动势仍是E=Bdv，但路端电压将小于Bdv。

在定性分析时特别需要注意的是：⑴正负离子速度方向相同时，在同一磁场中受洛伦兹力方向相反。

⑵外电路接通时，电路中有电流，洛伦兹力大于电场力，两板间电压将小于Bdv，但电动势不变（和所有电源一样，电动势是电源本身的性质。

）⑶注意在带电粒子偏转聚集在极板上以后新产生的电场的分析。

在外电路断开时最终将达到平衡态。

【例2】半导体靠自由电子（带负电）和空穴（相当于带正电）导电，分为p型和n 型两种。

p型中空穴为多数载流子；n型中自由电子为多数载流子。

用以下实验可以判定一块半导体材料是p型还是n型：将材料放在匀强磁场中，通以图示方向的电流I，用电压表判定上下两个表面的电势高低，若上极板电势高，就是p型半导体；若下极板电势高，就是n 型半导体。

交变电流和电磁感应电磁学导棒近十年高考物理试卷和理科综合试卷，电磁学的导棒问题复现率高达100%(除98年无纯导棒外)，且多为分值较大的计算题．为何导棒问题频繁复现，原因是：导棒问题是高中物理电磁学中常用的最典型的模型，常涉及力学和热学问题，可综合多个物理高考知识点．其特点是综合性强、类型繁多、物理过程复杂，有利于对学生综合运用所学的知识从多层面、多角度、全方位分析问题和解决问题的能力考查；导棒问题是高考中的重点、难点、热点、焦点问题。

导棒问题在磁场中大致可分为两类：一类是通电导棒，使之平衡或运动；其二是导棒运动切割磁感线生电．运动模型可分为单导棒和双导棒．(一)通电导棒问题通电导棒题型，一般为平衡和运动型，对于通电导棒平衡型，要求考生用所学物体的平衡条件(包含∑F =0，∑M =0)来解答，而对于通电导棒的运动型，则要求考生用所学的牛顿运动定律、动量定理以及能量守恒结合在一起，加以分析、讨论，从而作出准确地解答．例1：如图(1-1-1)所示，相距为d 的倾角为α的光滑平行导轨(电源ε、r 和电阻R 均已知)处于竖直向上的匀强磁场B 中，一质量为m 的导棒恰能处于平衡状态，则该磁场B 的大小为 ；当B 由竖直向上逐渐变成水平向左的过程中，为保持棒始终静止不动，则B 的大小应是 ．上述过程中，B 的最小值是 ．分析和解：此题主要用来考查考生对物体平衡条件的理解情况，同时考查考生是否能利用矢量封闭三角形或三角函数求其极值的能力．将图(1-1-1)首先改画为从右向左看的侧面图，如图(1-1-2)所示，分析导棒受力，并建立直角坐标系进行正交分解，也可采用共点力的合成法来做．根据题意∑F =0，即∑F x =0；∑F y =0；∑F x =F B –Nsin α=0 ①∑F y =Fcos α–mg =0 ②，①/②得：mg F tg B=α③由安培力公式F B =BId ④；全电路区姆定律r R I +=ε⑤， 联立③④⑤并整理可得d r R mgtg B ⋅+=εα)( (2)借助于矢量封闭三角形来讨论，如图(1-1-3)在磁场由竖直向上逐渐变成水平的过程中，安培力由水平向右变成竖直向上，在此过程中，由图(1-1-3)看出F B 先减小后增大，最终N =0，F B =mg ，因而B 也应先减小后增大．(3)由图(1-1-3)可知，当F B 方向垂直于N 的方向时F B 最小，其B 最小，故mg F B=αsin ①，而BId F B =②，r R I +=ε③，联立①②③可得d r R B mg +=εαsin ，即Bd r R mg B )(sin min +=α评析：该题将物体的平衡条件作为重点，让考生将公式和图象有机地结合在一起，以达到简单快速解题的目的，其方法是值得提倡和借鉴的．(二)棒生电类： 棒生电类型是电磁感应中的最典型模型、生电方式分为平动切割和转动切割，其模型可分为单导棒和双导棒．要从静态到动态、动态到终态加以分析讨论，其分析动态是关键．对于动态分析，可从以下过程考虑：闭合电路中的磁通量发生变化⇒导体产生感应电流⇒导体受安培力和其他力作用⇒导体加速度变化⇒速度变化⇒感应电流变化⇒周而复始地循环最后加速度减小至零⇒速度达到最大⇒导体做匀速直线运动．我们知道，电磁感应现象的实质是不同形式能量的转化过程，因此，由功能观点切入，分清楚电磁感应过程中能量转化关系，往往是我们解决电磁感应问题的关键，当然也是我们处理这类题型的有效途径．1、单导棒问题例1：(2001年全国高考试题)如图(2-1-1)所示，一对平行光滑轨道放置在水平面上，两轨道间距L =0.20m ，电阻R =1.0Ω；有一导棒静止地放在轨道上，与两轨道垂直，棒及轨道的电阻皆可忽略不计，整个装置处于磁感应强度B =0.50T 的匀强磁场中，磁场方向垂直轨道面向下．现用一外力F 沿轨道方向拉棒，使之做匀加速运动，测得力F 与时间t 的关系如图(2-1-2)所示．求棒的质量m 和加速度a ．分析和解：此题主要用来考查学生对基本公式掌握的情况，是否能熟练将力电关系式综合在一起，再根据图象得出其a 和m 值．从图中找出有用的隐含条件是解答本题的关键．解法一：导棒在轨道上做匀加速直线运动，用v 表示其速度，t 表示时间，则有v=at ①，棒切割磁感线，产生感应电动势BLv =ε②，在棒、轨道和电阻的闭合电路中产生感应电流R I ε=③，杆所受安培力F B =BIL ④，再由牛顿第二定律∑F =ma故F –F B =ma ⑤，联立求解①~⑤式得at R L B ma F 22+=⑥．在图线上取两点代入⑥式，可得a =10m/s 2，m =0.1kg ．解法二：从F –t 图线可建立方程 F =1+0.1t ①，棒受拉力F 和安培力F B 作用，做匀加速直线运动，其合力不随时间t 变化，并考虑初始状态F B =0，因而F B 的大小为F B =0.1t ②，再由牛顿第二定律：∑F=ma 有F –F B =ma ③，联立①②③可得ma =1 ④．又∵F B =BIL ⑤，而R I ε=⑥，BLv =ε⑦，联立⑤⑥⑦得R v L B F B 22=⑧，而v=at ，故R at L B F B 22=⑨，②/⑨得：)/(10)20.0()50.0(0.11.01.022222s m L B Ra =⨯⨯==⑩，再由④与⑩式得kg a m 1.01==．评析：解法一采用了物理思维方法，即用力学的观点，再结合其F-t 图象将其所求答案一一得出．解法二则采用了数学思维方法，先从F-t 图象中建立起相应的直线方程，再根据力学等知识一一求得，此解法不落窠臼，有一定的创新精神．我们认为，此题不愧为电磁学中的经典习题，给人太多的启发，的确是一道选拔优秀人才的好题．例2：如图(2-1-2)所示，两根竖直放置在绝缘地面上的金属框架上端接有一电容量为C 的电容器，框架上有一质量为m ，长为L 的金属棒，平行于地面放置，与框架接触良好且无摩擦，棒离地面的高度为h ，磁感应强度为B 的匀强磁场与框架平面垂直，开始时电容器不带电，将棒由静止释放，问棒落地时的速度多大？落地时间多长？分析和解：此题主要用来考查考生对匀变速直线运动的理解，这种将其电容和导棒有机地综合在一起，使之成为一种新的题型．从另一个侧面来寻找电流的关系式，更有一种突破常规思维的创新，因而此题很具有代表性．经分析，导棒在重力作用下下落，下落的同时产生了感应电动势．由于电容器的存在，在棒上产生充电电流，棒将受安培力的作用，因此，棒在重力作用和安培力的合力作用下向下运动，由牛顿第二定律∑F=ma ，得故mg –F B =ma ①，F B =BiL ②．由于棒做加速运动，故v 、a 、ε、F B 均为同一时刻的瞬时值，与此对应电容器上瞬时电量为Q=C ·ε，而ε=BLv ．设在时间△t 内，棒上电动势的变化量为△ε，电容器上电量的增加量为△Q ，显然△ε=BL △v ③，△Q=C ·△ε ④，再根据电流的定义式t Q i ∆∆=⑤，t v a ∆∆= ⑤′，联立①~⑤′得：C L B m mga 22+=⑥ 由⑥式可知，a 与运动时间无关，且是一个恒量，故棒做初速度为零的匀加速直线运动，其落地速度为v ，则ah v 2=⑦，将⑥代入⑦得：C L B m mgh v 222+=⑧，落地时间可由221at h =，得a h t 2=，将⑥代入上式得mg C L B m h C L B m mght )(222222+=+=．评析：本题应用了微元法求出△Q 与△v 的关系，又利用电流和加速度的定义式，使电流i 和加速度a 有机地整合在一起来求解，给人一种耳目一新的感觉．读后使人颇受启示．例：如图(2-1-3)所示，倾角为θ=30°，宽度为L=1m 的足够长的U 型平行光滑金属导轨固定在磁感应强度B=1T ，在范围充分大的匀强磁场中，磁场方向垂直导轨平面斜向上，现用平行导轨、功率恒为6w 的牵引力F ，牵引一根质量m =0.2kg 、电阻R =1Ω放在导轨上的导棒ab ，由静止沿导轨向上移动(ab 棒始终与导轨接触良好且垂直)．当金属导棒ab 移动S =2.8m 时，获得稳定速度，在此过程中金属导棒产生的热量为Q =5.8J (不计导轨电阻及一切摩擦，g 取10m/s 2)问(1)导棒达到稳定速度是多大？(2)导棒从静止达到稳定速度所需时间是多少？分析和解：此题主要用来考查考生是否能熟练运用力的平衡条件和能量守恒定律来巧解此题．当金属导棒匀速沿斜面上升有稳定速度v 时，导棒受力如图(2-1-4)所示，由力的平衡条件∑F =0，则F –mgsin θ–F B =0 ①，F B =BIL ②，RI ε=③，ε=BLv ④，又∵F=P/v ⑤，由①②③④⑤可得0sin 22=--R v L B mg v P θ，整理得0sin 222=-⋅-v L B R v mg PR θ，代入有关数据得062=-+v v ，解得v=2m/s ，v=–3m/s (舍去)．(2)由能量转化和守恒Q mv S mg Pt ++⋅=221sin θ，代入数据可得t=1.5s ．评析：此题较一般电磁感应类型题更能体现能量转化和守恒过程，因此，在分析和研究电磁感应中的导棒问题时，从能量观点去着手求解，往往更能触及该问题的本质，当然也是处理此类问题的关键和一把金钥匙．2、双导棒问题：在电磁感应现象中，除了单导棒问题外，还存在较多的双导棒问题，这类问题的显著特征是：两导棒在切割磁感线时，相当于电池的串联或并联，组成闭合回路，而且，求解此类型问题最佳途径往往从能量守恒、动量守恒的角度出发，用发展、变化的眼光，多角度、全方位地发散思维，寻求相关物理量和公式，挖掘隐含条件，采用“隔离法”或“整体法”(系统法)快捷作出解答．因此，双导棒问题更能反映考生的分析问题和解决问题的能力，特别是方法、技巧、思路均反映在解题中，是甄别考生层次拉大差距的优秀试题．例1：(1993年全国高考题)如图(2-2-1)所示两金属导棒ab 和cd 长均为L ，电阻均为R ，质量分别为M 和m ，M>m ．用两根质量和电阻均可忽略不可伸长的柔软导线将它们连成闭合回路，并悬挂于水平、光滑、不导电的圆棒两侧，两金属导棒都处于水平位置，整个装置处在一与回路平面相垂直的匀强磁场中，磁感应强度为B ，若金属导棒ab 正好匀速向下运动，求运动的速度．分析和解：此题主要用来考查考生对力学中的受力分析、力的平衡、电磁感应、欧姆定律和安培力公式的掌握．此题也可从不同方法去解答． 解法一：采用隔离法，假设磁场B 的方向是垂直纸面向里，ab 杆向下匀速运动的速度为v ，则ab 棒切割磁感线产生的感应电动热大小BLv =1ε，方向由a →b ，cd 棒以速度v 向上切割磁感线运动产生感应电动势大小为BLv =2ε，方向由d →c ．回路中的电流方向由a →b →d →c ，大小为BLv R BLv R i ==+=22221εε①，ab 棒受到安培力向上，cd 棒受到安培力向下，大小均为F B 即R v L B BiL F B 22==②，当ab 棒匀速下滑时，令棒受到的导线拉力为T ，则对ab 有T+F B =mg ③，对cd 有：T=F B +mg ④，由③④解得2F B =(M-m )g ⑤，再由②⑤可得g m M R v L B )(222-=，故222)(L B gR m M v -=． 解法二：采用整体法，把ab 、cd 柔软导线视为一个整体，∵M>m ，∴整体动力为(M –m )g ①，ab 棒向下，cd 棒向上，整体所受安培力与整体动力相等时正好做匀速向下运动，则22222)(2)(L B gR m M v R v L B g m M -=⇒=-．解法三：采用能量守恒法，将整个回路视为一个整体系统，用其速度大小不变，故动能不变．ab 棒向下，cd 棒向上运动过程中，因Mg>mg ，系统的重力势能减少，将转化为回路的电能，电能量转化守恒定律R mgv Mgv 22总ε=-①，而ε总=2ε ②，ε=BLv ③，联立①②③可得222)(L B gRm M v -=．评析：此题为典型的双导棒在磁场中运动的问题．并且两根棒都切割磁感线产生感应电动势，对整个回路而言，相当于电池组的串联，整个回路中有电流流过，两棒都受安培力，在未达到稳定速度前，两棒均做变加速运动，当加速度减为零时，速度为最大．从以上三种解法来看，其解法三更显简便，思维灵活，故该题对考生的考查确实具有针对性．例2：(2001高考春招试题)如图(2-2-2)所示，两根足够长的固定的平行金属导轨位于同ab 棒向cd 棒运动时，ab 棒产生感应电动势，由于通过导轨和cd 棒组成回路，于是回路中便产生感应电流，ab 棒受到与运动方向相反的安培力作用做减速运动，而cd 棒则在安培力作用下做加速运动．在ab 棒的速度大于cd 棒的速度时，回路中总有感应电流，ab 棒继续减速，cd 棒继续加速，而棒速度达到相同后，回路面积保持不变，磁通量不变化，即不产生感应电流，两棒的相同的速度v 做匀速直线运动．(1)从初始至两棒达到速度相同的过程中，两棒组成的系统动量守恒，则有mv 0=2mv ①，再根据能量守恒Q v m mv +=220)2(2121②，联立①②两式得：2041mv Q =．(2)设ab 棒的速度变为初速的43时，cd 棒的速度为v ′，则再次由动量守恒定律可知'4300mv v m mv += ③，此时回路中的感应电动势和感应电流分别是：BL v v )'43(0-=ε④，R I 2ε=⑤，此时cd 棒所受安培力F B =BIL ⑥，cd 棒的加速度 m F a B= ⑦，联立 ①~⑦得mR v L B a 4022=．。
