平板型集热器与真空管型集热器的优缺点对比
铝合金边框，玻璃盖板为3.2mm
玻璃容易因为冷热温度变化或撞击等原铁布纹钢化玻璃（可承重1500公斤
变形，抗冰雹击打，耐冷热冲击，
橡胶密封条，硬质防锈铝背板、
璃覆侣超细纤维组成，整体稳定性好，
说明：上海11—3月份是阳光低谷期，在此期间，供应热水的热量80%靠辅助能源提供，不论是真空管还是平板集热器得热量都不高。
4—10月份则供应热水的热量95%由太阳能系统提供，特别在夏、秋季真空管经常处于高温情况下运行对系统损坏非常大，且故障率高（入住不高的情况下情况更严重），而平板太阳能系统则可以避免这些危害。
真空管阳台壁挂太阳能热水器一、技术原理真空管吸收太阳的热量，真空管闷晒，温度达到200度以上。
快速加热真空管内的波纹管，波纹管把热量传导给介质，利用热液密度小，冷液密度大的特点，通过循环管路，在集热器与水箱之间形成冷水自上而下，热水自下而上的自然循环。
通过这种循环，使水箱内的水逐渐升温。
二、技术特点1、无介质，免维护；集热器采用获得国家发专利的AECE高效聚能递进加热集热器---无介质水循环的换热技术，直接循环水，减少了介质循环需要二次加热的热损失，解决了介质每隔2—4年需要更新维护的弊端2、热效更高，温度更高；公司使用真空管加热器，冬季管内温度可达200摄氏度以上，夏季管内温度可达280摄氏度以上，水温比传统壁挂式太阳能热水器高10---15摄氏度以上。
三、技术参数及要求7、微电脑控制( 温度上下限设置，预约加热时间)2 真空管集热器 1、集热器外形尺寸为1930×835×90 真空管支数为10支 2、集热器外形尺寸为1930×985×90真空管支数为12支3、真空管的管径：58mm ；管长：1800mm 膜层：AL---N/AL 真空溅射选择性镀膜，其吸收率 ≥0.95，发射率ε≤0.6，热损系数小；材质：采用高硼硅3.3特硬玻璃，硬度高，抗冲击力强。
真空管为三高管 空晒温度≧240℃4、不锈钢波纹管采用国标304不锈钢板，氩弧焊接成型厚度为0.25mm ； 焊接成型的波纹管不进行退火处理。
3 支架支架为三角支架和万用支架；材质为国标镀锌板t=2.5mm ，喷塑 四、产品规格五、施工说明根据现场实际情况，集热器安装在南部阳台外，在阳台底部5㎝处打过墙孔二个或在阳台外墙混凝土上打四个Φ10×100膨胀螺丝，将安装三角支架穿孔固定在地面上。
集热器固定在三角支架上，水箱安装在阳台内与预留冷热水接口接上即可。
系统安装详细说明如下A 、集热器安装：安装注 意事项：a ：集热器应安装在阳台处阳光照射比较充分的地方。
U型管真空管集热器是一种常用的太阳能热水器，其工作原理主要包括太阳能辐射、热传导和热对流等多个方面。
下面我们来逐一解释这些原理：太阳能辐射：太阳能是地球上最主要的能源之一，其辐射能够被太阳能集热器所吸收。
当太阳辐射穿过U型管时，管壁会吸收太阳能并转化为热能。
热传导：当U型管壁吸收了太阳能后，其表面温度会升高。
根据热传导的原理，热能会沿着管壁传导并传递给管内的工质（通常是水），使得工质温度上升。
热对流：随着U型管内的工质温度升高，热对流现象开始发生。
热的密度小的物质会上升，而密度大的物质则下降，这样就形成了对流循环。
这样，U型管内的工质就会形成热对流循环，使得整个系统的热量得以传递和利用。
整个U型管真空管集热器的工作原理便是通过太阳能辐射，热传导和热对流等多种物理原理共同作用，将太阳能转化为热能，并传递给工质，从而实现热水的加热和利用。
U型管的设计能够有效提高太阳能的吸收效率和热量的传递效率，因此在太阳能利用领域具有广泛的应用前景。
书山有路勤为径，学海无涯苦作舟
真空玻璃管集热器与金属集热器(平板式)太阳热水器的比
较
真空玻璃管集热器式太阳热水器结构、技术及性能特点：(1)真空玻璃管集热器式太阳能热水器通常由玻璃内管、外管构成，内管内壁装水与保温水箱相连通，循环，内管外壁涂有选择性涂层用于吸收阳光，内管与外管之间保持一定距离，通常1cm，将内、外管之间抽成真空后熔接，集热时，当阳光透过外管照射到内管上，内管发热后，将内管内的水全部加热，利用冷热比重不同的物理原理，由管内与保温水箱内的水相互交递循环，最终将保温箱内的水加热。
(2)保温水箱
保温水箱由内胆、保箱层、外壁、进出水管及排气管组成。
内胆采用耐高温，不易腐蚀，无毒的材料制作，通常采用304#不锈钢焊接，保温层采用不易传热的材料构成，通常采用聚安脂发泡块或玻璃棉制作。
外壁采用铝板、不锈钢板、彩钢板或镀铝锌板等抗紫外线不易腐蚀的材料制作。
并采用压边、打钉的制作方式完成。
(3)玻璃管真空隔热式集热器的太阳能热水器由于玻璃管之间已抽成真空，故集热器部分保温及抗冻性能较好，但由于玻璃管成型小的特点，形成了集热管只能每条单独插入水箱，依靠水箱内的橡胶件套住密封。
这种太阳能热水器不能承受较大的承压，安装保养、维修困难；热效率比平板式低，故障较高，热启动较慢，使用寿命比平板式短。
金属集热器（平板）式太阳热水器结构、技术及性能特点：
(1)该种太阳能热水器由金属集热器，储水箱构成。
集热器由集热芯片。
桑乐阳台壁挂太阳能助力低碳生活
“我现在搬进了高层住宅安置小区，普通太阳能不好安装，听说你们这儿有专门为高层住宅楼设计的新产品，特意来咨询一下。
”刚搬进新房子的王大爷走进桑乐太阳能济南销售部对服务人员说。
事实也的确如此，随着经济发展和用地紧张局面进一步加剧，高层住宅越来越多，普通太阳能已经无法满足这种安装条件了。
山东桑乐太阳能有限公司经过多年的理论设想和实践探索，在各种设计方案中优中选优，正式向市场推出平板式阳台壁挂太阳能热水器，彻底解决了高层住宅不方便使用太阳能的难题。
桑乐平板式阳台壁挂太阳能，水箱采用桑乐特护内胆，面釉、搪瓷层、底釉三层保护，抗腐蚀能力强，通过了国家16万次耐压疲劳试验和澳洲25万次耐压试验；集热板采用桑乐热能效平板，外罩使用低铁、超白、柔面钢化玻璃，太阳光透光率≥95.51%，反射率≤4.03%，坚固耐用，极大减少了真空管式产品可能出现的玻璃破碎伤人的隐患；核心吸热部件选用热导体铜，每块集热板上涂有选择性吸收涂层，涂层稳定，不衰减；以特种防冻液作为导热介质，沸点低，热交换效率高，即使在寒冷的条件下热水温度也能得到有力的保证。
另外，平板吸热模块也有效避免了某些真空管式阳台壁挂太阳能因为封闭的真空管内温度过高（可能高达三四百度）而导致吸热体——铜片粉化的重大技术缺陷，具有更好的使用价值和推广前景。

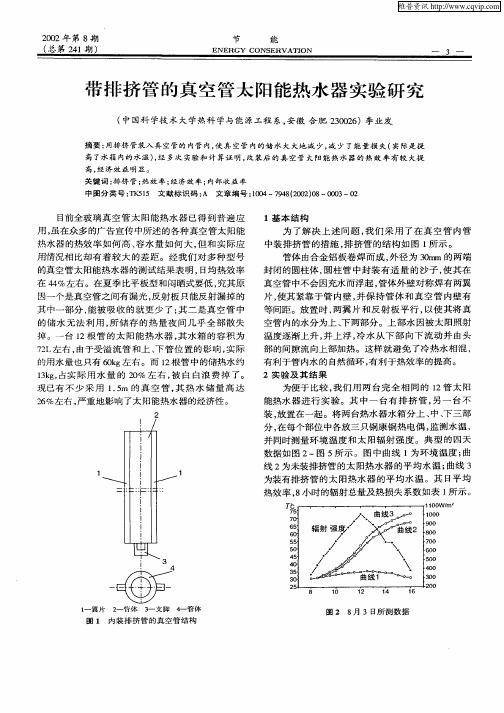

真空管太阳能热水器工作原理
真空管太阳能热水器的工作原理是利用太阳能来加热水。
它由太阳能集热器、水箱、水管等部分组成。
太阳能集热器通常采用真空管形式，每个真空管里有两层玻璃管，两者之间抽成真空状态以减少能量的散失。
内管上涂有吸收太阳能的黑色吸热涂层，当太阳光照射到吸热涂层上时，涂层会吸收太阳能并转化为热量。
当太阳光照射到集热器的真空管上时，吸热涂层吸收热量并使内管内的水被加热。
加热后的水会上升到上部的水箱中，因为冷水比热水密度大，所以热水会自然上浮到水箱的顶部，形成热水层。
当用户需要用到热水时，通过水管连接到水箱中的热水层，从而取出热水使用。
同时，冷水会从水箱底部的冷水层进入集热器进行加热，形成循环。
这样，太阳能集热器不断地吸收太阳能，将能量转化为热量，使水箱中的水保持一定的温度。
当天气晴朗时，太阳能集热效果最好，能够达到较高的温度；而在阴天或夜晚，集热器吸收的能量较少，热水的温度相应低一些。
总的来说，真空管太阳能热水器利用太阳能的热量来加热水，通过循环使水箱中的水保持热水状态，提供给用户使用。
真空管集热器真空管集热器是在平板集热器基础上发展起来的新型集热装置。
按照吸热体的材料分类，可分为玻璃吸热体真空管（或称为全玻璃真空管）集热器和金属吸热体（玻璃—金属）真空管集热器两大类。
（一）全玻璃真空管集热器1、全玻璃真空的基本结构全玻璃真空管由外玻璃管、内玻璃管、选择性吸收涂层、弹簧支架、消气剂等部件组成，其形状如一只细长的暖水瓶胆（图3- ）。
图3—全玻璃真空管结构示意图1.外玻璃管2.内玻璃管3.选择性吸收涂层4.真空5.弹簧支架6.消气剂7.保护帽全玻璃真空管的一端开口，将内玻璃管和外玻璃管的管口进行环状熔封；另一端分别封闭成半球形圆头，内玻璃管用弹簧支架支撑于外玻璃管上，以缓冲热胀冷缩引起的应力。
在内玻璃管和外玻璃管之间的夹层抽成高真空。
在外玻璃管尾端一般粘结一只金属保护帽，以保护抽真空后封闭的排气咀。
内玻璃管的外表面涂有选择性吸收涂层。
弹簧支架上装有消气剂，它在蒸散以后用于吸收真空集热管运行时产生的气体，起保持管内真空度的作用。
2、全玻璃真空管集热器的基本结构若干支真空管按照一定规则排列成的真空管阵列与联集管（或称为联箱）、尾托架和反射器等部件一起组成一台真空管集热器（图3—）。
全玻璃真空管集热器的联箱一般有圆形和方形两种，多采用不锈钢板制作，集热器配管接头焊接在联箱的两端。
联箱的一面或两面按设计的真空管间距开孔，真空管的开口端直接插入联箱内，真空管与联箱之间通过硅橡胶密封圈进行密封。
为了提高真空管集热器的性能，一些厂家的产品在真空管阵列的背面增设了反射板，其中多为平面漫反射板，一般采用铝板或涂白漆的平板制成。
因为反射板长期暴露在空气中，容易积聚灰尘和污垢，需要经常清理，否则反射效果会受到影响，并且反射板增大了集热器的风阻，影响集热器安装的稳定性，所以，风沙比较大的地区不宜安装带反射板的集热器。
图3— 全玻璃真空管集热器结构示意图1.全玻璃真空管2.联集管3.保温层4.保温盒外壳5.密封圈6.配管接口7.反光板8.尾托架按照真空管的安装走向的不同，全玻璃真空管集热器可分为竖直排列（南北向）和水平排列（东西向）两种排列形式，其中水平排列又有水平单排和水平双排两种形式，（图3— ）。
