常用铜排尺寸

国标铜排载流量表
电气工程
估算法:
单条铜母排载流量=宽度(mm)某厚度系数
双母排载流量=宽度(mm)某厚度系数某1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽某厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]某2.45(不推荐此类选择,最好用异形母排替代)
铜排[40℃]=铜排[25℃]某0.85铝排[40℃]=铜排[40℃]/1.3例如求TMY100某10载流量为：
单层：100某18８=1800(A)[查手册为1860A]；
双层：2(TMY100某10)的载流量为：1860某1.58=2940(A)；[查手册为2942A]；三层：3(TMY100某10)的载流量为：1860某2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

电气工程

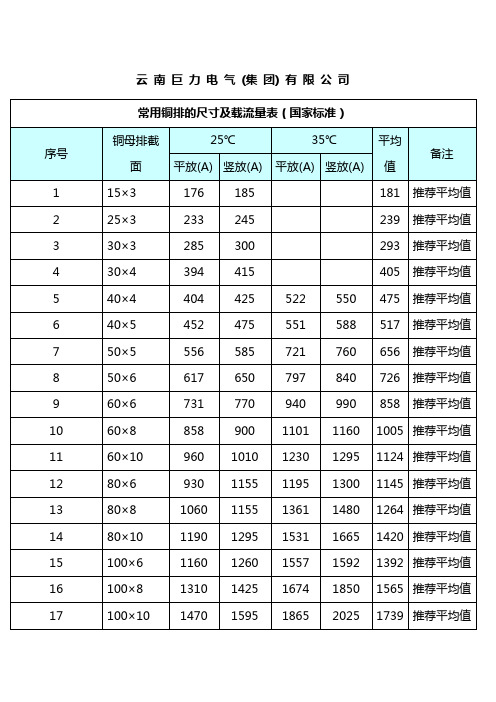

常用铜排的尺寸及载流量表一、矩形铜排
电气工程
二、铜导线载流量(35℃)
三、抽屉柜抽屉导线选用标准。

400变压器铜排规格选择表
对于400变压器铜排的规格选择，需要考虑以下几个因素：
1. 电流负载：根据变压器的额定容量和使用环境，计算出所需的电流负载。

2. 环境温度：根据使用环境的最高温度，推算出变压器铜排的设计温度，进而确定所选用的铜材料的尺寸。

3. 安全系数：为确保安全可靠，应考虑适当的安全系数，通常取值为1.2-1.5。

4. 铜排间距：为确保运行稳定，应根据实际情况确定铜排的间距，以避免过近导致短路等问题。

综合考虑以上因素，可以参考以下表格进行400变压器铜排规格选择：
| 额定容量（KVA） | 铜排截面积（mm） |
| --------------- | ------------------ |
| 50 | 80 |
| 100 | 100 |
| 200 | 120 |
| 400 | 150 |
| 500 | 180 |
| 630 | 200 |
需要注意的是，这只是一个参考表格，具体选择应结合实际情况进行计算。

同时，也需注意铜排的加工、安装等问题，以确保其质量
和稳定性。

国标铜排规格型号及载流量
国标铜排的规格型号和载流量取决于其厚度、宽度和长度。

以下是一些常见的国标铜排规格型号及对应的载流量范围：
1. 规格型号：BVR-16
- 厚度：1.6mm
- 宽度：10mm
- 长度：1000mm
- 载流量范围：90A - 120A
2. 规格型号：BVR-20
- 厚度：2.0mm
- 宽度：15mm
- 长度：1000mm
- 载流量范围：120A - 150A
3. 规格型号：BVR-25
- 厚度：2.5mm
- 宽度：20mm
- 长度：1000mm
- 载流量范围：150A - 180A
需要注意的是，这只是一些常见的规格型号和对应的载流量范围，实际情况可能会有所不同。

在选择国标铜排时，建议参考具体的技术参数表或咨询专业人士以获得准确的信息。

铜排规格铜排是一种常用的导电材料，具有良好的导电性能和热传导性能。

常见于电子、电气和通信领域。

本文将介绍铜排的规格参数，包括尺寸、厚度、宽度和长度等。

尺寸规格在选择铜排时，尺寸是一个重要的考虑因素。

以下是铜排的常见尺寸规格：•厚度（Thickness）：铜排的厚度通常以毫米（mm）为单位。

常见的厚度规格有0.5mm、1mm、1.5mm等。

•宽度（Width）：铜排的宽度通常以毫米（mm）为单位。

常见的宽度规格有5mm、10mm、15mm等。

•长度（Length）：铜排的长度通常以米（m）为单位。

常见的长度规格有1m、2m、3m等。

以上规格参数可以根据具体需求进行组合，以满足不同应用场景的需求。

表面处理为了保护铜排表面免受氧化和腐蚀等影响，通常会进行表面处理。

以下是常见的表面处理方式：•镀锡（Tinning）：将铜排的表面涂覆一层锡，以提供更好的抗氧化和耐腐蚀性能。

•镀镍（Nickel plating）：将铜排的表面镀覆一层镍，以提高表面硬度和耐磨性。

•镀金（Gold plating）：将铜排的表面镀覆一层金，以提供更好的导电性能和耐腐蚀性能。

表面处理能够有效延长铜排的使用寿命，并提高其在特定环境中的稳定性。

导电性能铜排具有优良的导电性能，能够满足电流传输的要求。

以下是铜排的导电性能参数：•电导率（Electrical conductivity）：电导率是衡量材料导电能力的指标。

铜排的电导率非常高，通常在56MS/m以上。

•导电阻（Electrical resistance）：导电阻是电流通过导线时所遇到的阻力。

铜排的导电阻较低，可以有效降低能量损耗。

铜排的导电性能使其成为优选的导电材料，适用于各种高电流传输和低能耗要求的应用场景。

热传导性能铜排不仅具有优良的导电性能，还具有出色的热传导性能。

以下是铜排的热传导性能参数：•热导率（Thermal conductivity）：热导率是材料传导热量的能力。

国标铜排载流量表之南宫帮珍创作一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 550 40×5 452 475 551 588 50×5 556 585 721 760 50×6 617 650 797 840 60×6 731 770 940 990 60×8 858 900 1101 1160 60×10 960 1010 1230 129 580×6 930 1010 1195 1300 80×81060 1155 1361 1480 80×10 1190 1295 1531 1665100×6 1160 1260 1557 1592 100×8 1310 1425 1674 1850 100×10 1470 1595 1865 2025 120×8 1530 1675 1940 2110 120×10 1685 1830 2152 2340 2(60×6) 1126 1185 1452 1530 2 (60×8) 1460 1480 1503 1600 2(60×1 1680 1170 2140 22502(80×6) 1320 1433 1705 1855 2(80×8 1651 1795 2117 251 52(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 2995 2(120×10) 2615 2840 3330 362 0二、铜导线载流量(35℃)截面（mm²）1 1.5 2.5 4 6 10 1625 35 50 70 95载流量（A）:10 13 17 23 30 45 85110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×250×270×250×370×3电流（A）50 63 80 100 125 160 200 250300 400 500 600估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按58A/平方,铝应该按35A/平方经常使用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[1220, 1018, 816, 614, 513, 412].双层铜排[40℃]=1.561.58单层铜排[40℃]（根据截面年夜小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近.经常使用铜排的尺寸及载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3176 18520×3233 24525×3285 30030×4394 41540×4404 425522 55040×5452 475 551 58850×5556 585 721 76050×6617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A） 10 13 17 23 30 45 85 110 136 170 216 263 三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A） 50 63 80 100 125 160 200 250 300 400 500 600一、矩形铜排25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×317618520×323324525×3285 30030×439441540×4404 42552255040×5452 47555158850×5556 58572176050×6617 65079784060×6731 77094099060×8858 9001101116060×10960 10101230129580×6930 10101195130080×81060 11551361148080×101190 129515311665100×61160 126015571592100×81310 142516741850100×101470 159518652025120×81530 167519402110120×101685 1830215223402(60×6)1126 1185145215302(60×8)1460 14801503 160 02(60×10)1680 11702140 2 2502(80×6)1320 14331705 1 8552(80×8)1651 1795211725152(80×10)1950 21202575 2 7352(100×6)1564 17002000 2 1702(100×8)1930 21002470 2 6902(100×10)2320 25002935 3 1852(120×8)2140 23302750 2 9952(120×10)2615 28403330 3 620二、铜导线载流量(35℃)截面（mm²）110 1.513 2.517 423630 1045 1685 25110 35136 50170 70216 95263载流量（A）10 13 17 23 3045 85 110 136 170216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 3550 70 35×250×270×250×370×3电流（A）50 6380 100 125 1 60 200 250 300400 500 600。

机房接地铜排规格
机房接地铜排是机房内部的一种重要设备，它的作用是将机房内的电
气设备接地，保证机房内部的电气安全。

接地铜排的规格是指它的尺寸、材质和电气性能等方面的要求。

下面我们来详细介绍一下机房接
地铜排规格的相关内容。

一、尺寸规格
机房接地铜排的尺寸规格主要包括长度、宽度和厚度等方面的要求。

一般来说，机房接地铜排的长度应根据机房的实际情况来确定，一般
为1米或2米。

宽度一般为50mm或100mm，厚度一般为6mm或8mm。

当然，具体的尺寸规格还需要根据机房的实际情况来确定，以满足机房内部的电气安全要求。

二、材质规格
机房接地铜排的材质规格主要包括材料种类、材料厚度和表面处理等
方面的要求。

一般来说，机房接地铜排的材料应选用高纯度的铜材料，以保证其良好的导电性能和耐腐蚀性能。

材料厚度一般为6mm或
8mm，表面处理一般为镀锡或镀银等，以提高其耐腐蚀性能和导电性能。

三、电气性能规格
机房接地铜排的电气性能规格主要包括接地电阻、电流容量和绝缘电阻等方面的要求。

接地电阻应小于4Ω，电流容量应大于100A，绝缘电阻应大于10MΩ。

这些电气性能规格的要求是为了保证机房接地铜排的电气安全性能，防止因接地不良而导致的电气事故发生。

综上所述，机房接地铜排规格是机房内部电气安全的重要保障。

在选择机房接地铜排时，需要根据机房的实际情况来确定其尺寸、材质和电气性能等方面的要求，以保证机房内部的电气安全。

同时，在使用机房接地铜排时，还需要定期检查和维护，以确保其良好的电气性能和安全性能。
