中央空调监控系统中央空调监控系统是一套工业远程监控系统。
利用此系统,可以通过电脑对中央空调的主机和管道系统的各类参数进行远程集中监控。
中央空调监控系统包括:空调冷源监控、空调机组监控、新风机组监控、风机盘管监控、膨胀水箱高、低水位监测报警和屋顶排气风机、通风机控制等。
一、系统结构本系统采用模块化可编程控制器(PLC)进行设计,使用人机界面进行集中操作,保证系统的安全、可靠、连续运行。
整个监控系统由可编程控制器(PLC)、监控电脑和数据通讯网络(TCP/IP以太网)组成。

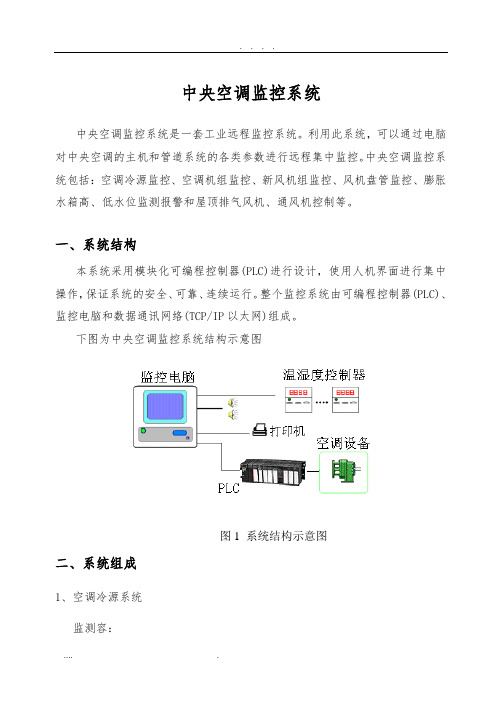

下图为中央空调监控系统结构示意图二、系统组成1、空调冷源系统监测容:图1 系统结构示意图◇冷水机组运行状态◇冷冻水泵、冷却水泵、冷却塔风机运行状态◇冷水机组冷冻水、冷却水管水流状态◇冷却水供、回水温度◇冷冻水供、回水温度◇冷冻水供、回水压差◇冷冻水总供水流量◇冷冻水供、回水管电动平衡阀瞬时开度◇冷水机组冷冻水、冷却水供水阀开关控制容:(1)系统根据事先编制好的工作及节假日作息时间表自动启停机组,并自动累计机组运行时间,提示定时维修;(2)根据冷冻水供、回水温度及总供水流量计算实际冷负荷,按冷水机组额定制冷量,控制冷水机组运行台数,达到节能目的;(3)根据冷水机组累计运行时间,在不需要开启全部冷水机组时,启动累计运行时间最短的冷水机组,使设备处于均衡运行状态;(4)为保证机组的安全可靠运行,系统按以下顺序进行启停:启动顺序:冷却塔进水蝶阀→冷却塔风机→冷却水蝶阀→冷却水泵→冷冻水蝶阀→冷冻水泵→延时冷水机组;停止顺序:冷水机组→延时冷冻水泵→冷冻水蝶阀→冷却水泵→冷却水蝶阀→冷却塔风机→冷却塔进水蝶阀;(5)根据冷冻水供、回水总管压差,调节旁通阀开度,保持冷冻水系统压力的稳定;(6)通过调整冷却塔风机的运行台数,使冷却水供水温度保持在设定围;(7)根据季节变化进行冬夏季转换。
2、空调机组系统监测容:◇空调机组送风机运行状态、故障状态◇空调机组过滤器阻塞状态、提醒运行操作人员及时清洗◇空调机组新风温、湿度◇空调机组回风温、湿度◇空调机组送风温、湿度控制容:(1)系统根据事先编制好的工作及节假日作息时间表自动启停机组,并自动累计运行时间,提示定时维修;(2)根据室外空气状况,调节新、回风阀开度,合理利用新风,节约能源;(3)根据回风温度,自动调节表冷器/加热器的冷/热水阀开度,使回风温度控制在设定值;(4)根据回风湿度,自动调节加湿阀的开关,满足室湿度要求;(5)在北方地区冬季气候寒冷,为防止空调机组盘管受冻,在表冷器后端设置防冻开关,当温度低于一定值(一般设定为5ºC)时报警,并自动停止风机,关闭新风阀,全部打开热水阀,以防盘管冻裂;(6)新风阀与送风机联锁,风机停止时自动关闭新风阀。
控制工程C ontrol Engineering of China May 2005Vol.12,No.32005年5月第12卷第3期文章编号:1671 7848(2005)03 0260 03收稿日期:2005 02 03; 收修定稿日期:2005 03 01基金项目:国家自然科学基金重点资助项目(50235040) 作者简介:衷卫声(1967 ),男,江西宜春人,副教授,主要从事测控技术等方面的教学与科研工作。
楼宇中央空调计算机监控系统的设计及实施衷卫声1,姜 军1,宋贤民1,杜 焰2(1.南昌大学环境科学与工程学院,江西南昌 330029; 2.江西师范大学化学系,江西南昌 330029)摘 要:针对日益复杂的楼宇中央空调的监控要求,分析了楼宇中央空调控制系统的干扰因素,并重点阐述了空调湿度控制系统的特点。
实验表明空调湿度控制系统具有一定的时变时滞特性,控制策略使用了鲁棒数字PII 。
该策略的主要控制思想是: 小 比例和积分控制实现时变时滞的鲁棒调节控制、修正积分控制抑制定值负载干扰。
监控部分采用小型集散控制系统,并详细介绍了该监控系统的组成方案及仪表选型,最后简述了该监控方案的运行效果和节能效果。
关 键 词:中央空调;小型集散控制系统;鲁棒数字PII 控制器中图分类号:TP 274 文献标识码:ADesign and Implementation of Central Air conditioner ComputerMonitored Control SystemZ HO NG Wei sheng 1,JIANG Jun 1,SONG Xian min 1,DU Yan2(1.College of Environment Science and Engi neering,Nanchang University,Nanchang 330029,China;2.Department of Chemistry,Jiangxi Normal Universi ty,Nanchang 330029,China)Abstract :The disturbing factors of central air conditioner control system in the office building are studied for the increasing complicated requirements of monitored control central air condi tioner.The characteristics of air conditioner hu midity moni tori ng system are emphasized.T he experi ments show that the air conditioner humidity monitor system has the properties of ti me varying and ti me delay.Robust digi tal PII is ap plied in monitor strategy.The li ttle proportion +time varying and time delay robust adjusting monitor is controlled by integral,and the fixed value loading interference is restrained by adjusting integral moni tor.Mini typed distributed control system is adopted i n moni tor posing scheme of this moni tor system and selecting meters are introduced in detailed.The function and saving energy effects of this scheme are also su mmarized.Key words :central air condition;mini typed distributed control sys tem;robust di g i tal PII1 引 言近年来,各种大、中型供冷、供热的中央空调工程越来越受到各行各业人们的重视。
中央空调系统监控方案
计算机网络监控系统随着规范化和标准化发展,目前系统总体网络结构大致如图3所示:监控系统由管理总线、控制总线和现场总线三层网络结构组成。
监控系统的扩展和开放性主要是基于管理总线和控制总线两层,管理总线层目前不仅在国内,在世界都已经趋于标准化,即基于TCP/IP协议的计算机网络,因操作系统本身具备联网能力,管理层的系统集成和互联,是非常成熟和易行的方案,也是贵司机房冰水监控系统进一步扩展的技术基础。
对于目前系统现状,空调系统主要是基于控制总线(C-BUS)和现场总线(RS485),对空调系统设备进行集中管理和监控。
2.3.1 集中监控方案设计
改造前,各机房冰水机及水泵,由人工根据季节和经验进行控制。
改造后,系统可以根据不同季节和不同负荷情况,自动调整主机和水泵的运行数量,做到既能保证生产需要,又能最大限度的节约电能。
改造后,采用OMRON CPM1H PLC为控制器,并采用RS485方式与主控室监控计算机通讯,实现系统的集中监控。
2.3.2集中监控和管理的主要优势
在线集中监视动力设备运行状况,第一时间获得设备故障信息;
能集中监控和计划管理设备运行,实现动力系统节能、高效、安全运行;
建立动力设备在线运行信息档案,记录设备历史运行资料;
数字化、信息化动力设备运营信息,进一步实现跨部门、跨车间的信息共享;
提高设备自动化程度,大大简化系统维护工作,提高安全运行时间;
图4:冰水系统整体网络系统示意图
1。
中央空调自控系统施工方案一、引言中央空调自控系统是一种利用先进的控制技术,实现对中央空调系统进行集中控制与管理的系统。
它能够自动调节空调的温度、湿度、风速等参数,实现室内舒适的环境条件。
本文将介绍中央空调自控系统的施工方案,包括系统组成、施工步骤、设备选型等内容,以期为工程实施提供一定的指导。
二、系统组成中央空调自控系统主要由以下几个组成部分构成:1. 控制器:负责接收传感器反馈的信号,并根据设定的参数进行控制。
2. 传感器:包括温度传感器、湿度传感器、CO2传感器等,用于实时监测室内环境参数。
3. 执行器:如电动阀门、风机等,用于执行控制命令,调节空调系统的运行状态。
4. 通信网络:用于实现传感器、控制器和执行器之间的信息交互和数据传输。
三、施工步骤中央空调自控系统的施工步骤主要分为系统设计、材料采购、布线安装、设备调试等阶段。
1. 系统设计根据不同的工程需求,进行中央空调自控系统的整体设计。
包括系统的布置图、电路图、通信网络方案等。
确保系统设计与实际工程的要求相符合。
2. 材料采购根据系统设计的需求清单,采购所需的控制器、传感器、执行器等设备,确保设备的质量和性能符合规定标准。
3. 布线安装根据设计图纸进行布线安装。
将控制器、传感器与执行器之间的连接线缆进行合理布置,并进行相关的接线工作。
确保布线的可靠性和安全性。
4. 设备调试安装完毕后,对系统进行调试。
包括控制器和传感器的正常工作状态检查、执行器的校准等工作。
确保系统运行的稳定性和效果。
四、设备选型设备选型是中央空调自控系统施工中的重要环节。
合理的设备选型能够确保系统的性能和可靠性。
1. 控制器选型根据系统的规模和功能需求,选择合适的控制器。
考虑控制器的品牌、型号、功能、扩展性等因素。
2. 传感器选型根据需要监测的参数和准确度要求,选择合适的传感器。
如温度传感器、湿度传感器、CO2传感器等。
3. 执行器选型根据系统的要求,选择合适的执行器,如电动阀门、风机等。
中央空调监控原理
中央空调监控系统是为了实现对中央空调设备的实时监测和管理而设计的。
该系统基于传感器技术和通信技术,通过采集和传输各种参数和状态数据,实现对中央空调设备的监控和控制。
首先,中央空调监控系统利用传感器对中央空调设备的各种参数进行实时监测。
例如,温度传感器可以测量空调系统的进出风口温度,湿度传感器可以监测空调系统的湿度水平,压力传感器可以测量系统中的压力变化等。
这些传感器将实时采集的数据转化为电信号,并传输到监控系统中进行处理。
其次,中央空调监控系统通过通信技术将采集到的数据传输到监控中心。
常见的通信方式包括以太网、无线网络、RS485总线等。
监控中心接收到数据后,通过数据解析和处理,可以实时显示中央空调设备的参数和状态信息。
监控中心通常配备有人机界面,操作人员可以通过界面进行实时监测和控制。
此外,中央空调监控系统还可以通过设定阈值来实现报警功能。
当某个参数超出设定的范围或出现异常时,监控系统会立即发出警报,提醒操作人员及时采取措施。
这样可以有效避免在参数超出范围时对中央空调设备造成进一步的损伤,同时也提高了设备的可靠性和安全性。
总之,中央空调监控系统通过传感器采集中央空调设备的参数数据,并通过通信技术将数据传输到监控中心进行实时监测和控制。
这样可以及时发现设备故障和异常,提高中央空调系统的效率和运行质量。
中央空调系统控制实验报告第一部分中央空调的逻辑控制与被控对象的实验建模一、实验目的1、解中央空调控制系统的结构和组成。
2、熟悉空调机组和制冷(热)机组的启停顺序。
3、掌握响应曲线法建立数学模型。
4、计算单回路控制系统的最佳参数的计算方法。
二、实验内容⑴、风门初始化:新风风门、排风风门全关(即打到零角度);回风风门全开(即打到零角度)房间风门全开(最大角度)。
简而言之,全部风门打到零角度。
这是实际中央空调风门的缺省位置。
(注意:用手操作,非上位机)⑵、将压缩机设定温度6.5度(制冷),或设定为40℃(制热)。
以保持压缩机尽量少停机,给空调机组一个恒定的冷冻(热)水温度。
(不要启动)⑶、机组通电,运行PLC(即把拨片开关从中间拨到上边的动作,拨片位置见附图)。
⑷、打开PC机上的组态王应用程序。
(选择智能大厦中央空调控制系统工程,按按扭栏上的“运行”按扭。
1.熟悉中央空调的逻辑控制顺序(1)开启顺序为:●进入手动控制系统界面,设定冷热水调节阀为一定开关量,即开冷冻水阀门。
●进入制冷机组界面,启动冷冻水水泵。
●启动压缩机。
●返回手动控制系统界面,启动风机。
等待风机启动完毕。
●打开新风风门和排风风门为一定角度,回风风门为一定角度,即打开风门。
启动完毕。
熟悉一下过滤网堵塞报警和风机报警,即拔掉压差传感器,观察。
当过滤网两旁存在压差时,报警;当风机启动后没有压差时,报警。
(2)停止顺序:●停压缩机。
●停冷冻水水泵。
●停风机。
●关各个风门为缺省位置。
即关风门。
●关电动调节阀,即关冷冻水水阀。
停机完毕。
2.中央空调系统的实验建模⑴新风处理机组建模准备工作同上。
实验步骤:●进入手动控制界面,设定新风风门和排风风门为全开,回风风门全闭。
(用上位机操作)●进入制冷机组控制界面,启动“与调节阀互补”控制方式,冷冻水泵将启动。
●启动压缩机,等待压缩机第一次自动停机。
●然后,记录送风温度开始温度,给冷热水调节阀一个设定值(小于20%),如10%;启动风机。
中央空调实验系统的监控设计与实施
文章针对中央空调实验系统进行了监控方案设计,采用了MICROMASTER 420 变频器和C9090A多功能控制器进行PID调节和控制,并应用MCGS组态软件实现监测参数实时采集、显示和远程控制。
标签:空调;变频器;控制器;MCGS
引言
当今世界能源日益紧张,建筑能耗占总能耗的比例约为30%,而空调能耗占建筑能耗的比例约为50%。
由此可见,空调系统在满足工艺性和舒适性的前提下,如何提高运行效率,实现能效比的最大化已成为空调系统设计和运行过程中的关键问题。
文章以我校中央空调实验系统为基础,应用现有的自控技术及产品,设计开发操作简单、可视化强的监控系统,为专业发展提供更完善的实训平台。
1 中央空调实验系统监控方案设计
1.1 中央空调实验系统的组成
中央空调实验系统由冷、热源系统;空调水系统;空气调节系统;空气输配系统和空调房间组成。
冷源系统由压缩机、膨胀阀、蒸发器、冷凝器组成,为风冷式系统;热源由热水器提供。
水系统包括冷热媒供回水系统,补水系统和膨胀水箱。
空气调节系统为卧式空气处理机组,包括混合段、过滤段、表冷段、加湿段、风机段等,箱体上盖可拆卸,便于观察箱体内部构造。
空气输配系统包括送风管、消声器、回风管、新风管和排风管以及相应的风口。
各个子系统的相应部位做了保温处理。
整个系统规模虽小,但五脏俱全,并且各个子系统均采用敞开式布置,将理论知识与实际设备直接对应,便于观察和理清各个子系统的组成和相互联系。
1.2 中央空调实验系统监控方案设计
针对整个实验系统流程,采用闭环控制方式,应用现场设备实现数据采集,应用控制器、变频器实现设备控制,应用MCGS组态软件实现整个监控系统的运行程序编制、动画显示和远程控制。
主要实现以下监控内容:制冷主机(风冷)的控制,控制量为开关量输出DO;空调水泵控制,控制量为开关量输出DO;空调机组风机启停控制,控制量为开关量输出DO;空调机组风机PID变频控制,控制量为模拟量输出AO(0-10V);空调回风温度控制(调节阀门PID控制),控制量为模拟量输出AO(0-10V);系统多点温湿度采集,采集系统采用单总线测量技术;空调机组初、中效过滤器堵塞报警信号采集,采集量为开关量输入DI;空调水流量监测,采集信号为模拟量输入AI(4-20MA);空调风管道风速监测,采集信号为模拟量输入AI(4-20MA)。
2 中央空调实验系统实时监控的实施
2.1 设备控制
2.1.1 设备启停控制
应用继电器、熔断开关、PLC等实现制冷主机、水泵、风机等设备的启动和停止,并配备相应的启、停指示灯。
2.1.2 风机的变频控制
应用西门子MICROMASTER420型变频器,根据对空调供、回水温差的采集,对风机进行PID(比例积分微分)调节,从而根据需要改变风机工作状态,进而改变风量,实现空调系统的变风量控制。
2.2 数据采集与监控
2.2.1 系统多点温湿度采集
应用单总线数据采集器负责整个系统大量管道内水的温度采集,负责空调房间各布点的温湿度采集和空调回风口温湿度采集。
2.2.2 过滤器堵塞报警信号采集与监控
应用QBM81型空气压差开关监控过滤器两侧的压差,确定过滤器的工作状态,并以此来确定过滤器的清洗与更换。
2.2.3 空调水流量监控
应用LWGY系列涡轮流量传感器,采集空调水流量的数据。
当空调负荷发生变化时,根据采集数据经控制器的运算,应用HL-2X系列电动调节阀调节冷冻水流量,使供回水温度始终处于设定值,以确保冷水机组工作在高转换效率的最佳状态。
2.2.4 空调风管道风量监控
应用风速测量传感器,实时监测风管内空气流动速度,并转换成相应的电信号传送给监测中心,为风机的PID调节提供依据。
2.3 C9090A多功能控制器和MCGS组态软件的应用
2.3.1 C9090A多功能控制器的应用
应用C9090A多功能控制器确保空调系统按设定的程序正常工作并实现系
统的现场独立运行控制。
其特点是采用CRC16数据校验,保证了数据的完整性。
数字量采集采用了广电隔离设计,RS485通信电路、单总线采集电路、模拟量采集电路及模拟量输出电路采用了防静电防浪涌设计,最大限度保证模块的安全性。
C9090A内设2路PID控制回路,可以通过软件设计设置参数,将采单总线或者模拟量的集信号通过PID回路运算后将信号输出到模拟量输出上。
内部程序同时预设了2组温度控制,可通过设定输出到对应的DO上。
2.3.2 MCGS组态软件的应用
应用在PC机上运行的MCGS组态软件,建立与现场传感器、控制器等监控设备连接,实现空调系统运行参数的采集、处理、分析、计算,构造实时数据库,实现对整个空调系统的远程监控;应用C语言编制脚本程序,实现系统运行策略的编制,使整个软件部分按计划运行;应用各种画图软件对整个操作界面进行设计和布局,并与编辑好的程序进行链接;用动画制作功能实现运行状态的动态显示;应用数据后处理及报表功能实现运行数据的曲线生成,数据文件存档,及报表的输出、打印等。
3 结束语
中央空调实验系统监控设计根据系统的流程和应用需求,基于MICROMASTER 420变频器、C9090A多功能控制器和MCGS组态软件,完成了中央空调实验系统监控系统的设计、设备安装与调试、编程、组态调试。
结果显示各项控制功能达到设计要求,技术先进、功能齐全、人机界面生动友好、操作简单、可视化强,充分满足专业实训需要。
并为空调系统的自动化设计与改造提供可行的实施参考。
参考文献
[1]羊梅,扬婉,罗亚虹.基于MCGS的中央空调实时监控系统设计[J].制冷与空调,2011,6(3):273-276.
[2]刘光平.中央空调监控实训系统的设计和实现析[J].自动化与仪器仪表,2013(5):166-168.
[3]宁永生,王琪辉,张英.大型空调中央监控系统设计[J].暖通空调,2004,19(3):59-61.
[4]姜国伟,赵辛.低成本中央空调计算机控制管理系统[J].计算技术与信息发展,2013(3):62-63.
作者简介:徐世洋(1991,6-),男,辽宁铁岭人,在读本科生。
