液压与气压传动计算题(附答案)

《液压与气压传动》计算题2－1 某液压油的运动粘度为32 mm2/ s ，密度为900 kg／m3，其动力粘度是多少？2－2 已知某油液在20℃时的运动粘度ν20 = 75 mm2/s ，在80℃时为ν80 = 10 mm2/s，试求温度为60℃时的运动粘度。

2－3 压力表校正仪原理如图所示。

已知活塞直径d = 10 mm，螺杆导程L = 2 mm，仪器内油液的体积模量K = 1.2×103 MPa。

当压力表读数为零时，仪器内油的体积为200 mL。

若要使压力表读数为21MPa，手轮要转多少转？2－4 图中，液压缸直径D = 150 mm，活塞直径d＝100 mm，负载F = 5×104 N。

若不计液压油自重及活塞或缸体重量，求a、b两种情况下的液压缸内的压力。

2－5 某压力控制阀如图所示，当p1= 6 MPa时，阀动作。

若d1 = 10 mm，d2 = 15 mm，p2 = 0.5 MPa ，试求。

（1）弹簧的预压力F S；（2）当弹簧刚度k = 10 N/ m时的弹簧预压缩量x。

2－6 在图所示液压缸装置中，d1 = 20 mm，d2 = 40 mm，D1＝75 mm，D2 =125 mm，q vl = 25 L／min。

求v1、v2和q v2各为多少？2－7 油在钢管中流动。

已知管道直径为50 mm，油的运动粘度为40 mm2/s，如果油液处于层流状态，那么可以通过的最大流量是多少？2－8如图所示，油管水平放置，截面1－1、2－2处的内径分别为d1＝5 mm，d2 = 20 mm，在管内流动的油液密度ρ= 900 kg／m3，运动粘度ν= 20 mm2/s。

若不计油液流动的能量损失，试解答：（1）截面1－1和2－2哪一处压力较高？为什么？（2）若管内通过的流量q v＝30 L／min，求两截面间的压力差∆p。

2－9 液压泵安装如图所示，已知泵的输出流量q v = 25L／min，吸油管直径d= 25 mm，泵的吸油口距油箱液面的高度H= 0.4 m。

第一章绪论1－1液压系统中的压力取决于〔〕，执行元件的运动速度取决于〔〕。

1－2液压传动装置由〔〕、〔〕、〔〕和〔〕四局部组成，其中〔〕和〔〕为能量转换装置。

1—3 设有一液压千斤顶，如图1—3所示。

小活塞3直径d＝10mm，行程h=20mm，大活塞8直径D=40mm，重物w＝50000N，杠杆l＝25mm，L＝500mm。

求：①顶起重物w时，在杠杆端所施加的力F；②此时密闭容积中的液体压力p；⑧杠杆上下动作一次，重物的上升量H；④如果小活塞上有摩擦力f l＝200N，大活塞上有摩擦力f2＝1000 N, 杠杆每上下动作一次，密闭容积中液体外泄0.2cm3至油箱，重新完成①、②、③。

图题1—3第二章液压油液2－1什么是液体的粘性？2－2粘度的表式方法有几种？动力粘度及运动粘度的法定计量单位是什么？2－3压力和温度对粘度的影响如何？2—4 我国油液牌号与50℃时的平均粘度有关系，如油的密度ρ＝900kg ／m 3，试答复以下几个问题：1)30号机油的平均运动粘度为( )m 2／s ；2〕30号机油的平均动力粘度为( )Pa ．s ；３) 在液体静止时，40号机油与30号机油所呈现的粘性哪个大？2—5 20℃时水的运动粘度为l ×10—6m 2／s ，密度ρ＝1000kg ／m 3；20℃时空气的运动粘度为15×10—6m 2／s ，密度ρ＝1.2kg ／m 3；试比拟水和空气的粘度( )(A)水的粘性比空气大；(B)空气的粘性比水大。

2—6 粘度指数高的油，表示该油 ( )(A)粘度较大；(B)粘度因压力变化而改变较大；(C) 粘度因温度变化而改变较小；(D) 粘度因温度变化而改变较大。

2—7 图示液压缸直径D=12cm ，活塞直径d＝11.96cm ，活塞宽度L ＝14cm ，间隙中充以动力粘度η=0.065Pa ·s 的油液，活塞回程要求的稳定速度为v＝0.5 m ／s ，试求不计油液压力时拉回活塞所需的力F 等于多少" 第三章 液压流体力学根底§ 3－1 静止流体力学3—1什么是液体的静压力？压力的表示方法有几种？压力的单位是什么？3—2在图示各盛水圆筒活塞上的作用力F ＝3000 N 。

液压与气压传动考试题(一)一.单项选择题（每小题2分，共50分）1. 二位五通阀在任意位置时，阀芯上的油口数目为---------A .2 B.3 C.5 D.42. 应用较广.性能较好，可以获得小流量的节流口形式为------------A .针阀式或轴向三角槽式 B.偏心式或周向缝隙式 C.轴向三角槽式或周向缝隙式D.针阀式或偏心式3. 调压和减压回路所采用的主要液压元件是---------A.换向阀和液控单向阀B.溢流阀和减压阀C.顺序阀和压力继电器D.单向阀和压力继电器4. -------管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。

A. 铜管B.钢管C.橡胶软管D.塑料管5. ------是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。

A.油箱B.过滤器C.蓄能器D.压力计6. 能输出恒功率的容积调速回路是-------------A.变量泵---变量马达回路B.定量泵---变量马达C.变量泵---定量马达D.目前还没有7. 溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的-------A.压力B.流量C.流向D.清洁度8. 当环境温度较高时，宜选用粘度等级-----的液压油A.较低B.较高C.都行D.都不行9. 能将液压能转换为机械能的液压元件是---------A.液压泵B.液压缸C.单向阀D.溢流阀10. 下列压力控制阀中，哪一种阀的出油口直接通向油箱---------A.顺序阀B.减压阀C.溢流阀D.压力继电器11. 液压系统的动力元件是-----------A.电动机B.液压泵C.液压缸D.液压阀12. 活塞有效作用面积一定时,活塞的运动速度取决于-----A.液压缸中油液的压力B.负载阻力的大小C.进入液压缸的流量D.液压泵的输出流量13. 不能作为双向变量泵的是-----------A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵14. 在液压系统中用于调节进入执行元件液体流量的阀是------------A.溢流阀B.单向阀C.调速阀D.换向阀15. 压力控制回路包括-----------A.换向和闭锁回路B.调压.减压和卸荷回路C.调压与换向回路D.节流和容积调速回路16. 液压系统中减压阀处的压力损失是属于--------A.沿程压力损失B.局部压力损失C.两种都是D.两种都不是17. 柱塞泵是用于---------系统中A.高压B.中压C.低压D.都不可以18. 下列液压缸中可以进行差动连接的是-------------A.柱塞式液压缸B.摆动式液压缸C.单活塞杆式液压缸D.双活塞杆式液压缸19. Y型.V形密封圈在安装时，唇口应对应着压力--------的一侧A.高B.低C.都行D.无法确定20. 下列换向阀的中位机能中，能对液压缸进行闭锁的是------------A.O型B.H型C.Y型D.P型21. 外啮合齿轮泵的特点有-------------A.结构紧凑.流量调节方便B.通常采用减小进油口的方法来降低径向不平衡力C.噪音较小.输油量均匀,体积小,重量轻D.价格低廉,工作可靠,自吸能力弱,多用于低压系统22. 单作用叶片泵--------------A.定子内表面近似腰圆形B.转子与定子中心的偏心剧可以改变，在重合时，可以获得稳定大流量C.可改变输油量，还可改变输油方向D.转子径向压力不平衡23. 液压机床开动时,运动部件产生突然冲击的现象通常是-------------A.正常现象，随后会自行消除B.油液中混入了空气C.液压缸的缓冲装置出故障D.系统其他部分有故障24. 缸筒较长时常采用的液压缸形式是----------A.活塞式B.柱塞式C.摆动式D.无杆液压缸25.在一条很长的管中流动的液体，其压力值是------------A.前大后小B.各处相等C.前小后大D.不确定二．多项选择题（每小题2分，共10分）1、液压传动系统中，常用的方向控制阀是-------------A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀2．方向控制回路是----------B.换向回路 B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路3．液压传动系统中，常用的的压力控制阀是----------A.节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀4．-------是速度控制回路A.换向回路B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路5. 液压系统中，常用的执行元件有---------A.液压缸B.液压泵C.液压马达D.压力继电器E.蓄能器F.电磁换向阀三．简答题（每小题5分，共10分）1．容积泵基本的工作条件是？2．简述溢流阀在系统中的应用？四．计算题（12分）1．如有图所示，一个液压泵驱动两个油缸串联工作。

五、计算题 1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵的容积效率为ηVp =0.95，总效率为ηp =0.9。

求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。

解：泵的输出功率为：KWn V p q p q p P Vpp P p Vptp p p p OP 9.456095.0145010200106060603=⨯⨯⨯⨯====-ηη电机所需功率为：KW P P pOpip 519.09.45===η2、已知某液压泵的转速为950r/min ，排量为V P =168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L/min ，额定工况下的总效率为0.87，求： （1）液压泵的理论流量q t ； （2）液压泵的容积效率ηv ； （3）液压泵的机械效率ηm ；（4）在额定工况下，驱动液压泵的电动机功率P i ； （5）驱动泵的转矩T 。

解：（1）q t =V n =950×168÷1000=159.6L/min （2）ηv =q/q t =150/159.6=0.94； （3）ηm =0.87/0.94=0.925（4） P i =pq/(60×0.87)=84.77kW ；（5） T i =9550P/n=9550×84.77/950=852Nm 3、已知某液压泵的输出压力为5MPa ，排量为10mL/r ，机械效率为0.95，容积效率为0.9，转速为1200r/min ，求：（1）液压泵的总效率； （2）液压泵输出功率； （3）电动机驱动功率。

解：（1）η=ηV ηm =0.95×0.9=0.855（2）P=pq ηv /60=5×10×1200×0.9/(60×1000)= 0.9kW （3）P i =P/η=0.9/(0.95×0.9)=1.05kW4、如图，已知液压泵的输出压力p p =10MPa ，泵的排量V P ＝10mL ／r ，泵的转速n P ＝1450r ／min ，容积效率ηPV =0.9，机械效率ηPm =0.9；液压马达的排量V M ＝10mL ／r ，容积效率ηMV =0.92，机械效率ηMm ＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa ，其它损失不计，试求： （1）泵的输出功率； （2）驱动泵的电机功率； （3）马达的输出转矩； （4）马达的输出转速；解：（1）P po=p p q p=p p V p n pηPV=10×10×10−3×1450×0.9/60=2.175KW（2）P Pi=P Po/ηp= P Po/(ηPVηMm)=2.69KWP M=P P−ΔP=10−0.5=9.5MPa（3）T M=p M V MηVM/2π=9.5×10×0.9/2π=13.6Nm（4）n M=-n p V pηPVηMV/V M=1450×10×0.9×0.92/10=1200.6r/min5、如图所示，由一直径为d，重量为G的活塞浸在液体中，并在力F的作用下处于静止状态。

概述、液压泵和马达练习题一、填空题1、液压泵是一种能量转换装置，它将机械能转换为（液压能）是液压传动系统中的动力元件。

2、液压传动中所用的液压泵都是靠密封的工作容积发生变化而进行工作的，所以都属于（容积式泵）。

3、泵每转一弧度，由其几何尺寸计算而得到的排出液体的体积，称为（泵的排量）。

4、在不考虑泄漏的情况下，泵在单位时间内排出的液体体积称为泵的（理论流量）。

5、泵在额定压力和额定转速下输出的实际称为泵的（额定流量）。

6、液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。

7、外啮合齿轮泵高压腔的压力油主要通过（轴向间隙）、（径向间隙）、（齿轮啮合线处的间隙）三条途径泄漏到低压腔。

8、液体在管道中存在两种流动状态，即（层流）和（紊流）。

液体的流动状态可用（雷诺数）来判断。

9、常用的粘度表示方法有三种，即（动力粘度或绝对粘度）、（运动粘度）、（相对粘度或条件粘度）。

10、连续性方程是（质量守恒）定律在流体力学中的一种具体表现形式；伯努利方程是（能量守恒）定律在流体力学中的一种具体表现形式。

二、单项选择题1.油液的密度是随哪些因素而变化的。

（C）A温度 B压力 C压力和温度2.某一系统的绝对压力大于大气压力，则其绝对压力为（C ）。

A大气压力减真空度 B大气压力加真空度 C表压力加大气压力。

3.当绝对压力小于大气压时，大气压力减绝对压力是（B ）。

A.相对压力B.真空度C.表压力4.液体的压力增加时液体的粘度（B ）。

A.不变B.增加C.降低5.对密闭容器内的液体施加压力后，压力的传递与（ C ）。

A.方向有关B.力和方向有关C.方向无关6.液压油（d）常常是液压系统发生故障的主要原因。

a、温升过高b、粘度太小c、粘度太大d、受到污染。

7. 我国生产的机械油和液压油采用40O C时的（ C ）其标号。

A.动力粘，PasB.思氏度O EC.运动粘度mm²sD.赛氏秒8. 运动速度（高）时宜采用粘度较低的液压油减少摩擦损失：工作压为（高）时宜采用粘度较高的液压油以减少泄漏。

试题库及参考答案一、填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。

（负载；流量）2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。

（层流；湍流；雷诺数）4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。

（无粘性；不可压缩）5．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。

（粘性；沿程压力；局部压力）6．液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。

通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。

（小孔通流面积；压力差；温度）7．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。

（压力差；缝隙值；间隙）8．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。

（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）9．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。

（大；小）10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。

（柱塞与缸体、缸体与配油盘、滑履与斜盘）11．外啮合齿轮泵的排量与（）的平方成正比，与的（）一次方成正比。

因此，在齿轮节圆直径一定时，增大（），减少（）可以增大泵的排量。

（模数、齿数；模数齿数）12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。

（吸油；压油）13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。

一、填空题：（每空1分，共30分）按大纲选择30空构成填空题。

1、液压与气压传动中工作压力取决于，而与流入的流体多少无关。

活塞的运动速度取决于进入液压（气压）缸（马达）的，而与流体压力大小无关。

2、液压与气压传动系统主要由、、、和传动介质等部分组成。

3、对于液压油来说，压力增大时，粘度；温度升高时，粘度。

4、液体的粘度有三种表示方法，即、、。

5、以大气压力为基准所表示的压力是，也称为，真空度等于。

6、以大气压力为基准所表示的压力是，也称为，绝对压力等于。

7、理想液体作定常流动时，液流中任意截面处液体的总比能由、和组成。

8、管路系统的总压力损失等于所有的和之和。

9、液体的流态有、两种，它们可由来判断。

10、液压泵的主要性能参数包括、、三大部分。

11、常用的液压泵按结构形式分、、三大类。

12、液压泵的工作压力取决于大小和排油管路上的，与液压泵的无关。

13、外啮合齿轮泵的、、是影响其性能指标和寿命的三大问题。

14、液压动力元件是将转化为的能量转换装置，而液压执行元件是将转化为的能量转换装置。

15、液压传动中，液压泵是元件，它将输入的能转化为能。

16、液压传动中，液压缸是元件，它将输入的能转化为能。

17、液压执行元件是将提供的转变为的能量转换装置。

18、液压动力元件是将提供的转变为的能量转换装置。

19、齿轮泵存在三个可能泄漏的部位、、。

20、按用途可将液压控制阀分为、和三大类。

21、限压式变量叶片泵的输出流量由控制，当时输出流量不变，当时输出流量减小。

22、单向阀的作用是，正向时，反向时。

23、液控单向阀液控口在通压力油情况下正向时，反向时。

24、机动换向阀又称，主要用来控制机械运动部件的，其控制精度比行程开关的。

25、电液换向阀是由和组合而成，其中起到先导作用。

26、溢流阀利用被控制压力为信号来改变压缩量，从而改变阀口的和系统的来达到定压目的。

27、溢流阀按结构形式和基本动作方式分和两种。

28、减压阀按所控制的压力不同分、、等三种。

1-1下图中两个水平放置的液压缸，其他情况和图1-1相似。

活塞5用以推动一个工作台，工作台上运动力为F R。

活塞１上施加作用力Ｆ。

液压缸２的缸径为２０ｍｍ，而液压缸４的缸径为５０ｍｍ。

F R为１９６０Ｎ。

在以下几种情况下，计算密封容积种液体压力并分析两活塞的运动。

（a）当活塞１上作用力Ｆ为３１４Ｎ；（b）当Ｆ为１５７Ｎ；（c）当Ｆ为６２８Ｎ。

（不考虑活塞与液压缸之间的摩擦力以及液体通过间隙的泄漏）。

图１－２两个水平放置的液压缸１-2自我检测题１-1中，其他条件不变，只是使活塞1上的作用力F反向（即拉活塞1），问活塞5能否产生运动？为什么？如果工作台上运动阻力F R为零，则又将怎样？1-3图1-9中有两个同心圆筒，内筒外经φ100mm，内筒外壁与外筒内孔在半径方向上的间隙为0.05mm。

筒场200mm，间隙内充满某种粘度的液体。

当外筒不转，内筒以每分钟120转的速度等速旋转时，测得需扭矩1.44N·m（不计轴承上的摩擦扭矩）。

已知液体密度为900Kg/m³，求液体的动力粘度、运动粘度和恩氏粘度。

提示：利用式（1-15），由于间隙很小，式（1-15）可改写成T=μAU/h2-1如图2-4（a）所示U形管侧压计内装有水银，U形管左端与装有液体的容器相连，右端开口与大气相通。

已知：h=20cm，h1=30cm，容器内液体为水，水银的密度为13.6×10³Kg/m³。

试利用静压力基本方程是中等压面的概念，计算A点的相对压力和绝对压力。

又如图2-4（b）所示，容器内同样装有水，h1=15cm，h2=30cm，试求A点的真空度和绝对压力。

，钢3-1某泵排量q=50cm³/r，总泄漏流量△Q=cp，c=29×105cm³/P a·min。

泵以每分钟1450转运转，分别计算p=0.25×105、50×105和100×105Pa时泵的实际流量和容积效率，并画出其容积效率曲线。

一、填空题1．液压系统由 动力 元件、 执行 元件、 控制 元件、 辅助 元件和 传动介质 元件五部分组成。

2．节流阀通常采用 薄壁 小孔；其原因是通过它的流量与 粘度 无关，使流量受油温的变化较小。

3．液体在管道中流动时有两种流动状态，一种是 层流 ，另一种是 紊流 。

区分这两种流动状态的参数是 雷诺数 。

4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 流速 会急剧增加，该处 压力 将急剧降低，这时有可能产生气穴。

5．液压马达把 液压能 能转换成 机械能 能，输出的主要参数是 转速 和 转矩 。

6．液压泵的容积效率是该泵 实际 流量与 理论 流量的比值。

7．液压缸的泄漏主要是由 压力差 和 间隙 造成的。

8．外啮合齿轮泵中，最为严重的泄漏途径是 轴向间隙 。

9．和齿轮泵相比，柱塞泵的容积效率较 高 ，输出功率 大 ，抗污染能力 差 。

10．在旁油路节流调速回路中，确定溢流阀的 调定压力 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 打开 状态。

11．常用方向阀的操作方式有 手动 、 机动 、 电磁 等三种。

1. 液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。

2. 液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四部分组成，其中（动力元件）和（执行元件）为能量转换装置。

3. 液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。

4. 在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。

5. 由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力） 损失和（局部压力） 损失两部分组成。

6. 液流流经薄壁小孔的流量与（小孔通流面积） 的一次方成正比，与（压力差） 的1/2次方成正比。

通过小孔的流量对（温度）不敏感，因此薄壁小孔常用作可调节流阀。

液压传动习题(含答案)第一章概论一、填空题1．液压与气压传动是研究以为能源介质，来实现各种机械传动和自动控制的学科。

答案：有压流体2．液压与气压传动是利用＿＿＿＿＿系统中的＿＿＿＿＿＿流体作为工作介质，传递＿＿＿＿＿＿＿＿＿的一种传动方式。

答案：密闭系统受压运动和动力3．液压与气压传动中有两个很重要概念是系统的工作压力取决于＿＿＿＿＿，与流入的流体多少无关；执行元件的运动速度取决于＿＿＿＿＿＿＿，而与流体压力大小无关。

答案：负载流量 4．液压与气压传动中最基本、最重要的两个参数是＿＿＿＿＿＿和＿＿＿＿＿。

它们相当于机械传动中的＿＿＿＿＿＿和＿＿＿＿＿。

二者的乘积则是＿＿＿＿＿＿＿。

答案：压力流量力速度功率5．液压与气压传动系统＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿五部分组成。

答案：动力元件；执行元件；控制元件；辅助元件；工作介质6．液压泵是将原动机输入的＿＿＿＿＿＿＿转变为液体的＿＿＿＿＿＿＿的能量转换装置。

答案：机械能；压力能7．液压系统中执行元件主要有＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿，气压系统中执行元件主要有＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿。

它们的作用都是将流体的＿＿＿＿＿＿＿能转变成＿＿＿＿＿＿＿能。

答案：液压缸；液压马达8．各种液压阀用以控制液压系统中液体的＿＿＿＿＿、＿＿＿＿＿和＿＿＿＿＿等，以保证执行机构完成预定的工作运动。

答案：压力；流向；流量 9．液压与气压传动的工作介质是＿＿＿＿＿＿，它的功用是传递＿＿＿＿＿＿。

答案：液压油和压缩空气；运动和动力10.液压传动具有：能实现＿＿＿＿＿调速、＿＿＿＿＿保护等优点，但不能保证严格的＿＿＿＿＿。

答案：无级过载传动比二、选择题1．液压系统的工作压力取决于＿＿＿＿＿。

A．负载 B．溢流阀的调定压力 C．泵的额定压力答案：A2．液压系统利用液体的＿＿＿＿＿来传递动力. A．位能 B．动能 C．压力能 D．热能答案：C3．能将液压能转变成机械能的元件是＿＿＿＿＿。

液压与⽓压传动习题及参考答案《液压与⽓压传动》复习题⼀、填空题1、液压传动中，动⼒的传递是靠来实现的，速度的传递按进⾏。

2、液体在管道中存在两种流动状态，时粘性⼒起主导作⽤，时惯性⼒起主导作⽤，液体的流动状态可⽤来判断。

3、液压传动装置除⼯作液体外，由、、和辅助元件四部分组成。

4、液压泵的实际流量⽐理论流量；⽽液压马达实际流量⽐理论流量。

5、液压泵吸油⼝的真空度是由、和三部分组成。

6、已知单活塞杆液压缸两腔有效⾯积21A 2A ，液压泵供油流量为q ，如果将液压缸差动连接，活塞实现差动快进，那么进⼊⽆杆腔的流量是，如果不差动连接，则活塞杆腔的排油流量是。

7、溢流阀的进⼝压⼒随流量变化⽽波动的性能称为，性能的好坏⽤或、和评价。

8、调速阀是由和节流阀⽽成。

9、选⽤过滤器应考虑、、⼯作压⼒、油液粘度和⼯作温度等因素，它在系统中可安装在、、和系统的分⽀油路上。

10、顺序动作回路的功⽤在于使⼏个执⾏元件严格按预定顺序动作，按控制⽅式不同，分为控制和控制。

同步回路的功⽤是使相同尺⼨的执⾏元件在运动上同步，同步运动分为同步和同步两⼤类。

11、典型的液压系统主要由、、、和五部分组成。

12、常⽤的三种粘度表⽰形式为、和。

13、齿轮泵存在、和三种形式的泄漏。

14、三位四通滑阀的中位机能可实现卸载功能的有、和三种形式；可实现液压缸差动连接的形式为。

15、⽓动三⼤件指、和。

16、某泵进⼝处真空度为30kPa,出⼝处表压为0.2MPa,若当地⼤⽓压为750mmHg，则泵进⼝处绝对压⼒为 ,出⼝处绝对压⼒为。

17、在变量泵—变量马达调速回路中，为了在低速时有较⼤的输出转矩、在⾼速时能提供较⼤功率，往往在低速段，先将调⾄最⼤，⽤调速；在⾼速段，为最⼤，⽤调速。

18、旁通型调速阀是由和节流阀⽽成。

19、溢流阀为压⼒控制，阀⼝常，先导阀弹簧腔的泄漏油与阀的出⼝相通。

20、定值减压阀为压⼒控制，阀⼝常，先导阀弹簧腔的泄漏油必须单独引回油箱。

1、如图所示，液压泵输出流量q =25L/min ，向液压缸供油。

设活塞直径D=50mm ，活塞杆直径d =30mm ，进、回油管直径d 1=d 2=10mm 。

求活塞运动速度v 以及进油管、回油管中油液的流动速度v 1、v 2。

解：进油管中液流速度s m d qv /31.501.014.36010254423211=⨯⨯⨯⨯==-π由进入液压缸的流量可求活塞运动速度s m D qv /21.005.014.360102544232=⨯⨯⨯⨯==-π用连续性方程计算回油管中液流速度v d D v d 4)(422222-=ππs m v d d D v /36.321.001.003.005.022222222=⨯-=-= 2、如图所示，A 1=100cm 2，A 2=80cm 2，F 1=30 kN ，F 2=20 kN ，输入流量q 1=15L/min ，求：（1）两液压缸的工作压力p 1、p 2；（2）两液压缸的运动速度v 1、v 2。

解：（1）根据力平衡方程有：222F A p =则： Pa A F p 643222105.210801020⨯=⨯⨯==- 又据力平衡方程有：11121A p A p F =+则： Pa p A F p 66432111105.5105.2101001030⨯=⨯+⨯⨯=+=- （2）因q 1=15L/min=15×10-3 m 3/min ，则5.110100101543111=⨯⨯==--A q v m/min875.1801005.1211222=⨯===A A v A q v m/min 3、如图所示，如图所示的液压缸系统A 1=100㎝2，A 2=80㎝2，缸1输入压力p 1=0.9MPa ，输入流量q 1=10L/min ，不计损失和泄漏。

求：两液压缸承受相同负载时(F 1=F 2)，该负载的数值是多少？两液压缸的运动速度v 1、v 2各是多少？解：212F A p =⋅ 22111A p F A p ⋅+=⋅ 21F F = 解得：2p ＝0.5MPa 21F F =＝5kN 2.110100101243111=⨯⨯==--A q v m/min936.0100802.1121122=⨯===A A v A q v m/min 4、如图所示，两液压缸的结构完全相同。

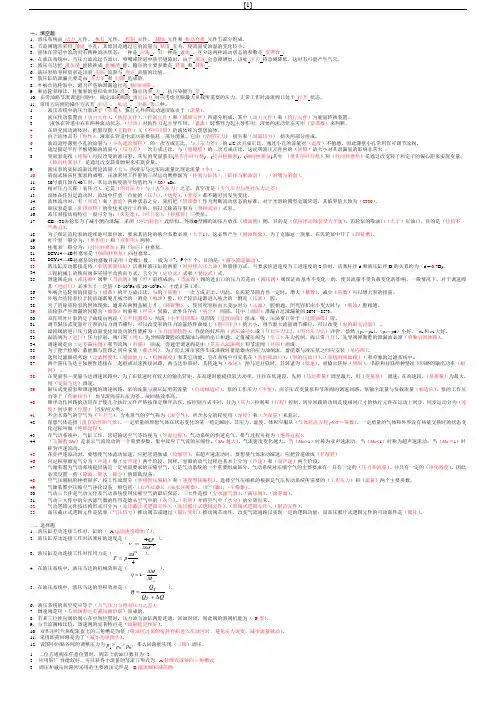

《液压与气压传动》试题库及参考答案一、填空题1．液压系统中的压力取决于负载，执行元件的运动速度取决于流量。

2．液压传动装置由动力元件、执行元件、控制元件和辅助元件四部分组成，其中动力元件和执行元件为能量转换装置。

6．液体的可压缩性随温度的升高而增大，因压力的增高而降低。

7．液体在管道中存在两种流动状态，层流时粘性力起主导作用，紊流时惯性力起主导作用，液体的流动状态可用雷诺数来判断。

8．在研究流动液体时，把假设既无粘性又不可压缩的液体称为理想流体。

10．绝对压力是以绝对真空为基准的压力，相对压力是以大气压力为基准的压力，真空度定义为当绝对压力小于相对压力时，绝对压力小于大气压力的那部分压力值。

12．流体流经管道的能量损失可分为沿程压力损失和局部压力损失。

15．系统工作压力较低环境温度较高时宜选用粘度较高的油液。

16．液压传动所使用的泵是容积式，液压传动是利用液体的压力能量工作的。

17．容积式液压泵是靠密闭容积的容积变化来实现吸油和排油的。

18．液压泵是把机械能转变为液体的压力能输出的能量转换装置，液压马达是把液体的压力能转变为液体的机械能输出的能量转换装置。

19．变量泵是指排量可以改变的液压泵，常见的变量泵有单作用叶片泵、径向柱塞泵、轴向柱塞班其中单作用叶片泵和径向柱塞泵是通过改变转子和定子的偏心距来实现变量，轴向柱塞泵是通过改变斜盘倾角来实现变量。

20．由于泄漏的原因，液压泵的实际流量比理论流量大；而液压马达实际流量比理论流量小。

23．为了消除齿轮泵的困油现象，通常在两侧盖板上开卸荷槽，使闭死容积由大变少时与压油腔相通，闭死容积由小变大时与吸油腔相通。

24．齿轮泵产生泄漏的泄漏途径为：端面间隙泄漏、径向泄漏和齿合泄漏，其中端面泄漏占总泄漏量的80%～85%。

25．油泵的额定流量是指泵在额定压力和额定转速下的输出流量。

26．泵在额定转速和额定压力下的输出流量称为额定流量；在没有泄漏的情况下，根据泵的几何尺寸计算而得到的流量称为理论流量，它反映液压泵在理想状况下单位时间所排出油液的体积。

液压与气压传动试题一、填空题（每空2分，共40分）1．液压传动中，压力决于___负载__________，速度决定于_____流量________。

2．液压传动中，_ 实际输出流量____和____泵的出口压力__相乘是液压功率3．我国生产的机械油和液压油采用_40o C时的运动粘度(mm2/s)为其标号。

4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失__之和。

5．方向控制阀的操纵方式有如下五种形式___手动式_、__机动式___、__电磁式____、_液动式、____电液动式_。

6．溢流阀、减压阀、顺序阀都有____直动式______和____先导式_______两种不同的结构形式7．进油路节流调速回路的功率损失由______溢流损失_________和______节流损失____两部分组成。

二、单选题（每小题2分，共20分）1．压力对粘度的影响是（ B ）A 没有影响B 影响不大C 压力升高，粘度降低D 压力升高，粘度显著升高2．目前，90%以上的液压系统采用（）A 合成型液压液B 石油型液压油C 乳化型液压液D 磷酸脂液3．一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（）A 管内的绝对压力比大气压力大B管内的绝对压力比大气压力小C 管内的相对压力为正值D管内的相对压力等于零4．如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（ C ）A 没有空隙B 没有泄漏C 流量是相等的D 上述说法都是正确的5．在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是（ C ）A Re紊流< Re临界<Re层流B Re紊流= Re临界=Re层流C Re紊流> Re临界> Re层流D Re临界<Re层流<Re紊流6．有卸荷功能的中位机能是（A）A H、K、M型B O、P、Y型C M、O、D型D P、A、X型7．顺序阀的主要作用是（ C ）A 定压、溢流、过载保护B 背压、远程调压C 降低油液压力供给低压部件D 利用压力变化以控制油路的接通或切断8．旁油路节流调速回路在（ A ）时有较高的速度刚度A 重载高速B 重载低速C 轻载低速D 轻载高速9．调速阀可以实现（D）A 执行部件速度的调节B 执行部件的运行速度不因负载而变化C 调速阀中的节流阀两端压差保持恒定D 以上都正确10．可以承受负值负载的节流调速回路是（ C ）A 进油路节流调速回路B旁油路节流调速回路C 回油路节流调速回路D 三种回路都可以填空题（每空1分，共25分）1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在(各个)方向相等。

一、填空题1．液压系统由 动力 元件、 执行 元件、 控制 元件、 辅助 元件和 传动介质 元件五部分组成。

2．节流阀通常采用 薄壁 小孔；其原因是通过它的流量与 粘度 无关，使流量受油温的变化较小。

3．液体在管道中流动时有两种流动状态，一种是 层流 ，另一种是 紊流 。

区分这两种流动状态的参数是 雷诺数 。

4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 流速 会急剧增加，该处 压力 将急剧降低，这时有可能产生气穴。

5．液压马达把 液压能 能转换成 机械能 能，输出的主要参数是 转速 和 转矩 。

6．液压泵的容积效率是该泵 实际 流量与 理论 流量的比值。

7．液压缸的泄漏主要是由 压力差 和 间隙 造成的。

8．外啮合齿轮泵中，最为严重的泄漏途径是 轴向间隙 。

9．和齿轮泵相比，柱塞泵的容积效率较 高 ，输出功率 大 ，抗污染能力 差 。

10．在旁油路节流调速回路中，确定溢流阀的 调定压力 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 打开 状态。

11．常用方向阀的操作方式有 手动 、 机动 、 电磁 等三种。

1. 液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。

2. 液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四部分组成，其中（动力元件）和（执行元件）为能量转换装置。

3. 液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。

4. 在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。

5. 由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力） 损失和（局部压力） 损失两部分组成。

6. 液流流经薄壁小孔的流量与（小孔通流面积） 的一次方成正比，与（压力差） 的1/2次方成正比。

通过小孔的流量对（温度）不敏感，因此薄壁小孔常用作可调节流阀。

液压与气压传动考试题及答案一.单项选择题（每小题2分，共50分）1. 二位五通阀在任意位置时，阀芯上的油口数目为---------A .2 B.3 C.5 D.42. 应用较广.性能较好，可以获得小流量的节流口形式为------------A .针阀式或轴向三角槽式 B.偏心式或周向缝隙式 C.轴向三角槽式或周向缝隙式 D.针阀式或偏心式3. 调压和减压回路所采用的主要液压元件是---------A.换向阀和液控单向阀B.溢流阀和减压阀C.顺序阀和压力继电器D.单向阀和压力继电器4. -------管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。

A. 铜管B.钢管C.橡胶软管D.塑料管5. ------是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。

A.油箱B.过滤器C.蓄能器D.压力计6. 能输出恒功率的容积调速回路是-------------A.变量泵---变量马达回路B.定量泵---变量马达C.变量泵---定量马达D.目前还没有7. 溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的-------A.压力B.流量C.流向D.清洁度8. 当环境温度较高时，宜选用粘度等级-----的液压油A.较低B.较高C.都行D.都不行9. 能将液压能转换为机械能的液压元件是---------A.液压泵B.液压缸C.单向阀D.溢流阀10. 下列压力控制阀中，哪一种阀的出油口直接通向油箱---------A.顺序阀B.减压阀C.溢流阀D.压力继电器11. 液压系统的动力元件是-----------A.电动机B.液压泵C.液压缸D.液压阀12. 活塞有效作用面积一定时,活塞的运动速度取决于-----A.液压缸中油液的压力B.负载阻力的大小C.进入液压缸的流量D.液压泵的输出流量13. 不能作为双向变量泵的是-----------A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵14. 在液压系统中用于调节进入执行元件液体流量的阀是------------A.溢流阀B.单向阀C.调速阀D.换向阀15. 压力控制回路包括-----------A.换向和闭锁回路B.调压.减压和卸荷回路C.调压与换向回路D.节流和容积调速回路16. 液压系统中减压阀处的压力损失是属于--------A.沿程压力损失B.局部压力损失C.两种都是D.两种都不是17. 柱塞泵是用于---------系统中A.高压B.中压C.低压D.都不可以18. 下列液压缸中可以进行差动连接的是-------------A.柱塞式液压缸B.摆动式液压缸C.单活塞杆式液压缸D.双活塞杆式液压缸19. Y型.V形密封圈在安装时，唇口应对应着压力--------的一侧A.高B.低C.都行D.无法确定20. 下列换向阀的中位机能中，能对液压缸进行闭锁的是------------A.O型B.H型C.Y型D.P型21. 外啮合齿轮泵的特点有-------------A.结构紧凑.流量调节方便B.通常采用减小进油口的方法来降低径向不平衡力C.噪音较小.输油量均匀,体积小,重量轻D.价格低廉,工作可靠,自吸能力弱,多用于低压系统22. 单作用叶片泵--------------A.定子内表面近似腰圆形B.转子与定子中心的偏心剧可以改变，在重合时，可以获得稳定大流量C.可改变输油量，还可改变输油方向D.转子径向压力不平衡23. 液压机床开动时,运动部件产生突然冲击的现象通常是-------------A.正常现象，随后会自行消除B.油液中混入了空气C.液压缸的缓冲装置出故障D.系统其他部分有故障24. 缸筒较长时常采用的液压缸形式是----------A.活塞式B.柱塞式C.摆动式D.无杆液压缸25.在一条很长的管中流动的液体，其压力值是------------A.前大后小B.各处相等C.前小后大D.不确定二．多项选择题（每小题2分，共10分）1、液压传动系统中，常用的方向控制阀是-------------A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀2．方向控制回路是----------B.换向回路 B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路3．液压传动系统中，常用的的压力控制阀是----------A.节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀4．-------是速度控制回路A.换向回路B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路5. 液压系统中，常用的执行元件有---------A.液压缸B.液压泵C.液压马达D.压力继电器E.蓄能器 F.电磁换向阀三．简答题（每小题5分，共10分）1．容积泵基本的工作条件是？简述溢流阀在系统中的应用？四．计算题（12分）Array 1．如有图所示，一个液压泵驱动两个油缸串联工作。

五、计算题1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵容积效率为ηVp =0.95，总效率为ηp =0.9。

求泵输出液压功率及驱动该泵电机所需功率（不计泵入口油压）。

解：泵输出功率为：KWn V p q p q p P Vpp P p Vptp p p p OP 9.456095.0145010200106060603=⨯⨯⨯⨯====-ηη电机所需功率为：KW P P pOpip 519.09.45===η2、已知某液压泵转速为950r/min ，排量为V P =168mL/r ，在额定压力29.5MPa 和同样转速下，测得实际流量为150L/min ，额定工况下总效率为0.87，求： （1）液压泵理论流量q t ； （2）液压泵容积效率ηv ； （3）液压泵机械效率ηm ；（4）在额定工况下，驱动液压泵电动机功率P i ； （5）驱动泵转矩T 。

解：（1）q t =V n =950×168÷1000=159.6L/min （2）ηv =q/q t =150/159.6=0.94； （3）ηm =0.87/0.94=0.925（4） P i =pq/(60×0.87)=84.77kW ； （5） T i =9550P/n=9550×84.77/950=852Nm3、已知某液压泵输出压力为5MPa ，排量为10mL/r ，机械效率为0.95，容积效率为0.9，转速为1200r/min ，求：（1）液压泵总效率； （2）液压泵输出功率；（3）电动机驱动功率。

解：（1）η=ηVηm=0.95×0.9=0.855（2）P=pqηv/60=5×10×1200×0.9/(60×1000)= 0.9kW（3）P i=P/η=0.9/(0.95×0.9)=1.05kW4、如图，已知液压泵输出压力p p=10MPa，泵排量V P＝10mL／r，泵转速n P＝1450r／min，容积效率ηPV=0.9，机械效率ηPm=0.9；液压马达排量V M＝10mL／r，容积效率ηMV=0.92，机械效率ηMm＝0.9，泵出口和马达进油管路间压力损失为0.5MPa，其他损失不计，试求：（1）泵输出功率；（2）驱动泵电机功率；（3）马达输出转矩；（4）马达输出转速；解：（1）P po=p p q p=p p V p n pηPV=10×10×10−3×1450×0.9/60=2.175KW（2）P Pi=P Po/ηp= P Po/(ηPVηMm)=2.69KWP M=P P−ΔP=10−0.5=9.5MPa（3）T M=p M V MηVM/2π=9.5×10×0.9/2π=13.6Nm（4）n M=-n p V pηPVηMV/V M=1450×10×0.9×0.92/10=1200.6r/min5、如图所示，由始终径为d，重量为G活塞浸在液体中，并在力F作用下处在静止状态。

液压与⽓压传动计算题（附答案）⼀、填空题:(每空1分,共３0分)按⼤纲选择3０空构成填空题。

1、液压与⽓压传动中⼯作压⼒取决于,⽽与流⼊得流体多少⽆关。

活塞得运动速度取决于进⼊液压(⽓压)缸(马达)得,⽽与流体压⼒⼤⼩⽆关。

２、液压与⽓压传动系统主要由、、、与传动介质等部分组成。

3、对于液压油来说,压⼒增⼤时,粘度;温度升⾼时,粘度。

4、液体得粘度有三种表⽰⽅法,即、、、5、以⼤⽓压⼒为基准所表⽰得压⼒就是,也称为,真空度等于。

６、以⼤⽓压⼒为基准所表⽰得压⼒就是,也称为,绝对压⼒等于。

7、理想液体作定常流动时,液流中任意截⾯处液体得总⽐能由、与组成。

8、管路系统得总压⼒损失等于所有得与之与。

9、液体得流态有、两种,它们可由来判断、10、液压泵得主要性能参数包括、、三⼤部分。

１１、常⽤得液压泵按结构形式分、、三⼤类。

１2、液压泵得⼯作压⼒取决于⼤⼩与排油管路上得,与液压泵得⽆关、13、外啮合齿轮泵得、、就是影响其性能指标与寿命得三⼤问题。

1４、液压动⼒元件就是将转化为得能量转换装置,⽽液压执⾏元件就是将转化为得能量转换装置。

15、液压传动中,液压泵就是元件,它将输⼊得能转化为能、16、液压传动中,液压缸就是元件,它将输⼊得能转化为能、1７、液压执⾏元件就是将提供得转变为得能量转换装置。

１8、液压动⼒元件就是将提供得转变为得能量转换装置。

19、齿轮泵存在三个可能泄漏得部位、、。

20、按⽤途可将液压控制阀分为、与三⼤类、21、限压式变量叶⽚泵得输出流量由控制,当时输出流量不变,当时输出流量减⼩、22、单向阀得作⽤就是,正向时,反向时、23、液控单向阀液控⼝在通压⼒油情况下正向时,反向时。

24、机动换向阀⼜称,主要⽤来控制机械运动部件得,其控制精度⽐⾏程开关得。

２5、电液换向阀就是由与组合⽽成,其中起到先导作⽤。

26、溢流阀利⽤被控制压⼒为信号来改变压缩量,从⽽改变阀⼝得与系统得来达到定压⽬得、27、溢流阀按结构形式与基本动作⽅式分与两种、28、减压阀按所控制得压⼒不同分、、等三种。
