基本原理用X射线衍射法测定残余应力

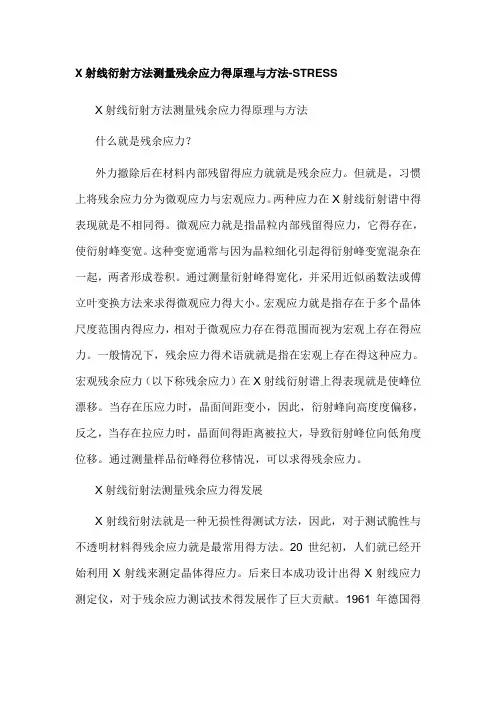

X射线衍射方法测量残余应力得原理与方法-STRESSX射线衍射方法测量残余应力得原理与方法什么就是残余应力？外力撤除后在材料内部残留得应力就就是残余应力。

但就是，习惯上将残余应力分为微观应力与宏观应力。

两种应力在X射线衍射谱中得表现就是不相同得。

微观应力就是指晶粒内部残留得应力，它得存在，使衍射峰变宽。

这种变宽通常与因为晶粒细化引起得衍射峰变宽混杂在一起，两者形成卷积。

通过测量衍射峰得宽化，并采用近似函数法或傅立叶变换方法来求得微观应力得大小。

宏观应力就是指存在于多个晶体尺度范围内得应力，相对于微观应力存在得范围而视为宏观上存在得应力。

一般情况下，残余应力得术语就就是指在宏观上存在得这种应力。

宏观残余应力（以下称残余应力）在X射线衍射谱上得表现就是使峰位漂移。

当存在压应力时，晶面间距变小，因此，衍射峰向高度度偏移，反之，当存在拉应力时，晶面间得距离被拉大，导致衍射峰位向低角度位移。

通过测量样品衍峰得位移情况，可以求得残余应力。

X射线衍射法测量残余应力得发展X射线衍射法就是一种无损性得测试方法，因此，对于测试脆性与不透明材料得残余应力就是最常用得方法。

20世纪初，人们就已经开始利用X射线来测定晶体得应力。

后来日本成功设计出得X射线应力测定仪，对于残余应力测试技术得发展作了巨大贡献。

1961年德国得E、Mchearauch提出了X射线应力测定得sin2ψ法，使应力测定得实际应用向前推进了一大步。

X射线衍射法测量残余应力得基本原理Ｘ射线衍射测量残余内应力得基本原理就是以测量衍射线位移作为原始数据，所测得得结果实际上就是残余应变，而残余应力就是通过虎克定律由残余应变计算得到得。

其基本原理就是：当试样中存在残余应力时，晶面间距将发生变化，发生布拉格衍射时，产生得衍射峰也将随之移动，而且移动距离得大小与应力大小相关。

用波长λ得X射线，先后数次以不同得入射角照射到试样上，测出相应得衍射角2θ，求出2θ对sin2ψ得斜率M，便可算出应力σψ。

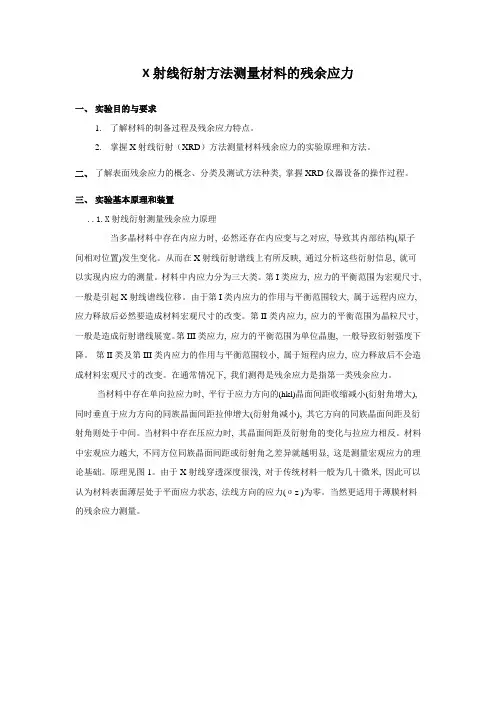

X射线衍射方法测量材料的残余应力一、实验目的与要求1.了解材料的制备过程及残余应力特点。

2.掌握X射线衍射（XRD）方法测量材料残余应力的实验原理和方法。

二、了解表面残余应力的概念、分类及测试方法种类, 掌握XRD仪器设备的操作过程。

三、实验基本原理和装置..1.X射线衍射测量残余应力原理当多晶材料中存在内应力时, 必然还存在内应变与之对应, 导致其内部结构(原子间相对位置)发生变化。

从而在X射线衍射谱线上有所反映, 通过分析这些衍射信息, 就可以实现内应力的测量。

材料中内应力分为三大类。

第I类应力, 应力的平衡范围为宏观尺寸, 一般是引起X射线谱线位移。

由于第I类内应力的作用与平衡范围较大, 属于远程内应力, 应力释放后必然要造成材料宏观尺寸的改变。

第II类内应力, 应力的平衡范围为晶粒尺寸, 一般是造成衍射谱线展宽。

第III类应力, 应力的平衡范围为单位晶胞, 一般导致衍射强度下降。

第II类及第III类内应力的作用与平衡范围较小, 属于短程内应力, 应力释放后不会造成材料宏观尺寸的改变。

在通常情况下, 我们测得是残余应力是指第一类残余应力。

当材料中存在单向拉应力时, 平行于应力方向的(hkl)晶面间距收缩减小(衍射角增大), 同时垂直于应力方向的同族晶面间距拉伸增大(衍射角减小), 其它方向的同族晶面间距及衍射角则处于中间。

当材料中存在压应力时, 其晶面间距及衍射角的变化与拉应力相反。

材料中宏观应力越大, 不同方位同族晶面间距或衍射角之差异就越明显, 这是测量宏观应力的理论基础。

原理见图1。

由于X射线穿透深度很浅, 对于传统材料一般为几十微米, 因此可以认为材料表面薄层处于平面应力状态, 法线方向的应力(σz )为零。

当然更适用于薄膜材料的残余应力测量。

图1 x 射线衍射原理图图2中φ及ψ为空间任意方向OP 的两个方位角, εφψ 为材料沿OP 方向的弹性应变, σx 及σy 分别为x 及y 方向正应力。

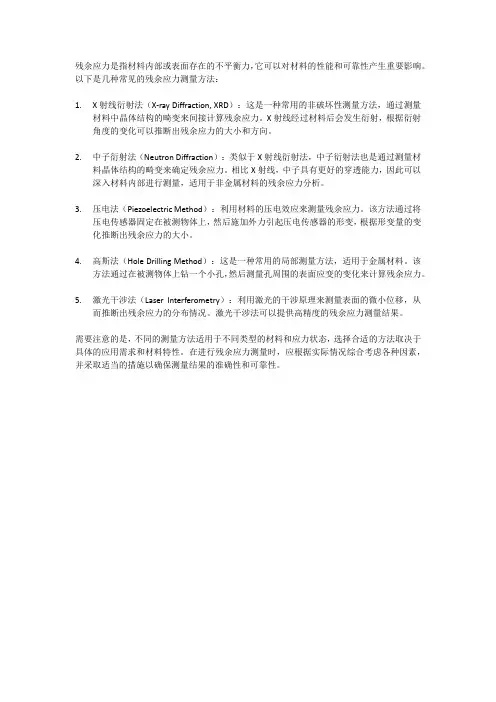

残余应力是指材料内部或表面存在的不平衡力，它可以对材料的性能和可靠性产生重要影响。

以下是几种常见的残余应力测量方法：
1.X射线衍射法（X-ray Diffraction, XRD）：这是一种常用的非破坏性测量方法，通过测量
材料中晶体结构的畸变来间接计算残余应力。

X射线经过材料后会发生衍射，根据衍射角度的变化可以推断出残余应力的大小和方向。

2.中子衍射法（Neutron Diffraction）：类似于X射线衍射法，中子衍射法也是通过测量材
料晶体结构的畸变来确定残余应力。

相比X射线，中子具有更好的穿透能力，因此可以深入材料内部进行测量，适用于非金属材料的残余应力分析。

3.压电法（Piezoelectric Method）：利用材料的压电效应来测量残余应力。

该方法通过将
压电传感器固定在被测物体上，然后施加外力引起压电传感器的形变，根据形变量的变化推断出残余应力的大小。

4.高斯法（Hole Drilling Method）：这是一种常用的局部测量方法，适用于金属材料。

该
方法通过在被测物体上钻一个小孔，然后测量孔周围的表面应变的变化来计算残余应力。

5.激光干涉法（Laser Interferometry）：利用激光的干涉原理来测量表面的微小位移，从
而推断出残余应力的分布情况。

激光干涉法可以提供高精度的残余应力测量结果。

需要注意的是，不同的测量方法适用于不同类型的材料和应力状态，选择合适的方法取决于具体的应用需求和材料特性。

在进行残余应力测量时，应根据实际情况综合考虑各种因素，并采取适当的措施以确保测量结果的准确性和可靠性。

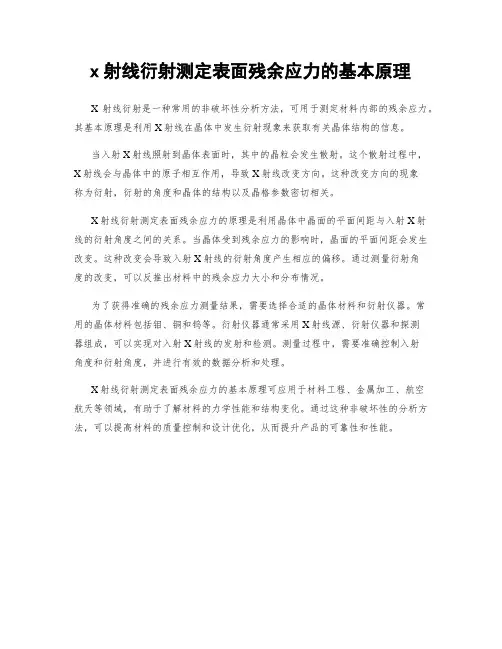

x射线衍射测定表面残余应力的基本原理
X射线衍射是一种常用的非破坏性分析方法，可用于测定材料内部的残余应力。

其基本原理是利用X射线在晶体中发生衍射现象来获取有关晶体结构的信息。

当入射X射线照射到晶体表面时，其中的晶粒会发生散射。

这个散射过程中，
X射线会与晶体中的原子相互作用，导致X射线改变方向。

这种改变方向的现象
称为衍射，衍射的角度和晶体的结构以及晶格参数密切相关。

X射线衍射测定表面残余应力的原理是利用晶体中晶面的平面间距与入射X射线的衍射角度之间的关系。

当晶体受到残余应力的影响时，晶面的平面间距会发生改变。

这种改变会导致入射X射线的衍射角度产生相应的偏移。

通过测量衍射角
度的改变，可以反推出材料中的残余应力大小和分布情况。

为了获得准确的残余应力测量结果，需要选择合适的晶体材料和衍射仪器。

常
用的晶体材料包括钼、铜和钨等。

衍射仪器通常采用X射线源、衍射仪器和探测
器组成，可以实现对入射X射线的发射和检测。

测量过程中，需要准确控制入射
角度和衍射角度，并进行有效的数据分析和处理。

X射线衍射测定表面残余应力的基本原理可应用于材料工程、金属加工、航空
航天等领域，有助于了解材料的力学性能和结构变化。

通过这种非破坏性的分析方法，可以提高材料的质量控制和设计优化，从而提升产品的可靠性和性能。

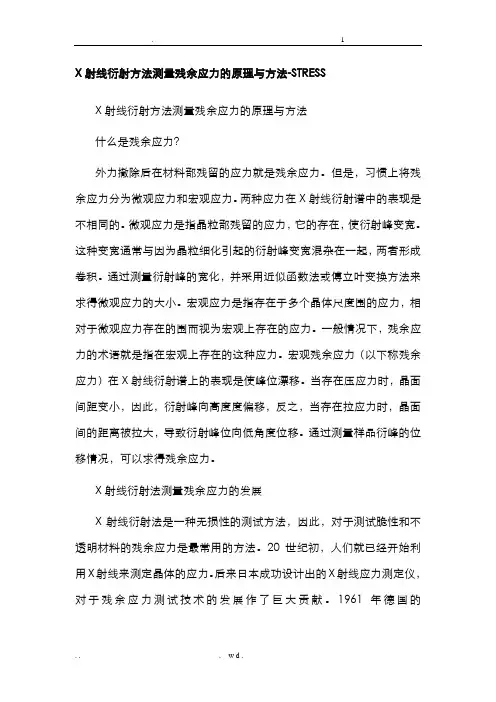

X射线衍射方法测量残余应力的原理与方法-STRESSX射线衍射方法测量残余应力的原理与方法什么是残余应力？外力撤除后在材料部残留的应力就是残余应力。

但是，习惯上将残余应力分为微观应力和宏观应力。

两种应力在X射线衍射谱中的表现是不相同的。

微观应力是指晶粒部残留的应力，它的存在，使衍射峰变宽。

这种变宽通常与因为晶粒细化引起的衍射峰变宽混杂在一起，两者形成卷积。

通过测量衍射峰的宽化，并采用近似函数法或傅立叶变换方法来求得微观应力的大小。

宏观应力是指存在于多个晶体尺度围的应力，相对于微观应力存在的围而视为宏观上存在的应力。

一般情况下，残余应力的术语就是指在宏观上存在的这种应力。

宏观残余应力（以下称残余应力）在X射线衍射谱上的表现是使峰位漂移。

当存在压应力时，晶面间距变小，因此，衍射峰向高度度偏移，反之，当存在拉应力时，晶面间的距离被拉大，导致衍射峰位向低角度位移。

通过测量样品衍峰的位移情况，可以求得残余应力。

X射线衍射法测量残余应力的发展X射线衍射法是一种无损性的测试方法，因此，对于测试脆性和不透明材料的残余应力是最常用的方法。

20世纪初，人们就已经开始利用X射线来测定晶体的应力。

后来日本成功设计出的X射线应力测定仪，对于残余应力测试技术的发展作了巨大贡献。

1961年德国的E.Mchearauch提出了X射线应力测定的sin2ψ法，使应力测定的实际应用向前推进了一大步。

X射线衍射法测量残余应力的基本原理Ｘ射线衍射测量残余应力的基本原理是以测量衍射线位移作为原始数据，所测得的结果实际上是残余应变，而残余应力是通过虎克定律由残余应变计算得到的。

其基本原理是：当试样中存在残余应力时，晶面间距将发生变化，发生布拉格衍射时，产生的衍射峰也将随之移动，而且移动距离的大小与应力大小相关。

用波长λ的X射线，先后数次以不同的入射角照射到试样上，测出相应的衍射角2θ，求出2θ对sin2ψ的斜率M，便可算出应力σψ。

Ｘ射线衍射方法主要是测试沿试样表面某一方向上的应力σφ。

x射线衍射法测残余应力x射线衍射法是一种常用的测量材料中残余应力的方法。

残余应力是指在材料内部存在的无外力作用下的应力状态。

x射线衍射法通过观察材料晶体的衍射图样，可以间接获得材料中的残余应力信息。

在材料制备和加工过程中，常常会产生各种类型的应力，如热应力、机械应力等。

这些应力可能会导致材料的性能下降甚至失效。

因此，了解材料中的残余应力分布情况对于材料的设计和使用具有重要意义。

x射线衍射法测量残余应力的原理是基于布拉格衍射定律。

根据布拉格衍射定律，当x射线入射到晶体上时，会与晶体中的原子产生相互作用，形成衍射峰。

这些衍射峰的位置和强度与晶体中的晶格常数、晶体结构以及晶体内部的应力状态有关。

x射线衍射实验通常使用x射线衍射仪进行。

首先，将待测材料制备成适当的样品，通常为薄片或者粉末。

然后，将样品放置在x射线衍射仪的样品台上，调整x射线的入射角度和入射波长，使得x 射线与样品发生衍射。

通过观察和分析衍射图样，可以得到一些重要的信息。

首先，衍射峰的位置可以计算出晶格常数，从而了解材料的晶体结构。

其次，衍射峰的宽度可以反映出材料中的残余应力大小。

在材料中存在应力时，晶体中的晶面会发生畸变，从而导致衍射峰的展宽。

根据衍射峰的形状和宽度，可以计算出材料中的残余应力大小和分布情况。

x射线衍射法测量残余应力具有许多优点。

首先，它是一种非破坏性的测量方法，可以对样品进行多次测量，而不会对样品的性能和结构造成损害。

其次，x射线衍射法可以测量材料中的残余应力分布情况，而不仅仅是某一个点的应力值。

这对于了解材料的应力状态以及应力的来源具有重要意义。

然而，x射线衍射法也存在一些限制。

首先，它只能测量具有晶体结构的材料，无法对非晶态材料进行测量。

其次，x射线衍射法对于样品的制备要求较高，需要将样品制备成适当的形状和尺寸，并且表面应该光滑且无缺陷。

此外，x射线衍射法对于测量环境的稳定性要求较高，温度和湿度的变化都会对测量结果产生影响。

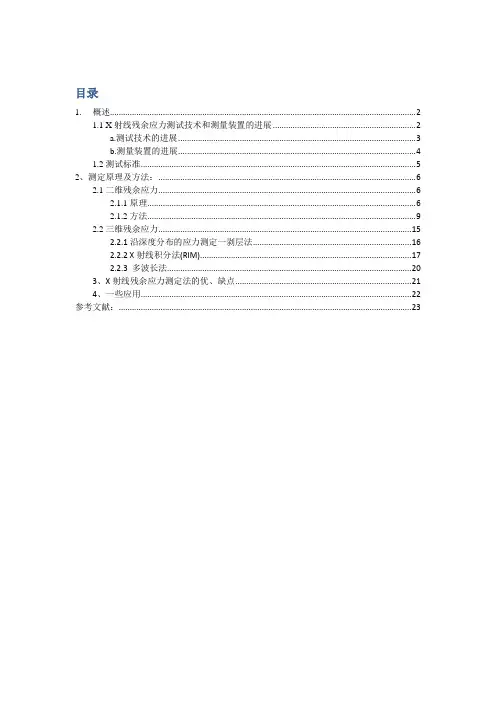

目录1.概述 (2)1.1 X射线残余应力测试技术和测量装置的进展 (2)a.测试技术的进展 (3)b.测量装置的进展 (4)1.2测试标准 (5)2、测定原理及方法： (6)2.1二维残余应力 (6)2.1.1原理 (6)2.1.2方法 (9)2.2三维残余应力 (15)2.2.1沿深度分布的应力测定一剥层法 (16)2.2.2 X射线积分法(RIM) (17)2.2.3 多波长法 (20)3、X射线残余应力测定法的优、缺点 (21)4、一些应用 (22)参考文献： (23)X射线衍射法残余应力测试原理、计算公式、测试方法的优缺点、目前主要应用领域。

1.概述X射线法是利用X射线入射到物质时的衍射现象测定残余应力的方法。

包括X射线照相法、X射线衍射仪法和X射线应力仪法。

1.1 X射线残余应力测试技术和测量装置的进展早在1936年，Glocker等就建立了关于x射线应力测定的理论。

但是当时由于使用照相法，需要用标准物质粉末涂敷在被测试样表面以标定试样至底片的距离，当试样经热处理或加工硬化谱线比较漫散时，标准谱线与待测谱线可能重叠，测量精度很低，因此，这种方法未受到重视，直到二十世纪四十年代末还有人认为淬火钢的应力测定是不可能的。

只有在使用衍射仪后，X射线应力测定才重新引起人们的重视，并在生产中日渐获得广泛应用。

美国SAE在巡回试样测定的基础上，于1960年对X射线应力测定技术进行了全面的讨论。

日本于1961年在材料学会下成立了X射线应力测定分会，并在1973年颁布了X射线应力测定标准方法。

a.测试技术的进展在二十世纪五十年代，X射线应力测定多采用0°~ 45°法(又称两次曝光法)，这种方法在dψϕ与sin2ψ有较好的线性关系时误差不大，但当试件由于各种原因，dψϕ与sin2ψ偏离离直线关系时，0°~ 45°法就会产生很大误差。

为了解决这个问题，德国E.Macherauch在1961年提出了X射线应力测定的sin2ψ法，使x射线应力测定的实际应用向前迈进了一大步。

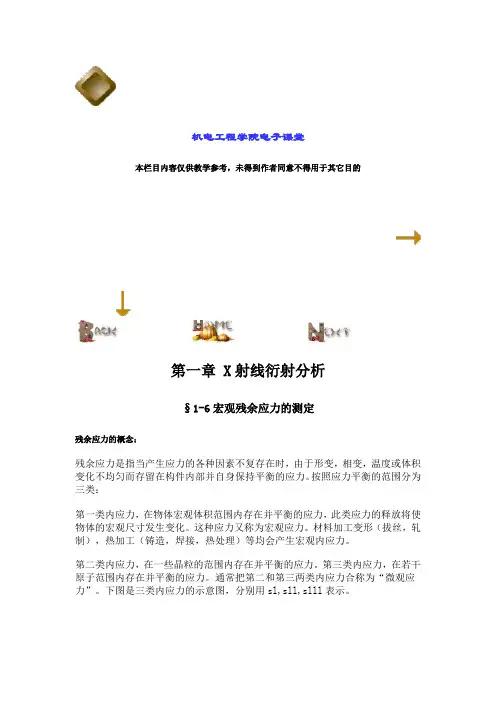

机电工程学院电子课堂本栏目内容仅供教学参考，未得到作者同意不得用于其它目的第一章 X射线衍射分析§1-6宏观残余应力的测定残余应力的概念：残余应力是指当产生应力的各种因素不复存在时，由于形变，相变，温度或体积变化不均匀而存留在构件内部并自身保持平衡的应力。

按照应力平衡的范围分为三类：第一类内应力，在物体宏观体积范围内存在并平衡的应力，此类应力的释放将使物体的宏观尺寸发生变化。

这种应力又称为宏观应力。

材料加工变形（拔丝，轧制），热加工（铸造，焊接，热处理）等均会产生宏观内应力。

第二类内应力，在一些晶粒的范围内存在并平衡的应力。

第三类内应力，在若干原子范围内存在并平衡的应力。

通常把第二和第三两类内应力合称为“微观应力”。

下图是三类内应力的示意图，分别用sl,sll,slll表示。

构件中的宏观残余应力与其疲劳强度，抗应力腐蚀能力以及尺寸稳定性等有关，并直接影响其使用寿命。

如焊接构件中的残余应力会使其变形，因而应当予以消除。

而承受往复载荷的曲轴等零件在表面存在适当压应力又会提高其疲劳强度。

因此测定残余内应力对控制加工工艺，检查表面强化或消除应力工序的工艺效果有重要的实际意义。

测定宏观应力的方法很多，有电阻应变片法，小孔松弛法，超声波法，和X射线衍射法等等。

除了超声波法以外，其它方法的共同特点都是测定应力作用下产生的应变，再按弹性定律计算应力。

X射线衍射法具有无损，快速，可以测量小区域应力等特点，不足之处在于仅能测量二维应力，测量精度不十分高，在测定构件动态过程中的应力有一些困难。

1-4-1 X射线宏观应力测定的基本原理测量思路：金属材料一般都是多晶体，在单位体积中含有数量极大的，取向任意的晶粒，因此，从空间任意方向都能观察到任一选定的{hkl}晶面。

在无应力存在时，各晶（如下图所示）。

粒的同一{hkl}晶面族的面间距都为d当存在有平行于表面的张引力（如σφ）作用于该多晶体时，各个晶粒的晶面间距将发生程度不同的变化，与表面平行的{hkl)（ψ=0o）晶面间距会因泊松比而缩小，而与应力方向垂直的同一{hkl)（ψ=90o）晶面间距将被拉长。

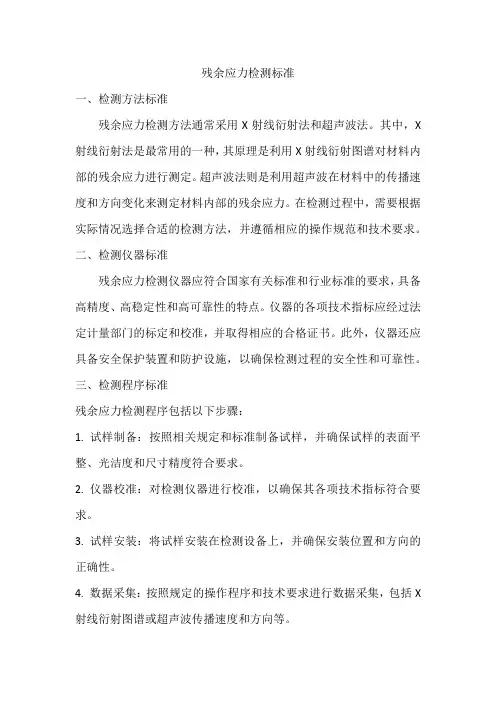

残余应力检测标准一、检测方法标准残余应力检测方法通常采用X射线衍射法和超声波法。

其中，X 射线衍射法是最常用的一种，其原理是利用X射线衍射图谱对材料内部的残余应力进行测定。

超声波法则是利用超声波在材料中的传播速度和方向变化来测定材料内部的残余应力。

在检测过程中，需要根据实际情况选择合适的检测方法，并遵循相应的操作规范和技术要求。

二、检测仪器标准残余应力检测仪器应符合国家有关标准和行业标准的要求，具备高精度、高稳定性和高可靠性的特点。

仪器的各项技术指标应经过法定计量部门的标定和校准，并取得相应的合格证书。

此外，仪器还应具备安全保护装置和防护设施，以确保检测过程的安全性和可靠性。

三、检测程序标准残余应力检测程序包括以下步骤：1. 试样制备：按照相关规定和标准制备试样，并确保试样的表面平整、光洁度和尺寸精度符合要求。

2. 仪器校准：对检测仪器进行校准，以确保其各项技术指标符合要求。

3. 试样安装：将试样安装在检测设备上，并确保安装位置和方向的正确性。

4. 数据采集：按照规定的操作程序和技术要求进行数据采集，包括X 射线衍射图谱或超声波传播速度和方向等。

5. 数据处理：对采集到的数据进行处理和分析，包括数据转换、拟合和计算等，以得出试样内部的残余应力分布和大小。

6. 报告编制：根据处理后的数据编制检测报告，包括试样残余应力分布图、数据统计表和结论等。

四、检测报告标准残余应力检测报告应包括以下内容：1. 试样信息：包括试样的名称、材质、尺寸和制备方法等。

2. 检测方法：说明所采用的残余应力检测方法及其原理和操作流程。

3. 仪器信息：包括检测仪器的型号、生产厂家和标定证书等。

4. 检测结果：包括试样内部的残余应力分布和大小等数据，以及相应的图表和统计表。

5. 结论评价：对试样的残余应力状况进行评价，指出可能存在的问题和改进建议。

6. 其他相关信息：如检测人员的资格证书、检测时间和地点等。

五、检测人员要求从事残余应力检测的人员应具备相关专业知识和技能，熟悉检测仪器的使用和维护方法，能够正确操作检测设备和处理数据。

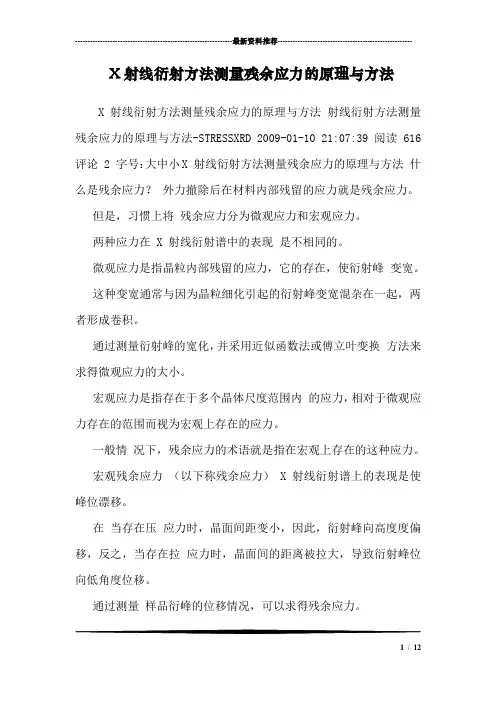

---------------------------------------------------------------最新资料推荐------------------------------------------------------ X射线衍射方法测量残余应力的原理与方法X 射线衍射方法测量残余应力的原理与方法射线衍射方法测量残余应力的原理与方法-STRESSXRD 2009-01-10 21:07:39 阅读 616 评论 2 字号：大中小X 射线衍射方法测量残余应力的原理与方法什么是残余应力？外力撤除后在材料内部残留的应力就是残余应力。

但是，习惯上将残余应力分为微观应力和宏观应力。

两种应力在 X 射线衍射谱中的表现是不相同的。

微观应力是指晶粒内部残留的应力，它的存在，使衍射峰变宽。

这种变宽通常与因为晶粒细化引起的衍射峰变宽混杂在一起，两者形成卷积。

通过测量衍射峰的宽化，并采用近似函数法或傅立叶变换方法来求得微观应力的大小。

宏观应力是指存在于多个晶体尺度范围内的应力，相对于微观应力存在的范围而视为宏观上存在的应力。

一般情况下，残余应力的术语就是指在宏观上存在的这种应力。

宏观残余应力（以下称残余应力） X 射线衍射谱上的表现是使峰位漂移。

在当存在压应力时，晶面间距变小，因此，衍射峰向高度度偏移，反之，当存在拉应力时，晶面间的距离被拉大，导致衍射峰位向低角度位移。

通过测量样品衍峰的位移情况，可以求得残余应力。

1/ 12X 射线衍射法测量残余应力的发展 X 射线衍射法是一种无损性的测试方法，因此，对于测试脆性和不透明材料的残余应力是最常用的方法。

20 世纪初，人们就已经开始利用 X 射线来测定晶体的应力。

后来日本成功设计出的 X 射线应力测定仪，对于残余应力测试技术的发展作了巨大贡献。

1961 年德国的---------------------------------------------------------------最新资料推荐------------------------------------------------------ E.Mchearauch 提出了 X 射线应力测定的sin2ψ法，使应力测定的实际应用向前推进了一大步。

目录1.概述 (2)1.1 X射线残余应力测试技术和测量装置的进展 (2)a.测试技术的进展 (3)b.测量装置的进展 (4)1.2测试标准 (5)2、测定原理及方法： (6)2.1二维残余应力 (6)2.1.1原理 (6)2.1.2方法 (9)2.2三维残余应力 (15)2.2.1沿深度分布的应力测定一剥层法 (16)2.2.2 X射线积分法(RIM) (17)2.2.3 多波长法 (20)3、X射线残余应力测定法的优、缺点 (21)4、一些应用 (22)参考文献： (23)X射线衍射法残余应力测试原理、计算公式、测试方法的优缺点、目前主要应用领域。

1.概述X射线法是利用X射线入射到物质时的衍射现象测定残余应力的方法。

包括X射线照相法、X射线衍射仪法和X射线应力仪法。

1.1 X射线残余应力测试技术和测量装置的进展早在1936年，Glocker等就建立了关于x射线应力测定的理论。

但是当时由于使用照相法，需要用标准物质粉末涂敷在被测试样表面以标定试样至底片的距离，当试样经热处理或加工硬化谱线比较漫散时，标准谱线与待测谱线可能重叠，测量精度很低，因此，这种方法未受到重视，直到二十世纪四十年代末还有人认为淬火钢的应力测定是不可能的。

只有在使用衍射仪后，X射线应力测定才重新引起人们的重视，并在生产中日渐获得广泛应用。

美国SAE在巡回试样测定的基础上，于1960年对X射线应力测定技术进行了全面的讨论。

日本于1961年在材料学会下成立了X射线应力测定分会，并在1973年颁布了X射线应力测定标准方法。

a.测试技术的进展在二十世纪五十年代，X射线应力测定多采用0°~ 45°法(又称两次曝光法)，这种方法在dψϕ与sin2ψ有较好的线性关系时误差不大，但当试件由于各种原因，dψϕ与sin2ψ偏离离直线关系时，0°~ 45°法就会产生很大误差。

为了解决这个问题，德国E.Macherauch在1961年提出了X射线应力测定的sin2ψ法，使x射线应力测定的实际应用向前迈进了一大步。

X 射线衍射测量焊接件残余应力一 基本测量原理X 射线是一种电磁波，具有波粒二象性。

其波长在0.001—10nm 能穿透一定厚度的物质，并能使荧光物质发光、照相乳胶感光、气体电离。

1912年德国物理学家劳厄(M.von Laue)提出一个重要的科学预见：晶体可以作为X 射线的空间衍射光栅,即当一束 X 射线通过晶体时将发生衍射，衍射波叠加的结果使射线的强度在某些方向上加强，在其他方向上减弱。

分析在照相底片上得到的衍射花样，便可确定晶体结构。

这一预见随即为实验所验证。

1913年英国物理学家布拉格父子(W.H.Bragg ，W.L.Bragg)在劳厄发现的基础上,不仅成功地测定了NaCl 、KCl 等的晶体结构,还提出了作为晶体衍射基础的著名公式──布拉格定律：λθn d =sin 2 式中λ为X 射线的波长，n 为任意正整数。

金属材料一般都是多晶体，在单位体积中含有数量极大，取向任意晶粒，因此在空间任意方向都能观察到任一选定的{hkl}晶面。

无盈利存在时，各个晶粒的同一{hkl}晶面族的面间距都为0d 。

当存在有平行于表面的张引力作用于该多晶体时，各个晶粒的晶面间距将发生不同程度的变化，但这些变化都是有规律的晶面间距的变化反映为衍射角的改变，X 射线衍射应力测定就是通过测量衍射角θ2相对于晶面方位（ψ：衍射面法线与试件表面法线的夹角）的变化率计算试件表面的残余应力。

用X 射线衍射法测量宏观应力，需要在平面应力状态假设下进行，即垂直试样表面的正应力和切应力都为零。

根据晶面间距的变化，可以计算出相应的{hkl}晶面应变值θθε∆-=∆=-=cos 0d d d d d根据上述应变，加以适当的刚度条件，则应力值计算M K E ∙=∙ψ∂∂∙∙+=ΦΦ180)(sin)2(cot )1(220πθθμσ式中，Φσ是x 方向的应力；K 是应力常数；0ψ是入射X 射线与试样表面法线的夹角；ψ是试样表面法线与衍射晶面法线的夹角；E 是弹性模量；μ是泊松比；0θ是材料在无应力状态下X 射线的衍射角；Φθ是材料在应力作用下X 射线衍射角。

X射线衍射方法测量残余应力的原理与方法-STRESSX射线衍射方法测量残余应力的原理与方法什么是残余应力外力撤除后在材料内部残留的应力就是残余应力。

但是，习惯上将残余应力分为微观应力和宏观应力。

两种应力在X射线衍射谱中的表现是不相同的。

微观应力是指晶粒内部残留的应力，它的存在，使衍射峰变宽。

这种变宽通常与因为晶粒细化引起的衍射峰变宽混杂在一起，两者形成卷积。

通过测量衍射峰的宽化，并采用近似函数法或傅立叶变换方法来求得微观应力的大小。

宏观应力是指存在于多个晶体尺度范围内的应力，相对于微观应力存在的范围而视为宏观上存在的应力。

一般情况下，残余应力的术语就是指在宏观上存在的这种应力。

宏观残余应力（以下称残余应力）在X射线衍射谱上的表现是使峰位漂移。

当存在压应力时，晶面间距变小，因此，衍射峰向高度度偏移，反之，当存在拉应力时，晶面间的距离被拉大，导致衍射峰位向低角度位移。

通过测量样品衍峰的位移情况，可以求得残余应力。

X射线衍射法测量残余应力的发展X射线衍射法是一种无损性的测试方法，因此，对于测试脆性和不透明材料的残余应力是最常用的方法。

20世纪初，人们就已经开始利用X射线来测定晶体的应力。

后来日本成功设计出的X射线应力测定仪，对于残余应力测试技术的发展作了巨大贡献。

1961年德国的提出了X 射线应力测定的sin2ψ法，使应力测定的实际应用向前推进了一大步。

X射线衍射法测量残余应力的基本原理Ｘ射线衍射测量残余内应力的基本原理是以测量衍射线位移作为原始数据，所测得的结果实际上是残余应变，而残余应力是通过虎克定律由残余应变计算得到的。

其基本原理是：当试样中存在残余应力时，晶面间距将发生变化，发生布拉格衍射时，产生的衍射峰也将随之移动，而且移动距离的大小与应力大小相关。

用波长λ的X射线，先后数次以不同的入射角照射到试样上，测出相应的衍射角2θ，求出2θ对sin2ψ的斜率M，便可算出应力σψ。

Ｘ射线衍射方法主要是测试沿试样表面某一方向上的内应力σφ。

残余应力是第一类内应力的工程名称。

残余应力在工件中的分布一般是不均匀的，而且会对工件的静强度、疲劳强度、形状尺寸稳定性和耐蚀性等产生显著的影响。

因此，残余应力的测定非常重要。

残余应力测定方法可分为有损检测法和无损检测法。

有损检测法是通过机械加工的方式将被测工件的一部分去除，局部残余应力得到释放从而产生相应的应变和位移，根据相关力学原理推算工件的残余应力。

常用的有损检测方法有钻孔法与环芯法。

无损检测法是利用残余应力会引起材料中某一物理量（如晶面间距、超声波在材料中的传播速率或磁导率等）的变化，通过建立此物理量与残余应力之间的关系，测定相关物理量从而计算出残余应力。

常用的无损检测方法有X射线衍射法、中子衍射法、磁性法与超声法，其中，X射线衍射法因其原理较为成熟、方法较为完善，是目前在国内外应用最为广泛的方法，其测试设备也越来越完善，既有功能齐全的实验室仪器，也有适用于现场测量的便携式仪器，还有适于特殊场合的专用检测装置。

采用X射线衍射法测定残余应力，最早是由俄国学者在1929年提出，把材料的宏观应变等同于晶格应变。

1961年德国学者基于这个思路研究出sin2ψ法，使得X射线衍射测定残余应力逐渐成为成熟的、具有可操作性的测试技术。

X射线衍射测定残余应力技术经过60余年的发展，已开发出多种不同的测量方法，目前最主要的有sin2ψ法与cosα法两种。

1X射线衍射残余应力测定方法分类为了掌握X射线衍射残余应力测定技术，有必要对其方法进行归纳，具体如下：(1) X射线衍射残余应力测定方法可分为sin2ψ法、cosα法。

(2) sin2ψ法按照残余应力计算方法分类，可分为2θ法、d值法、应变法。

(3) sin2ψ法按ψ与2θ的几何关系分类，可分为同倾法、侧倾法。

(4) 按X射线管、计数管扫描方式可分为固定ψ0法，固定ψ法。

(5) 侧倾法又可分为标准的侧倾法、修改的侧倾法、侧倾固定ψ法。

(6) 测定剪切应力τφ采用的正负ψ测定法。

X射线衍射方法测量残余应力的原理与方法-STRESSXRD 2009-01-10 21:07:39 阅读719 评论3 字号：大中小订阅X射线衍射方法测量残余应力的原理与方法什么是残余应力？外力撤除后在材料内部残留的应力就是残余应力。

但是，习惯上将残余应力分为微观应力和宏观应力。

两种应力在X射线衍射谱中的表现是不相同的。

微观应力是指晶粒内部残留的应力，它的存在，使衍射峰变宽。

这种变宽通常与因为晶粒细化引起的衍射峰变宽混杂在一起，两者形成卷积。

通过测量衍射峰的宽化，并采用近似函数法或傅立叶变换方法来求得微观应力的大小。

宏观应力是指存在于多个晶体尺度范围内的应力，相对于微观应力存在的范围而视为宏观上存在的应力。

一般情况下，残余应力的术语就是指在宏观上存在的这种应力。

宏观残余应力（以下称残余应力）在X射线衍射谱上的表现是使峰位漂移。

当存在压应力时，晶面间距变小，因此，衍射峰向高度度偏移，反之，当存在拉应力时，晶面间的距离被拉大，导致衍射峰位向低角度位移。

通过测量样品衍峰的位移情况，可以求得残余应力。

X射线衍射法测量残余应力的发展X射线衍射法是一种无损性的测试方法，因此，对于测试脆性和不透明材料的残余应力是最常用的方法。

20世纪初，人们就已经开始利用X射线来测定晶体的应力。

后来日本成功设计出的X射线应力测定仪，对于残余应力测试技术的发展作了巨大贡献。

1961年德国的E.Mchearauch提出了X射线应力测定的sin2ψ法，使应力测定的实际应用向前推进了一大步。

X射线衍射法测量残余应力的基本原理Ｘ射线衍射测量残余内应力的基本原理是以测量衍射线位移作为原始数据，所测得的结果实际上是残余应变，而残余应力是通过虎克定律由残余应变计算得到的。

其基本原理是：当试样中存在残余应力时，晶面间距将发生变化，发生布拉格衍射时，产生的衍射峰也将随之移动，而且移动距离的大小与应力大小相关。

用波长λ的X射线，先后数次以不同的入射角照射到试样上，测出相应的衍射角2θ，求出2θ对sin2ψ的斜率M，便可算出应力σψ。

残余应力测试报告1. 引言残余应力是物体在经历了外力作用后，消除外力作用后仍然存在的内部应力状态。

残余应力测试是一种评估材料或构件内部应力状况的方法，对于判断材料的工艺性能以及结构的可靠性具有重要意义。

本报告旨在对进行残余应力测试的方法、测试结果以及结论进行详细的描述。

2. 测试方法在本次残余应力测试中，我们使用了非破坏性测试方法进行测试，具体测试方法如下：1.X射线衍射法：X射线衍射法是一种常用的测试方法，可通过测量材料中的晶体结构来估计残余应力的大小和分布。

在测试中，我们使用了X射线衍射仪对待测试材料进行扫描，并分析衍射图谱来获得残余应力的信息。

2.中子衍射法：中子衍射法与X射线衍射法相似，但使用的是中子束而不是X射线束。

中子具有与材料发生相互作用时不同于X射线的特性，因此中子衍射法可以提供不同的测试结果。

我们在本次测试中也使用了中子衍射法来对测试样品进行分析。

3.光栅法：光栅法是一种基于光学原理的残余应力测试方法。

通过测量材料表面反射光的偏移来获得残余应力的信息。

在测试中，我们使用了专用的光栅仪器来对测试样品进行测试。

3. 测试结果经过以上测试方法的应用，我们获得了如下的测试结果：1.X射线衍射法：通过X射线衍射仪对样品进行测试后，我们得到了样品不同区域的衍射图谱。

进一步分析衍射图谱，我们获得了样品中的残余应力分布情况。

测试结果显示，在样品的表面以及深入一定厚度的地方都存在着不同程度的残余应力。

2.中子衍射法：使用中子衍射仪器对样品进行测试后，我们得到了样品的中子衍射图谱。

通过分析图谱，我们发现样品的不同位置存在着不同的残余应力大小。

尤其是在样品的焊接处以及表面附近的区域，残余应力较高。

3.光栅法：通过光栅仪器对样品进行测试，我们观察到样品表面的光栅条纹发生了偏移。

根据光栅条纹的偏移情况，我们可以推测样品的残余应力分布情况。

测试结果显示，在样品的边缘处以及焊接部位都存在着较大的残余应力。

4. 结论根据以上测试结果，我们得出了以下的结论：1.测试样品在进行加工和焊接过程中产生了残余应力，并且这些残余应力在不同区域存在着差异。

x射线测残余应力计算公式一、X射线测残余应力基本原理。

1. 布拉格方程。

- X射线照射到晶体材料时，会发生衍射现象。

布拉格方程为2dsinθ = nλ，其中d是晶体的晶面间距，θ是衍射角，n是衍射级数（通常取n = 1），λ是X射线的波长。

- 当材料存在残余应力时，晶面间距d会发生变化，从而导致衍射角θ的改变。

通过测量衍射角的变化，可以计算出残余应力。

二、残余应力计算公式。

1. 平面应力状态下的公式。

- 对于各向同性材料，在平面应力状态下，根据弹性力学理论和X射线衍射原理，残余应力σ_φ的计算公式为：σ_φ=-(E)/(2(1 + ν))cotθ_0(π)/(180)(∂(2θ))/(∂sin^2)φ- 其中，E是材料的弹性模量，ν是材料的泊松比，θ_0是无应力状态下的衍射角，2θ是测量得到的衍射峰对应的衍射角（通常取衍射峰的半高宽对应的角度），φ是测量方向与应力方向的夹角。

2. 简化假设下的常用形式。

- 在一些实际应用中，假设材料的弹性常数E和ν为已知常数，并且在测量过程中，θ_0通过标准样品或理论计算得到。

此时，可以通过测量不同φ角度下的2θ值，然后对(∂(2θ))/(∂sin^2)φ进行数值计算（例如采用最小二乘法拟合测量数据），进而得到残余应力σ_φ的值。

3. 多晶材料的情况。

- 对于多晶材料，由于其晶体取向是随机分布的，需要采用特定的测量方法和数据处理手段。

通常采用的是sin^2φ法，即通过测量多个φ角度（如φ =0^∘,15^∘,30^∘,45^∘等）下的衍射角2θ，然后根据上述公式计算残余应力。

在多晶材料中，上述公式仍然适用，但在数据处理和误差分析方面需要更加谨慎，因为多晶材料的晶体结构和织构等因素会对测量结果产生影响。
