粘土矿物扫描电镜描述(文字_图片)升级版(

粘土矿检测【产品描述】粘土矿物是粘土和粘土岩中晶体一般小于2微米，主要是含水的铝、铁和镁的层状结构硅酸盐矿物。

有的在其成分中还有某些碱金属或碱土金属存在。

粘土矿物包括高岭石族矿物、蒙皂石、蛭石、粘土级云母、伊利石、海绿石、绿泥石和膨胀绿泥石以及有关的混层结构矿物，此外还包括具过渡性的层链状结构的坡缕石（凹凸棒石）和海泡石以及非晶质的水铝英石。

除水铝英石外均属层状或层链状结构硅酸盐，因此粘土矿物可按层状结构硅酸盐矿物的分类来划分。

【产品分类】粘土矿物按成因可分为他生粘土矿物和自生粘土矿物两类，他生粘土矿物主要是来自沉积物源区的陆源矿物，矿物成分与母源区岩石类型关系密切；自生粘土矿物为储层在特定成岩阶段化学反应析出的矿物，如自生绿泥石、自生高岭石等。

不同成因粘土矿物通常具有不同的矿物组合、产状、晶形和分布规律等特征。

【相关检测项目】形砂强度、干压强度、湿压强度、热湿拉强度、悬浮度（性）、二苯胍吸附、膨胀容、膨润值、胶质价、吸蓝量、含砂量、活性度（活性白土）、原矿造浆率、Ø 600粘度、动切力、粘度、最优加碱量、滤失量、胶体率、塑性指数（液限）、砖瓦粘度评价、粘度结合性、干燥敏感性分析、游离酸含量、脱色力、原土、活化土、饱和盐水、吸附率、膨润土、海泡石、凹凸棒石、有机膨润土、离子交换、钠化、湿润性、悬浮率、颗粒强度、渗透性【相关产品项目】蒙脱石：铝硅酸盐矿物，常呈现蜂窝状、丝絮状等，比面很大，有很强的吸水膨胀率，遇矿化度低的淡水等发生膨胀，是对储层伤害最大的水敏性黏土矿物。

伊利石铝硅酸盐矿物，呈叶片状、丝发状等贴附于颗粒表面或充填于粒间孔隙内。

高岭石：硅铝酸盐矿物，是长石的蚀变产物，呈书页状、蠕虫状、手风琴状，多以孔隙充填的形式存在于粒间孔隙。

绿泥石：铝硅酸盐矿物，常与自生石英共生，呈针叶状、绒球状、玫瑰花状，在孔隙中的产状有孔隙衬垫及孔隙充填。

可由黑云母、角闪石、蒙脱石等矿物转化而来，自生绿泥石一般富含高价铁离子，与钻井液中的HCL等酸液作用容易产生沉淀，而造成储层伤害，是酸敏性矿物。

粘土矿物含量粘土矿物是一种重要的地质材料，具有广泛的应用价值。

其主要成分为硅酸铝钠钙，是一种含水层状矿物，由于其层状结构，所以具有很强的吸附性能和大量的表面活性位点，因此在环境保护、地质勘探、建筑材料、陶瓷、化妆品等领域得到了广泛的应用。

粘土矿物的含量是一个重要的地质参数，下面我们将探讨粘土矿物含量的影响因素、测定方法及其矿物学特征。

一、影响粘土矿物含量因素1、沉积物质的种类和来源：沉积物物质的不同来源导致了其不同的成分。

粘土矿物在形成过程中需要地壳中的铝、硅元素和基性、超基性物质的参与。

影响粘土矿物的含量还与其成因和化学成分有关。

2、环境因素：沉积环境对沉积物产生了重要影响。

在干旱的环境下，沉积物物质的矿物富含粘土矿物，尤其是伊利石矿物的含量就很高。

而在湿润的环境下，沉积物物质中矿物质也会受到淋溶和碎裂的作用，导致矿物质的含量降低。

3、沉积速率：沉积速率也与粘土矿物含量有关。

当沉积速率越快，矿物粗粒度就越小，含细粘土矿物成分比例就越高。

4、气象因素：气候状况也会对粘土矿物含量产生影响。

例如，温度升高会导致细颗粒被碾碎，而冷却则会促使粘土矿物的形成。

二、测定粘土矿物含量的方法1、X射线衍射法该方法是目前最常用的测定粘土矿物含量的方法。

原理是通过测定样品与X射线的相互作用，消除时变得到材料的粘土组成。

这种方法根据矿物的晶格结构，分析出材料中粘土的成分，并根据每个粘土矿物的特性计算粘土矿物含量。

2、热释光法该方法在测定粘土含量方面应用广泛。

其原理是用外部光源照射样品，尤其是来自地幔和地壳的岩石样品。

施加热后，样品中包含的粘土矿物会释放热量，利用此热量得到材料的粘土组成。

3、扫描电镜法扫描电镜可对样品高清晰度成像，展示出只有显微照相机才能表现出的样品细节。

从而让我们更清楚的看到样品中的微观结构和矿物成分。

三、粘土矿物的矿物学特征1、蒙脱石蒙脱石是粘土矿物中最常见的一类。

其结构中有大量的镁元素，可以吸附铵盐、有机碱和其他有机物。

xrd 粘土矿物类型（原创版）目录1.粘土矿物的定义和重要性2.XRD 技术在粘土矿物研究中的应用3.常见粘土矿物类型及其 XRD 特征4.XRD 技术在粘土矿物类型鉴定中的优势和局限性正文粘土矿物是一类具有重要经济价值和环境意义的自然矿物，广泛应用于陶瓷、建筑、石油化工等领域。

粘土矿物的研究对于了解其性质、开发利用和环境保护具有重要意义。

X 射线衍射（XRD）技术作为一种重要的矿物学研究手段，在粘土矿物研究中发挥着关键作用。

XRD 技术是一种非破坏性、快速、高灵敏度的分析方法，可以获取矿物的晶体结构、相组成、物相分布等信息。

在粘土矿物研究中，XRD 技术可以用于矿物相的鉴定、矿物组成的定量分析、晶体结构的解析等。

常见的粘土矿物类型包括高岭石、伊利石、蒙脱石、绿泥石等。

这些粘土矿物在 XRD 图谱上具有明显的特征。

例如，高岭石的 XRD 图谱呈现出明显的双峰，伊利石的图谱中则有较弱的双峰。

通过分析 XRD 图谱，可以快速准确地鉴定粘土矿物的类型。

XRD 技术在粘土矿物类型鉴定中的优势主要表现在以下几个方面：首先，XRD 技术具有较高的分辨率和灵敏度，可以准确地分析粘土矿物的晶体结构和组成；其次，XRD 技术是一种非破坏性分析方法，对样品没有损害，可以保存样品的原始状态；最后，XRD 技术分析速度快，可以实现批量样品的快速分析。

然而，XRD 技术在粘土矿物类型鉴定中也存在一定的局限性。

对于一些复杂的粘土矿物样品，XRD 图谱可能呈现出复杂的特征，需要结合其他分析方法进行综合分析。

此外，XRD 技术的分析结果受到实验条件、样品制备等因素的影响，需要经验丰富的实验人员进行数据处理和解析。

总之，XRD 技术在粘土矿物类型鉴定中具有重要作用，可以快速准确地获取粘土矿物的晶体结构和组成信息。

10自生粘土矿物鉴定根据矿物的形态特征和成分特点进行鉴定．10.1高岭石10.1.1形态特征用扫描电子显微镜观察，沉积岩中自生高岭石呈蠕虫状(图版I-b)、书页状(图版I-c)集合体赋存子粒间．其单晶为六方板状（图版I—a），常与自生石英、方解石等自生矿物共生．10.1.2成分特征用能谱测定高岭石的化学成分．主要元素为硅(Si)、铝(Al)，其Si02/Al2O3的比值为1·1-1.3。

10.2蒙皂石10.2.1形态特征用扫描电子显微镜观察．沉积岩中自生蒙皂石呈蜂窝状（图版I-a、b、c）赋存子粒表，星棉絮状、片状赋存予粒间．10.2.2成分特征用能谱测定其成分．主要成分为硅(Si)、铝(Al)、钙(Ca)、钠(Na)，氧化钾(K2O)含量低，通常小于1.5%．10.3伊利石10.3.1形态特征用扫描电子显微镜观察，自生伊利石呈片状（图版I-a、c）或丝状（图版I-b）集合体，赋存子粒表和粒同．10.3.2成分特征用能谱测定伊利石成分．主要元素为硅(Si)、铝(Al)、钾(K)．其氧化钾(K20)值通常大于7.5%．10.4绿泥石10.4.1形态特征用扫描电子显微镜观察，自生绿泥石墨绒球状(图版Ⅳ-a)赋存子粒间，或以针叶状(图版Ⅳ-b)赋存于粒表，其单晶结构为叶片状(图版Ⅳ-c)．10.4.2成分特征用能谱测定绿泥石成分．主要元素为硅(Si)、铝(Al)、铁(Fe)、镁(Mg)．除硅、铝外，富含铁、镁是其主要特征．10.5伊/蒙混层10.5.1形态特征用扫描电子显微镜观察，伊/蒙混层呈丝状（图版Va、b、c），是蒙皂石向伊利石过渡期的粘土矿物．形态特征是蒙皂石特征逐渐消失，伊利石特征逐渐增强，赋存于粒表和粒间．10.5.2成分特征用能谱测定伊/蒙混层成分，主要元素为硅(Si)、铝(Al)、钾(K)、钙(Ca)、钠(Na)．其成分特征主要反映在氧化钾(K2O）含量为1.5%～7.5%．确定为过渡期的混层粘土矿物．10.6绿/蒙混层10.6.1形态特征用扫描电子显微镜观察，绿/蒙混层粘土矿物呈蜂窝状（图版Ⅵ-a、b）和丝状结构（图版Ⅵ-c）．是蒙皂石向绿泥石过渡期的粘土矿物，具有蒙皂石和绿泥石的形态特征．10.6.2成分特征用能谱测定绿/蒙混层成分，主要元素为硅(Si)、铝(Al)、铁(Fe)、镁(Mg)、钙(Ca)。

一、扫描电镜照片，粘土矿物的镜下特征及描述1、高岭石高岭石硅铝酸盐矿物，是长石的蚀变产物，呈书页状、蠕虫状、手风琴状，多以孔隙充填的形式存在于粒间孔隙。

其晶间结构比较松，在流体的冲刷下容易随流体移动，堵塞、分割孔隙和吼道，尤其在细小吼道中，影响很大，是重要的速敏矿物。

2、伊蒙混层伊蒙混层蒙脱石向伊利石过渡的矿物，呈蜂窝状、半蜂窝状、棉絮状等，随埋深加大和温压的升高而含量增多，有较强的水敏性。

3、绿泥石绿泥石铝硅酸盐矿物，常与自生石英共生。

在电镜扫描下，其单晶形态呈薄六角板状或叶片状，常见粒径为 2μ～ 3μ;聚集形态常常为 :由叶片组成的蜂窝状、玫瑰花朵状、绒球状、针叶状和叠片状，在孔隙中的产状有孔隙衬垫及孔隙充填，有时也可见其杂乱堆积状态。

一般针叶状绿泥石多为孔隙衬垫包于颗粒表面，绒球状和玫瑰花状的则充填在孔隙中。

绿泥石可由黑云母、角闪石、蒙脱石等矿物转化而来，自生绿泥石一般富含高价铁离子，与钻井液中的HCL等酸液作用容易产生沉淀，而造成储层伤害，是酸敏性矿物。

4、伊利石伊利石形态：鳞片状、羽毛状、丝缕状。

分布：多分布于颗粒表面，或以粘土桥形式分布于颗粒间伊利石铝硅酸盐矿物，伊利石晶体呈不规则的鳞片状，个别呈六边形，鳞片大小不等，一般在 0.15μ～ 0.5μ间。

在电镜扫描下常见的单体形态呈丝带状、条片状和羽毛状等贴附于颗粒表面或充填于粒间孔隙内，集合体形态呈蜂窝状、丝缕状和丝带状。

伊利石往往在孔隙中形成搭桥式生长或构成丝缕状、发丝状网络 (图 1，图 2)。

片状等微晶把孔隙分割成许多小孔隙，增加了迂回度；丝发状的容易被水冲移，堵塞孔隙和吼道，降低孔隙度和渗透率。

5、蒙脱石蒙脱石形态：鳞片状、蜂巢状、棉絮状。

分布：多分布于颗粒表面。

分子式：(AlMg)2[Si4O10](OH)24H2O分布于埋藏较浅、成岩作用较弱的地层中，随加埋藏深、成岩作用加强趋于消失，并伴随混层矿物的出现图1 片状、丝缕状伊利石分布于粒间孔中图2 丝缕状伊利石在孔隙内形成的网络状分布6、绿帘石绿帘石呈集合体或粒状产出，榍石呈集合体产出，部分与绿帘石伴生。

扫描电镜照片，粘土矿物的镜下特征及描述一、1、高岭石高岭石孔硅铝酸盐矿物，是长石的蚀变产物，呈书页状、蠕虫状、手风琴状，多以在流体的冲刷下容易随流体的形式存在于粒间孔隙。

隙充填其晶间结构比较松，移动，堵塞、分割孔隙和吼道，尤其在细小吼道中，影响很大，是重要的速敏矿物。

2、伊蒙混层伊蒙混层蒙脱石向伊利石过渡的矿物，呈蜂窝状、半蜂窝状、棉絮状等，随埋深加大和温压的升高而含量增多，有较强的水敏性。

3、绿泥石绿泥石铝硅酸盐矿物，常与自生石英共生。

在电镜扫描下，其单晶形态呈薄六角板状或叶片状，常见粒径为 2μ～ 3μ;聚集形态常常为 :由叶片组成的蜂窝状、玫瑰花朵状、绒球状、针叶状和叠片状，在孔隙中的产状有孔隙衬垫及孔隙充填，有时也可见其杂乱堆积状态。

一般针叶状绿泥石多为孔隙衬垫包于颗粒表面，绒球状和玫瑰花状的则充填在孔隙中。

绿泥石可由黑云母、角闪石、蒙脱石等矿物转化而来，自生绿泥石一般富含高价铁离子，与钻井液中的HCL等酸液作用容易产生沉淀，而造成储层伤害，是酸敏性矿物。

4、伊利石伊利石形态：鳞片状、羽毛状、丝缕状。

分布：多分布于颗粒表面，或以粘土桥形式分布于颗粒间伊利石鳞片大个别呈六边形，铝硅酸盐矿物，伊利石晶体呈不规则的鳞片状，。

在电镜扫描下常见的单体形态呈丝带μ间 0.5 ，一般在 0.15μ～小不等集合体形态呈蜂条片状和羽毛状等贴附于颗粒表面或充填于粒间孔隙内，状、、伊利石往往在孔隙中形成搭桥式生长或构成丝缕状窝状、丝缕状和丝带状。

增加了迂回片状等微晶把孔隙分割成许多小孔隙，。

图，图发丝状网络 ( 1 2) 度；丝发状的容易被水冲移，堵塞孔隙和吼道，降低孔隙度和渗透率。

5、蒙脱石蒙脱石形态：鳞片状、蜂巢状、棉絮状。

分布：多分布于颗粒表面。

分子式：分布于埋藏较浅、成岩作用较弱的地层中，随加埋藏深、成岩(AlMg)2[Si4O10](OH)24H2O作用加强趋于消失，并伴随混层矿物的出现图1 片状、丝缕状伊利石分布于粒间孔中图2 丝缕状伊利石在孔隙内形成的网络状分布6、绿帘石绿帘石呈集合体或粒状产出，榍石呈集合体产出，部分与绿帘石伴生。

扫描电镜在碎屑岩储层粘土矿物研究中的应用一、本文概述随着石油勘探和开发的深入，碎屑岩储层作为重要的油气储集层，其内部粘土矿物的分布、类型和性质对储层的物性、含油性以及开发效果具有重要影响。

对碎屑岩储层中的粘土矿物进行深入研究，对油气勘探和开发具有重要意义。

扫描电镜（SEM）作为一种高分辨率、高倍率的观察手段，近年来在碎屑岩储层粘土矿物研究中的应用日益广泛。

本文旨在探讨扫描电镜在碎屑岩储层粘土矿物研究中的应用，分析其工作原理、优缺点以及在实际研究中的应用案例，以期为相关领域的研究提供借鉴和参考。

二、扫描电镜技术概述扫描电子显微镜（Scanning Electron Microscope，简称SEM）是一种利用电子束扫描样品表面，通过检测样品发射的次级电子、背散射电子等信号成像的大型仪器。

SEM具有分辨率高、景深大、图像富有立体感、可观察不导电样品等优点，因此在材料科学、地质学、生物学等众多领域得到了广泛应用。

在碎屑岩储层粘土矿物研究中，扫描电镜技术发挥着不可替代的作用。

扫描电镜的基本原理是利用聚焦的高能电子束在样品表面进行逐点扫描，激发出各种物理信息，通过对这些信息的接收、放大和显示成像，获得测试样品表面形貌的观察结果。

同时，结合能谱分析（EDS）和波谱分析（WDS）等附件，还能对样品进行微区成分分析，进一步揭示粘土矿物的种类、分布及其与储层基质的相互关系。

在碎屑岩储层研究中，扫描电镜的应用主要包括以下几个方面：通过观察储层岩石的微观结构，揭示粘土矿物的形态、大小和分布特征，为储层评价和油气勘探提供重要依据；结合能谱分析，确定粘土矿物的化学组成，进一步揭示其成因和演化历史；通过三维重构技术，可以直观地展示粘土矿物在储层中的三维空间分布，为储层建模和油气运移模拟提供基础数据。

扫描电镜技术以其独特的优势在碎屑岩储层粘土矿物研究中发挥着重要作用，为深入认识储层特征、评价储层质量和指导油气勘探开发提供了有力支持。

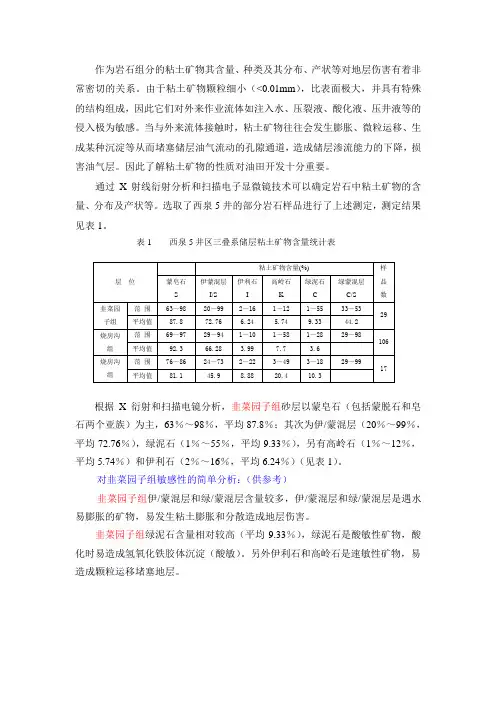

作为岩石组分的粘土矿物其含量、种类及其分布、产状等对地层伤害有着非常密切的关系。

由于粘土矿物颗粒细小（<0.01mm），比表面极大，并具有特殊的结构组成，因此它们对外来作业流体如注入水、压裂液、酸化液、压井液等的侵入极为敏感。

当与外来流体接触时，粘土矿物往往会发生膨胀、微粒运移、生成某种沉淀等从而堵塞储层油气流动的孔隙通道，造成储层渗流能力的下降，损害油气层。

因此了解粘土矿物的性质对油田开发十分重要。

通过X射线衍射分析和扫描电子显微镜技术可以确定岩石中粘土矿物的含量、分布及产状等。

选取了西泉5井的部分岩石样品进行了上述测定，测定结果见表1。

表1 西泉5井区三叠系储层粘土矿物含量统计表根据X衍射和扫描电镜分析，韭菜园子组砂层以蒙皂石（包括蒙脱石和皂石两个亚族）为主，63％～98％，平均87.8％；其次为伊/蒙混层（20％～99％，平均72.76％），绿泥石（1％～55％，平均9.33％），另有高岭石（1％～12％，平均5.74％）和伊利石（2％～16％，平均6.24％）（见表1）。

对韭菜园子组敏感性的简单分析：（供参考）韭菜园子组伊/蒙混层和绿/蒙混层含量较多，伊/蒙混层和绿/蒙混层是遇水易膨胀的矿物，易发生粘土膨胀和分散造成地层伤害。

韭菜园子组绿泥石含量相对较高（平均9.33％），绿泥石是酸敏性矿物，酸化时易造成氢氧化铁胶体沉淀（酸敏）。

另外伊利石和高岭石是速敏性矿物，易造成颗粒运移堵塞地层。

粘土矿物分析在储层潜在敏感性评价中的应用一、粘土矿物类型粘土矿物(clay minerals)是粘土和粘土岩中晶体一般小于2微米，主要是含水的铝、铁和镁的层状结构硅酸盐矿物。

有的在其成分中还有某些碱金属或碱土金属存在。

粘土矿物包括高岭石族矿物、蒙皂石、蛭石、粘土级云母、伊利石、海绿石、绿泥石和膨胀绿泥石以及有关的混层结构矿物，此外还包括具过渡性的层链状结构的坡缕石（凹凸棒石）和海泡石以及非晶质的水铝英石。

扫描电镜在碎屑岩储层粘土矿物研究中的应用胡圆圆;胡再元【摘要】以扫描电镜( SEM)为主要手段,对西江24-3构造上第三系珠江组和韩江组砂岩储层中粘土矿物进行了显微分析,直观地展示了储层中粘土矿物在电镜扫描下的形态、产状等方面的特征.探讨了粘土矿物的含量、类型及其在储层孔隙中的产状对储层物性以及对储层损害的影响.初步展示了扫描电镜在碎屑岩油气储层粘土矿物分析研究中的意义及其应用前景.【期刊名称】《四川地质学报》【年(卷),期】2012(032)001【总页数】4页(P25-28)【关键词】扫描电镜(SEM);韩江组-珠江组;粘土矿物;屑岩储层【作者】胡圆圆;胡再元【作者单位】中国石油杭州地质研究院,杭州310023;中国石油碳酸盐岩储层重点实验室,杭州,310023;中国石油勘探开发研究院西北分院,兰州730020【正文语种】中文【中图分类】P618.13粘土矿物分析是碎屑岩储层评价及储层保护研究的重要内容之一，在石油生成、运移、聚集及油气勘探开发研究中起着重要作用。

另外，粘土矿物含量、类型及成分的不同也是影响储层物性和敏感性的内在因素之一，对储层的储集性能和测井的油水层解释以及储层改造措施也具有重要影响。

因此，对粘土矿物的形态、分布及其变化的研究在油气运移及开发中越来越重要。

扫描电镜（SEM）又是研究粘土矿物的重要方法之一，运用扫描电镜（SEM）对储层中的粘土矿物进行研究显得尤为重要。

以往对粘土矿物的分析着重于精确分析粘土矿物的成分和晶体结构(如X粉晶衍射等)，但对其形态特征及分布方式研究难以深入。

又由于粘土矿物是以微米为计量单位的质点，用普通的光学显微镜已经很难区分粘土矿物的成分、形态及分布特征，而利用扫描电镜（SEM）分析则可以弥补这一不足。

扫描电镜因其能直接观察岩石样品原始表面，具有景深大、图像立体感强、分辨率较高，放大倍数大等特点，是粘土矿物定性分析的一种常用手段。

所以通过扫描电镜观察粘土矿物的类型、晶体形态和产状，是储层评价和确定储层保护措施的重要手段之一。

一、实验目的1. 熟悉粘土矿物的基本特征和分类；2. 掌握粘土矿物鉴定的实验方法；3. 培养实验操作技能和观察能力。

二、实验原理粘土矿物是一类具有层状结构的硅酸盐矿物，主要由硅氧四面体和铝氧八面体组成。

粘土矿物具有可塑性、吸水性、膨胀性等特点，广泛应用于陶瓷、建筑材料、农业等领域。

本实验通过观察粘土矿物的光学性质、物理性质和化学性质，对其进行鉴定。

三、实验仪器与试剂1. 仪器：显微镜、滤纸、镊子、酒精灯、烧杯、试管、滴管等；2. 试剂：盐酸、硝酸、氢氧化钠、硫酸铜、碘化钾等。

四、实验步骤1. 样品制备：取一定量的粘土样品，用研钵研磨至粉末状，过筛后备用。

2. 光学性质鉴定：（1）观察样品的颜色、透明度、光泽等特征；（2）利用显微镜观察样品的晶体形态、解理、颜色、条痕等特征；（3）对样品进行X射线衍射分析，确定其矿物成分。

3. 物理性质鉴定：（1）测定样品的密度、孔隙率、吸水率等；（2）观察样品的软硬程度、可塑性等。

4. 化学性质鉴定：（1）观察样品与盐酸、硝酸、氢氧化钠等试剂的反应；（2）对样品进行化学分析，确定其化学成分。

五、实验结果与分析1. 光学性质鉴定：（1）样品呈淡黄色，不透明，具有油脂光泽；（2）显微镜下观察，样品晶体呈片状，具有明显的解理；（3）X射线衍射分析结果显示，样品为高岭石。

2. 物理性质鉴定：（1）样品密度为2.6g/cm³，孔隙率为0.5；（2）样品吸水率为30%，具有良好的可塑性。

3. 化学性质鉴定：（1）样品与盐酸反应产生气泡，与硝酸反应无明显现象；（2）化学分析结果显示，样品主要成分为SiO2、Al2O3、Fe2O3等。

六、实验结论通过本次实验，我们成功鉴定了粘土矿物样品的成分，确认其为高岭石。

实验过程中，我们掌握了粘土矿物鉴定的基本方法，提高了实验操作技能和观察能力。

七、实验心得1. 粘土矿物鉴定实验对于了解粘土矿物的性质和应用具有重要意义；2. 实验过程中，应注重细节，确保实验结果的准确性；3. 提高实验操作技能和观察能力，有助于我们更好地从事相关工作。
