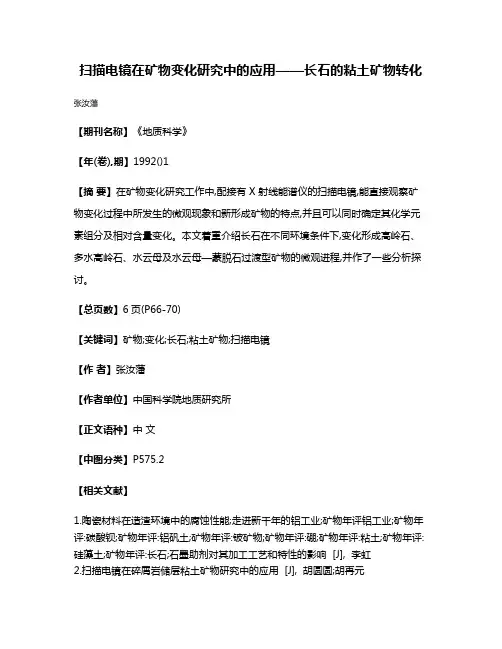

扫描电镜在矿物变化研究中的应用——长石的粘土矿物转化张汝藩
【期刊名称】《地质科学》
【年(卷),期】1992()1
【摘要】在矿物变化研究工作中,配接有 X 射线能谱仪的扫描电镜,能直接观察矿物变化过程中所发生的微观现象和新形成矿物的特点,并且可以同时确定其化学元素组分及相对含量变化。

本文着重介绍长石在不同环境条件下,变化形成高岭石、多水高岭石、水云母及水云母—蒙脱石过渡型矿物的微观进程,并作了一些分析探讨。

【总页数】6页(P66-70)
【关键词】矿物;变化;长石;粘土矿物;扫描电镜
【作者】张汝藩
【作者单位】中国科学院地质研究所
【正文语种】中文
【中图分类】P575.2
【相关文献】
1.陶瓷材料在造渣环境中的腐蚀性能;走进新千年的铝工业;矿物年评铝工业;矿物年评:碳酸钡;矿物年评:铝矾土;矿物年评:铍矿物;矿物年评:硼;矿物年评:粘土;矿物年评:硅藻土;矿物年评:长石;石墨助剂对其加工工艺和特性的影响 [J], 李虹
2.扫描电镜在碎屑岩储层粘土矿物研究中的应用 [J], 胡圆圆;胡再元
3.中康油田中康3块粘土矿物及非粘土矿物分布规律研究 [J], 赵建红;陈霁云;卢仁军;陈立跃
4.粘土矿物在环境矿物学中的应用研究 [J], 曹蕾
5.粘土矿物在过去环境变化研究中的应用 [J], 隆浩;王晨华;刘勇平;马海州
因版权原因，仅展示原文概要，查看原文内容请购买。

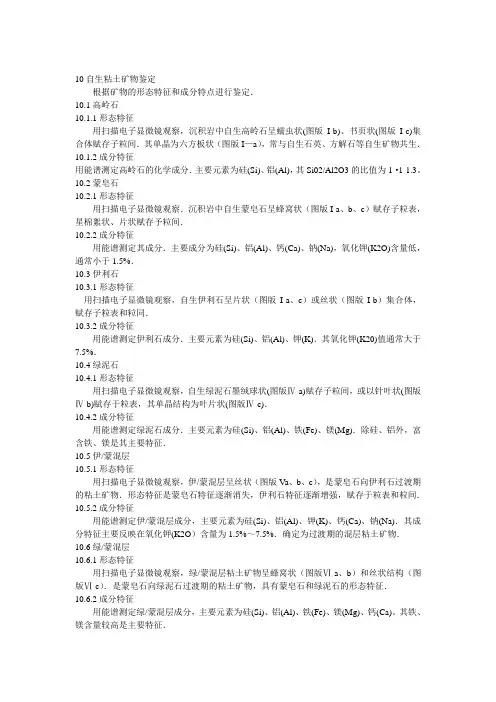

10自生粘土矿物鉴定根据矿物的形态特征和成分特点进行鉴定．10.1高岭石10.1.1形态特征用扫描电子显微镜观察，沉积岩中自生高岭石呈蠕虫状(图版I-b)、书页状(图版I-c)集合体赋存子粒间．其单晶为六方板状（图版I—a），常与自生石英、方解石等自生矿物共生．10.1.2成分特征用能谱测定高岭石的化学成分．主要元素为硅(Si)、铝(Al)，其Si02/Al2O3的比值为1·1-1.3。

10.2蒙皂石10.2.1形态特征用扫描电子显微镜观察．沉积岩中自生蒙皂石呈蜂窝状（图版I-a、b、c）赋存子粒表，星棉絮状、片状赋存予粒间．10.2.2成分特征用能谱测定其成分．主要成分为硅(Si)、铝(Al)、钙(Ca)、钠(Na)，氧化钾(K2O)含量低，通常小于1.5%．10.3伊利石10.3.1形态特征用扫描电子显微镜观察，自生伊利石呈片状（图版I-a、c）或丝状（图版I-b）集合体，赋存子粒表和粒同．10.3.2成分特征用能谱测定伊利石成分．主要元素为硅(Si)、铝(Al)、钾(K)．其氧化钾(K20)值通常大于7.5%．10.4绿泥石10.4.1形态特征用扫描电子显微镜观察，自生绿泥石墨绒球状(图版Ⅳ-a)赋存子粒间，或以针叶状(图版Ⅳ-b)赋存于粒表，其单晶结构为叶片状(图版Ⅳ-c)．10.4.2成分特征用能谱测定绿泥石成分．主要元素为硅(Si)、铝(Al)、铁(Fe)、镁(Mg)．除硅、铝外，富含铁、镁是其主要特征．10.5伊/蒙混层10.5.1形态特征用扫描电子显微镜观察，伊/蒙混层呈丝状（图版Va、b、c），是蒙皂石向伊利石过渡期的粘土矿物．形态特征是蒙皂石特征逐渐消失，伊利石特征逐渐增强，赋存于粒表和粒间．10.5.2成分特征用能谱测定伊/蒙混层成分，主要元素为硅(Si)、铝(Al)、钾(K)、钙(Ca)、钠(Na)．其成分特征主要反映在氧化钾(K2O）含量为1.5%～7.5%．确定为过渡期的混层粘土矿物．10.6绿/蒙混层10.6.1形态特征用扫描电子显微镜观察，绿/蒙混层粘土矿物呈蜂窝状（图版Ⅵ-a、b）和丝状结构（图版Ⅵ-c）．是蒙皂石向绿泥石过渡期的粘土矿物，具有蒙皂石和绿泥石的形态特征．10.6.2成分特征用能谱测定绿/蒙混层成分，主要元素为硅(Si)、铝(Al)、铁(Fe)、镁(Mg)、钙(Ca)。

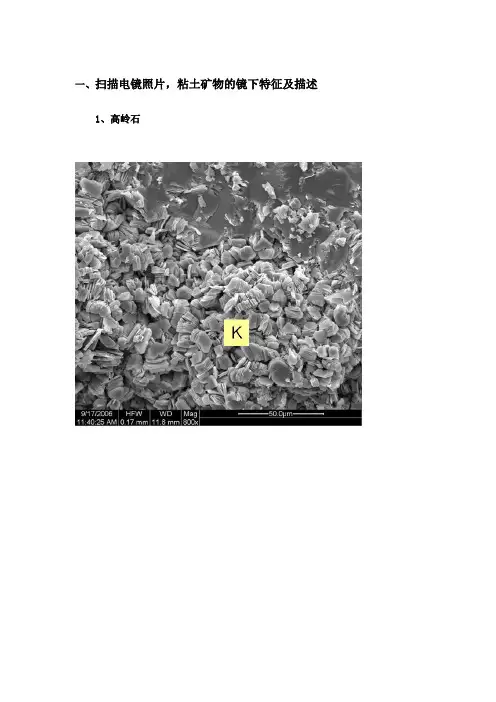

一、扫描电镜照片，粘土矿物的镜下特征及描述1、高岭石高岭石硅铝酸盐矿物，是长石的蚀变产物，呈书页状、蠕虫状、手风琴状，多以孔隙充填的形式存在于粒间孔隙。

其晶间结构比较松，在流体的冲刷下容易随流体移动，堵塞、分割孔隙和吼道，尤其在细小吼道中，影响很大，是重要的速敏矿物。

2、伊蒙混层伊蒙混层蒙脱石向伊利石过渡的矿物，呈蜂窝状、半蜂窝状、棉絮状等，随埋深加大和温压的升高而含量增多，有较强的水敏性。

3、绿泥石绿泥石铝硅酸盐矿物，常与自生石英共生。

在电镜扫描下，其单晶形态呈薄六角板状或叶片状，常见粒径为 2μ～ 3μ;聚集形态常常为 :由叶片组成的蜂窝状、玫瑰花朵状、绒球状、针叶状和叠片状，在孔隙中的产状有孔隙衬垫及孔隙充填，有时也可见其杂乱堆积状态。

一般针叶状绿泥石多为孔隙衬垫包于颗粒表面，绒球状和玫瑰花状的则充填在孔隙中。

绿泥石可由黑云母、角闪石、蒙脱石等矿物转化而来，自生绿泥石一般富含高价铁离子，与钻井液中的HCL等酸液作用容易产生沉淀，而造成储层伤害，是酸敏性矿物。

4、伊利石伊利石形态：鳞片状、羽毛状、丝缕状。

分布：多分布于颗粒表面，或以粘土桥形式分布于颗粒间伊利石铝硅酸盐矿物，伊利石晶体呈不规则的鳞片状，个别呈六边形，鳞片大小不等，一般在 0.15μ～ 0.5μ间。

在电镜扫描下常见的单体形态呈丝带状、条片状和羽毛状等贴附于颗粒表面或充填于粒间孔隙内，集合体形态呈蜂窝状、丝缕状和丝带状。

伊利石往往在孔隙中形成搭桥式生长或构成丝缕状、发丝状网络 (图 1，图 2)。

片状等微晶把孔隙分割成许多小孔隙，增加了迂回度；丝发状的容易被水冲移，堵塞孔隙和吼道，降低孔隙度和渗透率。

5、蒙脱石蒙脱石形态：鳞片状、蜂巢状、棉絮状。

分布：多分布于颗粒表面。

分子式：(AlMg)2[Si4O10](OH)24H2O分布于埋藏较浅、成岩作用较弱的地层中，随加埋藏深、成岩作用加强趋于消失，并伴随混层矿物的出现图1 片状、丝缕状伊利石分布于粒间孔中图2 丝缕状伊利石在孔隙内形成的网络状分布6、绿帘石绿帘石呈集合体或粒状产出，榍石呈集合体产出，部分与绿帘石伴生。

作为岩石组分的粘土矿物其含量、种类及其分布、产状等对地层伤害有着非常密切的关系。

由于粘土矿物颗粒细小（<0.01mm），比表面极大，并具有特殊的结构组成，因此它们对外来作业流体如注入水、压裂液、酸化液、压井液等的侵入极为敏感。

当与外来流体接触时，粘土矿物往往会发生膨胀、微粒运移、生成某种沉淀等从而堵塞储层油气流动的孔隙通道，造成储层渗流能力的下降，损害油气层。

因此了解粘土矿物的性质对油田开发十分重要。

通过X射线衍射分析和扫描电子显微镜技术可以确定岩石中粘土矿物的含量、分布及产状等。

选取了西泉5井的部分岩石样品进行了上述测定，测定结果见表1。

表1 西泉5井区三叠系储层粘土矿物含量统计表根据X衍射和扫描电镜分析，韭菜园子组砂层以蒙皂石（包括蒙脱石和皂石两个亚族）为主，63％～98％，平均87.8％；其次为伊/蒙混层（20％～99％，平均72.76％），绿泥石（1％～55％，平均9.33％），另有高岭石（1％～12％，平均5.74％）和伊利石（2％～16％，平均6.24％）（见表1）。

对韭菜园子组敏感性的简单分析：（供参考）韭菜园子组伊/蒙混层和绿/蒙混层含量较多，伊/蒙混层和绿/蒙混层是遇水易膨胀的矿物，易发生粘土膨胀和分散造成地层伤害。

韭菜园子组绿泥石含量相对较高（平均9.33％），绿泥石是酸敏性矿物，酸化时易造成氢氧化铁胶体沉淀（酸敏）。

另外伊利石和高岭石是速敏性矿物，易造成颗粒运移堵塞地层。

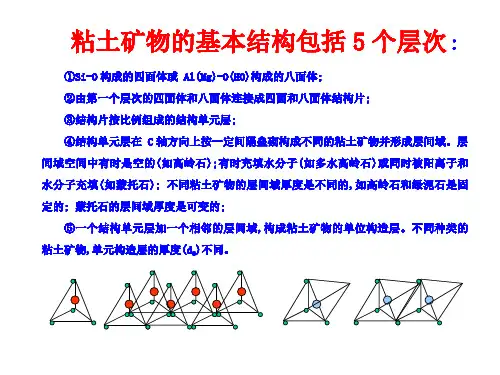

粘土矿物分析在储层潜在敏感性评价中的应用一、粘土矿物类型粘土矿物(clay minerals)是粘土和粘土岩中晶体一般小于2微米，主要是含水的铝、铁和镁的层状结构硅酸盐矿物。

有的在其成分中还有某些碱金属或碱土金属存在。

粘土矿物包括高岭石族矿物、蒙皂石、蛭石、粘土级云母、伊利石、海绿石、绿泥石和膨胀绿泥石以及有关的混层结构矿物，此外还包括具过渡性的层链状结构的坡缕石（凹凸棒石）和海泡石以及非晶质的水铝英石。

扫描电镜照片，粘土矿物的镜下特征及描述一、1、高岭石高岭石孔硅铝酸盐矿物，是长石的蚀变产物，呈书页状、蠕虫状、手风琴状，多以在流体的冲刷下容易随流体的形式存在于粒间孔隙。

隙充填其晶间结构比较松，移动，堵塞、分割孔隙和吼道，尤其在细小吼道中，影响很大，是重要的速敏矿物。

2、伊蒙混层伊蒙混层蒙脱石向伊利石过渡的矿物，呈蜂窝状、半蜂窝状、棉絮状等，随埋深加大和温压的升高而含量增多，有较强的水敏性。

3、绿泥石绿泥石铝硅酸盐矿物，常与自生石英共生。

在电镜扫描下，其单晶形态呈薄六角板状或叶片状，常见粒径为 2μ～ 3μ;聚集形态常常为 :由叶片组成的蜂窝状、玫瑰花朵状、绒球状、针叶状和叠片状，在孔隙中的产状有孔隙衬垫及孔隙充填，有时也可见其杂乱堆积状态。

一般针叶状绿泥石多为孔隙衬垫包于颗粒表面，绒球状和玫瑰花状的则充填在孔隙中。

绿泥石可由黑云母、角闪石、蒙脱石等矿物转化而来，自生绿泥石一般富含高价铁离子，与钻井液中的HCL等酸液作用容易产生沉淀，而造成储层伤害，是酸敏性矿物。

4、伊利石伊利石形态：鳞片状、羽毛状、丝缕状。

分布：多分布于颗粒表面，或以粘土桥形式分布于颗粒间伊利石鳞片大个别呈六边形，铝硅酸盐矿物，伊利石晶体呈不规则的鳞片状，。

在电镜扫描下常见的单体形态呈丝带μ间 0.5 ，一般在 0.15μ～小不等集合体形态呈蜂条片状和羽毛状等贴附于颗粒表面或充填于粒间孔隙内，状、、伊利石往往在孔隙中形成搭桥式生长或构成丝缕状窝状、丝缕状和丝带状。

增加了迂回片状等微晶把孔隙分割成许多小孔隙，。

图，图发丝状网络 ( 1 2) 度；丝发状的容易被水冲移，堵塞孔隙和吼道，降低孔隙度和渗透率。

5、蒙脱石蒙脱石形态：鳞片状、蜂巢状、棉絮状。

分布：多分布于颗粒表面。

分子式：分布于埋藏较浅、成岩作用较弱的地层中，随加埋藏深、成岩(AlMg)2[Si4O10](OH)24H2O作用加强趋于消失，并伴随混层矿物的出现图1 片状、丝缕状伊利石分布于粒间孔中图2 丝缕状伊利石在孔隙内形成的网络状分布6、绿帘石绿帘石呈集合体或粒状产出，榍石呈集合体产出，部分与绿帘石伴生。

10自生粘土矿物鉴定根据矿物的形态特征和成分特点进行鉴定．10.1高岭石10.1.1形态特征用扫描电子显微镜观察，沉积岩中自生高岭石呈蠕虫状(图版I-b)、书页状(图版I-c)集合体赋存子粒间．其单晶为六方板状（图版I—a），常与自生石英、方解石等自生矿物共生．10.1.2成分特征用能谱测定高岭石的化学成分．主要元素为硅(Si)、铝(Al)，其Si02/Al2O3的比值为1·1-1.3。

10.2蒙皂石10.2.1形态特征用扫描电子显微镜观察．沉积岩中自生蒙皂石呈蜂窝状（图版I-a、b、c）赋存子粒表，星棉絮状、片状赋存予粒间．10.2.2成分特征用能谱测定其成分．主要成分为硅(Si)、铝(Al)、钙(Ca)、钠(Na)，氧化钾(K2O)含量低，通常小于1.5%．10.3伊利石10.3.1形态特征用扫描电子显微镜观察，自生伊利石呈片状（图版I-a、c）或丝状（图版I-b）集合体，赋存子粒表和粒同．10.3.2成分特征用能谱测定伊利石成分．主要元素为硅(Si)、铝(Al)、钾(K)．其氧化钾(K20)值通常大于7.5%．10.4绿泥石10.4.1形态特征用扫描电子显微镜观察，自生绿泥石墨绒球状(图版Ⅳ-a)赋存子粒间，或以针叶状(图版Ⅳ-b)赋存于粒表，其单晶结构为叶片状(图版Ⅳ-c)．10.4.2成分特征用能谱测定绿泥石成分．主要元素为硅(Si)、铝(Al)、铁(Fe)、镁(Mg)．除硅、铝外，富含铁、镁是其主要特征．10.5伊/蒙混层10.5.1形态特征用扫描电子显微镜观察，伊/蒙混层呈丝状（图版Va、b、c），是蒙皂石向伊利石过渡期的粘土矿物．形态特征是蒙皂石特征逐渐消失，伊利石特征逐渐增强，赋存于粒表和粒间．10.5.2成分特征用能谱测定伊/蒙混层成分，主要元素为硅(Si)、铝(Al)、钾(K)、钙(Ca)、钠(Na)．其成分特征主要反映在氧化钾(K2O）含量为1.5%～7.5%．确定为过渡期的混层粘土矿物．10.6绿/蒙混层10.6.1形态特征用扫描电子显微镜观察，绿/蒙混层粘土矿物呈蜂窝状（图版Ⅵ-a、b）和丝状结构（图版Ⅵ-c）．是蒙皂石向绿泥石过渡期的粘土矿物，具有蒙皂石和绿泥石的形态特征．10.6.2成分特征用能谱测定绿/蒙混层成分，主要元素为硅(Si)、铝(Al)、铁(Fe)、镁(Mg)、钙(Ca)。

扫描电镜在碎屑岩储层粘土矿物研究中的应用一、本文概述随着石油勘探和开发的深入，碎屑岩储层作为重要的油气储集层，其内部粘土矿物的分布、类型和性质对储层的物性、含油性以及开发效果具有重要影响。

对碎屑岩储层中的粘土矿物进行深入研究，对油气勘探和开发具有重要意义。

扫描电镜（SEM）作为一种高分辨率、高倍率的观察手段，近年来在碎屑岩储层粘土矿物研究中的应用日益广泛。

本文旨在探讨扫描电镜在碎屑岩储层粘土矿物研究中的应用，分析其工作原理、优缺点以及在实际研究中的应用案例，以期为相关领域的研究提供借鉴和参考。

二、扫描电镜技术概述扫描电子显微镜（Scanning Electron Microscope，简称SEM）是一种利用电子束扫描样品表面，通过检测样品发射的次级电子、背散射电子等信号成像的大型仪器。

SEM具有分辨率高、景深大、图像富有立体感、可观察不导电样品等优点，因此在材料科学、地质学、生物学等众多领域得到了广泛应用。

在碎屑岩储层粘土矿物研究中，扫描电镜技术发挥着不可替代的作用。

扫描电镜的基本原理是利用聚焦的高能电子束在样品表面进行逐点扫描，激发出各种物理信息，通过对这些信息的接收、放大和显示成像，获得测试样品表面形貌的观察结果。

同时，结合能谱分析（EDS）和波谱分析（WDS）等附件，还能对样品进行微区成分分析，进一步揭示粘土矿物的种类、分布及其与储层基质的相互关系。

在碎屑岩储层研究中，扫描电镜的应用主要包括以下几个方面：通过观察储层岩石的微观结构，揭示粘土矿物的形态、大小和分布特征，为储层评价和油气勘探提供重要依据；结合能谱分析，确定粘土矿物的化学组成，进一步揭示其成因和演化历史；通过三维重构技术，可以直观地展示粘土矿物在储层中的三维空间分布，为储层建模和油气运移模拟提供基础数据。

扫描电镜技术以其独特的优势在碎屑岩储层粘土矿物研究中发挥着重要作用，为深入认识储层特征、评价储层质量和指导油气勘探开发提供了有力支持。

常见黏土矿物电镜扫描微孔隙特征与甲烷吸附性吉利明;邱军利;夏燕青;张同伟【期刊名称】《石油学报》【年(卷),期】2012(33)2【摘要】野外采集的黏土岩的电镜扫描图像分析显示,黏土矿物孔隙分布于颗粒之间和颗粒内部板片自然错断处,前者形态不规则,后者呈楔形或面状缝隙。

具层间结构的蒙脱石层内发育纳米级连通孔隙。

蒙脱石微孔隙最为发育,伊-蒙混层黏土次之,其粒间孔和层面缝隙为20～100nm,层内连通孔隙小于50nm。

高岭石黏土主要发育20～100 nm的粒间孔。

伊利石和绿泥石晶体颗粒较大,以微米级孔隙为主。

吸附实验所反映的各种黏土矿物甲烷吸附能力与电镜扫描反映的微孔发育程度相吻合,指示泥页岩中的纳米级微孔在一定程度上决定着泥页岩的比表面积和气体储存能力。

黏土岩的孔隙发育与岩石成因和成岩演化有关,孔隙大小主要受黏土颗粒大小的控制。

【总页数】8页(P249-256)【关键词】黏土矿物;孔隙结构;甲烷吸附;页岩气;电镜扫描【作者】吉利明;邱军利;夏燕青;张同伟【作者单位】中国科学院地质与地球物理研究所油气资源研究重点实验室;Bureau of Economic Geology,Jackson School of Geosciences,The University of Texas at Austin;兰州大学资源环境学院【正文语种】中文【中图分类】TE112.221【相关文献】1.泥页岩中黏土矿物纳米孔隙结构特征及其对甲烷吸附的影响 [J], 李全中;蔡永乐;胡海洋2.应用扫描电镜与X射线能谱仪研究黔北黑色页岩储层孔隙及矿物特征 [J], 王坤阳;杜谷;杨玉杰;董世涛;喻晓林;郭建威3.禹州煤田煤系泥页岩黏土矿物对孔隙结构和甲烷吸附性能的影响 [J], 彭超;潘结南;万小强;朱绍军;王小玉;董永智4.扫描电镜和 X 射线能谱仪研究遵义黑色页岩孔隙和矿物特征 [J], 陈小红5.应用扫描电镜与X射线能谱仪研究柳江盆地上石盒子组砂岩孔隙与矿物成分特征[J], 张俊杰;吴泓辰;何金先;孙勇;张晓丽因版权原因，仅展示原文概要，查看原文内容请购买。
