电气工程施工方案

电气工程施工方案1、防雷与接地：本工程为二类防雷建筑物。

本工程防雷与接地系统主要利用建筑物内结构钢筋做接地体引下线及均压环，结构以外的接地等连接采用钢锌扁钢、圆钢、多芯绝缘导线等。

钢锌扁钢、圆钢等应镀锌良好，材质本身不得有裂纹、折皱等，各种型材全部由正规厂家进货并有产品合格证。

各种连接材料如扁钢、圆钢均采用焊接，要求圆钢一律双面焊接，焊接长度不小于6D，扁钢等三面焊接，焊接长度≥2倍扁钢宽度，焊缝平整、饱满，无夹渣、咬肉现象，在砼结构外的各焊点应涂沥青漆二道，以避免腐蚀。

屋面避雷带应涂银粉漆两道。

利用地梁内钢筋作接地装置，通过焊接构成一个良好的接地网，由于工程系统变压器工作接地、保护接地、防雷接地、通信接地等共用接地装置，故要求接地电阻不得大于1Ω。

基础施工时将桩基内两根不小于Φ16主筋采用Φ16圆钢引上与基础底板内上、下两层主筋分别焊通，所有地梁主筋(二根)连通底板接地网,网距不大于3米。

要求采用双面焊接，焊缝长度不小于6D，焊缝饱满，不得存在夹渣咬肉现象，焊渣清除干净。

变配电室内采用－40×4镀锌扁钢沿墙沿地敷设，并通过予埋铁板与公寓接地系统相连。

本工程配电系统采用TN-S系统，PE干线在低压电房与接地点、中性母排焊接连通，各层PE线与PE干线连通。

要求出低压配电柜开始N线（工作零线）与PE线（保护零线）分开，以后不得混接，所有配电箱内均设零排与地排。

本工程中所有电气设备的金属外壳、配线钢管、电气安装的构件、电缆桥架、支架、金属线盒、电缆铠装均需与PE线相连，以确保安全。

电缆桥架外侧、强弱电竖井内自下而上、电缆沟内敷设一根－40×4镀锌扁钢作为专用PE线。

引下线与均压环：利用结构柱内或墙内对角主筋作防雷引下线，主筋通长焊接，搭接材质选用Φ12圆钢，焊缝长度大于6D，采用双面焊，为防止漏焊，并在焊好一个接头后在下一个接头处使用油漆作一标志。

本工程要求在第12、15、18、21层利用建筑物周边的梁、剪力墙内的主筋焊成水平均压环，并利用8mm钢筋将所有引下线、水管、金属金属门窗、栏杆、空调管道焊通。

电气工程施工方案一.工艺流程二.施工方法1.电气工程预留预埋在工程的预埋、预留中，预留的套管要大小合适、位置、标高准确，防水套管要加止水片，止水片的厚度与高度要合乎要求，预留的钢管弯曲度不能大于90℃z其连接采用套管。

管口不得有毛刺，凹陷、管口要垂直。

线路过长时按要求加接线盒。

施工时与各工种密切配合，设备电气接线口标高及座标均应以有关专业图纸为准，土建施工时应特别注意在结构柱、墙、板等处预留孔洞及预埋件等。

2、材料堆放及运输本工程材料统一堆放在材料库房里，分类存放，贴明标签，专人管理。

材料垂直运输利用塔吊、施工电梯；水平运输依靠平板车和人力运输。

3、配管钢管管口不得有毛刺，凹陷。

配线时注意不得在管内留有接头，所有接头在接线盒内连接接头先用黄蜡带包扎,再用绝缘胶布包扎。

4、配电箱的安装配电箱、控制箱按甲方所定生产厂家的柜型，按设计的要求进行生产。

生产厂家必须具备相应资格,箱体及元器件采用国家标准产品，同时均需设工作零线和保护线端子排。

①配电箱、柜安装前应对箱体进行检查，箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，箱内元件安装牢固，导线排列整齐，压接牢固，并有产品合格证。

②配电箱、柜安装时应对照图纸的系统原理图检查，核对配电箱内电气元件、规格名称是否齐全完好,暗装配电箱应先配合土建预留。

在同一建筑物内，同类箱盘的高度应一致。

③暗装配电箱安装时，预先了解墙面粉刷层厚度，如无法掌握则配电箱外壳露出未粉刷墙面5mm,四边要一致使盘面板紧贴墙面,横平竖直。

明装箱采用金属膨胀螺丝固定。

④电线管进配电箱开孔要排列整齐，用开孔钻开孔，电管进入箱内要绞丝，并加锁母、护口，箱内排线应整齐绑扎成束，扎带距离相等，保持工艺美观。

5、电线、电缆的敷设电线在敷设前，先将钢管清理干净，同时检查电线的绝缘后方可敷设电线。

6、灯具、开关、插座安装①暗装开关、插座工艺流程：开关、插座接线一安装开关（插座）芯线或连同盖板一安装盖板。

电气工程施工专项方案简介：电气工程施工专项方案是针对某项目的电气工程进行详细的施工计划和方案的制定，旨在确保电气工程的顺利进行、安全可靠。

本方案将全面介绍电气工程施工的各项要点，包括施工准备、设备配置、施工流程等内容。

一、施工准备1. 项目概述：本部分介绍项目的基本情况，包括项目名称、施工地点、施工单位等信息。

2. 环境要求：详细描述电气工程的施工环境要求，涵盖温度、湿度、通风等方面。

3. 人员组织：详细说明施工人员的组织架构，包括工程师、技术人员、作业人员等。

4. 材料准备：列举所需的材料清单，并描述材料的采购渠道和验收标准。

二、设备配置1. 设备清单：详细列出需要使用的各类设备，包括变压器、开关箱、电缆等，并注明规格、型号和数量。

2. 设备安装：描述各类设备的安装位置和步骤，确保设备的合理布置和安装质量。

3. 电缆敷设：说明电缆的敷设方法、敷设路径和固定方式，保证电缆的安全可靠。

三、施工流程1. 申请手续：介绍电气工程施工前需要办理的各类审批手续，确保合法合规。

2. 基础施工：描述电气工程的基础施工过程，包括桩基施工、基础浇筑等。

3. 线管敷设：说明线管敷设的方法和顺序，确保线管的保护和布线的顺畅。

4. 装置安装：详细描述各类电气设备的安装过程，包括接线、固定、调试等。

5. 动力接入：介绍电气工程接入电力系统的步骤和要求，确保供电可靠。

6. 系统测试：阐述电气工程施工完成后的系统测试和调试过程，以确保系统的完整性和功能性。

7. 安全保障：强调施工过程中的安全注意事项，包括高压电安全、防火措施等。

四、施工质量和验收标准1. 施工质量：详细描述各类电气设备安装的质量标准和验收要求，确保施工质量达标。

2. 验收标准：列举各项施工工作的验收标准，包括电气设备的安全性能、线路的电压稳定性等。

五、施工安全与应急措施1. 安全措施：介绍施工中需要遵守的各项安全规范和措施，包括佩戴个人防护用品、防止触电等。

建筑电气工程施工方案XX工程公司年月日1．电气工程概况1.1 电气工程主要有高低压变配电系统、动力配电系统、照明系统、防雷接地系统、消防报警与控制系统、楼宇自动控制系统、结构化布线系统、电缆电视系统。

1.2 本工程供电电源由本场区l0kV开闭所引来两路l0kV高压电源，经电缆沿托盘直接敷设至地下1层变配电室。

高压系统为单母线分段，两路l0kV电源分别供给两台630kVA干式变压器，低压系统为单母线分段运行，由地下1层低压配电室配出的电缆干线均沿电缆桥架明敷至电缆竖井和各供电点。

1.3 建筑物竖向供配电设在电气竖井内。

照明配电干线、空调与试验配电干线采用密集型插接母线在竖井内垂直引上，再由各层插接开关箱引至各层配电箱。

由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV－2.5m㎡托盘敷设，出托盘后穿钢管在吊顶及墙内敷设。

1.4 防雷接地系统：本建筑物按二级防雷设防，采用T N－S接地方式，将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置；要求工频接地电阻不大于l Ω。

1.5 消防报警与控制系统：首层消防值班室内设有报警盘、控制盘、广播盘，由中央控制设备引出线路穿过首层楼板至地下1层，沿电缆托盘敷设至电气设备间内，垂直段沿托盘敷设至各层消防端子箱，实现消防报警与联动控制。

1.6 楼宇自动控制系统：中央控制室设在首层消防中心机房内。

BAS系统通讯总线和DDC 电源总线均穿钢管敷设至各层现场控制器，由各现场控制器配出的自控线路沿封闭金属线槽，再穿薄壁钢管或直接采用钢管敷设至各被控设备。

实现对冷冻水系统、供配电系统、空调机组、新风机组、公共区域照明的监控。

1.7 结构化布线系统：由首层设备向综合布线主配线柜敷设出的干线均采用封闭金属桥架敷设，水平配线用封闭金属桥架在吊顶内敷设再穿薄壁钢管引至各处信息插座，本系统仅考虑电话通讯系统和计算机网络系统的综合布线需求。

1.8 电缆电视系统：本系统为有线电视传输分配系统，不单设接收天线和独立前端部分。

电气工程施工方案1、电气工程系统简介1.1配电系统本工程采用TN-S系统配电，低压配电出线采用放射式与树干式相结合的方式；对于二级负荷及大容量设备由低压配电室直接放射配电至其配电箱，二级负荷采用双路供电，并在其末端进行自动切换；各实验室均设置独立的配电箱，并可独立计量其用电。

1.2照明系统会议室、办公室等区域的照明光源及灯具采用高效节能三基色荧光灯，走道、楼梯和设备用房等区域采用高效节能灯或LED灯；疏散通道、楼梯间、变配电室等区域设置应急疏散照明。

1.3防雷与接地系统本工程属第三类防雷建筑物，防雷装置能满足防直击雷、雷电感应和雷电波的入侵；采用联合接地系统，即防雷接地、保护接地和工作接地共用同一接地装置。

2、预留预埋工程施工措施钢管切断采用型钢切割机，操作时用力要均匀平稳，不能用力过猛。

使用套丝机进行套丝时注意及时浇冷却液，丝扣保证不乱且不宜过长，消除渣屑，丝扣干净清晰；靠主筋敷设的电线管可以不用弯曲直接进入接线盒，有效的解决了接线盒靠模板敷设问题。

接线盒的固定采用扎丝牢牢的绑扎在四周的钢筋上，以防振捣时移位；预埋施工完成后，需对管口、盒口进行封堵，线盒内填满填充物并加封盖。

3、电气施工方法及技术措施3.1线管敷设单根明配电线管采用圆钢吊杆及弹簧钢片卡固定，或直接固定在楼板顶部或墙体上。

成排明配电线管采用圆钢作吊杆，角钢作横担固定。

当采用镀锌钢管和焊接钢管时，要进行地线跨接。

线管穿越防火墙，在线管与防火墙之间的缝隙需做防火封堵。

钢管与电气设备、器具间宜采用金属软管或可挠金属电线保护管。

潮湿场所采用带有非金属护套且附配套连接器件的防液型金属软管，其护套须经过阻燃处理。

3.2桥架安装电缆桥架标高尺寸，施工前与相关专业施工图严格复核，综合会审后施工，防止与风管、风口、冷冻、消防管道碰阻。

当直线段钢制电缆桥架超过30m，有伸缩缝，其连接宜采用伸缩连接板（伸缩板），电缆桥架跨越建筑物伸缩缝处设置好伸缩板。

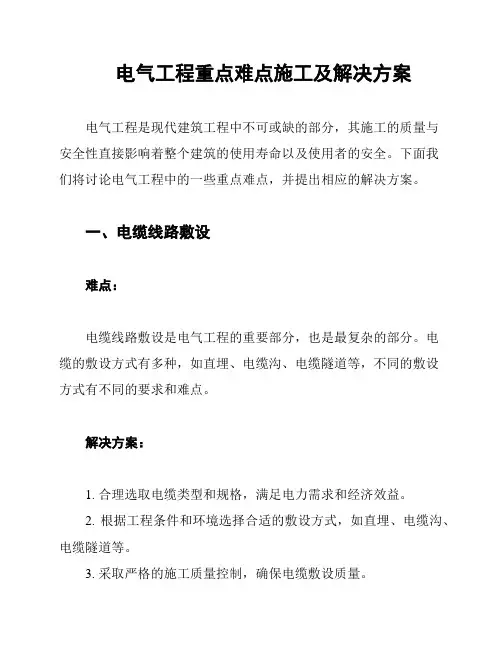

电气工程重点难点施工及解决方案电气工程是现代建筑工程中不可或缺的部分，其施工的质量与安全性直接影响着整个建筑的使用寿命以及使用者的安全。

下面我们将讨论电气工程中的一些重点难点，并提出相应的解决方案。

一、电缆线路敷设难点：电缆线路敷设是电气工程的重要部分，也是最复杂的部分。

电缆的敷设方式有多种，如直埋、电缆沟、电缆隧道等，不同的敷设方式有不同的要求和难点。

解决方案：1. 合理选取电缆类型和规格，满足电力需求和经济效益。

2. 根据工程条件和环境选择合适的敷设方式，如直埋、电缆沟、电缆隧道等。

3. 采取严格的施工质量控制，确保电缆敷设质量。

二、电气设备安装难点：电气设备的安装是电气工程的重要环节，其质量直接关系到电气系统的安全和可靠。

电气设备安装的难点主要包括设备选型、设备的接地保护、设备的固定和防震等。

解决方案：1. 设备选型要考虑设备的性能、使用环境、使用寿命等因素，选择适合的设备。

2. 接地保护要按照规定的接地方式进行，确保设备的安全。

3. 设备的固定和防震需要考虑设备的工作环境和工作状态，采取适当的固定和防震措施。

三、电气系统调试难点：电气系统调试是电气工程的最后阶段，其质量直接影响到电气系统的运行效果。

电气系统调试的难点主要包括系统的整体性能测试、设备的性能测试、系统的运行稳定性测试等。

解决方案：1. 系统的整体性能测试要全面、细致，确保电气系统的各项性能指标都达到设计要求。

2. 设备的性能测试要根据设备的性能指标进行，确保设备的正常运行。

3. 系统的运行稳定性测试要在系统运行的各种状态下进行，确保系统的稳定运行。

总的来说，电气工程的施工难点主要涉及电缆线路的敷设、电气设备的安装和电气系统的调试。

解决这些难点需要综合考虑电气工程的设计、施工和运行等多方面的因素，采取合理的措施，确保电气工程的质量和安全。

同时，我们还需要不断研究和研究新的技术和方法，提高电气工程的施工水平和效率。

电气工程管路施工方案电气工程是一项关乎电路和管路布置的建设工程，一项成功的电气工程施工方案需要考虑到电缆的敷设、电气设备的安装和接线、管道敷设和遮挡以及其他相关的配套工作。

本文将针对电气工程管路施工方案进行详细的阐述。

一、施工前准备1.确定管路线路图：根据设计图纸，确定电气管路的敷设线路图，包括电缆线路、配电箱布置、设备安装、接地系统等等。

2.采购必要材料：根据施工需要，采购所需的电缆、配线管、接头、配电箱、电气设备等材料，并进行验收。

3.建立施工队伍：组建专业的电气施工队伍，包括电气工程师、施工工人、安全监督员等，并确保每个人员持有相关资质证书。

4.制定施工计划：根据工程的进度和施工任务，制定详细的施工计划，包括工期、人员安排、材料采购等，确保施工进度和质量。

二、电缆敷设1.进行地质勘察：在开始电缆敷设之前，进行地质勘察，了解地下的土质和地形情况，以便选择合适的敷设方法和管道。

2.敷设管道：在地下开挖合适的沟槽，根据设计要求安装电缆敷设管道，并进行管道的固定和加固工作，确保管道的牢固和稳定。

3.敷设电缆：根据电缆敷设线路图，将电缆从电缆卷放置至管道内，并进行必要的固定和保护工作，防止电缆在施工过程中受到损坏。

4.进行电缆接头和绝缘处理：在电缆敷设过程中，根据需要进行电缆接头的连接和绝缘处理，确保电缆的连接牢固和电气性能良好。

三、设备安装和接线1.安装电气设备：根据设备安装图纸，按照规范的安装要求，安装各种电气设备，包括配电箱、开关、控制设备等，确保设备的安装位置正确和稳固。

2.进行设备接线：根据接线图纸和电气设计要求，进行设备的接线工作，包括各种开关、插座、照明等设备的接线，确保电气设备能够正常工作。

3.连接地线系统：根据设计要求，进行地线系统的连接，包括设备的接地、电缆的接地等，确保电气系统的安全可靠。

四、管道敷设和遮挡1.安装配线管：根据设计要求和电缆线路图，安装各种配线管，确保电缆线路的布置合理和清晰，便于维护和管理。

电气工程的施工方案
前期准备
施工图设计
设备及材料采购
根据施工图设计的要求，进行设备和材料的采购。

采购过程中需要考虑设备的质量、性能和价格，并选择可靠的供应商进行合作。

同时还需要确保所采购的设备和材料符合相关标准和规范，并进行验收和入库管理。

施工组织和进度控制
施工组织和进度控制是电气工程施工的重要环节。

施工组织包括制定施工计划、明确施工任务、组织施工人员和设备、制定施工流程等。

进度控制包括制定施工进度计划、监控施工进度、及时处理施工中的问题和延误等。

施工过程管理
施工过程管理主要包括施工质量管理、安全管理和成本管理。

施工质量管理包括施工工艺和工程质量的控制，确保施工过程符合标准和规范。

安全管理包括施工现场的安全措施和管理，保障施工人员和设备的安全。

成本管理包括施工费用的预算和控制，确保施工过程的经济合理性。

竣工验收
施工完成后，进行竣工验收，包括对电气系统的功能和性能进行测试和检查，确保系统正常运行。

同时对施工质量进行评估，整理施工档案，编制竣工报告，并进行相关手续和文件的办理。

总之，电气工程的施工方案需要进行前期准备、施工图设计、设备及材料采购、施工组织和进度控制、施工过程管理以及竣工验收等步骤的详细规划和实施。

这些步骤的合理安排和有效实施，有助于确保电气工程的顺利进行和高质量完成。

电气工程施工方案电气工程施工方案一、施工前准备1. 组织开展前期的技术沟通与设计交底，明确工程施工的目标和要求。

2. 进行现场勘测，绘制详细的工程平面图和剖面图，进行线路规划和设备布置。

二、施工准备1. 采购所需的电气材料和设备，确保质量可靠，符合工程规范要求。

2. 设计施工方案，制定施工进度计划，确保施工工序的有序进行。

3. 安排人员，并进行培训，提高工人的技术水平和安全意识。

三、施工工序1. 首先进行电缆敷设工作，根据平面图和剖面图的规划，进行电缆的敷设和固定。

2. 进行电缆的接头和接地工作，确保电气线路的可靠性和安全性。

3. 进行电气设备的安装和调试工作，包括配电箱、开关、插座等设备的安装和连接。

4. 进行电源线路的接入和开闭检查，确保电源的正常供电。

5. 进行电气设备的调试工作，包括开关、插座、照明设备等的调试和测试。

6. 进行防雷接地装置的安装和调试，确保设备的防雷性能和安全运行。

7. 进行消防设备的安装和调试，确保消防设备的正常工作。

四、施工验收1. 进行电气设备的功能检测和性能测试，确保设备的正常运行。

2. 进行电路的接地阻抗测试和绝缘电阻测试，确保电气系统的安全性能。

3. 进行设备的安全运行试验，包括过载试验、短路试验等，确保设备的可靠性和安全性。

4. 对施工过程进行全面的质量检查和安全检查，确保施工符合相关安全规范和质量要求。

5. 进行工程竣工验收，与业主进行沟通，确保施工工作的合格和满意。

五、施工总结1. 对施工过程进行总结和评估，总结施工中的问题和经验，为今后的工程施工提供参考。

2. 整理并归档施工资料，包括施工图纸、技术文件、施工记录等，便于今后的维护和管理。

以上是电气工程施工的基本方案，根据具体情况可进行适当调整和补充。

在施工过程中，要严格按照相关规范和标准进行操作，确保施工质量和安全。

特别是在电气工程中，要特别注重电气安全，确保设备的正常运行和使用安全性。

同时也要注重与业主的沟通和合作，保证施工的顺利进行。

电气工程施工方案一、电气工程主要工序施工方法及保证措施（一）电缆桥架施工方法1、工艺流程弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→桥架安装→保护地线安装→槽内配线→线路检查及绝缘摇测2、施工作法1）桥架敷设接头拼缝严密，水平桥架保证水平误差不大于5/1000，总长度上偏差不超过5cm。

垂直桥架保证误差不大于2/1000，总长度偏差不超过2cm。

2）电缆桥架在穿越楼板时，采取做防火隔离措施。

3）电缆桥架跨越伸缩缝处设置伸缩缝，通常以断开0.1m左右为宜，当桥架的直线段超过30m时须预留0.2～0.3m的伸缩缝。

4）桥架直线段方向改变处采用弯通实现，其转弯处的弯曲半径，不小于该桥架上电缆弯曲半径的最大者。

5）桥架的连接避免在穿越楼板或墙壁等处进行。

6）电缆桥架垂直敷设时，固定点跨距不大于2m。

7）桥架首端、终端及距离出接线盒0.5m处均设置支撑点。

8）非直线段的桥架当内侧弯曲半径不大于0.3m时，在距非直线段与直线段接合处0.3～0.6m的直线段侧设置一个支架或吊架；当半径大于0.3m时，除符合上述要求外，在非直线段中部还须增设一个支架或吊架。

（二）电缆敷设施工方法1、施工作法A电缆敷设前按下列要求进行检查：（1）、电缆型号、电压、规格符合设计。

（2）、电缆外观应无损伤、绝缘良好。

（3）、电缆放线架应放置稳妥，钢轴的强度和长度与电缆盘重量和宽度相配合（4）、电缆敷设前按设计和实际路径计算每根电缆的长度，合理安排每根电缆，减少电缆接头。

B电力电缆在终端头与附近留有备用长度。

C电缆的最小弯曲半径见附表。

D电缆敷设时，电缆从盘的上端引出，不使电缆在支架上及地面磨擦拖拉，电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。

E电缆敷设时排列整齐，不交叉，加以固定，并及时装设标志牌。

标志牌的装设符合下列要求：（1）在电缆终端头、拐弯处及竖井的两端、井内等地方，电缆上装设标志牌。

（2）标志牌上注明线路编号。

电气工程施工方案一、项目背景电气工程是建筑工程中不可或缺的一部分，它涉及电力供应、照明、动力设备等方面。

本文旨在为电气工程施工详细方案，确保施工顺利进行。

二、施工准备1. 材料准备• 电线、电缆• 开关插座• 照明设备• 配电箱• 接地设施2. 施工人员培训确保施工人员具备相关电气工程施工技能，了解相关安全操作规程。

3. 设备检查检查施工所需设备是否完好，确保施工过程中不会出现设备故障.三、施工流程1. 进场验收施工人员进入施工现场前，需进行进场验收，检查工地环境及设备是否符合工程要求。

2. 布线根据电气工程设计图纸，进行电线、电缆的布线工作。

确保布线符合安全标准，并且不干扰建筑结构。

3. 安装设备安装开关插座、照明设备、配电箱等电气设备，需符合相关标准，保证设备稳定可靠。

4. 接地工作进行接地设施的接地工作，确保建筑物的安全可靠。

四、安全措施1. 电气安全在施工过程中，保证电气设备的接线正确、绝缘良好，防止电气火灾事故发生。

2. 人身安全施工人员需穿戴符合规定的安全装备，避免施工现场意外伤害的发生。

3. 作业环境安全保持施工现场整洁有序，避免杂物堆放，减少安全隐患。

五、质量控制1. 施工过程检查定期对施工过程进行检查，确保施工符合设计要求，保证施工质量。

2. 设备检验对安装的电气设备进行检验，包括电路连接、绝缘测试等，确保设备正常运行。

六、验收交付1. 内部验收由施工方进行内部验收，检查工程质量、安全标准是否符合要求。

2. 外部验收由相关部门进行外部验收，出具相应验收报告。

七、施工总结。

电气工程施工专项方案一、项目背景电气工程是现代化建设中至关重要的一部分，对于各类建筑物和设施的正常运行起着至关重要的作用。

为了确保电气工程施工的顺利进行，我们制定了本专项方案，以确保施工过程的高效性和施工质量的稳定性。

二、项目目标本项目旨在完成以下目标：1.安全性：确保施工过程中的人员安全和设备的安全使用。

2.质量保证：保证电气工程施工的质量符合国家标准和技术要求。

3.进度控制：合理安排施工进度，保证工程按时完成。

三、项目内容1.施工前准备(1)人员配备：合理安排施工团队，确保施工人员熟悉相关工艺和流程。

(2)设备准备：检查施工所需的设备和工具，确保其数量和状态符合要求。

(3)材料采购：按照施工计划和要求采购所需的电气材料。

(4)安全措施：制定并培训安全操作规程，确保施工期间的人员安全。

2.施工过程(1)现场布置：按照工程图纸和施工方案进行现场布置，确保施工过程有序进行。

(2)线路敷设：根据施工图纸进行电线和电缆的敷设，确保线路连接正确、牢固可靠。

(3)开关设备安装：按照规定程序安装开关箱、电控柜等设备，并进行连接和调试。

(4)保护装置安装：安装过电压保护装置、短路保护装置等，确保电气设备的安全运行。

(5)验收测试：进行电气设备的运行测试和多项检测，确保设备符合质量要求。

(6)安全培训：对施工人员进行安全操作培训，提高他们对电气工程施工安全的意识。

3.施工验收(1)检查整理：检查施工过程中可能存在的问题，进行整理和修复。

(2)试运行：对完工的电气设备进行试运行，确保工程达到预期效果。

(3)维护手册编制：编制电气设备的操作和维护手册，交付给客户使用。

(4)初步验收：与客户进行初步验收，确保施工质量符合要求。

(5)最终验收：进行最终验收，确保工程按照合同要求完工。

四、项目管理为确保电气工程施工专项方案的顺利实施，我们将采取以下管理措施：1.项目负责人：指定专人负责施工过程的协调和管理，确保各项工作有序推进。

电气工程施工技术方案一、项目概述本电气工程项目是工业厂房进行电气系统的施工，包括供电系统、配电系统、照明系统、控制系统等。

本方案旨在确保施工过程安全、高效、合规，并保证工程质量，达到预期的电气功能。

二、施工准备1.组织人员：成立电气施工小组，负责具体的施工工作。

包括电气工程师、技术员、电工等。

根据工期及工程规模合理安排人员数量和工作岗位。

2.配置设备：确保所需施工设备齐全并符合标准规定，包括电气工具、安全设备、仪器仪表等。

3.材料采购：根据设计要求及工程实际情况，准备所需电缆、开关、插座、灯具等电气材料，确保质量合格。

4.协调工作：与其他施工单位进行沟通协调，确保施工进度和质量。

三、供电系统施工1.施工顺序：首先进行配电房的建立和配电设备的安装，然后进行进线及出线的施工。

供电系统施工应按照系统设计图纸进行，保证电气安全。

2.施工要求：严格按照电气设备的安装要求进行施工，保证设备与电源之间的连接牢固可靠。

同时，进行电缆的铺设和穿线工作，确保电气线路的连通性。

四、配电系统施工1.施工顺序：配电系统施工分为高压配电系统和低压配电系统。

首先进行高压配电系统的建立，包括高压变压器、断路器等设备的安装。

然后进行低压配电系统的布线和设备安装，确保供电稳定。

2.施工要求：安装各种配电设备应符合相关规范要求，确保设备的可靠性和安全。

低压设备的布线要符合电气图纸要求，并进行严格的接触保护措施。

五、照明系统施工1.施工顺序：照明系统施工包括室内照明和室外照明。

需先进行室内照明灯具的安装，然后进行室外照明工作。

保证照明系统能够有效提供照明效果。

2.施工要求：根据设计要求进行灯具的安装和布线工作。

应注意灯具的位置和布线方式，确保光线均匀分布，避免照明死角。

六、控制系统施工1.施工顺序：控制系统施工包括PLC系统、人机界面系统、传感器等设备的安装。

在施工过程中，应按照设计图纸进行设备安装和线路接驳。

2.施工要求：控制系统的设备安装应符合相关规定，确保设备的可靠性和安全。

电气工程施工方案第一篇：电气工程施工方案概述1.1 项目背景和目的本次电气工程施工方案是针对某公司新建厂房进行电力设施施工的一份详细方案，旨在满足厂房的用电需求，保证其正常运营。

1.2 工程范围本次电气工程施工包括高压配电、低压配电、照明系统、弱电系统等。

其中，高压配电范围从变电所进线至变压器，低压配电范围从变压器至终端用电设备，照明系统涉及整个厂房内的照明设施，弱电系统包括安防监控、通风空调、数据通信等。

1.3 工程建设条件本次电气工程施工需满足以下条件：（1）建筑主体结构已经完工。

（2）水、暖、排等工程已经完工。

（3）设计和招标文件已经审核通过。

（4）项目审批手续已经办理完毕。

1.4 工程任务本次电气工程施工任务包括但不限于以下内容：（1）对高压配电、低压配电、照明系统、弱电系统进行安装、调试、试运行。

（2）进行安全检查，确保施工过程安全、质量符合要求。

（3）办理相关施工文件，如安全施工方案、质量保证手册、验收记录等。

第二篇：电气工程施工方案详细内容2.1 高压配电系统本项目高压配电系统采用10kV电缆进线，设计容量达到500kVA，包括柱式变压器、中压回路、高压回路等。

2.1.1 柱式变压器柱式变压器是本次电气工程的核心设备，其最大负载为500kVA，标称电压为10kV/0.4kV，具备过载、短路保护功能，适合工业场合使用。

该设备安装在公用变电所内。

2.1.2 中压回路中压回路采用10kV、50mm²的电缆作为供电线路，铺设在地下管道内，全长约450m。

2.1.3 高压回路高压回路采用3.6kV、50mm²的电缆作为供电线路，连接柱式变压器和接线箱，全长约20m。

2.2 低压配电系统本项目低压配电系统采用三相四线制，主要设备为低压配电柜、断路器、接触器等。

2.2.1 低压配电柜低压配电柜为本项目重点设备，其额定电压为400VAC，插接式结构，8芯插座，搭配照明、空调等设备。

第1篇一、工程概况本项目位于我国某城市，总建筑面积为100,000平方米，包括住宅、商业、办公等多种功能。

电气工程施工主要包括室外电气工程、建筑电气工程、设备安装工程等。

为确保工程质量和进度，特制定本电气工程施工方案。

二、施工准备1. 组织准备（1）成立电气工程施工项目部，明确项目经理、技术负责人、施工负责人等岗位人员。

（2）组织施工人员参加技术交底，确保施工人员熟悉工程图纸、施工规范、操作规程等。

（3）进行施工人员安全教育和培训，提高安全意识。

2. 材料准备（1）按照工程量清单，采购电气设备、材料，确保质量符合国家标准。

（2）对采购的电气设备、材料进行检验，合格后方可使用。

3. 施工设备准备（1）准备电气施工所需的设备，如电线电缆、桥架、开关箱、插座、灯具等。

（2）确保施工设备完好，并进行调试。

4. 施工现场准备（1）平整施工现场，确保施工道路畅通。

（2）搭建临时设施，如办公室、宿舍、食堂等。

（3）设置安全警示标志，确保施工安全。

三、施工工艺及流程1. 室外电气工程（1）土建工程完成后，进行室外电气工程的基础施工。

（2）根据设计图纸，敷设电缆、桥架等。

（3）安装变压器、配电箱等设备。

（4）调试设备，确保运行正常。

2. 建筑电气工程（1）根据设计图纸，进行电气线路的敷设。

（2）安装照明灯具、插座、开关等。

（3）安装消防报警系统、安防监控系统等。

（4）调试设备，确保运行正常。

3. 设备安装工程（1）根据设计图纸，进行电气设备的安装。

（2）安装风机、水泵、电梯等设备。

（3）调试设备，确保运行正常。

四、施工质量控制1. 材料质量（1）采购符合国家标准的电气设备、材料。

（2）对采购的电气设备、材料进行检验，合格后方可使用。

2. 施工质量（1）严格按照施工规范、操作规程进行施工。

（2）加强施工过程中的质量控制，确保施工质量。

（3）对施工过程中出现的问题及时整改。

3. 调试质量（1）调试设备时，严格按照设备说明书进行。

一、系统概况(一)供配电系统1、隧道供电按一级负荷考虑，设双路10kv 电源供电。

平时两路电源同时工作，当一路电源失压时，电力系统自动切除三级负荷，此外一路电源可以带全部一级、二级负荷。

电源供电采用双回路放射式供电方式。

2、用电负荷划分一级负荷中特殊重要负荷：应急照明、疏散照明及光电安全标志、火灾检测报警控制设施、紧急呼叫设施、交通监控设施、通信设施、通风及照明控制设施、网络设施、监控中心控制设施。

一级负荷：消防泵房及消防设施、排水泵房、基本照明、排烟风机。

二级负荷：通风机、加强照明。

三级负荷：其余隧道电力负荷。

3、电缆及电缆敷设：隧道内特殊重要一级负荷中消防及排烟设备选用低烟无卤耐火电缆，一级负荷中除消防及排烟以外设备选用低烟无卤阻燃电缆，二级及三级负荷选用低烟无卤阻燃电缆。

隧道内强电、弱电电缆分开敷设。

中、低压电力电缆，强电、弱电控制电缆应按顺序由上而下分层配置。

4、防雷接地系统隧道低压系统接地形式采用TN-S 系统，系统接地电阻不大于0.5 欧姆。

隧道内所有动力配电箱、照明配电箱、应急照明配电箱、所有监控系统弱电控制箱均做局部等电位联结，与隧道结构钢筋良好焊接。

为保证照明系统安全可靠运行和人身安全，在每台箱式变电站周围设独立的接地装置，保护接地形式采用TN-S 系统，系统接地电阻≤0.5Q 。

除此之外，沿照明全线敷设一条直径为10 毫米的镀锌钢筋作为接地网线，在每根灯杆基础处PE 线与金属灯杆法兰盘必须良好焊接，焊接处做防腐处理。

每根灯杆做一次重复接地，重复接地电阻≤10Q 。

(二)隧道照明系统1、隧道正常照明：A、隧道敞开段照明：U 型槽上采用12 米双挑钢杆灯照明方式，照明光源选择大功率陶瓷金卤灯(主要考虑陶瓷金卤灯色温比高压钠灯高、显色性好，与隧道内LED 灯具色温过滤比较均匀)，照明灯具容量为主路250W (入口处400W) +辅路250W，灯杆对称布置，灯杆安装在U 槽侧墙上，灯杆间距约为35 米。

电气工程施工方案（一）强电系统1、工艺流程暗管敷设：煨弯、切管→按使用场所防腐→测定箱、盒位置→稳住箱、盒→管路连接→配合现浇砼配管→地线焊接→封堵管口、箱、盒。

管内穿线：扫管→穿带线→放线与断线→导线与带线绑扎→管口带护口→导线连接→线路绝缘检测→盘入盒内。

电缆桥架安装：弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→线槽安装→保护地线配电柜、箱安装：设备开箱检查→座基制作→设备搬运→配合土建预埋箱体→柜、箱稳装→管与箱连接→二次线配线→安装盘面→试验调整→送电运行验收开关、插座安装：线盒清理→接线→安装灯具安装：检查灯具→组装灯具→预留孔洞→安装→通电试运行2、施工方法（1）熟悉图纸：不但要读通电气施工图，还要阅读建筑和结构施工图以及其它专业图纸。

电气工程施工前要了解土建布局及建筑结构情况和电气配管与其它工种间的配合情况。

按施工图纸的要求和施工规范的规定，经综合考虑，确定盒箱的正确位置及管路的敷设部位和走向以及在不同方向进出盒箱的位置。

（2）管路敷设：图纸加工好各种盒、箱、管弯、冷煨弯。

SC25及以下钢管用手扳煨弯器，管径为25mm以上时，使用液压煨弯器。

管子断口处应平齐不歪斜、刮锉光滑、无毛刺。

暗配的电线管路沿最近的线路敷设并减少弯曲，埋入墙和砼内的管子离表面的净距不应小于15mm。

管路套管连接时，套管长度为连接管径的2.5倍，连接管口的对口处应在套管的中心。

焊口应焊接牢固、严密。

管路敷设时，超下列长度应加装接线盒，其位置应便于穿线，无弯时30米，有一个弯时20米，有两个弯时15米，有三个弯时8米。

管进箱、盒时，箱、盒开孔应整齐并与管径吻合。

一管一孔不准开长孔，严禁用电气焊开孔。

暗配管可用跨接地线焊接固定在盒棱上，严禁管口与敲落孔焊接，管口露出盒、箱为3mm，两根以上的管子入箱盒长度必须一致。

间距均匀，排列整齐。

管跨接地线焊接两端焊接面不得小于该跨接线截面的6倍。

焊缝元均匀牢固，暗敷管敲干净焊渣。

电气工程类施工方案一、施工前准备1.1 项目背景本项目为某商业综合体电气工程，总建筑面积为10万平方米，包括购物中心、写字楼、酒店等多个功能区域。

项目位于城市中心繁华地段，周边交通便利，是一个重要的城市商业中心。

1.2 项目概况本项目电气工程施工范围包括室内照明、插座供电、弱电系统、安防系统等各项工程，其中照明设计需符合商业综合体的功能和美学需求，插座供电需满足各功能区域的用电需求，弱电系统需满足通讯和网络需求，安防系统需保障建筑物和人员的安全。

1.3 施工工期预计本项目电气工程施工工期为12个月，具体工程周期视项目进度而定。

1.4 施工组织本项目电气工程施工组织由总包单位负责组织实施，建立专门的电气工程施工管理小组，包括项目经理、项目工程师、安全员、质检员等。

1.5 施工人员配备根据工程实际情况，合理配置电气施工人员，包括初级电工、电气安装工、控制系统调试工程师等。

1.6 施工设备与材料准备根据施工进度，提前准备各类施工设备和材料，确保施工过程中的所需物资充足。

1.7 安全防护措施严格遵守国家有关安全生产的法律法规，加强安全教育和培训，保证施工作业人员的安全意识，建立健全的安全管理制度，提供必要的安全防护设备。

1.8 环保措施施工过程中严格按照环保要求，减少噪音污染、易挥发性有机物排放等对环境的污染，保护土壤和水资源，确保施工过程中的环境友好。

二、施工方案2.1 室内照明工程室内照明设计应根据商业综合体的不同功能区域特点，采用合适的光源和灯具，满足照明亮度和色彩要求。

施工组织应根据设计图纸确定灯具的安装位置，保证照明效果的一致性，并且充分考虑节能、环保等方面的要求。

2.2 插座供电工程插座供电布局应符合功能区域的用电需求，按照设计要求进行布线，确保用电安全和方便。

施工过程中，应进行线路敷设、配电箱安装、插座安装等工作，确保供电设备的可靠性和稳定性。

2.3 弱电系统工程弱电系统包括通信、广播、监控、安防、自动化控制等设施，施工组织应根据设计要求进行线路建设和设备安装工作，保证各系统的正常运行。

电气工程工程施工方案一、工程概况本电气工程位于xxxx市xxxx区xxxx路，总建筑面积xxxx平方米，主要包括电力照明系统、电力配电系统和安全监控系统等。

二、施工目标1.完成本电气工程的设计、采购、安装、调试和验收工作，保证工程质量、进度和安全。

2.满足电力照明、电力配电和安全监控的功能要求，确保工程设施的正常运行和安全可靠。

三、组织管理1.组建工程施工项目组。

根据项目的规模和工期，建立由项目经理、设计师、施工人员和质检人员等组成的项目组，明确各岗位的职责和工作安排。

3.编制详细的施工进度计划。

根据项目需求和工期要求，制定合理、可行的施工进度计划，并按时跟踪和调整。

四、施工工艺1.电力照明系统工艺（1）照明设备安装。

按照设计方案，选取合适的位置和高度安装照明设备，确保其照度和照射范围满足要求。

（2）线路铺设。

采用合适的线管和线缆进行线路敷设，注意线缆敷设的防护和固定，确保线路的安全可靠。

（3）灯具调试。

在完成安装后，对照明设备进行调试，确保灯具正常工作、光线均匀。

2.电力配电系统工艺（1）低压开关柜安装。

根据设计要求，选取合适的位置和高度安装低压开关柜，确保其通风和散热。

（2）电缆铺设。

按照设计方案布置电缆线路，采用合适的线管和敷设工艺，确保线路的安全可靠。

（3）开关设备接线。

对低压开关柜和配电设备进行接线，注意接线的牢固和正确性。

3.安全监控系统工艺（1）摄像头安装。

根据布控要求，选取合适的位置和高度安装摄像头，确保监控范围和画面清晰度。

（2）线缆敷设。

采用合适的线管和线缆进行线缆敷设，注意线缆敷设的防护和固定，确保线路的安全可靠。

（3）设备调试。

在完成安装后，对安全监控设备进行调试，确认其正常工作和联网情况。

五、安全措施1.施工现场安全。

建立施工现场的警示标识和隔离设施，设置安全通道和防护网，确保人员和设备的安全。

2.电气安全。

严格执行国家电气安全标准，确保设备的接地和绝缘，防止电气事故的发生。
