机械设计基础课程设计A(带式运输机传动装置)

机械课程设计--带式运输机传动装置河北联合大学轻工学院QINGGONG COLLEGE, HEBEI UNITED UNIVERSITY机械设计课程设计课程设计计算说明书设计题目带式运输机传动装置学部：材料化工班级：冶金七班姓名：郝剑桥学号：201124090709指导教师:于子旺2013年7月1日河北联合大学轻工学院目录一、设计任务书 (4)二、减速器总体方案设计 (5)2.1传动方案的拟定 (5)2.2电动机的选择 (5)（1）电动机类型的选择 (5)（2）电动机功率的选择 (5)（3）电动机转速的选择 (5)（4）确定电动机型号 (5)2.3传动比的分配 (6)2.4运动参数及动力参数计三、V带传动的设计 (8)3.1确定设计计算功率P d (8)3.2选择带的型号 (8)3.3确定带轮基准直径d d1、d d2 (8)（1）选择小带轮的基准直径d d1 (8)（2）验算带速 (8)（3）计算大带轮基准直径d d2 (8)（4）确定中心矩a及带的基准长度L d0 (9)（5）验算小带轮包角 1 (9)（6）确定V带的根数 (9)（7）确定带的初拉力F0 (10)（10）计算带的轴压力F Q (10)四、齿轮的设计计算及结构说明 (10)4.1选择齿轮材料 (10)4.2计算齿面接触疲劳强度 (10)4.3确定齿轮的主要参数和计算几何尺寸 (11)4.4校核齿根弯曲疲劳强4.5计算齿轮的圆周速度及确定精度等级 (12)五、轴的设计计算及校 (13)5.1输入轴的设计计算与校核 (13)（1）根据工作要求选择材料 (13)（2）按扭矩初算轴的最小直径 (13)（3）轴的结构设计 (13)（4）轴的强度校核 (15)5.2输出轴的设计计算与校核 (19)(1) 根据工作要求选择材料 (19)（2）按扭矩粗算的最小直径 (19)（3）轴的结构设计 (20)（4）轴的强度校核 (21)六、滚动轴承的校核 (26)6.1 输入轴滚动轴承寿命校核 (26)6.2输出轴滚动轴承寿命校核 (27)七、键的选择与校核 (28)7.1输入轴键的选择与校核 (28)7.2输出轴键的选择与校核 (28)7.3联轴器的选择 (29)八、减速器润滑、密封及附件的选择确定 (29)8.1润滑的选择确定 (29)8.2密封形式 (29)8.3减速器附件的选择确定 (30)九、箱体主要结构尺寸的计算及装配图 (30)9.1箱体主要结构尺寸计算 (30)设计小结 (32)参考文献 (33)一、设计任务书设计用于带式运输机传动装置原始数据：运输带工作拉力F（N）1400运输带工作速度v（m/s） 1.55卷筒直径D/mm 250工作条件：连续单向运转，载荷平稳，空载启动，使用期限8年，小批量生产，两班制工作，运输带速度允许误差为±5%。

机械零件课程设计任务书一、题目A 设计带式运输机的传动装置传动装置简图如右图所示（电动机的位置自己确定）。

1．运输机的数据：运输带的工作拉力F=1650 (N)运输带的工作速度V=1.4 (m/s)运输带的滚筒直径D=300 (mm)滚筒轮中心高度H=300 (mm)(附：运输带绕过滚筒的损失用效率计，取效率 =0.97）。

2．工作条件：锅炉房运煤：三班制，每班工作四小时：空载启动、连续、单向运转、载荷平稳。

3．使用期限及检修期间隔：工作期限为十年，每年工作三百日；检修期间隔为三年。

4．生产批量及生产条件：只生产几台，无铸钢设备。

二、设计任务1．选出电动机型号；2．确定带传动的主要参数及尺寸；3．设计该减速器；4．选出联接减速器输出轴与运输机轴的联轴器。

三、具体作业1．减速器装配图一张；2．零件工作图两张（大齿轮、输出轴）；3．说明书一份。

1—电动机；2—V带传动; 3—减速器（斜齿）；4—联轴器；5—带式运输机（主动滚筒部分）；目录一、传动方案的确定 (2)二、电动机的选择、传动系统的运动和动力参数 (3)1．电动机的选择 (3)2．传动比分配 (3)3．各级传动的动力参数计算 (4)4．将运动和动力参数计算结果列表 (4)三、传动零件的设计、计算 (5)1．V带传动的设计 (5)2．带的参数尺寸列表 (6)3．减速器齿轮设计 (7)四、轴的设计与校核 (11)1．轴的初步设计 (11)2．I轴的校核 (12)3．II轴的校核 (14)五、键联接的选择与校核 (15)1．I轴外伸端处键联接 (16)2．II轴外伸端处键联接 (16)3．II轴与大齿轮配合处键联接 (16)六、轴承寿命校核 (16)1．I轴轴承6207校核 (16)2．II轴轴承6209校核 (17)七、联轴器的选择与校核 (18)八、润滑与密封形式，润滑油牌号及用量说明 (19)九、箱体结构相关尺寸 (19)十、减速器附件列表 (20)十一、参考资料 (20)F QT IF a F tF rF QF 1VF 2VM a F aF rF 1HF 2HF tM aV ’M aV M bVM aHM bM aT Iaa bbF aF rF tT IIF 1vF 2vF r F a M a M aVM aV ’ F 1HF 2HF t M aH M aT IIa aF r1F r2F 2’F 1’ F aF r1F r2F 1’F 2’ F a- 21 -。

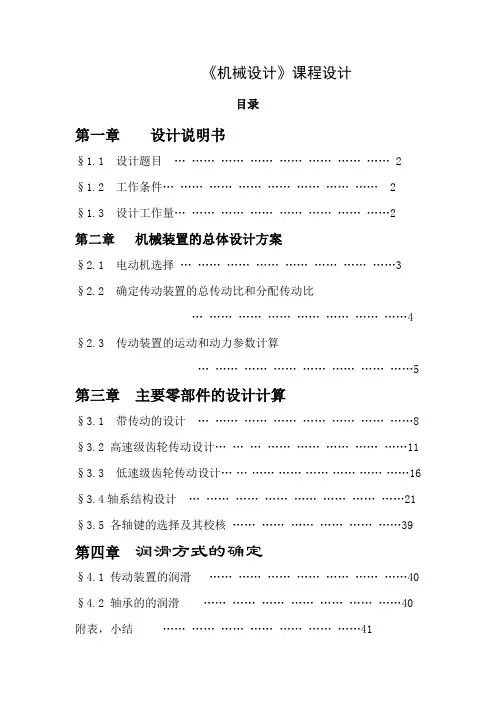

《机械设计》课程设计目录第一章设计说明书§1.1 设计题目 (2)§1.2工作条件 (2)§1.3 设计工作量 (2)第二章机械装置的总体设计方案§2.1 电动机选择 (3)§2.2 确定传动装置的总传动比和分配传动比 (4)§2.3 传动装置的运动和动力参数计算 (5)第三章主要零部件的设计计算§3.1 带传动的设计 (8)§3.2 高速级齿轮传动设计 (11)§3.3 低速级齿轮传动设计 (16)§3.4轴系结构设计 (21)§3.5 各轴键的选择及其校核 (39)第四章润滑方式的确定§4.1 传动装置的润滑 (40)§4.2 轴承的的润滑 (40)附表，小结 (41)第一章设计说明书§1.1 设计题目设计带式运输机的传动装置。

传动装置简图如下图1所示。

图1§1.2 工作条件运输机单向运转，工作平稳，运输带速度允许速度误差为-5%~+5%，使用期限为8年，小批量生产，单班制工作。

运输带推力F=2800N,运输机速度V=1.4m/s,卷筒直径D=400mm。

§1.3 设计工作量（1）减速器装配图一张；（2）零件工作图二（3）设计说明书一份。

第二章机械装置的总体设计方案§2.1 电动机选择§2.1.1选择电动机类型按工作要求和条件,选用三相笼形异步电动机,封闭式结构, 电压380V,Y型。

§2.1.2选择电动机的容量电动机所需工作功率P（kW）为 P d=P w/ηa kWd工作机所需功率P（kW）为 Pw=Fv/1000 kWw所以 P d=Fv/1000ηa传动装置的总效率ηa =η1•η24•η23•η4•η5=0.79按《机械设计•课程设计指导书》表1确定各部分效率为:带传动效率为η1=0.96，轴承（滚子轴承）传动效率η2=0.98，齿轮传动效率η3=0.97(齿轮精度为8级，不包括轴承效率)，联轴器效率η（齿轮联轴器），卷筒的传动效率η5=0.96代入ηa得4=0.99ηa =0.96X0.984X0.972X0.99X0.96=0.79所以 P d= Fv/1000ηa=2800X1.4/1000X0.79=4.96 kW§2.1.3确定电动机转速卷筒轴工作转速为n=60 X1000v/（πD）=60X1000X1.4/(πX400)=66.84 r/min 按《机械设计•课程设计指导书》表1,取V带传动的传动比i'1=2~4,二级齿轮i'2=8~40，则总传动比i'a=16~160, 故电动机转速的可选范围为n'd=i'a •n=（16~160）X66.84=1069.4~10694.4 r/min符合这一范围的同步转速有1500r/min和3000r/min。

《机械设计基础》课程设计说明书题目：学院：机电工程学院专业：工业工程班级：学号：姓名：指导教师：机电工程学院2011年3月4 日机电工程学院课程设计任务书专业工业工程课程设计名称机械设计基础课程设计一、设计题目：带式运输机传动装置（减速器）设计（直齿、同侧、卧式）二、设计数据与要求如图1所示。

胶带运输机由电动机通过减速器减速后，再通过链条传动（传动比1：3~1：5，传动效率0.9），连续单向运转输送谷物类散粒物料，工作载荷较平稳，设计寿命10年，每天工作8小时，每年300个工作日，运输带速允许误差为±5%。

已知条件如表1所示。

图1 带式输送机传动方案图表1 带式输送机设计条件三、设计内容及任务1、传动装置原理方案设计对比分析各种传动方案，确定本次设计的方案；选择并计算电动机；确定各级传动比；计算其他相关运动参数；绘制包括电动机、联轴器、减速器、链传动和胶带主卷筒部分的传动原理方案图。

2、减速器结构方案设计结构设计与计算（包括健、轴承、齿轮、轴等），绘制出总装配图1张（建议：A1号图纸）。

3、绘制主要零件（箱体、齿轮、轴等）工作图２～３张（建议：A3、A4号图纸）。

4、编制设计计算说明书1份。

5、要求用计算机绘制图纸，计算机打印说明书。

四、计划与时间安排2011.2.21: 布置课程设计任务；2011.2.21~2011.2.25: 总体方案设计、运动及结构参数设计计算；2011.2.25~2011.3.3：绘制装配图、零件图；2011.3.3~2011.3.6：撰写设计说明书。

时间安排可交叉进行。

班级学号学生姓名日期指导教师日期2011.2.21目录一、前言 (4)1.设计目的及意义2.设计任务及分析二、原理方案设计及论证 (5)1. 传动方案设计及分析2. 电动机选择3. 运动分析及计算4. 总体布置设计及评价三、结构设计及计算 (8)1. 齿轮的设计计算2. 轴的设计计算3. 轴承的选择及计算4. 键的计算5. 链条的设计及计算6. 其他零部件设计7. 结构设计四、制造、安装及使用说明 (16)1. 制造要求2. 安装要求3. 使用说明五、设计结果 (17)六、设计总结 (18)七、致谢 (19)一、前言1、设计目的及意义此次课程设计的主要内容是进行一级圆柱直齿轮的设计计算，在设计计算中运用到了《机械设计基础》、《机械制图》、《工程力学》、《材料力学》等多门课程知识，并运用《AUTOCAD》软件进行绘图，因此是一个非常重要的综合实践环节,也是一次全面的、规范的实践训练。

机械设计课程设计带式输送机传动装置设计说明书目录一、设计任务书 (3)二、传动方案说明 (4)三、传动装置总体设计 (5)四、V带设计计算 (9)五、斜齿轮传动设计计算 (11)六、轴的设计与校核 (20)七、低速轴轴承的校核 (25)八、键连接的选择与校核 (26)九、箱体的设计 (27)十、减速器的润滑和密封 (29)十一、设计心得 (29)十二、参考资料 (29)一、设计任务书机械设计课程设计任务书设计带式运输机的传动装置。

工作条件：1、每天一班制工作，每年工作300 天，使用年限10 年，大修期3 年；2、连续单向回转，工作时有轻微振动，运输带速度允许误差±5%；3、生产厂可加工7~8 级精度的齿轮；4、动力来源为三相交流电；5、批量生产。

传动装置简图：设计任务：1）传动装置设计计算，递交设计计算说明书1份（打印）；2）减速器装配图设计，递交手工绘制A1图纸1张；4）减速器零件图设计，递交手工绘制的A3图纸2张；5）减速器三维造型和动画，递交光盘1个。

原始数据：二、传动方案说明1.将带传动布置于高速级将传动能力较小的带传动布置在高速级，有利于整个传动系统结构紧凑，匀称。

同时，将带传动布置在高速级有利于发挥其传动平稳，缓冲吸振，减少噪声的特点。

2. 高低速级均选用闭式斜齿圆柱齿轮闭式齿轮传动的润滑及防护条件最好。

而在相同的工况下，斜齿轮传动可获得较小的几何尺寸和较大的承载能力。

采用传动较平稳，动载荷较小的斜齿轮传动，使结构简单、紧凑。

3.将传动齿轮布置在距离扭矩输入端较远的地方由于齿轮相对轴承为不对称布置，使其沿齿宽方向载荷分布不均。

固齿轮布置在距扭矩输入端较远的地方，有利于减少因扭矩引起的载荷分布不均的现象，使轴能获得较大刚度。

综上所述，本方案具有一定的合理性及可行性。

三﹑传动装置总体设计。

课程设计课程名称机械设计基础课程设计A 题目名称带式运输机传动装置学生学院___材能学院_______专业班级_11级材加2班学号 3111006xxx学生姓名 xxx指导教师___xxx___________2013年7月 05日机械设计课程设计计算说明书1、绪论 (2)2、传动方案的拟定和说明 (4)3、电动机的选择 (4)4、计算总传动比及分配各级的传动比 (5)5、运动参数及动力参数计算 (5)6、传动零件的设计计算 (6)7、箱体尺寸的选择 (10)8、轴的设计计算 (11)9、滚动轴承的选择及校核计算 (16)10、键联接的选择及计算 (18)11 、联轴器的选择 (18)12、润滑与密封 (19)13、减速器附件 (19)14、其他技术说明 (19)15、设计总结及心得体会 (20)16、参考资料目录 (21)广东工业大学课程设计任务书题目名称 带式运输机传动装置学生学院 材能学院专业班级 11级材加2班姓 名 xxx 学 号 3111006xxx 组 号48一、课程设计的内容设计一带式运输机传动装置（见 图1）。

设计内容应包括：两级传动装置的总体设计；传动零件、轴、轴承、联轴器等的设计计算和选择；减速器装配图和零件工作图设计；设计计算说明书的编写。

图2为参考传动方案。

二、课程设计的要求与数据已知条件：（1）运输带工作拉力：F = 2.8kN ； （2）运输带工作速度：v = 2.2m/s ； （3）卷筒直径： D = 360 mm ； （4）使用寿命： 8年；（5）工作情况：两班制，连续单向运转，载荷较平稳； （6）制造条件及生产批量：一般机械厂制造，小批量； （7）工作环境：室内，轻度污染环境；（8）边界连接条件：原动机采用一般工业用电动机，传动装置与工作机分别在不同底座上，用弹性联轴器连接。

动力及传动装置DvF 图1 带式运输机传动装置 图2 参考传动方案三、课程设计应完成的工作（小组成员A：1．减速器装配图1张（1号图纸）；2．输出轴上齿轮零件图1张（3号图纸）；3．设计说明书 1份。

带式运输机传动装置设计1. 工作条件连续单向运转，载荷有轻微冲击，空载起动；使用期5年，每年300个工作日，小批量生产，单班制工作，运输带速度允许误差为±5%。

1-电动机；2-联轴器；3-展开式二级圆柱齿轮减速器；4-卷筒；5-运输带题目B 图 带式运输机传动示意图1）选择电动机，进行传动装置的运动和动力参数计算。

2）进行传动装置中的传动零件设计计算。

3）绘制传动装置中减速器装配图和箱体、齿轮及轴的零件工作图。

4）编写设计计算说明书。

二、电动机的选择1、动力机类型选择因为载荷有轻微冲击，单班制工作，所以选择Y 系列三相异步电动机。

2、电动机功率选择（1）传动装置的总效率：（2）电机所需的功率：3、确定电动机转速计算滚筒工作转速：因为()40~8=a i所以()()m in /4.2030~08.40676.5040~8r n i n w a d =⨯=⨯=符合这一范围的同步转速有750、1000、和1500r/min 。

根据容量和转速，由有关手册查出有三种适用的电动机型号，因此有三种传动比方案，综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，可见第2方案比较适合，则选n=1000r/min 。

4、确定电动机型号根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为Y132M2-6。

其主要性能：额定功率5.5KW ；满载转速960r/min ；额定转矩2.0；质量63kg 。

三、计算总传动比及分配各级的传动比1、总传动比2、分配各级传动比查表可知214.1i i ≈所以16.591.184.14.11=⨯==a i i四、动力学参数计算1、计算各轴转速2、计算各轴的功率Po= P 电机=4.4KWP I =P 电机×η1=4.4×0.99=4.36 KWP II =P I ×η2=4.36×0.99×0.97=4.19 KWP III =P II ×η3=4.19×0.99×0.97=4.02KWP Ⅳ=4.02×0.99×0.99=3.94KW3、计算各轴扭矩T 零=9550P/n=4377 N·mmT I =9.55×106P I /n I =4333 N·mmT II =9.55×106P II /n II = 21500N·mmT III =9.55×106P III /n III =75520 N·mmT Ⅳ=9550×106 P Ⅳ/n Ⅳ=74025 N·mm五、传动零件的设计计算1． 选精度等级、材料及齿数1） 材料及热处理；选择小齿轮材料为40Cr （调质），硬度为280HBS ，大齿轮材料为45钢（调质），硬度为240HBS ，二者材料硬度差为40HBS 。

带式运输机传动装置设计课程设计带式运输机传动装置设计课程设计带式运输机传动装置设计课程设计是机械工程专业的一门重要课程，旨在培养学生对传动装置设计的理解和实践能力。

传动装置是带式运输机的核心部件之一，它能够将电动机输出的动力传递至带式运输机的不同零部件中，从而实现物品的输送。

本课程设计旨在通过实际操作和设计，让学生深入了解带式运输机传动装置的结构、原理和设计方法，培养他们的创新思维和实践能力。

一、课程设计背景和目的带式运输机是重要的物流输送装置，广泛应用于各行业领域。

带式运输机传动装置作为其核心部件之一，发挥着至关重要的作用。

传动装置的设计质量直接影响带式运输机的使用效果和寿命，因此需要技术人员具备扎实的技术理论和实践经验。

本课程设计旨在通过实际操作和设计，让学生深入了解带式运输机传动装置的结构、原理和设计方法，培养他们的创新思维和实践能力。

通过本课程设计，学生将会了解到传动装置的设计流程、选择材料的方法、制作过程和性能测试等方面的知识，提升其工程实践能力和解决问题的能力。

二、课程设计内容和方法1、设计内容（1）课程设计题目：带式运输机传动装置设计（2）设计要求：通过合理的设计，制作出质量可靠的带式运输机传动装置，并且能够完成对装置的性能测试和分析。

（3）设计内容：①传动装置的结构设计：包括传动轮、减速机、轴承、传动带轮等关键零部件的选择和组成设计，满足运输环境的要求和电动机输出的转矩、转速等参数要求。

②传动装置的材料选择：选取适合的材料，保证传动装置整体的强度、耐磨性、韧性和耐腐蚀性能等方面的要求。

③传动装置的加工制作：采用适应的加工工艺，制作出各个零部件，并且保证各个部件的精度和质量。

④传动装置的性能测试：对制作好的传动装置进行性能测试，如转速、负载、温度等参数测试。

2、设计方法（1）教学方法：本课程设计教学采用课堂讲解、实践操作和案例分析相结合的教学方法，让学生掌握传动装置设计的理论知识和实践操作技能。

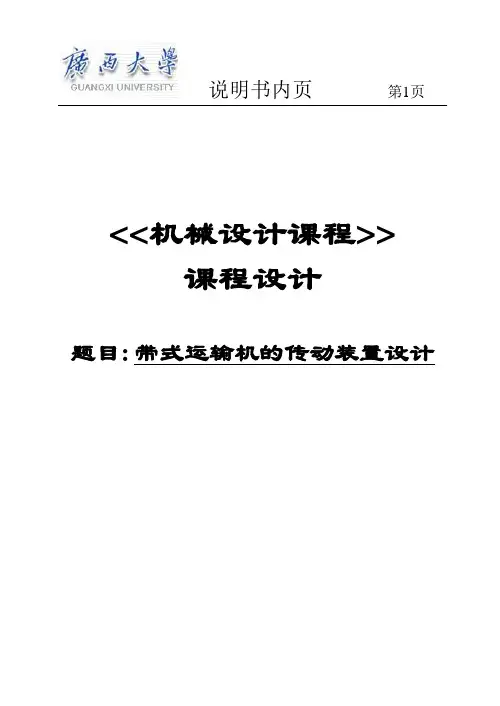

说明书内页第1页<<机械设计课程>>课程设计题目:带式运输机的传动装置设计说明书内页第2页目录1.设计任务书-----------------------------------------------------------------12.传动方案的分析与拟订--------------------------------------------------23.电动机的选择计算--------------------------------------------------------34.三角带的传动设计--------------------------------------------------------55.齿轮传动的设计计算-----------------------------------------------------76.轴的设计计算-------------------------------------------------------------217.滚动轴承的寿命计算----------------------------------------------------298.键的校核-------------------------------------------------------------------319.润滑和密封方式的选择,润滑油和牌号的确定---------------------3110.箱体及附件的结构设计和选择----------------------------------------3211.设计小结-------------------------------------------------------------------3312.参考资料-------------------------------------------------------------------34一.设计任务说明书内页第3页设计一用于传送设备的两级圆柱齿轮减速器，该设备的传送系统由电动机经减速器后传至传送带，工作时有轻微的振动，两班制（16h）工作，小批量生产。

**大学机械设计课程设计(论文) 题目: 带式运输机传动装置的设计学生姓名专业_机械设计制造及其自动化学号_班级_指导教师成绩_**学院20 年月机械设计课程设计任务书说明：1.此表由指导教师完成，用计算机打印（A4纸）。

2.请将机械设计课程设计任务书装订在机械设计课程设计(论文)的第一页。

目录1 传动装置总体设计 (1)1.1 选择传动方案 (1)1.2 选择电动机 (1)1.2.1 选择电动机类型 (1)1.2.2 确定电动机容量 (1)1.2.3 确定电动机转速 (1)1.3 计算总传动比和分配各级传动比 (2)1.4 计算传动装置运动和动力参数 (2)1.4.1 各轴转速 (2)1.4.2 各轴功率 (2)1.4.3 各轴转矩 (2)2 传动零件的设计计算 (3)2.1 第一级齿轮传动设计计算 (3)2.2 第二级齿轮传动设计计算 (7)3画装配草图 (12)3.1 初估轴径 (12)3.2 初选联轴器 (12)3.3 初选轴承 (12)3.4 箱体尺寸计算 (13)4轴的校核计算 (13)4.1 高速轴受力分析 (14)4.2 中速轴校核计算 (14)4.3 低速轴校核计算 (20)5轴承验算 (21)5.1 高速轴轴承验算 (21)5.2 中速轴轴承验算 (26)5.3 低速轴轴承验算 (28)6键联接的选择和计算 (30)6.1 高速轴与联轴器键联接的选择和计算 (30)6.2 中间轴与大齿轮键联接的选择和计算 (30)6.3 低速轴与齿轮键联接的选择和计算 (31)6.4 低速轴与联轴器键联接的选择和计算 (31)1 传动装置总体设计1.1 选择传动方案——二级展开式圆柱齿轮减速器该减速器结构简单，但齿轮相对于轴承为不对称布置，因而沿齿向载荷分布不均匀，要求轴有较大的刚度，多用于载荷比较平稳的场合，在繁重合恶劣工作条件下可长期工作，使用维护方便。

1.2 选择电动机1.2.1 选择电动机类型三相鼠笼式异步电动机1.2.2 确定电动机容量1.2.3 确定电动机转速查表13-2②,得圆柱齿轮传动单级传动比常值为3～5。

机械设计课程设计：带式运输机传动装置一、概述在机械设计课程中，带式运输机是常见的传输设备之一。

带式运输机广泛应用于矿石、建材、化工等行业，用于输送散状物料或成批物料。

其传动装置作为带式运输机的核心部分，对其传动效率、运行稳定性和寿命具有重要影响。

在机械设计课程设计中，对带式运输机传动装置的设计和优化是非常重要的。

二、带式运输机传动装置的结构及原理带式运输机传动装置主要由驱动装置、传动轮、传动带、张紧装置、托辊和支撑架等组成。

其工作原理是通过驱动装置带动传动轮，在带式运输机的运行中使传动带运动，从而达到物料输送的目的。

其中，传动轮是传动带与驱动装置之间的通联部件，同时还兼具传动和支撑传动带的功能。

张紧装置用于保持传动带适当的张紧度，以防止传动带在运行中产生松动或跳齿现象。

托辊用于支撑传动带，降低传动带与传动轮之间的摩擦力，减小传动带的磨损。

三、带式运输机传动装置的设计要点1. 驱动装置选择：根据带式运输机的工作条件和传动功率的要求，选择适当的电机或其他动力源作为驱动装置。

考虑到带式运输机在使用过程中需要频繁启停和重载能力要求高，应选择启动性能好、转矩稳定的电机。

2. 传动轮和传动带匹配：传动轮的直径与传动带的宽度应匹配，以保证传动带在运行时与传动轮的正常啮合。

还要考虑传动轮的材质和表面处理等对传动带的影响，以减小摩擦力，提高传动效率。

3. 张紧装置设计：张紧装置的设计应确保传动带在运行中保持适当的张紧度，不过紧或过松都会影响传动带的使用寿命和传动效率。

张紧装置的安装位置和调整方式也需要考虑。

4. 托辊布置和设计：托辊的布置应合理，能够支撑传动带的重量，在传动带弯曲处减小摩擦力。

托辊的数量和间距、使用材料等都需要进行合理选择和设计。

四、带式运输机传动装置的优化1. 传动带材料的选择：传动带的材料选择与其耐磨性、强度和伸长率等性能有关。

在不同工况下，应选择适当的传动带材料，以延长其使用寿命。

2. 传动轮表面处理：传动轮表面的处理对传动带的磨损和传动效率具有重要影响。

课程设计说明书设计名称：机械设计基础题目：带式输送机传动装置一、设计题目带式输送机传动装置二、主要内容运输带工作拉力F=_2400________N运输带工作速度V=_1.5________m/s卷筒直径D=____400_______mm工作条件：1.工作情况：两班制，连续单向运转，载荷较平稳，运输带速度允许误差为+5%；2.使用折旧期：五年；3.动力来源：电力，三相交流，电压380/220V；4.滚筒效率：0.96（包括滚筒与轴承的效率损失）。

表1-2 原始数据参数题号1 2 3 4 5运输带工作拉力F/（KN） 3.2 3.4 3.5 2.8 2.6 运输带工作速度V/（m/s） 1.5 1.6 1.8 1.5 1.4 卷筒直径D/(mm) 400 400 400 450 450参数题号6 7 8 9 10运输带工作拉力F/（N） 2.4 2.2 2.1 3 2.8运输带工作速度V/（m/s） 1.5 1.4 1.5 1.6 1.6 卷筒直径D/(mm) 400 400 500 450 500三、具体要求本课程设计要求在规定的时间内完成以下的任务：（1）绘制减速器装配图1张（A2图纸，手工绘图）；（2）零件工作图2张（齿轮、轴、箱体等任选2个，A3图纸，手工或Auto CAD绘图）；（3）设计计算说明书1份，约3000字左右。

四、进度安排次序设计内容时间分配（天）1 指导老师介绍课程设计注意事项11周2 拟定设计方案11---12周3 传动件和轴的设计计算12---14周4 画装配图14--15周5 画零件图15---16周6 编写设计说明书17--18周五、成绩评定指导教师签名日期年月日系主任审核日期年月日目录一、设计任务分析………………………………………………………………1.1本课程设计的目的…………………………………………………………1.2本课程设计的内容、任务及要求…………………………………………1.2.1课程设计的内容………………………………………………………1.2.2课程设计的任务………………………………………………………1.2.3课程设计的要求………………………………………………………1.3课程设计的步骤……………………………………………………………1.3.1设计准备工作…………………………………………………………1.3.2总体设计………………………………………………………………1.3.3传动件的设计计算……………………………………………………1.3.4装配草图的绘制………………………………………………………1.3.5装配图的绘制…………………………………………………………1.3.6零件工作图的绘制……………………………………………………1.3.7编写设计说明书………………………………………………………二、带式输送机传动装置总体方案的设计……………………………2．1选择电动机…………………………………………………………………2.1.1选择电动机类型…………………………………………………………2.1.2选择电动机功率…………………………………………………………2.1.3确定电动机转速…………………………………………………………2．2计算总传动比和分配传动比………………………………………………2.2.1计算总传动比……………………………………………………………2.2.2分配传动装置的各级传动比…………………………………………… 2．3 计算传动装置的运动和动力参数……………………………………………2.3.1各轴转速…………………………………………………………………2.3.2各轴的输入功率…………………………………………………………2.3.3各轴的输入转矩…………………………………………………………2．4齿轮的设计……………………………………………………………………三、轴的设计………………………………………………………………………3. 1高速轴的设计………………………………………………………………3.1.1确定轴的最小直径………………………………………………………3.1.2选择轴承…………………………………………………………………3.1.3 轴的结构设计……………………………………………………………3.1.4轴的结构简图……………………………………………………………3. 2低速轴的设计………………………………………………………………3.1.1确定轴的最小直径………………………………………………………3.1.2选择轴承…………………………………………………………………3.1.3 轴的结构设计……………………………………………………………3.1.4轴的结构简图……………………………………………………………四、轴上其他零件的设计………………………………………………………五、输出轴的强度校核…………………………………………………………六、箱体的设计……………………………………………………………………七、总结………………………………………………………………………………八、参考文献………………………………………………………………………一设计任务的分析1.1本课程设计的目的(1)通过课程设计使学生运用机械设计基础课程及有关先修课程的知识，起到巩固、深化、融会贯通及扩展有关机械设计方面知识的作用，树立正确的设计思想。

机械设计课程设计说明书题目：带式运输机的传动装置目录一、传动装置的总体设计 -------------------------------------------------------------------- 1(一)设计题目 --------------------------------------------------------------------------------- 11.设计数据及要求 ----------------------------------------------------------------------------------------------- 12.传动装置简图 -------------------------------------------------------------------------------------------------- 1（二）选择电动机--------------------------------------------------------------------------- 11.选择电动机的类型 ------------------------------------------------------------------------------------------- 12.选择电动机的容量 ------------------------------------------------------------------------------------------- 13.确定电动机转速----------------------------------------------------------------------------------------------- 2（三）、计算传动装置的总传动比------------------------------------------------------ 21.总传动比i ---------------------------------------------------------------------------------------------------- 22.分配传动比----------------------------------------------------------------------------------------------------- 2（四）计算传动装置各轴的运动和动力参数------------------------------------------ 31.各轴的转速----------------------------------------------------------------------------------------------------- 32.各轴的输入功率----------------------------------------------------------------------------------------------- 33.各轴的输出转矩----------------------------------------------------------------------------------------------- 3二.传动零件的设计计算---------------------------------------------------------------------- 4（一）、高速齿轮传动--------------------------------------------------------------------- 41.选择材料、热处理方式及精度等级---------------------------------------------------------------------- 42.确定许用应力-------------------------------------------------------------------------------------------------- 43.参数选择-------------------------------------------------------------------------------------------------------- 44.按齿面接触疲劳强度设计 ----------------------------------------------------------------------------------- 45.确定模数和中心距 -------------------------------------------------------------------------------------------- 56.修正螺旋角------------------------------------------------------------------------------------------------------ 57.确定分度圆直径和齿宽 -------------------------------------------------------------------------------------- 58.校核齿根弯曲疲劳强度 -------------------------------------------------------------------------------------- 59.其他参数--------------------------------------------------------------------------------------------------------- 6（二）、低速速齿轮传动（二级传动）------------------------------------------------ 61.选择材料、热处理方式及精度等级---------------------------------------------------------------------- 62.确定许用应力-------------------------------------------------------------------------------------------------- 73.参数选择-------------------------------------------------------------------------------------------------------- 74.按齿面接触疲劳强度设计 ----------------------------------------------------------------------------------- 75.确定模数、中心距、分度圆直径和齿宽----------------------------------------------------------------- 76.校核齿根弯曲疲劳强度 -------------------------------------------------------------------------------------- 87.其他尺寸--------------------------------------------------------------------------------------------------------- 8（三）根据所选齿数修订减速器运动学和动力学参数。

机械设计课程设计计算说明书设计题目带式运输机传动装置信息与工程学院090826班设计者林意指导教师2011年12月4日湖州师范学院目录一课程设计任务书........................................................................................................ - 2 -二. 设计要求....................................................................................................................... - 3 -三. 设计步骤....................................................................................................................... - 3 -1. 传动装置总体设计方案....................................................................................... - 3 -2、电动机的选择........................................................................................................ - 4 -i并分配传动比 ........................................................ - 5 -3.计算传动装置的总传动比4. 计算传动装置的运动和动力参数......................................................................... - 6 -5. 设计V带和带轮.................................................................................................... - 7 -6. 齿轮的设计........................................................................................................... - 10 -7. 滚动轴承和传动轴的设计................................................................................... - 15 -8. 键联接设计........................................................................................................... - 29 -9.箱体结构的设计..................................................................................................... - 30 -10. 润滑密封设计..................................................................................................... - 32 -11.联轴器设计........................................................................................................... - 32 - 四设计小结.................................................................................................................... - 33 -111一课程设计任务书课程设计题目：设计带式运输机传动装置（简图如下）1——V带传动2——运输带3——一级圆柱齿轮减速器4——联轴器5——电动机6——卷筒原始数据：2、电动机的选择1）选择电动机的类型2）选择电动机的容量3）确定电动机转速3) 方案简图如上图4）该方案的优缺点：该工作机有轻微振动，由于V带有缓冲吸振能力，采用V带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。

机械设计课程设计姓名：仪忠山学号： 20100460246班级： 10级机械本科二班指导教师：李元宗完成日期： 2012-12-18机电工程学院课程设计任务书题目带式运输机的传动装置设计内容及基本要求1、设计内容：图示如下，连续单向运转，载荷平稳，空载起动，使用期限3000小时，小批量生产，运输带速度允许误差±0.5%。

2、已知条件：输入速率：n = 960 r/min ；输入功率：P = 15 KW ；速比 u = 5.3 ；3、设计要求：1）、每人单独一组数据，要求独立认真完成。

2）、图纸：减速器装配图纸一张（A1），零件工作图三张（A3轴、箱体、箱盖）。

3）、课程设计计算说明书一份。

设计起止时间2012年12月10日至 2012年12月23日学生签名年月日指导教师签名年月日目录第一章绪论 (4)1.1 概述 (4)1.1.1 开发背景及摘要 (4)1.1.2 齿轮减速器系统特点 (4)1.2 课程设计简述说明 (4)第二章齿轮的设计计算 (5)2.1 齿轮材料和热处理的选择 (5)2.2 齿轮几何尺寸的设计计算 (5)2.2.1 按齿面接触强度设计 (5)2.2.2 按齿根弯曲强度设计 (7)2.3 齿轮几何尺寸计算 (8)2.4 齿轮的机构设计 (9)第三章轴的设计计算 (10)3.1 主动轴的尺寸设计 (10)3.1.1 主动轴的材料和热处理的选择 (10)3.1.2 主动轴几何尺寸的设计计算 (10)3.2 从动轴的尺寸设计 (13)3.2.1 从动轴的材料和热处理的选择 (13)3.2.2 从动轴几何尺寸的设计计算 (13)3.3 轴的强度校核 (15)第四章轴承、键的选择 (19)4.1 轴承的选择及校核 (19)4.1.1 主动轴承的选择及校核 (19)4.1.2 从动轴承的选择及校核 (19)4.2 键的选择计算及校核 (20)第五章减速器润滑、密封及附件的选择确定以及箱体主要结构尺寸的计算 (21)5.1 润滑的选择确定 (21)5.2 密封的选择确定 (21)5.3 减速器附件的选择确定 (21)5.4 箱体主要结构尺寸计算 (22)第六章总结 (23)参考文献 (24)单级圆柱直齿轮减速器设计说明书◆第一章绪论⏹ 1.1概述● 1.1.1开发背景及摘要齿轮传动是应用极为广泛和特别重要的一种机械传形式，它可以用来在空间的任意轴之间传递运动和动力，目前齿轮传动装置正逐步向小型化，高速化，低噪声，高可靠性和硬齿面技术方向发展。
