省煤器入口、出口导管及连接管作业指导书

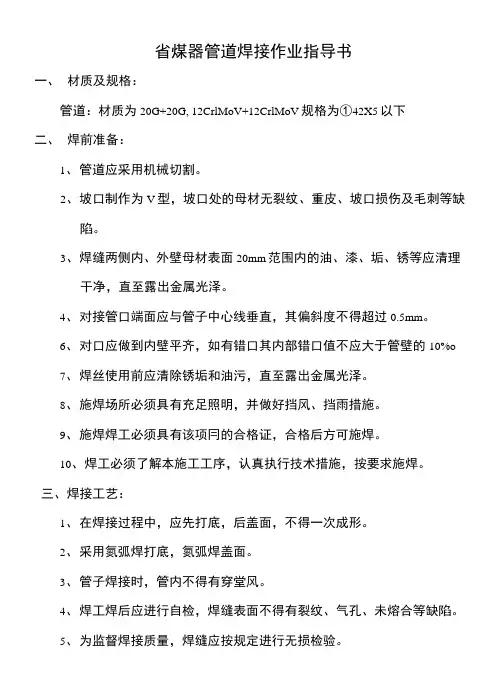

省煤器管道焊接作业指导书
一、材质及规格：
管道：材质为20G+20G, 12CrlMoV+12CrlMoV规格为①42X5以下
二、焊前准备：
1、管道应采用机械切割。

2、坡口制作为V型，坡口处的母材无裂纹、重皮、坡口损伤及毛刺等缺
陷。

3、焊缝两侧内、外壁母材表面20mm范围内的油、漆、垢、锈等应清理
干净，直至露出金属光泽。

4、对接管口端面应与管子中心线垂直，其偏斜度不得超过0.5mm。

6、对口应做到内壁平齐，如有错口其内部错口值不应大于管壁的10%o
7、焊丝使用前应清除锈垢和油污，直至露出金属光泽。

8、施焊场所必须具有充足照明，并做好挡风、挡雨措施。

9、施焊焊工必须具有该项冃的合格证，合格后方可施焊。

10、焊工必须了解本施工工序，认真执行技术措施，按要求施焊。

三、焊接工艺：
1、在焊接过程中，应先打底，后盖面，不得一次成形。

2、采用氮弧焊打底，氮弧焊盖面。

3、管子焊接时，管内不得有穿堂风。

4、焊工焊后应进行自检，焊缝表面不得有裂纹、气孔、未熔合等缺陷。

5、为监督焊接质量，焊缝应按规定进行无损检验。

6、应及时做好记录，以备检查。

四、质量要求：
1、焊缝及管材表面不得有引弧及收弧弧坑、夹渣、裂纹等缺陷。

2、焊缝成形要美观，焊缝余高0-3mmo
3、不合格的焊口应及时返工，焊口同一位置上的挖补次数不超过2次。

焊接工艺卡
焊接工艺卡。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==省煤器作业指导书篇一：省煤器作业指导书山西永济“上大压小”热电联产工程 #3锅炉省煤器安装作业指导书#3锅炉省煤器安装作业指导书一、工程概述1、山西永济2×350MW锅炉是哈尔滨锅炉厂有限责任公司自主开发、设计、制造的超临界锅炉，本期工程装设2台350MW燃煤汽轮发电机组，锅炉为超临界压力、螺旋管圈、前后墙对冲旋流燃烧器、一次中间再热、单炉膛平衡通风、固态排渣、全钢构架的变压本生直流炉。

锅炉呈“П”型布置方式。

2、省煤器布置于锅炉尾部竖井后烟道内，位于水平低温过热器正下方。

省煤器系统由进、出口集箱，双肋片蛇行管排，进、出口导管、防磨装置及固定装置组成。

省煤器管排沿锅炉宽度方向均匀布置,共130排，一级省煤器。

省煤器管排由2根管径为Φ44.5×7mm蛇形管组成,材质SA-210C。

焊口总数约为780道；省煤器管组及散管总重232959Kg；省煤器固定装置2198Kg。

省煤器出口导管Φ406×50mm/Φ324×40mm材质SA-106C，焊口21道。

二、编制依据《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5190.2-201X《电力建设施工质量验收及评价规程》（锅炉机组篇201X版）DL/T 5210.2-201X 《火力发电工程建设标准强制性条文执行表格》锅炉分册201X版《电力建设安全工作规程》 DL/T5009.1-201X 《施工组织设计编制导则》《山西漳电蒲洲热电施工组织总设计》《#3锅炉专业施工组织总设计》省煤器安装图纸三、施工前准备1、围绕锅炉安装，布置一台50吨平臂吊车于锅炉左侧。

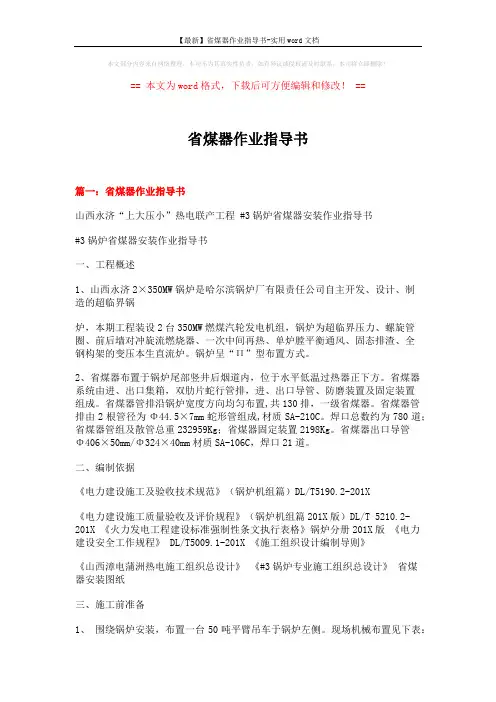

现场机械布置见下表：第 1 页共20页山西永济“上大压小”热电联产工程 #3锅炉省煤器安装作业指导书2、在施工现场布置施工电源盘1个，电焊机6台，并检查其安全性能是否符合要求。

省煤器作业指导书批准：安全员：质检员：审核：编写：1、适用范围本作业指导书适用于锅炉省煤器组合安装作业。

2、引用标准及编制依据2.1《电力建设施工及验收技术规范》2.2《电力建设安全工作规程》2.3《电力建设安全健康及环境管理工作规定》；2.4锅炉厂家图纸3、工程概况省煤器为二级布置，上下两级省煤器蛇型管排由φ 32*3的20号钢管制成，省煤器蛇型管通过支撑梁将重量传到省煤器护板上，支撑梁将一端接至引风机入口，以便通风冷却。

4、作业准备和条件4.1作业准备4.1.1人员配备，所有施工人员应经过培训；4.1.2汽车、吊车满足施工需要；4.1.3电焊机、空压机能投入使用；4.1.4消材、工器具已准备好，氧气乙炔已可投入使用；4.1.5设备已全部到货并清点；4.1.6技术交底、安全交底齐全；4.2作业条件4.2.1组合场已交付使用，吊车能正常投入；4.2.2环境温度满足电焊要求，风速满足起重要求；4.2.3钢架进度满足省煤器安装需要.5、作业程序、方法和要求5.1作业程序5.1.1设备清点及合金光谱分析；5.1.2省煤器组合；5.1.3省煤器联通管安装；5.2作业方法5.2.1联箱、蛇形管排、管段、防磨装置、托架、托梁清点；5.2.2合金部件光谱分析、编号、搬运、收藏；5.2.3联箱内外清理、检查、划线；5.2.4进出口联箱联箱吊至托架上找正、固定；5.2.5给水管、蛇形管排通球；5.2.6对口后管子间距、尺寸、平整度检查、调整、加固；5.2.7蛇形管排搬运、吊装就位、对口、焊接；5.2.8防磨装置安装；5.2.10联箱找正、就位、临时固定；5.2.11给水管搬运、吊装；5.2.12给水管对口、接通；5.3作业要求5.3.1省煤器分单片组合，上一蛇形管，焊牢后，方可下一片；5.3.2上一工序取得记录或签证合格认证后，方可进行下一工序；5.3.3必须按图施工，不得私自改动或降低标准；5.3.4严格按本作业指导书要求施工；6、作业质量标准6.1联箱纵横水平度＜2；6.2上下联箱中心误差垂直±3；水平±3；6.3组件各平面对角线误差≤10；6.4组件与炉墙间隙符合图纸。

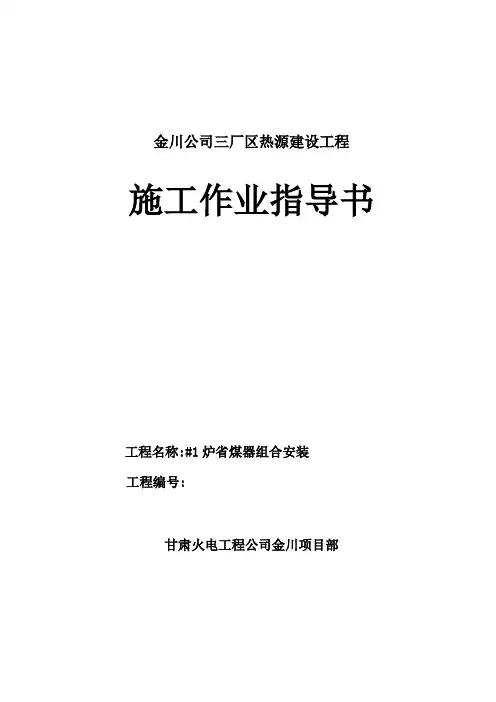

金川公司三厂区热源建设工程施工作业指导书工程名称:#1炉省煤器组合安装工程编号:甘肃火电工程公司金川项目部工程名称：#1炉省煤器组合安装编写：日期工区：日期：工程部：日期：安监部：日期：总工：日期：目录1 编制依据 (1)2 工程（设备）概况 (1)3 施工前应做的准备工作和必须具备的条件 (1)4 参加施工人员的资格和要求 (2)5 作业所需的工机具、仪器仪表的规格及数量 (2)6 作业程序、方法、内容及工作标准 (3)7 作业过程中“见证点”的设定 (5)8 作业活动中人员的职责、分工和权限 (5)9 作业环境和执行国家《工程建设标准强制性条文》要求 (5)10 职业安全健康、环境管理和安全文明施工要求 (6)11 本工程危险识别、风险评估及控制对策表 (7)12 施工进度控制 (7)1 编制依据省煤器装设在尾部竖井中，双级布置，工质与烟气呈逆流方式，错列布置，省煤器的进出口集箱装于尾部竖井的右侧。

上下两级省煤器均采用Φ32×4管子制成，上级、下级纵向均为28排，每组省煤器最上面两排直管和弯头处均设有防磨罩，省煤器烟速合理选取，以减轻烟气中灰粒对管子的磨损。

上、下级省煤器均采用支撑结构，蛇形管束通过空心支撑梁穿出炉墙支撑在护板上，为降低支撑梁的温度，需通风冷却。

省煤器系统主要由上级省煤器管系、上级省煤器进出口集箱、下级省煤器管系、下级省煤器进出口集箱、省煤器防磨装置、省煤器固定装置、省煤器护板组成。

统计省煤器规格及数量如下：33.1. 作业前应做的准备3.1.1劳动力的组织，施工人员的培训。

3.1.2组织施工人员熟悉图纸，明确工作任务及工作量。

3.1.3技术员对施工作业指导书的编制及工作量的统计，并进行施工前技术交底准备工作。

3.1.4设备的清点验收完毕，并倒运至施工现场，设备缺陷处理完。

3.1.5施工机具、器械准备齐全。

3.1.6安全文明施工措施完善，具备开工条件。

3.1.7组合支架配制完毕。

1.适用范围本作业指导书仅适用于辽宁华锦化工集团乙烯改扩建工程配套供热项目锅炉及辅助工程，上海锅炉厂生产SG-410/9.81-592高温、高压、单锅筒自然循环流化床锅炉省煤器的安装。

2.编制依据2.1《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5047-952.2《火电施工质量检验及评定标准》(锅炉篇)1996年版2.3《蒸汽锅炉安全技术监察规程》2.4《电力建设安全工作规程》2.5上海锅炉厂有限公司提供的图纸、说明书及有关技术资料。

2.6《辽宁华锦化工集团乙烯改扩建工程配套供热项目锅炉及辅助工程锅炉专业施工组织设计》2.7公司《锅炉安装质量保证手册》2.8公司质量/职业健康安全/环境体系文件及支持性文件2.9近几年施工过的同类或类似工程的成熟施工经验3.工程概况本锅炉省煤器布置在尾部竖井后部中、高温过热器下部，空气预热器上部，由下至上顺列布置有一级省煤器管系和二级省煤器管系。

省煤器系统包括一、二级省煤器和省煤器悬吊管。

一、二级省煤器都是由115根蛇形管组成，共分58组管屏，用省煤器悬吊管吊在顶板钢架上。

一级省煤器上部管接头标高28.3m，下部管接头标高21.668m，包括两个省煤器管组，中间连接部分标高24.85m。

下部省煤器管组重81361kg，中部省煤器管组重85696kg。

二级省煤器上部管接头标高32.62m，下部管接头标高28.3m，重69746kg。

省煤器蛇形管规格为φ45×4.5材质为20G，省煤器总重245820kg。

省煤器悬吊管共有90根，规格为φ51×6.5材质为20G，连接在省煤器出口集箱上，重7.035吨。

省煤器管组防磨罩材质为12Cr1MoV, 省煤器悬吊管防磨罩材质为1Cr18Ni9,防磨罩重7.933吨，整个省煤器系统重260.788吨。

省煤器系统规格及主要工程量见附表一。

4.主要施工机具及人力资源配置4.1作业机械、工具、仪器、仪表的配备，见下表5.1使用的机械设备和工机具能随时投入使用，且能满足施工需要。

省煤器安装作业指导书一、概述省煤器是一种用于提高锅炉燃烧效率的设备，它可以通过回收废气中的热量，并加热给进入锅炉的空气。

本文档旨在提供省煤器安装的详细指导，确保安装过程顺利进行并达到预期效果。

二、安装准备1. 确认省煤器的型号和规格，以及相关安装部件的数量和尺寸。

2. 检查锅炉的结构和安装环境，确保满足省煤器的安装要求。

3. 准备所需工具，包括扳手、螺丝刀、焊接设备等。

三、安装步骤1. 拆卸锅炉前部的烟管排放口，确保能够顺利将省煤器安装在该位置。

2. 安装烟管连接接头，将接头通过焊接方法连接到烟管排放口上。

3. 确认省煤器的方向，根据产品说明书进行正确的安装。

4. 安装省煤器支架，确保支架牢固并与锅炉结构紧密连接。

5. 将省煤器安装到支架上，注意将其与接头连接，并采用螺丝固定。

6. 安装空气进口和出口连接管道，并确保密封良好。

7. 进行必要的电气连接，确保与锅炉控制系统正常配合。

四、检查和调试1. 安装完成后，进行详细检查，确保各部件安装牢固且密封良好。

2. 打开锅炉，调整燃烧参数，观察省煤器的工作状态。

3. 检查省煤器的温度、压力等参数是否在正常范围内。

4. 对锅炉进行运行测试，观察锅炉的燃烧效率和排放情况是否得到改善。

五、安全注意事项1. 安装过程中必须断电，并确保锅炉处于停机状态。

2. 严禁在安装过程中使用易燃、易爆的物质。

3. 安装时必须佩戴防护手套和护目镜，防止意外伤害发生。

4. 注意通风条件，确保安装环境空气流通，避免可能的有害气体积聚。

六、维护保养1. 每月清洗省煤器内部，去除灰尘和沉积物，保持良好的换热效果。

2. 定期检查省煤器的支架和连接部件，确保其牢固可靠。

3. 注意监测省煤器的工作温度和压力变化，及时调整和维修。

七、常见问题解决1. 问题：安装完成后，省煤器无法正常工作。

解决方案：检查电气连接和控制系统，排除故障，确保所有部件正常工作。

2. 问题：安装后锅炉排放的废气颜色异常。

1、适用范围本作业指导书适用于XX热电有限公司热电工程锅炉本体范围内的省煤器系统组合和安装。

2、编制依据22.1锅炉说明书无锡锅炉厂2.2锅炉安装说明书无锡锅炉厂2.3锅炉设备图纸无锡锅炉厂2.4电力建设施工及验收技术规范（锅炉机组篇）DL/T 5047-952.5电力建设施工及验收技术规范（焊接篇）DL/T 869-20042.6电力建设施工及验收技术规范（管道篇） DL5031-942.7火电施工质量检验及评定标准（管道篇）2.8安装质量监督大刚（江苏省锅炉质量检验所）2.9锅炉安装工序检验质量划分表2.10 蒸汽锅炉安全技术监察规程(劳动部颁发的［1996］276号)2.11火电施工质量验评标准（锅炉篇1996年版）2.12火电施工质量验评标准（焊接篇1996年版）2.13电力建设安全工作规程 DL5009 1-922.14锅炉专业施工组织设计3、工程概况及主要工程量3.1XX热电有限公司热电工程由无锡锅炉厂有限公司生产，其产品型号：UG-130T/5.3-M8型锅炉，为次高温、次高压、循环流化床汽包炉，Π型布置。

梁与柱均采用钢结构。

省煤器由上级省煤器，下级省煤器组成，管径为φ32×4，材料20G，共182片。

省煤器进口集箱规格φ219×16材料20G/GB5310，炉水从炉后进入下级省煤器进口集箱。

经下级省煤器直接送入上级省煤器，引入锅筒。

为了防止烟气走廊造成烟速过高，使飞灰磨损省煤器，省煤器的首排及末排管直段以及所有弯头处均设有防磨罩。

3.2省煤器组合安装工程量省煤器进口集箱重0.42吨省煤器出口集箱重0.42吨上级省煤器管排管子 32×4 20G 重5.0778吨下级省煤器管排管子 32×4 20G 重4.779吨4、参加人员的资格和要求4.1施工人员大部分应为参加同类工作的熟练技术工人4.2 参加高空作业人员应经过医院检查合格，身体健康。

4.3 所有参加施工人员上岗前应经过培训，考试合格。

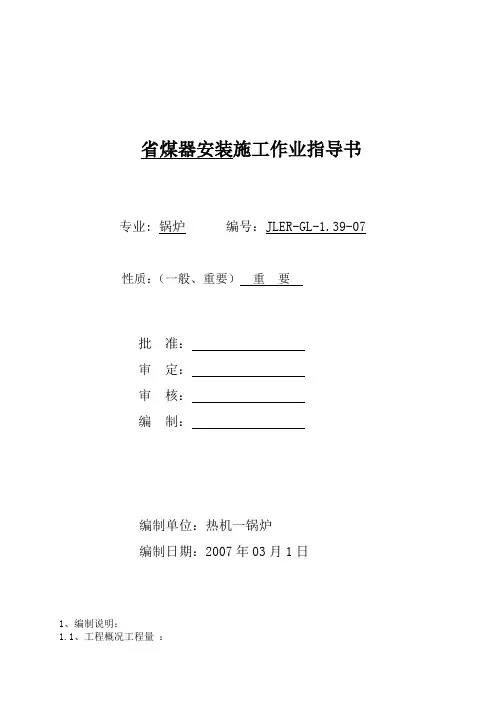

省煤器安装施工作业指导书专业: 锅炉编号：JLER-GL-1.39-07性质：（一般、重要）重要批准：审定：审核：编制：编制单位：热机一锅炉编制日期：2007年03月1日1、编制说明：1.1、工程概况工程量：1.1.1省煤器布置在尾部烟道竖井内，分上下两级布置。

总质量322.022吨。

1.1.2主要工作量统计:上级省煤器管屏共194片,对接焊口φ42×5 20G 776道；下级省煤器管屏共276片,分上下两段供货,对接焊口φ32×4 20G 1656道；省煤器连接管: φ133×13 共24根；省煤器吊挂管: φ42×5 共336根；省煤器护板: 41.136吨；2、施工图、厂家技术文件名称：2.1、《锅炉安装说明书》、《锅炉产品说明书》哈尔滨锅炉股份有限公司2.2、省煤器及其相关图纸哈尔滨锅炉股份有限公司2.3、《锅炉专业施工组织设计》2.4、《DBQ3000t.m负荷分配表》3、工艺流程：〈X〉安全要求；（X）表质量要求（1）〈1〉（2）〈2〉（3）〈3〉（4）〈4〉（5）〈5〉（6）〈6〉（7）〈7〉（8）〈8〉（9）〈9〉（10）〈10〉（11）〈11〉（12）〈12〉（13）〈13〉（14）〈14〉（15）〈15〉（16）〈16〉（17）〈17〉（18）〈18〉（19）〈19〉（20）〈20〉（21）〈21〉（22）〈22〉（23）〈23〉（24）〈24〉（25）〈25〉（26）〈26〉（27）〈27〉4、执行技术规范、标准4.1、《电力建设安全工作规程》（火力发电厂部分）DL5009．1—20024.2、《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-954.3、《火电施工质量检验及评定标准》（锅炉篇）建质[1996]111号4.4、《电力建设施工及验收技术规范》（焊接篇） DL/T5047-954.5、《电力建设安全健康与环境管理工作规定》 2002-01-21实施5、设备材料和加工配制情况5.1、设备已到现场,具备开工条件。

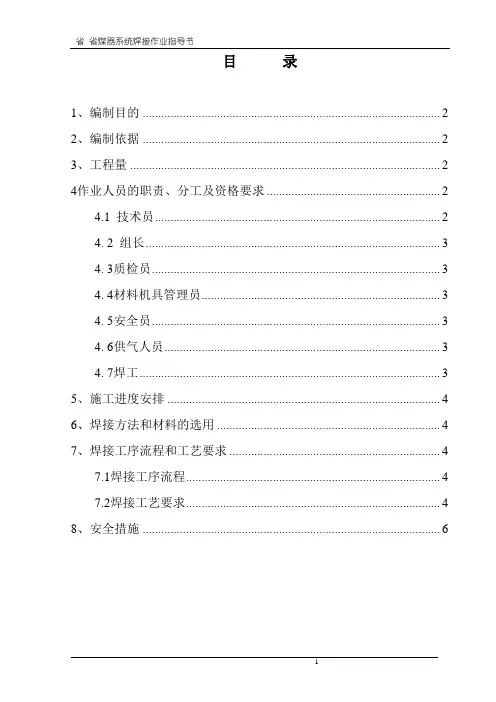

目录1、编制目的 (2)2、编制依据 (2)3、工程量 (2)4作业人员的职责、分工及资格要求 (2)4.1 技术员 (2)4. 2 组长 (3)4. 3质检员 (3)4. 4材料机具管理员 (3)4. 5安全员 (3)4. 6供气人员 (3)4. 7焊工 (3)5、施工进度安排 (4)6、焊接方法和材料的选用 (4)7、焊接工序流程和工艺要求 (4)7.1焊接工序流程 (4)7.2焊接工艺要求 (4)8、安全措施 (6)1、编制目的为了保证省煤器系统管道的焊接质量，加强施工工序过程控制，特编制本焊接作业指导书。

本作业指导书规定了省煤器系统中、小径管道焊接施工的工艺规范和质量要求，并说明了该项目焊接施工所需的工期目标及应注意的安全事项等，适用于四川华蓥山发电厂2*300MW机组2#锅炉省煤器系统管道的焊接施工以及类似工况、材料、规格的管道的焊接施工。

2、编制依据2.1 上海东方锅炉厂产品图纸2.2 《火力发电厂焊接技术规程》 DL/T869-20042.3 《火电施工质量检验及评定标准》（焊接篇1996年版）2.4 《电力建设安全健康与环境管理工作规定》(国家电力公司2002年)2.5 《电力建设安全工作规程》（DL5009.1-2002）2.6 焊接工艺评定报告3、工程概况省煤器系统管道焊接的工程概况可见表一。

4作业人员的职责、分工及资格要求4.1 技术员a.编制施工项目作业指导书及相关技术文件，安排合适的焊工，组织焊工岗前练习。

b.依据本作业指导书，对焊工进行技术交底。

c.深入实际进行技术指导和监督工艺的实施，解决施工中的技术问题。

d.对已完成的焊口及时委托试验室进行无损探伤，并向焊工反馈、分析探伤结果。

e.填写焊口定位记录，检查和整理焊接资料，为工程竣工技术文件的移交和总结工作作好准备。

4. 2 班组长a.熟悉施工内容，分配合适的焊工。

b.组织焊工参加技术交底工作，填写焊接材料领用单。

c.检查焊工执行工艺情况、焊口表面质量和施工进度。

施工组织设计/专项施工方案报审表工程名称： 1×25MW热电联供项目工程编号:HNHD-GL-B01-003本表（含附件）一式 4 份，监理项目部存 1 份，建设单位存 1份，承包单位存2份。

作业指导书控制页：*注：班组工程师负责每项目上交一本已执行完成的、并经过完善有完整签名的作业指导书。

重要工序过程监控表作业指导书（技术措施）修改意见征集表回收签名（日期）：目录1 编制依据及引用标准 (1)2 工程概况及施工范围 (1)2.1工程概况 (1)2.2施工作业范围 (2)3 施工作业人员配备与人员资格 (2)4 施工所需机械装备及工器具量具、安全防护用品配备 (2)4.1施工所需机械装备及工器具量具 (2)4.2安全防护用品配备 (2)4.3计量工具 (3)5 施工条件及施工前准备工作 (3)6 作业程序、方法及要求 (3)7质量控制及质量验收 (9)8 安全、文明施工及环境管理要求和措施 (9)9 职业安全健康和文明施工 (11)9.1主要危险源因素和环境因素清单及控制措施 (12)9.2环境因素及控制措施 (13)10 强制性条文摘录 (14)10.1附表1：强制性条文执行情况明细表 (14)1 编制依据及引用标准1.1《中华人民共和国工程建设标准强制性条文电力工程部分》（2012年版）1.2《电力建设安全工作规程（火力发电厂部分）》DL5009.1-20141.3《电力建设施工技术规范》（锅炉机组篇）DL 5190.2-20121.4《电力建设施工质量验收及评价规程》第7 部分：焊接DL/T 5210.7-2010。

1.5《火力发电厂焊接技术规程》DL/T869-2012。

1.5 锅炉有限公司厂家图纸及技术资料1.6 公司《质量、安全健康、环境管理手册》1.7 1×25MW热电联供项目工程施工组织设计1.8《电力建设施工质量验收及评价规程》DL/T5210.2-20092 工程概况及施工范围2.1工程概况本锅炉为高温高压，单锅筒横置式，单炉膛，自然循环，全悬吊结构，全钢架π型布置。

1工程概况滨州供热中心4×330MW机组工程，#3锅炉为华西能源HX1190/18.4-Ⅱ4型锅炉为单锅筒、单炉膛、亚临界、一次中间再热自然循环锅炉。

1.1工程名称、施工地点和施工范围1.1.1工程名称：#3锅炉省煤器安装1.1.2施工地点：#3锅炉后竖井区域32.88-64.5m及炉后组合场1.1.3施工范围：省煤器入口集箱、吊挂管下集箱、吊挂管出口集箱、省煤器蛇形管排及附件的安装。

1.2主要工程量1.3工程特点施工包括地面组合及高空安装两大部分；本项目施工涉及整个锅炉及组合场，施工场地狭小且点多面广，投入人力、物力多，各专业、施工处接口多，属多工种配合作业；机具使用频繁，工期长，难度大，质量要求高，立体交叉高空作业，安全危险性大，同时受天气影响。

在施工高峰期人员的增加将给安全管理及质量管理带来不利因素。

本施工项目安全级别为重要。

1.4特殊设备的名称、重量及几何尺寸:省煤器组件，10.7m×5.4m，重量2.2t。

2.依据文件2.1滨州供热电厂4*330MW电厂工程《施工组织总设计》2.2省煤器安装图纸华西能源工业股份有限公司2.3《电力建设施工质量验收及评价规程》锅炉机组篇DL/T5210.2-20092.4《电力建设施工质量验收及评价规程》管道及系统篇DL/T5210.5-20092.5《电力建设施工技术规范》锅炉机组篇DL/T5190.2-20122.6《电力建设安全工作规程》火力发电厂部分DL5009.1—20022.7《工程建设标准强制性条文》2006年版电力工程部分（施工及验收）2.8锅炉厂总图、钢架图纸及锅炉安装说明书等设备技术文件2.9公司质量、环境、职业健康安全管理手册与体系程序2.10公司评价出的重大危险因素/环境因素及管理方案、控制程序12.11 M250履带吊、FZQ1380塔吊等起重机具机械性能表3.开工前应具备的条件和施工前应做的准备3.1开工具备的条件及要求3.1.1厂家图纸及相关资料供应齐全，作业指导书经过审批；3.1.2所需机具应达到使用条件；3.1.3钢架整体安装验收完毕，经过验收，达到承重条件，顶板层K1～K5间的板梁及次梁按需求安装完毕，需缓装的钢结构已按要求缓装；3.1.4工器具准备完，满足安装需要；3.1.5设备到货应及时，满足吊装连续施工需要；3.1.6现场道路畅通，施工用电源达到使用条件；3.1.7厂家所配合格的专用工具应与设备同时到现场；3.1.8锅炉施工作业区域已布置好施工用电、水、气等力能设施且有充足的照明；3.1.9设备摆放、组合、起吊区域场地平整并且搭设好组合架。

锅炉省煤器系统安装作业指导书编写: 日期：审核: 日期:批准: 日期:目录1. 目的和适用范围 32. 设备概况及工程简介 33. 施工所须工机具、设备 34. 人员安排及职责 45. 作业前准备工作 56. 作业程序 57. 作业中间及结果的检查88. 验收99. 安全措施910.参照文件101．目的及使用范围：为了保证本锅炉的安装质量达到设计要求,保证机组正常运行，特制定本指导书，以指导安装本锅炉的省煤器系统。

本指导书的适用范围包括:省煤器蛇形管束、悬吊管、省煤器进出口联箱及悬吊管出口联箱的安装。

2．设备和工程简介2．1电厂工程的锅炉为锅炉厂生产的HG-220/9.8-YM28型。

2．2省煤器系统简介:2．2．1 省煤器由115排蛇形管束（Φ32*4 SA-210C）构成，布置在尾部竖井烟道下部。

出口两支联箱（Φ219*25 SA-106C）引出80根悬吊管（Φ42*5 SA-210C）到出口联箱（Φ219*20 SA-106C）。

悬吊管起着支撑悬挂省煤器及低温过热器的作用。

2．2．2省煤器焊口总计460个（Φ32*4，SA-210C）。

悬吊管焊口总计240个（Φ42*5，SA-210C）。

3．施工所需工机具及设备履带吊7150，龙门吊40T、60T，汽车吊25T、50T，卷扬机、手拉链条葫芦：1T、2T、3T、5T，扳手、鎯头、撬棍、焊接对口夹具，油鼎（5T、10T）、角向砂轮机、电磨、水平尺、钢卷尺（5M、15M、30M）、标准尺、水准仪、玻璃管水平仪。

4．人员安排和职责主管工程师施工班长安装钳工起重工焊接工架子工另外根据情况配备适量民工。

职责范围：4.1主管工程师：（1）制定各项目组合、安装、吊装计划。

（2）与相关施工人员进行技术交底。

（3）验证工程中是否遵循了规定的施工工艺规范。

（4）提交施工记录及报告。

4.2施工组长：（1）保督促施工人员按图纸进行施工，并达到规定的工艺要求。

（2）保证现场工作人员及设备的安全完好。

锅炉受热面(小径管)组合安装焊接作业指导书1.工程概况及工程量山东魏桥第三热电厂新建工程安装八台WGZ-240/9.8-2型锅炉。

本作业指导书适用于该工程锅炉受热面(小径管)组合安装焊接施工。

焊接方法为手工钨极氩弧焊打底，手工钨极氩弧弧焊盖面。

工程量详见下表：注：地面组合焊口为3408个，安装焊口为375个2.工程项目作业进度要求合理配合安装进度。

3. 工程项目作业准备工作及条件3.1 参加施工作业人员的资格及要求3.1.1焊工必须经《焊工技术考核规程》DL/T679-1999及劳动人事部《锅炉压力容器焊工考试规则》考核，取得相应项目合格的I类焊工。

3.1.2 焊工应有良好的工艺作风，严格按照给定的焊接工艺和焊接技术措施进行施焊。

并认真实行质量自检。

3.1.3参加作业的焊工施焊前必须认真熟悉本作业指导书,凡遇与本作业指导书要求不符时,焊工应拒绝施焊。

当出现重大质量问题时，报告有关人员，不得自行处理。

3.1.4 合格焊工不得担任超越其合格项目的焊接工作。

3.2施工作业环境要求3.2.1焊接场所允许最低环境温度如下:低碳钢:-20℃低合金钢、普通低合金钢：-10℃3.2.2焊接场所应采取有效的防雨、雪、防风、防寒等措施。

3.2.3施工处有足够的施工照明。

3.3施工前的准备及要求3.3.1施工前要有作业指导书,并做好技术措施和安全措施交底工作。

3.3.2 合格焊工在施焊锅炉受热面管子前，应进行与实际条件相适应的模拟练习，并经折断面检查符合要求后方可正式焊接。

3.3.3焊接材料: 焊丝、钨棒、氩气的质量应符合国家标准，焊丝有制造厂的质量合格证，焊丝使用前应清除表层及端面油、锈、及杂物，露出金属光泽，氩气纯度不低于99.95%,钨棒采用铈钨极，规格为φ2.5mm，使用的长度一般可根据焊枪头内部的空间尺寸确定。

钨棒在使用前应磨成锥形。

锥体长度为6—10mm；锥角为15—25°。

锥体端头不宜过尖，否则，易熔化混入焊缝熔化金属中造成夹钨缺陷。

省煤器组合安装作业指导书1．工程概况1。

1 工程简介某发电厂一期工程设计2×660MW燃煤发电机组，锅炉采用东方锅炉(集团）股份有限公司产品，型号:DG-2102/25.4-Ш型;型式:超临界变压直流炉、单炉膛、内螺纹螺旋管圈水冷壁、一次中间再热、尾部双烟道结构,采用平行挡板调节再热汽温，平衡通风、前后墙对冲燃烧、露天布置、固态排渣、全钢架悬吊Π型结构。

锅炉采用定压方式运行.省煤器组合安装属重要项目，省煤器布置在尾部竖井下部，由下向上分为一级管组和二级管组两段，均采用为φ50。

8×7。

1管,材质SA—210C，4管圈绕。

上下管组均各共168片，管屏间距为114.3mm。

省煤器管通过悬吊低温过热器管的汽吊管悬吊。

省煤器进口集箱右端由生根于烟气调节挡板处的支撑梁支撑,左端由托架支撑。

1.2 工程名称、施工地点、施工范围及性质1。

2。

1 工程名称:＃1锅炉省煤器组合安装1.2。

2 施工地点：＃1锅炉施工区域1。

2。

3 施工范围：主要包括省煤器运输、卸车、存放、组合、吊装、安装找正等工作。

1。

2.4 本项目性质为重要施工项目。

1。

3 省煤器主要工程量省煤器主要工程量见表5—34。

表5-34 省煤器主要工程量1。

4 工程特点省煤器安装地面组合工作量相对本施工项目而言，工作量较小，占时短;高空安装，工作环境差，工作量大，立体交叉作业面大,属多工种配合作业。

1.5 特殊设备（根据集箱和设备尺寸组合)省煤器蛇形管组组件 8400×8180mm 84件 7724kg吊装最大件省煤器出口集箱重量为12.556t，规格为φ508×88mmL=10007。

5mm。

2．编写依据2.1 ＃1机组锅炉省煤器图纸,图号23N-3等图纸。

2.2 东方锅炉厂提供的电厂锅炉安装说明书。

2。

3 ＃1机组《施工组织总设计》。

2.4 #1机组《锅炉施工组织设计》。

2。

5《电力建设施工及验收技术规范》锅炉机组篇DL/T5047-95。

省煤器组装作业指导书1、概况xx1#炉省煤器装设在尾部对流烟道内，分上下两组，与空气预热器上级和中、下级交叉布置，省煤器蛇形管规格均为Φ32×4，材质20G，双管绕成。

上组省煤器按左右分两组，每组横向管排均为79列。

下组省煤器按前后左右分四组，每组横向管排均为33列。

上组省煤器通过每片蛇形管的管夹固定在通风梁上，通风梁固定在外护板上，外护板吊挂在包墙管下集箱上。

下组省煤器通过每片蛇形管的管夹固定在通风梁上，通风梁固定在外护板上，外护板固定在尾部钢架上。

上下级省煤器通过四根Φ108×7的连通管前后交叉连接。

将下级省煤器蛇形管在地面组装前后左右四组，分别和护板组焊成一体，共四组。

组装后整体运输到现场，在中级空气预热器就位后，整体吊装。

上级省煤器的护板吊在包墙管下集箱上，现场采用临时5t电葫芦散装。

地面组装时必须搭设稳固的组合钢架。

省煤器联箱安装时应画出中心线和标高线，蛇形管焊接时从联箱中间往两侧组装。

下级省煤器组装后可以加临时支架，便于倒运、安装，安装好后要及时去掉临时支架。

上级省煤器在装时可在焊口处搭设活动脚手架，为保证上下层同时作业时，联箱处焊工应用石棉板遮蔽。

2 、编制依据2.1 xx热电厂一期锅炉安装工程施工组织设计2.2 xx锅炉股份有限公司随机图纸及相关技术资料2.3 蒸汽锅炉安全监察规程及电建规范（锅炉篇、焊接篇、超探篇、射线篇）2.4 《火电施工质量检验及评定标准》（1996版）3施工步骤：3.1 安装前根据省煤器供货清单、装箱单和图纸进行全面清点，特别注意检查受热面管外表面有无裂纹、撞伤、龟裂、压扁、砂眼和分层等缺陷，外表面缺陷深度超过管壁厚度的10%以上时，要提交业主和厂家进行处理；并要着重检查承受荷重部件的承受力焊缝，该焊缝必须符合图纸和有关规范要求。

3.2 蛇形管在组装前必须进行通球试验，试验用球为Φ16.8钢球，通球前要对钢球进行编号和严格管理，不得将球遗留在管内；通完球后要做好可靠的封闭措施，并要有记录。

目录1 编制依据 (2)2 工程概况 (2)3 作业准备工作及条件 (2)4 作业程序及作业方法 (4)5 作业质量保证措施 (5)6 作业质量标准及要求 (5)7 作业安全要求 (6)8 成品保护要求 (7)1 编制依据1.1《火电施工质量检验及评定标准》(锅炉篇)1.2《电力建设施工及验收技术规范》(锅炉篇)1.3《电力建设安全工作规程》1.4《锅炉专业施工组织设计》1.5公司锅炉安装质量保证手册1.6锅炉厂提供的图纸、说明书及有关技术资料2 工程概况2.1宁夏宝丰能源集团有限公司焦化废气综合利用制烯烃项目—余汽发电装置工程锅炉本体为济南锅炉集团有限公司生产制造的型号为YG-260/9.8-M12型（260T/H、9.8Mpa、540℃）高压循环流化床锅炉。

2.2本锅炉省煤器三级错列布置。

管子为Φ30×4光管，材料20G（GB5310），共275片，平行于侧墙逆流错列布置，横向节距42.5mm。

设置有省煤器进口集箱、出口集箱。

省煤器各集箱均采用Φ219×20，材料20G（GB5310）。

各组省煤器的重量均由通风梁支撑在锅炉钢架上。

省煤器易发生局部磨损处加装定位防磨板。

2.3工程量：省煤器总重量165.3吨。

3 作业准备工作及条件3.1工程安排3.1.1进度计划3.1.2人力计划3.2作业准备工作及条件3.2.1作业机械、工具、仪器、仪表的配备，见下表注：以上机械、工器具必须经有关部门检验校核合格,方可使用。

3.2作业环境要求3.2.1组合平台：利用受热面综合组合平台进行省煤器防磨罩安装。

组合场设置充足照明及临时排水沟道。

组合场地道路畅通，满足车辆运输要求。

组合过程中，根据吊装顺序合理安排重复利用组合平台。

3.2.2临时设施安装完（停层临时平台布置完；起吊架、倒运架、脚手架制作完）。

3.2.3施工管理者及施工操作人员熟悉图纸和施工方法，并经过交底签字完。

3.2.4组合吊装条件：3.2.4.1施工区域场地平整、夯实、清洁，照明充足满足施工要求，同时设置安全警戒设施。

省煤器组合安装作业指导书1.工程概况及工程量1.1工程（系统或设备）概况广东国华粤电台山发电厂一期工程末三台3×600MW火电机组锅炉是由上海锅炉厂设计制造的亚临界一次中间再热、平衡通风、固态排渣、掌握循环燃煤汽包炉，全钢结构，露天布置，型号SG-2028/17.5-M907，过热器出口蒸汽流量2028t/h，蒸汽压力17.5MPa，蒸汽温度541°C。

天津电力建设公司承建3#机组安装工程。

省煤器分为上下两层，沿左右方向布置在后烟井下部；标高49936—41030mm之间。

散片供货，每层169片管屏，每片管屏由3根ф51×6管绕制。

省煤器进口集箱1个，标高41030mm；省煤器悬吊管进口集箱3个，标高51130mm；省煤器出口集箱1个，标高75700mm；入口集箱与管屏散管连接。

省煤器总重715.591t。

1.2工程量1.2.1联箱有关数据：名称规格材质数量单重(kg)总重(kg)标高(mm)省煤器入口联箱ф559×85，L=20374SA-106B1202442103241030省煤器悬吊管进口联箱ф219×35，L=19288SA-106B378502310251130省煤器出口联箱ф273×40，L=19798SA-106B166706670757001.2.2蛇行管排有关数据：名称规格材质形状尺寸数量总重量(kg)管排间距(mm)上部省煤器ф51×6SA-210C12448×2918169332393115下部省煤器ф51×6SA-210C12448×29121693323931151.2.3通球试验球径如下表：部件名称管子规格管子内径(mm)DO取用比例球径(mm)实际球径蛇行管排ф51X6390.70DO27.328蛇行管排ф51X6390.65DO25.3526散管ф51X6390.80DO31.2322.编制依据序号资料名称编号备注1《电力建设平安工作规程》(第1部分：火力发电厂)DL5009.1-20022《火电施工质量检验及评定标准》(锅炉篇)1996年版3《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5047-951996年版4《省煤器》《省煤器集箱》上锅图纸5《锅炉专业施工组织总设计》3.作业前的条件和预备3.1技术预备序号具备的条件和应作的预备1《省煤器组合安装作业指导书》编制完，经审批合格。

目录1-------------------------------.编制依据2-------------------------------.项目工程概况及工程量3-------------------------------.项目进度计划4-------------------------------.作业程序及作业方法5-------------------------------.作业质量标准6-------------------------------.作业安全要求7-------------------------------.成品保护要求1.编制依据1.1《火力发电工程施工组织设计导则》1.2《火电施工质量检验及评定标准》（96版、锅炉篇）1.3《电力建设施工及验收技术规范》DL/T5047-95（锅炉篇）1.4《电力建设施工及验收技术规范》DL/T5031-94（锅炉篇）1.5《电力建设施工及验收技术规范》DL/T5007-92（锅炉篇）1.6江联环保有限公司锅炉厂提供的JG-40/3.82-M型循环流化床锅炉施工图纸、说明书；1.7国家电力公司颁发的《电力建设安全健康与环境管理工作规定》；及国家经济贸易委员会发布的《电力建设安全工作规程（火力发电厂部分）》；1.8原电力工业部颁发的《电力建设文明施工规定及考核办法》；2.项目工程概况及工程量山西西山煤电有限责任公司矸石电厂3#锅炉为江联环保有限公司锅炉厂提供的JG-40/3.82-M型循环流化床锅炉。

省煤器主体布置在内部钢架Z2-Z3之间，是锅炉尾部烟气热量吸收利用的重要组成部分,它是将多管分离器处理后的比较洁净的高温烟气由上而下地引入省煤器、二、一次风室，进行热量利用的系统，然后从尾部烟道排出。

省煤器是锅炉给水预热组成部分。

省煤器分为两级，下部集箱标高▽8800㎜，中部集箱标高▽112800㎜，上部集箱标高▽13760㎜，蛇形管排每级有49排，管子规格为φ32*3，展开长度为93892.4mm，材质为20G-G5310。

省煤器安装作业指导书一、前言省煤器是一种重要的能源节约设备，其安装对于提高锅炉热效率、减少燃煤成本具有重要意义。

本作业指导书将详细介绍省煤器的安装步骤和注意事项，以确保安装工作的顺利进行。

二、安装准备1. 工具准备：扳手、尺子、橡胶锤、电动钻等；2. 材料准备：省煤器设备、管道连接件、密封胶等；3. 安全准备：佩戴安全帽、手套和防护眼镜，确保安全工作进行。

三、安装步骤1. 清理工作区域：在安装前，需清理锅炉周围的杂物和灰尘，确保工作区域整洁；2. 确定安装位置：根据锅炉的型号和尺寸，选择适合的位置安装省煤器设备；3. 安装支架：使用螺丝批和电动钻等工具，将省煤器支架固定在所选择的安装位置；4. 安装导流板：将导流板按照图纸要求固定在支架上，确保导流板与支架紧密连接；5. 连接管道：根据省煤器设备的进出口位置，使用管道连接件将省煤器与锅炉管道连接起来；6. 密封检查：使用密封胶对连接处进行密封，确保无漏气现象；7. 检查安装质量：将连接好的省煤器设备进行检查，确保安装质量合格；8. 启动测试：在安装完成后，进行启动测试，检查省煤器设备是否正常运行。

四、安装注意事项1. 安全第一：在安装过程中，必须严格遵守安全操作规程，确保人身安全；2. 遵循图纸要求：在安装过程中，要根据图纸指导进行操作，确保安装正确；3. 密封处理：在连接处和接口上，务必进行严密的密封处理，以防漏气现象发生；4. 设备保护：安装过程中，应注意保护省煤器设备，避免碰撞和损坏；5. 检查维护：安装完成后，应定期检查省煤器设备的工作状态，并进行必要的维护保养。

五、总结省煤器作为一种节能设备，在锅炉运行中起着至关重要的作用。

安装省煤器的过程需要严格按照操作指导和注意事项进行，并在安装完成后进行启动测试，确保设备正常运行。

同时，定期进行检查和维护保养，可以有效延长省煤器的使用寿命。

希望本作业指导书对于省煤器的安装工作提供帮助，确保安全和高效完成安装任务。

目录1作业任务................................................................................................ 错误！未定义书签。

2编写依据................................................................................................ 错误！未定义书签。

3作业准备和条件.................................................................................... 错误！未定义书签。

4作业方法及安全、质量控制措施........................................................ 错误！未定义书签。

5作业质量标准及检验要求.................................................................... 错误！未定义书签。

6技术资料要求........................................................................................ 错误！未定义书签。

7危险源、环境因素辨识及防范措施、文明施工标准........................ 错误！未定义书签。

8工程建设强制性标准条文.................................................................... 错误！未定义书签。

9有关计算及其分析................................................................................ 错误！未定义书签。
